MODE D'EMPLOI KVT-815DVD KENWOOD

Avant l’installation Accessoires

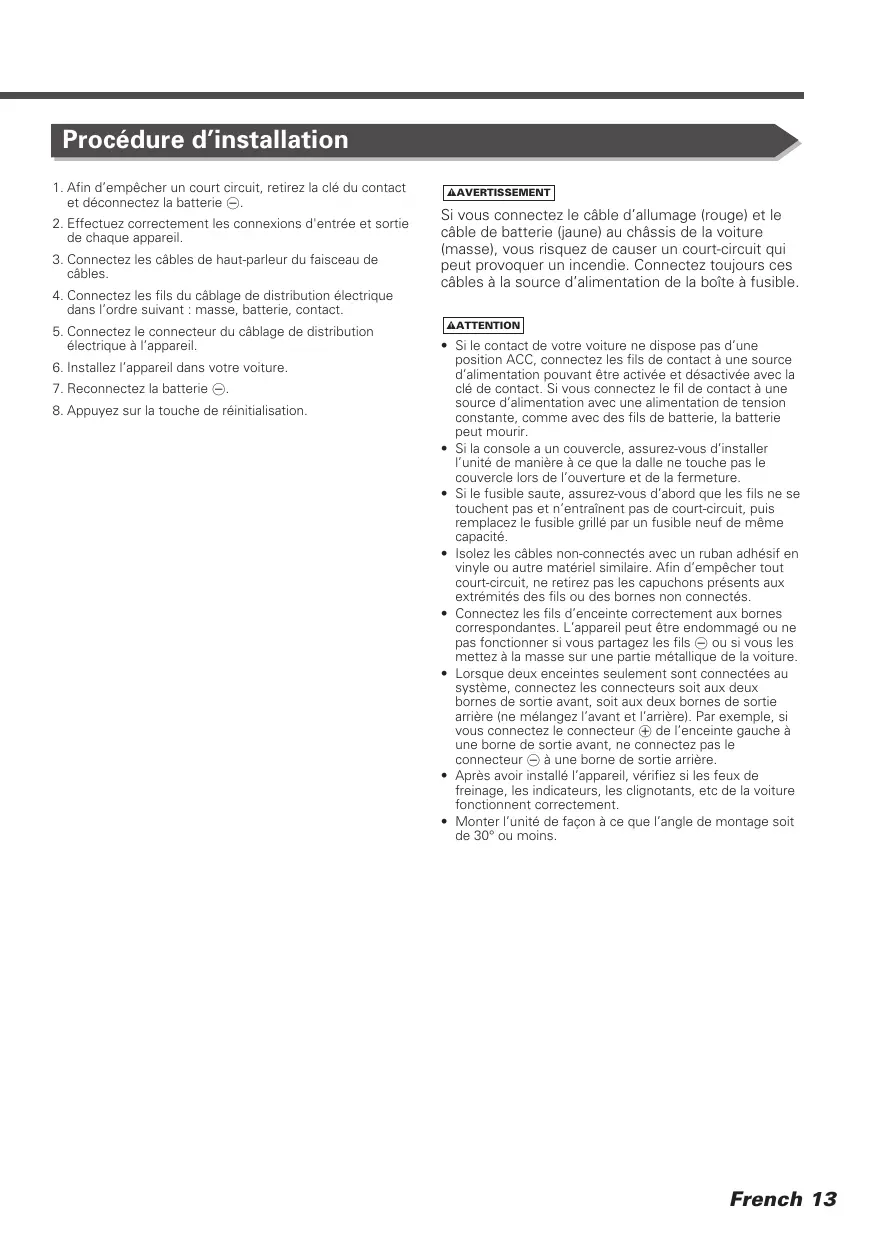

Procédure d’installation

1. Afin d’empêcher un court circuit, retirez la clé du contact

et déconnectez la batterie -.

2. Effectuez correctement les connexions d'entrée et sortie

3. Connectez les câbles de haut-parleur du faisceau de

4. Connectez les fils du câblage de distribution électrique

dans l’ordre suivant : masse, batterie, contact.

5. Connectez le connecteur du câblage de distribution

électrique à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la batterie -.

8. Appuyez sur la touche de réinitialisation.

2AVERTISSEMENT Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. 2ATTENTION

• Si le contact de votre voiture ne dispose pas d’une position ACC, connectez les fils de contact à une source d’alimentation pouvant être activée et désactivée avec la clé de contact. Si vous connectez le fil de contact à une source d’alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.
• Si la console a un couvercle, assurez-vous d’installer l’unité de manière à ce que la dalle ne touche pas le couvercle lors de l’ouverture et de la fermeture.
• Si le fusible saute, assurez-vous d’abord que les fils ne se touchent pas et n’entraînent pas de court-circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.
• Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d’empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés.
• Connectez les fils d’enceinte correctement aux bornes correspondantes. L’appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils - ou si vous les mettez à la masse sur une partie métallique de la voiture.
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à une borne de sortie arrière.
• Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc de la voiture fonctionnent correctement.
• Monter l’unité de façon à ce que l’angle de montage soit de 30° ou moins. French 13 Connexion 2AVERTISSEMENT Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. L'unité moniteur Ne connectez pas. French Connectez à la distribution électrique de commutateur de détection de frein à main du véhicule à l’aide du connecteur de relais fourni. 2 ATTENTION Par mesure de sécurité, connecter le câble du détecteur de stationnement. PRK SW

Câble de masse (Noir) - (Au châssis de la voiture)

Câble de batterie (Jaune)

Câble d’allumage (Rouge) ( 5A ) Accessoire 2 Accessoire 4 Câble de batterie (Jaune) Au commutateur Câble de commande du gradateur (Orange/Blanc) d’éclairage de la voiture Interrupteur d’allumage Allumage

Boîte á fusibles de la voiture (Fusible principal) Boîte á fusibles de la voiture

Câble de masse (Noir) - (Au châssis de la voiture) Selon l'antenne que vous utilisez, connectez à Câble de commande de l’antenne la prise de commande du moteur d'antenne ou moteur (Bleu) à la prise d'alimentation du préamplificateur de l'antenne de type film. Câble de commande de Lors de l'utilisation de l'amplificateur de l’alimentation (Bleu/Blanc) puissance optionnel, connectez à sa prise de commande d'alimentation. Câble de commande de Vers le terminal "EXT.AMP.CONT." de l’amplificateur l’amplificateur externe (Rose/Noir) ayant la fonction de contrôle de l’amp. extérieure. Récepteur (arrière) PREOUT Changeur de disque, etc. Câble (inclus avec le changeur de disque) Récepteur (Vue arrière) POWER

TO MONITOR I/F

Fill de sourdine (Marron) Connectez à une prise qui est à la masse même quand le téléphone sonne ou pendant une conversation. MUTE REMARQUE Pour connecter le système de navigation KENWOOD, consulter le manuel du système de navigation. A l'haut-parleur avant gauche A l'haut-parleur avant droite Vert/Noir Vert P CONT

A l'haut-parleur arrière gauche Violet/Noir Violet

A l'haut-parleur arrière droite French 15 Connexion Connexion du système Récepteur (arrière) PREOUT ¶ Présortie avant FRONT Sortie Audio gauche (Blanc) Sortie Audio droite (Rouge) ¶ Présortie arrière REAR Sortie Audio gauche (Blanc) Sortie Audio droite (Rouge) ¶ Sortie préampli. sub-woofer (Mono) SUB WOOFER Sortie Audio gauche (Blanc) Sortie Audio droite (Rouge) Récepteur (Vue arrière)

TO MONITOR I/F

POWER ¶ Sorties Audio/Vidéo AV OUT Sortie Vidéo (Jaune) Sortie Audio gauche (Blanc) Sortie Audio droite (Rouge) ¶ Entrée Audio/Vidéo AV IN Entrée Vidéo (Jaune) Entrée Audio gauche (Blanc) Entrée Audio droite (Rouge) 16 French Installation pour unité moniteur/lecteur Tôle pare-feu ou support métallique Vis (M4X8) (disponibles dans le commerce) Tordre les pattes du manchon de montage avec un tournevis ou un outil similaire et fixer. Vis à tôle (disponibles dans le commerce) Armature de montage métallique (disponible dans le commerce) Accessoire 5 Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Installation du récepteur

1. Fixer les attaches d'installation 9 sur les côtés de l'unité de

dissimulation à l'aide de vis à tête sems 7. Vis à tête sems (M4 × 8 mm) (Accessoire 7) Attaches d'installation (Accessoire 9)

2. Utiliser la vis taraudeuse 8 pour fixer l'unité de dissimulation

sur le panneau audio. Installation Installation dans des véhicules de fabrication japonaise ■ Installation dans des véhicules Toyota, Nissan ou Mitsubishi avec supports qui utilisent les trous indiqués par "¶"

French Vis (incluses dans le pack de l'unité audio) Unité audio ou autres Vis (incluses dans le pack de l'unité audio) 18 French ■ Installation dans des véhicules Toyota avec supports qui utilisent les trous indiqués par "¶"

Lorsque les supports indiqués ci-dessus sont utilisés, vous ne pouvez utiliser les vis des deux trous sur les côtés droit et gauche. Si c'est le cas, serrez le support en utilisant les accessoires 0 comme indiqué ci-dessous.

1. Utilisez les accessoires 0 des deux côtés comme indiqué.

Accessoire 0 Accessoire 0 Unité audio ou autres

2. Installez un support de chaque côté.

Accessoire Support Accessoire - Vis (incluses dans le pack de l'unité audio) Vis (incluses dans le pack de l'unité audio)

3. Pliez chaque extrémité de l'accessoire 0 pour fixer le support.

Utilisez un tournevis plat ou une pince et pliez la languette de chaque accessoire dans les trous du support de montage pour fixer ce dernier. French 19 Installation Retrait de l'unité moniteur/lecteur ■ Retrait du cadre en caoutchouc dur (écusson)

1. Engagez les loquets sur l’outil de démontage 6 et

enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Crochet Loquet Accessoire 6 French

2. Quand la partie inférieure est retirée, retirez les deux

crochets supérieurs. Le cadre peut être retiré à partir de la partie supérieur de la même façon. ■ Retrait de l’appareil

1. Référez vous à la section <Retrait du cadre en

caoutchouc dur> puis retirez le cadre en caoutchouc dur.

2. Retirez la vis (M4 × 6) sur le panneau arrière.

3. Insérez les deux outils de démontage 6 profondément

dans les fentes de chaque côté, comme montré.

4. Baissez les outils de démontage vers le bas et tirez

l’appareil à moitié en faisant pression vers l’intérieur. Faites attention de ne pas vous blesser avec le loquet de l’outil de démontage.

5. Sortez l’appareil entièrement avec les mains, en faisant

attention de ne pas le faire tomber. 20 French Accessoire 6
