MANUAL DE UTILIZADOR KVT-815DVD KENWOOD

MANUAL DE INSTALAÇÃO

Cable del encendido (Rojo) ( 5A ) Acessório 2 Acessório 4 Entrada da antena FM/AM

atención para no dejarla caer. 30 Spanish Antes da instalação Acessórios

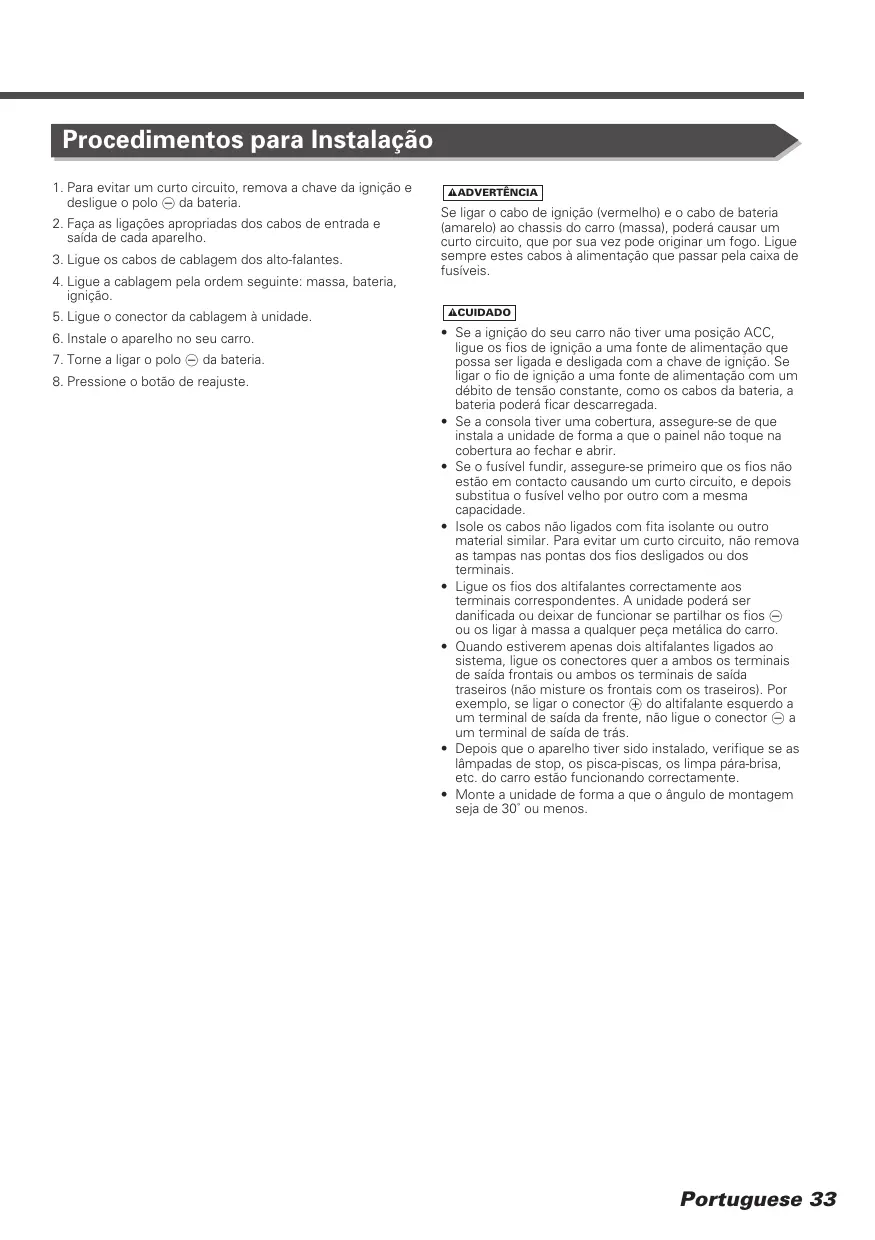

Procedimentos para Instalação

1. Para evitar um curto circuito, remova a chave da ignição e

desligue o polo - da bateria.

2. Faça as ligações apropriadas dos cabos de entrada e

saída de cada aparelho.

3. Ligue os cabos de cablagem dos alto-falantes.

4. Ligue a cablagem pela ordem seguinte: massa, bateria,

5. Ligue o conector da cablagem à unidade.

6. Instale o aparelho no seu carro.

7. Torne a ligar o polo - da bateria.

8. Pressione o botão de reajuste.

2ADVERTÊNCIA Se ligar o cabo de ignição (vermelho) e o cabo de bateria (amarelo) ao chassis do carro (massa), poderá causar um curto circuito, que por sua vez pode originar um fogo. Ligue sempre estes cabos à alimentação que passar pela caixa de fusíveis. 2CUIDADO

• Se a ignição do seu carro não tiver uma posição ACC, ligue os fios de ignição a uma fonte de alimentação que possa ser ligada e desligada com a chave de ignição. Se ligar o fio de ignição a uma fonte de alimentação com um débito de tensão constante, como os cabos da bateria, a bateria poderá ficar descarregada.
• Se a consola tiver uma cobertura, assegure-se de que instala a unidade de forma a que o painel não toque na cobertura ao fechar e abrir.
• Se o fusível fundir, assegure-se primeiro que os fios não estão em contacto causando um curto circuito, e depois substitua o fusível velho por outro com a mesma capacidade.
• Isole os cabos não ligados com fita isolante ou outro material similar. Para evitar um curto circuito, não remova as tampas nas pontas dos fios desligados ou dos terminais.
• Ligue os fios dos altifalantes correctamente aos terminais correspondentes. A unidade poderá ser danificada ou deixar de funcionar se partilhar os fios ou os ligar à massa a qualquer peça metálica do carro.
• Quando estiverem apenas dois altifalantes ligados ao sistema, ligue os conectores quer a ambos os terminais de saída frontais ou ambos os terminais de saída traseiros (não misture os frontais com os traseiros). Por exemplo, se ligar o conector + do altifalante esquerdo a um terminal de saída da frente, não ligue o conector - a um terminal de saída de trás.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa pára-brisa, etc. do carro estão funcionando correctamente.
• Monte a unidade de forma a que o ângulo de montagem seja de 30˚ ou menos. Portuguese 33 Conexões 2ADVERTÊNCIA Se ligar o cabo de ignição (vermelho) e o cabo de bateria (amarelo) ao chassis do carro (massa), poderá causar um curto circuito, que por sua vez pode originar um fogo. Ligue sempre estes cabos à alimentação que passar pela caixa de fusíveis. Unidade do écran Não ligue. Cablagem (Acessório 3) Ligue a cablagem do interruptor de detecção do travão de mão da viatura utilizando o conector de relé fornecido. 2 CUIDADO Pelo amor à segurança, assegure-se de ligar o sensor do estacionamento. PRK SW

Fio massa (preto) - (para o chassis do carro)

Cabo de ignição (vermelho) ( 5A ) Acessório 2 Acessório 4 Entrada da antena FM/AM

Fio massa (preto) - (para o chassis do carro) Cabe de controle de escurecimento Para o comutador de (laranja/branco) controle de luz do carro Comutador da chave de ignição ACC

Caixa de fusíveis do carro (fusível principal) Caixa de fusíveis do carro

Dependendo do tipo de antena que estiver usando, Cabe de controle de motor antena ligue ou ao terminal de controle do motor da antena, (azul) ou ao terminal de energia para reforçar o amplificador da antena do tipo filme. Cabe de controle de potência Ao usar o amplificador de potência opcional, ligue (azul/branco) ao seu terminal de controle de energia. Cabo de controlo do amplificador Para o terminal "EXT.AMP.CONT." do amplificador que externo (cor rosa/preto) tenha a função de controlo do amplificador externo. Unidade receptora (lado de trás) PREOUT

Cablagem (Acessório 1) Fio do silenciador (Castanho) MUTE Liga-se ao terminal que está ligado à terra quando tanto o telefone toca quanto durante a conversa. NOTA Para ligar o sistema de navegação KENWOOD, consulte o seu manual de navegação. ( 10A ) Branco/Preto ILLUMI Branco

To rear right speaker Portuguese 35 Conexões Ligação do sistema Unidade receptora (lado de trás) PREOUT

TO 5L-I/F ¶ Preout Dianteiro FRONT Entrada audio esquerda (Branco) Entrada audio direita (Vermelho) ¶ Preout Traseiro REAR Entrada audio esquerda (Branco) Entrada audio direita (Vermelho) ¶ Sub-woofer (Mono) Preout SUB WOOFER Entrada audio esquerda (Branco) Entrada audio direita (Vermelho) Unidade receptora (Vista traseira)

Portuguese ¶ Entrada Audio/Visual AV OUT Entrada visual (Amarelo) Entrada audio esquerda (Branco) Entrada audio direita (Vermelho) ¶ Entrada Audio/Visual AV IN Entrada visual (Amarelo) Entrada audio esquerda (Branco) Entrada audio direita (Vermelho) 36 Portuguese Instalação para Écran/Unidade de leitor Anteparo à prova de fogo ou suporte de metal Parafuso (M4X8) (disponível no comércio) Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar. Parafuso de rôsca (disponível no comércio) Correia de metal (disponível no comércio) Acessório 5 Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se a unidade estiver instável, poderá funcionar mal (p.ex., o som poderá saltar). Instalação para Unidade Receptora

1. Una os suportes de instalação 9 aos lados da unidade de

esconderijo usando os parafusos sems 7. Suportes de instalação (Acessório 9)

2. Use o parafuso auto-roscante 8 para firmar a unidade de

ocultar à placa de audio. Parafusos sems (M4 × 8 mm) (Acessório 7) Parafuso auto-roscante (ø4 × 16 mm) (Acessório 8) Portuguese 37 Instalação Instalação em automóveis fabricados no Japão ■ Instalação em automóveis Toyota, Nissan ou Mitsubishi utilizando grampos nos orifícios indicados por "¶"

Acessório - ou = Grampo Acessório - ou = Portuguese Parafusos (incluídos na embalagem da unidade áudio) Unidade áudio ou outras Parafusos (incluídos na embalagem da unidade áudio) 38 Portuguese ■ Instalação em automóveis Toyota utilizando grampos nos orifícios indicados por "¶"

Quando usar o grampo apresentado acima, não pode usar parafusos nos dois orifícios dos lados direito e esquerdo da unidade. Nesse caso, aperte o grampo utilizando acessórios 0 como indicado a seguir.

1. Use acessórios 0 dos dois lados como indicado.

Acessório 0 Acessório 0 Unidade áudio ou outras

2. Monte o grampo de cada lado.

Acessório Grampo Acessório - Parafusos (incluídos na embalagem da unidade áudio) Parafusos (incluídos na embalagem da unidade áudio)

3. Dobre cada extremidade do acessório 0 para presentar o grampo.

Use uma chave de fendas de lâmina plana ou alicate, e dobre cada patilha do acessório para o orifício do grampo de instalação para presentar o grampo. Portuguese 39 Instalação Remoção da unidade Écran/Leitor ■ Removendo a armação de borracha dura (protecção)

1. Prenda os pinos da alhete na ferramenta de remoção 6

e retire as duas trancas de baixo. Baixe a armação e puxe-a para frente como na ilustração. Tranca Lingüeta Acessório 6

2. A armação pode ser removida pelo lado de cima da

mesma maneira. A armação pode ser removida pelo lado de cima da mesma maneira. ■ Retirando o aparelho

1. Leia primeiro a secção <Removendo a armação de

borracha dura> antes de remover a armação de borracha dura. Portuguese

2. Desaparafuse os parafusos de cabeça sextavada com

anilha (M4 × 6) na parte de trás do aparelho.

3. Coloque as duas ferramentas de remoção 6

profundamente nas aberturas de cada lado, como mostra a figura.

4. Abaixe a ferramenta de remoção para baixo e puxe o

aparelho para fora até a metade, ao mesmo tempo em que o pressiona em direção à parte de dentro. Tome cuidado para não se ferir com a ferramenta de remoção.

5. Puxe o aparelho completamente para a fora com as

mãos, tendo o cuidado para não deixá-lo cair. 40 Portuguese Accessory 6
