MANUAL DE UTILIZADOR KVT-522DVDY KENWOOD

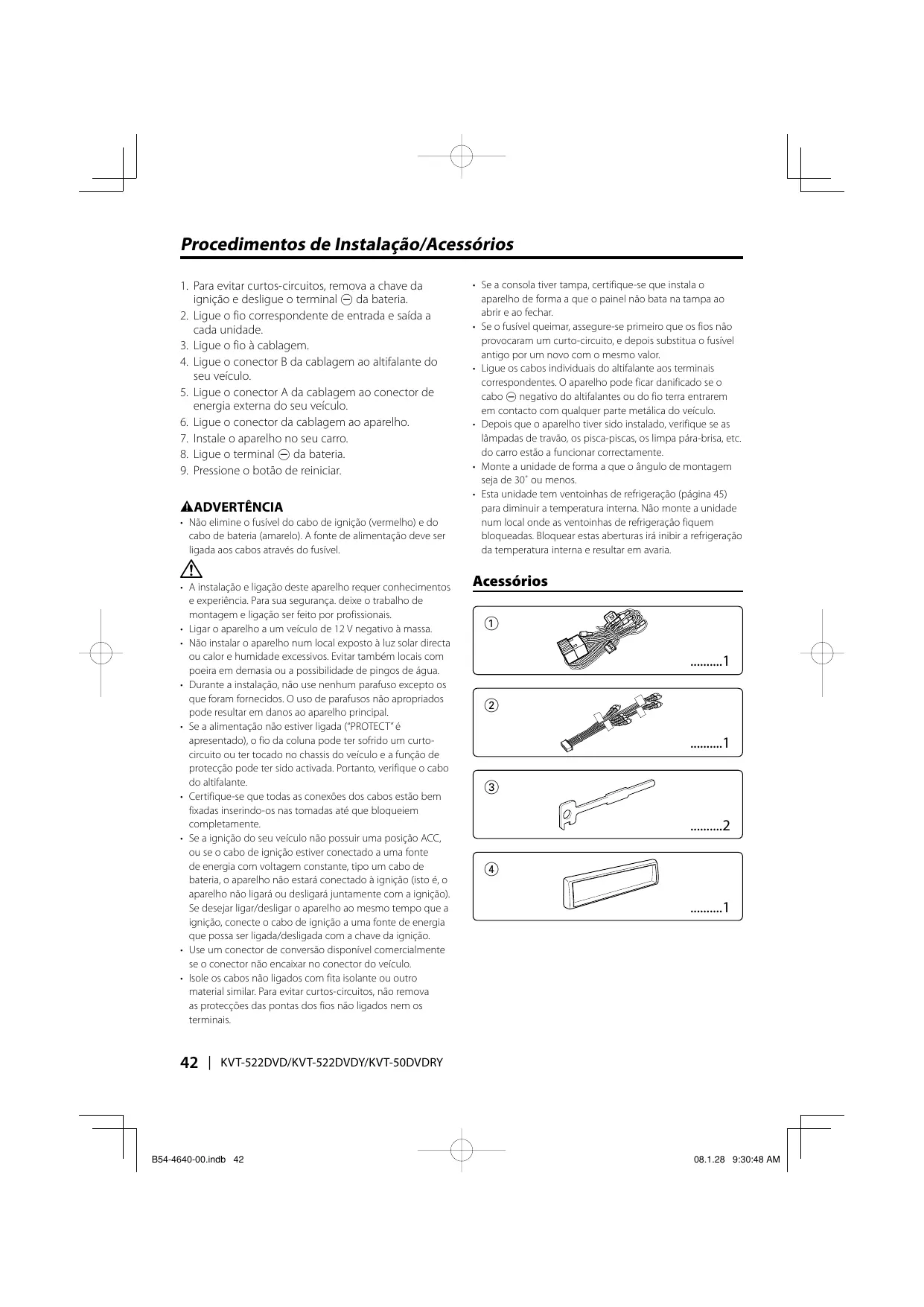

Procedimentos de Instalação/Acessórios

1. Para evitar curtos-circuitos, remova a chave da

ignição e desligue o terminal - da bateria.

4. Ligue o conector B da cablagem ao altifalante do

5. Ligue o conector A da cablagem ao conector de

energia externa do seu veículo.

6. Ligue o conector da cablagem ao aparelho.

7. Instale o aparelho no seu carro.

8. Ligue o terminal - da bateria.

9. Pressione o botão de reiniciar.

• Não elimine o fusível do cabo de ignição (vermelho) e do cabo de bateria (amarelo). A fonte de alimentação deve ser ligada aos cabos através do fusível.

• A instalação e ligação deste aparelho requer conhecimentos e experiência. Para sua segurança. deixe o trabalho de montagem e ligação ser feito por profissionais.
• Ligar o aparelho a um veículo de 12 V negativo à massa.
• Não instalar o aparelho num local exposto à luz solar directa ou calor e humidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
• Durante a instalação, não use nenhum parafuso excepto os que foram fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.
• Se a alimentação não estiver ligada (“PROTECT” é apresentado), o fio da coluna pode ter sofrido um curtocircuito ou ter tocado no chassis do veículo e a função de protecção pode ter sido activada. Portanto, verifique o cabo do altifalante.
• Certifique-se que todas as conexões dos cabos estão bem fixadas inserindo-os nas tomadas até que bloqueiem completamente.
• Se a ignição do seu veículo não possuir uma posição ACC, ou se o cabo de ignição estiver conectado a uma fonte de energia com voltagem constante, tipo um cabo de bateria, o aparelho não estará conectado à ignição (isto é, o aparelho não ligará ou desligará juntamente com a ignição). Se desejar ligar/desligar o aparelho ao mesmo tempo que a ignição, conecte o cabo de ignição a uma fonte de energia que possa ser ligada/desligada com a chave da ignição.
• Use um conector de conversão disponível comercialmente se o conector não encaixar no conector do veículo.
• Isole os cabos não ligados com fita isolante ou outro material similar. Para evitar curtos-circuitos, não remova as protecções das pontas dos fios não ligados nem os terminais. 42 |

• Se a consola tiver tampa, certifique-se que instala o aparelho de forma a que o painel não bata na tampa ao abrir e ao fechar.
• Se o fusível queimar, assegure-se primeiro que os fios não provocaram um curto-circuito, e depois substitua o fusível antigo por um novo com o mesmo valor.
• Ligue os cabos individuais do altifalante aos terminais correspondentes. O aparelho pode ficar danificado se o cabo - negativo do altifalantes ou do fio terra entrarem em contacto com qualquer parte metálica do veículo.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de travão, os pisca-piscas, os limpa pára-brisa, etc. do carro estão a funcionar correctamente.
• Monte a unidade de forma a que o ângulo de montagem seja de 30˚ ou menos.
• Esta unidade tem ventoinhas de refrigeração (página 45) para diminuir a temperatura interna. Não monte a unidade num local onde as ventoinhas de refrigeração fiquem bloqueadas. Bloquear estas aberturas irá inibir a refrigeração da temperatura interna e resultar em avaria. Acessórios

Ligar os cabos aos terminais Guia da função do conector Números dos pinos para os conectores ISO Conector de energia externa A-4 A-5 A-7 A-8 Conexão para altifalante B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Cor dos cabos Funções amarelo azul/branco vermelho preto Bateria Controlo de energia Ignição (ACC) Conexão terra (massa) roxo roxo/preto cinza cinza/preto branco branco/preto verde verde/preto Traseiro direito (+) Traseiro direito (–) Dianteiro direito (+) Dianteiro direito (–) Dianteiro esquerdo (+) Dianteiro esquerdo (–) Traseiro esquerdo (+) Traseiro esquerdo (–) 2ADVERTÊNCIA Conexão do conector ISO A disposição dos pinos nos conectores ISO depende do tipo do veículo. Certifique-se que fez as conexões correctamente para evitar danos ao aparelho. A conexão pré-definida da cablagem está descrita no nº 1 abaixo. Se os pinos do conector ISO forem ajustados tal como está descrito nos nºs 2 e 3, faça a ligação de acordo com a ilustração. Assegure-se que torna a ligar o cabo conforme indicado 2 abaixo para instalar esta unidade em automóveis Volkswagen. 1 (Ajuste pré-definido) O pino A-7 do conector ISO do veículo está conectado à ignição, e o pino A-4 está conectado a uma fonte de energia constante. Cabo de ignição (vermelho) Pino A–7 Aparelho Cabo de bateria (amarelo) Veículo Pino A–4 2 O pino A-7 do conector ISO do veículo não está conectado a uma fonte de energia constante, e o pino A-4 está conectado à ignição. Cabo de ignição (vermelho) Pino A–7 Aparelho Cabo de bateria (amarelo) Veículo Pino A–4 3 O pino A-4 do conector ISO do veículo não está conectado a nada, enquanto que o pino A-7 está conectado a uma fonte de energia constante (ou tanto o pino A-7 como o A-4 estão conectados a uma fonte de energia constante). Cabo de ignição (vermelho) Pino A–7 Aparelho Cabo de bateria (amarelo) Veículo Pino A–4

• Quando a conexão é feita como no nº 3 acima, o aparelho não está conectado á chave da ignição. Por esta razão, lembre-se sempre de desligar o aparelho quando a ignição for desligada. Para conectar o aparelho à ignição, conecte o cabo da ignição (ACC...vermelho) a uma fonte de energia que possa ser ligada/desligada junto com a chave da ignição. Português | B54-4640-00.indb 43

Ligar os cabos aos terminais Terminal USB Dispositivo USB (disponível comercialmente) Conectador A Cabo de bateria (amarelo)

Cabo terra (preto) Cabo de ignição (vermelho) FUSÍVEL ( 15A ) Conectador B Ligue à cablagem do interruptor de detecção de travão de estacionamento do veículo. PRK SW Cabo do sensor de estacionamento (luz verde) Para segurança, assegure-se de ligar o sensor do estacionamento. Ligue a cablagem de luz de marcha atrás quando usar a câmara de visão traseira opcional. Cabo sensor da marcha a trás (púrpura/branco) Entrada de controlo remoto de volante (azul claro/amarelo) Para controlo remoto do volante Para usar a função de controlo remoto do volante, é necessário um adaptador remoto exclusivo (não fornecido) correspondente ao seu carro. Quando este terminal mão estiver a ser usado, deixe a tampa colocada. Liga-se ao terminal que está ligado à terra quando o telefone toca e durante a comunicação. Para ligar o sistema de navegação Kenwood, consulte o seu manual de navegação. Ligue seja ao terminal de controle de alimentação, ao usar o amplificador de potência opcional, seja ao terminal de controle de antena do veículo. Cabo do Mute (castanho) Controlo de alimentação/ Fio de controlo da antena eléctrica (azul/branco) Se não tiver sido feita nenhuma conexão, não deixe o cabo fora da patilha. 44 |

Ventoinha de refrigeração Cabo da antena Não ligue. Entrada da antena FM/AM (JASO) Fiação (Acessório 1) Fiação (Acessório 2) Entrada áudio/visual/Entrada da câmara da vista traseira AV IN REAR VIEW CAMERA

• Entrada visual (amarelo)
• Entrada esquerda áudio (branco)
• Entrada direita áudio (vermelho) Saída áudio/visual REVERSE AV OUT

• Saída visual (amarelo)
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) REMO.CONT REAR/SUB WOOFER Pré-saída traseira/Pré-saída do subwoofer
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) MUTE Pré-saída dianteira FRONT ANT CONT

• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) P. CONT Português | B54-4640-00.indb 45

Ligação de acessório opcional iPod (disponível comercialmente) iPod AUDIO IN KCA-iP300V (Acessório opcional) Entrada áudio Mini ficha tipo estéreo sem resistência (3,5Ф) Saída áudio (preto) Entrada visual (amarelo) Mini ficha sem resistência (3,5Ф)) Saída visual (amarelo) Terminal USB Terminal USB Entrada KCA-BT200 (Acessório opcional) Cabo de ligação (Incluído no sistema de navegação) Sintonizador de TV (Acessório opcional) Sistema de navegação (Acessório opcional)

Cabo de ligação (incluído no sintonizador da TV) 46 |

Instalação/Remova a unidade Instalação Anteparo à prova de fogo ou suporte de metal Parafuso (M4X8) (disponível comercialmente) Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar. Parafuso auto-roscante (disponível comercialmente) Braçadeira de montagem de metal (disponível comercialmente) Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se a unidade estiver instável, poderá funcionar mal (por ex., o som poderá saltar). Português | B54-4640-00.indb 47

Instalação/Remova a unidade Remover a armação de borracha rija (escudete)

1. Prenda os pinos da alheta na ferramenta de

remoção 3 e retire as duas trancas do nível inferior. Baixe a armação e puxe-a para frente como na ilustração. Escudete (Acessório 4) Ferramenta de remoção (Acessório 3) Remova a unidade

1. Remova o caixilho de borracha rígida consultando

o procedimento de remoção na secção <Remoção do caixilho de borracha rígida>.

2. Desaparafuse os parafusos de cabeça sextavada

com anilha (M4 × 8) na parte traseira do aparelho.

3. Introduza as duas ferramentas de remoção 3

profundamente nas aberturas de cada lado, como mostra a figura. Ferramenta de remoção (Acessório 3) Lingueta Tranca

• A armação pode ser removida pela parte de cima da mesma forma.

2. Depois do nível inferior ser removido, remova os

dois pontos superiores.

4. Abaixe a ferramenta de remoção em direcção ao

fundo e puxe o aparelho para fora até a metade, ao mesmo tempo que o pressiona em direcção à parte de dentro.

• Cuidado para não se magoar com as linguetas ou com a ferramenta de remoção.

5. Puxe o aparelho completamente para a fora com as

mãos, tendo o cuidado para não o deixar cair. 48 |
