MANUAL DE USUARIO KVT-522DVDY KENWOOD

MANUAL DE INSTALACIÓN

MONITOR COM RECEPTOR DVD

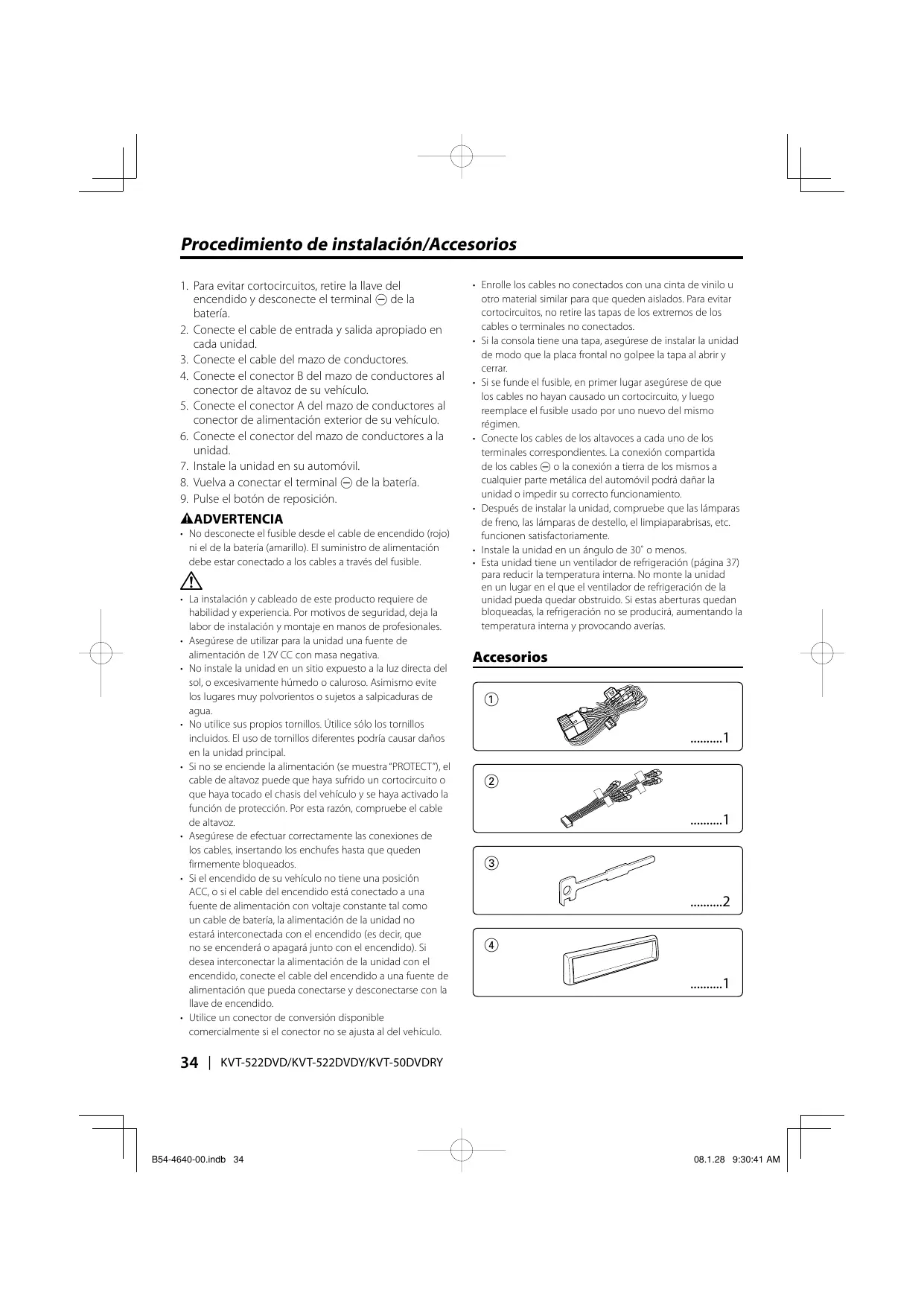

Procedimiento de instalación/Accesorios

1. Para evitar cortocircuitos, retire la llave del

encendido y desconecte el terminal - de la batería.

2. Conecte el cable de entrada y salida apropiado en

3. Conecte el cable del mazo de conductores.

4. Conecte el conector B del mazo de conductores al

conector de altavoz de su vehículo.

5. Conecte el conector A del mazo de conductores al

conector de alimentación exterior de su vehículo.

6. Conecte el conector del mazo de conductores a la

7. Instale la unidad en su automóvil.

8. Vuelva a conectar el terminal - de la batería.

9. Pulse el botón de reposición.

• No desconecte el fusible desde el cable de encendido (rojo) ni el de la batería (amarillo). El suministro de alimentación debe estar conectado a los cables a través del fusible.

• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad, deja la labor de instalación y montaje en manos de profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Útilice sólo los tornillos incluidos. El uso de tornillos diferentes podría causar daños en la unidad principal.
• Si no se enciende la alimentación (se muestra “PROTECT”), el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por esta razón, compruebe el cable de altavoz.
• Asegúrese de efectuar correctamente las conexiones de los cables, insertando los enchufes hasta que queden firmemente bloqueados.
• Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.
• Utilice un conector de conversión disponible comercialmente si el conector no se ajusta al del vehículo. 34 |

• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por uno nuevo del mismo régimen.
• Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables - o la conexión a tierra de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento.
• Después de instalar la unidad, compruebe que las lámparas de freno, las lámparas de destello, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad en un ángulo de 30˚ o menos.
• Esta unidad tiene un ventilador de refrigeración (página 37) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías. Accesorios

Conexión de cables a los terminales Funciones 2ADVERTENCIA Conexión del conector ISO Batería Control de alimentación Encendido (ACC) Conexión a tierra (masa) La disposición de las patillas de los conectores ISO depende según el tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad. El ajuste de fábrica para la conexión del mazo de conductores se describe más abajo en 1. Si las patillas del conector ISO están dispuestos tal como se describe en 2 o 3, efectúe la conexión de la manera indicada en la figura. Asegúrese de volver a conectar el cable como se indica en 2, a continuación, para instalar la unidad en vehículos Volkswagen. Guía de función del conector Número de patillas para conectores ISO Conector de alimentación exterior A-4 A-5 Color del cable A-7 A-8 Rojo Negro Trasero derecho (+) Trasero derecho (–) Delantero derecho (+) Delantero derecho (–) Delantero izquierdo (+) Delantero izquierdo (–) Trasero izquierdo (+) Trasero izquierdo (–) 1 (Ajuste de fábrica) La patilla A-7 del conector ISO del vehículo esta interconectada con el encendido, y la patilla A-4 está conectada a una fuente de alimentación constante. Cable del encendido (rojo) Patilla A–7 Unidad Cable de la batería (amarillo) Vehículo Patilla A–4 2 La patilla A-7 del conector ISO del vehículo está conectada a la fuente de alimentación constante, y la patilla A-4 está interconectada con el encendido. Cable del encendido (rojo) Patilla A–7 Unidad Cable de la batería (amarillo) Vehículo Patilla A–4 3 La patilla A-4 del conector ISO del vehículo no está conectada a ningún punto, mientras que la patilla A-7 está conectada a la fuente de alimentación constante (o ambas patillas, A-7 y A-4 se encuentran conectadas a una fuente de alimentación constante). Cable del encendido (rojo) Patilla A–7 Unidad Cable de la batería (amarillo) Vehículo Patilla A–4

• Cuando se efectúa la conexión tal como en el paso 3 de arriba, la alimentación de la unidad no estará interconectada con la llave de encendido. Por tal motivo, asegúrese de apagar siempre la unidad al desconectar el encendido. Para interconectar la alimentación de la unidad con el encendido, conecte el cable de encendido (ACC...rojo) a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido. Español | B54-4640-00.indb 35

08.1.28 9:30:42 AM

Conexión de cables a los terminales Terminal USB Conector A Dispositivo USB (disponible en el comercio) Cable de la batería (Amarillo)

Cable de conexión a masa (Negro) Cable del encendido (Rojo) FUSIBLE ( 15A ) Conector B Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo. Cable del sensor de estacionamiento (Verde claro) PRK SW Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. Conecte en el arnés de la lámpara de reversa del vehículo al utilizar la cámara de retrovisión opcional. Al mando a distancia de la dirección Cable del sensor de marcha atrás (Violeta/Blanco) Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Para utilizar la función de mando a distancia en el volante, es necesario un adaptador remoto exclusivo (no suministrado) para su vehículo. Cuando este terminal no se encuentre en uso, deje la tapa colocada. Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Conecte al terminal de control de alimentación cuando utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo. Cable de silenciador (Marrón) Cable de control de alimentación/control de la antena del motor (Azul/Blanco) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta. 36 | Ventilador de refrigeración Cable de antena No conectar. Entrada de antena FM/AM(JASO) Mazo de conductores (Accesorio1) Mazo de conductores (Accesorio2) Entrada Audio/Visual/Entrada de la cámara de visión trasera AV IN REAR VIEW CAMERA REVERSE AV OUT

• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) Salida Audio/Visual
• Salida visual (Amarilla)
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) REMO.CONT REAR/SUB WOOFER Salida previa trasera/Salida previa del subwoofer
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) MUTE FRONT ANT CONT Salida previa delantera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) P. CONT Español | B54-4640-00.indb 37

08.1.28 9:30:44 AM

Conexión de accesorios opcionales iPod (disponible en el comercio) iPod AUDIO IN KCA-iP300V (Accesorio opcional) Entrada de audio Toma mini tipo estéreo sin resistencia (3,5Ф) Entrada KCA-BT200 (Accesorio opcional) Cable de conexión (Incluido en el sistema de navegación) Sintonizador de TV (Accesorio opcional) Sistema de navegación (Accesorio opcional) Cable de conexión (Incluido con el sintonizador de TV) 38 | Instalación/Desinstalación de la unidad Instalación Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. Tornillo autorroscante (disponible en el comercio) Correa de montaje metálica (disponible en el comercio) Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). Español | B54-4640-00.indb 39

08.1.28 9:30:47 AM

Instalación/Desinstalación de la unidad Desinstalación del marco duro de goma (escudete) Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el

procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>.

2. Quite el tornillo de cabeza hexagonal con arandela

integral (M4 × 8) del panel posterior.

3. Inserte las dos herramientas de extracción 3

profundamente en las ranuras de cada lado, tal y Escudete (Accesorio 4) como se muestra. Herramienta de extracción (Accesorio 3)

1. Enganche la uña en la herramienta de extracción

3 ay retire los dos cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante. Herramienta de extracción (Accesorio 3) Catch Cierre

• El marco puede extraerse desde el lado superior del mismo modo.

4. Mueva la herramienta de extracción hacia abajo, y

extraiga la unidad hasta la mitad mientras presiona hacia adentro.

2. Después de extraer la parte inferior, libere de la

misma manera los dos lugares del lado superior.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.

5. Termine de sacar la unidad con las manos,

prestando atención para no dejarla caer. 40 | roxo roxo/preto cinza cinza/preto branco branco/preto verde verde/preto Conectador A Cabo de bateria (amarelo)
