GEBRUIKSAANWIJZING KVT-522DVDY KENWOOD

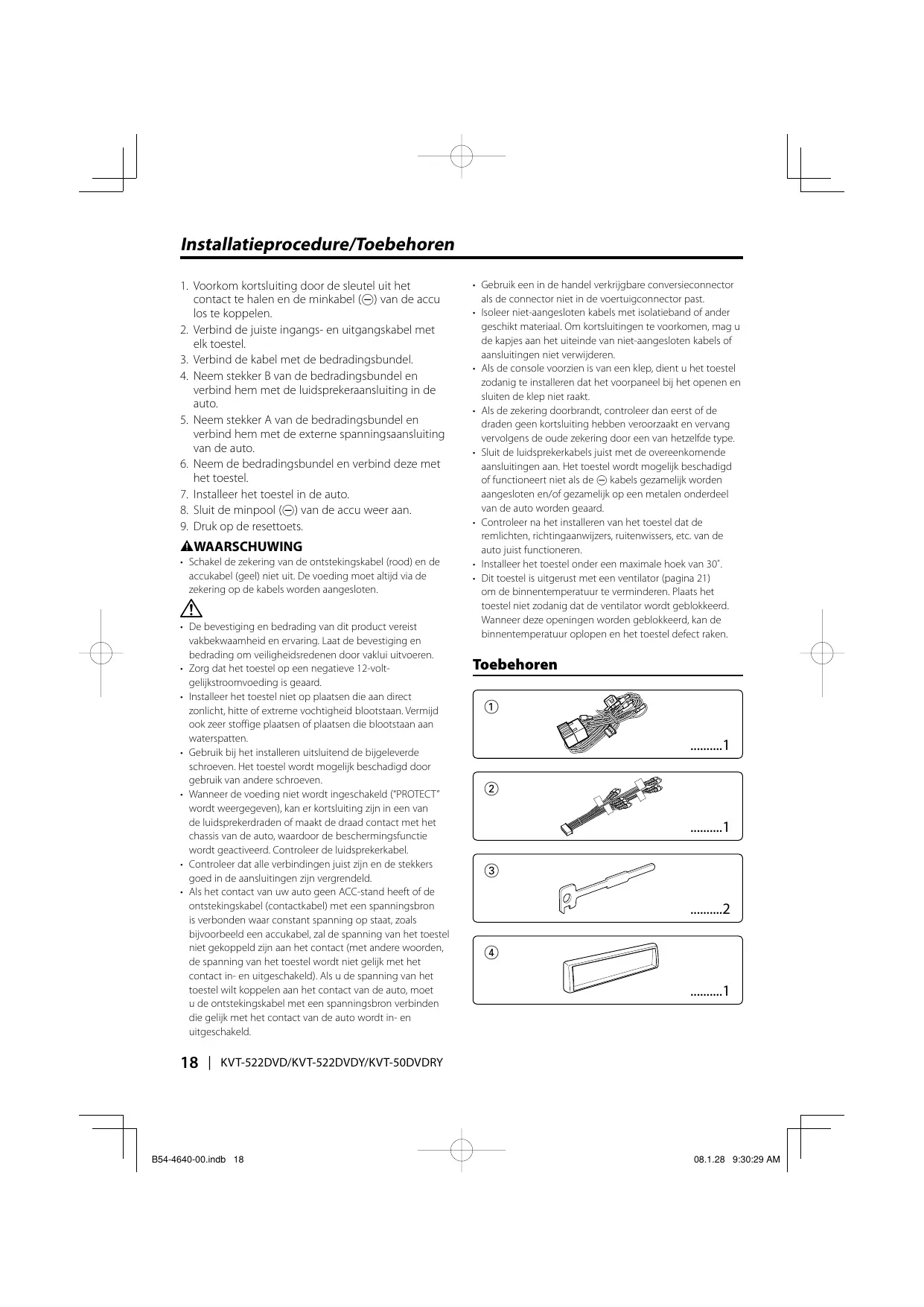

1. Voorkom kortsluiting door de sleutel uit het

2. Verbind de juiste ingangs- en uitgangskabel met

3. Verbind de kabel met de bedradingsbundel.

4. Neem stekker B van de bedradingsbundel en

verbind hem met de luidsprekeraansluiting in de auto.

5. Neem stekker A van de bedradingsbundel en

verbind hem met de externe spanningsaansluiting van de auto.

6. Neem de bedradingsbundel en verbind deze met

7. Installeer het toestel in de auto.

9. Druk op de resettoets.

• Schakel de zekering van de ontstekingskabel (rood) en de accukabel (geel) niet uit. De voeding moet altijd via de zekering op de kabels worden aangesloten.

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uitvoeren.
• Zorg dat het toestel op een negatieve 12-voltgelijkstroomvoeding is geaard.
• Installeer het toestel niet op plaatsen die aan direct zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd ook zeer stoffige plaatsen of plaatsen die blootstaan aan waterspatten.
• Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven.
• Wanneer de voeding niet wordt ingeschakeld (“PROTECT” wordt weergegeven), kan er kortsluiting zijn in een van de luidsprekerdraden of maakt de draad contact met het chassis van de auto, waardoor de beschermingsfunctie wordt geactiveerd. Controleer de luidsprekerkabel.
• Controleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.
• Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld. 18 |

• Gebruik een in de handel verkrijgbare conversieconnector als de connector niet in de voertuigconnector past.
• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van niet-aangesloten kabels of aansluitingen niet verwijderen.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installeren dat het voorpaneel bij het openen en sluiten de klep niet raakt.
• Als de zekering doorbrandt, controleer dan eerst of de draden geen kortsluiting hebben veroorzaakt en vervang vervolgens de oude zekering door een van hetzelfde type.
• Sluit de luidsprekerkabels juist met de overeenkomende aansluitingen aan. Het toestel wordt mogelijk beschadigd of functioneert niet als de - kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissers, etc. van de auto juist functioneren.
• Installeer het toestel onder een maximale hoek van 30˚.
• Dit toestel is uitgerust met een ventilator (pagina 21) om de binnentemperatuur te verminderen. Plaats het toestel niet zodanig dat de ventilator wordt geblokkeerd. Wanneer deze openingen worden geblokkeerd, kan de binnentemperatuur oplopen en het toestel defect raken. Toebehoren

Verbinden van kabels met aansluitingen Stekkerfunctietabel Pennummers voor ISO-stekkers Externe spanningsaansluiting A-4 A-5 A-7 A-8 Luidsprekerstekker B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Kleur van kabel Functies Geel Blauw/wit Rood Zwart Accu Spanningsregeling Contact (ACC) Massaverbinding Paars Paars/zwart Grijs Grijs/zwart Wit Wit/zwart Groen Groen/zwart Rechts achter (+) Rechts achter (–) Rechts voor (+) Rechts voor (–) Links voor (+) Links voor (–) Links achter (+) Links achter (–) 2WAARSCHUWING Aansluiten van de ISO-stekker De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen. De standaardverbinding van de bedradingsbundel wordt in stap 1 hieronder beschreven. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in 2 of 3. De kabel moet opnieuw worden aangesloten zoals getoond in 2 hieronder als u dit toestel installeert in Volkswagenmodellen. 1 (Standaardverbinding) De pen A-7 van de ISOstekker van de auto is verbonden met het contact en de pen A-4 is verbonden met de constante spanningsbron. Ontstekingskabel (rood) A–7 Pen Toestel Accukabel (geel) Auto A–4 Pen 2 De pen A-7 van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 is verbonden met het contact. Ontstekingskabel (rood) A–7 Pen Toestel Accukabel (geel) Auto A–4 Pen 3 De pen A-4 van de ISO-stekker van de auto is niet verbonden en de pen A-7 is verbonden met de constante spanningsbron (of zowel de pen A-7 als de pen A-4 zijn verbonden met de constante spanningsbron). Ontstekingskabel (rood) A–7 Pen Toestel Accukabel (geel) Auto A–4 Pen

• Wanneer de verbinding is gemaakt zoals beschreven in 3, wordt de spanning van het toestel niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zelf de spanning uitschakelen wanneer het contact van de auto is uitgeschakeld. Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ...rood) verbinden met een spanningsbron die gelijk met het contact wordt in- en uitgeschakeld. Nederlands | B54-4640-00.indb 19

Verbinden van kabels met aansluitingen USB-aansluiting USB-apparaat (in de handel verkrijgbaar) Aansluiting A Accukabel (geel)

Ontstekingskabel (rood) ZEKERING ( 15A ) Aansluiting B Verbinden met de bedradingsbundel van de parkeerremdetectieschakelaar van het voertuig. Kabel van parkeersensor (lichtgroen) PRK SW Uit het oogpunt van veiligheid is het beslist noodzakelijk de kabel van de parkeersensor aan te sluiten. Verbinden met de bedradingsbundel van de achteruitrijlamp van de auto wanneer de optionele achteruitkijkcamera wordt gebruikt. Kabel van achteruitrijsensor (paars/wit) Stuurafstandsbediening-ingang (lichtblauw/geel) Naar stuurafstandsbediening Als u de afstandsbedieningsfunctie van het stuurwiel wilt gebruiken, is een exclusieve afstandsbedieningsadapter (niet bijgeleverd) aangepast aan uw voertuig vereist. Laat het beschermkapje op deze aansluiting wanneer ze niet wordt gebruikt. Sluit aan op de geaarde aansluiting tijdens ontvangst van of gedurende een telefoongesprek. Raadpleeg voor het aansluiten van het Kenwoodnavigatiesysteem de gebruiksaanwijzing van de navigator. Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto. Kabel van dempregeling (bruin) Spanning-/motorantennekabel (blauw/wit) Laat de kabel niet uit het lipje hangen als u geen aansluitingen maakt. 20 |

• Audio-ingang links (wit)
• Audio-ingang rechts (rood) Audio-uitgang/Visuele uitgang
• Visuele uitgang (geel)
• Audio-uitgang links (wit)
• Audio-uitgang rechts (rood) REMO.CONT REAR/SUB WOOFER Preout achterkant/ Preout subwoofer
• Audio-uitgang rechts (rood) MUTE FRONT ANT CONT Preout voorkant
• Audio-uitgang links (wit)
• Audio-uitgang rechts (rood) P. CONT Nederlands | B54-4640-00.indb 21

Aansluiten van optionele toebehoren iPod (in de handel verkrijgbaar) iPod AUDIO IN KCA-iP300V (Optioneel toebehoren) Audio-ingang Weerstandsvrije stereoministekker (3,5Ф) Audio-uitgang (zwart) Visuele ingang (geel) Weerstandsvrije ministekker (3,5Ф) Visuele uitgang (geel) USB-aansluiting USB-aansluiting KCA-BT200-ingang (Optioneel toebehoren) Aansluitkabel (inbegrepen in het navigatiesysteem) Tv-tuner (Optioneel toebehoren) Navigatiesysteem (Optioneel toebehoren)

Aansluitkabel (meegeleverd met tv-tuner) 22 |

Installatie/Verwijderen van het toestel Installatie Hitteschild of metalen steun Schroef (M4 × 8) (in de handel verkrijgbaar) Buig de lipjes van de bevestigingshuls met een schroevendraaier of dergelijke en bevestig op zijn plaats. Zelf-tappende schroef (in de handel verkrijgbaar) Metalen bevestigingsriem (in de handel verkrijgbaar) Controleer of het toestel goed geïnstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden). Nederlands | B54-4640-00.indb 23

Installatie/Verwijderen van het toestel Verwijderen van het hardrubber frame (schakelplaat)

1. Steek de meeneempennen van het

uitbouwgereedschap in de uitsparingen 3 en verwijder de twee vergrendelingen aan de onderkant. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet. Verwijderen van het toestel

1. Verwijder het hardrubber frame volgens de

uitbouwprocedure in het deel <Verwijderen van het hardrubber frame>.

2. Verwijder de zeskantschroef met onderlegring (M4

× 8) van het achterpaneel.

3. Steek de twee uitbouwgereedschappen 3 zoals is

afgebeeld diep in de uitsparingen. Schakelplaat (toebehoren 4) Uitbouwgereedschap (toebehoren 3) Uitbouwgereedschap (toebehoren 3) Klem Vergrendeling

4. Breng het uitbouwgereedschap omlaag en trek het

toestel half naar voren terwijl u naar het midden drukt.

• Aan de bovenkant kan het frame op dezelfde manier worden verwijderd.

2. Nadat de onderkant is verwijderd, verwijdert u de

twee plaatsen aan de bovenkant.

• Ga voorzichtig te werk zodat u niet gewond kunt raken door de meeneempennen op het uitbouwgereedschap.

5. Trek het toestel met uw handen geheel naar voren

en let op dat u het toestel niet laat vallen. 24 |
