BEDIENUNGSANLEITUNG KVT-522DVDY KENWOOD

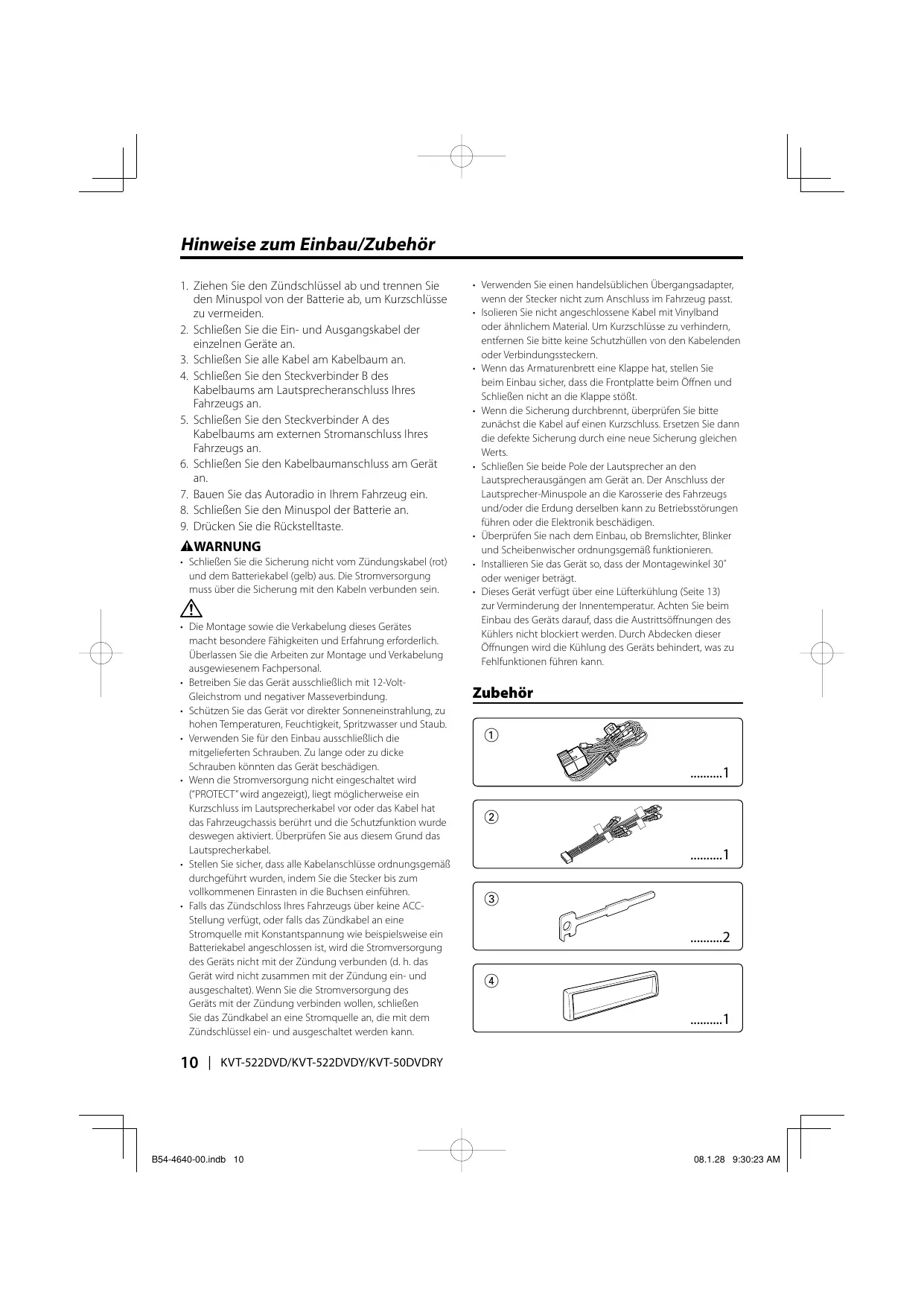

Hinweise zum Einbau/Zubehör

1. Ziehen Sie den Zündschlüssel ab und trennen Sie

den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.

2. Schließen Sie die Ein- und Ausgangskabel der

einzelnen Geräte an.

3. Schließen Sie alle Kabel am Kabelbaum an.

4. Schließen Sie den Steckverbinder B des

Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.

5. Schließen Sie den Steckverbinder A des

Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.

6. Schließen Sie den Kabelbaumanschluss am Gerät

7. Bauen Sie das Autoradio in Ihrem Fahrzeug ein.

8. Schließen Sie den Minuspol der Batterie an.

9. Drücken Sie die Rückstelltaste.

• Schließen Sie die Sicherung nicht vom Zündungskabel (rot) und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein.

• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.
• Betreiben Sie das Gerät ausschließlich mit 12-VoltGleichstrom und negativer Masseverbindung.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.
• Wenn die Stromversorgung nicht eingeschaltet wird (“PROTECT” wird angezeigt), liegt möglicherweise ein Kurzschluss im Lautsprecherkabel vor oder das Kabel hat das Fahrzeugchassis berührt und die Schutzfunktion wurde deswegen aktiviert. Überprüfen Sie aus diesem Grund das Lautsprecherkabel.
• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloss Ihres Fahrzeugs über keine ACCStellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. 10 |

• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfernen Sie bitte keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Wenn das Armaturenbrett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.
• Wenn die Sicherung durchbrennt, überprüfen Sie bitte zunächst die Kabel auf einen Kurzschluss. Ersetzen Sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.
• Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Der Anschluss der Lautsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß funktionieren.
• Installieren Sie das Gerät so, dass der Montagewinkel 30˚ oder weniger beträgt.
• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 13) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann. Zubehör

Anschlussdiagramm Anschlussfunktionsanleitung Stiftnummern für ISO-Anschlüsse Externer Stromanschluss A-4 A-5 A-7 A-8 Lautsprecheranschluss B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Kabelfarbe Funktionen gelb blau/weiß rot schwarz Batterie Stromsteuerung Zündung (ACC) Erdungsanschluss (Masse) lila lila/schwarz grau grau/schwarz weiß weiß/schwarz grün grün/schwarz Hinten rechts (+) Hinten rechts (–) Vorne rechts (+) Vorne rechts (–) Vorne links (+) Vorne links (–) Hinten links (+) Hinten links (–) 2WARNUNG Anschluss des ISO-Anschlusses Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen. Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Anschlussstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch. Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren. 1 (Standard-Einstellung) Der Stift A-7 des ISOAnschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 mit der Konstantspannungsquelle verbunden ist. Zündkabel (rot) Stift A-7 Gerät Batteriekabel (gelb) Fahrzeug Stift A-4 2 Der Stift A-7 des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 mit der Zündung verbunden ist. Zündkabel (rot) Stift A-7 Gerät Batteriekabel (gelb) Fahrzeug Stift A-4 3 Der Stift A-4 des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 und Stift A-4 sind mit der Konstantspannungsquelle verbunden). Zündkabel (rot) Stift A-7 Gerät Batteriekabel (gelb) Fahrzeug Stift A-4

• Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten. Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Deutsch | B54-4640-00.indb 11

Anschlussdiagramm USB-Anschluss USB-Gerät (im Handel erhältlich) Anschluss A Batteriekabel (gelb)

Erdungskabel (schwarz)

Zündungskabel (rot) Sicherung ( 15A ) Anschluss B Am FeststellbremsenErkennungsschalterkabelbaum des Fahrzeugs anschließen. PRK SW Parksensorkabel (hellgrün) Aus Sicherheitsgründen muss der Feststellbremsen-Sensor unbedingt angeschlossen werden. An den Rückfahrlichtkabelbaum des Fahrzeugs anschließen, wenn die optionale Rückansichtkamera verwendet wird. Zur Lenkrad-Fernbedienung Rückwärtsgang-Sensorkabel (violett/weiß) Lenkradfernbedienungseingang (hellblau/gelb) Für die Verwendung der Lenkrad-Fernbedienungsfunktion benötigen Sie einen speziellen Fernbedienungsadapter (nicht im Lieferumfang enthalten), der auf den Typ Ihres Fahrzeugs abgestimmt ist. Lassen Sie die Schutzkappe auf dem Anschluss, wenn Sie ihn nicht verwenden. Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Telefon klingelt oder telefoniert wird. Um das Kenwood-Navigationssystem anzuschließen,schlagen Sie bitte in Ihrem Navigationshandbuch nach. Schließen Sie dies bei Verwendung des gesonderten Leistungsverstärkers an den Stromversorgungsanschluss oder anderenfalls an den AntennenSteueranschluss im Fahrzeug an. Stummschaltungskabel (braun) Netzsteuerung/Motorantennen-Steuerkabel (blau/weiß) Wenn keine Anschlüsse durchgeführt werden, lassen Sie das Kabel bitte nicht von der Öse überstehen. 12 |

Kühllüfter Antennenkabel Nicht anschließen. UKW/MW-Antenneneingang (JASO) Anschluß-Kabelbaum (Zubehör 1) Anschluß-Kabelbaum (Zubehör 2) Audio-/Videoeingang/ Rückansicht Kameraeingang AV IN REAR VIEW CAMERA REVERSE AV OUT

• Linker Audioeingang (weiß)
• Rechter Audioeingang (rot) Audio-/Videoausgang
• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) REMO.CONT REAR/SUB WOOFER Hinterer Vorverstärkerausgang/ Subwoofer-Vorverstärkerausgang
• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) MUTE Vorderer Vorverstärkerausgang FRONT ANT CONT

• Linker Audioausgang (weiß)

Anschluss für optionales Zubehör iPod (im Handel erhältlich) iPod AUDIO IN KCA-iP300V (optionales Zubehör) Audioeingang Widerstandsfreie StereoMiniklinke (3,5 φ) Audioausgang (schwarz) Videoeingang (gelb) Widerstandsfreie Miniklinke (3,5 φ) Videoausgang (gelb) USB-Anschluss USB-Anschluss KCA-BT200-Eingang (optionales Zubehör) Anschlusskabel (Im Navigationssystementhalten) TV-Tuner (optionales Zubehör) Navigationssystem (optionales Zubehör)

Anschlusskabel (Im Lieferumfang des TV-Tuners) 14 |

Einbau/Ausbau des Geräts Einbau Motortrennwand oder Metallstütze Schraube (M4 × 8) (im Handel erhältlich) Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen. Blechschraube (im Handel erhältlich) Montagebügel (im Handel erhältlich) Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen). Deutsch | B54-4640-00.indb 15

Einbau/Ausbau des Geräts Abnehmen des Hartgummi-Rahmens (Armaturenblende)

1. Lassen Sie die Anschlagstifte des Ausbauwerkzeugs

einrasten 3 und bauen Sie die beiden. Verriegelungen der unteren Hälfte aus.Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen. Armaturenblende (Zubehör 4) Ausbauwerkzeug (Zubehör 3) Ausbau des Geräts

1. Entfernen Sie den Hartgummi-Rahmen, indem Sie

sich des in Abschnitt <Abnehmen des HartgummiRahmens> dargestellten Verfahrens bedienen.

2. Entfernen Sie die Sechskantschraube mit der

Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.

3. Schieben Sie die beiden Ausbauwerkzeuge 3 fest

in die Schlitze auf beiden Seiten, wie gezeigt. Ausbauwerkzeug (Zubehör 6) Anschlag Verriegelung

• Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.

4. Drücken Sie die Ausbauwerkzeuge nach unten und

ziehen Sie das Gerät etwa bis zur Hälfte heraus.

2. Führen Sie nach dem Ausbau der unteren Hälfte

den Ausbau der beiden oberen Stellen durch.

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen.

5. Umfassen Sie das Gerät mit den Händen und

ziehen Sie es vorsichtig heraus. 16 |
