VOORWOORD Elke machine ondergaat vôér het verlaten van onze fabriek een aantal controlebeurten waarbij alles nauw- keurig gecontroleerd wordt. Indien u onze instructies strikt naleeft, zal uw machine bij normale werkomstandigheden lang meegaan. De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatie opgegeven en zijn niet bindend. De garantievoorwaarden zijn niet geldig bij foutief gebruik of nalatigheid, of bij beschadigingen die te wijten zijn aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van onze pro- dukten steeds te verbeteren, behouden wij ons het recht voor, technische wijzigingen aan te brengen zonder voorafgaande berichtgeving. De gebruiker kan dit document gebruiken om : + zich aan de machine te wennen,

• alle toepassingsmogelijkheden te leren kennen, + ongevallen te vermijden die te wijten zouden zijn aan een verkeerd gebruik, door een persoon die daar niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het vervoer,

• de betrouwbaarheid en de levensduur van de machine te verbeteren,

• inte staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de hers- tellingskosten en de duur van de immobilisatie tot een minimum te herleiden. Deze handleiding dient steeds beschikbaar te zijn op de plaats waar de machine gebruikt wordt. ledere persoon die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebruiken. Met het oog op een optimale veiligheid, dienen de verplichte technische reglementeringen die van kracht zijn in het land waar de machine gebruikt wordt, eveneens te worden nageleefd.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN J

De gebruikte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veiligheid. VERPLICHTING # Blauwe achtergrond, witte markering : verplichte veiligheid +rode markering : bewegingen verboden WAARSCHUWING # Zwarte driehoek en markering op gele achtergrond : gevaar bij het niet naleven, de gebruiker of derden kunnen gekwetst worden en de machi- ne of het gereedschap kunnen beschadigingen oplopen. VERBOD # Rode cirkel met of zonder streep : gebruik, aanwezigheid verboden. AANWIJZING # Informati - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de controle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzigin- gen aan de machine. Nederlands

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese ritchtlijn.

BI ZONDERE VOORSCHRIFTEN ]

Nederlands De afkortmachine is zo ontworpen dat een veilige en betrouwbare werking mogelik is, indien ze volgens de instructies gebruikt wordt, maar kan toch enig gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatige controles op het werkterrein zijn dus noodzakelijk. Controleer : + of de machine in een technisch perfecte staat ver- keert (gebruik voor de voorziene doeleinden, reke- ning houdend met de eventuele risico's, defecten die de veiligheid in gevaar kunnen brengen, herstellen), of een speciale diamantschijf gebruikt wordt voor het

afkorten van marmer, steen, graniet, baksteen en bekledingen (gres, faience, keramiek, enz..) met waterkoeling. Het gebruik van andere schijven (schuurschiff, zaag, enz...) is verboden. of de machine bediend wordt door (qua scholing, leef- tijd, opleiding) bevoegd personeel dat kennis heeft genomen van alle details van de handleiding alvorens het werk aan te vatten ; elektrische, mechanische of andere defecten dienen door een bevoegd persoon gecontroleerd te worden (elektricien, verantwoordelij- ke voor het onderhoud, technicus van de erkende verkoper, enz...), of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine naar beho- ren gebruikt wordt (algemene veiligheidsinstruc- ties..), of de veiligheid niet in het gedrang wordt gebracht doordat de machine gewijzigd, omgebouwd of aan- gevuld werd, dit zonder toestemming van de fabri- kant, of de aanbevolen frequentie van de controlebeurten wordt nageleefd, of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstellingen. Typeplaatje FABRIKANT mesene [| serienummer ANNEE DE Lane

FAC ATEN GEPRODUCEERD

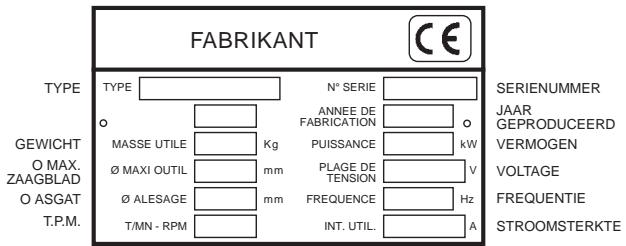

Ko puissance VERMOGEN = CT. omuoure (nn PAGE D Ju] vourace D nt (es À GEWICHT | masse re 0 MAX ZAAGBLAD OASGAT TR [rome oauesaGe mm FRÉQUENCE FREQUENTIE run. STROOMSTERKTE L Gebru ] - Toepassing : Het zagen van gres, faience, kera- miek, enz... + Gereedschap : Diamantschijven voor waterkoeling S 200 mm - Cilinderdoorsnede 25,4 mm (AL). {Inlichtingen bij uw normale Diamant Boart leverancier). Zaagblad Carbide-schijf aagn'a Elke toepassing die niet overeenstemt met het voorziene gebruik is strikt verboden (zaagblad of slijpschijf die niet zijn aangepast aan de gebruiksvoorschriften).

3 jeorieie en Beschrijving van de machine ] + Controleer de staat van de machine bij de inont- vangstneming.

• Zorg er steeds voor dat ze perfect schoon blijft. + Controleer regelmatig snoer en verlengkabel.
• Blif bij het werken altijd aandachtig. + Controleer de bevestiging van de stukken (abnor- male vibratie), of ze goed gemonteerd zijn. ©) Bevestigingswieltje voor de poten @ Waterpomp @) Blokkclip (&) Blokkeenwiel 90° tot 45° Q) Steeksleutel 13 Afvoerplug (@) Motor Verbreekschakelaar @) Bedieningshandvat @) Schijfcarter (3) Rail Tafel @) Buffers tafel Richtbare zaaggeleider Zijdelings verlengstuk tafel 4 L Hantering - Vervoer ]

PLAATSEN OP DE POTEN

Het stuur (H) losmaken. De poten bevestigd onder het chassis verwijderen [FIG. 3]. *De machine aan de achterzijde optillen, de twee poten in de hiervoor voorziene openingen schuiven en de sturen (3) aandraaien. [FIG. 1].

• Op dezelfde manier te werk gaan aan de voorzijde. VERVOER

• De kop op het achterdeel van de machine vastzetten met behulp van de clip (A) - [FIG. 2].

• De poten demonteren, hiervoor de hierboven gege- ven montage aanwijzingen in omgekeerde volgorde uitvoeren (aan de voor- en dan aan de achterzijde), ze onder de machine opbergen en niet vergeten ze vastte zetten met behulp van het stuur (H) ([FIG. 3]. Voor deze bewerkingen, moet u de net- ÉrT voeding van de machine uitschakelen. Controle v de ingebruikname

Voor het in gebruik nemen van de machine, eerst aandachtig de hand- leiding lezen en uzelf vertrouwd maken met de machine. Motor uitzetten De werkruimte moet in orde zijn, goed verlicht en vrij van elk onge- valsrisico (geen vochtigheid of gevaarlijke produkten in de nabij- heiïd) De operator moet aan het werk aangepaste beschermingsui- trusting dragen

Het dragen van gehoorbescherming is verplicht. De operator moet aan het werk aan- gepaste beschermingsui-trusting dragen Gebruik uitsluitend snijschijven waarvan de maximale werksnelheid groter is dan de werkelijke spilsnel- heid >®@0cr-60 Montage van de schijf EN Haal de stekker van de afkortmachine uit EB7 het stopcontact. + Deblokkeer de twee wielen (C)- [FIG. 4], haal ze eraf, daarna de carter. + Ontschroef de spanbout van de schijf (D) - [FIG. 2] met een sleutel van 13. + Haal de spanflens (E) eraf en plaats de schijf. Let op de juiste draairichting die met VAN een pijl is aangegeven op één van de zijkanten (draairichting op de rechterzij- kant van de beschermkast) Controleer of het ondersteuningsvlak van het blad, de flenzen en de spil zui- ver is + Controleer of de schijf gecentreerd zit op de flens (F)- [FIG. 6]. + Zet de flens (E) terug en blokkeer de bout (D). + De carter terug zetten en de vleugels (C) aans- pannen. Nederlands

7 L Elektrische aansluiting ] - ELECTRISCHE VEILIGHEID : De machine mag uitsluitend worden aangesloten op een geaarde 30 mA aardlekschakelaar. Zie onze catalogus indien geen aardlekschakelaar geïns- talleerd is. - Correct gebruik van de restdifferen- tiaalstroom-inrichting, periodieke controle inbegrepen; voor gereed- schap geleverd met zo'n inrichting geïntegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door één van zijn agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen. Motortype : + Standaard : met aan/uitschakelaar en mini- mum-spanningspoel - Eenfasemotor 230 V, 800 W ( 1 pk) 3 x 1 mm? met stekker (kabel 2 fasen +aarde) - Controleer of de spanning van het netwerk overeenstemt met de span- ning die op het plaatje op de machine is aangegeven.. - Gebruik eenfasige stekkers van het type

2P +aarding ET 00 HV Jeuor au Jeuoranr Jeuor eur Ex Grasns [CE son a) 100 be) ao + be) - Verlengkabel : de doorsnede van deze kabel moet voldoende zijn voor het elektrisch vermogen; voor de aansluiting op het elektriciteitsnet moet een kabel van het type H07 RNF, met de volgende doorsnede gebruikt worden : -3 x2,5 mm’, max 50 m bij 230 V -3 x 4 mm’, max. 40 m bij 115 V 8 L Ingebruikneming ] ( Let steeds nauwkeurig op wat u doet Verwijder de sleutels en het stelge- reedschap voordat u de machine in Plaats uzelf in een gemakkelijke, A gebruik neemt evenwichtige houding.

Zagen met waterkoeling Houd de beschermkast op zijn plaats tijdens het werk + Vul de bak met proper water (max. niveau = basis van de tafel). + Dompel de pomp onder in het waterreservoir. Goede smering en koeling = optimale standtijd van het zaagblad

+ Inschakelen door de groene toets van de schakelaar in te drukken (In optie, vermogensschake laar).

• Om de afkortmachine uit te schake- len, de rode knop indrukken. Elke machine is uitgerust met een automatische pomp : de schijf wordt meteen na het aanzetten besproeid. De beschermende carter en de motors- teun zorgen ervoor dat het sproeiwater perfect verdeeld wordt. L Snijmethode J Rechte sneden +Schuif de kop van de schijfdrager naar achteren.

+ Zethet materiaal op de snijtafel. + Trek de kop naar u toe en zorg voor een gelei- delijke aanzetheweging zonder hetzaagblad te forceren. Verhinder dat het materiaal bruusk in aanraking komt met het zaagblad. Haakse sneden + Maak de twee handwielen (G) los [FIG. 7]. + Kantel de bladhouderkop en de looprail om. + Zet de handwielen weer vast. Met kop naar beneden (voor sponningen, lijsten, enzovoort) + Ontspan de blokkeerhendel (J ) + Stel de gewenste zaagdiepte af - [FIG. 8] + _Zet de spieschroef (] ) weer vast. + Snijd het materiaal.

10H Afstellen + Afstellen is niet nodig, aangezien de machine in onze werkplaatsen werd afgesteld. Onderhoud (verplichte stilstand van de motor) EN bVoor deze bewerkingen, moet u de En netvoeding van de machine uitscha- kelen.

• Reinig de machine regelmatig. + Maak de bak regelmatig leeg om spanen te ver- wijderen, anders kan de perspomp verstopt raken en vroegtijdig verslitten. + Was de bak overvloedig met water. + Maak de pomp schoon. + Bewaar deze op een droge plaats.

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen Onderhoud het snijgereedschap zorg- vuldig

OPSPOREN VAN DEFECTEN

Indien de machine niet normaal werkt, raadpleeg dan de volgende tabellen om een oplossing te vin- den voor het probleem dat zich voordoet.

• De machine werkt niet OORZAKEN OPLOSSINGEN Slechte aansluiting of beschadigd snoer - Controleer of het snoer goed is aangesloten (stopcontact, verleng- kabel...). - Controleer de voeding- skabel. Elektriciteitsnet niet onder spanning - Controleer zelf of laat door een elektricien controleren (smeltzeke- ring, contactdoos.…..). Defecte schakelaar, bes- chadigde motorkabel - Voor de controle een elektricien of de klan- tendienst raadplegen. Beschadigde motor (abnormaal laag toeren- tal, onaan-gename geur...) - Laat de motor door de klantendienst vervan- gen Nederlands + De machine raakt moeilijk op gang OORZAKEN OPLOSSINGEN Condensator eenfasige motor starten - Vervang de conden- sator. + De pomp start niet OORZAKEN OPLOSSINGEN De voedingskabel is slecht aangesloten of beschadigad - Controleer de voeding- skabel of laat hem controleren. Er is geen spanning op het circuit of op het stop- contact - Het circuit of het stop- contact controleren of nalopen. + Er komt geen vloeistof uit de pomp OORZAKEN OPLOSSINGEN Het is mogelijk dat er zich een luchtbel heeft gevormd in het binnenste van het pomplichaam -Haal de pomp uit de vloeistof en ondersteun hem daarbij bij de afvoerbuis en dompel hem vervolgens weer onder. De turbine kan niet meer bewegen - Draai het filter, met behulp van een kleine schroevedraaier, de aanzetsels van het werkgebied van het schoepenwiel.

12H Afstelling van de geleiding Afstelling van de geleiding van de loopkat op de rail [ FIG. 9] Voer deze afstelling alleen uit als u vaststelt dat de rollen (D) niet meer op de rail (R) rusten. + Draai de 2 moeren (A) los, tegenover de schijf, met een sleutel nr. 13, draai vervolgens de schroeven (C) vast met een inbussleutel nr. 6 {niet bijgeleverd). + Draai de 2 moeren (A) weer vast en laat de wagen over de hele lengte van de rail (R) glijden om de afstelling te controleren. + Zo nodig preciezer afstellen. 5] Zijdelings tafelverlengstuk J + Plaats het aanzetstuk links of rechts om te zorgen voor een maximale stabiliteit bij het afzagen van materialen met grote afmetingen 14H Belangrijke aanbevelingen + Draai de schroeven en bouten geregeld aan. + Bij een langdurige stilstand, moet u het zaagblad onderhouden en beschermen. + Let op een juiste smering/koeling van het zaag- blad. + Zorg ervoor dat het blad juist is opgespannen. + Zorg ervoor dat het ondersteuningsvlak van het blad, de flenzen en de spil zuiver is. De fabrikant is niet aansprakelijk voor VAN oneigenlijk gebruik, wijziging, aanpas- sing of motorisering anders dan oors- pronkelijk door hem bepaald. De geluidssterkte van deze machine A": gemeten volgens de S 31.069 norm. Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A). In dat geval moet u individuele bes- chermingsmaatregelen nemen. 15 HReparatie Wij staan volledig tot uw beschikking ; om uw machine zo snel en goedkoop v mogelijk te repareren (zie adres op keerzijde). 16 K Onderdelen Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referen- tie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te ver- vangen onderdelen sneller leveren. 00000000! (0) Artikel-nr Aantal zie explosietekening 17 RH De schroothoop Wanneer de machine definitief afge- VAN dankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan. + Belangrijkste materialen : m Motor : Aluminium (AL), Staal (AC), Koper (CU), Polyamide (PA) m Machine : Staalplaat (AC), Gietijzer (FT) De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zijn gegeven ter titel van inlichting en zijn niet van verbintenis. Bekommerd over de kwaliteit van onze produkten behou- den wij ons het voorrecht elke technische aanpassing te doen ter verbetering
