Merk	Vevor
Model	ZD-888
Producttype	Hittepers
Afmeting van de verwarmingsplaat	15 × 15 inch (381 × 381 mm)
Voeding (VS)	AC 120 V, 60 Hz, 1460 W
Voeding (Europa)	AC 230 V, 50 Hz, 1330 W
Temperatuurbereik	0 °C tot 250 °C (32 °F tot 480 °F)
Timerbereik	0 tot 999 seconden
Drukregeling	5 niveaus (P-1 tot P-5)
Automatische uitschakeling	Na 30 minuten inactiviteit
Werkingsmodi	3 vooraf ingestelde modi (T-shirt, muismat, katoenen tas)
Veiligheidsfuncties	Verplichte aarding, automatische uitschakeling, bescherming tegen onbedoelde reset
Onderhoud en reiniging	Niet met water afspoelen; periodiek reinigen met een geschikte methode
Inbegrepen accessoires	Wit beschermkussen, basisplaat met afneembare handgreep
Repareerbaarheid	Alleen reparatie door een professional; gebruik originele onderdelen
Conformiteit	FCC Deel 15, AEEA-richtlijn 2012/19/EG

Veelgestelde vragen - ZD-888 Vevor

Wat is de voedingsspanning van de Vevor ZD-888 hittepers?

De pers werkt op 120 V 60 Hz (1460 W) voor de VS en 230 V 50 Hz (1330 W) voor Europa. Controleer de versie voor gebruik.

Hoe stel ik de temperatuur en de perstijd in?

Druk op de SETUP-knop om door de instellingen te bladeren: temperatuur, tijd, dan °C/°F-conversie. Gebruik de + en --knoppen om de waarden te wijzigen. De instelling wordt automatisch opgeslagen.

Welke vooraf ingestelde modi zijn beschikbaar?

Er zijn drie modi beschikbaar: Modus 1 (302 °F / 60 s voor nylon T‑shirts), Modus 2 (356 °F / 60 s voor muismatten), Modus 3 (392 °F / 40 s voor katoenen tassen). Druk op MODE om te wisselen.

Hoe pas ik de druk aan?

De druk wordt ingesteld op 5 niveaus (P‑1 tot P‑5). Druk in de stand-bymodus op de +-knop om de druk te verhogen. Het niveau wordt op het scherm weergegeven.

Wat te doen als het overgebrachte beeld te bleek is?

Dit kan komen door onvoldoende druk, een te lage temperatuur of een te korte perstijd. Verhoog de druk, temperatuur of tijd indien nodig.

Waarom gaat het scherm niet aan of wordt de plaat niet warm?

Controleer de voeding en het snoer. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning via www.vevor.com/support.

Hoe maak ik de hittepers schoon?

Spoel de machine nooit af met water. Reinig het oppervlak periodiek met een zachte doek en een niet-schurend middel om oxidatie of chemische interferentie te voorkomen.

Kan de verwarmingsplaat draaien?

Ja, een lichte rotatie voorwaarts en achterwaarts is normaal vanwege de speling in de spaninrichting.

Wat is de aanbevolen maximale temperatuur?

Om de machine te behouden, is de aanbevolen maximale temperatuur 210 °C (410 °F).

Hoe gebruik ik de automatische uitschakelfunctie?

De machine schakelt automatisch uit na 30 minuten inactiviteit. Dit bespaart energie en voorkomt risico's.

GEBRUIKSAANWIJZING ZD-888 Vevor

3. Belangrijke veiligheidsinstructies

Deze handleiding is bedoeld voor uw voordeel. Lees en volg de stappen op het gebied van veiligheid, installatie, onderhoud en probleemoplossing die hierin worden beschreven om uw veiligheid en tevredenheid te garanderen.

De inhoud van deze gebruiksaanwijzing is gebaseerd op de meest recente productinformatie die beschikbaar was op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment en zonder voorafgaande kennisgeving productwijzigingen door te voeren.

Gebruik altijd uw gezond verstand en besteed bijzondere aandacht aan alle GEVAAR-, WAARSCHUWING-, VOORZICHTIG- en LET OP-verklaringen in deze handleiding.

Etiketten onderhouden. Deze bevatten belangrijke informatie. Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

	Waarschuwing - Om het risico op letsel te verminderen, moet gebruiker de handleiding zorgvuldig lezen.
	Wisselstroom
	Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan tot een ongeval leiden. het risico op letsel, brand of elektrocutie te verminderen, dient altijd de onderstaande aanbevelingen op te volgen.
	Gevaar!Risico op persoonlijk letsel of milieuschade! Gevaar voor elektrische schokken! Gevaar voor persoonlijk letsel door elektrische schokken!

Informatie over verwijdering:

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

WAARSCHUWING

Voordat u dit product gebruikt, dient u alle instructies en

veiligheidswaarschuwingen te lezen en te begrijpen. Onjuist gebruik kan leiden tot ernstig letsel of materiële schade.

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel te voorkomen. Onjuist gebruik kan leiden tot elektrische schokken, brand, persoonlijk letsel en andere schade:

1) Houd de stekker uit het stopcontact wanneer u de machine verplaatst.

2) Houd de stekker uit het stopcontact wanneer u accessoires installeert.

3) Plaats op een vlak en stabiel platform.

4) Gebruik deze machine niet op een gevaarlijke locatie.

5) Niet gebruiken als de machine niet goed werkt.

6) Demonteer en repareer deze machine niet.

7) Gebruik geen ongeschikt stopcontact.

8) Raak de verwarmingsplaat niet aan als de machine in werking is.

9) Gebruik het niet in een vochtige omgeving of in contact met water. Laat geen vloeistof in de machine binnendringen om brand of elektrische schokken door kortsluiting te voorkomen.

10) Gebruik geen voeding die niet voldoet aan de nominale spanning. Een voeding die niet aan de gespecificeerde spanning voldoet, kan brand of een elektrische schok veroorzaken.

11) Zorg ervoor dat de machine geaard is om lichamelijk letsel te voorkomen.

12) Raak het bewegende deel tijdens het gebruik niet met uw vingers aan om letsel te voorkomen.

13) Als de machine langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.

14) Stop met het gebruik als de machine rookt, een vreemde geur afgeeft, lawaai maakt of andere abnormale omstandigheden vertoont.

15) Als ze toezicht of instructies hebben gekregen over het veilige gebruik van het apparaat en de mogelijke gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

16) Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer dat verkrijgbaar is bij de fabrikant of zijn serviceagent.

17) Om gevaar door het onbedoeld resetten van de thermische beveiliging te voorkomen, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsnet wordt in- en uitgeschakeld.

18) Het bedienen en bevestigen van dit product moet worden uitgevoerd door een gekwalificeerd persoon.

19) Installeer deze machine volgens onze instructies.

20) Controleer de machine na het uitpakken volledig om er zeker van te zijn dat deze compleet is.

21) Controleer de machine na het uitpakken volledig om er zeker van te zijn dat deze compleet is.

22) Neem contact op voordat u het apparaat gebruikt als er iets ontbreekt of beschadigd is.

23) Het verpakkingsmateriaal moet buiten het bereik van kinderen worden geplaatst.

24) Schakel de machine uit als de machinist afwezig is. Vraag voor reparaties een deskundige en gebruik originele reserveonderdelen.

25) Spoel de machine niet rechtstreeks met water.

26) Reinig het oppervlak periodiek op de juiste manier om schade door oxidatie of chemische interferentie te voorkomen.

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

Een hittepersmachine gebruikt temperatuur en druk met een bepaalde tijdsduur om afbeeldingen op artikelen over te brengen, en de overdracht wordt permanent in het product ingebed. Bedankt dat u voor onze hittepersmachine hebt gekozen. Lees deze gebruikershandleiding aandachtig door en bewaar hem voor toekomstig gebruik. Neem contact met ons op als u hulp nodig heeft.

PARAMETER

Item	Beschrijving	ZD-888	ZD-888/2
1	Waarderingen):	AC120V 60Hz 1460W (voor Amerikaanse gebruikers)	AC120V 60Hz 1460W (voor Amerikaanse gebruikers)	AC120V 60Hz 564W (voor Amerikaanse gebruikers)
2	Waarderingen):	AC230V 50Hz 1330W (voor Europese gebruiker)	AC230V 50Hz 1330W (voor Europese gebruiker)	AC230V 50Hz 483W (voor Europese gebruiker)
3	Warmtegrootte	15×15 inch (381*381mm)	15×15 inch (381*381mm)	30oz
4	Drukcompensatie	5 niveaus (P-1 / P-2 P-3 / P-4 / P-5)	5 niveaus (P-1 / P-2 P-3 / P-4 / P-5)	Handmatig
5	Temperatuurbereik	32°F -480°F (0-250°C)
6	Timerbereik	0-999S
7	Automatische uitschakeling	Schakel de machine uit als er gedurende 30 minuten geen actie plaatsvindt

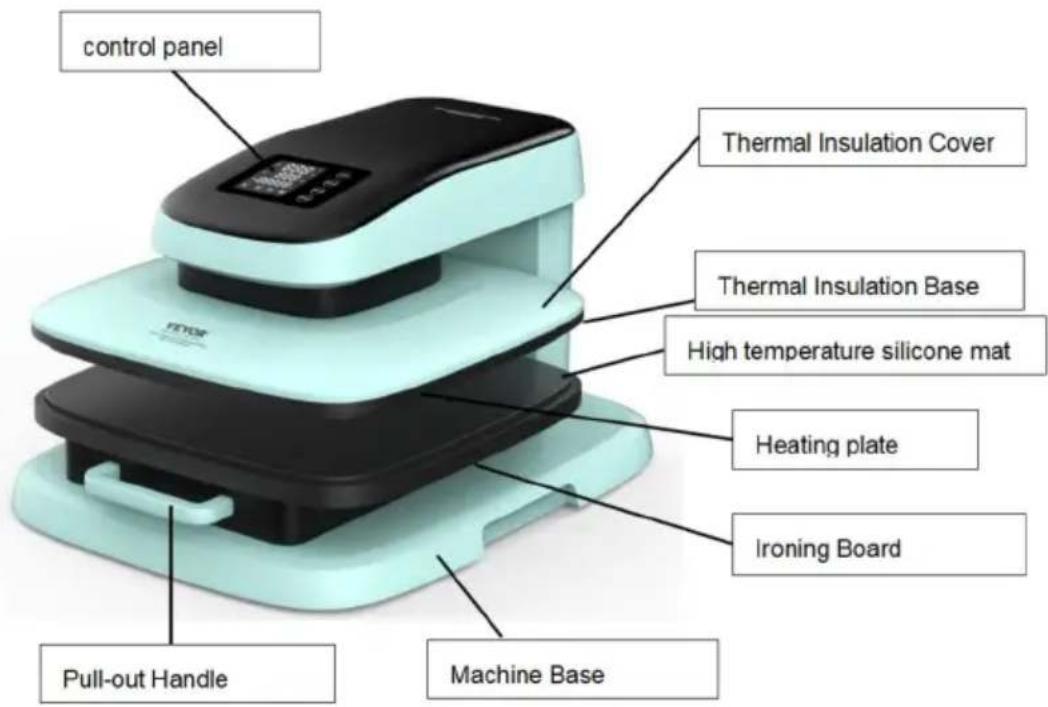

HOOFDSTRUCTUUR

Raak het verwarmingsgedeelte niet aan tijdens gebruik om brandwonden te voorkomen.

(Inclusief: thermische isolatieafdekking, thermische isolatiebasis en verwarmingsplaat.)

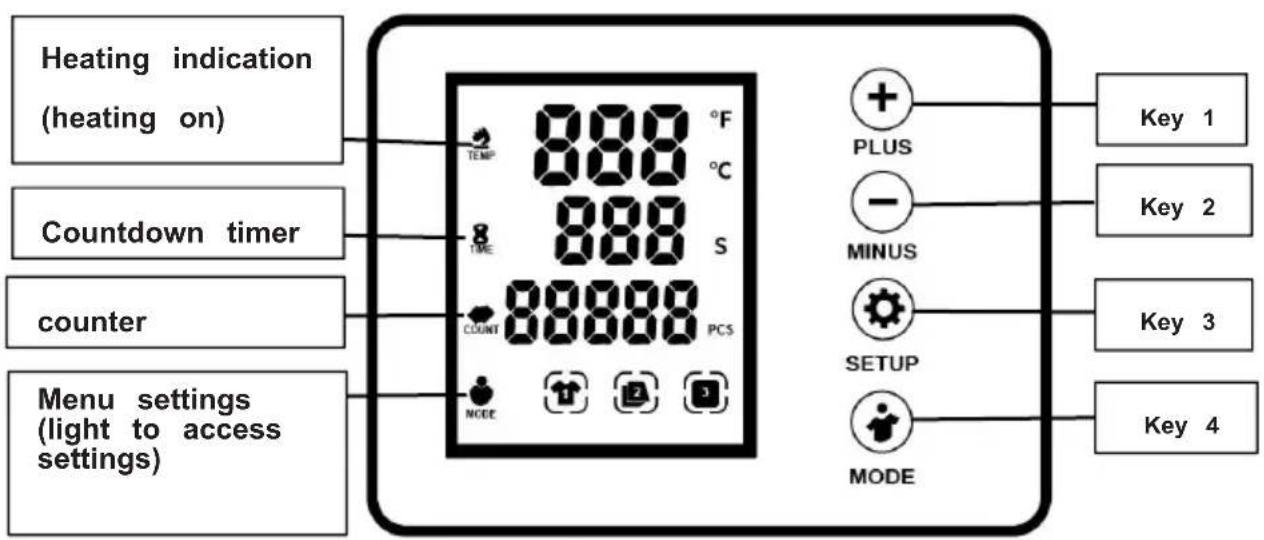

BEDIENINGSINTERFACE

Interface inclusief 4 bedieningstoetsen:

TOETS1 (+ PLUS): Instelgegevens; TOETS3 (SETUP): Schakelen tussen setup-items; TOETS2 (- MINUS): Setup-gegevens; TOETS4 (MODE): Snelle modusomschakeling

Functionele beschrijving van korte en lange toetsen:

A: TOETS1 (+ PLUS): Instelgegevens;

1: kort indrukken om te beginnen met rennen, motor omlaag om ervoor te zorgen dat het aftellen werkt, hot stamping werkt, aftellen naar het einde van het geluid 6 keer tips en einde. 2: Druk ongeveer 5 seconden lang in voor productiehoeveelheid PCS nul wissen

B: SLEUTEL2 (- MINUS): Instelgegevens;

1: Kort indrukken wordt gereset om te stoppen met draaien, de motor stijgt naar de bovenste eindschakelaar om te stoppen en stand-by te staan. 2: Herstel voornamelijk de snelle schakeltemperatuur en -tijd

Modus 1: temperatuur 302 graden Fahrenheit, tijd 60 seconden; Bijvoorbeeld voor het hittepersen van nylon T-shirts.

Modus 2: temperatuur 356 graden Fahrenheit, tijd 60 seconden; Bijvoorbeeld voor het hittepersen van muismatten.

Modus 3: temperatuur 392 graden Fahrenheit gedurende 60 seconden; Bijvoorbeeld voor katoenen tassen met hittepersing.

C: TOETS3 (SETUP): Schakelen tussen instellingsitems = SETUP

1: Kort indrukken voor temperatuurinstelling -> tijdinstelling -> Fahrenheit en Celsius conversie -> afsluiten

i. Display SH 302: Temperatuurinstelling (gegevens wijzigen met + toets - toets)

j. Display St 60: Tijdinstelling (gegevenswijziging met + toets - toets)

k. Display C/FF: °C naar °F conversie (gegevens wijzigen met + toets - toets)

I. Druk 4 keer kort om de instelling te verlaten

D: KEY4 (MODE): Snelle modusomschakeling

1: Eenmaal kort drukken voor snelle modusomschakeling, er zijn drie werkmodi, die overeenkomen met de klasse, een prompt en knipperend

Modus 1: temperatuur 302 graden Fahrenheit, tijd 60 seconden; Bijvoorbeeld voor het hittepersen van nylon T-shirts.

Modus 2: temperatuur 356 graden Fahrenheit, tijd 60 seconden; Bijvoorbeeld voor het hittepersen van muismatten.

Modus 3: temperatuur 392 graden Fahrenheit gedurende 40 seconden; bijvoorbeeld voor katoenen tassen met hittepersing.

Opmerking A. Kort indrukken om van modus te wisselen en de instellingswaarde tweemaal laten knipperen om snel te kunnen schakelen.

Opmerking B. Deze modusinstellingswaarde, u kunt kort op de instellingsitemschakelaar = SETUP drukken om te wijzigen, zal het geheugen van de gegevens opslaan.

2: De tellijn geeft P-1 weer, druk op de + (plus) toets om de druk te verhogen, zijn vijf niveaus (P-1/P-2/P-3/P-4/P-5) en de tijdlijn geeft 60 seconden weer.

Druk tot het gewenste niveau en maak vervolgens los om te persen en te stempelen.

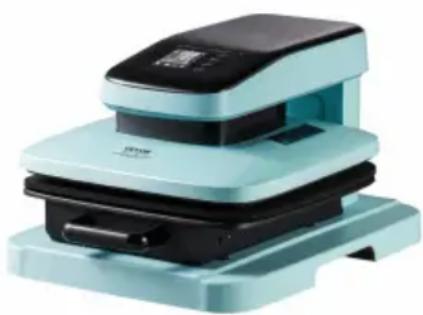

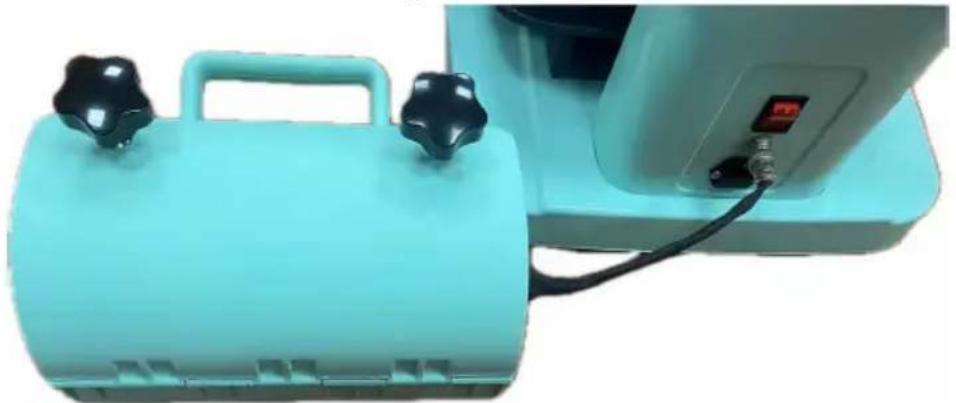

1. Verbind de externe verwarmingsmachine met de hoofdmachine, zie onderstaande afbeelding.

1. De bakmodus wijzigen na het aansluiten.

A. In de stand-bymodus knippert het MODE-lampje met tussenpozen van 1 seconde, wat de interne automatische werkmodus aangeeft terwijl de externe verwarming is uitgeschakeld. B. Druk in de standby-modus drie keer achter elkaar op de MINUS-toets. Het MODE-lampje blijft branden, wat aangeeft dat er gebruik wordt gemaakt van een extern verwarmingsvermogen. De interne automatische werkmodus is uitgeschakeld en deze modus schakelt ook de automatische neerwaartse drukfunctie uit voor extern hot stamping. C. Druk in de externe verwarmingsmodus drie keer achter elkaar op de MINUS-toets. Het MODE-lampje knippert met tussenpozen van 1 seconde, wat de interne automatische werkmodus aangeeft waarbij de externe verwarming is uitgeschakeld.

1. Installatiestappen

1. Druk vóór gebruik op de knop in de volgende afbeelding (Figuur ①), na het opstaan. Verwijder het witte kussen in de volgende afbeelding ②. Het kan normaal worden gebruikt.

1. De basisplaat van de handgreep kan voor gebruik worden uitgetrokken.

1. Verschillende items vereisen verschillende temperatuur- en tijdinstellingen omdat de materialen of dikte verschillend zijn.
2. Deze machine is niet geschikt voor gebruik door kinderen of voor

voedselverwerking.

1. Schakel de machine uit en trek de stekker uit het stopcontact als de machine niet in gebruik is.
2. De verwarmingsplaat koelt automatisch af tot kamertemperatuur als de hittepers langer dan 30 minuten niet wordt gebruikt.
3. Voor een beter onderhoud van de hittepers is de maximale insteltemperatuur 210 °C (410 °F).
4. Om te voorkomen dat de eerste transfer opnieuw wordt verwarmd bij het bedrukken van dubbelzijdige T-shirts, plaatst u een vel karton tussen het shirt, stelt u de hoogte in op minder druk en drukt u vervolgens aan.
5. De verwarmingsplaat kan enigszins rationeel heen en weer draaien. Dit komt door de bewegingsvrijheid binnen de klemconstructie en is normaal.

PROBLEEMOPLOSSING

1. De temperatuur daalt wanneer de machine begint met overbrengen

Het is normaal dat de machine binnen de 10 °C zakt, omdat het bedrukte artikel aanzienlijk koud is; een deel van de warmte wordt van de machine overgedragen op het bedrukte artikel, vooral bij het overbrengen van patronen op mokken en borden.

1. Gedrukt effect: de afdrukkleur is een bleek of vervaagd beeld

De druk is niet hoog genoeg of de temperatuur is te laag, de perstijd is te kort. Pas de druk/temperatuur aan of verleng de verwarmingstijd.

1. Afgedrukt effect: de afdrukkleur is te donker, diep of wazig

Reden 1: De temperatuur is te hoog of de perstijd is te lang. Pas de temperatuur aan of verminder de verwarmingstijd.

Reden 2: De perstijd is te kort of er wordt transferpapier van slechte kwaliteit gebruikt. Verhoog de verwarmingstijd of gebruik hoogwaardig transferpapier.

1. Het beeldscherm gaat niet aan of het beeldscherm werkt, maar de temperatuur wordt niet hoger.

Stuur ons alstublieft uw problemen. Onze medewerkers zullen met geduld instructies geven op basis van uw specifieke problemen.
