BEDIENUNGSANLEITUNG ZD-888 Vevor

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

HITZE DRUCK MASCHINE

8. Wichtige Sicherheitsanweisungen

Diese Bedienungsanleitung dient Ihrem Nutzen. Bitte lesen und befolgen Sie die darin beschriebenen Sicherheits-, Installations-, Wartungs- und Fehlerbehebungsschritte, um Ihre Sicherheit und Zufriedenheit zu gewährleisten.

Der Inhalt dieser Bedienungsanleitung basiert auf den neuesten Produktinformationen, die zum Zeitpunkt der Veröffentlichung verfügbar waren. Der Hersteller behält sich das Recht vor, jederzeit und ohne Vorankündigung Produktänderungen vorzunehmen.

Lassen Sie immer Ihren gesunden Menschenverstand walten und achten Sie besonders auf alle GEFAHR-, WARNUNG-, VORSICHT- und HINWEIS-Hinweise in diesem Handbuch.

Etiketten pflegen. Diese enthalten wichtige Informationen. Das Etikett Ihres Werkzeugs kann die folgenden Symbole enthalten. Die Symbole und ihre Definitionen lauten wie folgt:

	Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Wechselstrom
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine An Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen
	Gefahr!Es besteht die Gefahr von Personen- oder Umweltschäden! Ri eines elektrischen Schlages! Es besteht Verletzungsgefahr durch Stromschlag!

Entsorgungshinweise:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäische Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dür nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro-Elektronikgeräten abgegeben werden

WARNING

vor der Verwendung dieses Produkts alle Anweisungen und

Sicherheitswarnungen. Eine unsachgemäße Verwendung kann zu schweren Verletzungen oder Sachschäden führen.

1. Die Warnhinweise müssen sorgfältig befolgt werden, um Körperverletzungen zu vermeiden. Bei unsachgemäßer Verwendung kann es zu Stromschlägen, Bränden, Verletzungen und anderen Schäden kommen:

1) Ziehen Sie immer den Netzstecker, wenn Sie die Maschine bewegen.

2) Ziehen Sie immer den Netzstecker, wenn Sie Zubehör installieren.

3) Auf eine flache und stabile Plattform stellen.

4) Benutzen Sie diese Maschine nicht an einem gefährlichen Ort.

5) Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert.

6) Zerlegen und reparieren Sie diese Maschine nicht.

7) Verwenden Sie keine ungeeignete Steckdose.

8) Berühren Sie die Heizplatte nicht, wenn die Maschine in Betrieb ist.

9) Benutzen Sie das Gerät nicht in einer feuchten Umgebung oder bei Kontakt mit Wasser. Es darf keine Flüssigkeit in das Gerät gelangen, um einen Brand oder Stromschlag durch einen Kurzschluss zu verhindern.

10) Verwenden Sie kein Netzteil, das nicht der Nennspannung entspricht. Das Netzteil, das nicht der angegebenen Spannung entspricht, kann einen Brand oder Stromschlag verursachen.

11) Stellen Sie sicher, dass die Maschine geerdet ist, um Körperschäden zu

vermeiden.

12) Berühren Sie das bewegliche Teil während des Gebrauchs nicht mit den Fingern, um Verletzungen zu vermeiden.
13)Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie bitte den Netzstecker aus der Steckdose.
14) Bitte verwenden Sie es nicht mehr, wenn das Gerät raucht, einen eigenartigen Geruch verströmt, laut wird oder andere anormale Bedingungen vorliegen.
15) Wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden
16) Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
17) Um eine Gefahr durch unbeabsichtigtes Zurücksetzen der Thermosicherung zu vermeiden, darf dieses Gerät nicht über ein externes Schaltgerät, wie z. B. eine Zeitschaltuhr, mit Strom versorgt oder an einen Stromkreis angeschlossen werden, der vom Energieversorger regelmäßig ein- und ausgeschaltet wird.
18) Die Bedienung und Reparatur dieses Produkts muss von einer qualifizierten Person durchgeführt werden.
19) Bitte Installieren Sie diese Maschine gemäß unseren Anweisungen.
20) Nachdem Sie die Maschine ausgepackt haben, überprüfen Sie sie vollständig, um sicherzustellen, dass sie vollständig ist.
21) Nachdem Sie die Maschine ausgepackt haben, überprüfen Sie sie vollständig, um sicherzustellen, dass sie vollständig ist.
22) Wenn etwas fehlt oder beschädigt ist, konsultieren Sie bitte vor der Inbetriebnahme.
23) Das Verpackungsmaterial sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
24) Bitte schalten Sie die Maschine aus, wenn der Bediener abwesend ist. Wenn Sie eine Reparatur benötigen, wenden Sie sich bitte an einen Fachmann und verwenden Sie das Originalersatzteil.
25) Spülen Sie die Maschine nicht direkt mit Wasser ab.

26) Reinigen Sie die Oberfläche regelmäßig mit geeigneten Methoden, um Schäden durch Oxidation oder chemische Einwirkungen zu vermeiden.

FCC INFORMATION

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.
WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der

FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.

• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.

• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.

• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

INTRODUCTION

Eine Heißpressmaschine nutzt Temperatur und Druck über einen bestimmten Zeitraum, um Bilder auf Gegenstände zu übertragen, und die Übertragung wird dauerhaft in das Produkt eingebettet. Vielen Dank, dass Sie sich für unsere Heißpressmaschine entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Bitte kontaktieren Sie uns, wenn Sie Hilfe benötigen.

PARAMETER

Artikel	Beschreibung	ZD-888	ZD-888/2
1	Bewertung(en):	AC120V 60Hz1460W (Für US-Benutzer)	AC120V 60Hz 1460W(Für US-Benutzer)	AC120V 60Hz 564W(für US-Benutzer)
2	Bewertung(en):	AC230V 50Hz1330W (fürEuropa-Benutzer)	AC230V 50Hz 1330W(für Europa-Benutzer)	AC230V 50Hz 483W(für Benutzer inEuropa)
3	Wärmegröße	15×15 Zoll (381*381mm)	15×15 Zoll (381*381mm)	30oz
4	Druckausgleich	5 Stufen (P-1 / P-2P-3 / P-4 / P-5)	5 Stufen (P-1 / P-2 /P-3 / P-4 / P-5)	Handbuch

5	Temperaturbereich	32°F-480°F (0-250°C)
6	Timer-Bereich	0-999S
7	Automatische Abschaltung	Schalten Sie die Maschine aus, wenn 30 Minuten lang keine Akti erfolgt

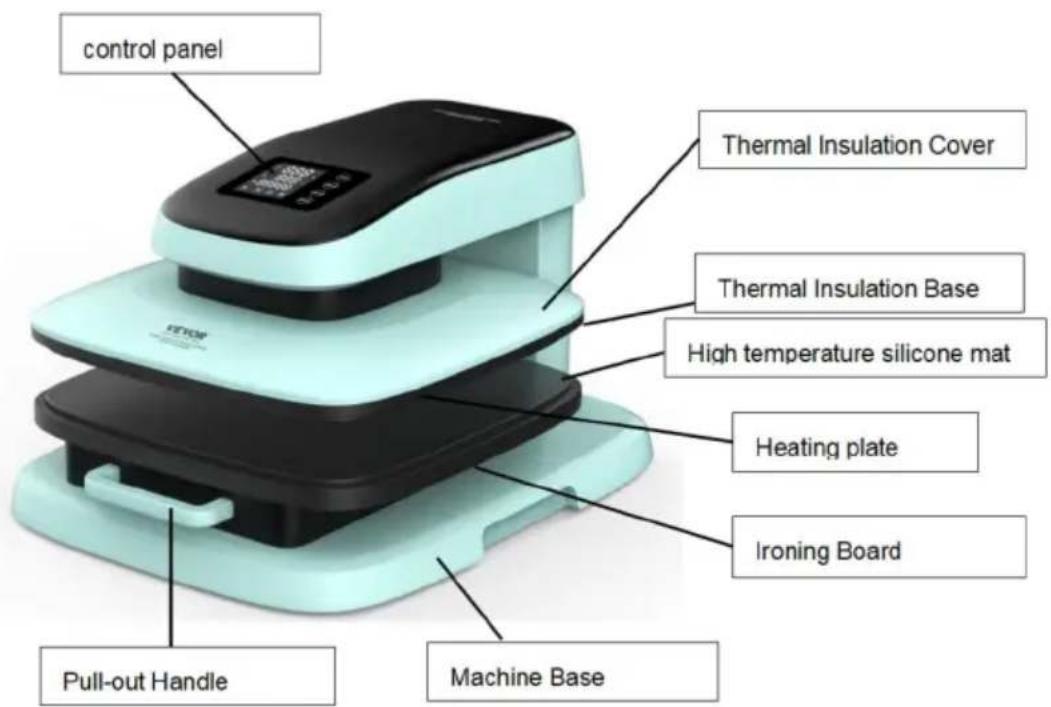

MAIN STRUCTURE

Berühren Sie den Heizbereich während des Gebrauchs nicht, um Verbrennungen zu vermeiden.

(Einschließlich: Wärmedämmabdeckung, Wärmedämmssockel und

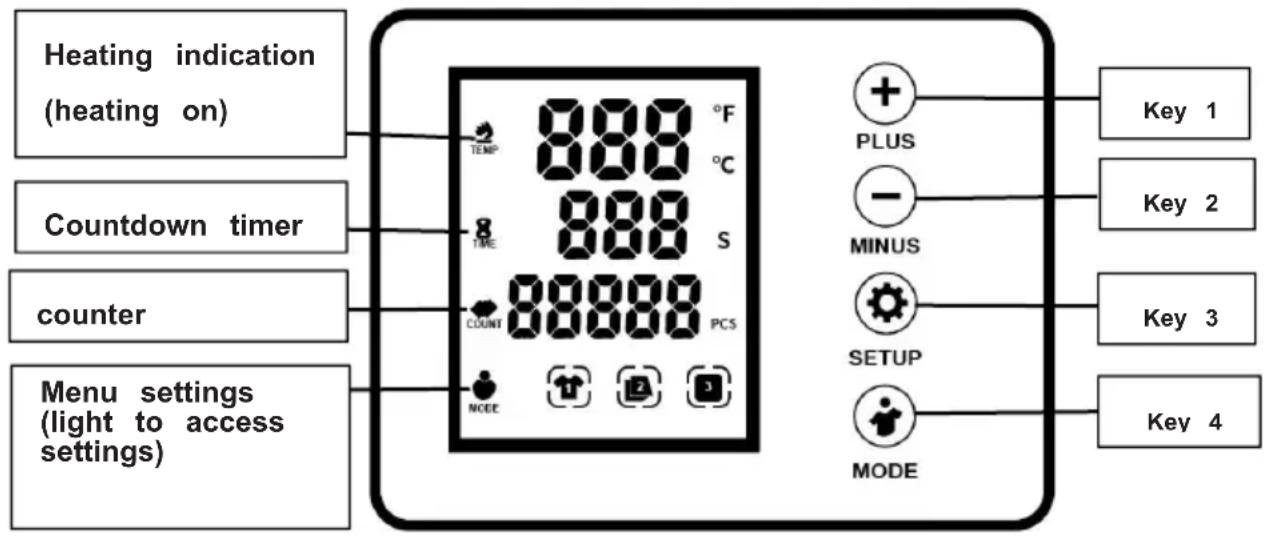

OPERATION INTERFACE

Schnittstelle inklusive 4 Bedientasten:

TASTE1 (+ PLUS): Setup-Daten; TASTE3 (SETUP): Umschalten des

Setup-Elements TASTE2 (- MINUS): Setup-Daten; TASTE4 (MODUS): Schnelle Modusumschaltung

Funktionsbeschreibung Kurz- und Langtasten:

A: TASTE1 (+ PLUS): Setup-Daten;

1: Kurz drücken, um den Betrieb zu starten, Motor herunterfahren, um sicherzustellen, dass der Countdown läuft, Heißprägearbeiten, Countdown bis zum Ende des Tons 6-mal kippen und beenden.

2: Drücken Sie etwa 5 Sekunden lang, um die Produktionsmenge (PCS) auf Null zu löschen

B: TASTE2 (- MINUS): Setup-Daten;

1: Kurzes Drücken wird zurückgesetzt, um den Betrieb zu stoppen, der Motor steigt zum oberen Endschalter, um zu stoppen und in den Standby-Modus zu gelangen.

2: Stellen Sie hauptsächlich die schnelle Schalttemperatur und -zeit wieder her Modus 1: Temperatur 302 Grad Fahrenheit, Zeit 60 Sekunden; Zum Beispiel für Nylon-T-Shirts durch Heißpressen.

Modus 2: Temperatur 356 Grad Fahrenheit, Zeit 60 Sekunden; Zum Beispiel für das Heißpressen von Mauspads.

Modus 3: Temperatur 392 Grad Fahrenheit für 60 Sekunden; Zum Beispiel für Baumwolltaschen durch Heißpressen.

C: TASTE3 (SETUP): Einstellungselementumschaltung = SETUP

1: Kurz drücken für Temperatureinstellung -> Zeiteinstellung -> Fahrenheit- und Celsius-Umrechnung -> Beenden

ac. Anzeige SH 302: Temperatureinstellung (Datenänderung mit +-Taste - Taste)

ad. Anzeige St 60: Zeiteinstellung (Datenänderung mit +-Taste - Taste)

ae. Anzeige C/FF: Umwandlung von °C in °F (Datenänderung durch +-Taste - Taste)

af. Drücken Sie viermal kurz, um die Einstellung zu verlassen

D: TASTE4 (MODUS): Schnelle Modusumschaltung

1: Drücken Sie einmal kurz, um den Modus schnell umzuschalten. Es gibt drei Arbeitsmodi, entsprechend der Klasse gibt es eine Eingabeaufforderung und ein Blinken

Modus 1: Temperatur 302 Grad Fahrenheit, Zeit 60 Sekunden; Zum Beispiel für Nylon-T-Shirts durch Heißpressen.

Modus 2: Temperatur 356 Grad Fahrenheit, Zeit 60 Sekunden; Zum Beispiel für das Heißpressen von Mauspads.

Modus 3: Temperatur 392 Grad Fahrenheit für 40 Sekunden; Zum Beispiel für Baumwolltaschen durch Heißpressen.

Hinweis A. Drücken Sie kurz, um den Modus zu wechseln, und blinken Sie den Einstellwert zweimal, um ein schnelles Umschalten zu erreichen.

Hinweis B. Diese Modus-Einstellungswerte können Sie durch kurzes Drücken des Einstellungselementschalters = SETUP ändern, wodurch der Speicher der Daten gespart wird.

2: In der Zählzeile wird P-1 angezeigt. Drücken Sie die Taste + (Plus), um den Druck zu erhöhen. Es gibt fünf Stufen (P-1/P-2/P-3/P-4/P-5) und die Die

Zeitleiste zeigt 60 Sekunden an. Drücken Sie bis zum erforderlichen Niveau und lösen Sie es dann, um es zu drücken und zu stempeln.

SWITCH BAKING MODE

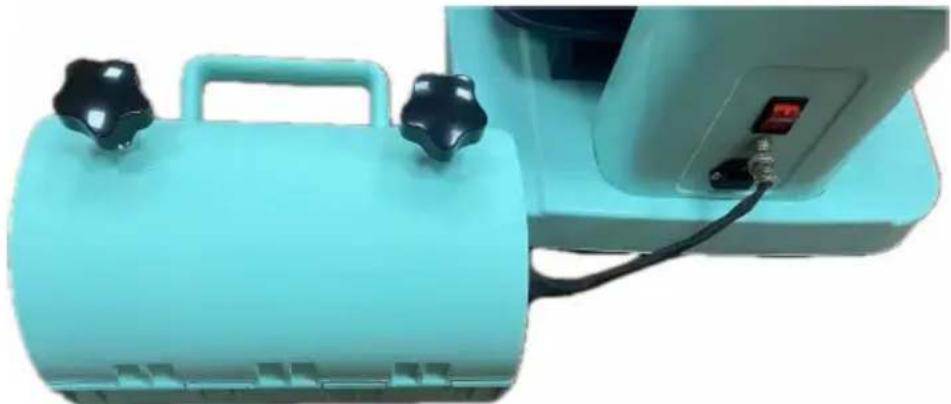

1. Verbinden Sie die externe Heizmaschine mit der Hauptmaschine (siehe Abbildung unten).

1. Umschalten des Backmodus nach dem Anschließen.

A. Im Standby-Modus blinkt die MODE-Leuchte in 1-Sekunden-Intervallen und zeigt damit den internen automatischen Arbeitsmodus bei ausgeschalteter externer Heizung an.

B. Drücken Sie im Standby-Modus dreimal hintereinander die MINUS-Taste. Die MODE-Leuchte leuchtet weiterhin und zeigt damit die Verwendung einer externen Heizleistung an. Der interne automatische Arbeitsmodus ist ausgeschaltet und dieser Modus deaktiviert auch die automatische Abwärtsdruckfunktion für das externe Heißprägen.

C. Drücken Sie im externen Heizleistungsmodus dreimal hintereinander die MINUS-Taste. Die MODE-Leuchte blinkt in 1-Sekunden-Intervallen und zeigt damit den internen automatischen Arbeitsmodus bei ausgeschalteter externer Heizung an.

ADDITIONAL TIPS

1. Installationsschritte

① Fastener×2 ② Handle×1 A

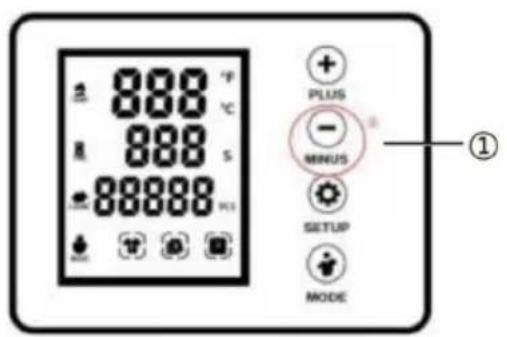

1. Drücken Sie vor dem Gebrauch die Taste (siehe Abbildung ①) und entfernen Sie nach dem Aufstehen das weiße Kissen (siehe Abbildung ②). Es kann normal verwendet werden.

888 °F ℃ 888 S 88888 PCS PLUS MINUS SETUP MODE ①

Abbildung ①

VECTOR ②

Abbildung ②

1. Die Griffgrundplatte kann zum Gebrauch herausgezogen werden.

1. Unterschiedliche Artikel erfordern unterschiedliche Temperatur- und Zeiteinstellungen, da die Materialien oder die Dicke unterschiedlich sind.
2. Diese Maschine ist nicht für die Benutzung durch Kinder oder für die Lebensmittelverarbeitung geeignet.
3. Bitte schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn das Gerät nicht verwendet wird.
4. Die Heizplatte kühlt automatisch auf Raumtemperatur ab, wenn die Transferpresse länger als 30 Minuten nicht benutzt wird.
5. Zur besseren Wartung der Heißpresse beträgt die maximale Einstelltemperatur 210 °C (410 °F).
6. Um beim Drucken doppelseitiger T-Shirts ein erneutes Erhitzen der ersten Übertragung zu vermeiden, legen Sie ein Blatt Pappe zwischen das T-Shirt, stellen Sie die Höhe auf weniger Druck ein und drücken Sie dann.
7. Die Heizplatte kann problemlos leicht hin und her schwenken. Dies liegt an der Bewegungsfreiheit innerhalb der Klemmbaugruppe und ist normal.

TROUBLE SHOOTING

1. Die Temperatur sinkt, wenn die Maschine mit der Übertragung beginn Es ist normal, wenn die Temperatur des Geräts auf weniger als 10 °C absinkt, da das Druckobjekt erheblich kalt ist; Ein Teil der Wärme wird von der Maschine auf das Druckgut übertragen, insbesondere beim Übertragen von Mustern auf Tassen und Teller.

2. Druckeffekt: Die Druckfarbe ist ein blasses oder verblasstes Bild Der Druck ist nicht hoch genug oder die Temperatur ist zu niedrig, die Presszeit ist zu kurz. Bitte passen Sie den Druck/die Temperatur an oder verlängern Sie die Aufheizzeit.

3. Druckeffekt: Die Druckfarbe ist zu dunkel, tief oder verschwommen

Grund 1: Die Temperatur ist zu hoch / oder die Presszeit ist zu lang. Bitte passen Sie die Temperatur an oder reduzieren Sie die Heizzeit.

Grund 2: Die Presszeit ist zu kurz/es wird Transferpapier von schlechter Qualität verwendet. Bitte erhöhen Sie die Aufheizzeit oder verwenden Sie

hochwertiges Transferpapier.

32. Der Bildschirm schaltet sich nicht ein oder der Bildschirm funktionier aber die Temperatur erwärmt sich nicht.

Bitte senden Sie uns Ihre Probleme. Unsere Mitarbeiter werden Ihnen geduldig Anweisungen geben, die auf Ihre spezifischen Probleme zugeschnitten sind.
