Märke	Vevor
Modell	ZD-888
Produkttyp	Värmepress
Storlek på värmeplatta	15 × 15 tum (381 × 381 mm)
Strömförsörjning (USA)	AC 120 V, 60 Hz, 1460 W
Strömförsörjning (Europa)	AC 230 V, 50 Hz, 1330 W
Temperaturområde	0 °C till 250 °C (32 °F till 480 °F)
Timerområde	0 till 999 sekunder
Tryckinställning	5 nivåer (P-1 till P-5)
Automatisk avstängning	Efter 30 minuters inaktivitet
Driftslägen	3 förinställda lägen (T-shirt, musmatta, bomullspåse)
Säkerhetsfunktioner	Obligatorisk jordning, automatisk avstängning, skydd mot oavsiktlig återställning
Underhåll och rengöring	Skölj inte med vatten; rengör regelbundet med en lämplig metod
Medföljande tillbehör	Vitt skyddskudde, avtagbar handtagsbasplatta
Reparerbarhet	Endast professionell reparation; använd originaldelar
Överensstämmelse	FCC del 15, WEEE-direktiv 2012/19/EU

Vanliga frågor - ZD-888 Vevor

Vad är strömförsörjningsspänningen för Vevor ZD-888 värmepress?

Pressen fungerar med 120 V 60 Hz (1460 W) för USA och 230 V 50 Hz (1330 W) för Europa. Kontrollera versionen före användning.

Hur ställer jag in temperatur och presstid?

Tryck på SETUP-knappen för att bläddra bland inställningarna: temperatur, tid, sedan °C/°F-omvandling. Använd + och - för att ändra värden. Inställningen sparas automatiskt.

Vilka förinställda lägen finns tillgängliga?

Tre lägen erbjuds: Läge 1 (302 °F / 60 s för nylon-T-shirts), Läge 2 (356 °F / 60 s för musmattor), Läge 3 (392 °F / 40 s för bomullspåsar). Tryck på MODE för att växla.

Hur justerar jag trycket?

Trycket ställs in på 5 nivåer (P-1 till P-5). I vänteläge, tryck på + för att öka trycket. Nivån visas på skärmen.

Vad gör jag om den överförda bilden är för blek?

Det kan bero på otillräckligt tryck, för låg temperatur eller för kort presstid. Öka trycket, temperaturen eller tiden efter behov.

Varför tänds inte skärmen eller värms plattan inte?

Kontrollera strömförsörjningen och sladden. Om problemet kvarstår, kontakta teknisk support via www.vevor.com/support.

Hur rengör jag värmepressen?

Skölj aldrig maskinen med vatten. Rengör ytan regelbundet med en mjuk trasa och ett icke-slipande rengöringsmedel för att undvika oxidation eller kemiska störningar.

Kan värmeplattan rotera?

Ja, en lätt fram- och bakåtrotering är normal på grund av glapp i klämanordningen.

Vilken är den rekommenderade maxtemperaturen?

För att skydda maskinen är den rekommenderade maxtemperaturen 210 °C (410 °F).

Hur använder jag funktionen för automatisk avstängning?

Maskinen stängs av automatiskt efter 30 minuters inaktivitet. Detta sparar energi och minskar risker.

BRUKSANVISNING ZD-888 Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

VÄRMEPRESSMASKIN

4. Viktiga säkerhetsinstruktioner

Denna bruksanvisning är avsedd för din fördel. Vänligen läs och följ stegen för säkerhet, installation, underhåll och felsökning som beskrivs här för att säkerställa din säkerhet och tillfredsställelse.

Innehållet i denna bruksanvisning är baserat på den senaste produktinformationen som var tillgänglig vid publiceringstillfället.

Tillverkaren förbehåller sig rätten att göra produktändringar när som helst utan föregående meddelande.

Använd alltid sunt förnuft och var särskilt uppmärksam på alla uttalanden om FARA, VARNING, FÖRSIKTIGHET och OBSERVERA i denna handbok.

Underhåll etiketter. Dessa innehåller viktig information. Etiketten på ditt verktyg kan innehålla följande symboler. Symbolerna och deras definitioner är följande:

	Varning - För att minska risken för skada måste användaren bruksanvisningen noggrant.
	Växelström
	Denna symbol, placerad före en säkerhetskommentar, indikerar slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skad brand eller elstöt, följ alltid rekommendationerna nedan .
	Fara!Risk för personskador eller miljöskador! Risk för elektriska stötRisk för personskada genom elektriska stötar!

Avfallshanteringsinformation:

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

VARNING

Innan du använder denna produkt, vänligen läs och förstå alla instruktioner och säkerhetsvarningar. Felaktig användning kan leda till allvarliga skador eller skador på egendom.

1. Varningar måste följas noggrant för att undvika kroppsskador. Felaktig användning kan leda till elektriska stötar, brand, personskador och andra skador:

1) Dra ur kontakten när du flyttar maskinen. 2) Dra ur kontakten när du installerar tillbehör. 3) Placera på en platt och stabil plattform. 4) Använd inte denna maskin på en farlig plats. 5) Använd inte när maskinen inte fungerar som den ska. 6) Ta inte isär och reparera denna maskin. 7) Använd inte ett olämpligt eluttag. 8) Rör inte vid värmeplattan när maskinen är igång. 9) Använd den inte i en fuktig miljö eller i kontakt med vatten. Låt inte vätska infiltrera maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning. 10) Använd inte strömförsörjning som inte uppfyller märkspänningen.

Strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller elektriska stötar.

11) Se till att maskinen är jordad för att undvika personskador. 12) Vidrör inte rörliga delar med fingrarna under användning för att undvika skador. 13) Om maskinen inte används under en längre tid, dra ut nätsladden ur uttaget. 14) Sluta använda maskinen om den ryker, avger en speciell lukt

eller blir bullrig, eller under andra onormala förhållanden.

15) Om de har fått övervakning eller instruktioner om hur apparaten används på ett säkert sätt och förstår riskerna med användningen. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn. 16) Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller enhet som finns tillgänglig från tillverkaren eller dess servicerepresentant. 17) För att undvika fara på grund av oavsiktlig återställning av termoavstängningen får denna apparat inte försörjas via en extern omkopplingsenhet, såsom en timer, eller anslutas till en krets som regelbundet slås på och av av elverket. 18) Användning och fixering av denna produkt måste utföras av kvalificerad personal. 19) Installera denna maskin enligt våra instruktioner. 20) När du har packat upp maskinen, kontrollera den noggrant för att säkerställa att den är komplett. 21) När du har packat upp maskinen, kontrollera den noggrant för att säkerställa att den är komplett. 22) Om något saknas eller är skadat, kontakta oss innan användning. 23) Förpackningsmaterialet bör placeras utom räckhåll för barn. 24) Stäng av maskinen när operatören är frånvarande. Om reparation behövs, kontakta en expert och använd originalreservdelar. 25) Skölj inte maskinen direkt med vatten. 26) Rengör ytan regelbundet med lämplig metod för att förhindra skador orsakade av oxidation eller kemisk påverkan.

FCC-INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

INTRODUKTION

En värmepressmaskin använder temperatur och tryck med en viss tid för att överföra bilder på föremål, och överföringen är permanent inbäddad i produkten. Tack för att du valde vår värmepressmaskin. Läs denna bruksanvisning noggrant och spara den för framtida referens. Kontakta oss om du behöver hjälp.

PARAMETER

Artikel	Beskrivning	ZD-888	ZD-888/2
1	Betyg:	AC120V 60Hz1460W (för amerikansk användare)	AC120V 60Hz1460W (för amerikansk användare)	AC120V 60Hz564W (för amerikansk användare)
2	Betyg:	AC230V 50Hz1330W (För Europa-användare)	AC230V 50Hz1330W (För Europa-användare)	AC230V 50Hz483W (För Europa-användare)
3	Värmestorlek	15×15 tum (381*381 mm)	15×15 tum (381*381 mm)	30 oz
4	Tryckkompensering	5 nivåer (P-1 / P-2 P-3 / P-4 / P-5)	5 nivåer (P-1 / P-2 / P-3 / P-4 / P-5)	Manuell
5	Temperaturvariation	32°F -480°F (0-250°C)
6	Timerintervall	0-999S
7	Automatisk avstängning	Stäng av maskinen om det inte sker någon åtgård under 30 mir

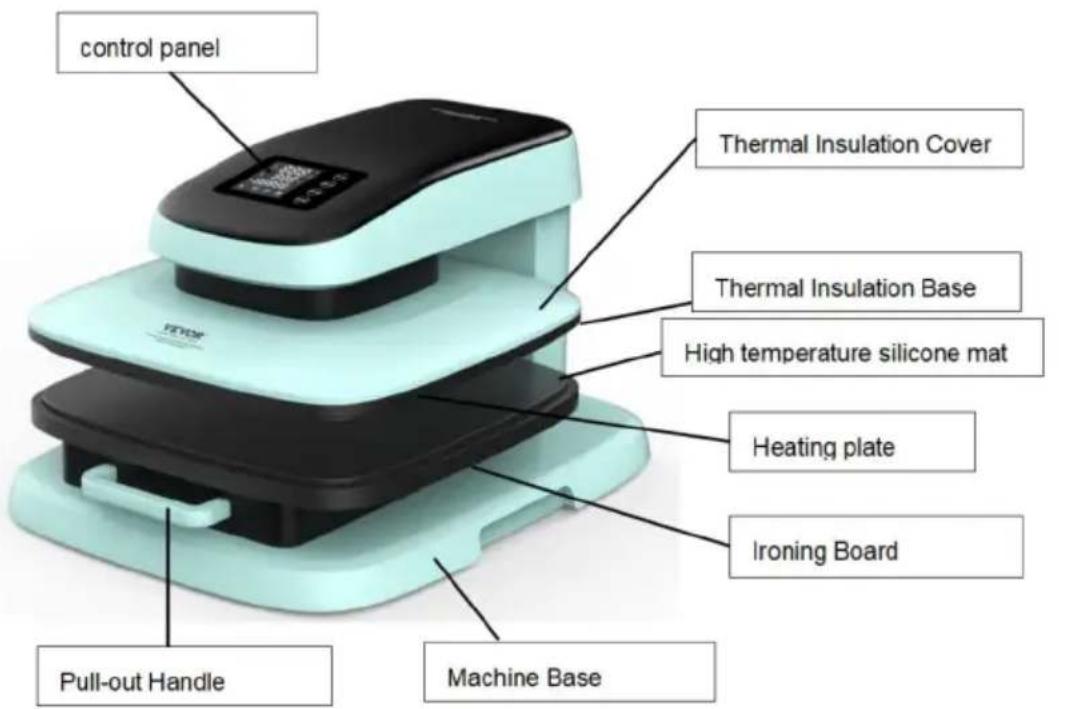

HUVUDSTRUKTUR

Rör inte vid värmeområdet när det används för att undvika brännskador. (Inklusive: värmeisoleringsskydd, värmeisoleringsbas och värmeplatta.)

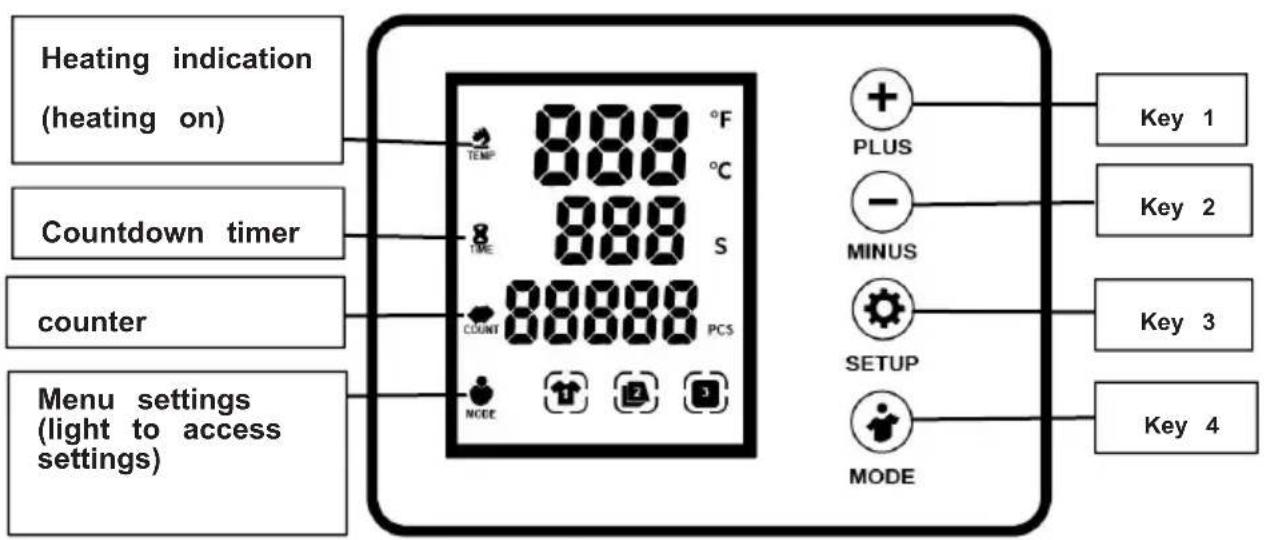

OPERATIONSGRÄNSSNITT

KEY1 (+ PLUS): Inställningsdata; KEY3 (SETUP): Byte av inställningsobjekt KEY2 (- MINUS): Inställningsdata; KEY4 (LÄGE): Snabb lägesväxling

Funktionsbeskrivning av korta och långa tangenter:

A: KEY1 (+ PLUS): Inställningsdata;

1: Kort tryckning för att börja köra, motor ner för att se till att nedräkningen, varmstämpling fungerar, nedräkning till slutet av ljudet 6 gånger tips och slut. 2: Långt tryck ca 5 sekunder för produktionskvantitet PCS noll

B: KEY2 (- MINUS): Inställningsdata;

1: Kort tryck återställs för att sluta gå, motorn stiger till den övre gränslägesbrytaren för att stanna och standby. 2: Återställ huvudsakligen snabb växlingstemperatur och tid

Läge 1: temperatur 302 grader Fahrenheit, tid 60 sekunder; Till exempel för värmepressning av nylon T-shirts.

Läge 2: Temperatur 356 grader Fahrenheit, tid 60 sekunder; Till exempel för musmatta värmepressning.

Läge 3: Temperatur 392 grader Fahrenheit i 60 sekunder; Till exempel för bomullspåsar värmepressning.

C: KEY3 (SETUP): Växling av inställningsalternativ = SETUP

1: Kort tryck för temperaturinställning -> tidsinställning -> Fahrenheit och Celsius konvertering -> avsluta m. Display SH 302: Temperaturinställning (dataändring med + tangent - tangent) n. Display St 60: Tidsinställning (dataändring med + tangent - tangent)

o. Display C/FF : °C till °F konvertering (dataändring med + tangent - tangent) p. Kort tryck 4 gånger för att avsluta inställningen

D: KEY4 (LÄGE): Snabb lägesväxling

1: Kort tryck en gång för snabb lägesväxling, det finns tre arbetslägen, motsvarande klassen har en uppmaning och blinkar

Läge 1: temperatur 302 grader Fahrenheit, tid 60 sekunder; Till exempel för värmepressning av nylon T-shirts.

Läge 2: Temperatur 356 grader Fahrenheit, tid 60 sekunder; Till exempel för musmatta värmepressning.

Läge 3: Temperatur 392 grader Fahrenheit i 40 sekunder; Till exempel för bomullspåsar värmepressning.

Notera A. Kort tryck för att växla läge och blinka inställningsvärdet två gånger för att uppnå snabb växling.

Obs. B. Dessa lägesinställningsvärden, kan du kort trycka på inställningsalternativet switch = SETUP för att ändra, kommer att spara minnet av data.

2: Räkneraden visar P-1, tryck på + (plus) knappen för att öka trycket, det finns fem nivåer (P-1/P-2/P-3/P-4/P-5), och Tidslinjen visar 60 sekunder. Tryck till önskad nivå och lossa sedan för att trycka och stämpla.

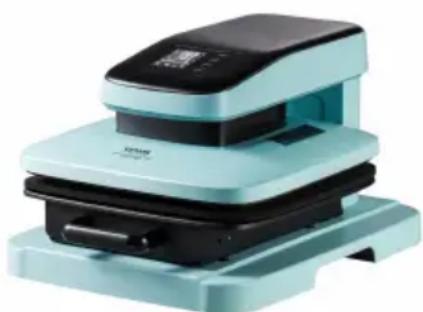

BYT BAKNINGSLÄGE

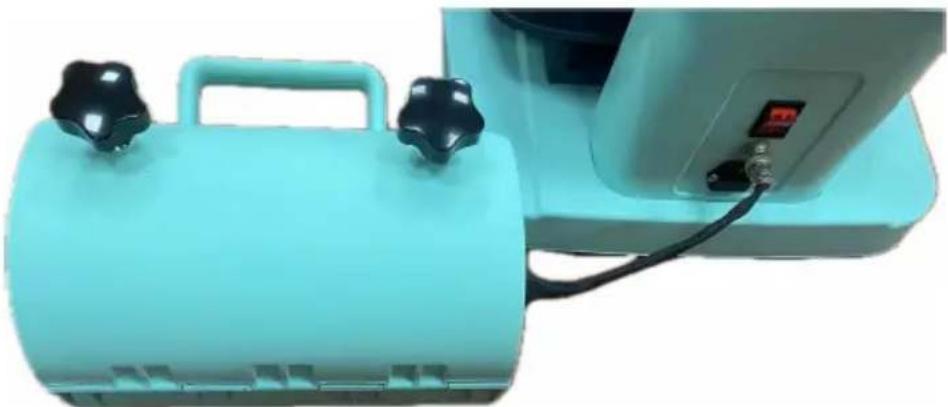

1. Anslut den externa värmemaskinen till huvudmaskinen, se bilden nedan.

1. Växla bakningsläge efter anslutning.

A. I standbyläge blinkar MODE-lampan med 1-sekunds intervaller, vilket indikerar det interna automatiska arbetsläget med extern uppvärmning avstängd. B. I standby-läge, tryck på MINUS-knappen tre gånger i följd. MODE-lampan förblir tänd, vilket indikerar användningen av extern värmeeffekt. Det interna automatiska arbetsläget är avstängt, och detta läge inaktiverar också den automatiska nedåttrycksfunktionen för extern varmstämpling. C. I läge för extern värmeeffekt, tryck på MINUS-knappen tre gånger i följd. MODE-lampan blinkar med 1-sekunds intervall, vilket indikerar det interna automatiska arbetsläget med extern uppvärmning avstängd.

YTTERLIGARE TIPS

1. Installationssteg

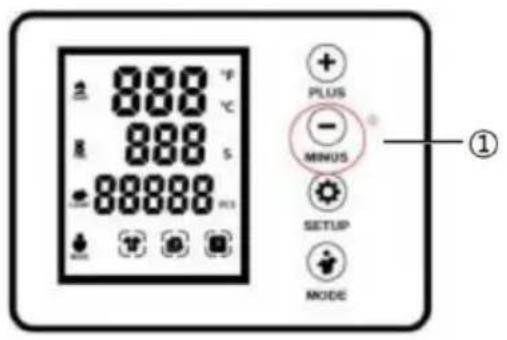

1. Innan användning, tryck på i följande figur Figur ①, efter att ha höjts Ta bor den vita kudden i följande figur ②. Den kan användas normalt.

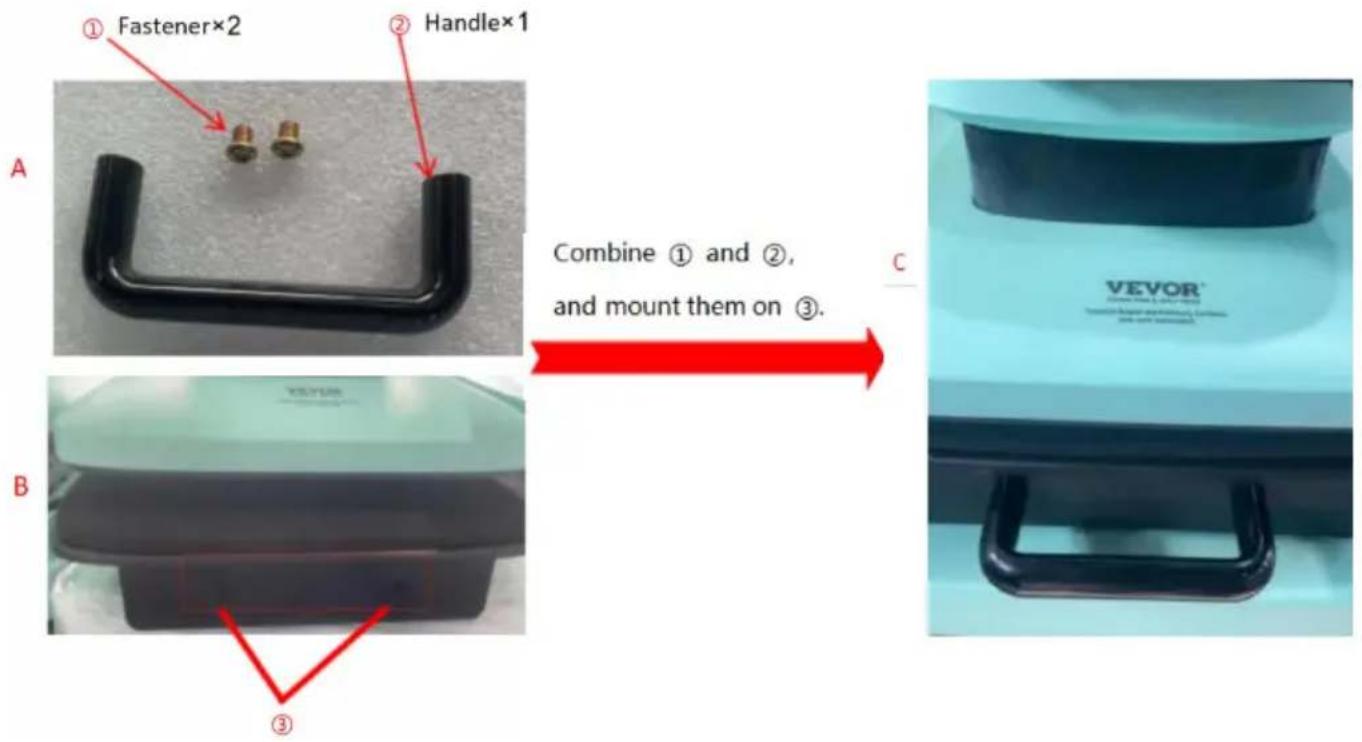

1. Handtagets bottenplatta kan dras ut för användning.

1. Olika föremål kommer att kräva olika temperatur- och tidsinställningar eftersom materialen eller tjockleken är olika.
2. Denna maskin är inte lämplig för barn att använda eller för livsmedelsbearbetning.
3. Stäng av maskinen och dra ur nätsladden när maskinen inte används.
4. Värmeplattan kyls automatiskt ner till rumstemperatur om värmepressen inte används i mer än 30 minuter.
5. För bättre underhåll av värmepressen är den maximala inställningstemperaturen 210°C (410 °F).
6. För att undvika att värma upp den första överföringen när du skriver ut dubbelsidiga T-shirts, sätt in ett kartongark mellan tröjan, justera höjden till mindre tryck och tryck sedan.
7. Värmeplattan kan rationellt svänga något fram och tillbaka. Detta beror på rörelsetillägget i klämenheten, och det är normalt.

FELSÖKNING

1. Temperaturen sjunker när maskinen börjar överföra

Det är normalt om maskinen sjunker inom 10 °C, eftersom det tryckta föremålet är avsevärt kallt; en del av värmen överförs från maskinen till det tryckta föremålet, speciellt vid överföring av mönster på muggar och tallrikar.

1. Utskriven effekt: utskriftsfärg är en blek eller blek bild

Trycket är inte tillräckligt högt eller temperaturen är för låg, presstiden är för kort. Justera trycket/temperaturen eller öka uppvärmningstiden.

1. Utskriven effekt: utskriftsfärgen är för mörk, djup eller suddig

Orsak 1: Temperaturen är för hög / eller presstiden är för lång. Justera temperaturen eller minska uppvärmningstiden.

Orsak 2: Presstiden är för kort/ använder överföringspapper av dålig kvalitet. Öka uppvärmningstiden eller använd transferpapper av hög kvalitet.

1. Display-skärmen slås inte på eller skärmen fungerar men temperaturen värms inte upp.

Snälla skicka oss dina problem. Vår personal kommer att ge instruktioner enligt dina specifika problem med tålamod.
