GEBRUIKSAANWIJZING TWCA 30A1 TRONIC

Bedienings- en veiligheidsinstructies

PL

BEZPRZEWODOWA ŁADOWARKA QI

Gebruik en veiligheidsrichtlijnen Pagina 60

PL

Gebruikte waarschuwingen en symbolen.... Pagina 61

Inleiding ...... Pagina 63

Beoogd gebruik...... Pagina 63

Verklaring met betrekking tot handelsmerken ...... Pagina 63

Veiligheidsopmerkingen...... Pagina 64

Beschrijving van de onderdelen.... Pagina 67

Technische gegevens...... Pagina 67

Inhoud verpakking...... Pagina 69

Voor het gebruik ...... Pagina 70

Gebruik ...... Pagina 70

Problemen oplossen ...... Pagina 73

Opbergen indien niet in gebruik ...... Pagina 74

Reinigen ...... Pagina 74

Afvoer ...... Pagina 75

Vereenvoudigde EU-conformiteitsverklaring ...... Pagina 76

Garantie en service.... Pagina 76

Garantie ...... Pagina 76

Afwikkeling in geval van garantie...... Pagina 77

Service....Pagina 77

Gebruikte waarschuwingen en symbolenDeze gebruiksaanwijzing, verpakking, apparaat en voedingseenheid bevatten de volgende symbolen en waarschuwingen:
	GEVAAR! Dit symbool met het signaalwoord “GEVAAR” geeft een gevaar aan met een hoog risiconiveau dat, als dit niet wordt vermeden, ernstig letsel of de dood kan veroorzaken.
	WAARSCHUWING! Dit symbool met het signaalwoord “WAARSCHUWING” geeft een gevaar met een middelmatig risiconiveau aan dat, als hier geen aandacht aan wordt besteed, ernstig letsel ten gevolge kan hebben.
	LET OP! Dit symbool met het signaalwoord “LET OP” geeft een gevaar met een laag risiconiveau aan dat, als hier geen aandacht aan wordt besteed, enig of matig letsel ten gevolge kan hebben.
	LET OP! Dit symbool met het signaalwoord “ LET OP” geeft mogelijke schde aan eigendommen aan die, als deze niet wordt voorkomen, kan leiden tot schade.OPMERKING: Dit symbool met het signaalwoord "OPMERKING" biedt aanvullende nuttige informatie.
	Gelijkstroom / -spanning
	Wisselstroom / -spanning
	Gebruik het product alleen in droge binnenruimtes.
	Beschermingsklasse II Het product is dubbel geïsoleerd en er is geen veiligheidsverbinding met aarding nodig
	"Qi" en het Qi-logo zijn handelsmerken van het Wireless Power Consortium (WPC)
	Dit symbool betekent dat de bedieningsinstructies moeten worden gevolgd voor het gebruik van het product.
	De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing zijn op dit product.

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

-Beoogdgebruik

De DRAADLOZE QI-OPLADER (hierna "product" genoemd) is een apparaat voor informatietechnologie. Dit product is uitsluitend bedoeld voor het laden van mobiele apparaten die gebruik maken van de Qi-technologie. Andere apparaten kunnen met dit product niet worden geladen. Het product is bedoeld voor priv'egebruik en niet voor commerciële toepassingen. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van niet-geautoriseerde modificaties of onjuist gebruik.

●Verklaring met betrekking tot handelsmerken

■ ^® is USB gedeponeerd handelsmerk van USB Implementers Forum, Inc.
■ "Qi" en het Qi-logo zijn handelsmerken van het Wireless Power Consortium (WPC).
- Het handelsmerk en de handelsnaam TRONIC zijn het eigendom van hun respectieve eigenaren.

- Overige productnamen en producten zijn mogelijk handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren.

Veiligheidsopmerkingen

Maak uzelf voordat u het product gebruikt, bekend met alle veiligheidsinformatie en instructies voor het gebruik. Als u dit product aan anderen geeft, geef dan ook alle documenten mee!

⚠ WAARSCHUWING! LEVENSGEVAAR EN RISICO VOOR ONGELUKKEN VOOR KINDEREN!

⚠ GEVAAR! VERSTIKKINGSGEVAAR! Laat kinderen nooit zonder toezicht achter met het verpakkingsmateriaal. Het verpakkingsmateriaal vormt een verstikkingsrisico. Kinderen onderschatten deze gevaren. Het verpakkingsmateriaal is geen speelgoed.

- Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis als ze onder toezicht staan of als ze instructies hebben gekregen betreffende het veilige gebruik van het toestel en de berokken gevaren begrijpen. Laat kinderen niet met het apparaat spelen. Onderhoud en reiniging mogen niet door kinderen worden uitgevoerd zonder toezicht. Het product is geen speelgoed.

⚠ LET OP! Schade aan eigendommen

• Controleer het product voor elk gebruik. Gebruik het niet meer als schade aan het product of de aansluitkabel is vastgesteld.
• Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.
  ■ Houd het product weg van vocht, lekkend en opspattend water.

Plaats geen brandende kaarsen of ander open vuur op of b het product.

- Verbreek direct de USB-aansluiting bij rook of ongebruikelijk geluiden of geuren.

Plotselinge temperatuurwijzigingen kunnen condensatie binnen het product veroorzaken. Laat het product in dat geval enige tijd acclimatiseren voordat u het weer gebruikt om kortsluiting te voorkomen.

- Gebruik het product niet in de buurt van warmtebronnen, zoals radiatoren of andere apparaten die warmte afgeven.

■ Werp het product niet in het vuur en stel het niet bloot aan hoge temperaturen.

- Open het product nooit. Het bevat geen interne onderdelen die onderhoud behoeven.

- Het product mag niet worden afgedekt tijdens het gebruik, we mogen geen vreemde voorwerpen in het product worden ingevoerd, er mogen geen vreemde voorwerpen op het Qi-laadoppervlak liggen tijdens het gebruik.

■ Het product mag niet worden opgeladen via een PC of notebook vanwege het hoge stroomverbruik.

- Gebruik het product niet in vliegtuigen, ziekenhuizen, onderhoudsruimten, of in de nabijheid van medische elektronische systemen. De overgebrachte draadloze signalen kunnen de werking van gevoelige elektronica beïnvloeden.

Houd het product ten minste 20 cm uit de buurt van pacemakers of implanteerbare cardioverter-defilibratoren, omdat de elektromagnetische straling de werking van pacemakers kan beïnvloeden.

- De afgegeven radiogolven kunnen interferentie veroorzaker in gehoorapparaten.

• Gebruik het product nooit in de buurt van brandbare gassen of mogelijk explosieve gebieden (zoals schilderwerkplaatsen), omdat de afgegeven radiogolven explosies en brand kunnen veroorzaken.
  OWIM GmbH & Co KG is niet verantwoordelijk voor interferentie met radio's en tv's als gevolg van ongeautoriseerde modificatie van het product. OWIM GmbH & Co KG accepteert geen verantwoordelijkheid voor het gebruiken van of vervangen door kabels en producten die niet door OWIM worden gedistribueerd.
• Het is de uitsluitende verantwoordelijkheid van de gebruiker van het product om storingen op te lossen als gevolg van ongeautoriseerde wijzigingen aan het product en de vervanging van de gelijke gewijzigde producten.

⚠ WAARSCHUWING! Gevaar voor elektrische schok!

• Controleer voordat u de netadapter gebruikt of de beschikbare netspanning overeenkomt met de voor de netvoeding benodigde bedrijfsspanning (100–240 V\~, 50 / 60 Hz).
  ■ Voorafgaand aan het gebruik van het product, moet u verifiëren dat het product, de netvoeding en de kabelaansluiting niet beschadigd zijn! Gebruik nooit een beschadigd product!
  De netadapter moet in een gemakkelijk toegankelijk stopcontact worden gestoken, zodat deze in geval van nood gemakkelijk kan worden losgekoppeld.
• Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.
• Het product is uitsluitend geschikt voor gebruik met de meegeleverde voedingsadapter (modelnr. HG08421A, HG08421B).

■ Trek de voedingsadapter uit het stopcontact om het product volledig uit te schakelen.

Uitsluitend voor gebruik binnenshuis.

Stel het apparaat niet bloot aan rechtstreeks zonlicht of vo

- Beschrijving van de onderdelen

Raadpleeg de uitklapbare pagina.

1 Qi-laadgebied 1
2 LED-indicatielampje 1
3 LED-indicatielampje 2
4 Qi-laadgebied 2
5 USB type C-ingang
6 USB-adapter
7 USB type C-stekker
8 USB-laadkabel
9 USB type C-stekker
10 Gebruiksaanwijzing

Bedrijfstemperatuur: 5 - 35 °C

Opslagtemperatuur: 0 - 45 °C

Vochtigheid

(geen condens): 10 - 70 %

Lengte USB-laadkabel: ca. 1 m

Invoer: 5 V

3 A

Afgegeven vermogen: 2 x 5 W max.

OF

Invoer: 9 V

$$ \begin{array}{l} 3 \mathrm{A} / \ 1 2 \mathrm{V} = - 2, 5 \mathrm{A} / \ 1 5 \mathrm{V} = - 2 \mathrm{A} \ \end{array} $$

Afgegeven vermogen: 2 x 10 W Max.

Totaal vermogen: 20 W max.*

Frequentieband: 111,0 - 130,8 kHz

(H-veld): -3.39 dBuA/m op een afstand van 10m

Maximum afstand tussen

lader en mobiele apparaat: ≤ 5 mm

* i OPMERKING: Gebruik de USB-laadkabel 8 en de USB-adapter 6 voor 20 W uitgangsvermogen.

USB adapter

Distributeur: OWIM GmbH & Co. KG

HRA 721742

Uitgangsstroom:	3,0 A (bij 5,0 V--- uitgang)
	3,0 A (bij 9,0 V--- uitgang)
	2,5 A (bij 12,0 V--- uitgang)
	2,0 A (bij 15,0 V--- uitgang)
Uitgangsvermogen:	15,0 W (bij 5,0 V--- uitgang)
	27,0 W (bij 9,0 V--- uitgang)
	30,0 W (bij 12,0 V--- uitgang)
	30,0 W (bij 15,0 V--- uitgang)
Gemiddelde actieve efficiëntie:	82,1 %
Efficiëntie bij lage belasting (10 %):	76,7 %
Energieverbruik bij geen belasting:	0,05 W
Beschermingsklasse:	II / ☐

OPMERKING:

De specificaties en het ontwerp kunnen zonder bericht vooraf worden gewijzigd Voor het gebruik.

●Inhoud verpakking

1 Draadloze Qi-oplader
1 USB-adapter
1 USB-laadkabel
1 gebruiksaanwijzing

●Voor het gebruik

i OPMERKING:

■ Controleer voor het gebruik of de inhoud van de verpakking volledig en onbeschadigd is.
Alle onderdelen moeten worden uitgepakt en het verpakkingsmateriaal moet volledig worden verwijderd.
In geval van schade of ontbrekende onderdelen neemt u contact op met de dealer die dit product verkocht.

Gebruik

⚠ LET OP! Het product mag niet worden opgeladen via een PC of notebook vanwege het hoge stroomverbruik.

i OPMERKING:

■ Het product ondersteunt uitsluitend apparaten met de Qi draadloze technologie.

Uw apparaat opladen

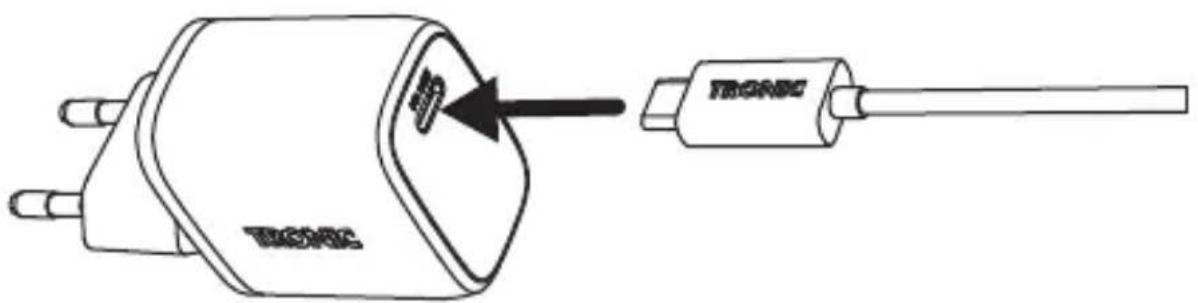

1. Steek de USB type C-stekker 7 van de USB-laadkabel 8 in de USB-poort op de USB-adapter 6 en steek de USB type C-stekker 9 in USB type C-ingang 5 van het product.

TECNRC TECNRC

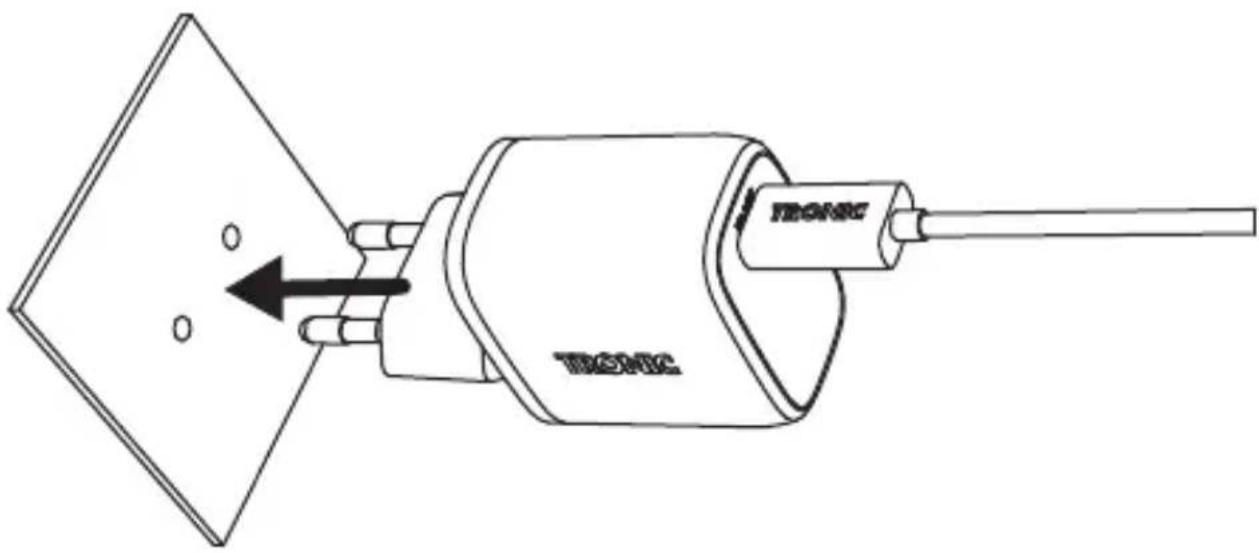

1. Steek de USB-adapter 6 in een gemakkelijk toegankelijk stopcontact.

TEGNC TEGNC

1. LED-indicator 1 2 en 2 3 gaan branden gedurende 2 seconden wanneer het product in de modus Stand-by staat en er geen mobiel apparaat op Qi-laadoppervlak 1 1 of 2 4 .

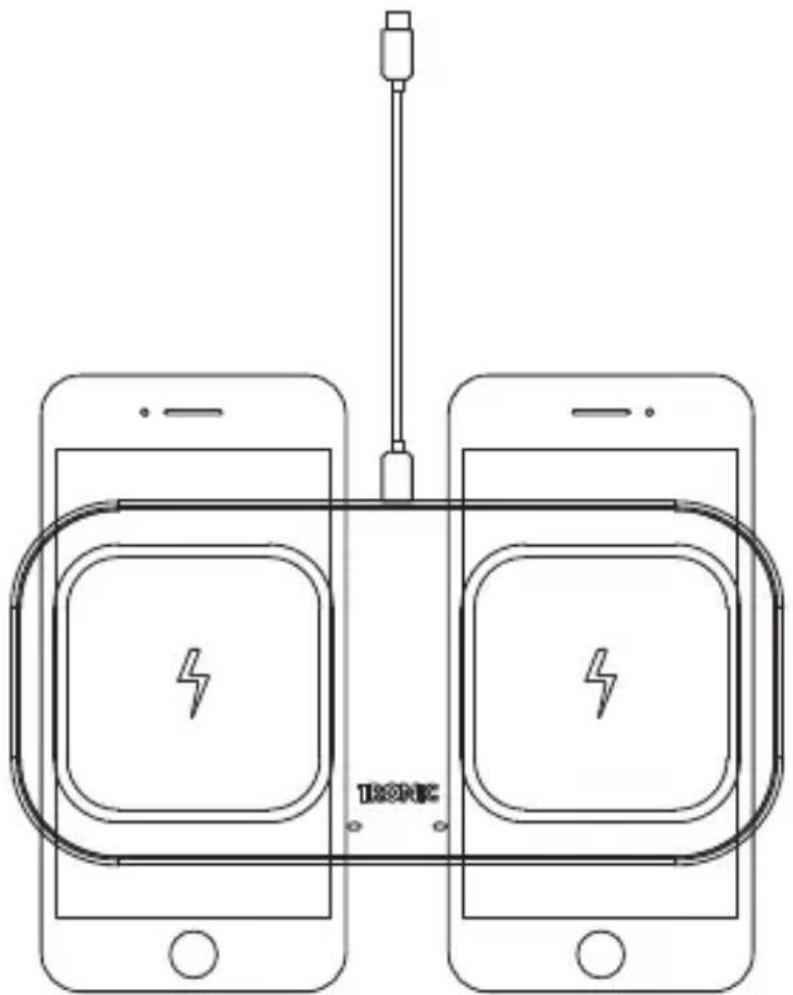

2. Plaats het mobiele apparaat op het Qi-laadoppervlak 1 of 2 4. Zorg ervoor dat het midden van het apparaat is uitgelijnd met het midden van het Qi-laadoppervlak. Het laden begint direct bij aanraking. Het LED-indicatielampje 1 2 gaat blauw branden wanneer laden geactiveerd is op Qi-laadoppervlak 1 1. Het LED-indicatielampje 2 3 gaat blauw branden wanneer laden geactiveerd is op Qi-laadoppervlak 2 4.

U kunt tot twee mobiele Qi-apparaten tegelijkertijd opladen. Plaats uw mobiele apparaten op de Qi-laadoppervlakken als getoond in de tekening. Het maximum draadloos laadvermogen is 10 W* elk.

Hoezen die het mobiele apparaat beschermen, kunnen het laadproces verstoren. Verwijder in dat geval het mobiele apparaat uit de beschermende hoes.

* i OPMERKING: Het laadvermogen is tot 10 W, afhankelijk van de gebruikte voedingsadapter.

LED-indicatielampjes 2 / 3 status

Het product bevat twee LED-lampjes die de operationele status aangeven:

LED-indicator Status

Blauw gaat twee seconden branden

Opstartproces (Boot-fase) / Stand-by

LED-indicator Status

Blauw gaat branden Bezig met laden/volledig opgeladen

Blauw knippert Metaalobstructie

Groen knippert Incompatibele adapter of kabel aangesloten

●Problemen oplossen

Wat moet ik doen als de led-indicator van het product niet oplicht tijdens het opstartproces (boot-fase)

• Controleer de verbinding van de USB-kabel tussen de USB-adapter (niet meegeleverd) en het product. De USB-kabel moet stevig zijn aangesloten.
• Controleer de verbinding tussen het stopcontact en de USB-adapter (niet meegeleverd).
• De gebruiker kan ook een ander stopcontact proberen.

Wat moet ik doel als het mobiele apparaat niet wil opladen?

■ Controleer of het mobiele apparaat beschikt over de draadloze laadtechnologie van Qi.
- Controleer of het mobiele apparaat horizontaal in het middle van het laadpad is geplaatst.
- Controleer of het laden niet wordt geblokkeerd door een vreemd voorwerp.
- Controleer of het mobiele apparaat is verwijderd uit de beschermende hoes.

Wat moet ik doen als de LED-indicator blauw knippert?

• Dit geeft aan dat een metaalobstructie is opgetreden.
  ■ Verbreek direct de USB-verbinding.
• Controleer of het laden niet wordt geblokkeerd door een vreemd voorwerp.
  ■ Laat het product afkoelen en probeer het nogmaals te gebruiken.

Wat moet ik doen als het LED-indicatielampje groen knippert?

• Dit geeft aan dat een incompatibele adapter of kabel is aangesloten.
  Koppel onmiddellijk los.
  Kies de juiste adapter, controleer de handleiding en zorg ervoor dat het goed kan worden gebruikt met dit product.
• Gebruik de meegeleverde USB-kabel om aan te sluiten op het product.

●Opbergen indien niet in gebruik

Bewaar het product op een droge plek binnenshuis en weg van rechtstreeks zonlicht, bij voorkeur in de originele verpakking.

Reinigen

• Dit product bevat geen interne onderdelen die onderhoud behoeven. Vocht dat het product binnenkomt, kan leiden tot schade.
  Zorg ervoor dat er geen vocht het product binnenkomt tijdens reiniging om permanente beschadiging van het product te voorkomen.
• Gebruik geen schurende, op oplosmiddel gebaseerde of agressieve reinigingsmiddelen. Deze kunnen het oppervlak van het product beschadigen.

■ Reinig het product alleen met een enigszins vochtige doek omilde wasvloeistof.

Afvoer

Verpakking:

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Product:

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Het hiernaast afgebeelde symbool van een doorgestreepte vuilniscontainer op wieltjes geeft aan dat dit apparaat voldoet aan de richtlijn 2012/19/EG. Deze richtlijn houdt in dat u dit

apparaat aan het einde van de gebruiksduur niet via het normale huisvuil mag afvoeren, maar dat u het op een speciaal hiervoor ingericht inzamelpunt, bij een milieupark of afvalverwerkend bedrijf af moet geven.

Deze afvoer is voor u gratis.

Ontzie het milieu en voer producten op een correcte manier af.

Het product kan worden gerecycled, is onderhevig aan een uitgebreide fabrikant-verantwoordelijkheid en wordt afzonderlijk ingezameld.

●Vereenvoudigde EU-conformiteitsverklaring

Hierbij verklaart OWIM GmbH & Co. KG, Stiftsbergstrase 1, 74167 Neckarsulm, DUITSLAND, dat het product DRAADLOZE QI-OPLADER HG08278A/HG08278B in overeenstemming met de richtlijn 2014/53/EU, 2011/65/EU en 2009/125/EC is.

De volledige tekst van de EU-conformiteitsverklaring staat ter beschikking via het volgende internetadres: www.owim.com

●Garantie en service

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv.

schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 376217_2101) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NLServiceNederland

Tel.: [phone]
