TWCA 30A1 - Nabíjačka batérií TRONIC - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU TWCA 30A1 TRONIC

Určené použitie....Strana 116

Informácie týkajúce sa ochranných známok ...... Strana 116

Popis jednotlivých častí ......Strana 120

Skladovanie, ked' sa výrobok nepoužíva......Strana 126

Čistenie ...... Strana 127

Likvidácia ...... Strana 127

Zjednodušené vyhlásenie o zhode v rámci EÚ ...... Strana 128

Záruka a servis....Strana 128

Záruka....Strana 128

Postup v prípade poškodenia v záruke ...... Strana 129

Servis ......Strana 129

Použité výstrahy a symbolTento návod na použitie, balenie, jednotku a napájaciu jednotku obsahuje nasledujúce symboly a upozornenia:
	NEBEZPEČENSTVO! Tento symbol so signálnym slovom „NEBEZPEČENSTVO“ znamená nebezpečenstvo s vysokým stupňom rizika, ktoré, ak sa mu nevyhnete, povedie k vážnemu zraneniu alebo usmrteniu.
	VÝSTRAHA! Tento symbol so signálnym slovom „VÝSTRAHA“ znamená nebezpečenstvo so stredným stupňom rizika, ktoré, ak sa mu nevyhnete, by mohlo viest’ k vážnemu zraneniu alebo usmrteniu.
	POZOR! Tento symbol so signálnym slovom „POZOR“ znamená nebezpečenstvo s nízkym stupňom rizika, ktoré, ak sa mu nevyhnete, by mohlo viest’ k menšiemu alebo menej závažnému zraneniu.
	POZOR! Tento symbol so signálnym slovom „POZOR“ uvádza potenciálne poškodenie majetku, čo znamená, že ak sa nevyhnete neprípustnému konaniu, mohlo by dôjst’ k poškodeniu majetku.
	PONÁMKA: Tento symbol so signálnymi slovom „POZNÁMKA“ poskytuje d’alšie užitočné informácie.
	Jednosmerný prúd / napätie
	Striedavý prúd / napätie
	Výrobok používajte iba v suchých vnútorných priestoroch.
	Trieda ochrany II Výrobok má dvojitú izoláciu a nevyžaduje sa žiadne bezpečnostné spojenie s uzemnením.
	„Qi“ a značka loga Qi sú ochranné známky spoločnosti Wireless Power Consortium (WPC).
	Tento symbol znamená, že pred používaním tohto výrobku si musíte prečítat' návod na používanie.
	Značka CE uvádza zhodu s príslušnými smernicami EÚ platnými pre tento výrobok.

BEZKÁBLOVÁ QI NABÍJAČKA

•Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.

●Určenépoužitie

Tieto BEZKÁBLOVÁ QI NABÍJAČKA (d'alej uvádzané ako „Výrobok“) je informačné elektronické zariadenie. Tento výrobok je určený len na nabíjanie mobilných zariadení, ktoré používajú technológiu Qi. Ostatné zariadenia nemožno nabíjať pomocou výrobku. Výrobok je určený len na súkromné použitie a nie na komerčné použitie. Výrobca nepreberá žiadnu zodpovednosť za škody spôsobené neoprávnenými úpravami alebo nesprávnym používaním.

- Informácie týkajúce sa ochranných známok

■ ^® je USBistrovaná ochranná známka spoločnosti USB Implementers Forum, Inc.

„Qi“ a značka loga Qi sú ochranné známky spoločnosti Wireless Power Consortium (WPC).

Ochranná známka a obchodný názov TRONIC sú majetkom ich príslušných vlastníkov.

Akékol'vek d'alšie názvy a výrobky sú ochranné známky ale registrované ochranné známky ich príslušných vlastníkov.

Pred použitím výrobku sa oboznámte so všetkými bezpečnostnými pokynmi a návodom na použitie. Pri odovzdávaní tohto výrobku iným osobám nezabudnite odovzdat' aj všetky dokumenty!

⚠️ VÝSTRAHA! OHROZENIE ŽIVOTA A RIZIKO NEHODY PRE DOJČATÁ A DETI!

⚠ NEBEZPEČENSTVO! RIZIKO ZADUSENIA! Nikdy nenechávajte deti bez dozoru s baliacim materiálom. Baliaci materiál predstavuje riziko zadusenia. Deti často podceňujú nebezpečenstvo. Baliaci materiál nie je hračka.

Toto zariadenie môžu používať deti vo veku od 8 rokov a osoby zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a znalostí, pokial’ nie je pre ne zabezpečený dozor alebo zaškolenie, čo sa týka používania zariadenia bezpečným spôsobom a pokial’ rozumejú rizikám spojeným s jeho používaním. Deti by sa nemali hrat’ s týmto zariadením. Čistenie a používatel’skú údržbu nesmú deti vykonávať bez dozoru. Tento výrobok nie je hračka.

⚠️ POZOR! Poškodenie majetku

Výrobok pred každým použitím skontrolujte! Výrobok prestaňte používať, ak sa zistí akékol’vek poškodenie výrobku alebo spojovacieho kábla!

Tento výrobok neobsahuje žiadne časti, ktoré by mohol používatel' opravit'.

Výrobok uchovávajte mimo pôsobenia vlhkosti, kvapkajúcej špliechajúcej vody!

■ Neumiestňujte horiace sviece ani iný otvorený oheň na výrobok či vedl’a výrobku.
Ak zaregistrujete dym alebo nezvyčajný hluk či zápach, ihned' odpojte konektor USB.
Náhle zmeny teploty môžu spôsobit' kondenzáciu vnútri výrobku. V takomto prípade nechajte výrobok, aby sa istý čas aklimatizoval pred jeho opätovným použitím, aby nedošlo k skratom!
Výrobok nepoužívajte blízko zdrojov tepla, ako sú napríklad radiátory alebo iné zariadenia, ktoré vyžarujú teplo!
Nehádžte výrobok do ohňa a nevystavujte ho pôsobeniu vysokých teplôt.
Nikdy neotvárajte výrobok! Neobsahuje žiadne vnútorné časti, ktoré by vyžadovali údržbu.
Výrobok nesmie byť počas prevádzky zakrytý, nesmú sa do neho vkladať žiadne cudzie predmety, počas prevádzky nesmú na nabíjacom povrchu Qi ležať žiadne cudzie predmety.
Výrobok sa nesmie nabíjať v počítači alebo notebooku kvôli vysokej spotrebe energie.

Výrobok nepoužívajte v lietadlách, v nemocniciach, služobných miestnostiach či v blízkosti zdravotníckych elektronických systémov. Prenášané bezdrôtové signály by mohli mať nepriaznivý vplyv na funkčnosť citlivej elektroniky.

Výrobok uchovávajte minimálne 20 cm od kardiostimulátorov či implantačných šokových defibrilátorov, ked’že elektromagnetické žiarenie môže narušit’ funkčnosť kardiostimulátorov.

Prenášané rádiové vlny by mohli spôsobit' rušenie načúvacích prístrojov.

v prostrediach s nebezpečenstvom výbuchu (napr. lakovne), pretože vysielané rádiové vlny môžu spôsobit' výbuch a vznik požiaru.

■ Spoločnosť OWIM GmbH & Co KG nenesie žiadnu zodpovednosť za rušenie rozhlasových alebo televíznych prijímačov v dôsledku neoprávnenej úpravy výrobku. Spoločnosť OWIM GmbH & Co KG nepreberá žiadnu zodpovednosť za používanie alebo výmenu káblov a výrobkov, ktoré nie sú distribuované spoločnosťou OWIM.

Požívatel' výrobku nesie výhradnú zodpovednosť za odstránenie porúch spôsobených neoprávnenými zmenami výrobku a za výmenu takýchto upravených výrobkov.

⚠️ VÝSTRAHA! Riziko zásahu elektrickým prúdom!

Pred použitím sieťového adaptéra sa uistite, že dostupné sieťové napätie zodpovedá prevádzkovému napätiu potrebnému pre sieťové napájanie (100 - 240 V\~, 50/60 Hz).
Pred použitím výrobku skontrolujte, či nie je poškodený výrobok ani prívod sieťového napájania! Nikdy nepoužívajte poškodený výrobok!
■ Sieťový adaptér musí byť zapojený do l’ahko prístupnej zásuvky, aby ho bolo možné v prípade núdze l’ahko odpojit’.
Tento výrobok neobsahuje žiadne časti, ktoré by mohol servisovat' používatel'.
Tento výrobok je určený na používanie len s dodaným sieťovým adaptérom (č. modelu HG08421A, HG08421B).
Ak chcete výrobok úplne vypnút, odpojte sieťový adaptér o elektrickej zásuvky.

Výrobok je vhodný len na používanie vo vnútornom prostredí.

Výrobok nevystavujte pôsobeniu priameho slnečného svetla či vlhkosti.

●Popis jednotlivých častí

Pozrite si rozkladaciu stranu.

1 Nabíjacia oblast' Qi 1
2 LED indikátor 1
3 LED indikátor 2
4 Nabíjacia oblast' Qi 2
5 Vstupná zásuvka USB typu C
6 Adaptér USB
7 Zástrčka USB typu C
8 Nabíjací kábel USB
9 Zástrčka USB typu C
10 Návod na používanie

●Technické údaje

Hmotnosť: približne 130 g

Prevádzková teplota: 5 - 35 °C

Teplota skladovania: 0 - 45 °C

Vlhkosť (bez kondenzácie): 10 - 70 %

Frekvenčné pásmo: 111,0 - 130,8 kHz

Maximálny prenášaný

vysokofrekvenčný výkon

(pole H): -3.39 dBuA/m vo vzdialenosti 10 m

Maximálna vzdialenost'

medzi nabíjačkou a

mobilným zariadením: ≤ 5 mm

Názov výrobcu: Fujian Youtong Industries Co, Ltd

Identifikátor modelu: HG08421A, HG08421B

Vstupné napätie: 100 - 240 V \~

Vstupná frekvencia 50 / 60 Hz striedavého prúdu:

Výstupné napätie: 5,0 V ---, 9,0 V ---+2,0 V , --- 15,0 V ---

Výstupný výkon:	15,0 W (pri 5,0 V --- výstupe)
	27,0 W (pri 9,0 V---výstupe)
	30,0 W (pri 12,0 V --- výstupe)
	30,0 W (pri 15,0 V --- výstupe)
Priemerná aktívna účinnosť:	82,1 %
Účinnosť pri nízkej zát'aži (10 %):	76,7 %
Spotreba energie bez zát'aže:	0,05 W
Trieda ochrany:	II / ☐

i PONÁMKA:

Technické parametre a konštrukčné riešenie sa môžu zmenit bez upozornenia.

●Obsah dodávky

Pred použitím overte, či je obsah balenia kompletný a nepoškodený!
Všetky časti sa musia vybalit' a baliaci materiál sa musí úplne odstránit'.

Ak si všimnete nejaké poškodenie alebo chýbajúce časti, kontaktujte predajcu, ktorý vám predal tento výrobok.

Používanie

⚠️ POZOR! Výrobok sa nesmie nabíjať v počítači alebo notebooku kvôli vysokej spotrebe energie.

i PONÁMKA:

1. Pripojte adaptér USB 6 k l'ahko prístupnej sief'ovej elektrickej zásuvke.

TEGRIC TEGRIC

1. LED indikátor 1 2 a 2 3 sa na 2 sekundy rozsvieti modrou farbou, keď je výrobok v pohotovostnom režime a na nabíjacom povrchu Qi 1 1 alebo 2 4 sa nenachádza žiadne mobilné zariadenie.

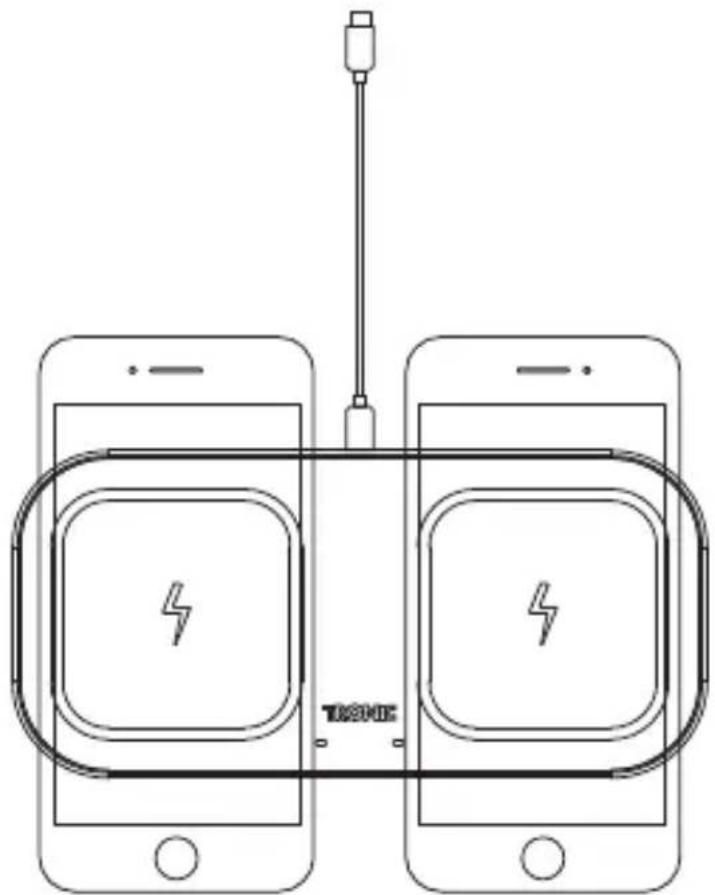

2. Umiestnite mobilné zariadenie na nabíjací povrch Qi 1 alebo 2 4 . Uistite sa, že je stred zariadenia zarovnaný so stredom nabíjacieho povrchu Qi. Nabíjanie sa začne pri kontakte. LED indikátor 1 2 sa rozsvieti na modro, ked' bude nabíjanie na nabíjacom povrchu Qi 1 1 aktívne LED indikátor 2 3 sa rozsvieti na modro, ked' bude nabíjanie na nabíjacom povrchu Qi 2 4 aktívne.

Môžete súčasne nabíjať až dve mobilné zariadenia s podporou technológie Qi. Mobilné zariadenia umiestnite na nabíjacie povrchy Qi, ako je uvedené na náčrte, pričom maximálny výkon bezdrôtového nabíjania každého je 10 W*.

Ochranné kryty, ktoré chránia mobilné zariadenie, môžu rušiť proces nabíjania. V takomto prípade sa musí mobilné zariadenie vybrať z ochranného obalu.

Stav LED indikátorov 2 / 3

Výrobok má dva LED indikátory, ktoré udávajú jeho prevádzkový stav:

LED indikátor Stav
Rozsvieti sa modrou farbou na dve sekundy	Spúšťanie procesu (Fáza zavádzania)/Pohotovostný režim
Svieti modrou farbou Nabíjanie/úplné nabitie
Bliká modrou farbou Kovová prekážka
Bliká zelenou farbou Pripojený je nekompatibilný adaptér alebo kábel

●Riešenie problémov

Čo mám robit, ak počas procesu spúšťania nesvieti LED indikátor výrobku (fáza zavádzania)?

■ Skontrolujte pripojenie kábla USB medzi adaptérom USB (n je súčasťou dodávky) a výrobkom. Kábel USB musí byť pevne zapojený.
■ Skontrolujte prepojenie medzi sieťovou zásuvkou a adaptér USB (nie je súčasťou dodávky).
Alternativne musí používatel' vyskúšat' inú sieťovú zásuvku.

Čo mám robit, ak sa mobilné zariadenie nezačne nabijat?

■ Skontrolujte, či je mobilné zariadenie vybavené technológiou bezdrôtového nabíjania Qi.
■ Skontrolujte, či je mobilné zariadenie umiestnené horizontálne v strede nabíjacej podložky.
■ Skontrolujte, či nabíjanie neblokuje nejaký cudzí predmet.
■ Skontrolujte, či je mobilné zariadenie vybraté z ochranného obalu

Čo mám robit, ak LED indikátor bliká na modro?

Čo je potrebné urobit', ak LED indikátor bliká zelenou farbou?

■ Znamená to, že je pripojený nekompatibilný adaptér alebo kábel.
- Ihned' vykonajte odpojenie.
Vyberte vhodný adaptér, pozrite si návod na používanie adaptéra a uistite sa, že sa môže použit s týmto výrobkom.
Dodaný kábel USB použite na pripojenie k výrobku.

●Skladovanie, ked' sa výrobok nepoužíva

Výrobok skladujte na suchom mieste v interiéri mimo priameho slnečného svetla, najlepšie v jeho pôvodnom obale.

Čistenie

Tento výrobok neobsahuje žiadne vnútorné časti, ktoré by vyžadovali údržbu. Vlhkosť, ktorá vniká do výrobku, môže viest' k poškodeniu.
Počas čistenia dbajte na to, aby do výrobku nevnikla žiadn vlhkost' s ciel'om zabránit' poškodeniu výrobku, ktoré nebude možné opravit'.
Nepoužívajte brúsne čistiace prostriedky na báze rozpúšťa ani agresívne čistiace prostriedky. Mohli by poškodit’ povrch výrobku.
Výrobok čistite len pomocou mierne navlhčenej handričky c miernou čistiacou kvapalinou.

Likvidácia

Obal:

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat' na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky.

Výrobok:

Informácie o možnostiach likvidácie opotrebovaného výrobku získate na Vašej správe obce alebo mesta.

Bočne umiestnený symbol prečiarknutého kontajnera s kolieskami znamená, že tento prístroj podlieha smernici 2012/19/EÚ. Táto smernica hovorí, že prístroj na konci jeho životnosti nesmiete odhodit' do normálneho domového odpadu, ale ho musíte odovzdat' na

špeciálne zriadených zberných miestach, zariadeniach pre recykláciu cenných surovín alebo pre recykláciu odpadu.

Táto likvidácia je pre Vás bezplatná.

Chráňte životné prostredie a likvidujte odpad správnym spôsobom.

Produkt je recyklovatel'ný, podlieha rozšírenej zodpovednosti výrobcu a je osobitne zbieraný za účelom likvidácie.

●Zjednodušené EÚ vyhlásenie o zhode

Týmto OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NEMECKO prehlasuje, že výrobok BEZKÁBLOVÁ QI NABÍJAČKA HG08278A/HG08278B je v súlade so smernicou 2014/53/EÚ, 2011/65/EÚ a 2009/125/ES.

Plné znenie EÚ vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: www.owim.com

CE

●Záruka a servis

Záruka

Tento výrobok bol dôkladne vyrobený podl’a prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.

je potrebný ako dôkaz o kúpe.

Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzt'ahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel'né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.

- Postup v prípade poškodenia v záruke

Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 376217_2101) ako dôkaz o kúpe.

Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.

Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.

Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat' na Vám oznámenú adresu servisného pracoviska.

Servis

SK ServisSlovensko

Tel.: [phone]

E-pošta: [e-mail]
