INSTRUKCJA OBSŁUGI TWCA 30A1 TRONIC

Uwagi dotyczące obsługi i bezpieczeństwa

CZ BEZDRÁTOVÁ QI NABÍJEČKA

Uwagi dotyczące obsługi i bezpieczeństwa Strona 78

CZ

Ostrzeżenia i zastosowane symbole......Strona 79

Wstęp ......Strona 81

Przewidziane zastosowanie ......Strona 81

Informacje na temat znaków towarowych......Strona 81

Informacje dotyczące bezpieczeństwa......Strona 82

Opis części ......Strona 85

Dane techniczne ...... Strona 86

Zakres dostawy ...... Strona 88

Przed rozpoczęciem użytkowania ......Strona 88

Obstuga......Strona 88

Rozwiązywanie problemów......Strona 91

Przechowywanie po zakończeniu użytkowania......Strona 92

Czyszczenie......Strona 92

Utylizacja......Strona 93

Uproszczona deklaracja zgodności UE......Strona 94

Gwarancja i serwis ......Strona 94

Gwarancja ......Strona 94

Sposób postępowania w przypadku naprawy gwarancyjnej......Strona 95

Serwis ...... Strona 95

Ostrzeżenia i zastosowane symboleNiniejsza instrukcja obsługi, opakowania, urządzenia i zasilacza zawiera następujące symbole i ostrzeżenia:
	ZAGROŻENIE! Ten symbol ze słowem „ZAGROŻENIE” oznacza wysokie ryzyko niebezpieczeństwa, które w razie wystąpienia będzie skutkować poważnymi obrażeniami lub śmiercią.
	OSTRZEŻENIE! Ten symbol ze słowem „OSTRZEŻENIE”, wskazuje średniego poziomu zagrożenie, które, jeśli się nie uda go uniknąć, może spowodować poważne obrażenia lub śmierć.
	PRZESTROGA! Ten symbol ze słowem „PRZESTROGA” oznacza niskie ryzyko niebezpieczeństwa, które w razie wystąpienia może skutkować lekkimi lub średnimi obrażeniami.
	UWAGA! Ten symbol ze słowem „UWAGA” oznacza możliwe uszkodzenie mienia. W razie niezastosowania się może dojść do uszkodzenia mienia.
	UWAGA: Ten symbol ze słowem „UWAGA” oznacza dodatkowe przydatne informacje.
	Prąd stały / napięcie stałe
	Prąd zmienny / napięcie zmienne
	Używaj produktu tylko w suchych pomieszczeniach.
	Klasa ochrony II Produkt posiada podwójną izolację i nie jest wymagane bezpieczne potączenie z uziemieniem.
	„Qi” i logo Qi to znaki towarowe firmy Wireless Power Consortium (WPC).
	Ten symbol oznacza konieczność zapoznania się z instrukcją obsługi przed rozpoczęciem korzystania z produktu.
	Znak CE wskazuje zgodność z odpowiednimi Dyrektywami UE dotyczącymi tego produktu.

BEZPRZEWODOWA ŁADOWARKA QI

●Wstep

Gratulujemy Państwu zakupu nowego produktu. Tym samym zdecydowali się Państwo na zakup produktu wysokiej jakości. Instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed pierwszym użyciem produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Używać produktu wyłącznie zgodnie z jego poniżej opisanym przeznaczeniem. W przypadku przekazania produktu innej osobie należy dołączyć do niego całą jego dokumentację.

●Przewidzianezastosowanie

Niniejsza BEZPRZEWODOWA ŁADOWARKA QI (zwana dalej „produktem”) jest urządzeniem elektronicznym. Produkt ten jest przeznaczony wyłącznie do ładowania urządzeń przenośnych obstugujących technologię Qi. Za pomocą produktu nie wolno ładować innych urządzeń. Produkt jest przeznaczony wyłącznie do użytku prywatnego, a nie komercyjnego. Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku nieuprawnionych modyfikacji lub nieodpowiedniego użytkowania.

●Informacje na temat znaków towarowych

■ ® to USB strzeżony znak towarowy organizacji USB Implementers Forum, Inc.
■ „Qi” i logo Qi to znaki towarowe firmy Wireless Power Consortium (WPC).

Znak towarowy i nazwa handlowa TRONIC są własnością odpowiednich właścicieli.

Pozostałe nazwy i produkty są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich właścicieli.

Informacjedotyczące bezpieczeństwa

Przed rozpoczęciem korzystania z produktu należy zapoznać się ze wszystkimi informacjami dotyczącymi bezpieczeństwa i instrukcjami użytkowania! W przypadku przekazywania tego produktu innej osobie należy dołączyć do niego całą dokumentację!

⚠ OSTRZEŻENIE! ZAGROŻENIE ŻYCIA I RYZYKO WYPADKU DOTYCZĄCE NIEMOWLĄT I DZIECI!

⚠ ZAGROŻENIE! RYZYKO UDUSZENIA! Nie należy nigdy pozostawiać dzieci bez nadzoru, gdy w pobliżu znajdują się materiały opakowania. Ich obecność wiąże się z ryzykiem uduszenia. Dzieci nie zdają sobie często sprawy z zagrożeń. Materiały opakowania to nie zabawka.

Urządzenie to może być używane przez dzieci w wieku co najmniej 8 lat, a także przez osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej albo nieposiadające odpowiedniego doświadczenia i wiedzy, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznej obsługi urządzenia oraz zrozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się tym urządzeniem. Dzieci nie mogą czyścić urządzenia ani wykonywać czynności konserwacyjnych bez nadzoru. Produkt ten nie jest zabawką.

⚠ UWAGA! Możliwość uszkodzenia mienia

■ Przed każdym użyciem produkt należy sprawdzić! W razie wykrycia jakichkolwiek uszkodzeń produktu lub kabla

połączeniowego należy przestać korzystać z urządzenia!

Produkt ten nie zawiera żadnych części, które mogłyby być serwisowane przez użytkownika.

Produkt należy trzymać z dala od wilgoci oraz kapiącej i rozpryskiwanej wody!

Na produkcie ani obok niego nie wolno umieszczać zapalonych świeczek ani innych źródeł otwartego ognia.

■ W przypadku zauważenia dymu, nietypowego dźwięku lub zapachu należy niezwłocznie rozłączyć połączenie USB.

Nagłe zmiany temperatury mogą być przyczyną kondensać wewnątrz produktu. W takim przypadku produkt należy odłożyć na pewien czas, aby zapewnić jego dostosowanie do panujących warunków, co umożliwia uniknięcie zwarcia!

Produktu nie wolno używać w pobliżu źródeł ciepła, takich jak kaloryfery i inne urządzenia generujące ciepło!

Produktu nie wolno wrzucać do ognia ani wystawiać na działanie wysokich temperatur.

Nie należy nigdy otwierać produktu! Wewnątrz nie ma żadnych części wymagających konserwacji.

Podczas użytkowania produkt nie może być niczym przykry do jego wnętrza nie wolno wkładać żadnych przedmiotów ani kłaść niczego na powierzchni ładowania Qi.

Produktu nie wolno ładować za pomocą komputera stacjonarnego ani notebooka ze względu na duży pobór mocy.

⚠ OSTRZEŻENIE! Zakłócenia radiowe

Produktu nie wolno używać w samolotach, szpitalach, pomieszczeniach technicznych i w pobliżu medycznych systemów elektronicznych. Emitowane sygnały bezprzewodowe mogą wpływać na działanie czułych układów elektronicznych.

Produkt powinien znajdować się w odległości co najmniej 20 cm od rozruszników serca lub wszczepialnych kardiowerterów-defibrylatorów, ponieważ promieniowanie elektromagnetyczne może wpływać na działanie tych urządzeń.
Rozchodzące się fale radiowe mogą zakłócać działanie aparatów słuchowych.
Produktu nie należy nigdy używać w pobliżu miejsc, w których występują gazy łatwopalne lub które są zagrożone wybuchem (np. sklepy z farbami), ponieważ rozchodzące się fale radiowe mogą być przyczyną wybuchu lub pożaru.
Firma OWIM GmbH & Co KG nie ponosi odpowiedzialności za zakłócenia odbiorników radiowych i telewizyjnych spowodowane nieuprawnionymi modyfikacjami produktu. Firma OWIM GmbH & Co KG nie ponosi także odpowiedzialności za używanie lub wymienianie kabli i produktów niedystrybuowanych przez firmę OWIM.
Użytkownik ponosi wyłączną odpowiedzialność za naprawienie wadliwego działania spowodowanego nieuprawnionymi zmianami produktu oraz za wymianę tego typu zmodyfikowanych produktów.

⚠ OSTRZEŻENIE! Ryzyko porażenia prądem!

- Przed użyciem zasilacza sieciowego upewnij się, że dostępne napięcie sieciowe odpowiada napięciu roboczemu wymaganemu do zasilania sieciowego (100–240 V\~, 50 / 60 Hz).

■ Przed użyciem produktu należy sprawdzić, czy nie są uszkodzone produkt i zasilanie sieciowe oraz potączenie kablowe! Nigdy nie należy używać uszkodzonego produktu.

Zasilacz sieciowy musi być podłączony do łatwo dostępnego gniazdka, aby można go było łatwo odłączyć w sytuacji awaryjnej.

Produkt ten nie zawiera żadnych części, które mogłyby być serwisowane przez użytkownika.
Produkt jest przystosowany do używania wyłącznie z dostarczonym zasilaczem sieciowym (nr modelu HG08421A, HG08421B).
■ W celu całkowitego wyłączenia produktu należy odłączyć zasilacz sieciowy od gniazda zasilania.

Produkt nadaje się do użytku wyłącznie wewnątrz pomieszczeń.

Nie wolno wystawiać produktu na działanie bezpośrednieg światła słonecznego ani wilgoci.

●Opis części

Należy zapoznać się z rozkładaną stronę.

1 Obszar ładowania Qi 1
2 Wskaznik LED 1
3 Wskaznik LED 2
4 Obszar ładowania Qi 2
5 Gniazdo wejścia USB typu C
6 Adapter USB
7 Wtyczka USB typu C
8 Kabel ładowania USB
9 Wtyczka USB typu C
10 Instrukcja obstugi

●Dane techniczne

Ładowarka bezprzewodowa

Wymiary:około180 x 10 x 85 mm

Waga: około 130 g

Temperatura robocza: 5 - 35 °C

Temperatura

przechowywania: 0 - 45 °C

Wilgotność

(bez kondensacji): 10 - 70 %

Długość kabla ładowania

USB: około 1 m

Wejście: 5 V

3 A

Wyjście: Maks. 2 x 5 W

LUB

Wejście: 9 V

3 A /

12 V — 2,5 A /

15 V — 2 A

Wyjście: Maks. 2 x 10 W

Moc całkowita: Maks. 20 W *

Pasmo częstotliwości: 111,0 - 130,8 kHz

Maksymalna przekazywana

moc częstotliwości radiowej

(pole magnetyczne): -3.39 dBuA/m w odległości 10 m

Maksymalna odległość

pomiędzy ładowarką i

urządzeniem mobilnym: ≤ 5 mm

* i UWAGA: Dla prądu wyjścia 20 W należy używać kabel ładowania USB 8 i adapter USB 6.

Nazwa producenta: Fujian Youtong Industries Co, Ltd
Identyfikator modelu: HG08421A, HG08421B
Napięcie wejściowe: 100 - 240 V ~
Częstotliwość wejścia prądu zmiennego:	50 / 60 Hz
Napięcie wyjściowe:	5,0 V ---, 9,0 V ---, +2,0 V , ---15,0 V ---
Prąd wyjścia:	3,0 A (Przy wyjściu 5,0 V---)3,0 A (Przy wyjściu 9,0 V---)2,5 A (Przy wyjściu 12,0 V---)2,0 A (Przy wyjściu 15,0 V---)
Moc wyjścia:	15,0 W (Przy wyjściu 5,0 V---)27,0 W (Przy wyjściu 9,0 V---)30,0 W (Przy wyjściu 12,0 V---)30,0 W (Przy wyjściu 15,0 V---)
Średnia skuteczność przy aktywności:	82,1 %
Skuteczność przy niskim obciążeniu (10 %):	76,7 %
Zużycie energii bez obciążenia:	0,05 W

i UWAGA:

Dane techniczne i wygląd mogą ulec zmianie bez powiadomienia.

●Zakres dostawy

1 Bezprzewodowa ładowarka Qi
1 Adapter USB
1 Kabel ładowania USB
1 Instrukcja obstugi

- Przed rozpoczęciem użytkowania

i UWAGA:

■ Przed rozpoczęciem użytkowania należy sprawdzić, czy zawartość opakowania jest kompletna i nieuszkodzona!
Należy wypakować wszystkie elementy i zdjąć całkowicie materiały opakowania.
W razie zauważenia uszkodzenia lub braku jakiegokolwiek elementu należy skontaktować się ze sprzedawcą w miejscu zakupu produktu.

Obstuga

⚠ UWAGA! Produktu nie wolno ładować za pomocą komputera stacjonarnego ani notebooka ze względu na duży pobór mocy.

i UWAGA:

Produkt obsługuje wyłącznie urządzenia z technologią ładowania bezprzewodowego Qi.

Ładowanie urządzenia

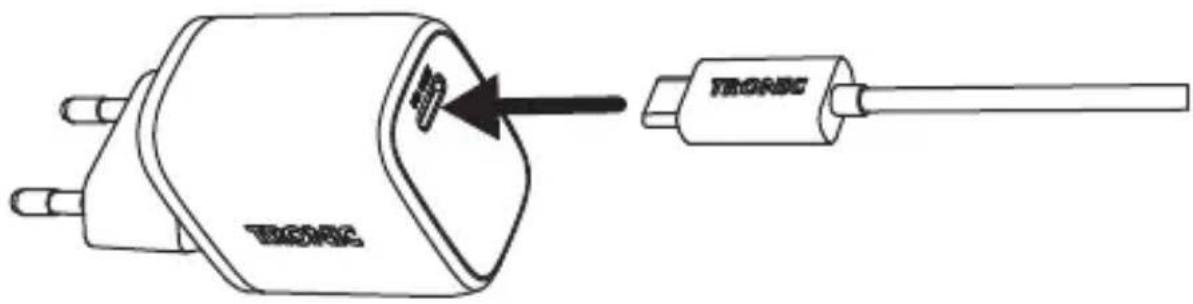

1. Podłącz wtyczkę USB typu C 7 kabla ładowania USB 8 do portu USB na adapterze USB 6 i podłącz wtyczkę USB typu C 9 do gniazda wejścia USB typu C 5 produktu.

TEGNSC TEGNSC

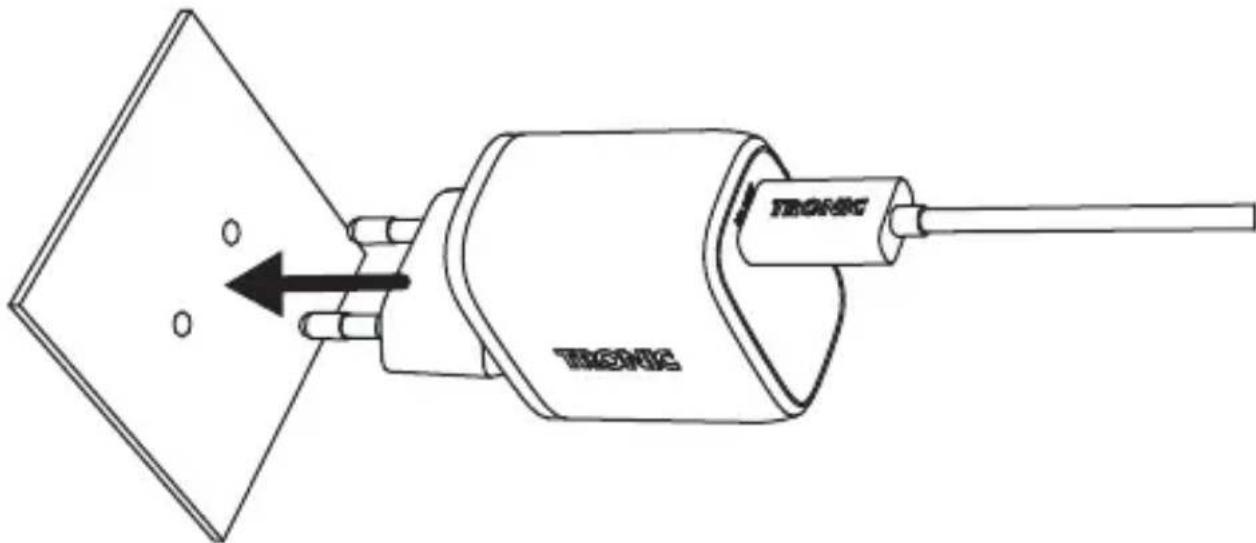

1. Podłącz adapter USB 6 do łatwo dostępnego gniazda sieciowego.

1. Wskaźnik LED 1 2 i 2 3 zaświeci niebieskim światłem przez około 2 sekundy, gdy produkt znajduje się w trybie oczekiwania, a na powierzchni ładowania Qi 1 1 lub 2 4 nie ma urządzenia mobilnego.

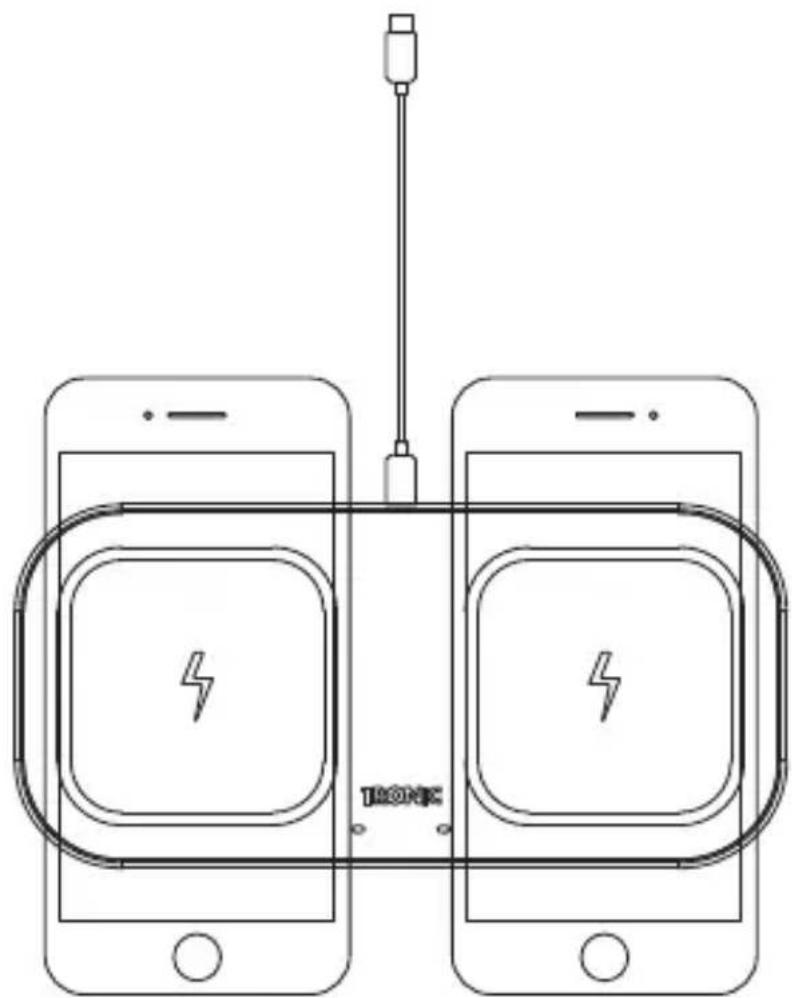

2. Umieść urządzenie przenośne na powierzchni ładowania Qi 1 1 lub 2 4 . Upewnij się, że środek urządzenia znajduje się na środku powierzchni ładowania Qi. ładowanie rozpocznie się po zetknięciu urządzeń. Wskaźnik LED 1 2 zacznie świecić na niebiesko, gdy rozpocznie się ładowanie

za pomocą powierzchni ładowania Qi 1 1.

Wskaźnik LED 2 3 zacznie świecić na niebiesko, gdy rozpocznie się ładowanie za pomocą powierzchni ładowania Qi 2 4.

Jednocześnie można ładować maksymalnie dwa urządzenia przenośne z technologią Qi. Urządzenia przenośne należy umieścić na powierzchniach ładowania Qi tak, jak to zostało pokazane na rysunku. Maksymalna moc ładowania bezprzewodowego każdej powierzchni wynosi 10 W*.

Etui ochronne urządzenia przenośnego może zakłócać proces ładowania. W takim wypadku należy zdjąć etui ochronne z urządzenia przenośnego.

* i UWAGA: Prąd ładowania wynosi do 10 W, w zależności od używanego adaptera zasilania.

Stan wskaźników LED 2 / 3

Produkt jest wyposażony w dwie diody LED, które wskazują stan jego działania:

Wskaźnik LED Stan
Niebieskie światło, do dwóch sekund	Rozpoczęcie procesu (Faza rozruchu)/ Tryb oczekiwania
Niebieskie światło ładowanie/Petne naładowanie
Migające niebieskie światło	Metalowa przeszkoda
Migające zielone światło	Niekompatybilny podłączony adapter lub kabel

●Rozwiązywanie problemów

Co należy zrobić, jeśli wskaźnik LED produktu nie świeci się podczas inicjowania działania (fazy uruchamiania)?

Sprawdź podłączenie kabla USB do ładowarki USB (nie je dołączona) i do produktu. Kabel USB musi być poprawnie podłączony.
■ Sprawdź podłączenie ładowarki USB (nie jest dołączona) o gniazda elektrycznego.
- Można też wypróbować inne gniazdo elektryczne.

Co należy zrobić, gdy ładowanie urządzenia przenośnego nie rozpoczyna się?

■ Sprawdź, czy urządzenie przenośne obstuguje technologię ładowania bezprzewodowego Qi.
■ Sprawdź, czy urządzenie przenośne zostało umieszczone poziomo na środku płytki ładującej.

■ Sprawdź, czy ładowanie nie jest blokowane przez jakiś przedmiot.
■ Sprawdź, czy urządzenie przenośne zostało wyjęte z etui ochronnego.

Co należy zrobić, gdy wskaźnik LED miga na niebiesko?

Oznacza to pojawienie się metalowej przeszkody.
- Od razu rozłącz potączenie USB.
■ Sprawdź, czy ładowanie nie jest blokowane przez jakiś przedmiot.
Odstaw produkt na chwile, aby ostygt i spróbuj ponownie.

Co należy zrobić, jeśli wskaźnik LED miga zielonym światłem?

Oznacza to podłączony niekompatybilny adapter lub kabel.
Natychmiast rozłącz potączenie.
■ Wybierz odpowiedni adapter, sprawdź instrukcję adaptera i upewnij się, że można go używać dla tego produktu.
Do podłączenia z produktem, użyj dostarczony kabel USB.

●Przechowywanie po zakończeniu użytkowania

Produkt należy przechowywać w suchym pomieszczeniu, z dala od bezpośredniego światła słonecznego, najlepiej w oryginalnym opakowaniu.

Czyszczenie

Wewnątrz nie ma żadnych części wymagających konserwacji. Dostanie się wilgoci do wnętrza produktu może doprowadzić do jego uszkodzenia.

Należy uważać, aby podczas czyszczenia do wnętrza produktu nie dostafa się wilgoć, aby nie doszło do uszkodzenia nienadającego się do naprawy.
Nie wolno używać żrácych, silnych środków czyszczących ani takich na bazie rozpuszczalnika. Mogłyby uszkodzić powierzchnię produktu.
Produkt można czyścić wyłącznie lekko wilgotną szmatką z dodatkiem łagodnego płynu do mycia naczyń.

●Utylizacja

Opakowanie:

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1–7: Tworzywa sztuczne / 20–22: Papier i tektura / 80–98: Materiały kompozytowe.

Produkt:

Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.

Znajdujący się obok symbol przekreślonego pojemnika na śmieci na kołach pokazuje, że produkt podlega dyrektywie 2012 / 19 / UE. Dyrektywa ta mówi, że produkt na koniec swojego czasu użytkowania nie może być usuwany ze zwykłymi odpadami domowymi, lecz musi zostać oddany do specjalnie utworzonych skupów, punktów zbiorczych lub zakładów utylizacji.

Ta utylizacja jest bezpłatna.

Należy chronić środowisko i usuwać odpady w odpowiedni sposób.

Produkt nadaje się do recyclingu, podlega poszerzonej odpowiedzialności producenta i jest osobno zbierany.

●Uproszczoną deklarację zgodności UE

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NIEMCY niniejszym oświadcza, że produkt BEZPRZEWODOWA ŁADOWARKA QI HG08278A/HG08278B jest zgodny z Dyrektywą 2014/53/UE, 2011/65/UE i 2009/125/WE.

Pełen tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.owim.com

●Gwarancja i serwis

Gwarancja

Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przystugują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.

Produkt objęte jest 3 gwarancją, licząc od daty zakupu.

Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.

W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy – według własnej oceny – bezpłatnej naprawy lub wymiany produktu.

Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających

normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części łamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

- Sposób postępowania w przypadku naprawy gwarancyjnej

Aby zapewnić szybkie rozpatrzenie Państwa wniosku, prosimy stosować się do następujących wskazówek:

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 376217_2101) jako dowód zakupu.

Numery artykułów można znaleźć na tabliczce znamionowe, na grawerunku, na stronie tytułowej jego instrukcji (na dole po lewej stronie) lub jako naklejkę na stronie odwrotnej lub spodniej.

W razie wystąpienia błędów w działaniu lub innych wad, należy skontaktować się najpierw z wymienionym poniżej działem serwisowym telefonicznie lub pocztą elektroniczną.

Produkt uznany za uszkodzony można następnie z dołączeniem dowodu zakupu (paragonu) i podaniem, na czym polega wada i kiedy wystąpiła, przestać bezpłatnie na podany Państwu adres serwisu.

Serwis

PL SerwisPolska

Tel.: [phone]

E-Mail: [e-mail]
