Producttype	Grasmaaier met verbrandingsmotor en elektrische starter
Merk	Parkside
Model	PBRM 46 A1
Snijbreedte	46 cm
Snijhoogtes	25 - 75 mm (8 niveaus)
Capaciteit opvangzak	50 L
Motortype	4-takt, luchtgekoeld, 150 cm³
Motorvermogen	2,6 kW (3,5 pk) bij 3600 min⁻¹
Brandstof	Loodvrije benzine (max 10% bio-ethanol), tank 1 L
Motorolie	SAE 10W-30 of SAE 10W-40, inhoud 0,4 L
Voeding elektrische starter	Lithium-ion accu 20 V (Parkside X 20 V TEAM-serie)
Gewicht (gemonteerd, lege tank)	28,7 kg
Functies	Maaii met opvangbak, mulchen, zijuitworp, achterwielaandrijving
Snijhoogte-instelling	Handmatig, hendel met 8 standen
Veiligheidssysteem	Motorrem met messtop ≤7 s, herstartbeveiliging
Geluidsniveau (gegarandeerd)	96 dB(A)
Trillingen (handgreep)	5,7 m/s² (onzekerheid 2,3 m/s²)
Routineonderhoud	Reinigen met wateraansluiting, olie verversen, luchtfilter reinigen, mes vervangen
Belangrijkste slijtdelen	Mes, bougie, luchtfilter, V-snaar
Garantie	5 jaar (onder voorwaarden)

Veelgestelde vragen - PBRM 46 A1 PARKSIDE

Welk type motorolie gebruiken en hoe het peil controleren?

Gebruik motorolie SAE 10W-30 of SAE 10W-40. De inhoud is 0,4 L. Om het peil te controleren, draai de oliepeilstok (18) los, veeg hem af, plaats hem terug zonder vast te draaien, en haal hem eruit: het peil moet tussen de min- en max-markeringen liggen.

Hoe start ik de grasmaaier met de elektrische starter?

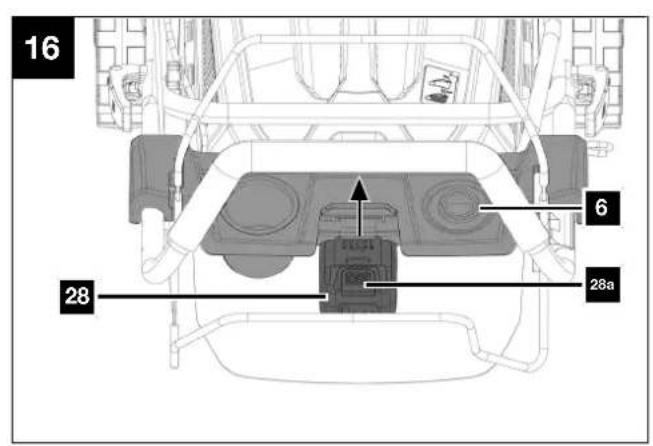

Zorg dat de accu (28) is opgeladen en geplaatst, de brandstoftank vol is en de bougiedop (16) is aangesloten. Ga achter de maaier staan, duw de motorremhendel (3) tegen het stuur en druk op de elektrische starter (4) tot de motor start.

Kan ik de grasmaaier zonder opvangzak gebruiken?

Ja, u kunt de mulchadapter (27) voor het mulchen of de zijuitworp (19a) gebruiken. De achterste uitworp moet echter altijd zijn uitgerust met de opvangzak, de mulchadapter of de zijuitworp om veiligheidsredenen.

Hoe stel ik de snijhoogte in?

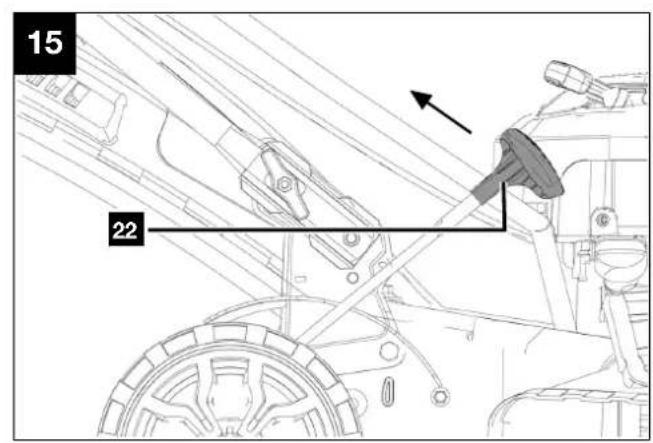

De instelling gebeurt met de hendel (22) aan de zijkant van de behuizing. Duw de hendel naar buiten, verplaats hem naar de gewenste stand (8 niveaus van 25 tot 75 mm) en laat los om hem te vergrendelen. Doe deze instelling met uitgeschakelde motor.

Wat te doen als het mes niet snel stopt?

De motorrem moet het mes binnen 7 seconden stoppen nadat u de motorremhendel (3) loslaat. Is dat niet het geval, stop dan onmiddellijk de grasmaaier, koppel de bougiedop los en neem contact op met een erkende klantenservice. Gebruik de maaier niet tot de rem is gerepareerd.

Welk type brandstof gebruiken en hoe tanken?

Gebruik loodvrije benzine met maximaal 10% bio-ethanol (E10). De tank heeft een inhoud van 1 L. Tank alleen buiten, met uitgeschakelde en afgekoelde motor, met behulp van een trechter. Niet roken en open vuur vermijden.

Hoe onderhoud ik het luchtfilter?

Controleer het luchtfilter (13a) elke 25 bedrijfsuren. Tik het voorzichtig uit om het te reinigen; reinig het nooit met benzine of een brandbaar oplosmiddel. Vervang het als het beschadigd of erg vuil is.

Hoe vervang ik het mes?

Tap eerst de brandstoftank leeg. Draag beschermende handschoenen. Draai de messchroef (31) los met een 17 mm sleutel (linksom), verwijder de sluitring (32) en het oude mes. Plaats het nieuwe mes in de juiste richting en draai de schroef aan met een aanhaalmoment van 45 Nm. Vervang ook de schroef.

Kan ik de grasmaaier op een helling gebruiken?

Ja, maar maai loodrecht op de helling, nooit bergop of bergaf. Wees voorzichtig bij het veranderen van richting. Maai niet op zeer steile hellingen, in de buurt van stortplaatsen, greppels of dijken. Houd voldoende afstand tot obstakels.

Hoe tap ik de brandstoftank af voor winteropslag?

Gebruik een brandstofafzuigpomp (niet meegeleverd). Plaats een geschikte opvangbak onder de pomp, verwijder de tankdop (11), steek de slang erin en pomp alle brandstof eruit. Draai daarna de carburateur schroef (34) open om de rest weg te laten lopen. Bewaar de grasmaaier op een droge, vorstvrije plaats.

GEBRUIKSAANWIJZING PBRM 46 A1 PARKSIDE

Gebruiks- en veiligheidsvoorschriften

Vertaling van de originele gebruiksaanwijzing

TOSAERBA A BENZINA

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

ES

NL / BE Gebruiks- en veiligheidsvoorschriften Pagina 59

ES	Instrucciones de servicio y seguridad Página 78
IT / MT / CH	Indicazioni sul funzionamento e la sicurezza	Pagina	97
CZ	Pokyny k obsluze a bezpečnostní pokyny	Strana	116
SK	Upozornenia k obsluhe a bezpečnostné upozornenia	Strana	134
HU	Kezelési és biztonsági utasítások	Oldal 153
PL	Wskazówki dotyczące obsługi i bezpieczeństwa	Strona	173
DK	Betjenings- og sikkerhedsforskrifter	Side	193

1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 26 25 24a 24 23 22 21 20 15 19a 17 10a 16

2 7 8 9 21 21a 5 6 7c 7a 7b 7d 10 B 19a A C 24 27

3 10 21a 8 21 21b 4 10 21a 21 5 5 7 7c 7b 7d 7a 8 7 7b

5 7 7c 7b 7d 7a 8 7 7b

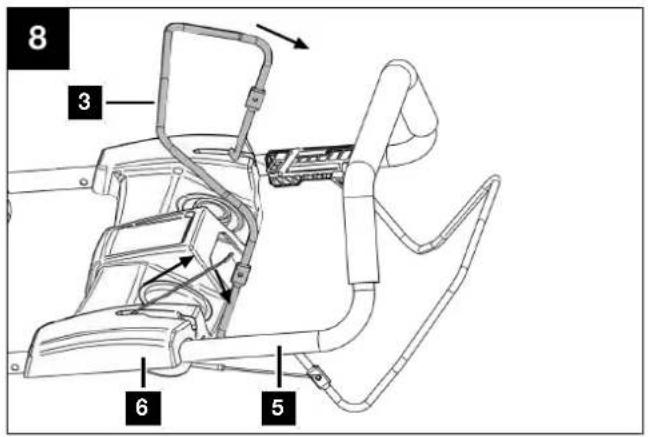

8 3 6 5

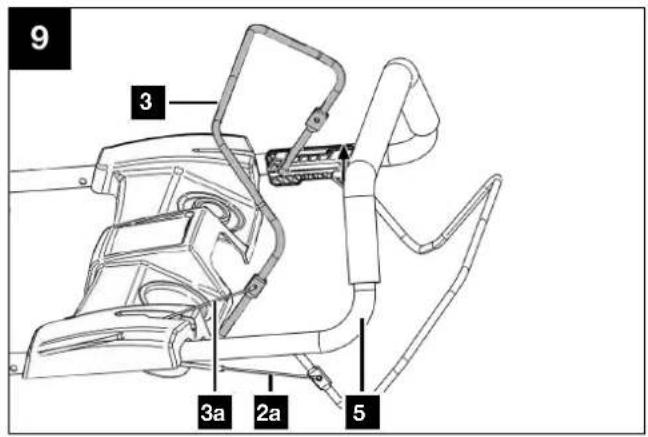

9 3 3a 2a 5

10 8 9

11 26 25 26 25

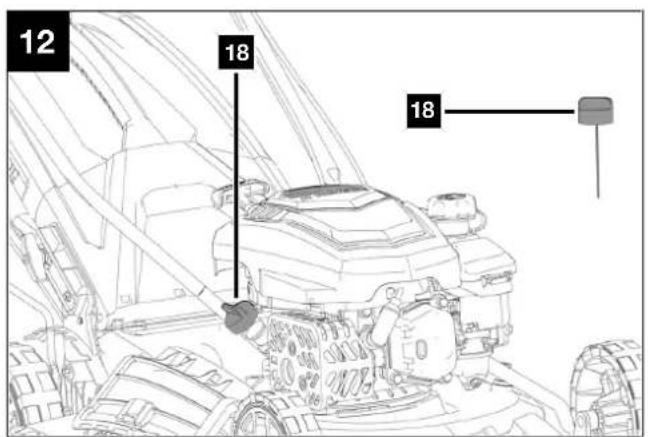

12 18 18

13 11 12

14 28 28a 28b c

15 22

16 28 6 28a

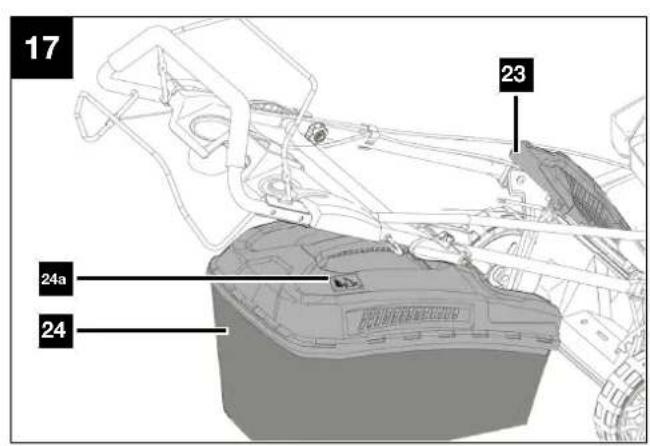

17 23 24a 24

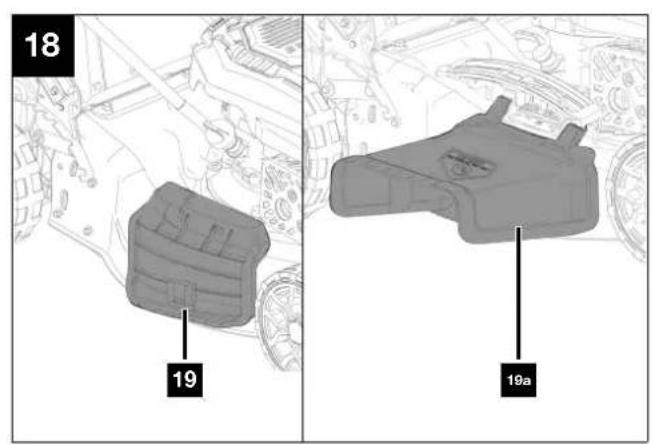

18 19 19a

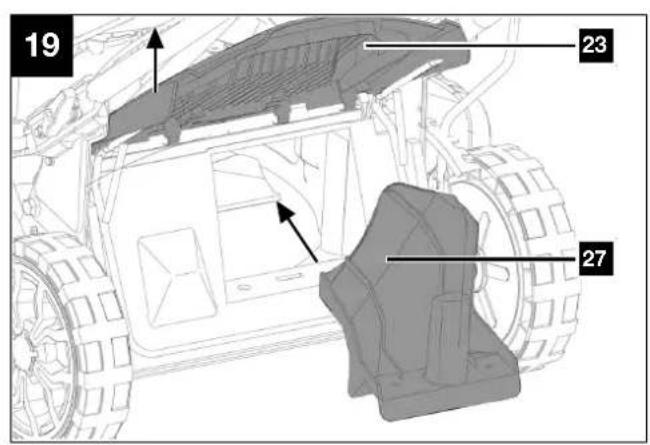

19 23 27

20 1 3 4 6

1 3 26

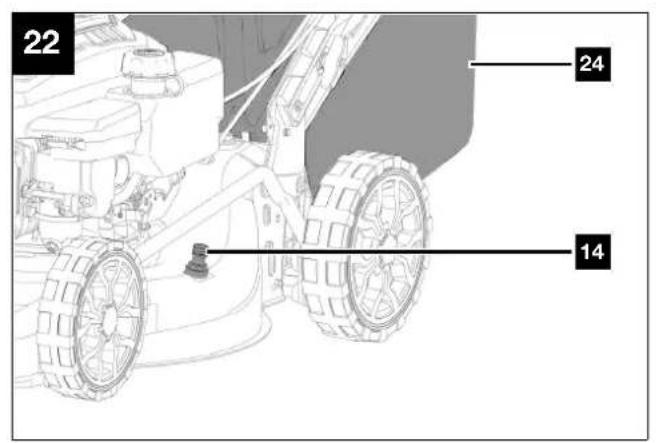

22 24 14

23 35

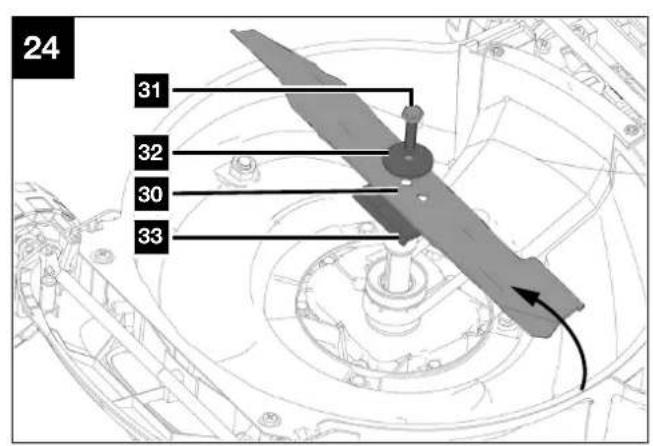

24 31 32 30 33

25 11 12 34

26 13 13a

27 16

28 0.75 mm (0.030") 16a

Table of contents

1 Verklaring van de symbolen op het product.... 60
2 Inleiding.... 61
3 Productbeschrijving (afb. 1-28).... 61
4 Meegeleverd (afb. 1-2).... 61
5 Beoogd gebruik 61
6 Veiligheidsvoorschriften.... 62
7 Technische gegevens 65
8 Uitpakken 65
9 Montage.... 66
10 Voor de ingebruikname 66
11 In gebruik nemen 67
12 Bedrijf.... 68
13 Werkinstructies 70
14 Reiniging 70
15 Onderhoud.... 71
16 Transport (afb. 1) 73
17 Opslag.... 73
18 Reparatie & bestellen van reserveonderdelen 74
19 Afvalverwerking en hergebruik.... 74
20 Verhelpen van storingen 75
21 EU-conformiteitsverklaring 76
22 Garantiebewijs 77
23 Explosietekening.... 211

1 Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk letsel leiden.		De motor wordt tijdens gebruik zeer heet, niet aanraken!
	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!		LET OP! Bedrijfsmiddelen zijn brandgevaarlijk en explosief - gevaar voor brandwonden. Niet bij een hete of draaiende motor tanken.
	Draag gehoorbescherming. Draag een veiligheidsbril.		Motorolie
	Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.		Oliepeil controleren.
	Maai op hellingen nooit omhoog of omlaag.		Tankinhoud
	Gevaar door wegslingerende onderdelen bij een draaiende motor.		Lange messen. Max. zaagbreedte.
	Houd uw handen en voeten uit de buurt van de roterende messen.		DRIVE - Beugel rijaandrijving STOP - Motorremhendel
	Verwijder voor het bedrijf van de grasmaaier de omliggende kleine onderdelen, die rondgeslingerd kunnen worden.		Transportbeveiliging verwijderen.
	Gevaar voor vergiftiging! Gebruik het product alleen buitenshuis en nooit in gesloten of slecht geventileerde ruimten.		Gegarandeerd geluidsvermogensniveau van het product.
	Haal altijd de bougiestekker eruit, voordat u onderhoudswerkzaamheden gaat uitvoeren.		Het product voldoet aan de geldende EU-bepalingen.

2 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

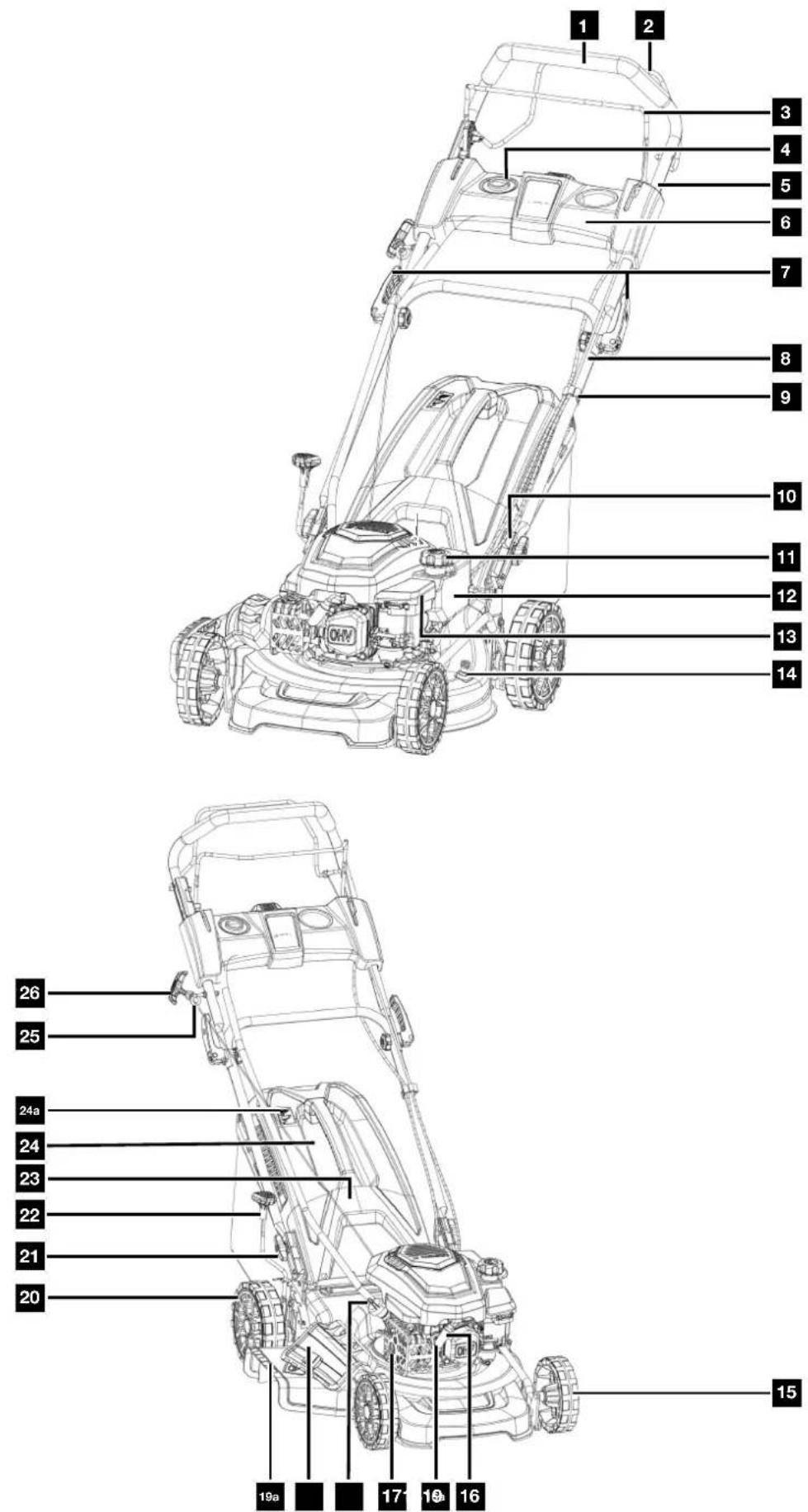

3 Productbeschrijving (afb. 1-28)

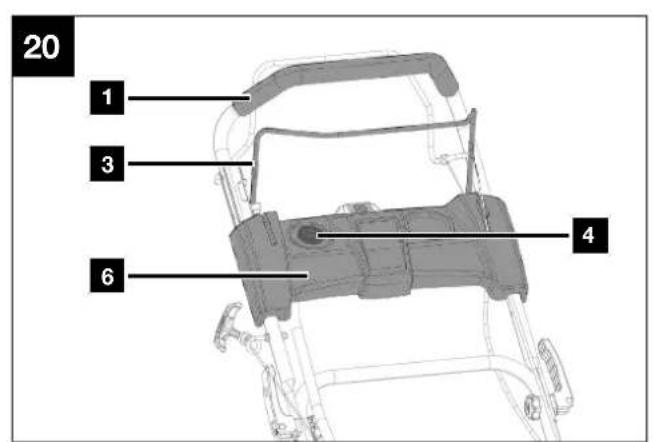

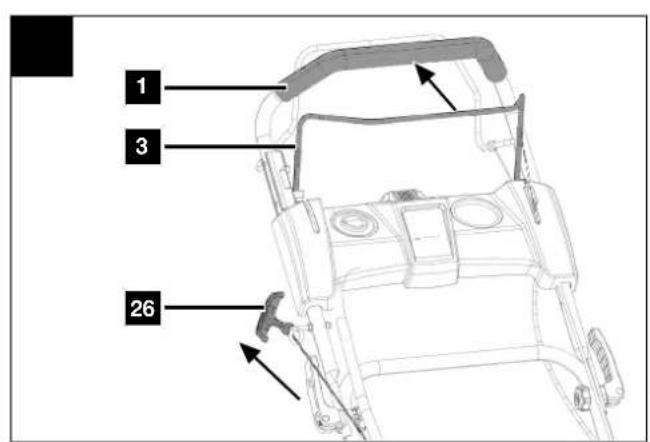

1. Stuur
2. Beugel rijaandrijving
   2a. Bowdenkabel
3. Motorremhendel
   3a. Gaskabel
4. Elektrische start
5. Bovenste duwbeugel
6. Elektrische starterunit

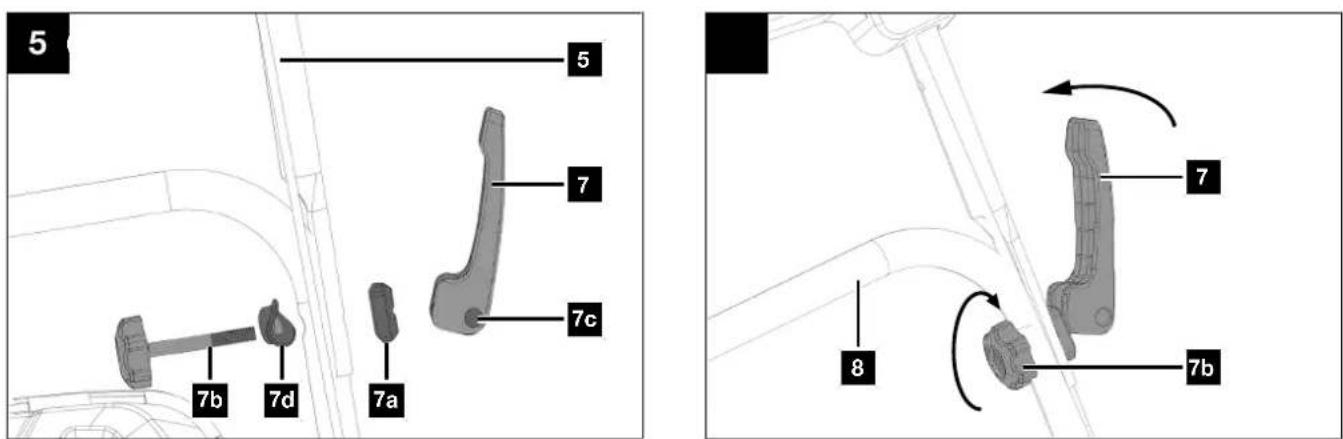

7. Quickrelease
   7a. Afstandhouder (quickrelease)
   7b. Stergreepschroef (quickrelease)
   7c. Draadbus (quickrelease)
   7d. Afstandsschijf (quickrelease)
8. Onderste duwbeugel

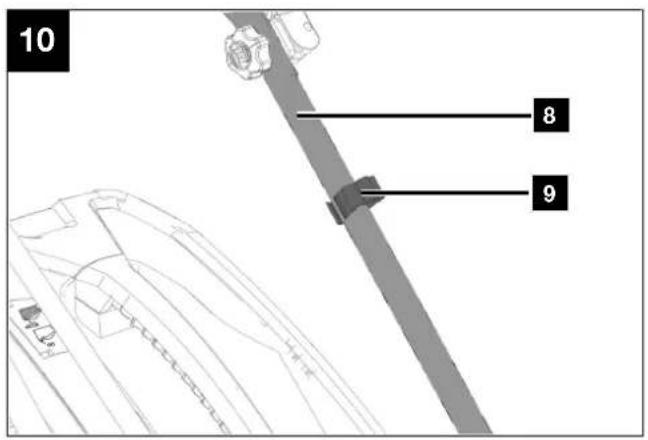

9. Kabelklem
10. Geleiding (duwbeugel)

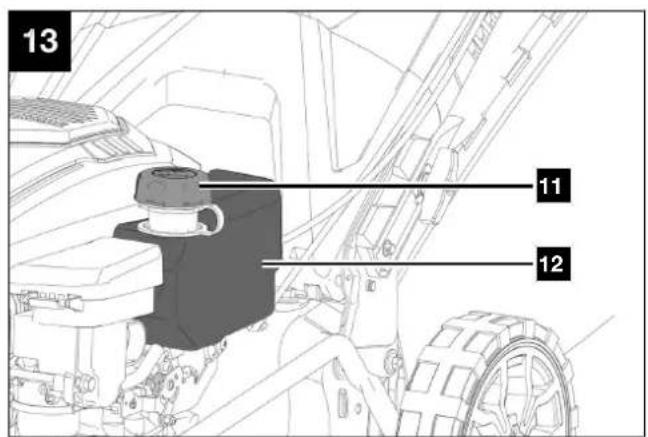

11. Tankdop
12. Brandstoftank

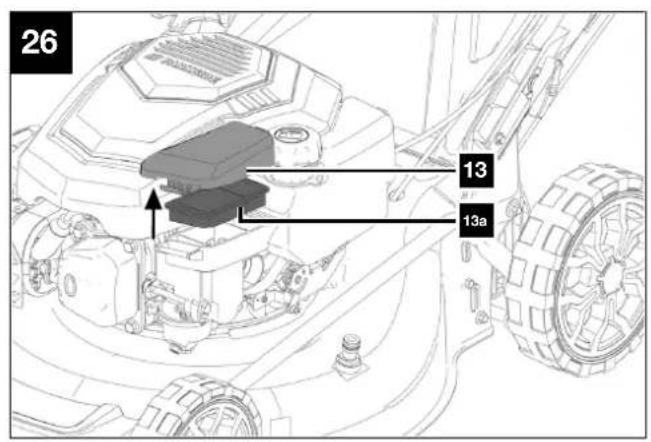

13. Luchtfilterdeksel
    13a. Luchtfilter
14. Wateraansluiting
15. Loopwiel

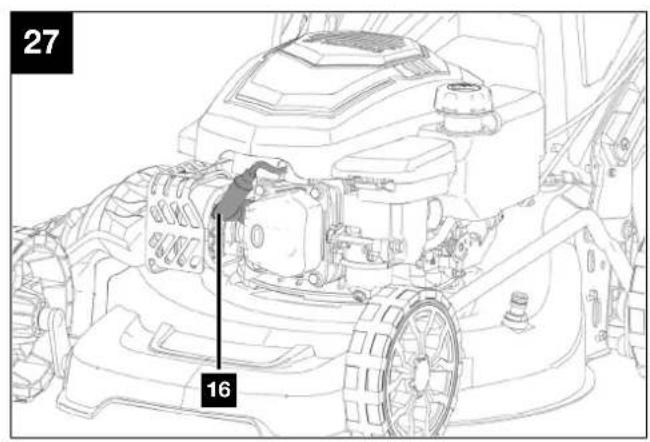

16. Bougiestekker

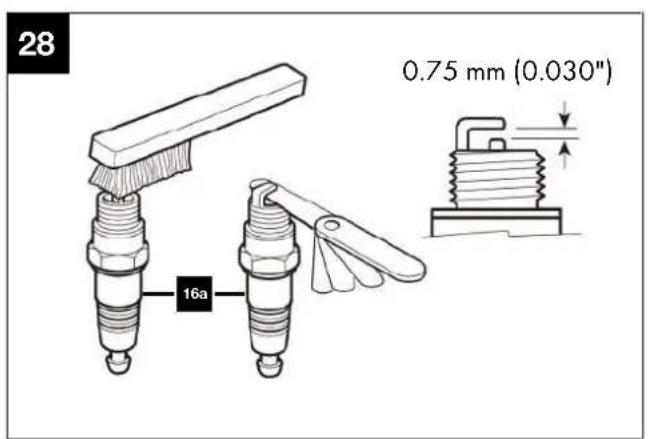

16a. Bougie
17. Uitlaat
18. Oliepeilstok
19. Zij-uitwerpklep
19a. Zij-uitworp
20. Aandrijfwiel

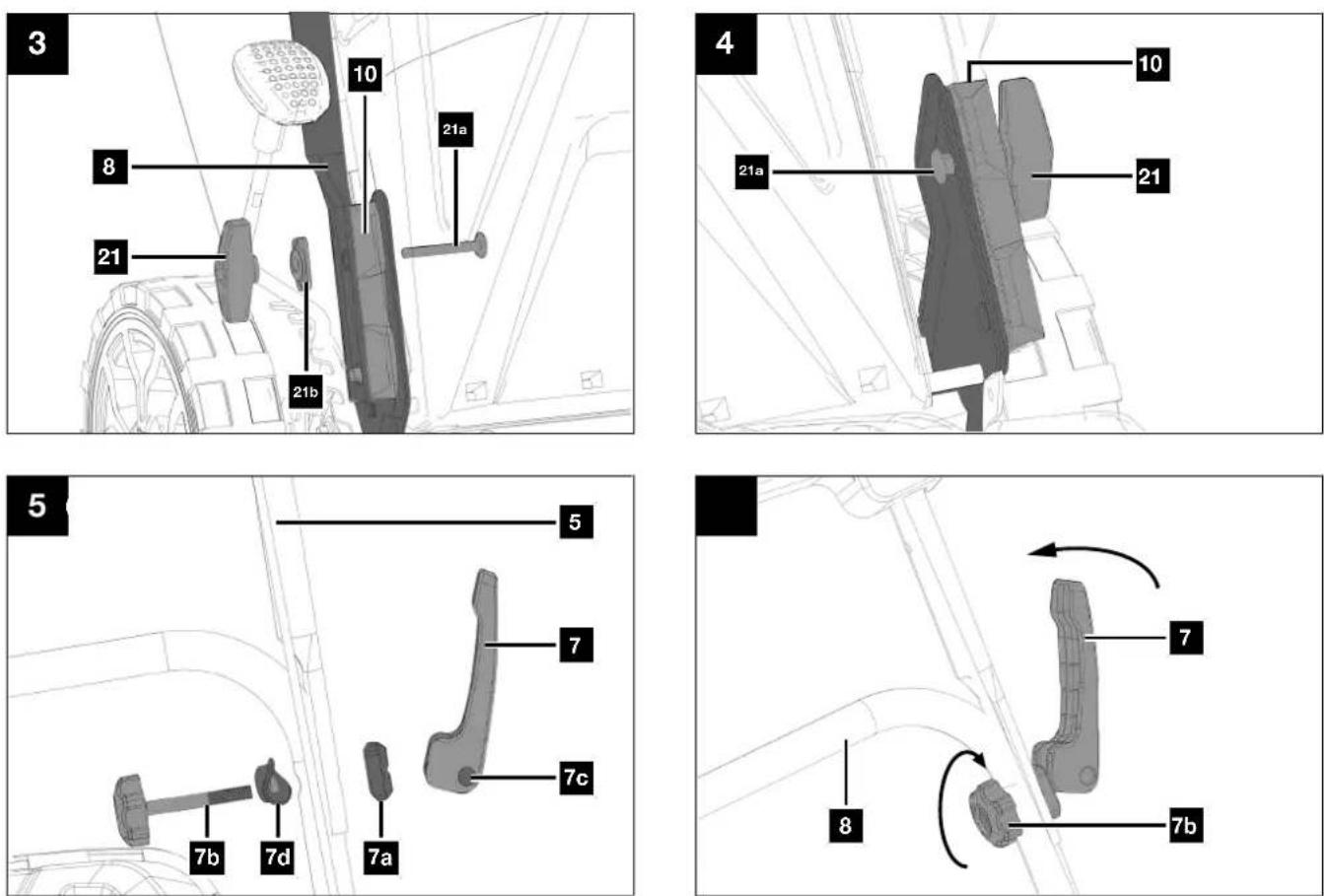

21. Vleugelmoer (onderste duwbeugel)
21a. Bout M8 (vleugelmoer)
21b. Afstandhouder (vleugelmoer)
22. Maaihoogteverstelling
23. Uitwerpklep
24. Grasopvangzak
24a. Vulpeilindicator (grasopvangzak)

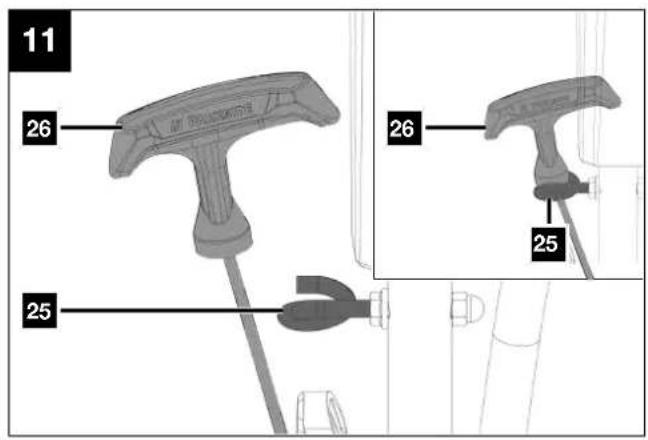

25. Kabelhaak
26. Startmotor met trekkabel
27. Mulchinzetstuk

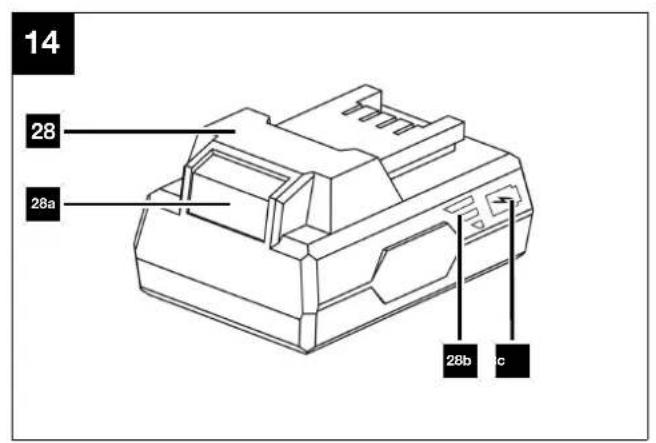

28. Accu
28a. Accu-ontgrendelhendel
28b. Accu-laadindicator
28c. Toets voor de laadindicator
29. Accu-oplader
30. Mes
31. Messchroef
32. Volgring
33. Motorspil

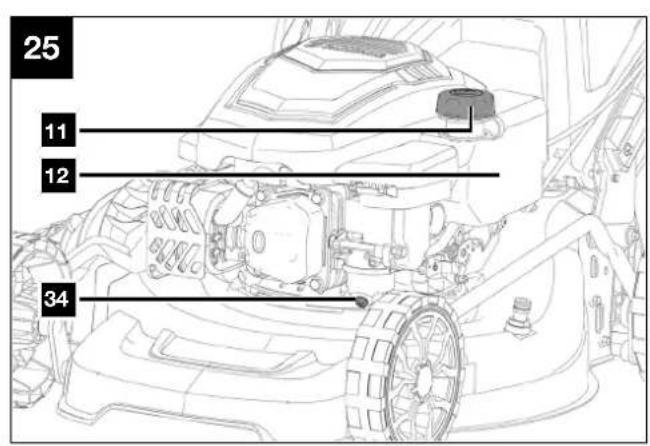

34. Carburateurschroef
35. V-snaar

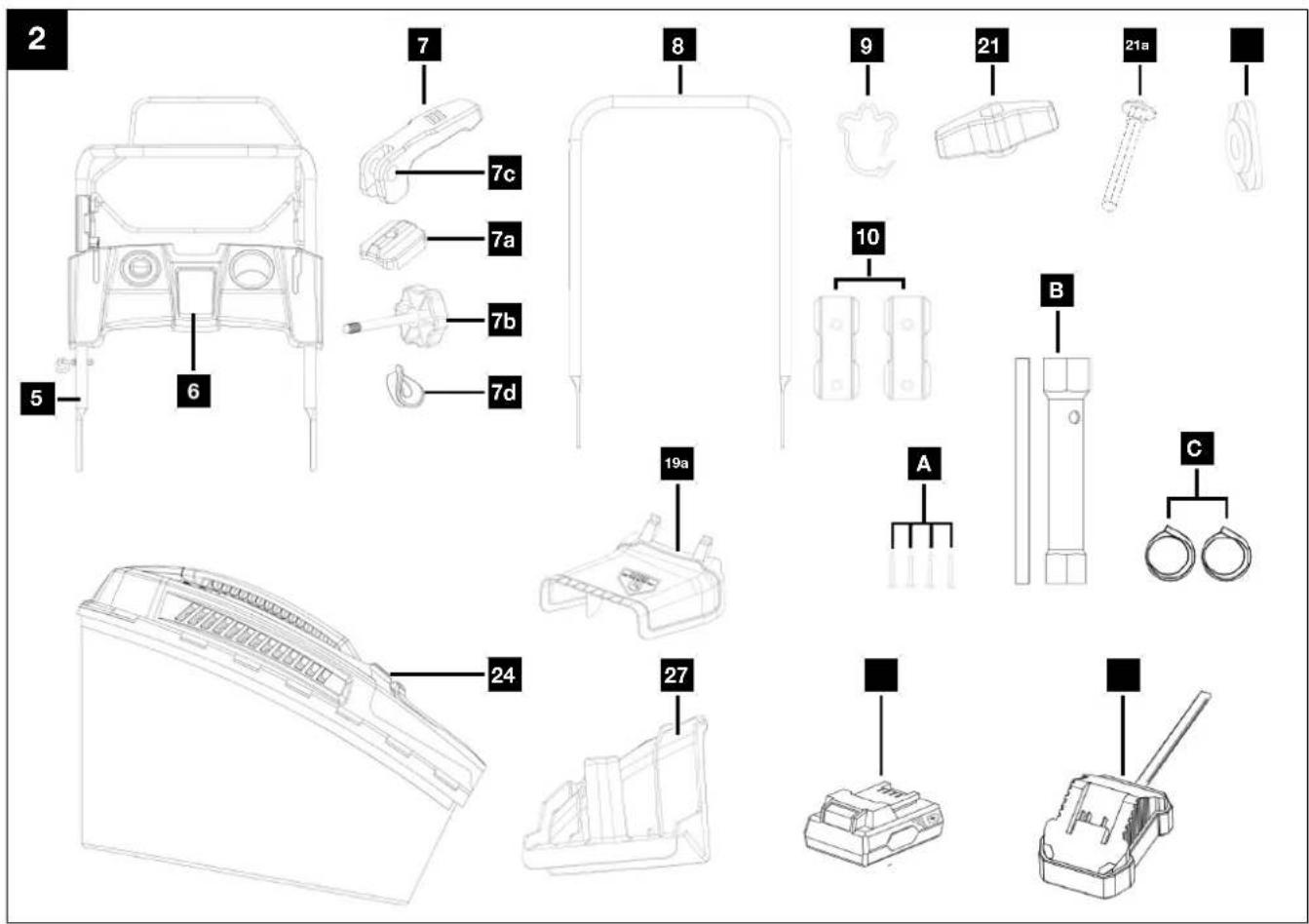

Pos. Aantal Aanduiding

5.1 x Benzine grasmaaier met bovenste duwbeugel

7.2 x Quickrelease

7a. 2 x Afstandhouder (quickrelease)

7b. 2 x Stergreepschroef (quickrelease)

7c. 2 x Draadbus (quickrelease)

7d. 2 x Afstandsschijf (quickrelease)

1. 1 x Onderste duwbeugel

2. 1 x Kabelklem

3. 2 x Geleiding (duwbeugel)

4. 2 x Vleugelmoer

21a. 2 x Bout M8 (vleugelmoer)

21b. 2 x Afstandhouder (vleugelmoer)

1. 1 x Grasopvangzak

2. 1 x Mulchinzetstuk

3. 1 x Accu

4. 1 x Accu-oplader

A. 4 x Bouten

B. 1 x Bougiesleutel

C. 2 x Klittenband

2 x Gebruikshandleiding

(grasmaaier, accu + oplader)

5 Beoogd gebruik

De benzine grasmaaier is geschikt voor particulier gebruik in de tuin of hobbytuin. Grasmaaier voor de particuliere tuin of hobbytuin zijn machines waarvan het jaarlijks gebruik in principe niet meer is dan 50 uur en voornamelijk voor het onderhoud van gras- of gazonoppervlakken wordt gebruikt, echter niet in openbare installations, parken, sportvelden, alsook in de land- en bosbouw.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeien-de schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Vanwege gevaar voor lichamelijk letsel van de gebruiker, mag de grasmaaier niet voor de volgende werkzaamheden worden gebruikt (onvolledige opsomming):

• voor het snoeien van bosjes, heggen en struiken,
  • voor snoeien van klimplanten,
• voor gazononderhoud op dakbeplantingen en in balkonbakken,
• voor hakselen en verkleinen van snoeiafval van bomen en heggen,
  • voor het reinigen van voetpaden (afzuigen, blazen),
• voor het effenen van bodemverhogingen, zoals bijv. molshopen.
• voor het transporteren van snoeimateriaal anders dan in de daarvoor aanwezige grasopvangzak.

⚠ WAARSCHUWING

Lees voor de ingebruikname van het product deze handleiding voor uw eigen veiligheid en de algemene veiligheidsvoorschriften grondig door. Als u het product aan derden geeft om te gebruiken, dient u deze gebruikshandleiding altijd mee te leveren.

Het product maakt deel uit van de serie Parkside X 20 V TEAM en kan met accu's van de serie Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met opla-ders van de serie Parkside X 20 V TEAM worden opgeladen.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

⚠ WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

⚠️ VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

6 Veiligheidsvoorschriften

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik!

⚠ WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit product zijn meegeleverd.

Het niet naleven van de onderstaande aanwijzingen kunnen ernstige verwondingen veroorzaken.

Wie mogen het product niet gebruiken:

• Kinderen en andere personen, die niet bekend zijn met de gebruikshandleiding (plaatselijke voorschriften kunnen de minimumleeftijd van de gebruiker bepalen).
• Personen die onder invloed zijn van alcohol, drugs, medicijnen, moe of ziek zijn.

6.1 Veiligheidsvoorschriften voor handgevoerde grasmaaier

• Lees de gebruikshandleiding zorgvuldig door. Zorg ervoor dat u bekend bent met de instellingen en het correcte gebruik van het product.
• Laat de grasmaaier niet gebruiken door kinderen of andere personen die de gebruikshandleiding niet kennen. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.
• Maai nooit wanneer er personen, kinderen of dieren in de buurt zijn. Denk eraan dat de bestuurder of de gebruiker van de machine verantwoordelijk is voor ongevallen met andere personen of hun eigendommen.
• Maai alleen bij voldoende zicht. Zorg dat derden uit de buurt blijven.
• Als u het product aan een andere persoon overdraagt, moet deze gebruikshandleiding eveneens worden verstrekt.

• Draag altijd stevig schoeisel met anti-slip zolen en een lange broek tijdens het maaien. Maai nooit op blote voeten of in lichte sandalen.

• Controleer het terrein, waarop het product wordt gebruikt en verwijder alle voorwerpen, zoals stenen, speelgoed, stokken en draden, enz., die vastgegrepen en weggeslingerd kunnen worden.

• Zet de motor uit, wacht tot deze volledig stil staat en koppel de bougiestekker los als

• Als u het product verlaat.

• u blokkades of verstoppingen verwijdert.
• Het product in aanraking komt met vreemde voorwerpen.
• storingen en ongewone trillingen aan het product op-treden.

WAARSCHUWING

Brandstof is zeer ontvlambaar:

• Bewaar brandstof alleen in daarvoor bedoelde containers (jerrycans).
• Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken.
• Brandstof moet voor het starten de motor worden bijgevuld. Open de tankdop niet terwijl de motor loopt of onmiddellijk na het uitschakelen van het product en vul geen brandstof bij.
• Indien er brandstof is overgelopen mag er in geen geval gepoogd worden om de motor te starten. In plaats daarvan moet het product uit de buurt van met brandstof vervuilde oppervlakken worden gehouden. Elke ontstekingspoging moet worden vermeden totdat de brandstofdampen zijn verdampt.
• Vanwege veiligheidsredenen moeten brandstoftank en tankdeksel bij beschadiging worden vervangen.
• Brandstof mag nooit in de buurt van ontstekingsbronnen worden bewaard. Gebruik altijd een gecontroleerde container. Houd brandstof uit de buurt van kinderen.
  • Vervang defecte geluiddempers.
• Voor gebruik moet door een visuele controle altijd worden gecontroleerd of het mes en de bevestigingsbouten versleten of beschadigd zijn. Om eventueel onbalans te vermijden, moeten versleten of beschadigde messen en bevestigingsbouten altijd per set worden vervangen.

6.2 Elektrische veiligheid

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
• Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
• Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

Neem de veiligheidsvoorschriften en aanwijzingen voor het opladen en het juiste gebruik in acht zoals in de gebruikshandleiding van uw accu en oplader van de serie Parkside X 20 V Team aangegeven.

Een gedetailleerde beschrijving voor het laadproces en overige informatie vindt u in deze afzonderlijke gebruikshandleiding.

Onjuist gebruik van de accu en de oplader kan een elektrische schok of brand veroorzaken.

6.3 Gebruik

Gebruik:

• Zorg dat alle moeren, bouten en schroeven zijn vastgedraaid om er zeker van te zijn dat het product zich in een veilige werktoestand bevindt.
• Bewaar het product nooit met brandstof in de tank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.
• Laat de motor afkoelen, voordat u het product in gesloten ruimtes plaatst.
• Om brandgevaar te vermijden, dient u de motor, uitlaat en het bereik rond de brandstoftank vrij het houden van gras, bladeren en uittredend vet (olie).
• Controleer regelmatig de grasvanginrichting op slijtage of verlies van de functies.
• Vervang vanwege veiligheidsredenen versleten of beschadigde onderdelen.
• Als de brandstoftank moet worden geleegd, moet dit in de buitenlucht gebeuren.
• Laat de verbrandingsmotor niet in gesloten ruimtes lopen, waarin zich gevaarlijke koolmonoxide kan vormen.
• Maai alleen bij daglicht of bij geschikt kunstlicht.
• Indien mogelijk moet het gebruik van het product bij nat gras worden vermeden.
• Het gebruik van het product bij onweer is verboden - Bliksemgevaar!
• Let altijd op een goede positie op hellingen.
• Geleid het product alleen in looppas.
• Bij producten op wielen geldt: Maai dwars op de helling, nooit op- en neerwaarts. Wees met name voorzichtig als u uw rijrichting op de helling verandert.
• Maai nooit op overmatig steile hellingen en op aangrenzende stortplaatsen, groeven of dijken. Wees met name voorzichtig als het product moet worden gekeerd of als u deze naar u toe trekt.
• Stop de messen indien de grasmaaier moet worden gekanteld, bij transport of op andere oppervlakken als gras en indien de grasmaaier voor en naar het te maaien oppervlak wordt verplaatst.

VOORZICHTIG

De grasmaaier mag niet worden gebruikt, zonder dat de volledige grasopvanginrichting of de zelfsluitende veiligheidsvoorziening voor de uitwerpopening is aangebracht.

• Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of veiligheidsroosters of zonder aangebouwde veiligheidsvoorzieningen bijv. stootplaat en/of inrichtingen om het gras op te vangen.
• Verander nooit de regelinstellingen van de motor en zorg ervoor dat deze niet te zwaar wordt belast.
• Activeer de motorrem en koppel alle snijgereedschappen en aandrijvingen los, voordat u de motor start.

• Start de motor voorzichtig, overeenkomstig de aanwijzingen van de fabrikant. Let op voldoende afstand van de voeten tot de messen.

• Bij het starten van de motor mag de grasmaaier niet worden gekanteld, alleen indien de grasmaaier bij het proces moet worden opgetild. In dit geval kantelt u de grasmaaier slechts zo ver, als absoluut noodzakelijk, en tilt u uitsluitend de zijde op die richting de bediener is gekeerd.

• Start de motor niet indien u voor het uitwerpkanaal staat.
• Breng handen of voeten nooit tegen of over de draaiende delen. Houd u altijd buiten het bereik van de uitwerpopening.
• Til of draag een grasmaaier nooit terwijl de motor loopt.

• Zet de motor uit en controleer of alle bewegende onderdelen tot stilstand zijn gekomen en de contactsleutel, indien voorhanden, is geactiveerd:

• Voordat u blokkades verwijdert of verstoppingen in het uitwerpkanaal oplost.

• Voordat u het product controleert, reinigt of er werkzaamheden aan uitvoert.
• Indien een vreemd voorwerp is geraakt. Controleer het product op beschadigingen en voer de noodzakelijke reparaties uit voordat u het product opnieuw start en ermee gaat werken. Indien het product bij het starten ongewoon sterk trilt, moet deze direct worden onderzocht.
• Indien u zich van het product verwijdert.

• Voor het bijtanken.

• Bij het nalopen van de motor moet de smoorklep worden gesloten. Als de motor over een benzineafsluitklep beschikt, moet deze na het gebruik worden gesloten.

• Het gebruik van het product met overmatige snelheid kan het risico op ongevallen verhogen.
• Wees voorzichtig bij instelwerkzaamheden aan het product en voorkom het inklemmen van vingers tussen de bewegende messen en stijve apparaatdelen.
• Wees bijzonder voorzichtig bij het maaien op oneffen ondergrond, op aangrenzende stortplaatsen, groeven of dijken.
• Vermijd plaatsen waarbij de wielen niet meer grijpen of het maaien niet stabiel is.
• Let in de buurt van straten op het wegverkeer.

GEVAAR

Struikelgevaar!

Wees met name voorzichtig bij het achterwaarts verplaatsen en bij het trekken van het product.

Controleer voor een achterwaartse beweging of er geen kinderen achter u aanwezig zijn.

• De gebruiker moet voldoende zijn geschoold in het toe-passen, instellen en bedienen van de machine (inclusief verboden handelingen).
• Controleer het product regelmatig en zorg ervoor dat alle startvergrendelingen en drukknoppen goed werken voor elk gebruik.

• Let op: onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen kan schade aan het product en lichamelijk letsel van de persoon die ermee werkt tot gevolg hebben.

• Let erop dat de veiligheidssystemen of inrichtingen van het product niet gemanipuleerd of gedeactiveerd mogen worden. Verwijder nooit delen die voor de veiligheid dienen.

• Let op dat de gebruiker geen verzegelde instellingen voor motortoerentalregeling mag wijzigen of manipuleren.
• Gebruik alleen messen en accessoires die door de fabrikant worden aanbevolen. Bij gebruik van andere inzetstukken en accessoires bestaat gevaar voor verwonding.
• Houd het product altijd in een goede bedrijfstoestand.
• Het is noodzakelijk om voldoende pauzes te nemen om lawaai en trillingen te verminderen.

6.4 Restgevaar en voorzorgsmaatregelen

Het niet naleven van de ergonomische basisprincipes Nalatig gebruik van persoonlijke beschermingsmiddelen (PBM's)

Nalatig gebruik of het weglaten van persoonlijke beschermingsmiddelen kan ernstige verwondingen tot gevolg hebben.

- Voorgeschreven beschermende uitrusting dragen.

Menselijk gedrag, incorrect gedrag

- Wees tijdens alle werkzaamheden altijd volledig gecon-centreerd.

Restgevaar

- Kan niet worden uitgesloten

Gevaar door lawaai

Gehoorschade

Langere werkzaamheden met het product zonder gehoorbescherming kan leiden tot gehoorschade.

- Altijd gehoorbescherming dragen.

Gedrag bij noodgevallen

Bij een eventueel ongeval moet u direct de noodzakelijke EHBO-maatregelen nemen en zo snel mogelijk hulp vragen aan een gekwalificeerde arts.

6.5 Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Vermijd onvoorziene ingebruikname van het product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.
• Onopzettelijk inschakelen van het product.
• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

Motortype 4-takt motor/luchtgekoeld
Cilinderinhoud 150 cm3
Werktoerental 2800 min	-1
Max. toerental 3600 min	-1
Motorvermogen 2,6 kW/3,5 PS (3600 min	-1)
Brandstof Normale benzine/loodvrij max. 10% bio-ethanol
Tankinhoud 1 l
Motorolie SAE 10W-30/SAE 10W-40
Tankinhoud/Olie 0,4 l
Maaihoogteverstelling 25-75 mm/8-voudig
Maaihoogtes 25 (1) / 35 (2) / 45 (3) / 50 (4) / 55 (5) / 65 (6) / 70 (7) / 75 (8) (+ / - 5) mm
Inhoud grasopvangzak 50 l
zaagbreedte 46 cm
Gewicht (met lege tank en volledig gemonteerd)	28,7 kg

Technische wijzigingen voorbehouden!

Accu/oplader

De technische gegevens van de accu en de oplader kunt u in de meegeleverde gebruikshandleiding vinden.

LET OP

Het product maakt deel uit van de serie Parkside X 20 V TEAM en kan met accu's van de serie Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met opladers van de serie Parkside X 20 V TEAM worden opgeladen.

Geluid en trilling

⚠ WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

Geluidswaarden

Geluidsdrukniveau L_pA	74,6 dB
Meetonnauwkeurigheid K_pA	1,81 dB
Gemeten geluidsvermogensniveau L_wA	94,6 dB
Gegarandeerd geluidsvermogensniveau L_wA	96 dB
Meetonzekerheid K_wA	1,81 dB

Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.

Trillingskenwaarden (hand-arm-trilling)

Trilling a_hv	5,7 m/s ^2
Meetonnauwkeurigheid K_h	2,3 m/s ^2

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik alleen optimale producten.
• Onderhoud en reinig het product regelmatig.
• Pas uw werkwijze aan het product aan.

• Zorg dat het product niet overbelast raakt.

• Laat het product eventueel controleren.

• Schakel het product uit als deze niet in bedrijf is.
• Draag handschoenen.

⚠ WAARSCHUWING

Bij langdurige werkzaamheden kunnen door de trillingen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom).

Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorzaken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici).

Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts.

Neem de volgende aanwijzingen in acht om de risico's te beperken:

• Houd uw lichaam en met name uw handen bij koud weer warm.
• Las regelmatig pauzes in en beweeg hierbij de handen om de doorbloeding te bevorderen.
• Houd de trillingen van het product zo laag mogelijk door regelmatig onderhoud aan vaste onderdelen op het product.

8 Uitpakken

⚠ WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpak-kings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

9 Montage

VOORZICHTIG

Gevaar voor verwonding door draaiend mes. Voer de werkzaamheden aan het product uitsluitend uit bij een uitgeschakeld en stilstaand mes!

LET OP

Let op dat bij de montage van de duwbeugels de gaskabel niet bekneld raakt.

Plaats het product op een vlak, recht oppervlak.

Benodigd gereedschap:

• Kruiskopschroevendraaier*

* = niet altijd meegeleverd!

9.1 Montage van de onderste duwbeugel (8) (afb. 3, 4)

1. Demonteer het onderdeel van de bout M8 (21a), afstandhouder (21b) en vleugelmoer (21).
2. Schuif telkens een geleiding (10) op de bout aan de onderste duwbeugel (8).
3. Plaats de onderste duwbeugel (8) op de geleidingen (10).
   Let op dat de onderste duwbeugel (8) in de bout zit en de bevestigingsgaten overeenkomen.
4. Breng telkens een bout M8 (21a) door de bevestigingsgaten van de onderste duwbeugel (8) aan.
5. Plaats een afstandhouder (21b) op elke bout M8 (21a) en borg deze met telkens een vleugelmoer (21).

9.2 Montage van de bovenste duwbeugel (5) (afb. 1, 5, 6)

1. Schroef de stergreepschroeven (7b) inclusief afstandhouder (7a) en afstandsschijf (7d) uit de draadbus (7c).
2. Lijn de bovenste duwbeugel (5) uit met de overeenkomstige bevestigingspunten van de onderste duwbeugel (8).
3. Plaats een afstandsschijf (7d) op de stergreepschroeven (7b) en breng deze door de bevestigingsgaten van de bovenste en onderste duwbeugel (5+8) aan.
4. Plaats een afstandhouder (7a) op elke stergreepschroef (7b).
5. Borg de stergreepschroeven (7b) met de quickreleases (7).

Let er daarbij op dat de gaskabel (3a) en de Bowdenkabel (2a), die later met een kabelklem (9) worden bevestigd, niet in de weg zitten.

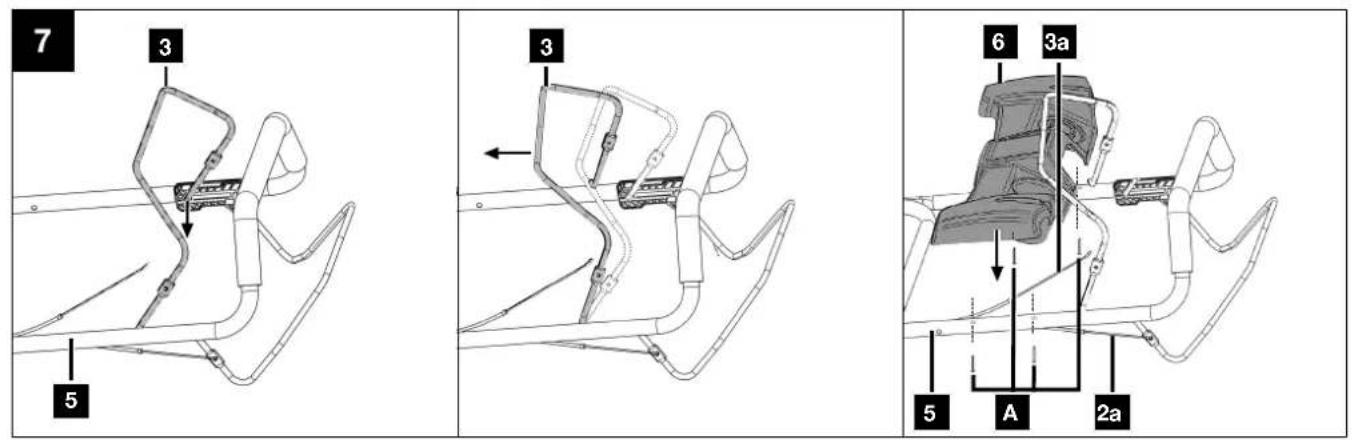

9.3 Montage van de elektrische starterunit (6) (afb. 1, 7-11)

1. Druk de rechterzijde van de motorremhendel (3) uit de kunststofhouder op de bovenste duwbeugel (5).
2. Beweeg de motorremhendel (3) naar voren om deze uit de kunststofhouder te hangen.
3. Plaats de elektrische starter (6) op de bovenste duwbeugel (5).
4. Borg de elektrische starterunit (6) met behulp van de bouten (A).

Let er daarbij op dat de gaskabel (3a) en de Bowdenkabel (2a), die later met een kabelklem (9) worden bevestigd, niet in de weg zitten.

1. Draai de bouten (A) met behulp van een kruiskop-schroevendraaier aan.
2. Bevestig de kabel van de elektrische starterunit (6) met de klittenbandjes (C) op de onderste duwbeugel (8).
3. Trek de gaskabel (3a) door de elektrische starterunit (6), zoals in afb. 8 weergegeven.
4. Plaats de gaskabel (3a) in de motorremhendel (3) en druk de rechterzijde van de motorremhendel (3) weer in de kunststofhouder op de bovenste duwbeugel (5).
5. Fixeer de gaskabel (3a) en de Bowdenkabel (2a) met de meegeleverde kabelklem (9) op de onderste duwbeugel (8).
6. Hang de greep van het starterkoord (26) in de kabelhaak (25).

10 Voor de ingebruikname

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewuste-loosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Gebruik het product alleen in de open lucht.

LET OP

Productbeschadiging!

Als het product zonder of met te weinig motor- of transmissieolie wordt gebruikt, kan dit tot motorschade leiden.

- Vul voor de ingebruikname brandstof en olie in. Het product wordt zonder motor- of transmissieolie geleverd.

LET OP

Milieuschade!

Uitgelopen olie kan het milieu ernstig verontreinigen. De vloeistof is zeer giftig en kan snel tot waterverontreiniging leiden.

• Olie alleen op een vlakke, verharde ondergrond vullen/aftappen.
• Gebruik een vulpijp of trechter.
• Vang afgetapte olie in een geschikte container op.
• Veeg gemorste olie direct zorgvuldig weg en verwijder de doek conform de lokale voorschriften.
• Verwijder olie conform de lokale voorschriften.

LET OP

Risico op materiële schade!

Indien incorrect opgeslagen of niet afgetapte brandstoffen worden gebruikt, kan de carburateur verstoppen of de werking van de motor beïnvloeden.

- Giet de niet benodigde brandstof in een luchtdicht reservoir en bewaar dit in een donkere, koele ruimte.

Plaats het product op een vlak, recht oppervlak.

Benodigd gereedschap:

• Maatbeker 1 liter (olie-/brandstoftest)*
• Trechter*
• Doek*

* = niet altijd meegeleverd!

10.1 Motorolie bijvullen (afb. 12)

LET OP

Het product wordt geleverd zonder motorolie. Voor ingebruikname daarom altijd olie bijvullen. Gebruik hiertoe multifunctionele olie (SAE 10W-30 of SAE 10W-40).

Controleer regelmatig voor elke ingebruikname het oliepeil. Een te laag oliepeil kan de motor beschadigen.

1. Schroef de oliepeilstok (18) los.
2. Vul de tank met behulp van een trechter met motorolie. Let op de max. vulhoeveelheid van 0,4 l.Vul de olie voorzichtig bij tot aan de onderkant van de vulpijp.
3. Veeg de oliepeilstok (18) met een schone, pluisvrije doek schoon.
4. Plaats de oliepeilstok (18) weer terug en er weer uit. Controleer het oliepeil, zonder de oliepeilstok (18) weer er in te schroeven.
5. Het oliepeil moet binnen de middelste markering op de oliepeilstok (18) staan.
6. Als het oliepeil te laag is, voeg dan de aanbevolen hoeveelheid olie toe (max. 0,4 l).
7. Schroef de oliepeilstok (18) vervolgens weer vast.

10.2 Brandstof bijvullen (afb. 13)

GEVAAR

Brand- en explosiegevaar!

Brandstof kan zich bij het vullen ontsteken en eventueel exploderen. Dit leidt tot ernstige verbrandingen of zelfs de dood.

• Schakel de motor uit en laat deze afkoelen.
• Houd uit de buurt van hitte, vlammen en vonken.
• Vul brandstof alleen in de open lucht bij.
• Draag veiligheidshandschoenen.
• Vermijd huid- en oogcontact.
• Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.
• Let op voor ondichte plekken. Start de motor niet als er brandstof uitloopt.

LET OP

Het product wordt geleverd zonder brandstof. Voor ingebruikname daarom altijd brandstof bijvullen. Gebruik hiervoor Super E10 benzine.

1. Reinig de omgeving van het vulgedeelte. Verontreinigingen in de brandstoftank (12) veroorzaken bedrijfsstoringen.
2. Open voorzichtig de tankdop (11) zodat eventuele overdruk kan ontsnappen.
3. Vul de brandstoftank (12) met behulp van een trechter met brandstof. Let op de max. vulhoeveelheid van 1 l. Vul de brandstof voorzichtig bij tot aan de onderkant van de vulpijp.
4. Sluit de tankdop (11) weer. Controleer of de tankdop (11) goed sluit.
5. Reinig de tankdop (11) en de omgeving.

10.3 Laadstatus van de accu (28) (afb. 1, 14)

De grasmaaier is voorzien van een elektrische starter (4). Als startaccu wordt een lithium-ionen accu (28) gebruikt. Het gebruik van de accu (28) en de oplader (29) wordt beschreven in de meegeleverde gebruikshandleiding.

1. Ter controle van de laadstatus drukt u op de toets voor de laadindicator (28c) op de accu (28). De accu-laadindicator (28b) geeft de laadstatus van de accu (28) weer.
2. De accu (28) mag alleen met de meegeleverde oplader (29) worden opgeladen. Tijdens het gebruik van de grasmaaier wordt de accu (28) niet opgeladen.

11 In gebruik nemen

AANWIJZING

Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.

Voor uw persoonlijke bescherming en de bescherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.

11.1 Instellen van de maaihoogte (afb. 15)

LET OP

Het verstellen van de maaihoogte mag alleen bij uitgeschakelde motor en verwijderde bougiestekker worden uitgevoerd.

• In dicht, hoog gras, stelt u de hoogste snijhoogte in en maait u langzamer. Voor de eerste keer maaien in het seizoen, stelt u een hoge snijhoogte in. Stel de maaihoogte zo in dat het product niet overbelast raakt.
• Selecteer de maaihoogte, afhankelijk van de werkelijk graslengte.
• Voer meerdere passages uit, zodat er maximaal 4 cm gras in één keer wordt afgehaald.
• De juiste maaihoogte is bij
• een siergazon ca. 30 mm - 45 mm
• een gebruiksgazon ca. 40 mm - 65 mm.

Het instellen van de maaihoogte gebeurt via de hendel voor de maaihoogteverstelling (22). Er kunnen verschillende maaihoogten worden ingesteld.

1. Trek de hendel voor de maaihoogteverstelling (22) naar buiten.
2. Verschuif de hendel voor de maaihoogteverstelling (22) in de gewenste maaihoogtepositie.
3. Laat de hendel voor de maaihoogteverstelling (22) weer los. De hendel klikt vast in de gewenste positie.

11.2 Accu (28) plaatsen/verwijderen (afb. 16)

1. Om de accu (28) uit het product te halen, drukt u op de ontgrendelingsknop (28a) van de accu (28) en trekt de accu (28) eruit.
2. Om de accu (28) te plaatsen, schuift u de accu (28) langs het geleideblad in de elektrische starterunit (6). Hij klikt hoorbaar vast.

11.3 Messtopinrichting (afb. 1, 24)

Voor elke ingebruikname moet u de messtopinrichting controleren. Start de motor zoals onder 12.4 beschreven.

1. Laat de motorremhendel (3) los. De motor schakelt uit en het mes (30) wordt afgeremd.
2. Het mes (30) moet binnen 7 seconden stoppen.

11.4 Maaivlak voorbereiden

1. Onderzoek het te maaien oppervlak zorgvuldig voorafgaand aan het maaien.
2. Verwijder stenen, stokken, botten, draden, speelgoed en andere voorwerpen, die door het product weggeslingerd kunnen worden.
3. Let erop dat er geen personen op het te maaien oppervlak aanwezig zijn.

12 Bedrijf

De grasmaaier wordt met een krachtige, luchtgekoelde 4-taktmotor aangedreven.

Het product kan worden gestart met of zonder elektrische starterunit en is uitgerust met een 8-voudige maaihoogteverstelling, een grasopvangbak en een inklapbare duwbeugel. De werking van de bedieningsonderdelen vindt u in de volgende beschrijvingen.

Controle voor gebruik

• Controleer alle zijdes van de motor op olie of brandstoflekken.
• Controleer het motoroliepeil.
• Controleer het brandstofpeil – de brandstoftank moet minstens halfvol zijn.
• Controleer de conditie van het luchtfilter.
• Controleer de conditie van de brandstofleidingen.
• Controleer of de bougiestekker aan de bougie is bevestigd.
• Let op tekenen van schade.
• Controleer of alle veiligheidsafdekkingen zijn aangebracht en of alle schroeven, moeren en pennen zijn aangedraaid.

12.1 Maaien met grasopvangzak

LET OP

Gebruik het product niet zonder volledig aangebrachte grasopvangbak of zonder mulchinzetstuk.

LET OP

Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen of aanbrengen.

12.1.1 Plaatsen van de grasopvangzak (24) (afb. 17)

1. Til de achterste uitwerpklep (23) op.
2. Grijp de grasopvangzak (24) vast aan de handgreep.
3. Hang de grasopvangzak (24) in de daarvoor bestemde ophanging van de grasopvangzak aan de achterkant van het product.
4. Verwijder de achterste uitwerpklep (23), hierdoor wordt de grasopvangzak (24) in positie gehouden.

12.1.2 Vulpeilindicator (24a) op de grasopvangzak (24) (afb. 17)

De door het mes (30) gegenereerde luchtstroom laat de vulpeilindicator (24a) stijgen. Als de grasopvangzak (24) is gevuld, stopt de luchtstroom. Als de luchtstroom te laag is, daalt de vulpeilindicator (24a). Dit is een aanwijzing dat de grasopvangzak (24) moet worden geleegd.

De onbegrensde werking van de vulpeilindicator (24a) is uit-sluitend mogelijk bij een optimale luchtstroom. Externe invloeden zoals nat, dicht of hoog gras, lage maainiveaus, verontreiniging of dergelijke kunnen de luchtstroom en de werking van de vulpeilindicator (24a) beïnvloeden.

• Klep openen: Grasopvangzak (24) wordt gevuld
• Klep dicht: Grasopvangzak (24) is gevuld

12.1.3 Legen van de grasopvangzak (24) (afb. 1, 17)

⚠ WAARSCHUWING

Voor het wegnemen van de grasopvangbak de motor uitschakelen en de stilstand van het mes afwachten.

LET OP

Gevaar voor letsel!

Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen.

Zodra tijdens het maaien grasresten blijven liggen, moet de grasopvangbak worden geleegd.

1. Om de grasopvangzak (24) weg te nemen, tilt u de achterste uitwerpklep (23) op.
2. Neem de grasopvangzak (24) aan de handgreep er uit. Overeenkomstig het veiligheidsvoorschrift valt de uit-werpklep (23) bij het uithangen van de grasopvangzak (24) dicht en sluit de achterste uitwerpopeningen af.

Als er daarbij grasresten in de opening blijven hangen, dan is het voor het makkelijker starten van de motor doelmatig om de grasmaaier ongeveer 1m terug te trekken.

LET OP

Resten snijgoed in de maaierbehuizing en op het werkgereedschap niet met de hand of met de voeten verwijderen, maar met geschikte hulpmiddelen, bijv. borstels of een veger.

Om een goede verzameling te garanderen, moeten de grasopvangzak (24) en in het specifiek het luchtfilter (13a) na gebruik worden gereinigd.

12.2 Maaien met zij-uitworp

Met de zij-uitwerp (19a) kunt u ook hoog en wild gras, dat slechts zelden wordt gemaaid, maaien.

12.2.1 Zij-uitwerp (19a) plaatsen (afb. 18)

1. Verwijder eerst de grasopvangzak (24) en plaats het mulchinzetstuk (27) (zie 12.3).
2. Klap de zij-uitwerpklep (19) omhoog en houd deze vast.
3. Plaats de zij-uitworp (19a) er in.
4. Sluit langzaam de zij-uitwerpklep (19). De zij-uitwerpklep (19) borgt de zij-uitwerp (19a) tegen er uit vallen.

12.2.2 Zij-uitworp (19a) verwijderen (afb. 18)

1. Klap de zij-uitwerpklep (19) omhoog en houd deze vast.
2. Verwijder de zij-uitworp (19a) en sluit de zij-uitworpklep (19).

12.3 Maaien met mulchinzetstuk

Bij het mulchen wordt het snijgoed in de gesloten maaierbehuizing verkleind en weer over het gras verdeeld. Het opnemen van gras en de verwijdering vervallen. Het fijne groene maaisel valt als een natuurlijke meststof terug in de grasmat en brengt vocht in het gazon en voorziet het van belangrijke voedingsstoffen.

AANWIJZING

Mulchen is alleen mogelijk bij relatief kort gras.

12.3.1 Mulchinzet (27) plaatsen (afb. 19)

1. Til de achterste uitwerpklep (23) op.
2. Neem de grasopvangzak (24) (indien geplaatst) aan de handgreep er uit.
3. Til de uitwerpklep (23) op en plaats het mulchinzetstuk (27).
4. Stel de maaihoogte in (zie 11.1).

Tips voor het mulchen:

- Maai het gras ca. 2 cm terug bij een grashoogte van 4-6 cm.

12.4 Motor starten

AANWIJZING

Het mes draait, als de motor wordt gestart.

Product niet starten, als het uitwerpkanaal niet door een van de volgende onderdelen is afgedekt:

• Grasopvangzak
• Mulchinzetstuk

12.4.1 Motor starten met E-start (afb. 1, 20)

1. Controleer de laadstatus van de accu (28) (zie 10.3) en laad deze eventueel op.
2. Controleer voor elke start het brandstof- en motoroliepeil (zie hoofdstuk 10.1 en 10.2). Controleer of de bougiestekker (16) op de bougie (16a) is aangesloten.
3. Schuif de opgeladen accu (28) langs het geleideblad in het apparaat. De accu (28) klikt hoorbaar vast.
4. Sta achter de grasmaaier.
5. Druk de motorremhendel (3) richting het stuur (1) in en houd deze ingedrukt.

6. Druk de elektrische starter (4) op de elektrische starterunit (6) in en houd deze ingedrukt.

7. De motor start.

8. Zodra het product is opgestart, kunt u de elektrische starter (4) weer loslaten.

12.4.2 Motor starten zonder elektrische starter (afb. 1, 21)

1. Controleer voor elke start het brandstof- en motoroliepeil (zie hoofdstuk 10.1 en 10.2). Controleer of de bougiestekker (16) op de bougie (16a) is aangesloten.
2. Sta achter de grasmaaier. Druk met één hand de motorremhendel (3) naar het stuur (1), de andere hand moet op het starterkoord (26) liggen.
3. Start de motor met starterkoord (26). Trek hiertoe de greep ca. 10-15 cm (tot een weerstand voelbaar is) er uit. En trek hier vervolgens krachtig met een ruk aan. Als de motor niet is gestart, nogmaals aan starterkoord (26) trekken.
4. Op basis van een beschermplaat op de motor kan er een lichte rookvorming ontstaan, indien u het product voor de eerste keer gebruikt. Dit is een normaal proces.

LET OP

– Laat het starterkoord niet terugschieten. Dit kan tot schade leiden.
- Bij koel weer kan het noodzakelijk zijn om het startproces meerdere te herhalen.

12.5 Rijaandrijving (afb. 1)

De grasmaaier is voorzien van een achterwielaandrijving.

12.5.1 Rijaandrijving inschakelen

1. Start de grasmaaier (zie 12.4).
2. Trek en houd de beugel van de rijaandrijving (2) richting het stuur (1).
3. De rijaandrijving wordt ingeschakeld (waaier (15) beweegt) en de grasmaaier beweegt naar voren.

LET OP

Beschadigingen aan het product vermijden! Beschadigingen aan het product vermijden! Druk de beugel rijaandrijving altijd volledig (tot aan de aanslag) in, om vervolgschade aan de aandrijving te vermijden.

12.5.2 Rijaandrijving uitschakelen

1. Laat de beugel rijaandrijving (2) los. De rijaandrijving wordt uitgeschakeld en de grasmaaier blijft staan.
2. De motor loopt verder.

12.6 De motor uitzetten

WAARSCHUWING

Gevaar voor letsel!

Na het uitschakelen van de motor draait het mes nog enkele seconden door. Als u de roterende delen aanraakt, kunnen snijwonden het gevolg zijn.

• Maai alleen met scherpe, optimale messen, zodat de grassprieten niet gaan rafelen en het gazon niet geel wordt.
• Om een net snijbeeld te bereiken moet de grasmaaier in zo recht mogelijke banen worden geleid. Hierbij moeten deze banen altijd enkele centimeters overlappen zodat er geen stroken overblijven.
• Houd de onderzijde van de maaibehuizing schoon en verwijder direct grasafzettingen. Afzettingen verzwaren het starten, beïnvloeden de snijkwaliteit en het uitwerpen van het gras.
• Op hellingen moet de snijbaan dwars op de helling worden gemaakt. Het wegglijden van de grasmaaier wordt door de schuine stand naar boven voorkomen.

13.1 Na het maaien

• Laat de motor altijd eerst afkoelen, voordat u de grasmaaier in een gesloten ruime parkeert.
  Verwijder gras, gebladerte. Voor opslag smeren en olien. Geen andere voorwerpen op de grasmaaier bewaren.
• Controleer voor hernieuwd gebruik alle schroeven en moeren. Haal losse schroeven aan.
• Leeg de grasopvangbak voor het hernieuwde gebruik.
• Neem ook het hoofdstuk "Opslag" in acht.

14 Reiniging

WAARSCHUWING

Gevaar voor verwondingen en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Schakel voor alle reinigings- en onderhoudswerkzaamheden de motor uit.
• Laat de motor afkoelen.
  – Trek de bougiestekker van de bougie.
• Verwijder de accu.

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewuste-loosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Gebruik het product alleen in de open lucht.

Benodigd gereedschap:

• Spatel*
• Handvegertje*
• Perslucht*

* = niet altijd meegeleverd!

14.1 Grasmaaier reinigen (afb. 1)

• Een reiniging met de tuinslang is alleen aan te bevelen met een lage druk. Een hogedrukreiniger is niet geschikt om het product te reinigen.
• Hang de grasopvangbak uit en borstel deze met een handborstel schoon. De behuizing van de grasmaaier kunt u ook grof met een bezem reinigen.
• Bij grotere verontreinigingen kunt u het product met een vochtige doek schoonmaken.

AANWIJZING

Voordat u de grasmaaier kantelt, leegt u de brandstoftank volledig met een brandstof-afzuigpomp (niet meegeleverd).

De grasmaaier mag niet meer dan 90 graden worden gekanteld.

1. U kunt de grasmaaier het beste naar achteren kantelen. Let er op dat de bougie (16a) hierbij naar boven wijst. Als de bougie (16a) naar onderen wijst, kan er olie weg- lekken en grote schade aan de motor en carburateur veroorzaken.
2. U kunt het product als alternatief ook op de zijkant kan- telen. Hierbij moet u er op letten dat de luchtfilterafdek- king (13) zich aan de bovenzijde bevindt.
3. Reinig de onderkant van de grasmaaier met een spatel en handveger. De spatel helpt om grove en grotere plantenresten uit het bereik van het mes (30) te verwijderen. De reiniging van de onderkant is eenvoudiger direct na gebruik en kan daardoor grondiger worden uitgevoerd. Dan is het vuil en de plantenresten nog vers en laat dan eenvoudiger los.
4. Indien nodig en bij moeilijk te verwijderen vuil, kunt u ook een speciale reiniging gebruiken. Agressieve reini-gingsmiddelen zoals koudreiniger of wasbenzine mogen niet worden gebruikt.
5. Controleer of het uitwerpen van gras vrij is van grasresten en verwijder deze indien nodig.

14.2 Grasmaaier middels de wateraansluiting (14) reinigen (afb. 1, 22)

AANWIJZING

1. Verwijder eerst het mulchinzetstuk (27) of de grasopvangzak (24).
2. Sluit voor het reinigen via de ingebouwde steekkoppeling op de wateraansluiting (14) een tuinslang aan.
3. Draai het water open en start de grasmaaier (zie 12.4).
4. Met het draaiende mes (30) wordt het water verspreid.
5. Na enkele minuten is de grasmaaier vrij van alle hechtende vuil- en grasresten.
6. Laat de grasmaaier aansluitend nog enige tijd zonder water nadraaien, om door de circulerende lucht van het mes (30) een groot gedeelte van het vocht te verwijderen.

14.3 Reinig de V-snaar (35) (afb. 23)

1. Kantel de grasmaaier naar achteren.
2. Reinig de V-snaar (35) na elk gebruik met een handve-gertje of perslucht.

15 Onderhoud

⚠ WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

Er bestaat gevaar voor ongevallen! Voer onderhouds- en reinigingswerkzaamheden altijd uit met uitgeschakelde motor. Er bestaat gevaar voor verwonding! Laat het product altijd afkoelen voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Schakel de motor uit voordat u reinigings- of onderhoudswerkzaamheden uitvoert.
• Trek de bougiedop van de bougie.
• Laat de motor afkoelen.

• Verwijder de accu.

• Regelmatig, zorgvuldig onderhoud is noodzakelijk om het veiligheidsniveau en het vermogen van het product ongewijzigd te garanderen.

• Zorg dat alle moeren, bouten en schroeven zijn vastgedraaid om er zeker van te zijn dat het product zich in een veilige werktoestand bevindt.
• Controleer regelmatig de grasopvangzak op slijtage of verlies van werking.
• Vervang vanwege veiligheidsredenen versleten of beschadigde onderdelen.
• Controleer de veilige bevestiging van de voor- en achterwielen.

• Om de soepelheid van de wielen te garanderen, raden wij aan om de wielassen en de wielnaven minimaal eenmaal per seizoen te reinigen.

• Werkzaamheden die in deze gebruikshandleiding niet zijn beschreven, mogen alleen worden uitgevoerd door een gespecialiseerde werkplaats.

• Plaats het product op een vlak, recht oppervlak.

Benodigd gereedschap:

• Bougiesleutel (B)
• Brandstof-afzuigpomp*
• Doek*
• Steeksleutel / moersleutel SW 17 mm*
• Steeksleutel / moersleutel SW 10 mm*
• Oliepomp*
• Olieopvangcarter plat (voor olieverversing) ^*
• Opvangbak*
  • Koperdraadborstel*
• Momentsleutel*
  • Voelermaat*

* = niet altijd meegeleverd!

15.1 Vervangen van de messen (30) (afb 24)

⚠ WAARSCHUWING

Bij het werken met een beschadigd mes bestaat er gevaar voor persoonlijk letsel.

– Draag veiligheidshandschoenen!

- Laat het mes vanwege veiligheidsredenen alleen door een gespecialiseerde werkplaats slijpen en afstellen. Om een optimaal werkresultaat te bereiken, is het raadzaam om het mes eenmaal per jaar te laten controleren.

- Bij het vervangen van het mes mogen alleen originele reserveonderdelen worden gebruikt.

1. Leeg de brandstoftank (12) met een brandstof-afzuigpomp, voordat u het zaagblad verwijdert. Kantel de grasmaaier nooit met een volle brandstof- of olietank naar de zijkant of naar voren! De motor wordt daardoor beschadigd waardoor de garantie vervalt.
2. Houd het mes (30) met één hand vast.
3. Draai de messchroef (31) linksom met behulp van een steeksleutel SW17 van de motorspil (33). Verwijder de volgring (32).
4. Plaats het nieuwe mes (30) in de omgekeerde volgorde terug. Bevestig de messchroef (31) conform de voorschriften. Let op dat het mes (30) juist is geplaatst en goed tegen de motorspil (33) liegt.
5. Het aanhaalmoment van de messchroef (31) is 45Nm. Vervang ook de messchroef (31) als u het mes (30) vervangt.

15.1.1 Beschadigde messen (30)

Als het mes (30) ondanks alle voorzichtigheid met een obstakel in aanraking komt, direct de motor uitschakelen en de bougiestekker (16) eruit trekken.

• Mes (30) op beschadiging controleren.
• Beschadigde of verbogen messen (30) moeten worden vervangen.
• Nooit een verbogen mes (30) weer rechtbuigen.
• Nooit met een verbogen of sterk versleten mes (30) werken, want dit veroorzaakt trillingen en kan tot meer beschadigingen aan de grasmaaier leiden.

15.2 Controle van het oliepeil (afb. 12)

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewusteloosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Gebruik het product alleen in de open lucht.

LET OP

Productbeschadiging!

Als het product zonder of met te weinig motor- of transmissieolie wordt gebruikt, kan dit tot motorschade leiden.

• Vul voor de ingebruikname brandstof en olie in. Het product wordt zonder motor- of transmissieolie geleverd.
• Gebruik uitsluitend motorolie SAE 10W-30 of SAE 10W-40.

LET OP

Milieuschade!

Uitgelopen olie kan het milieu ernstig verontreinigen. De vloeistof is zeer giftig en kan snel tot waterverontreiniging leiden.

• Olie alleen op een vlakke, verharde ondergrond vullen/aftappen.
• Gebruik een vulpijp of trechter.
• Vang afgetapte olie in een geschikte container op.
• Veeg gemorste olie direct zorgvuldig weg en verwijder de doek conform de lokale voorschriften.

- Verwijder olie conform de lokale voorschriften.

1. Schroef de oliepeilstok (18) los door naar links te draaien en veeg deze met een schone pluisvrije doek af.
2. Voer de oliepeilstok (18) weer in en controleer het oliepeil zonder de oliepeilstok (18) weer vast te schroeven.
3. Trek de oliepeilstok (18) eruit en lees het oliepeil af. Het oliepeil moet zich tussen max. en min. van de olie- peilstok (18) bevinden.
4. Schroef de oliepeilstok (18) vervolgens weer vast.

15.3 Olieverversing (afb. 12)

Het verversen van de motorolie moet jaarlijks voor het begin van het seizoen bij bedrijfswarme en uitgeschakelde motor worden uitgevoerd.

Gebruik uitsluitend motorolie (SAE 10W-30/SAE 10W-40).

1. Schroef de oliepeilstok (18) door naar links te draaien er uit.
2. Zuig met een oliepomp (met slang) de motorolie door de vulpijp af.
3. Vul verse motorolie bij en controleer het oliepeil (zie 10.1).

15.4 Tap de brandstof af met een brandstof- afzuigpomp (afb. 25)

1. Houd een opvangbak onder de slang van de brandsto-fafzuigpomp.
2. Schroef de tankdop (11) los en haal deze van de opening af.
3. Schuif de slang van de brandstof-afzuigpomp in de brandstoftank (12) en tap de brandstof met behulp van de brandstof-afzuigpomp volledig af.
4. Schroef de tankdop (11) er weer op.
5. Om ervoor te zorgen dat er geen brandstof in de carburateur achterblijft, moet de resterende brandstof uit de carburateur worden afgetapt. Plaats daartoe een opvangbak onder de carburateur en open de carburateurschroef (34) met behulp van een steeksleutel SW10.

15.5 Onderhoud van het luchtfilter (13a) (afb. 26)

GEVAAR

Brand- en explosiegevaar!

Brandstof kan bij een incorrecte reiniging ontsteken en eventueel exploderen. Dit leidt tot ernstige verbrandingen of zelfs de dood.

• Reinig het luchtfilter uitsluitend door uitkloppen.
• Reinig het luchtfilter nooit met benzine of brandbare oplosmiddelen.

LET OP

Risico op materiële schade!

Het bedrijf van de motor zonder of met een beschadigd fil- terelement kan tot motorschade leiden.
– Laat de motor nooit zonder of met een beschadigd luchtfilterelement draaien. Dan komen er verontreinigingen in de motor terecht, die de motor ernstig kunnen beschadigen.

Vervuilde luchtfilters (13a) verminderen het motorvermogen door een te lage luchttoevoer naar de carburateur. Regelmatige controle is daarom absoluut noodzakelijk.

Het luchtfilter (13a) moet elke 25 bedrijfsuren worden gecontroleerd en indien nodig worden gereinigd. Bij een zeer stoffige lucht moet het luchtfilter (13a) vaker worden gecontroleerd.

1. Verwijder de afdekking van het luchtfilter (13) en verwijder het luchtfilter (13a).
2. Reinig het luchtfilter (13a) uitsluitend door uitkloppen.
3. Vervang een defecte luchtfilter (13a) door een nieuwe.
4. Plaats het luchtfilter (13a) weer terug en brengt de afdekking van het luchtfilter (13) weer aan.

15.6 Onderhoud van de bougie (16a) (afb. 27+28)

Controleer de bougie (16a) voor de eerste keer na 10 bedrijfsuren op verontreiniging en reinig deze eventueel met een koperdraadborstel. Daarna de bougie (16a) elke 50 bedrijfsuren onderhouden.

1. Trek de bougiestekker (16) er met een draaibeweging af.
2. Verwijder de bougie (16a) met een bougiesleutel (B).
3. Stel onder gebruik van een voelermaat de afstand in op 0,75 mm (0,030"). Breng de bougie (16a) weer aan en let erop dat u deze niet te vast draait.

15.7 Motorremhendel (3) (afb. 1, 24)

De motor is voorzien van een mechanische rem, die regelmatig moet worden gecontroleerd. Bij het loslaten van de motorremhendel (3) moet het mes (30) binnen 7 seconden tot stilstand zijn gekomen.

Een draaiend mes (30) veroorzaakt duidelijk waarneembare windgeluiden. Het lopen van de messen (30) wordt door het veroorzaakte windgeluid aangegeven en kan zo worden gecontroleerd.

AANWIJZING

Als u vaststelt dat de messtopinrichting niet correct functioneert, moet u contact opnemen met de klantenservice resp. een gespecialiseerde werkplaats.

Zorg ervoor dat het product zich gedurende de gehele levensduur in een optimale staat bevindt. Een ondeskundig onderhoud kan leiden tot levensgevaarlijk letsel.

Gevaar voor verwondingen en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Schakel voor alle reinigings- en onderhoudswerkzaamheden de motor uit.
• Laat de motor afkoelen.
• Trek de bougiestekker van de bougie.
• Verwijder de accu.

AANWIJZING

Voor het transport moet u de maaihoogte altijd in de hoogste stand zetten.

1. Leeg de brandstoftank in een goedgekeurde container met behulp van een brandstofzuigpomp.
2. Leeg de motorolie uit de warme motor.
3. Reinig de koelribben van de cilinder en de behuizing.
4. Klap de bovenste duwbeugel (5) in (zie 17.3).
5. Wikkel enkele lagen golfkarton tussen de bovenste (5) en onderste duwbeugel (8) en de motor om schuren te voorkomen.
6. Om beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omvallen en wegglijden.

* = niet altijd meegeleverd!

17 Opslag

LET OP

Reinig en onderhoud het product voordat u dit opbergt.

LET OP

Bewaar het product niet met een volle grasopvangzak. Bij warm weer begint het gras door warmteontwikkeling te fermenteren. Er bestaat brandgevaar!

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C. Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

• Bewaar het product nooit met brandstof in de brandstoftank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.
• Laat de motor afkoelen, voordat u het product in gesloten ruimtes plaatst.
• Leeg, bij langdurige opslag de brandstoftank met een brandstof-afzuigpomp (niet meegeleverd).
• Om brandgevaar te vermijden, dient u de motor, uitlaat en het bereik rond de brandstoftank vrij het houden van gras, bladeren en uittredend vet (olie).

17.1 Voorbereiden voor de opslag van de grasmaaier (afb. 1)

WAARSCHUWING

Verwijder de brandstof niet in gesloten ruimtes, in de buurt van vuur of bij het roken. Gasdampen kunnen explosies of brand veroorzaken.

1. Leeg de brandstoftank (12) (zie 15.4).
2. Voer een olieverversing uit (zie 15.3).
3. Verwijder de bougiestekker (16) van de bougie (16a). Verwijder de bougie (16a) met een bougiesleutel (B) (zie 15.6).
4. Vul met een oliekan ca. 0,2 l olie in de cilinder.
5. Trek langzaam aan het starterkoord (26), zodat de olie de cilinder aan de binnenkant beschermt.
6. Schroef de bougie (16a) weer vast.
7. Reinig de koelribben van de cilinder en de behuizing (zie 14.1).
8. Reinig het gehele product om de lakverf te beschermen.
9. Bewaar het product op een goed geventileerde plaats of locatie.

17.2 Accu (28) en oplader (29)

Neem de veiligheidsvoorschriften en aanwijzingen voor het opladen en het juiste gebruik in acht zoals in de gebruikshandleiding van uw accu (28) en oplader (29) van de serie Parkside X 20 V Team aangegeven. Een gedetailleerde beschrijving voor het laadproces en overige informatie vindt u in deze afzonderlijke gebruikshandleiding.

17.3 De bovenste duwbeugel (5) inklappen (afb. 1)

WAARSCHUWING

Klemgevaar!

Houd de duwbeugel altijd met een hand op het hoogste punt.

- Nooit vingers tussen de bovenste en onderste duwbeugel plaatsen.

Voor een plaatsbesparende opslag is de bovenste duwbeugel (5) inklapbaar.

1. Verwijder de grasopvangzak (24).

2. Hang het starterkoord (26) aan de kabelhaak (25) los.

3. Draai de quickrelease (7) aan de onderste duwbeugel (8) open.

4. Draai de quickrelease (7) dwars naar de duwbeugel. Hiertoe moet de quickrelease (7) iets van de onderste duwbeugel (8) worden weggetrokken.

5. Klap de bovenste duwbeugel (5) omlaag. De kabels mo- gen hierbij niet worden vastgeklemd.

18 Reparatie & bestellen van reserveonderdelen

Na reparatie of onderhoud controleren of alle veiligheids-technische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

AANWIJZING

Belangrijke aanwijzing bij reparatie

Houd er bij retourlevering van het product voor reparatie rekening mee dat het product om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

18.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

Reserveonderdelen/accessoires

Mesinformatie:
Fabrikant: DJ = CHONGQING	DAJIANG POWER EQUIPMENT CO.,LTD., China
Mescode: 602002
Mes - Artikelnr.: 7911200626
Messchroef - Artikelnr.:	5911240001
Motorolie - Artikelnr.:	7911200715
Luchtfilter - Artikelnr.:	5911249084
Luchtfilterelement - Artikelnr.:	5911249083
Bougie - Artikelnr.:	3906201048
V-snaar - Artikelnr.:	5911244077

18.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Bougie, luchtfilter, mes, V-snaar

* = niet meegeleverd!

19 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afgedankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• LIDL biedt u direct in de winkels en op de markten retourmogelijkheden aan. Terugzending en verwijdering zijn voor u gratis.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afge-dankte elektrische en elektronische apparatuur.

Aanwijzingen voor de lithium-ion accu's

Accu voor het afvoeren van het apparaat demonteren!

• Gooi de accu niet bij het huishoudelijk afval, in open vuur (explosiegevaar) of in water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden, als er gif-tige dampen of vloeistoffen gaan lekken.
• Defecte of verbruikte accu's moeten overeenkomstig richtlijn 2023/1542/EG worden gerecycled.
• Lever het apparaat en de oplader in bij een afvalverwerkingsstation. De gebruikte kunststof- en metalen onderdelen kunnen per type gescheiden worden en zo worden gerecycled.
• Voer accu's in ontladen toestand af. Wij adviseren de polen af te plakken met tape om ze te beschermen tegen kortsluiting. Open de accu niet.

- Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voor verbruikte accu's, waar ze milieuvriendelijk kunnen worden gerecycled. Neem hiertoe contact op met het plaatselijke afvalverwerkingsstation.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorolie-reservoir worden leeggemaakt!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

20 Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Onrustige loop, sterk trillen van het product.	Bouten los. Bouten controleren.
	Mesbevestiging los. Mesbevestiging controleren.
	Messen niet in balans. Messen vervangen.
Motor loopt niet.	Motorremhendel niet ingedrukt.	Motorremhendel indrukken.
	Gashendel in incorrecte stand.	Instelling controleren.
	Bougie defect.	Bougie vervangen.
	Brandstoftank leeg.	Brandstof bijvullen.
	Vervuilde brandstof.	Brandstoftank legen en met schone brandstof vullen.
	Motor defect.	Erkende klantenservice raadplegen.
Motor loopt onrustig.	Luchtfilter vervuild.	Luchtfilter reinigen.
	Bougie vervuild.	Bougie reinigen.
Gras wordt geel, snede onregelmatig.	Luchtfilter vervuild.	Luchtfilter reinigen.
	Bougie vervuild.	Bougie reinigen.
Uitwerpen van het gras is rommelig.	Maaihoogte te laag.	Maaihoogte instellen.
	Mes versleten.	Messen vervangen.
	Grasopvangzak verstopt.	Grasopvangzak legen of verstopping verhelpen.

21 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: Parkside

Art.-aanduiding: BENZINE GRASMAAIER -

PBRM 46 A1

Art.nr. 3911226974, 3911226977,

3911226979, 3911226980,

39112269915, 39112269959

IAN-nr. 482139_2404

Serienr. 01001 - 19066

EU-richtlijnen:

2006/42/EG, 2014/30/EU, 2000/14/EG & 2005/88/EG,

2011/65/EU*, (EU) 2015/863

2000/14/EG_2005/88/EG - Bijlage: VI

Gegarandeerd

geluidsvermogensniveau ( L_WA ): 96 dB

Gemeten

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 5395-1:2013/A1:2018; EN 5395-2:2013/A2:2017;

EN 14982:2009

Documentatie gevolmachtigde:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toe-passingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 5 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 482139_2404bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.
• Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.
• U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.
• U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 482139_2404 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

Vestiging: Duitsland Vestiging: Duitsland

PDF ONLINE parkside-diy.com

Índice
