Produkttype	Termisk plæneklipper med elektrisk starter
Mærke	Parkside
Model	PBRM 46 A1
Skærebredde	46 cm
Skærehøjder	25 - 75 mm (8 niveauer)
Kapacitet af opsamlingspose	50 L
Motortype	4-takts, luftkølet, 150 cm³
Motoreffekt	2,6 kW (3,5 HK) ved 3600 min⁻¹
Brændstof	Blyfri benzin (max 10% bioethanol), tank 1 L
Motorolie	SAE 10W-30 eller SAE 10W-40, kapacitet 0,4 L
Strømforsyning til elektrisk starter	Lithium-ion batteri 20 V (serie Parkside X 20 V TEAM)
Vægt (samlet, tom tank)	28,7 kg
Funktioner	Klipning med opsamler, mulching, sideudkast, baghjulstræk
Indstilling af skærehøjde	Manuel, håndtag med 8 positioner
Sikkerhedssystem	Motorbremse med bladstop på ≤7 s, genstartssikring
Støjniveau (garanteret)	96 dB(A)
Vibrationer (håndtag)	5,7 m/s² (usikkerhed 2,3 m/s²)
Rutinemæssig vedligeholdelse	Rengøring med vandtilslutning, olieskift, rengøring af luftfilter, udskiftning af blad
Vigtigste sliddele	Blad, tændrør, luftfilter, kilerem
Garanti	5 år (under betingelser)

Ofte stillede spørgsmål - PBRM 46 A1 PARKSIDE

Hvilken type motorolie skal jeg bruge, og hvordan kontrollerer jeg niveauet?

Brug en motorolie SAE 10W-30 eller SAE 10W-40. Kapaciteten er 0,4 L. For at kontrollere niveauet skal du skrue oliepinden (18) af, tørre den af, sætte den i igen uden at skrue den, derefter tage den ud: niveauet skal være mellem min- og max-mærkerne.

Hvordan starter jeg plæneklipperen med den elektriske starter?

Sørg for, at batteriet (28) er opladet og indsat, brændstoftanken er fuld, og tændrørsstikket (16) er tilsluttet. Stil dig bagved, tryk motorbremsehåndtaget (3) mod styret, og tryk på den elektriske starter (4) indtil start.

Kan jeg bruge plæneklipperen uden opsamlingsposen?

Ja, du kan bruge mulching-dysen (27) til mulching eller sideudkast (19a). Dog skal bagudkastskanalen altid være udstyret med enten posen, mulching-dysen eller sideudkastet af sikkerhedsmæssige årsager.

Hvordan indstiller jeg skærehøjden?

Indstillingen foretages med håndtaget (22) på siden af huset. Tryk håndtaget udad, flyt det til den ønskede position (8 niveauer fra 25 til 75 mm), slip derefter, så det går i indgreb. Foretag denne indstilling med motoren slukket.

Hvad gør jeg, hvis bladet ikke stopper hurtigt?

Motorbremse skal stoppe bladet på under 7 sekunder efter at have sluppet motorbremsehåndtaget (3). Hvis det ikke er tilfældet, stop straks plæneklipperen, afbryd tændrørsstikket og kontakt en autoriseret service. Brug ikke plæneklipperen, før bremsen er repareret.

Hvilken type brændstof skal jeg bruge, og hvordan tanker jeg?

Brug blyfri benzin indeholdende højst 10 % bioethanol (E10). Tanken har en kapacitet på 1 L. Tank kun udendørs, med motoren slukket og kølet, og brug en tragt. Ryg ikke og undgå åben ild.

Hvordan vedligeholder jeg luftfilteret?

Kontrollér luftfilteret (13a) hver 25. driftstime. For at rengøre det, bank det forsigtigt; rengør det aldrig med benzin eller brændbart opløsningsmiddel. Udskift det, hvis det er beskadiget eller meget snavset.

Hvordan udskifter jeg bladet?

Tøm først brændstoftanken. Brug beskyttelseshandsker. Skru bladskruen (31) af mod uret med en 17 mm skruenøgle, fjern den flade skive (32) og det gamle blad. Monter det nye blad i den korrekte retning, og spænd skruen til et moment på 45 Nm. Udskift også skruen.

Kan jeg bruge plæneklipperen i en skråning?

Ja, men klip vinkelret på skråningen, aldrig op ad eller ned ad bakke. Vær forsigtig ved retningsskift. Klip ikke på meget stejle skråninger, nær skrænter, grøfter eller diger. Hold sikker afstand til forhindringer.

Hvordan tømmer jeg brændstoftanken til vinteropbevaring?

Brug en brændstofsuger (medfølger ikke). Placer en passende beholder under pumpen, fjern tankdækslet (11), indsæt slangen, og pump al brændstoffet ud. Åbn derefter karburatorskruen (34) for at dræne resten. Opbevar plæneklipperen på et tørt, frostfrit sted.

BRUGSANVISNING PBRM 46 A1 PARKSIDE

Betjenings- og sikkerhedsforskrifter

Oversættelse af den originale driftsvejledning

BENZIN-RASENMÄHER

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

1 Forklaring til symbolerne på produktet.... 194
2 Indledning 195
3 Produktbeskrivelse (fig. 1-28).... 195
4 Leveringsomfang (fig. 1-2) 195
5 Tilsigtet brug 195
6 Sikkerhedsforskrifter 196
7 Tekniske data.... 198
8 Udpakning 199
9 Montering.... 199
10 Før ibrugtagning 200
11 Ibrugtagning.... 201
12 Drift 201
13 Arbejdsinstrukser 203
14 Rengøring 203
15 Vedligeholdelse.... 204
16 Transport (fig. 1).... 206
17 Opbevaring 206
18 Reparation og bestilling af reservedele 207
19 Bortskaffelse og genanvendelse.... 207
20 Afhjælpning af fejl 208
21 EU-overensstemmelseserklæring 209
22 Garantibevis 210

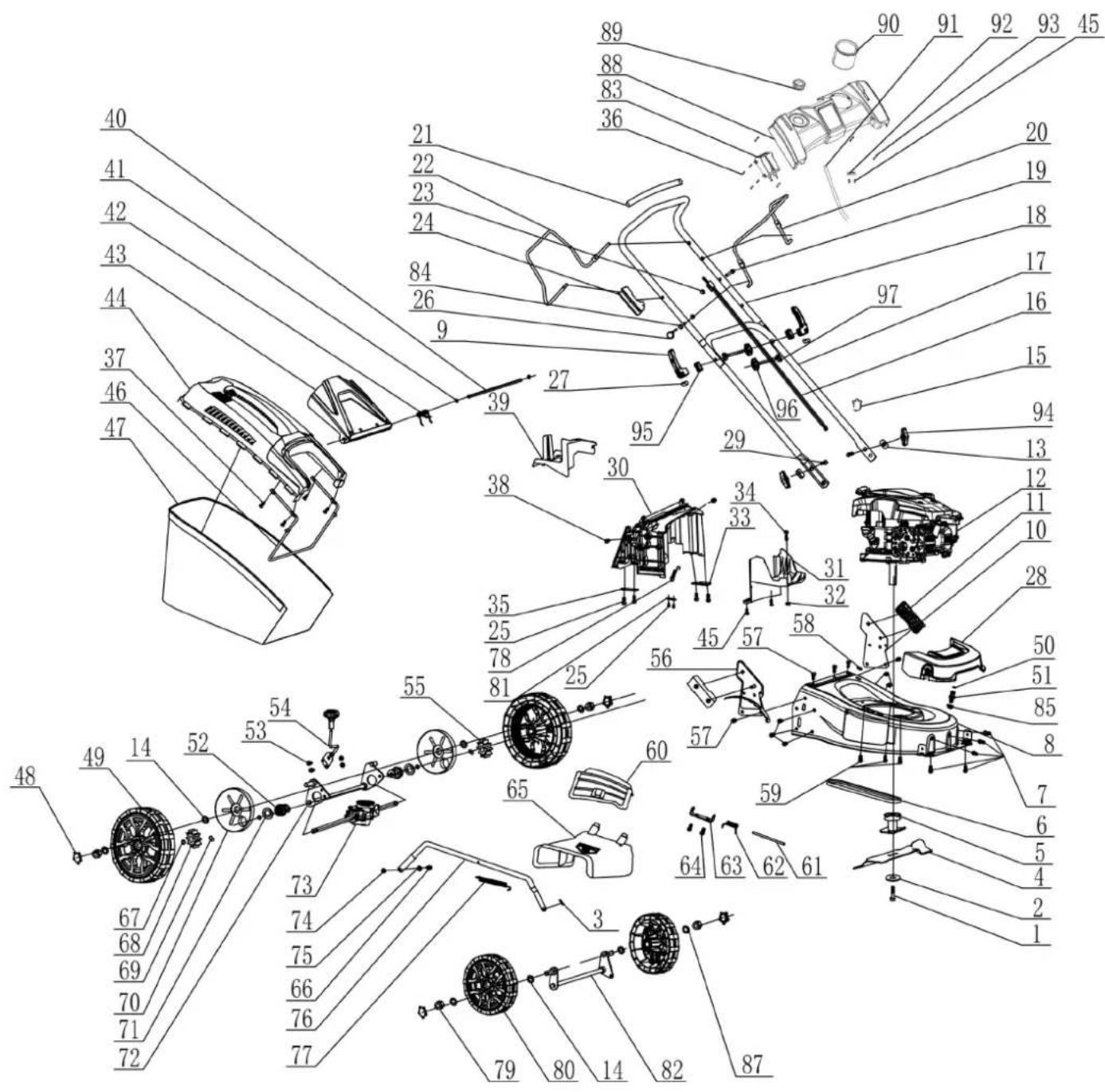

23 Eksplosionstegning.... 211

1 Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Pas på! Tilsidesættelse af sikkerhedsskil- tene og advarselsinstrukserne på pro- duktet og tilsidesættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død.		Motoren bliver meget varm under drift; undlad at røre ved den!
	Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning!		PAS PÅ! Driftsstoffer er brand- og eksplo- sionsfarlige - fare for forbrænding. Der må ikke tankes, når motoren er varm eller kø- rer.
	Brug høreværn. Brug beskyttelsesbriller. Motor
	Sørg for, at andre personer holder tilstræk- kelig sikkerhedsafstand.		Kontrollér olieniveau.
	Klip aldrig opad eller nedad på en skrå- ning.		Tankindhold
	Fare som følge af udslyngende dele, når motoren kører.		Knivlængde. Maks. snitbredde.
	Hold hænder og fødder væk fra de rote- rende knive.		DRIVE - Bøjle køredrev STOP - Motorbremsearm
	Fjern omkringliggende smådele, der kan blive udslynget, før plæneklipperen tages i brug.		Fjern transportsikring.
	Forgiftningsfare! Brug kun produktet udendørs og aldrig i lukkede eller dårligt venti- lerede rum.		Produktets garanterede lydeffektniveau.
	Fjern tændrørshætten, før der foretages vedligeholdelsesarbejde.		Produktet opfylder gældende EU-direkti- ver.

2 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autori-serede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigte- de anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle til- hørende dokumenter følge med.

3 Produktbeskrivelse (fig. 1-28)

1. Styr
2. Bøjle til køredrev
   2a. Bowdenkabel
3. Motorbremsearm
   3a. Gastræk
4. Elektrostarter
5. ∅verste skubbebøjle
6. Elektrostarterenhed
7. Quickrelease
   7a. Afstandsholder (quickrelease)
   7b. Stjernegrebsskrue (quickrelease)
   7c. Gevindbøsning (quickrelease)
   7d. Afstandsskive (quickrelease)
8. Nederste skubbebøjle
9. Kabelclip
10. Føring (skubbebøjle)
11. Tankdæksel
12. Brændstoftank
13. Luftfilterlåg
    13a. Luftfilter
14. Vandtilslutning

15. Løbehjul

16. Tændrørshætte
    16a. Tændrør

17. Udstødning
18. Oliepind
19. Sideudkastningsklap
    19a. Sideudkast
20. Drivhjul
21. Vingemøtrik (nederste skubbebøjle)
    21a. M8-skrue (vingemøtrik)
    21b. Afstandsholder (vingemøtrik)
22. Justering af klippehøjde
23. Udkastningsklap
24. Græsfangspose
    24a. Niveau-indikator (græsfangspose)
25. Snorekrog
26. Trækstarter
27. Bioklip-indsats
28. Batteri
    28a. Frigørelsesknap til batteri
    28b. Ladetilstandsvisning for batteri
    28c. Knap til ladetilstandsvisning
29. Batterioplader
30. Kniv
31. Knivskrue
32. Spændeskive
33. Motorspindel
34. Karburatorskrue
35. Kilerem

4 Leveringsomfang (fig. 1-2)

Pos. Stk. Betegnelse

1. 1 x Benzindrevet plæneklipper med skubbebøjle foroven

7.2 x Quickrelease

7a. 2 x Afstandsholder (quickrelease)

7b. 2 x Stjernegrebsskrue (quickrelease)

7c. 2 x Gevindbøsning (quickrelease)

7d. 2 x Afstandsskive (quickrelease)

1. 1 x Nederste skubbebøjle

2. 1 x Kabelclip

3. 2 x Føring (skubbebøjle)

4. 2 x Vingemøtrik

21a. 2 x M8-skrue (vingemøtrik)

21b. 2 x Afstandsholder (vingemøtrik)

1. 1 x Græsfangspose

2. 1 x Bioklip-indsats

3. 1 x Batteri

4. 1 x Batterioplader

A. 4 x Skruer

B. 1 x Tændrørsnøgle

C. 2 x Burrebånd

2 x Brugsanvisning

(plæneklipper, batteri + oplader)

5 Tilsigtet brug

Den benzindrevne plæneklipper er egnet til brug i almindelige private haver. Med plæneklippere til almindelige private haver forstås maskiner, der normalt ikke bruges mere end 50 timer om året, og som især bruges til plejning af græsa-realer eller græsplæner, men ikke til offentlige anlæg, parker, idrætsanlæg samt land- og skovbrug.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller person-skader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

På grund af den fysiske fare for brugeren må plæneklipperen ikke anvendes til følgende arbejde (ufuldstændig liste):

• til trimning af buske, hække og strå,
• til klipning af klatreplanter,
• til plænepleje på tagbeplantninger og i altankasser,
• til flisning og findeling af træ- og hækafklip,
• til rengøring af fortove (støvsugning, bortblæsning),
• til udjævning af jordhøjder som f.eks. muldvarpeskud.
• til transport af skæremateriale, undtagen i den medfølgende græsfangspose.

ADVARSEL

Læs for din egen sikkerheds skyld denne manual og de generelle sikkerhedsforskrifter grundigt igennem inden ibrugtagning af produktet. Gives produktet videre til tredje- mand, skal du sørge for, at brugsanvisningen følger med.

Produktet er en del af serien Parkside X 20 V TEAM og kan bruge batterier i serien Parkside X 20 V TEAM. Batterierne må kun oplades med opladere i serien Parkside X 20 V TEAM.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

6 Sikkerhedsforskrifter

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug!

ADVARSEL

Læs alle sikkerhedshenvisninger, anvisninger, il- lustrationer og tekniske data, der følger med det- te produkt.

Forsømmelighed ved iagttagelse af følgende anvisningerne kan forårsage alvorlige personskader.

Produktet må ikke benyttes af:

• Børn og andre personer, der ikke kender brugsanvisningen (lokale bestemmelser kan fastlægge brugerens minimumsalder).
• Personer, der er påvirket af alkohol, narkotika eller medikamenter, eller som er trætte eller syge.

6.1 Sikkerhedsforskrifter for håndførte plæneklippere

• Læs brugsanvisningen med omhu. Sørg for at blive for-trolig med indstillingerne, og hvordan maskinen anvendes korrekt.
• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge plæneklipperen. Lokale bestemmelser kan fastlægge brugerens minimumsalder.
• Klip aldrig græs, mens andre, især børn eller dyr, er i nærheden. Vær opmærksom på, at maskinoperatøren eller brugeren bærer ansvaret for ulykker, der måtte opstå i forbindelse med andre personer eller deres ejendom.
• Klip kun græs under gode sigtbarhedsforhold. Det er nødvendigt at holde tredjeparter på afstand.
• Hvis produktet overdrages til andre personer, skal denne brugsanvisning følge med.
• Under plæneklipningen skal der altid bæres robust, skridsikkert fodtøj og lange bukser. Klip ikke græs, hvis du er barfodet eller bærer lette sandaler.
• Kontrollér området eller terrænnet, hvor produktet skal bruges, og fjern alle genstande som f.eks. sten, legetøj, pinde og ledninger osv., der kan blive opfanget og slynget væk.
• Sluk for motoren; vent, til den er standset, og tag tændrørshætten af, hvis
• produktet forlades;
• du fjerner blokeringer eller tilstopninger;
• produktet har været i kontakt med fremmedlegemer;
• der opstår funktionsfejl og usædvanlige vibrationer i produktet.

ADVARSEL

Brændstof er meget brændbart:

• Opbevar kun brændstof i hertil indrettede og godkendte beholdere (dunke).
• Tank kun udendørs, og ryg ikke under tankningen.
• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brændstof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet.
• Af sikkerhedsårsager skal brændstoftank- og andre tanklukninger udskiftes, hvis de er beskadiget.
• Opbevar aldrig brændstof i nærheden af gnistkilder. Anvend altid en godkendt dunk. Hold brændstof væk fra børn.
• Udskift defekte lyddæmpere.
• Før brug skal det altid kontrolleres visuelt, om kniven og fastgørelsesboltene er slidte eller beskadiget. For at undgå ubalance må slidte eller beskadigede knive og fastgørelsesbolte kun udskiftes sætvist.

6.2 Elektrisk sikkerhed

• Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
• Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
• Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

Overhold sikkerhedsforskrifterne og bemærkningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader i serie Parkside X 20 V Team.

Du finder en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

Forkert anvendelse af batteri og oplader kan medføre elektrisk stød eller brand.

6.3 Händtering

Håndtering:

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Opbevar aldrig produktet med brændstof i tanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukkede rum.
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udløbende fedt (olie).
• Kontrollér med jævne mellemrum græsfanget for slid eller tab af funktionsevne.

• Erstat slidte eller beskadigede dele af sikkerhedsår-sager.

• Hvis brændstoftanken skal tømmes, skal dette ske udendørs.

• Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.
• Klip kun græs ved dagslys eller ved god kunstig belysning.
• Undgå såvidt muligt at benytte produktet i vådt græs.
• Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!
• Sørg for altid at stå stabilt, hvis du klipper græs på skråninger.
• Før kun produktet i gåtempo.
• Ved produkter på hjul gælder følgende: Klip græs på tværs af en skråning, aldrig opad eller nedad. Vær særlig forsigtig, hvis du ændrer køreretning på en skråning.
• Du må ikke klippe græs på for stejle skråninger og i nærheden af affaldsdepoter, grøfter eller diger. Vær særlig forsigtig, når du vender produktet eller trækker det ind mod dig selv.
• Stop kniven, hvis plæneklipperen skal kippes, transporteres hen over andre overflader end græs, og hvis den skal flyttes fra og til de græsplæner, der skal klippes.

FORSIGTIG

Plæneklipperen må ikke anvendes, uden at enten det fulde græsfang eller den selvlukkende adskillende beskyttelsesanordning for udkastningsåbningen er monteret.

• Brug aldrig plæneklipperen, hvis beskyttelsesanordninger eller -gitre er beskadiget, eller hvis beskyttelsesanordninger som f.eks. preplader og/eller græsfang ikke er monteret.
• Undlad at ændre motorens reguleringsindstillinger, og kør ikke med for høje omdrejninger.
• Løsn motorbremsen, og frakobl alle skærende værktøjer og drev, før motoren startes.
• Start motoren forsigtigt iht. producentens instruktioner. Sørg for, at der er nok afstand mellem fødderne og kniven.
• Når motoren startes, må plæneklipperen ikke kippes, medmindre den skal løftes under denne proces. I så fald må den kun kippes i det omfang, det er absolut nødvendigt, og kun løftes i den side, der vender bort fra brugeren.
• Start ikke motoren, hvis du står foran udkastningskanalen.
• Før aldrig hænder eller fødder hen mod eller ind under roterende dele. Hold dig altid på afstand af udkast-åbningen.
• Løft eller bær aldrig en plæneklipper, mens motoren kører.
• Stop motoren, og sørg for, at alle bevægelige dele er standset, og at tændingsnøglen - hvis en sådan findes - er fjernet:
• før blokeringer løsnes eller tilstopninger afhjælpes fra udkastningskanalen;
• før produktet kontrolleres, rengøres, eller der udføres arbejde på det.
  – ved påkørsel af et fremmedlegeme. Lokaliser skader på produktet, og foretag de nødvendige reparationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme.

– Hvis du fjerner dig fra produktet.
- Før du tanker.

• Når motoren stopper, skal man lukke drosselspjældet. Hvis motoren har en benzinafspærringsventil, skal man lukke denne efter brug.
• Brug af produktet med for stor hastighed kan øge faren for ulykker.
• Vær forsigtig, når der udføres indstillingsarbejde på produktet, og pas på ikke at få fingre i klemme mellem den bevægelige kniv og stive apparatdele.
• Vær særlig forsigtig, når der klippes græs på blød jordbund, i nærheden af lossepladser, grave og diger.
• Undgå steder, hvor hjulene ikke mere griber fat, eller hvor klipning er usikker.
• Vær opmærksom på trafikken i nærheden af veje og gader.

FARE

Fare for at snuble!

Vær særlig forsigtig, når du går baglæns og trækker produktet.

Før du går baglæns, skal du sikre dig, at der ikke er små børn bag dig.

• Brugeren skal være tilstrækkeligt uddannet i brug, indstilling og betjening (herunder forbudt betjening).
• Kontrollér produktet med jævne mellemrum, og sørg før hver brug for, at alle startlåse og trykknapper fungerer korrekt.
• Bemærk, at forkert udført vedligeholdelse, brug af ikke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på produktet og forårsage alvorlige personskader for operatøren.
• Bemærk, at der ikke må manipuleres med produktets sikkerhedssystemer eller -anordninger, og at de ikke må deaktiveres. Fjern aldrig dele, der er del af maskinens sikkerhed.
• Bemærk, at brugeren ikke må ændre eller manipulere med forseglede indstillinger for motorhastighedsregulering.
• Brug kun knive og tilbehør, der er anbefalet af producenten. Brug af andre værktøjer og andet tilbehør kan medføre personskader for brugeren.
• Hold altid produktet i god driftstilstand.
• Det er nødvendigt at indlægge tilstrækkelige pauser for at reducere støj- og vibrationseksponeringen.

6.4 Restrisici og

Tilsidesættelse af ergonomiske principper

Manglende brug af personlige værnemidler (PSA)

Skødesløs eller manglende brug af personlige værnemidler kan føre til alvorlige personskader.

- Brug forskrevet beskyttelsesudstyr.

Menneskelig adfærd, forkert adfærd

- Vær altid meget koncentreret under arbejdet.

Restrisici

- kan aldrig udelukkes

Fare som følge af støj

Høreskader

Længere tids ubeskyttet arbejde med produktet kan føre til høreskader.

- Brug principielt høreværn.

Adfærd i nødstilfælde

Skulle der evt. opstå en ulykke, træf da de førstehjælpsforanstaltninger, der er nødvendige, og opsøg hurtigst muligt kvalificeret lægehjælp.

6.5 Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
• Utilsigtet ibrugtagning af produktet.
• Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

7 Tekniske data

Motortype 4-takt-motor/luftkølet
Slagvolumen 150 cm3
Omdrejningstal under arbejdet	2800 min-1
Maks. omdrejningstal 3600 min	-1
Motoreffekt 2,6 kW/3,5 HK (3600 min)	-1)
Brændstof Almindelig blyfri benzin maks.10% bioethanol
Tankindhold	1 l
Motorolie	SAE 10W-30/SAE 10W-40
Tankindhold/olie	0,4 l
Justering af klippehøjde	25-75 mm/8-dobbelt
Klippehøjde	25 (1) / 35 (2) / 45 (3) / 50 (4) / 55 (5) / 65 (6) / 70 (7) / 75 (8) (+ / - 5) mm
Indhold græsfangspose	50 l
Snitbredde	46 cm
Vægt (med tom tank og komplet monteret)	28,7 kg

Forbehold for tekniske ændringer!

Batteri/oplader

De tekniske data for batteri og oplader fremgår af den vedlagte brugsanvisning.

PAS PÅ

Produktet er en del af serien Parkside X 20 V TEAM og kan bruge batterier i serien Parkside X 20 V TEAM. Batterierne må kun oplades med opladere i serien Parkside X 20 V TEAM.

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis ma- skinstøjen overstiger 85 dB, skal du bære passende høre- værn til dig selv og personer i nærheden.

Støjværdier

Lydtryksniveau L_pA	74,6 dB
Måleusikkerhed K_pA	1,81 dB
Målt lydeffektniveau L_wA	94,6 dB
Garanteret lydeffektniveau L_wA	96 dB
Måleusikkerhed K_wA	1,81 dB

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Vibrationskarakteristika (hånd-arm-vibration)

Vibration ahv	5,7 m/s2
Måleusikkerhed Kh	2,3 m/s2

Begræns støjudvikling og vibration til et minimum!

• Anvend kun fejlfrie produkter.
- Vedligehold og rengør produktet med jævne mellemrum.
- Tilpas arbejdsmåden efter produktet.
- Undlad at overbelaste produktet.
- Få evt. produktet kontrolleret.
- Sluk produktet, när det ikke benyttes.
- Brug handsker.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Sørg for minimal vibration ved regelmæssigt at vedlige-holde produktet og dets faste dele.

8 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transport-sikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originalle dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikelnumre samt type og fremstillingsår for produktet.

9 Montering

FORSIGTIG

Fare for personskade på grund af roterende kniv. Udfør kun arbejde på maskinen, när kniven er stoppet og står stille!

PAS PÅ

Pas på ikke at beskadige gaskablet, när skubbebøjlerne monteres.

Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• Stjerneskruetrækker*
* = indgår ikke nødvendigvis i leveringsomfanget!

9.1 Montering af nederste skubbebøjle (8) (fig. 3, 4)

1. Afmonter komponenten bestående af M8-skruen (21a), afstandsholderen (21b) og vingemøtrikken (21).
2. Skub den ene føring (10) ind på bolten på den nederste skubbebøjle (8).
3. Sæt den nederste skubbebøjle (8) på føringerne (10). Sørg for, at den nederste skubbebøjle (8) sidder i bolten, og at fastgørelseshullerne stemmer overens.
4. Anbring en M8-skrue (21a) gennem hvert af fastgørel-seshullerne i den nederste skubbebøjle (8).
5. Placer en afstandsholder (21b) på hver M8-skrue (21a), og fastgør dem med en vingemøtrik (21).

9.2 Montering af den øverste skubbebøjle (5) (fig. 1, 5, 6)

1. Skru stjernegrebsskruerne (7b) inkl. afstandsholderen (7a) og afstandsskiven (7d) ud af gevindbøsningen (7c).
2. Indjuster den øverste skubbebøjle (5) i forhold til de pågældende fastgørelsespunkter på skubbebøjlen (8).
3. Sæt en afstandsskive (7d) på hver af stjernegrebsskruerne (7b), og anbring dem gennem fastgørelseshullerne på den øverste og den nederste skubbebøjle (5+8).

4. Placer en afstandsholder (7a) på hver af stjernegrebsskruerne (7b).

5. Fastlås stjernegrebsskruerne (7b) med quickrelease (7). Sørg da for, at gaskablet (3a) og bowdenkablet (2a), der fastgøres på et senere tidspunkt med en kabelclip (9), ikke er i vejen.

9.3 Montering af elektrostarterenhed (6) (fig. 1, 7-11)

1. Tryk højre side af motorbremsearmen (3) ud af plastholderen på den øverste skubbebøjle (5).
2. Flyt motorbremsearmen (3) fremad for at frigøre den fra plastholderen.
3. Sæt elektrostarterenheden (6) på den øverste skubbebøjle (5).
4. Fastlås elektrostarterenheden (6) ved hjælp af skruerne (A).
   Sørg da for, at gaskablet (3a) og bowdenkablet (2a), der fastgøres på et senere tidspunkt med en kabelclip (9), ikke er i vejen.
5. Spænd skruerne (A) fast med en stjerneskruetrækker.
6. Fastgør elektrostarterenhedens (6) kabel med burrebåndene (C) på den nederste skubbebøjle (8).
7. Træk gaskablet (3a) gennem elektrostarterenheden (6) som vist i fig. 8.
8. Sæt gaskablet (3a) ind i motorbremsearmen (3), og tryk igen højre side af motorbremsearmen (3) ind i plastholderen på den øverste skubbebøjle (5).
9. Fastgør gaskablet (3a) og bowdenkablet (2a) til den ne- derste skubbebøjle (8) ved hjælp af den medfølgende kabelclip (9).
10. Indsæt trækstarterens greb (26) i snorekrogen (25).

10 Før ibrugtagning

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

- Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.

- Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

– Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
– Tør straks spildt olie omhyggeligt op, og bortskaf klu-den i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

PAS PÅ

Fare for beskadigelse!

Hvis der anvendes forkert opbevaret eller ikke-aftappet brændstof, kan karburatoren blive tilstoppet, eller moto-rens funktion kan blive forringet.

- Kom unødvendigt brændstof i en lufttæt beholder, og opbevar denne mørkt og køligt.

Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• målebæger 1 liter (olie-/brændstofresistent)*
• Tragt*
• Lapper*
  * = indgår ikke nødvendigvis i leveringsomfanget!

10.1 Påfyldning af motorolie (fig. 12)

PAS PÅ

Produktet leveres uden motorolie. Husk derfor at påfylde olie før ibrugtagning. Anvend i den forbindelse multigrade-olie (SAE 10W-30 eller SAE 10W-40).

Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige motoren.

1. Skru oliepinden (18) ud.
2. Fyld tanken med motorolie ved hjælp af en tragt. Vær opmærksom på den maksimale påfyldningsmængde på 0,4 liter. Påfyld forsigtigt olie op til underkanten af påfyldningsstudsen.
3. Tør oliepinden (18) af med en ren, fnugfri klud.
4. Indsæt atter oliepinden (18), og træk den ud igen. Kontrollér olieniveauet, uden at skrue oliepinden (18) i igen.
5. Olieniveauet skal altid stå inden for den midterste markering på oliepinden (18).
6. Hvis olieniveauet er for lavt, skal der påfyldes den anbefalede mængde olie (maks. 0,4 l).
7. Skru derefter oliepinden (18) i igen.

10.2 Påfyldning af brændstof (fig. 13)

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.
• Varme, flammer og gnister skal holdes på afstand.

• Brændstof må kun påfyldes udendørs.

• Benyt beskyttelseshandsker.

• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.

PAS PÅ

Produktet leveres uden brændstof. Husk derfor altid at påfylde brændstof før ibrugtagning. Brug Super E10 benzin.

1. Rengør området omkring påfyldningshullet. Urenheder i brændstoftanken (12) medfører driftsforstyrrelser.
2. Åbn forsigtigt tankdækslet (11), så et evt. overtryk kan slippe ud.
3. Fyld brændstoftanken (12) med brændstof ved hjælp af en tragt. Vær opmærksom på den maksimale påfyldningsmængde på 1 liter. Påfyld forsigtigt brændstof op til underkanten af påfyldningsstudsen.
4. Luk tankdækslet (11) igen. Kontrollér, at tankdækslet (11) slutter tæt.
5. Rengør tankdækslet (11) og området omkring det.

10.3 Batteriets (28) ladetilstand (fig. 1, 14)

Plæneklipperen har en elektrostarter (4). Som startbatteri anvendes et litium-ion-batteri (28). Brugen af batteriet (28) og opladeren (29) er beskrevet i den medfølgende brugsanvisning.

1. Tryk på knappen til ladetilstandsvisning (28c) på batteriet (28) for at kontrollere ladetilstanden. Ladetilstandsvisningen for batteriet (28b) angiver batteriets (28) ladetilstand.
2. Batteriet (28) må kun oplades med følgende oplader (29). Batteriet (28) genoplades ikke, når plæneklipperen bruges.

11 Ibrugtagning

BEMÄRK

En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på godkendte og dertil fastlagte tidspunkter. Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn.

11.1 Indstilling af klippehøjde (fig. 15)

PAS PÅ

Klippehøjden må kun indstilles, når motoren er slukket, og tændrørshætten er fjernet.

• I tæt, højt græs skal man indstille det højeste klippetrin og klippe langsommere. Der bør vælges en høj klippehøjde til sæsonens første klipning. Indstil klippehøjden, så produktet ikke overbelastes.

• Vælg en klippehøjde der passer til den faktiske græslængde.

• Gentag plæneklipningen, så der maks. klippes 4 cm plæne ad gangen.

• Den korrekte klippehøjde for en
• prydplæne er ca. 30 - 45 mm
• brugsplæne er ca. 40 - 65 mm.

Klippehøjden indstilles via armen til justering af klippehøjden (22). Der kan indstilles forskellige klippehøjder.

1. Træk armen til justering af klippehøjden (22) ud.
2. Drej armen til justering af klippehøjde (22) til den ønskede position.
3. Slip igen armen til justering af klippehøjden (22). Armen går i indgreb på den ønskede position.

11.2 Isætning/udtagning af batteri (28) (fig. 16)

1. Når batteriet (28) skal tages ud af produktet, skal du trykke på batteri-frigørelsesknappen (28a) på batteriet (28) og trække batteriet (28) ud.
2. Isæt batteriet (28) ved at skubbe det (28) ind i elektro- starterenheden (6) langs styreskinnen. Det går hørbart i indgreb.

11.3 Knivstopper (fig. 1, 24)

Før hver ibrugtagning skal man kontrollere knivstopperen. Start motoren som beskrevet i 12.4.

1. Slip motorbremsearmen (3). Motoren slukker, og kniven (30) bremses.
2. Kniven (30) skal stoppe inden for 7 sekunder.

11.4 Klargøring af klippeområdet

1. Undersøg omhyggeligt det område, der skal klippes, før du klipper det.
2. Fjern sten, pinde, kødben, ledninger, legetøj og andre genstande, som kan blive udslynget af produktet.
3. Sørg for, at der ikke findes personer på det område, der skal klippes.

12 Drift

Plæneklipperen drives af en kraftig, luftkølet 4-taktsmotor. Produktet kan startes med eller uden elektrostarterenhed og har en 8-dobbelt klippehøjdejustering, en græsopsamlerkurv og en sammenklappelig skubbebøjle.

Betjeningselementernes funktion fremgår af de følgende beskrivelser.

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brændstoflækage.
• Kontrollér motorolieniveauet.
• Kontrollér brændstofniveauet – brændstoftanken skal være mindst halvt fuld.
• Kontrollér luftfilterets tilstand.
• Kontrollér brændstofledningernes tilstand.
• Kontrollér, at tændrørshætten er fastgjort til tændrøret.
  • Vær opmærksom på tegn på skader.
• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer, møtrikker og bolte er spændt fast.

12.1 Klipning med græsfangspose

PAS PÅ

Benyt ikke produktet uden fuldt monteret græsfangspose eller bioklip-indsats.

PAS PÅ

Græsfangsposen må kun sættes på og tages af, når moto-ren er stoppet, og kniven står stille.

12.1.1 Isætning af græsfangspose (24) (fig. 17)

1. Løft den bageste udkastningsklap (23).
2. Tag fat i græsfangsposen (24) i bæregrebet.
3. Indsæt græsfangsposen (24) i den hertil indrettede græsfangspose-ophængning på bagsiden af produktet.
4. Læg den bageste udkastningsklap (23) ned; den holder græsfangsposen (24) på plads.

12.1.2 Niveau-indikator (24a) på græsfangspose (24) (fig. 17)

Den luftstrøm, der genereres af kniven (30), hæver niveau-indikatoren (24a). Når græsfangsposen (24) er fyldt, stopper luftstrømmen. Hvis luftstrømmen er for svag, klapper niveau-indikatoren (24a) i. Dette er en indikation på, at græsfangsposen (24) skal tømmes.

Niveau-indikatoren (24a) virker kun fuldt ud, när luftstrømmen er optimal. Ydre påvirkninger som vådt, tæt eller højt græs, lave klippetrin, tilsmudsning eller lignende kan forringe luftstrømmen og niveau-indikatorens (24a) funktion.

• Klap åben: Græsfangspose (24) fyldes
• Klap lukket: Græsfangspose (24) er fyldt

12.1.3 Tømning af græsfangsposen (24) (fig. 1, 17)

ADVARSEL

Stop motoren, og vent, til kniven står stille, før græsfangsposen tages af.

PAS PÅ

Fare for personskade!

Græsfangsposen må kun tages af, når motoren er stoppet, og kniven står stille.

Så snart græsrester blive liggende under plæneklipningen, skal græsfangsposen tømmes.

1. Græsfangsposen (24) fjernes ved at løfte den bageste udkastningsklap (23).
2. Tag græsfangsposen (24) ud ved at løfte den i bæregrebet. Iht. sikkerhedsforskriften klapper udkastningsklappen (23) i, så snart græsfangsposen (24) løftes af, og lukker den bageste udkastningsåbning.

Hvis der sidder græsrester fast i åbningen, trækker man plæneklipperen ca. 1 m tilbage, så det bliver nemmere at starte motoren.

PAS PÅ

Græsrester i maskinhuset og på arbejdsværktøjet må hverken fjernes med hænderne eller fødderne, men kun med egnede hjælpemidler som f.eks. en børste eller en håndkost.

For at sikre en god opsamling skal græsfangsposen (24) og især luftfilteret (13a) renses efter brug.

12.2 Plæneklipning med sideudkast

Med sideudkastet (19a) kan du også klare højt og vildt græs, der sjældent slås.

12.2.1 Isætning af sideudkast (19a) (fig. 18)

1. Fjern først græsfangsposen (24), og sæt bioklip-indsat-sen (27) ind (se 12.3).
2. Klap sideudkastningsklappen (19) op, og hold den fast.
3. Sæt sideudkastet (19a) ind.
4. Luk langsomt sideudkastningsklappen (19). Sideudkastningsklappen (19) sikrer sideudkastet (19a) mod at falde ud.

12.2.2 Afmontering af sideudkast (19a) (fig. 18)

1. Klap sideudkastningsklappen (19) op, og hold den fast.
2. Tøm sideudkastet (19a), og luk sideudkastningsklappen (19).

Under bioklipningen findeles det afklippede græs i det lukkede maskinhus, hvorefter det fordeles på plænen igen. Græset fjernes ikke fra plænen og bortskaffes ikke. Det fintsnittede græs falder tilbage i græsplænen som en naturlig gødning, der tilfører græsplænen fugt og vigtige næringsstoffer.

BEMAERK

Bioklipning kan kun gennemføres, hvis plænen er relativt kort.

12.3.1 Isætning af bioklip-indsats (27) (fig. 19)

1. Løft den bageste udkastningsklap (23).
2. Fjern græsfangsposen (24) (hvis monteret) ved hjælp af bæregrebet.
3. Løft udkastningsklappen (23), og indsæt mulch-indsat-sen (27).
4. Indstil klippehøjden (se. 11.1).

Tips til bioklip:

- Klip græsset 2 cm, når det er 4-6 cm højt.

12.4 Start af motoren

BEMAERK

Start ikke produktet, når udkastningskanalen ikke er dækket af en af følgende dele:

• Græsfangspose
• Bioklip-indsats

12.4.1 Start af motor med E-start (fig. 1, 20)

1. Kontrollér batteriets (28) ladetilstand (se 10.3), og oplad det om nødvendigt.
2. Kontrollér brændstof- og motorolieniveauet før hver start (se afsnit 10.1 og 10.2). Kontrollér, at tændrørshætten (16) er tilsluttet til tændrøret (16a).
3. Skub det opladede batteri (28) ind i produktet langs styreskinnen. Batteriet (28) går hørbart i indgreb.
4. Stå bag plæneklipperen.
5. Tryk motorbremsearmen (3) ind mod på styret (1), og hold den inde.

6. Tryk elektrostarteren (4) på elektrostarterenheden (6) ind, og hold den inde.

7. Motoren starter.

8. Når produktet er startet, kan man atter slippe elektro- starteren (4).

12.4.2 Start af motor uden elektrostart (fig. 1, 21)

1. Kontrollér brændstof- og motorolieniveauet før hver start (se afsnit 10.1 og 10.2). Kontrollér, at tændrørshætten (16) er tilsluttet til tændrøret (16a).
2. Stå bag plæneklipperen. Den ene hånd trykker på motorbremsearmen (3) til styret (1), mens den anden hånd skal være på trækstarteren (26).
3. Start motoren med trækstarteren (26). Dette gøres ved at trække grebet ca. 10-15 cm ud (indtil der mærkes en modstand). Og træk derefter hårdt i ét ryk. Skulle motoren ikke starte, trækker man endnu en gang i trækstarteren (26).
4. Pga. et beskyttelsesskjold på motoren kan der opstå en smule røg, när produktet bruges første gang. Dette er en normal proces.

PAS PÅ

• Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader.
• I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

12.5 Kørsel (fig. 1)

Plæneklipperen er udstyret med baghjulsdrev.

12.5.1 Start af køredrev

1. Start plæneklipperen (se. 12.4).
2. Træk bøjlen til køredrev (2) mod på styret (1), og hold den der.
3. Køredrevet aktiveres (hjulet (15) bevæger sig), og plæneklipperen bevæger sig fremad.

PAS PÅ

Undgå at beskadige produktet! Undgå at beskadige produktet! Hold hele tiden bøjlen til køredrevet (helt til anslag) for at undgå at beskadige gearkassen.

12.5.2 Stop af køredrev

1. Slip bøjlen til køredrev (2). Køredrevet stoppes, og plæneklipperen bliver stående.
2. Motoren fortsætter med at køre.

12.6 Slukning af motoren

ADVARSEL

Fare for personskade!

Når motoren er stoppet, bliver kniven ved med at køre i nogle sekunder. Hvis man rører ved de roterende dele, risikerer man at pådrage sig snitsår.

– Vent, til kniven står stille.
– Forsøg ikke at bremse kniven med hånden.
- Benyt beskyttelseshandsker.
- Hold fødderne væk fra kniven.

13 Arbejdsinstrukser

• Slå kun plænen med skarpe, fejlfrie knive, så græsstråene ikke frynser, og plænen ikke bliver gul.
• Et rent klippebillede opnås bedst ved at køre plæneklipperen i lige baner. Disse baner skal helst overlappe hinanden med et par centimeter, så der ikke opstår striber.
• Hold undersiden af maskinhuset rent, og fjern græsaflej-ringer. Aflejringer vanskeliggør startprocessen, forringer klippekvaliteten og græsudkastningen.
• På skråninger placeres klippebanen på tværs af skråningen. Vækglidning af plæneklipperen forhindres ved at stille maskinen på skrå i opadgående retning.

13.1 Efter græsklipningen

• Lad altid motoren afkøle, før plæneklipperen frastilles i lukkede rum.
  Fjern græs, løv, mudder og olie, før maskinen frastilles. Anbring ikke andre genstande oven på plæneklipperen.
• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.
• Tøm græsfangsposen, før maskinen tages i brug igen.
• Se også kapitlet "Opbevaring".

14 Rengøring

ADVARSEL

Fare for personskade og forbrænding!

Produktet kan starte uventet og derved medføre person-skader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Lad motoren køle af.
• Tag tændrørshætten af tændrøret.
• Tag batteriet ud.

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

– Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
- Brug kun produktet udendørs.

Nødvendigt værktøj:

• Spartel*
• Håndkost*
• Trykluft*

* = indgår ikke nødvendigvis i leveringsomfanget!

14.1 Rengøring af plæneklipperen (fig. 1)

• Rengøring med en haveslange anbefales kun med lavt vandtryk. En højtryksrenser er ikke egnet til rengøring af plæneklipperen.
• Løsn græsfangsposen, og børst den af med en håndbørste. Man kan også rengøre plæneklipperens hus groft med kosten.
• Ved større tilsmudsning kan man tørre produktet af med fugtige klude.

BEMÆRK

Før plæneklipperen kippes, skal brændstoftanken tømmes helt ved hjælp af en brændstof-opsugningspumpe (medfølger ikke).

Plæneklipperen må ikke kippes mere end 90 grader.

1. Det er bedst at kippe plæneklipperen bagud. Sørg da for, at tændrøret (16a) vender opad. Hvis tændrøret (16a) vender nedad, kan der løbe olie ud og anrette store skader i motoren og karburatoren.
2. Alternativt kan man også kippe produktet om på siden, men man skal da sørge for, at luftfilterlåget (13) er på oversiden.
3. Rengør plæneklipperens underside med en spatel og en håndbørste. Spatlen hjælper med at fjerne groft og større planterester fra området omkring kniven (30). Rengøring af undervognen er nemmere og kan gøres mere grundigt umiddelbart efter brug. Smuds og planterester vil da være mere friske og kan lettere løsnes.
4. Hvis det er nødvendigt, og hvis snavset er svært at fjerne, kan man også bruge et særligt rengøringsmiddel. Der må ikke anvendes aggressive rengøringsmidler som f.eks. koldrens eller rensebenzin.
5. Kontrollér, om græsudkastningen er fri for græsrester og fjern sådanne ved behov.

14.2 Rengøring af plæneklipperen via vandtilslutningen (14) (fig. 1, 22)

BEMÆRK

Sæt tændrørshætten korrekt på tændrøret igen.

1. Fjern først bioklip-indsatsen (27) eller græsfangsposen (24).
2. Slut en haveslange til vandtilslutningen (14) via den indbyggede stikkobling med henblik på rengøring.
3. Tænd for vandet, og start plæneklipperen (se 12.4).
4. Vandet hvirvles rundt af den roterende kniv (30).
5. Efter nogle minutter er plæneklipperen rengjort for alle fastklæbende smuds- og græsrester.
6. Lad derefter plæneklipperen køre i kort tid uden vand for at fjerne det meste af fugten med luften fra den cir-kulerende kniv (30).

14.3 Rengøring af kileremmen (35) (fig. 23)

1. Kip plæneklipningen bagud.
2. Rengør kileremmen (35) efter hver brug med en håndkost eller trykluft.

15 Vedligeholdelse

ADVARSEL

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

Risiko for ulykker! Udfør som hovedregel vedligeholdelses- og rengøringsarbejde med motoren slukket. Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme. Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre person-skader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Træk tændrørshætten af tændrøret.
• Lad motoren køle af.

• Tag batteriet ud.

• Regelmæssig, omhyggelig vedligeholdelse er nødvendig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Kontrollér regelmæssigt græsfangsposen for slid eller tab af funktionsevne.
• Erstat slidte eller beskadigede dele af sikkerhedsår-sager.
• Kontrollér, at for- og baghjul sidder sikkert fast.
• Vi anbefaler, at hjulaksler og hjulnav rengøres mindst én gang i sæsonen for at sikre, at hjulene går let.
• Arbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et autoriseret professionelt værksted.
• Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• Tændrørsnøgle (B)
- Brændstof-opsugningspumpe*
- Lapper*
• Gaffelnøgle/topnøgle SW 17 mm*
• Gaffelnøgle/topnøgle SW 10 mm*
- Oliepumpe*
- olieopfangningskar fladt (til olieskift)*
- Opsamlingsbeholder*
- Kobbertrådsbørste*
- Momentnøgle*

• Føler*

* = indgår ikke nødvendigvis i leveringsomfanget!

15.1 Udskiftning af kniv (30) (fig. 24)

ADVARSEL

Arbejde med en beskadiget kniv er forbundet med fare for personskade.

• Benyt beskyttelseshandsker!

• Af sikkerhedsårsager skal man se til, at kniven kun opslibes og afbalanceres på et autoriseret professionet værksted. For at opnå et optimalt arbejdsresultat anbefales det at få kniven kontrolleret en gang om året.
  – Når kniven udskiftes, må der kun bruges originale reservedele.

• Tøm brændstoftanken (12) med en brændstof-opsugningspumpe, før klingen fjernes. Kip aldrig plæneklipperen til siden eller fremad med fyldt brændstof- eller olietank!
  Dette vil beskadige motoren og medføre, at garantien bortfalder.

• Hold fast i kniven (30) med den ene hånd.
• Drej knivskruen (31) af motorspindlen (33) mod uret ved hjælp af en SW17-gaffelnøgle. Fjern spændeskiven (32).
• Monter den nye kniv (30) igen i omvendt rækkefølge. Fastgør knivskruen (31) korrekt. Sørg for, at kniven (30) er korrekt placeret og ligger an mod motorspindlen (33).
• Knivskruens (31) tilspændingsmoment 45 Nm. Udskift også knivskruen (31), när kniven (30) udskiftes.

15.1.1 Beskadigede knive (30)

Skulle kniven (30) være kommet i berøring med en forhindring, skal man straks slukke motoren og tage tændrørshætten (16) af.

• Kontrollér kniven (30) for skader.
• Beskadigede eller bøjede knive (30) skal udskiftes.
• Forsøg aldrig at rette en bøjet kniv (30) ud igen.
• Arbejd aldrig med en bøjet eller meget slidt kniv (30); dette forårsager vibrationer og kan føre til skader på plæneklipperen.

15.2 Kontrol af olieniveau (fig. 12)

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

– Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.

- Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

- Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.

- Brug kun motorolie SAE 10W-30 eller SAE 10W-40.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
– Tør straks spildt olie omhyggeligt op, og bortskaf klu-den i henhold til de lokale bestemmelser.
– Bortskaf olien i henhold til de lokale bestemmelser.

1. Skru oliepinden (18) mod venstre og ud, og tør den af med en ren, fnugfri klud.
2. Sæt oliepinden (18) i igen, og kontrollér olieniveauet uden at skrue oliepinden (18) fast igen.
3. Træk oliepinden (18) ud, og aflæs olieniveauet. Olieniveauet skal være et sted mellem max. og min. på oliepinden (18).
4. Skru derefter oliepinden (18) i igen.

15.3 Olieskift (fig. 12)

Motorolien skal skiftes hvert år før sæsonstart ved driftsvarm og slukket motor.

Brug kun motorolie (SAE 10W-30/SAE 10W-40).

1. Skru oliepinden (18) ud ved at dreje den mod venstre.
2. Sug motorolien ud gennem påfyldningsstudsen ved hjælp af en oliepumpe (med slange).
3. Påfyld frisk motorolie, og kontrollér olieniveauet (se 10.1).

15.4 Aftap brændstof med en brændstof-opsugningspumpe (fig. 25)

1. Hold en opsamlingsbeholder under brændstofopsugningspumpens slange.
2. Skru tankdækslet (11) af, og fjern det.
3. Skub brændstof-opsugningspumpens slange ned i brændstoftanken (12), og aftap alt brændstof vha. brændstof-opsugningspumpen.
4. Skru tankdækslet (11) fast igen.
5. For at sikre at brændstof ikke bliver stående i karburatoren, skal den tømmes for det resterende brændstof. Stil en egnet opsamlingsbeholder under karburatoren, og åbn karburatorskruen (34) ved hjælp af en SW10-gaffelnøgle.

15.5 Vedligeholdelse af luftfilter (13a) (fig. 26)

FARE

Ved forkert rengøring kan brændstof antændes og i givet fald eksplodere. Dette medfører alvorlig forbrænding eller død.

• Rengør kun luftfilteret ved udbankning.
  – Rengør aldrig luftfilteret med benzin eller brændbare opløsningsmidler.

PAS PÅ

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filterind-sats, kan det forårsage motorskader.

- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterindsats. Der kommer snavs ind i motoren, hvilket kan forårsage alvorlige motorskader.

Tilsmudsede luftfiltre (13a) forringer motoreffekten, fordi karburatoren forsynes med for lidt luft. Regelmæssig kontrol er derfor nødvendig.

Luftfilteret (13a) bør kontrolleres hver 25. driftstime og rengøres efter behov. Er luften meget støvet, skal luftfilteret (13a) kontrolleres oftere.

1. Tag luftfilterlåget (13) af, og fjern luftfilteret (13a).
2. Rengør kun luftfilteret (13a) via udbankning.
3. Udskift et defekt luftfilter (13a) med et nyt.
4. Indsæt luftfilteret (13a) igen, og sæt luftfilterlåget (13) på.

15.6 Vedligeholdelse af tændrør (16a) (fig. 27-+28)

Kontrollér tændrøret (16a) første gang for tilsmudsning efter 10 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (16a) for hver 50 driftstimer.

1. Fjern tændrørshætten (16) med en roterende bevægelse.
2. Fjern tændrøret (16a) med en tændrørsnøgle (B).
3. Indstil afstanden til en afstand på 0,75 mm (0,030") vha. en bladsøger. Anbring tændrøret (16a) igen, og sørg for, at dette ikke spændes alt for meget.

15.7 Motorbremsearm (3) (fig. 1, 24)

Motoren er udstyret med en mekanisk bremse, som skal kontrolleres med jævne mellemrum. Når motorbremsearmen (3) slippes, skal kniven (30) stå stille inden for 7 sekunder.

En kørende kniv (30) frembringer tydeligt mærkbar vindstøj. Kørslen af kniven (30) signaleres ved hjælp af den genererede vindstøj og kan således kontrolleres.

BEMÆRK

Hvis man konstaterer, at knivstopperen ikke fungerer korrekt, skal man kontakte kundeservice eller et professionelt værksted.

Kontrollér, at produktets tilstand er upåklagelig i hele dets levetid. Ukorrekt vedligeholdelse kan medføre livsfarlige personskader.

Fare for personskade og forbrænding!

Produktet kan starte uventet og derved medføre person-skader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Lad motoren køle af.
• Tag tændrørshætten af tændrøret.
• Tag batteriet ud.

BEMAERK

Til transport skal du altid indstille klippehøjden i den høje- ste stilling.

1. Tøm brændstoftanken med en brændstof-opsugningspumpe i en godkendt beholder.
2. Tøm den varme motor for motorolien.
3. Rengør cylinderens køleribber og huset.
4. Klap den øvre skubbebøjle (5) ind (se 17.3).
5. Vikl et par lag pap mellem øverste (5) og nederste (8) skubbebøjle og motor, så de ikke skurer mod hinanden.
6. For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.
   * = indgår ikke nødvendigvis i leveringsomfanget!

17 Opbevaring

PAS PÅ

Produktet skal rengøres og vedligeholdes, inden det stilles til opbevaring.

PAS PÅ

Opbevar ikke produktet med fyldt græsfangspose. I varmt vejr begynder græsset at gære under varmepåvirkning. Brandfare!

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

• Opbevar aldrig produktet med brændstof i brændstoft-anken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukkede rum.
• Ved længere tids opbevaring skal brændstoftanken tømmes med en brændstof-opsugningspumpe (medfølger ikke).
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udtrængende fedt (olie).

17.1 Forberedelse til opbevaring af plæneklipperen (fig. 1)

ADVARSEL

Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Tøm brændstoftanken (12) (se 15.4).
2. Foretag olieskift (se 15.3).
3. Tag tændrørshætten (16) af tændrøret (16a). Fjern tændrøret (16a) med en tændrørsnøgle (B) (se 15.6).
4. Fyld ca. 0,2 l olie i cylinderen med en oliekande.
5. Træk langsomt i trækstarteren (26), så olien beskytter den indvendige side af cylinderen.
6. Skru tændrøret (16a) i igen.
7. Rengør cylinderens køleribber og huset (se 14.1).
8. Rengør hele produktet for beskytte lakken.
9. Opbevar produktet et godt ventileret sted.

17.2 Batteri (28) og oplader (29)

Overhold sikkerhedsforskrifterne og bemærkningerne om opladning og korrekt brug i brugsanvisningen til batteri (28) og oplader (29) i serie Parkside X 20 V Team. Du finder en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

17.3 Sammenklapning af øverste skubbebøjle (5) (fig. 1)

ADVARSEL

Klemningsfare!

Hold altid skubbebøjlen med en hånd på det højeste sted.

- Placer aldrig fingrene mellem den øverste og den nederste skubbebøjle.

For pladsbesparende opbevaring kan den øverste skubbebøjle (5) klappes sammen.

1. Tag græsfangsposen (24) af.
2. Fjern trækstarteren (26) fra snorekrogen (25).
3. Åbn quickrelease (7) på nederste skubbebøjle (8).
4. Drej quickrelease (7) på tværs af skubbebøjlen. Det gøres ved at trække quickrelease (7) lidt væk fra den nederste skubbebøjle (8).
5. Klap den øverste skubbebøjle (5) ned. Pas på ikke at klemme kablerne.

18 Reparation og bestilling af reservedele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

BEMÆRK

Vigtig oplysning ifm. reparation

Vær ved returnering af produktet til reparation opmærksom på, at produktet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

18.1 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

Reservedele/tilbehør

Kniv-information:
Producent: DJ = CHONGQING DAJIANG POWER EQUIPMENT CO.,LTD., Kina
Knivkode: 602002
Kniv - artikel-nr.:	7911200626
Knivskrue - artikel-nr.:	5911240001
Motorolie - artikel-nr.:	7911200715
Luftfilter - artikel-nr.:	5911249084
Luftfilterindsats - artikel-nr.:	5911249083
Tændrør - artikel-nr.:	3906201048
Kilerem - artikel-nr.:	5911244077

18.2 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter, kniv, kilerem

* = medfølger ikke!

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• LIDL tilbyder dig returneringsmuligheder direkte hos filialerne og markederne. Returnering og bortskaffelse er gratis for dig.
  – Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Oplysninger om (genopladelige) lithium-ion-batterier

Batteriet skal fjernes inden bortskaffelse af apparatet!

• Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.
• Defekte eller brugte batterier skal genvindes iht. direktivet 2023/1542/EF.
• Maskinen og opladeren må kun afleveres på en genbrugsstation. De anvendte plast- og metaldele kan adskilles efter type og dermed genbruges.
• Batterierne skal bortskaffes i afladet tilstand. Vi anbefaler, at man tildækker polerne med tape for at beskytte mod kortslutning. Forsøg ikke at åbne batteriet.
• Bortskaf batterierne i henhold til de lokale bestemmelser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

20 Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Urolig kørsel, produktet vibrerer kraftigt. Skruer løse. Kontrollér skruer.
		Knivfastgørelse løs. Kontrollér knivfastgørelse.
		Kniv ude af balance. Udskift kniv.
Motor vil ikke starte.		Motorbremsearm ikke trykket ned. Tryk på motorbremsearm.
		Gashåndtag i forkert stilling. Kontrollér indstilling.
		Tændrør defekt. Udskift tændrør.
		Brændstoftank tom. Påfyld brændstof.
		Tilsmudset brændstof. Tøm brændstoftank, og påfyld rent brændstof.
		Motor defekt. Kontakt autoriseret kundeservice.
Motor går uroligt.		Luftfilter snavset. Rengør luftfilter.
		Tændrør snavset. Rengør tændrør.
Plæne bliver gul, snit uregelmæssigt.		Luftfilter snavset. Rengør luftfilter.
		Tændrør snavset. Rengør tændrør.
Græsudkast er ikke korrekt.		Klippehøjde for lav. Indstil klippehøjde.
		Kniv slidt. Udskift kniv.
		Græsfangspose tilstoppet. Tøm græsfangspose, eller afhjælp tilstopning.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: Parkside

Varebetegnelse: BENZINDREVEN PLÄNEKLIPPER - PPBRM 46 A1

Varenr. 3911226974, 3911226977,

3911226979, 3911226980,

39112269915, 39112269959

IAN-nr. 482139_2404

Serie-nr. 01001 - 19066

EU-direktiver:

2006/42/EF, 2014/30/EU, 2000/14/EF & 2005/88/EF, 2011/65/EU*, (EU) 2015/863

2000/14/EF_2005/88/EF - Tillæg: VI

Garanteret lydeffektniveau (LwA): 96 dB

Målt lydeffektniveau (L _WA ): 95,0 dB

Effekt (P): 2,6 kW

Bemyndiget organ: TÜV SÜD

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte standarder:

EN 5395-1:2013/A1:2018; EN 5395-2:2013/A2:2017;

EN 14982:2009

Dokumentationsansvarlig:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen, Tyskland

Ichenhausen, Tyskland 09.12.2024

Simon Schunk

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations- / monteringsvejledning eller skader forårsaget af upprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv) , virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 5 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudlösende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Afvikling i garantitilfælde

For at sikre en hurtig behandling af dit anliggende skal du følgende nedenstående anvisninger:

• Ved alle forespørgsel bedes du holde kassebonen og varenummeret (f.eks. IAN 482139_2404) klar som bevis for købet.
• Varenummeret fremgår af typeskiltet på produktet, en gravure på produktet, forsiden af din vejledning (forneden til venstre) eller mærkaten på bag- eller undersiden af produktet.
• Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
• Et produkt, som registreres som defekt, kan du efterfølgende sende portofrit til den serviceadresse, du får oplyst, med vedlæggelse af kvitteringen (kassebon) og oplysning om manglen, og hvornår den er opstået.
• På parkside-diy.com kan du se og downloade denne og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land, og søg efter brugsanvisninger ved hjælp af søgebilledet. Ved at indtaste varenummeret (IAN) 482139_2404 kommer du til brugsanvisningen for din vare.

Servicekontakt (DK):

Navn: Sotek

Charlottevej 30 E

DK - 4270 Hong

Telefon: [phone]

E-mail: [e-mail]

Hjemsted: Danmark

PDF ONLINE parkside-diy.com
