GEBRUIKSAANWIJZING PKS 1500 C4 PARKSIDE

Gebruiks- en veiligheidsvoorschriften

Vertaling van de originele gebruiksaanwijzing

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

ES

NL / BE Gebruiks- en veiligheidsvoorschriften Pagina 62

ES	Instrucciones de servicio y seguridad Página 82
IT / MT / CH	Indicazioni sul funzionamento e la sicurezza	Pagina	103
CZ	Pokyny k obsluze a bezpečnostní pokyny	Strana	124
SK	Upozornenia k obsluhe a bezpečnostné upozornenia	Strana	142
HU	Kezelési és biztonsági utasítások	Oldal	160
PL	Wskazówki dotyczące obsługi i bezpieczeństwa	Strona	181
DK	Betjenings- og sikkerhedsforskrifter	Side	202

1 2 3 4 5 6 7 8 8a 8b 10 11 14 15 16 17 Parkside

2 17 PARKSIDE 15 21 18

3 PARKSIDE 23 21 20 19 24 15 14 18 4 PARKSIDE 7 14 18 21 25

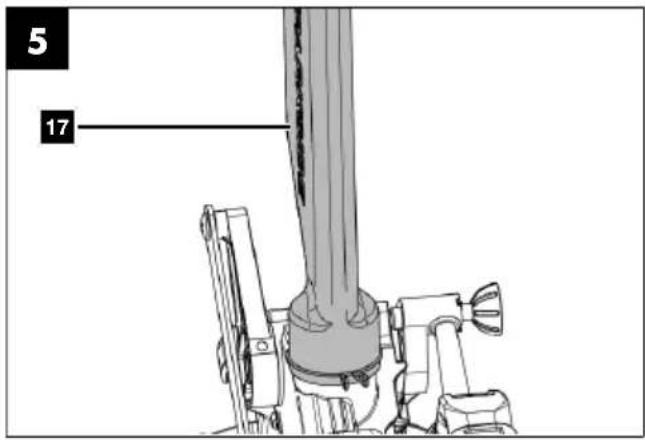

5 17

6 25 6 A 26 26a

7 25a 25b 22 8b 8a

8 23 22 22a B

9 25 23 28 27 8a 8b

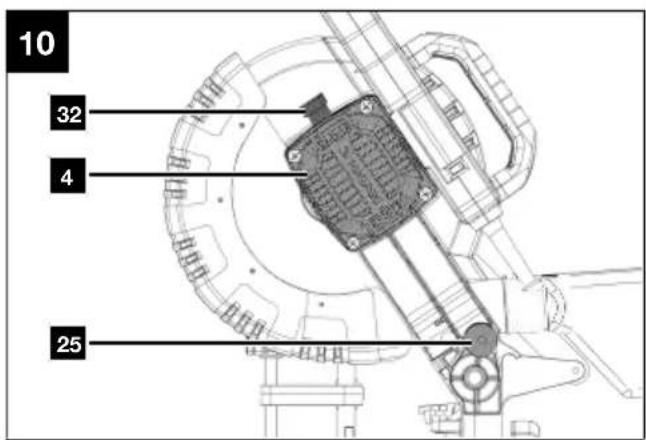

10 32 4 25

1 Verklaring van de symbolen op het product.... 63
2 Inleiding.... 64
3 Productbeschrijving (afb. 1-16).... 64
4 Meegeleverd 64
5 Beoogd gebruik.... 64
6 Veiligheidsvoorschriften 65
7 Technische gegevens 70
8 Uitpakken 71
9 Montage 71
10 Ingebruikname 72
11 Bedrijf.... 72
12 Onderhoud 76
13 Transport (afb. 14)....76
14 Opslag.... 76
15 Elektrische aansluiting 77
16 Reparatie en reserveonderdelen bestellen 77
17 Afvalverwerking en hergebruik.... 78
18 Verhelpen van storingen 79
19 EU-conformiteitsverklaring 79
20 Garantiebewijs 80
21 Explosietekening 221

1 Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens e waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk letsel leiden.
	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag gehoorbescherming.
	Bescherm de luchtwegen bij stofontwikkeling!
	Draag een veiligheidsbril.
	Let op! Gevaar voor letsel! Raak het draaiende zaagblad niet aan!
	Let op! Laserstraling
	Beschermingsklasse II (dubbel geïsoleerd).
	Het product voldoet aan de geldende EU-bepalingen.

2 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmensen
• Inbouw en vervanging van niet-originele reserveonderdelen
• Gebruik dat niet conform de voorschriften is
• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en voorschriften.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

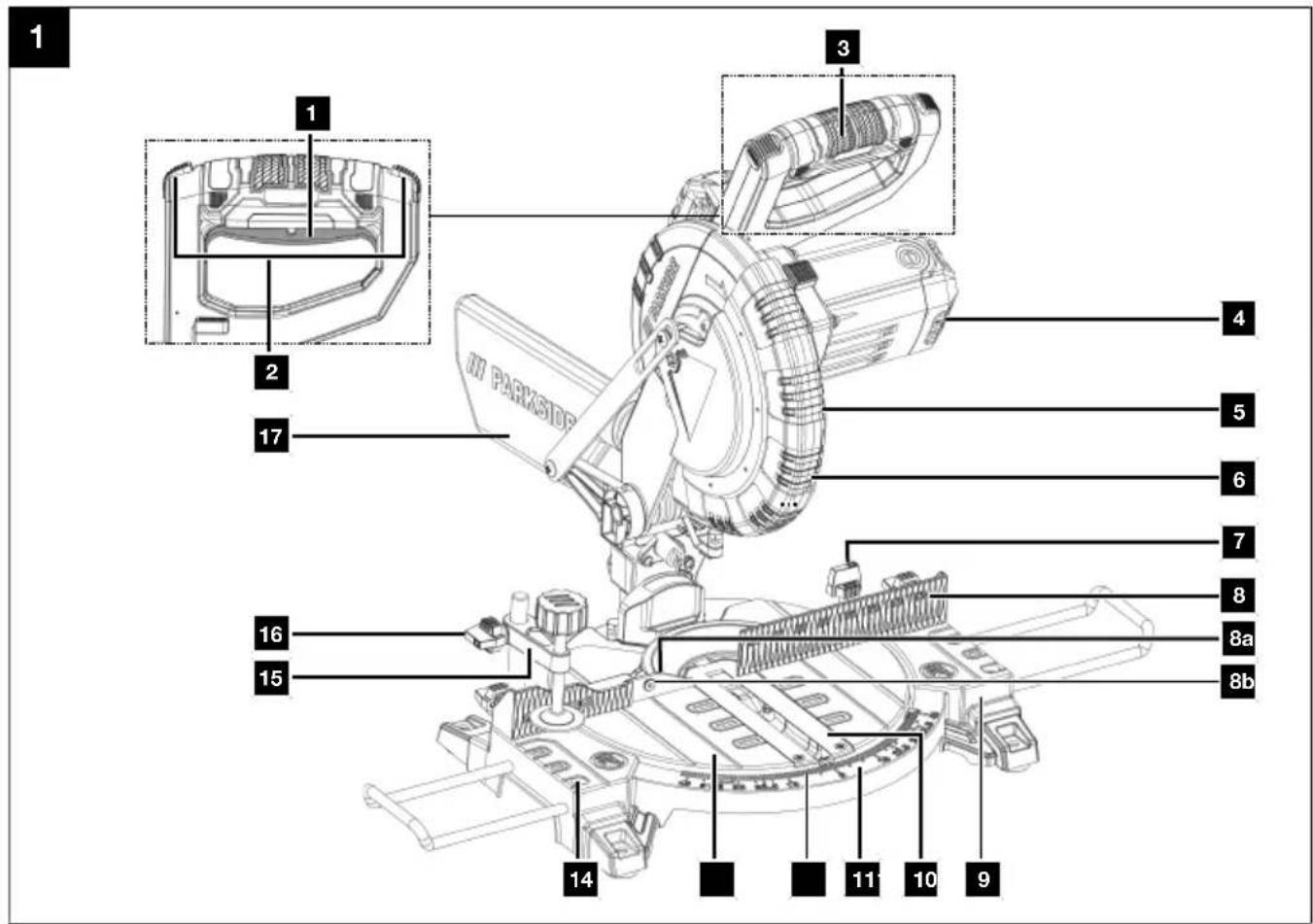

3 Productbeschrijving (afb. 1-16)

1. Aan/uit-schakelaar
2. Blokkeerschakelaar
3. Handgreep
4. Zaagkop
5. Beweegbare zaagbladbescherming
   5a. Bevestigingsschroef
6. Zaagblad
7. Borgschroef voor draaitafel
8. Aanslagrail
   8a. Verschuifbare aanslagrail
   8b. Vastzetschroef

9. Vaste zaagtafel

10. Tafelinzetstuk

11. Schaalverdeling
12. Aanwijzer
13. Draaitafel
14. Vastzetschroef voor werkstuksteun
15. Kleminrichting (werkstukklem)
16. Vastzetschroef
17. Spaanopvangzak
18. Werkstuksteun

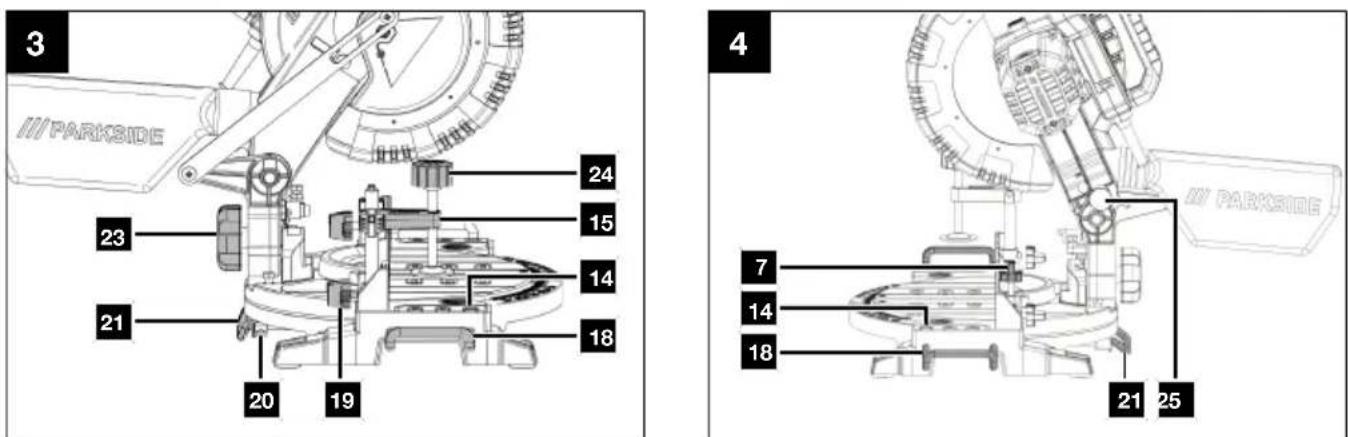

19. Vastzetschroef voor kleminrichting
20. Vastzetschroef voor kantelbeveiliging
21. Standbeugel

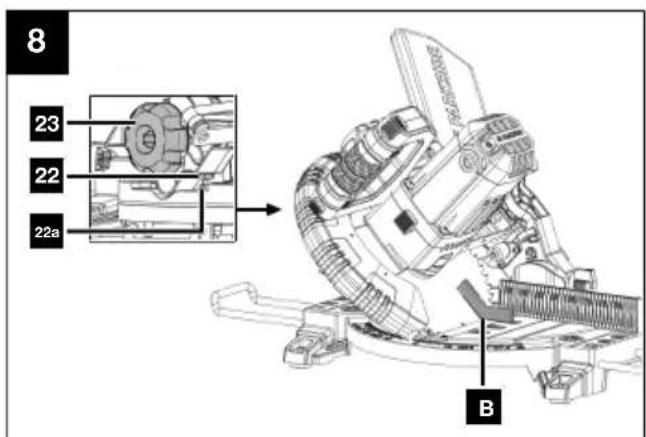

22. Stelschroef (45°)
    22a. Borgmoer stelschroef (45°)
23. Vastzetschroef
24. Klemgreep
25. Borgbout

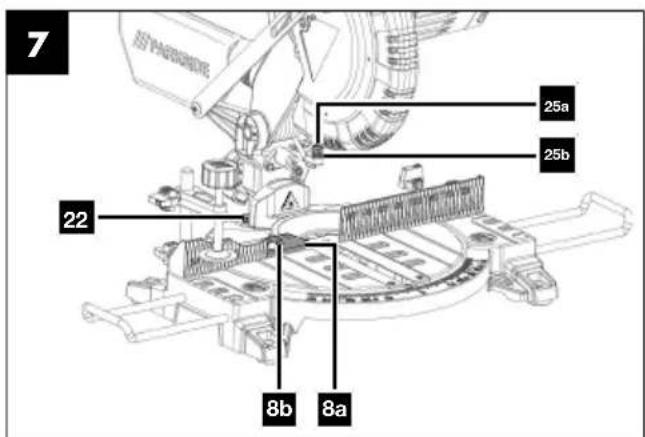

    25a. Bout (zaagdieptebegrenzing)
    25b. Contramoer

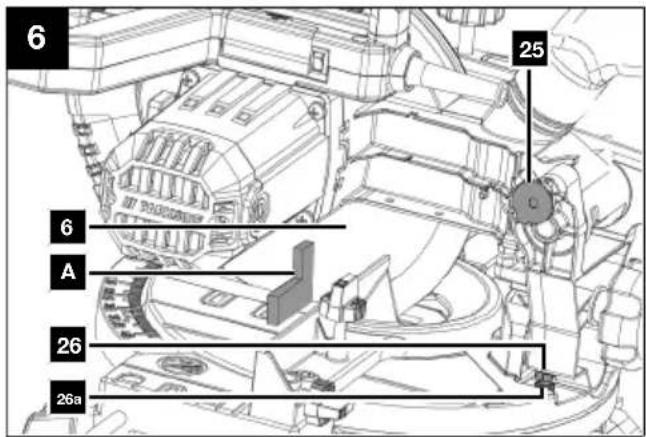

26. Stelschroef (90°)
    26a. Borgmoer stelschroef (90°)

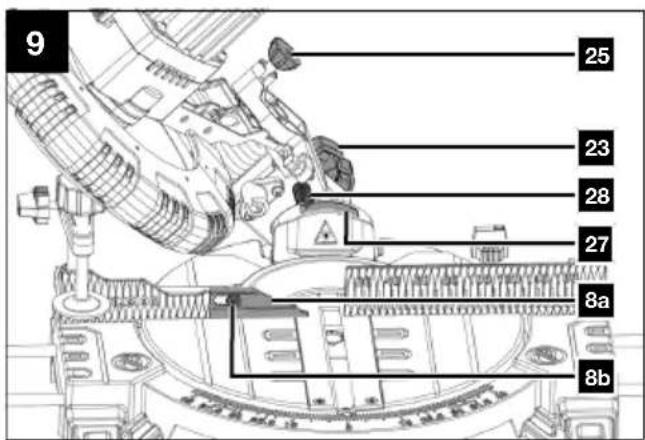

27. Schaalverdeling
28. Aanwijzer

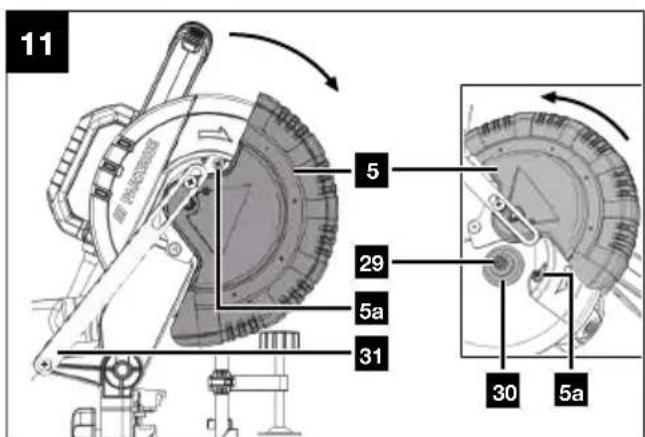

29. Flensbout
30. Buitenflens
31. Geleidebeugel
32. Zaagasblokkering
33. Aan/uit-schakelaar laser
34. Batterijdeksel
35. Laser
36. Bout (laser)
37. Transportgreep

A. 90° aanslaghoek (niet meegeleverd)
B. 45° aanslaghoek (niet meegeleverd)
C. Inbussleutel, 6 mm
D. Inbussleutel, 3 mm
E. Kruiskopschroef (tafelinzetstuk)

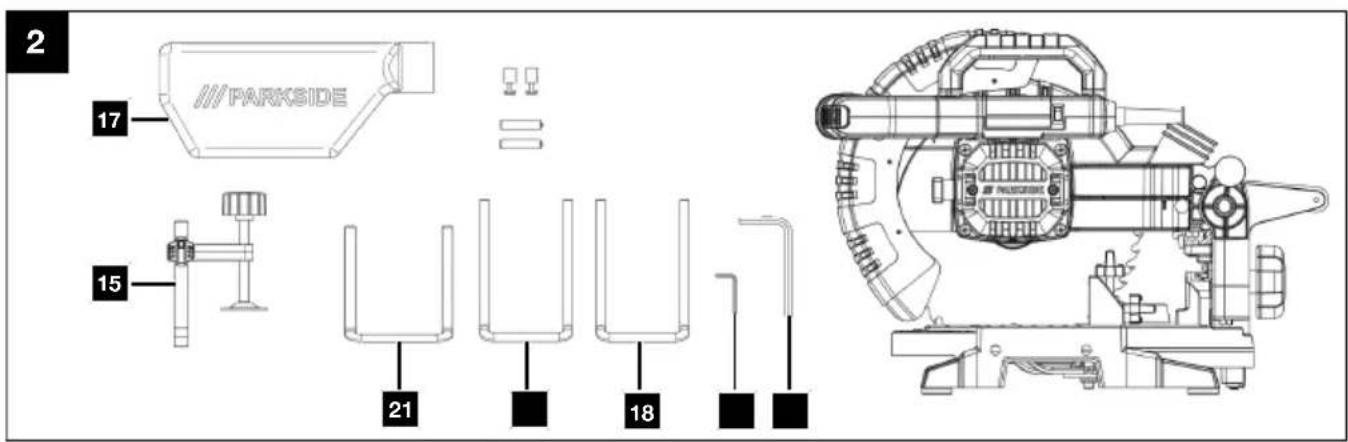

4 Meegeleverd

Pos. Aantal Aanduiding

15.	1 x	Kleminrichting (werkstukklem)
17.	1 x	Spaanopvangzak
18.	2 x	Werkstuksteunen
21.	1 x	Standbeugel
C.	1 x	Inbussleutel, 6 mm
D.	1 x	Inbussleutel, 3 mm
	1 x	Afkort- en verstekzaag
	2 x	Koolborstels
	2 x	Batterijen (AAA)
	1 x	Gebruikshandleiding

5 Beoogd gebruik

De afkort- en verstekzaag wordt gebruikt voor het afkorten van hout en kunststof, overeenkomstig de machinegrootte. De zaag is niet geschikt voor het zagen van brandhout.

WAARSCHUWING

Gebruik het product uitsluitend voor het zagen van materialen die in de gebruikshandleiding zijn gespecificeerd.

WAARSCHUWING

Het meegeleverde zaagblad is uitsluitend bestemd voor het zagen van hout! Gebruik deze niet voor het zagen van brandhout!

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Er mogen uitsluitend voor het product geschikte zaagbladen worden gebruikt. Het gebruik van alle type snijwielen is verboden.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Ondanks beoogd gebruik kunnen bepaalde restrisico-factoren niet volledig worden vermeden. Op grond van de constructie en montage van het product kan het volgende optreden:

• Aanraken van het zaagblad in het niet afgedekte zaaggebied.
• In het draaiende zaagblad grijpen (snijwonden).
• Terugslag van werkstukken en delen van werkstukken.
• Zaagbladbreuk.
• Wegslingeren van slechte hardmetalen delen van het zaagblad.
• Gehoorschade wanneer de vereiste gehoorbescherming niet wordt gedragen.
• Schadelijke emissies van houtstof bij gebruik in afgesloten ruimtes.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Verklaring van de signaalwoorden in de gebruikershandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

6 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn meegeleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
b) Let op dat u geen fysiek contact maakt met ge-aarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw li-chaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of

medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kle- ding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegre- pen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.
f) Houd snijgereedschap scherp en schoon. Zorg-vuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

6.1 Veiligheidsvoorschriften voor afkort- en verstekzagen

a) Afkort- en verstekzagen zijn bedoeld voor het zagen van hout en houtachtige materialen. Ze zijn niet geschikt voor het zagen van ijzerhoudende materialen, zoals staven, stangen, bouten enz. Bewegende delen zoals de onderste beschermkap kunnen blokkeren door de schurende

werking van het stof. Zaagvonken veroorzaken ver- branding van de onderste beschermkap, de inleg- plaat en andere kunststof onderdelen.

b) Zet het werkstuk indien mogelijk vast met klemmen. Als u het werkstuk met de hand vasthoudt, moet u uw hand altijd minimaal 100 mm verwijderd houden van elke zijde van het zaagblad. Zaag met deze zaag geen werkstukken die te klein zijn om vast te klemmen of met uw hand vast te houden. Als uw hand te dicht bij het zaagblad is, bestaat er een verhoogd risico op letsel door contact met het zaagblad.
c) Het werkstuk mag niet kunnen worden bewo-gen en moet worden vastgeklemd of tegen de aanslag en de tafel worden aangedrukt. Duw het werkstuk niet in het zaagblad en zaag het nooit uit de vrije hand. Losse en bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd en letsel veroorzaken.
d) Beweeg de zaag door het werkstuk. Voorkom dat u de zaag door het werkstuk trekt. Om een zaagsnede te maken, moet u eerst de zaagkop omhoog bewegen en zonder te zagen over het werkstuk trekken. Schakel vervolgens de motor in, zwenk de zaagkop naar beneden en duw de zaag door het werkstuk. Bij een trekkende zaag-beweging bestaat het risico dat het zaagblad bij het werkstuk omhoog komt en de gebruiker hard door de zaagbladeenheid wordt geraakt.
e) Kom nooit met uw hand voorbij de beoogde zaaglijn, noch voor noch achter het zaagblad. Het is erg gevaarlijk om het werkstuk met gekruiste handen te ondersteunen door het werkstuk met uw linkerhand rechts van het zaagblad vast te houden, of omgekeerd.
f) Kom niet met uw hand achter de aanslag als het zaagblad draait. Overschrijd nooit de veiligheidsafstand van 100 mm tussen uw hand en het draaiende zaagblad (dit geldt voor beide zijden van het zaagblad, bijv. om houtresten te verwijderen). U hebt wellicht niet in de gaten dat uw hand zich dicht bij het draaiende zaagblad bevindt, wat ernstig letsel tot gevolg kan hebben.
g) Controleer het werkstuk vóór het zagen. Als het werkstuk gebogen of kromgetrokken is, moet u het met de naar buiten gekromde zijde op de aanslag vastklemmen. Zorg er altijd voor dat er langs de zaaglijn geen spleet is tussen het werkstuk, de aanslag en de tafel. Gebogen of kromgetrokken werkstukken kunnen verdraaien of verschuiven, waardoor het draaiende zaagblad tijdens het zagen kan vastlopen. In het werkstuk mogen geen spijkers of andere vreemde objecten zitten.
h) Gebruik de zaag pas als er geen gereedschappen, houtresten en dergelijke meer op de tafel liggen; alleen het werkstuk mag op de tafel liggen. Klein afvalresten, losse stukken hout en ande-

re voorwerpen die met het draaiende zaagblad in contact komen, kunnen met hoge snelheid worden weggeslingerd.

i) Zaag altijd maar één werkstuk tegelijk. Als er meerdere op elkaar gestapelde werkstukken worden gezaagd, kunnen ze niet goed vastgeklemd of vastgehouden worden, waardoor het zaagblad kan vastlopen of de werkstukken kunnen wegglijden.
j) Zorg ervoor dat de afkort- en verstekzaag vóór gebruik op een vlak en stevig werkoppervlak staat. Een vlak en stevig werkoppervlak verkleint het risico op instabiliteit van de afkort- en verstekzaag.
k) Plan uw werkzaamheden. Let er bij het instellen van de zaagbladhelling of verstekhoek op dat de verstelbare aanslag correct is afgesteld en dat het werkstuk wordt ondersteund, zonder in contact te komen met het zaagblad of de beschermkap. Simuleer, zonder werkstuk op de tafel en zonder de machine in te schakelen, een volledige zaagbeweging met het zaagblad om te controle- ren of er geen belemmeringen zijn en er geen ge- vaar is dat in de aanslag wordt gezaagd.
I) Bij werkstukken die breder of langer zijn dan het tafelblad, moet u voor voldoende ondersteuning zorgen, bijvoorbeeld met tafelverlengingen of zaagbokken. Werkstukken die langer of breder zijn dan de tafel van de afkort- en verstekzaag, kunnen omkantelen als ze niet stevig worden ondersteund. Als een afgezaagd stuk hout of het werkstuk omkantelt, kan het de onderste beschermkap optillen of ongecontroleerd door het draaiende zaagblad worden weggeslingerd.
m) Zet geen andere personen in als vervanging van een tafelverlenging of extra ondersteuning. Bij een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen. Ook kan het werkstuk dan tijdens de snede verschuiven, waardoor u of uw as-sistent in het draaiende zaagblad wordt getrokken.
n) Het afgezaagde deel mag niet tegen het draaiende zaagblad worden gedrukt. Als er weinig ruimte is, bijvoorbeeld bij gebruik van lengteaanslagen, kan het afgezaagde deel in het zaagblad vastklemmen en met geweld worden weggeslingerd.
o) Gebruik altijd een klem of een geschikte voorziening om ronde voorwerpen zoals staven of buizen naar behoren te ondersteunen. Staven hebben de neiging om weg te rollen tijdens het zagen, waardoor het zaagblad zich vastgrijpt en het werkstuk met uw hand in het zaagblad kan worden getrokken.
p) Laat het zaagblad op volle snelheid komen voordat u het in het werkstuk zaagt. Dit verkleint het risico dat het werkstuk wordt weggeslingerd.
q) Als het werkstuk wordt vastgeklemd of het zaagblad vastloopt, moet u de afkort- en verstekzaag uitschakelen. Wacht tot alle bewegen-de delen tot stilstand zijn gekomen, trek de voe-

dingsstekker uit het stopcontact en/of verwijder de accu. Verwijder vervolgens het vastgeklemde materiaal. Als u bij een dergelijk blokkering doorgaat met zagen, kunt u de controle verliezen of kan de afkort- en verstekzaag beschadigd raken.

r) Als de zaagsnede is voltooid, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad is gestopt voordat u het afgezaagde deel verwijdert. Het is erg gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen.
s) Houd de handgreep stevig vast als u een onvolledige zaagsnede uitvoert of als u de schakelaar loslaat voordat de zaagkop de onderste positie heeft bereikt. Door de remwerking van de zaag kan de zaagkop abrupt omlaag worden getrokken, en daardoor tot verwonding leiden.

6.2 Veiligheidsvoorschriften voor de behandeling van zaagbladen

• Vermijd het ongecontroleerd loslaten van het zaagaggregaat in de onderste eindpositie.
• Gebruik geen beschadigde of vervormde zaagbladen.
• Gebruik geen zaagbladen met barsten of scheuren. Gooi zaagbladen met barsten weg. Reparatie is niet toegestaan.
• Gebruik geen zaagbladen die van sneldraaistaal zijn vervaardigd.
• Controleer de staat van de zaagbladen voordat u de zaag gebruikt.
• Gebruik uitsluitend zaagbladen die geschikt zijn voor het te zagen materiaal.
• Gebruik uitsluitend de door de fabrikant aanbevolen zaagbladen.

De zaagbladen moeten, als ze bedoeld zijn om hout of dergelijk materiaal te bewerken, voldoen aan EN 847-1.

• Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS).
• Gebruik alleen zaagbladen waarvan het maximaal toegestane toerental is niet lager is dan het maximale spiltoerental van de zaag en die geschikt zijn voor het te bewerken materiaal.
• Let op de draairichting van het zaagblad.
• Gebruik zaagbladen alleen dan, als u ook weet hoe u ermee om moet gaan.
• Houd rekening met het maximale toerental. Het maximale toerental dat op het zaagblad staat vermeld, mag niet worden overschreden. Houd u, indien aangegeven, aan het toerentalbereik.
• De klemoppervlakken moeten van vuil, vet, olie en water worden ontdaan.

• Gebruik geen losse pasringen of -bussen om de boring van zaagbladen te verkleinen.

• Zorg ervoor dat de bevestigde pasringen voor de borging van het zaagblad dezelfde diameter hebben en dat ze minimaal 1/3 van de snijdiameter hebben.

• Zorg, dat bevestigde pasringen evenwijdig staan aan elkaar.
• Wees voorzichtig bij het hanteren van de zaagbladen. Bewaar ze liefst in de originele verpakking of in speciale houders. Draag veiligheidshandschoenen om de grip te vergroten en de kans op persoonlijk letsel nog verder terug te dringen.
• Controleer voordat u zaagbladen gebruikt, of de veiligheidsvoorzieningen correct zijn bevestigd.
• Controleer vóór gebruik of het toegepaste zaagblad aan de technische eisen van deze zaag voldoet en of het op de juiste wijze bevestigd is.
• Gebruik het meegeleverde zaagblad alleen voor het zagen van hout en nooit voor het bewerken van metalen.
• Gebruik alleen een zaagblad met een diameter die op de zaag staat aangegeven.
• Gebruik extra werkstuksteunen als dit nodig is voor de stabiliteit van het werkstuk.
• De verlengstukken van de werkstuksteun moeten tijdens de werkzaamheden altijd bevestigd en gebruikt worden.
• Vervang een versleten tafelinzetstuk!
• Voorkom oververhitting van de zaagtanden.
• Voorkom bij het zagen van kunststof dat de kunststof smelt.
  Gebruik voor het te verwerken materiaal de juiste zaagbladen. Vervang beschadigde of versleten zaagbladen tijdig.
  Stop de machine als het zaagblad oververhit raakt. Laat het zaagblad afkoelen voordat u verder werkt met het apparaat.
• Gebruik alleen zaagbladen, die met een gelijk of hoger toerental zijn aangeduid dan op het elektrisch gereedschap aangegeven toerental.
• Zorg altijd voor een stabiele positie en borging van de zaag.

6.3 Laserstraling

Let op: Laserstraling

Niet in de laserstraal kijken

Laserklasse 2

Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbescherming.
• Nooit direct in de straalbundel kijken.
• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

VOORZICHTIG

Als andere dan de hier aangegeven handelswijzen worden toegepast, kan dit tot een gevaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.
• Als u het product langere tijd niet gebruikt, moet u de accu's verwijderen.
• De laser mag niet door laser van een ander type worden vervangen.
• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer worden uitgevoerd.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Voorkom onnodige belasting van het product: als bij het zagen teveel druk wordt uitgeoefend, zal het zaagblad snel beschadigen, wat leidt tot geringere prestaties van het product bij de verwerking en minder nauwkeurige zaagsneden.
• Gebruik altijd klemmen wanneer u kunststof moet zagen: de te zagen delen moeten altijd met klemmen worden vastgezet.
• Voorkom dat u het product onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de aan/uit-schakelaar niet worden ingedrukt.
• Gebruik het product zoals in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.

• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.

• Voordat u instel- of onderhoudswerkzaamheden uitvoert, laat u de aan/uit-schakelaar los en trekt u de voedingsstekker uit het stopcontact.

• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Afkort- en verstekzaag:
Wisselstroommotor 220 -	240 V~ 50 Hz
Nominaal vermogen S1*	1200W
Bedrijfsmodus S6* 25%	1500W
Stationair toerental n_0	4900 min ^-1
Hardmetalen zaagblad ø	210 x ø 30 x 2,6 mm
Aantal tanden 48
Maximale tandbreedte van het zaagblad	3 mm
Draaibereik -45° / 0°/ +45°
Versteksnede 0° tot 45°	naar links
Zaagbreedte bij 90° 120 x 60 mm
Zaagbreedte bij 45° 80 x 60 mm
Zaagbreedte bij 2 x 45° (dubbele versteksnede)	80 x 35 mm
Beschermingsklasse	II / [IMAGE] (dubbele isolatie)
Gewicht	ca. 6,44 kg
Laser:
Laserklasse	2
Aslengte laser	650 nm
Vermogen laser	< 1 mW
Batterij:
Batterijtype	LR03
Nominale capaciteit	2000 mAh
Nominale spanning	1,5 V
Bouwgrootte	Micro AAA

Technische wijzigingen voorbehouden!

\*Bedrijfsmodus S1 (continubedrijf)

Het product kan continu met het aangegeven vermogen worden gebruikt.

\*Bedrijfsmodus S6

Ononderbroken periodiek bedrijf. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd. De cyclusduur bedraagt 10 minuten en de relatieve inschakelduur bedraagt 25% van de cyclustijd.

Het werkstuk moet minimaal een hoogte van 3 mm en een breedte van 10 mm hebben. Zorg ervoor dat het werkstuk altijd met de kleminrichting is geborgd.

Geluidswaarden

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

Geluidsdrukniveau L_pA	91,6 dB
Onzekerheid K_pA	3 dB
Geluidsvermogensniveau L_wA	104,6 dB
Onzekerheid K_wA	3 dB

Trillingskenwaarden (hand-arm-trilling)

Vibratie a_h

≤ 2,5 m/s^2

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden en de aangegeven totale trillingswaarde kunnen ook worden gebruikt als voorlopige indicatie van de belasting.

WAARSCHUWING

De geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrische apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

8 Uitpakken

WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

9 Montage

Zorg altijd voor een stabiele positie en zekering van het product, door deze bijv. op een werkbank te bevestigen.

• Het product moet stabiel staan. Zet het product via de boorgaten in de vaste zaagtafel stevig met 4 bouten (niet meegeleverd) vast op een werkbank, onderstel of iets dergelijks.
• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.
• Het zaagblad moet vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zoals bijv. spijkers of schroeven enz.
• Controleer, voordat u op de aan/uit-schakelaar drukt, of het zaagblad correct gemonteerd is en of de bewegende delen soepel lopen.
• Overtuig u voor het aansluiten van het product, dat de gegevens op het typeplaatje overeenkomen met de gegevens van het stroomnet.

9.1 Werkstukklem (15) monteren (afb. 3)

1. Draai de borgschroef (19) los en monteer de werk- stukklem (15) links of rechts aan de vaste zaagtafel.
2. Draai vervolgens de borgschroef (19) weer vast.

9.2 Werkstuksteun (18) monteren (afb. 3-4)

Benodigd gereedschap:

- Inbussleutel, 3 mm (D)

1. Draai de vastzetschroef (14) los en voer de werkstuksteun (18) door het daartoe bestemde boorgat aan de zijkant van de vaste zaagtafel.
2. Zorg ervoor dat de werkstuksteun (18) ook door beide ogen aan de onderkant wordt gevoerd.
3. Draai vervolgens de vastzetschroef (14) weer vast.
4. Herhaal deze procedure aan de andere kant.

9.3 Standbeugel (21) monteren (afb. 3-4)

Benodigd gereedschap:

- Inbussleutel, 3 mm (D)

1. Draai de vastzetschroef (20) aan de onderkant van de zaag los en voer de standbeugel (21) door de daartoe bestemde boorgaten aan de achterkant van de zaag.
2. Draai vervolgens de borgschroef (20) weer vast.

9.4 Spaanopvangzak (17) monteren (afb. 5)

De zaag is uitgerust met een spaanopvangzak (17) voor spaanders.

1. Knijp de uiteinden van de metalen klem van de stofzak samen en breng de zak aan op de uitlaat-opening bij de motor.
2. De spaanopvangzak (17) kan met de ritssluiting aan de onderzijde worden geleegd.

9.4.1 Aansluiting op een externe stofafzuiging

1. Sluit de afzuigslang aan op de stofafzuiging.
2. De stofafzuiging moet geschikt zijn voor het te verwerken materiaal.
3. Gebruik voor het afzuigen van met name stoffen die gevaarlijk zijn voor de gezondheid of kankerverwekkend kunnen zijn, een speciale afzuiginrichting.

10 Ingebruikname

10.1 Veiligheidsinrichting van de zaagbladbescherming (5) controleren (afb. 11)

De zaagbladbescherming biedt bescherming tegen onbedoeld contact met het zaagblad en tegen rondvliegende spanen.

Werking controleren

Klap hiervoor de zaag naar beneden:

• De zaagbladbescherming moet het zaagblad bij het omlaag zwenken vrijgeven zonder andere delen aan te raken.
• Als de zaag naar de uitgangspositie omhoog wordt geklapt, moet de zaagbladbescherming automatisch het zaagblad afdekken.

10.2 Afkort- en verstekzaag monteren (afb. 2 - 4)

Aanwijzing:

De afkort- en verstekzaag kan met de draaitafel naar links en rechts gedraaid worden. Met de schaalverde- ling is een nauwkeurige hoekinstelling mogelijk.

De hoek van 0° tot 45° kan snel en nauwkeurig worden vastgezet op 0°, 5° 10°, 15°, 22,5°, 31,6°, 40°, 45°.

1. De draaitafel (13) losdraaien door de vastzetschroef (7) los te draaien.
2. Met de handgreep (3) de draaitafel (13) op de gewenste hoek instellen.
3. De vastzetschroef (7) weer vastdraaien om de draaitafel te fixeren.
4. Door de zaagkop (4) licht naar beneden te drukken en gelijktijdig de borgbout (25) uit de motorbeugel te trekken, wordt de zaag uit de onderste stand ontgrendeld.
5. Zwenk de zaagkop (4) omhoog.
6. De kleminrichting (15) kan zowel links als rechts aan de vaste zaagtafel (9) bevestigd worden. Steek de kleminrichting (15) in het daartoe voorziene boorgat aan de achterkant van de aanslagrail (8) en borg deze met de vastzetschroef (19).
7. De zaagkop (4) kan door de vastzetschroef (23) los te draaien, naar links tot max. 45° schuin geplaatst worden.
8. De werkstuksteunen (18) moeten tijdens de werkzaamheden altijd bevestigd en gebruikt worden.

10.3 Fijnafstelling van de aanslag voor afkortsnede 90° (afb. 6)

Benodigd gereedschap:

- 90^ aanslaghoek (A) ^*

* = niet meegeleverd!

1. De zaagkop (4) naar beneden laten zakken en met de borgbout (25) vastzetten.
2. Draai vastzetschroef (23) los.
3. 90°-aanslaghoek (A) tussen zaagblad (6) en draaitafel (13) plaatsen.
4. Draai de borgmoer (26a) los.
5. De stelschroef (26) zover verstellen, tot de hoek tussen zaagblad (6) en draaitafel (13) 90° bedraagt.
6. Draai de borgmoer (26a) weer vast.

10.4 Plaatsen van de laserbatterijen (afb. 12)

Aanwijzing:

Voor de ingebruikname van de laser moet u twee batterijen in het product plaatsen.

1. Druk de batterijdeksel (34) met de duimen iets naar binnen en schuif deze naar boven.
2. Pak de losgemaakte batterijdeksel (34) met de wijsvinger vast en schuif deze naar buiten, tot het deksel verwijderd is.
3. Plaats de twee batterijen. Let erop dat ze in dezelf-de polariteitsrichting worden geplaatst.
4. Sluit het batterijdeksel (34).

11 Bedrijf

11.1 Afkortsnede 90° en draaitafel 0° (afb. 1, 3, 4, 7)

LET OP

De verschuifbare aanslagrail moet voor 90°-afkortbewerking in de binnenste positie gefixeerd worden.

Hints voor vastklemmen:

• Bewerk geen werkstukken die te klein zijn om te kunnen worden vastgeklemd.
• Versterk zeer dunne werkstukken door ze samen met een extra lat door te zagen. Zeer dunne werkstukken kunnen "fladderen" of breken bij het zagen

Benodigd gereedschap:

- Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare aanslagrail (8a) en schuif de verschuifbare aanslagrail (8a) naar binnen.
2. De verschuifbare aanslagrails (8a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de verschuifbare aanslagrail (8a) en het zaagblad (6) maximaal 8 mm bedraagt.

3. Controleer vóór de zaagsnede of de verschuifbare aanslagrail (8a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.

4. Draai de vastzetschroef (8b) weer vast.

5. De zaagkop (4) in de bovenste positie brengen.
6. Leg het te zagen hout tegen de aanslagrail (8) en op de draaitafel (13).
7. Het materiaal met de kleminrichting (15) op de vaststaande zaagtafel (9) vastzetten, om verschuiven tijdens het zagen te voorkomen. Zie punt 11.10
8. Ontgrendel de blokkeerschakelaar (2) en druk op de aan/uit-schakelaar (1) om de motor in te schakelen.
9. Zaagkop (4) met de handgreep (3) gelijkmatig en met lichte druk omlaag bewegen, tot het zaagblad (6) het werkstuk heeft doorgezaagd.
10. Na het beëindigen van het zagen de zaagkop weer in de bovenste rustpositie brengen en de aan/uitschakelaar (1) loslaten.

LET OP

Door de terughaalveer slaat het product automatisch naar boven. Laat de handgreep na het einde van de zaagsnede niet los, maar laat de zaagkop langzaam en onder lichte tegendruk omhoog bewegen.

11.2 Afkortsnede 90° en draaitafel 0° - 45° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen schuine versteksneden naar links en rechts van 0°- 45° worden uitgevoerd.

LET OP

De verschuifbare aanslagrail moet voor 90°-afkortbewerking in de binnenste positie gefixeerd worden.

Benodigd gereedschap:

- Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare aanslagrail (8a) en schuif de verschuifbare aanslagrail (8a) naar binnen.
2. De verschuifbare aanslagrails (8a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de verschuifbare aanslagrail (8a) en het zaagblad (6) maximaal 8 mm bedraagt.
3. Controleer vóór de zaagsnede of de verschuifbare aanslagrail (8a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.
4. Draai de vastzetschroef (8b) weer vast.
5. De draaitafel (13) losdraaien door de vastzetschroef (7) los te draaien.
6. Met de handgreep (3) de draaitafel (13) op de gewenste hoek instellen.

7. De vastzetschroef (7) weer vastdraaien om de draaitafel (13) te fixeren.

8. De bewerking uitvoeren als onder punt 11.1 beschreven.

11.3 Fijnafstelling van de aanslag voor versteksnede 45° (afb. 1, 3, 4, 7, 8, 9)

Benodigd gereedschap:

- Inbussleutel 3 mm (D)

- 45^ aanslaghoek (B) ^*

* = niet meegeleverd!

1. De zaagkop (4) naar beneden laten zakken en met de borgbout (25) vastzetten.

2. Zet de draaitafel (13) vast op de 0°-stand.

LET OP

De verschuifbare aanslagrail moet voor versteksne- den (schuin staande zaagkop) in de buitenste positie gefixeerd worden.

1. Open de vastzetschroef (8b) van de verschuifbare aanslagrails (8a) en schuif de verschuifbare aanslagrails (8a) naar buiten.
2. De verschuifbare aanslagrails (8a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de verschuifbare aanslagrails (8a) en het zaagblad (6) maximaal 8 mm bedraagt.
3. Controleer vóór de zaagsnede of de verschuifbare aanslagrail (8a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.
4. Draai de vastzetschroef (8b) weer vast.
5. De borgschroef (23) losdraaien en met de handgreep (3) de zaagkop (4) naar links, schuin plaatsen op 45°.
6. De 45°-aanslaghoek (B) tussen zaagblad (6) en draaitafel (13) plaatsen.
7. Maak de borgmoer (22a) los en verstel de stelschroef (22) tot de hoek tussen zaagblad (6) en draaitafel (13) precies 45° bedraagt.
8. Draai de borgmoer (22a) weer vast.
9. Controleer ten slotte de positie van de hoekweergave. Indien nodig, de aanwijzer (28) met een kruiskopschroevendraaier losdraaien, op de 45°-positie van de schaalverdeling (27) zetten en de borgschroef weer vastdraaien

11.4 Versteksnede 0°- 45° en draaitafel 0° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen versteksneden naar links van 0°- 45° ten opzichte van het werkoppervlak worden uitgevoerd.

LET OP

De verschuifbare aanslagrail moet voor versteksne- den (schuin staande zaagkop) in de buitenste positie gefixeerd worden.

LET OP

Voor versteksneden van 0° - 45° moet de kleminrichting (werkstukklem) slechts aan rechts worden gemonteerd.

Benodigd gereedschap:

- Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare aanslagrails (8a) en schuif de verschuifbare aanslagrails (8a) naar buiten.
2. De verschuifbare aanslagrails (8a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de verschuifbare aanslagrails (8a) en het zaagblad (6) maximaal 8 mm bedraagt.
3. Controleer vóór de zaagsnede of de verschuifbare aanslagrail (8a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.
4. Draai de vastzetschroef (8b) weer vast.
5. De zaagkop (4) in de bovenste stand brengen.
6. Zet de draaitafel (13) vast op de 0°-stand.
7. De borgschroef (23) losdraaien en met de handgreep (3) de zaagkop (4) naar links, schuin plaatsen, tot de naald (28) naar de gewenste hoek van de schaal (27) wijst.
8. De vastzetschroef (23) weer vastdraaien.
9. Zaagsnede uitvoeren zoals onder punt 11.1 is beschreven.

11.5 Versteksnede 0°-45° en draaitafel 0°-45° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen versteksneden naar links van 0°- 45° ten opzichte van het werkoppervlak en tegelijk van 0°- 45° ten opzichte van de aanslagrail worden uitgevoerd (dubbele versteksnede).

LET OP

De verschuifbare aanslagrail moet voor versteksne- den (schuin staande zaagkop) in de buitenste positie gefixeerd worden.

Met een afkort- en verstekzaag gekanteld op 31,6° en een eenheidskanteling van 33,9° kunnen gelijkbenige driehoekige lijsten en profielen zoals stucrandprofielen in verstek worden gezaagd met de profielzijde naar beneden.

Dit is bijzonder voordelig voor grote profielen die de maximale snijhoogte bij normaal plaatsen overschrijden.

Het maakt het ook gemakkelijk om problemen op te lossen met de hoek op de hoeken, die vaak niet recht-hoekig is.

LET OP

Voor versteksneden van 0° - 45° moet de kleminrichting (werkstukklem) slechts aan rechts worden gemonteerd.

Benodigd gereedschap:

- Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare aanslagrails (8a) en schuif de verschuifbare aanslagrails (8a) naar buiten.
2. De verschuifbare aanslagrails (8a) moeten zover voor de binnenste positie worden vastgezet, dat de afstand tussen de verschuifbare aanslagrails (8a) en het zaagblad (6) maximaal 8 mm bedraagt.
3. Controleer vóór de zaagsnede of de verschuifbare aanslagrail (8a) en het zaagblad (6) niet met elkaar in botsing kunnen komen.
4. Draai de vastzetschroef (8b) weer vast.
5. De zaagkop (4) in de bovenste stand brengen.
6. De draaitafel (13) losdraaien door de vastzetschroef (7) los te draaien.
7. Met de handgreep (3) de draaitafel (13) op de gewenste hoek instellen
8. De vastzetschroef (7) weer vastdraaien om de draaitafel te fixeren.
9. De vastzetschroef (23) losdraaien.
10. Met de handgreep (3) de zaagkop (4) naar links buiten en op de gewenste hoek van de schaal instellen (zie daartoe ook 11.2).
11. De vastzetschroef (23) weer vastdraaien.
12. De bewerking uitvoeren als onder punt 11.1 beschreven.

11.6 Zaagdieptebegrenzing instellen (afb. 7)

WAARSCHUWING

Gevaar voor terugslag!

Bij het aanbrengen van groeven is het zeer belangrijk dat er geen zijdelingse druk op het zaagblad wordt uitgeoefend. De zaagkop kan anders plotseling omhoog slaan!

- Gebruik bij het aanbrengen van groeven een kleminrichting. Vermijd zijdelingse druk op de zaagkop.

Benodigd gereedschap:

• Steeksleutel SW 10 mm*

* = niet altijd meegeleverd!

Aanwijzing:

Met de bout (25a) kunt u de zaagdiepte traploos instellen.

1. Draai hiertoe de contramoer (25b) los.
2. Stel de gewenste zaagdiepte in door het indraaien of uitdraaien van de bout (25a).
3. Draai de contramoer (25b) weer vast.
4. Controleer de instelling aan de hand van een test- snede.

11.7 Vervangen van het zaagblad (6) (afb. 1, 4, 10, 11)

WAARSCHUWING

Trek altijd de voedingsstekker uit het stopcontact voordat u instellings-, onderhouds-of reparatiewerkzaamheden uitvoert!

LET OP

Draag veiligheidshandschoenen bij het wisselen van het zaagblad! Gevaar voor letsel!

Benodigd gereedschap:

• Inbussleutel 6 mm (C)

1. De zaagkop (4) naar boven zwenken en met de borgbout (25) vastzetten.
2. Draai de bevestigingsschroef (5a) van het deksel los met behulp van een kruiskopschroevendraaier.
3. Klap de zaagbladbescherming (5) zover omhoog dat de zaagbladbescherming (5) zich boven de flensbout (29) bevindt.

4. Zet met de ene hand de inbussleutel 6 mm (C) op de flensbout (29).

5. Zaagasblokkering (32) goed aandrukken en de flensbout (29) langzaam rechtsom draaien. Na max. een omwenteling wordt de zaagasblokkering (32) vergrendeld.

6. Nu met iets meer kracht de flensbout (29) rechtsom draaien.

7. Flensbout (29) volledig er uitdraaien en de buitenflens (30) wegnemen.

8. Het zaagblad (6) van de binnenflens wegnemen en omlaag wegtrekken.

9. Flensbout (29), buitenflens (30) en binnenflens zorgvuldig reinigen.

10. Het nieuwe zaagblad (6) in de omgekeerde volgorde weer terugplaatsen en aandraaien.

11. Klap de zaagbladbescherming (5) zover omlaag tot de zaagbladbescherming (5) in de bevestigings-schroef (5a) hangt.

12. Draai de bevestigingsschroef (5a) weer vast.

LET OP

De versteksnede van de tanden, dit betekent de draairichting van het zaagblad moet overeenkomen met de richting van de pijl op de behuizing.

1. Controleer voor het vervolgen van de werkzaamheden de werking van de veiligheidsvoorzieningen.

LET OP

Controleer na elke vervanging van het zaagblad, of het zaagblad in verticale positie alsook op 45° is gekanteld, vrij in het tafelinzetstuk loopt.

LET OP

Het vervangen en uitlijnen van de zaagbladen moet conform de voorschriften worden uitgevoerd.

11.8 Laser in- en uitschakelen (afb. 12)

Inschakelen:

1. Druk 1x op de aan/uit-schakelaar laser (33). Op het te bewerken werkstuk wordt een laserlijn geprojecteerd die precies de plaats van de zaagsnede aangeeft.

Uitschakelen:

1. Druk nogmaals op de aan/uit-schakelaar laser (33).

11.9 Instellen van de laser (35) (afb. 13)

Als de laser (35) niet meer de juiste zaaglijn aangeeft, kan deze worden bijgesteld. Open hiertoe de schroeven (36) en stel de laser in door deze zijwaarts te verschuiven zodat de laserstraal de snijtanden van het zaagblad (6) raakt.

11.10 Bediening van de werkstukklem (15) (afb. 1, 3)

Door het verstellen van de vastzetschroef (16) kan de werkstukklem (15) in de hoogte worden versteld.

1. Laat de werkstukklem (15) op het werkstuk zakken.
2. Haal de vastzetschroef (16) goed aan.
3. Draai de klemgreep (24) rechtsom om het werkstuk vast te klemmen.
4. Om het werkstuk los te maken, gaat u in omgekeerde volgorde te werk.

12 Onderhoud

WAARSCHUWING

Trek altijd de voedingsstekker uit het stopcontact voordat u instellings-, onderhouds-of reparatiewerkzaamheden uitvoert!

12.1 Algemene onderhoudswerkzaamheden

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Olie alle bewegende delen eenmaal per maand.
• Maak het product regelmatig schoon met een vochtige doek* en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.

12.2 Veiligheidsinrichting zaagbladbescherming (5) reinigen (afb. 11)

Controleer voor ingebruikname altijd de zaagbladbescherming op vervuiling.

Verwijder oud zaagsel en oude houtsplinters met behulp van een borstel of een vergelijkbaar geschikt gereedschap.

Let op het soepel lopen van de geleidingsbeugel (31).

12.3 Vervangen van de laserbatterijen (afb. 12)

1. Verwijder de batterijdeksel (34) (zie 10.4.) Verwijder de twee accu's.
2. Vervang beide batterijen door dezelfde batterijen of een gelijkwaardig type. Let erop dat ze in dezelfde polariteitsrichting worden geplaatst als de oude batterijen.
3. Sluit het batterijdeksel (34).

12.4 Tafelinzetstuk (10) vervangen (afb. 1, 15)

WAARSCHUWING

Als het tafelinzetstuk beschadigd is, bestaat het risico dat kleine voorwerpen tussen het tafelinzetstuk en het zaagblad vast komen te zitten en het zaagblad blokkeren.

Vervang beschadigde tafelinzetstukken onmiddellijk!

1. Verwijder de kruiskopschroef (E) van het tafelinzetstuk (10). Draai evt. de draaitafel (13) en kantel de zaagkop (4), om de kruiskopschroef (E) te kunnen bereiken.
2. Neem het tafelinzetstuk (10) weg.
3. Plaats het nieuwe tafelinzetstuk (10).
4. Haal de kruiskopschroef (E) van het tafelinzetstuk (10) aan.

12.5 Inspectie van de koolborstels (afb. 16)

Controleer de koolborstels bij een nieuw product na de eerste 50 bedrijfsuren of wanneer nieuwe koolborstels worden gemonteerd. Controleer na de eerste controle om de 10 bedrijfsuren.

• Wanneer de koolstof tot een lengte van 6 mm versleten is of de veer of shuntdraad verbrand of beschadigd is, moet u beide borstels vervangen.
• Wanneer de borstels na het demonteren als inzetbaar beschouwd worden, kunt u ze weer inbouwen.
• Voor het onderhoud van de koolborstels opent u de beide vergrendelingen tegen de wijzers van de klok in. Verwijder vervolgens de koolborstels.
• Plaats de koolborstels in omgekeerde volgorde terug.

1. Trek de vastzetschroef (7) vast om de draaitafel (13) te vergrendelen.
2. De zaagkop (4) omlaag drukken en met de borgbout (25) vastzetten. De zaag is nu in de onderste positie vergrendeld.
3. Product aan de transportgreep (37) dragen.
4. Voor de hermontage van de machine, zoals onder 9, 10, Bedrijf beschreven procedure.

14 Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

15 Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

15.1 Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

WAARSCHUWING

De maximaal toegestane netimpendantie Zmax van het product is 0,323 Ohm. Als gebruiker van dit product moet u, indien nodig, in overleg met het elektrabedrijf afstemmen, dat het product alleen wordt aangesloten op een voeding waarvan de impedantie kleiner is dan of gelijk is aan Zmax!

15.2 Speciale aansluitvoorwaarden

• Het product voldoet aan de eisen van EN 61000-3-11 en valt onder de speciale aansluitvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.
• Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
• Het product is uitsluitend bestemd voor gebruik op aansluitpunten, die a) een maximale toelaatbare netimpedantie "Z" (Zmax. = 0,323 Ω) niet overschrijden, of b) een belastbaarheid voor onafgebroken stroom van het net van minstens 100 A per fase hebben.
• Als gebruiker moet u, zo nodig in overleg met uw energiebedrijf, ervoor zorgen dat het aansluitpunt dat u voor het product wilt gebruiken aan een van beide genoemde eisen a) of b) voldoet.

15.3 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid,
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer,

• Snijplekken omdat over de snoer is gereden,

• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken,

• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Veiligheidsvoorschriften voor het vervangen van beschadigde of defecte netsnoeren

Aansluittype X

Als het netsnoer van dit product beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice.

15.4 Wisselstroommotor

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

• Zorg ervoor dat de netspanning overeenkomt met de spanning op het typeplaatje van het product.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

16 Reparatie en reserveonderdelen bestellen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische appara- tuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd.

16.1 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Koolborstels, zaagblad, tafelinzetstuk, spaanopvangzak

* = niet altijd meegeleverd!

17 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen mili- euvriendelijk afvoeren.

Aanwijzingen voor het afvoeren van elektrische en elektronische apparatuur

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Afgedankte accu's die niet vast in het afgedankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- LIDL biedt u direct in de winkels en op de markten retourmogelijkheden aan. Terugzending en verwijdering zijn voor u gratis.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Aanwijzingen voor het afvoeren van afgedankte accu's

Afgedankte accu's behoren niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Voor het veilig verwijderen van afgedankte accu's uit het elektrische apparaat en voor informatie over het type resp. het chemische systeem dient u de overige gegevens in de bedienings- en montagehandleiding in acht te nemen.
• Eigenaars resp. gebruikers van afgedankte accu's zijn wettelijk verplicht om na gebruik accu's in te leveren. Het inleveren beperkt zich tot teruggave van huishoudelijke hoeveelheden.
• Oude batterijen kunnen schadelijke stoffen of zware metalen bevatten die schadelijk kunnen zijn voor het milieu en de gezondheid. Het recyclen van oude batterijen en het gebruik van de hierin opgenomen ressources levert u een bijdrage om deze twee belangrijke goederen te beschermen.
• De gebruikte kunststof- en metalen onderdelen kunnen per type gescheiden worden en zo worden gerecycled.
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte accu's niet bij het huishoudelijk afval mag worden gegooid.
• Als er onder het vuilnisbaksymbool ook de tekens Hg, Cd of Pb staan, betekent dit het volgende:

– Hg: Accu bevat meer dan 0,0005% kwikzilver
– Cd: Accu bevat meer dan 0,002% cadmium
– Pb: Accu bevat meer dan 0,004% lood

- Accu's kunnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
• Verkooppunten van afgedankte accu's
• Verzamelpunten van het gezamenlijke inzamelsysteem voor oude batterijen van een apparaat
• Verzamelpunten van de fabrikant (indien geen deelnemer van het gezamenlijke inzamelsysteem)

- Deze uitspraken zijn alleen geldig voor afgedankte accu's die in de landen van de Europese Unie worden verkocht en die onder de Europese Richtlijn

2023/1542/EG vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte accu's.

18 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
De motor functioneert niet M	Motor, kabel of stekker defect, Netzekering doorgebrand.	Product door een specialist laten controleren. Repareer de motor nooit zelf. Gevaar! Netzke- ringen controleren, evt. vervangen
De motor draait langzaam en bereikt het bedrijfstoe- rental niet.	Spanning te laag, wikkelingen be- schadigd of condensator doorge- brand.	Laat de spanning controleren door een elektro- monteur. Laat de motor controleren door een specialist. Laat de condensator vervangen door een specialist.
De motor maakt te veel la- waai.	Wikkelingen beschadigd, motor de- fect.	Laat de motor controleren door een specialist.
De motor bereikt niet het volledige vermogen.	Groep van stroomnet overbelast (lampen, andere motoren enz.).	Gebruik geen andere producten of motoren op hetzelfde stroomcircuit.
Motor raakt snel oververhit.	Overbelasting van de motor, ontoe- reikende koeling van de motor.	Voorkom overbelasting van de motor tijdens het zagen, verwijder stof van de motor om een optimale koeling van de motor te garanderen.
Zaagsnede is ruw of ge- golfd.	Zaagblad bot, tandvorm niet ge- schikt voor materiaaldikte.	Zaagblad slijpen of een geschikt zaagblad plaatsen.
Werkstuk breekt uit of versplintert.	Zaagdruk te hoog of zaagblad niet geschikt voor gebruik.	Plaats een geschikt zaagblad.

19 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: PARKSIDE

Art.-aanduiding: Kap- en verstekzaag - PKS 1500 C4

Art.nr. 3901256974 – 3901256981;

39012569915; 39012569959

IAN-nr. 500089_2504

Serienr. 01001 - 60411

EU-richtlijnen:

2006/42/EG, 2014/30/EU, 2011/65/EU*,

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 62841-1:2015/A11:2022;

Documentatie gevolmachtigde:

Jakob Wiest

Günzburger Str. 69

D-89335 Ichenhausen

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhoudsen veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

- De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

- Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 500089_2504) bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.
• Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.
• U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.
• U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 500089_2504 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

Vestiging: Duitsland Vestiging: Duitsland

Índice
