GEBRUIKSAANWIJZING 7X 1233 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

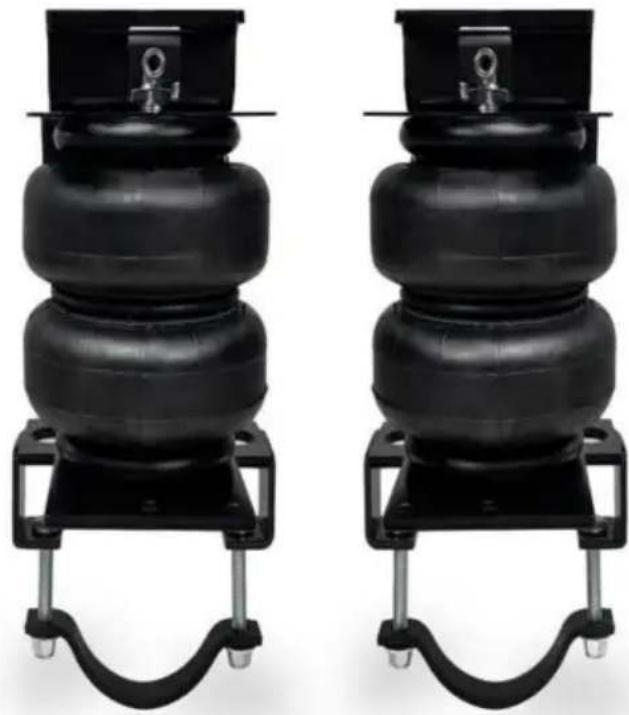

Airbagophangingsset

MODEL: 7X 1233

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEID & WAARSCHUWINGEN

Bedankt voor uw aankoop van de 7X 1233-set! Wij verzoeken u vriendelijk de instructies aandachtig te lezen voordat u de luchtbalgset installeert.

Neem tijdens de installatie dienovereenkomstig veiligheidsmaatregelen.

De installatie-instructies zijn gebaseerd op de linkerkant of op de bestuurderszijde

van het voertuig, en de structuur aan de rechterkant kan naar dezelfde methode aan de linkerkant verwijzen.

De retrofitset die u hebt gekocht, is een opblaassysteem met één ventiel.

Houd er rekening mee dat de luchtveer onder werkomstandigheden zal buigen en uitzetten.

Zorg ervoor dat er voldoende ruimte is om goed te kunnen werken en vermijd wrijving tussen de luchtveer en andere chassisonderdelen.

PARAMETERLIJST

Model	standaard
Aangepaste modellen	2001-2010 Chevrolet Silverado 2500HD/3500HD 4WD en achterwielaandrijving2001-2010 GMC Sierra 2500HD/3500HD 4WD en achterwielaandrijving
nominale belasting (lbs)	5000
Gebruik de druk (psi)	5-100

PARTS LIST

B

* niet afgebeeld in het installatieschema

BESCHRIJVING	AANTAL
instructie boek	1
nylon kabelbinder	4

WARNING

BELANGRIJK!

Voor uw eigen veiligheid en om mogelijke schade aan het voertuig te voorkomen, mag u de door de voertuigfabrikant aanbevolen maximale belasting niet overschrijden. De hulpveren van uw airbag zijn geschikt voor een maximale opblaasdruk van 150 PSI. Bij sommige voertuigen mag u met deze druk een grotere lading vervoeren.

Wanneer uw voertuig volledig beladen is, kunt u het beste uw voertuig laten wegen en dat gewicht vergelijken met het maximaal toegestane gewicht.

Controleer de gebruikershandleiding van uw voertuig of het gegevensplaatje op de bestuurdersdeur voor de maximale belasting die voor uw auto wordt vermeld.

Wanneer u de hulpveren van uw airbag opblaast, voeg dan kleine hoeveelheden lucht toe en controleer de druk regelmatig tijdens het opblazen. Elke luchtveer heeft veel minder luchtvolume nodig dan een band en wordt veel sneller opgeblazen.

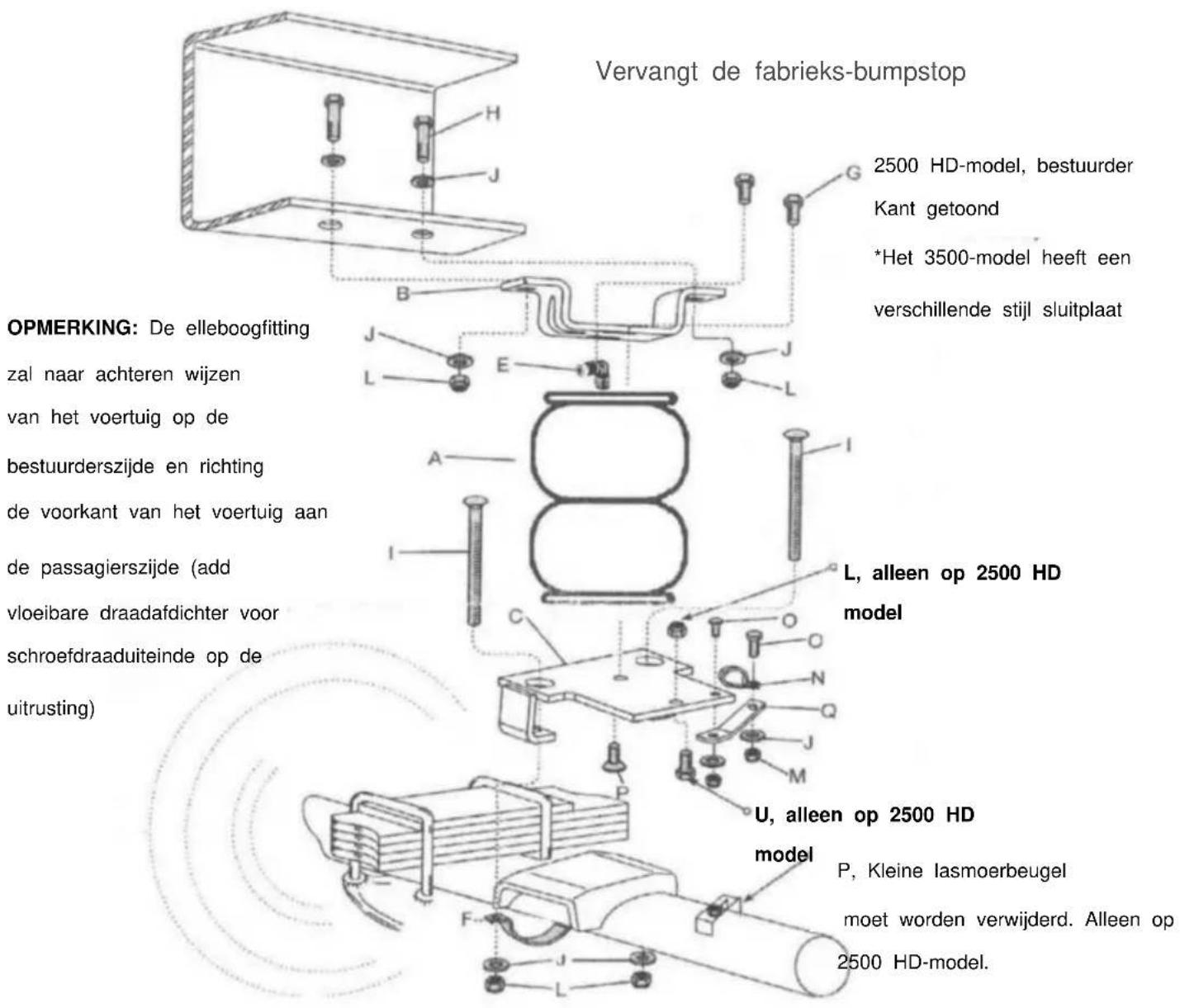

Vervangt de fabrieks-bumpstop OPMERKING: De elleboogfitting zal naar achteren wijzen van het voertuig op de bestuurderszijde en richting de voorkant van het voertuig aan de passagierszijde (add vloeibare draadafdichter voor schroefdraaduiteinde op de uitrusting) G 2500 HD-model, bestuurder Kant getoond *Het 3500-model heeft een verschillende stijl sluitplaat L, alleen op 2500 HD model U, alleen op 2500 HD model P, Kleine lasmoerbeugel moet worden verwijderd. Alleen op 2500 HD-model.

Minimale druk 5psi

Normale luchtdruk 60-80psi

Maximale druk 150 psi (onder volledige belasting)

Barstdruk 550 psi

INSTALLATION INSTRUCTIONS

LUCHTVEERZAKKEN EN BEUGELS MONTEREN

Stap 1 - Voeg draadafdichtmiddel toe aan de 90°-elleboogfitting en installeer dit op de bovenkant van de luchtveer. Draai handvast aan plus 1 1/2 slag. Niet te vast aandraaien.

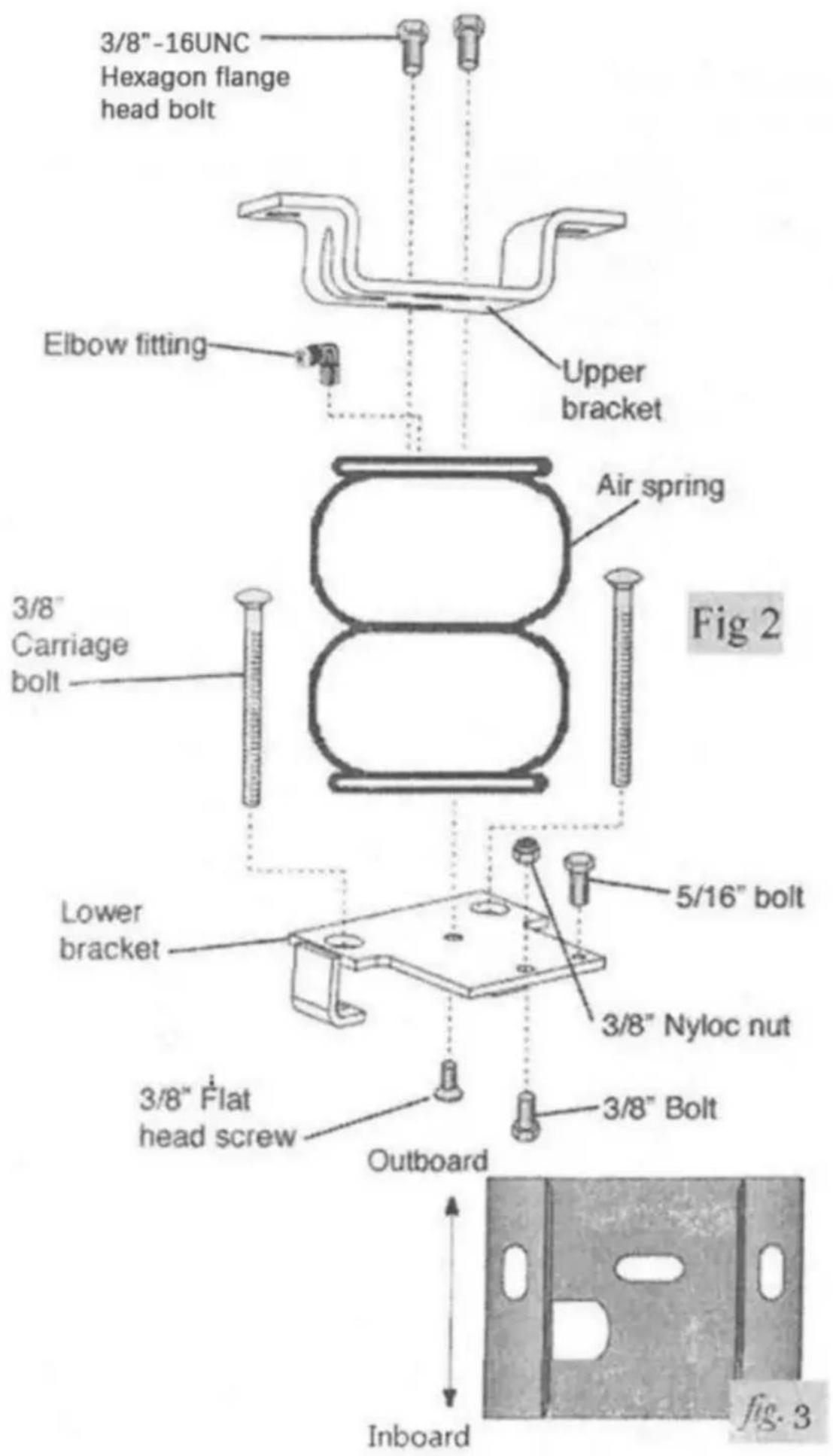

Stap 2- Installeer de bovenste beugel (B) op het onderstaande geheel. Bevestig met behulp van twee 3/8" bouten. Laat de bouten op dit moment los (Fig. 2 en Fig. 3)

Alleen bestuurderszijde: Steek een 5/16" bout in het kleine gat in de onderste beugel (C) voordat u de onderste beugel aan de luchtveereenheid bevestigt.

Alleen 2500 HD-modellen: Installeer een 3/8" bout en borgmoer door het gat in de onderste beugel (Fig. 2) met de kop van de bout naar beneden gericht. Draai stevig vast.

Stap 3- Steek twee 3/8" slotbouten (I) door de grote gaten en in de vierkante gaten van de poten in de onderste beugel.

Stap 4 - Bevestig de onderste beugel (C) aan de onderkant van de airbag met behulp van een 3/8" platkopschroef. Draai stevig vast.

DE JOUNCE-BUMPER VERWIJDEREN

Stap 5- Krik de achterkant van het voertuig op en ondersteun het frame met kriksteunen. Laat de as zakken om ruimte te krijgen voor het installeren van het geheel.

Stap 6- Verwijder beide stootbumpers onder de framerail en gooi ze weg.

PLAATSING VAN DE MONTAGE OP DE AS

Alleen op de 2500 HD-modellen kan de as aan de bestuurderszijde een kleine beugel hebben met een moer waaraan niets is bevestigd. Deze beugel moet van de as worden afgesneden om het geheel te kunnen installeren. (Afb. 4)

2500 HD-modellen: Plaats het geheel met de cinch-bout op de bestuurderszijde. Het zal nodig zijn om de onderbenen onder de slagplaat van de stootbumper te indexeren.

Terwijl de onderste beugel evenwijdig is aan de sluitplaat, haakt u één poot onder de zijkant van de sluitplaat en draait u het geheel totdat het andere been zich onder de sluitplaat aan de andere kant bevindt (Fig. 4B).

Zodra de poten zich onder de sluitplaat bevinden, gaat u verder met de instructies voor de bovenste beugel.

3500 modellen:

Plaats het geheel zo op de sluitplaat dat de poten van de onderste beugel naar voren en achter de as staan (Fig. 5)

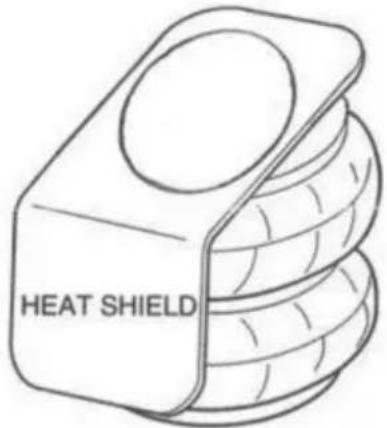

Zoek het dichtstbijzijnde punt tussen de uitlaatpijp en de airbag. Monteer op deze plek het gehoorscherm.

BEVESTIGING VAN DE BOVENSTE BEUGEL

Stap 7-

1. De elleboogfitting wijst naar de achterkant van het voertuig aan de bestuurderszijde en naar de voorkant

het voertuig aan de passagierszijde.

1. Steek twee 3/8" bouten en platte ringen door de bestaande gaten in de bumper en de slobgaten in de bovenste beugel (Fig. 6). Het kan handig zijn om de as op dit punt omhoog te brengen, zodat de bovenste beugel de steun raakt. kader.

2. Bevestig de bovenste beugel met behulp van twee platte ringen en nyloc-moeren op elke eerder geïnstalleerde bout (Fig. 6).

3. Duw de beugel naar binnen en draai beide bovenste bouten vast.

HEAT SHIELD

UITLIJNEN EN BEVESTIGEN VAN DE MONTAGE EN ONDERSTE BEUGEL

Stap 8-

1. Breng de as helemaal omhoog en verwijder de krik die eerder werd gebruikt om het frame te ondersteunen bij het verwijderen van de stootbumper. De bovenste beugel is voorzien van sleuven voor voorwaartse en achterwaartse aanpassing. De onderkant wordt versteld door de beugel op de as naar binnen of naar buiten te bewegen (Fig. 7).

2. Stel het geheel zo af dat de luchtveer loodrecht op de onderste en bovenste montagebeugels staat.

3. Haal de bovenste montagebouten aan tot 20 lb.-ft.

4. Bevestig de asriem aan de beide slotbouten van de onderste beugel met behulp van twee platte ringen en twee nylon moeren. Gelijkmatig aandraaien tot 16 lb.-ft. (Afb. 8).

MONTEREN VAN DE NOODREMLEIDINGSBEUGEL EN KLEM

Stap 9-

1. Bevestig de remleidingbeugel aan de onderste beugel met behulp van de eerder geïnstalleerde 5/16" bout met één platte ring en nylon moer (Fig. 9).

2. Bevestig de remleidingclip aan de noodremleidingbeugel (Fig. 9).

3. Bevestig de clipconstructie aan de remleidingbeugel met behulp van een 5/16" bout, twee platte ringen en een nylonmoer (Fig. 9).

4. Lijn de remleidingbeugel en de clipconstructie zo uit dat deze niet aan de kabel blijven plakken. Draai al het bevestigingsmateriaal in deze montage stevig vast. Zorg ervoor dat de kabel niet tegen de balg schuurt wanneer deze volledig is opgeblazen. Als dit het geval is, past u de montage dienovereenkomstig aan.

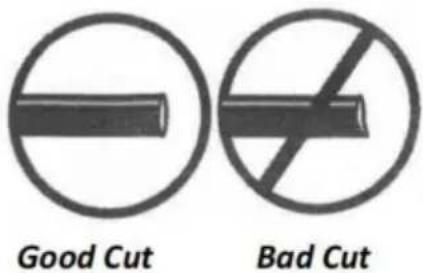

GEBRUIK BIJ HET SNIJDEN OF TRIMMEN VAN DE LUCHTLIJN EEN HOS-SNIJDER, EEN SCHEERMES OF EEN SCHERP MES. EEN SCHONE, VIERKANTE SNIJDING ZAL ZORGEN TEGEN LEKKAGES. GEBRUIK GEEN DRAAD

SNIJDER OF SCHAAR OM DE LUCHTLIJN DOOR TE SNIJDEN. Deze kunnen de luchtleiding plat maken of krimpen WAARDOOR DAT HET ROND DE O-RINGAFDICHTING IN DE ELLEBOOGFITTING LEKT.

1. Begin met het voertuig horizontaal of iets daarboven.
2. Voeg bij twijfel altijd lucht toe.

3. Als de voorkant van het voertuig tijdens het remmen naar beneden duikt, verhoog dan de druk in de voorairbag, indien aanwezig.

4. Als het vermoeden bestaat dat de at-bags het dieptepunt hebben bereikt, verhoogt u de druk.

5. Pas de druk op en neer aan om de beste rit te vinden.

6. Het kan nodig zijn om aan elke kant van het voertuig een verschillende druk te handhaven. Belastingen zoals water, brandstof en apparaten zullen ervoor zorgen dat het voertuig aan één kant zwaarder wordt. Een verschil van maar liefst 50 PSI is niet ongewoon

Door de onderstaande stappen te volgen, verkrijgen voertuigeigenaren de langste levensduur en het beste resultaat uit hun luchtveren.

1. Controleer wekelijks de luchtdruk.
2. Houd altijd de normale rijhoogte aan.
3. Als er een luchtlek ontstaat. Gebruik in het systeem een sopje (1 deel afwasmiddel, 4 delen water) om alle fijne luchtverbindingen en de kern van het opblaasventiel te controleren voordat u de luchtveer leeg laat lopen en verwijdert.
4. Bij het verhogen van de belasting. Pas altijd de luchtdruk aan om de normale rijhoogte te behouden.
   Verhoog of verlaag de druk van het systeem indien nodig om de normale rijhoogte te bereiken voor optimaal rijgedrag en rijgedrag. Houd er rekening mee dat lasten die achter de assistent worden gedragen (inclusief tonglasten) meer nivelleerkracht (druk) vereisen dan lasten die direct over de as worden gedragen.

VOOR UW VEILIGHEID EN OM MOGELIJK TE VOORKOMEN SCHADE AAN UW VOERTUIG NIET OVERSCHRIJDEN HET MAXIMALE BRUTOGEWICHT VAN HET VOERTUIG

(GVWR). ZOALS AANGEGEVEN DOOR DE FABRIKANT VAN HET VOERTUIG.

BELANGRIJKE VEILIGHEIDSMEDEDELING:

De installatie van deze set heeft geen invloed op het bruto voertuiggewicht (GVWR) of het laadvermog van het voertuig. Controleer de gebruikershandleiding van uw voertuig en overschrijd niet het maximale laadvermogen van uw voertuig.

Bruto voertuiggewicht Paling: Het maximaal

toegestane gewicht van het volledig beladen voertuig (inclusief passagiers en vracht). Dit aantal, samen met andere gewichtslimieten. evenals gegevens over de banden-, velgmaat en bandenspanning - Wordt weergegeven op de Safely Compliance van het voertuig Certificeringslabel
