GEBRUIKSAANWIJZING 7X1232 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

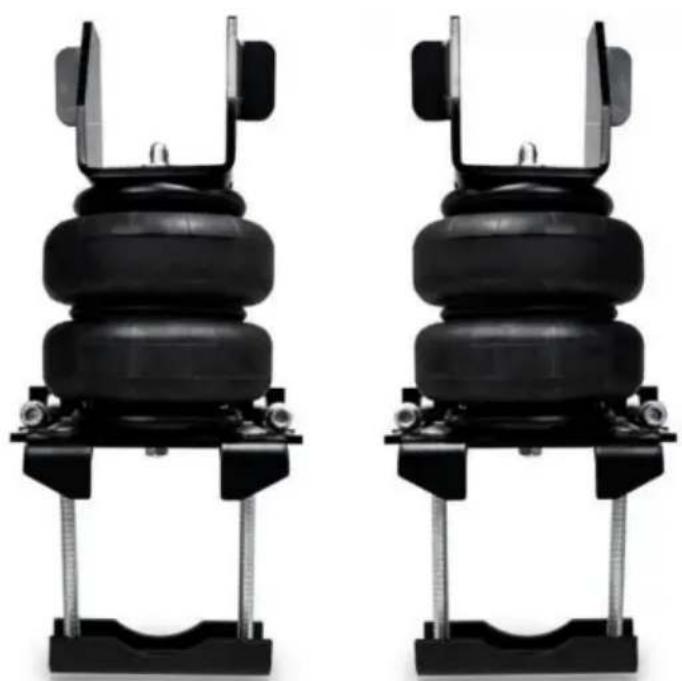

Airbagophangingsset

MODEL:7X1232

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEID & WAARSCHUWINGEN

Bedankt voor uw aankoop van de 7X 1232-set! Wij verzoeken u vriendelijk de instructies aandachtig te lezen voordat u de luchtbalgset installeert.

VOORZICHTIGHEID:

Er kan schade aan het voertuig en het luchtveersysteem ontstaan als er op een andere manier dan in de handleiding of op een andere manier wordt gewerkt.

reeks.

ÿ Niet bewaren onder 5 y(-15ÿ) of boven 122ÿ(50ÿ). y Voorkom schade

aan leidingen en kabels. ÿ Verwijdering en

installatie mogen alleen worden uitgevoerd door volledig gekwalificeerd personeel. ÿ Gebruik de diagnosesoftware van de autofabrikant.

Het luchtveersysteem staat onder druk (tot 10 bar of 150 lbf/in).

Zorg ervoor dat er geen vuil of vet in het systeem terechtkomt. Draag altijd standaard hand-, oor- en oogbescherming bij onderhoud aan het luchtveersysteem. Controleer of de druk is ontlast en schakel de stroom naar het luchtveersysteem uit voordat u met de demontage begint. Om de mogelijkheid van kortsluiting te voorkomen tijdens het werken met elektrische componenten, raadpleegt u de handleiding van uw voertuig over hoe u uw accu kunt loskoppelen.

Raadpleeg de gebruikershandleiding, servicehandleiding of autodealer van uw voertuig voor de juiste krikpunten op uw voertuig en voor aanvullende zorg-, veiligheids- en onderhoudsinstructies.

Onder geen enkele omstandigheid mogen werkzaamheden onder het voertuig worden uitgevoerd als het voertuig niet voldoende wordt ondersteund, aangezien er ernstige verwondingen kunnen optreden de dood kan optreden.

PARAMETERLIJST

Model	standaard
Aangepaste modellen	2007 - 2018 GMC Sierra 1500 2WD en 4WD2007 - 2018 Chevrolet Silverado 1500 2WD en 4WD
nominale belasting (lbs)	5000
Gebruik de druk (psi) 5-100

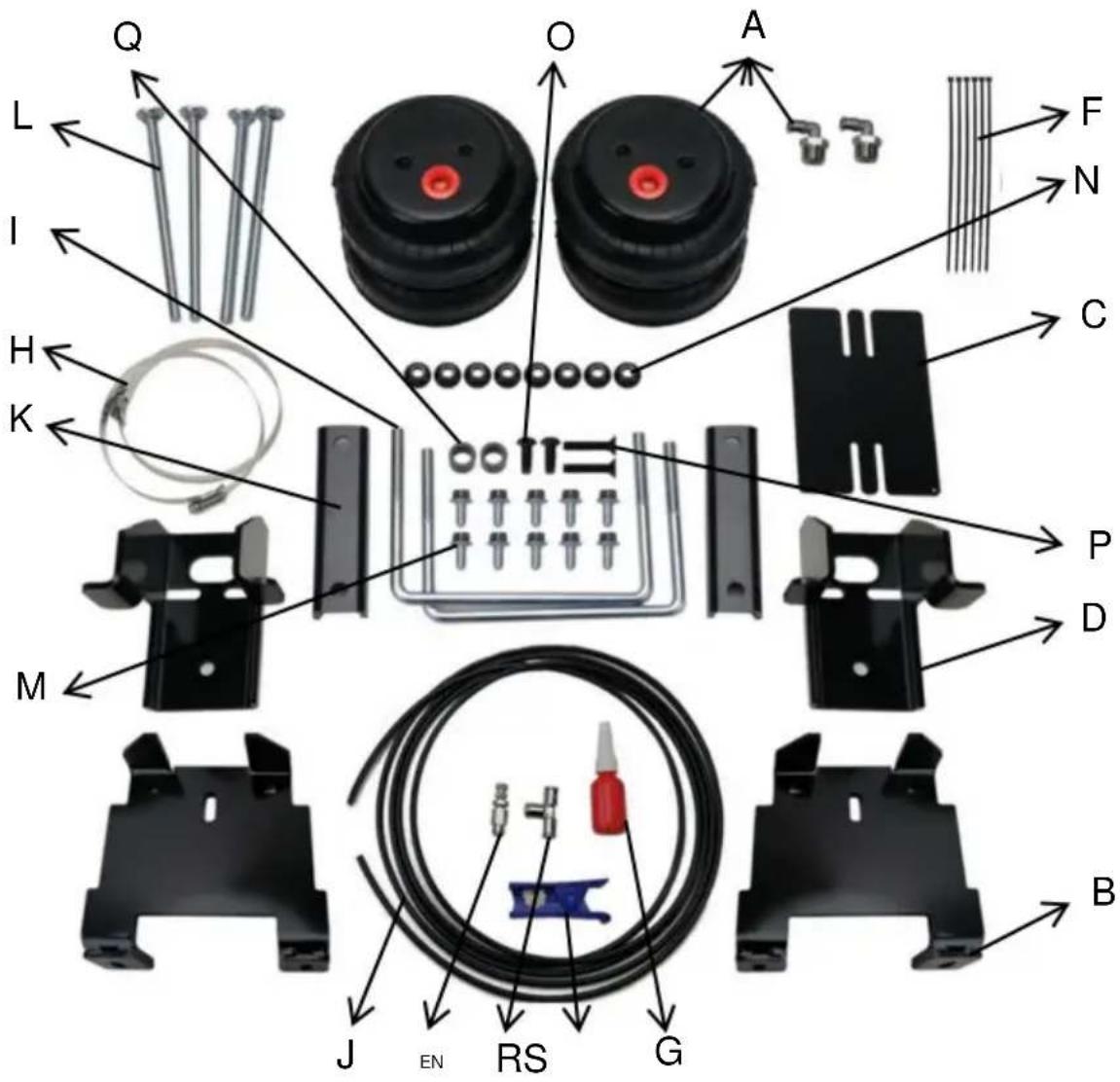

PARTS LIST

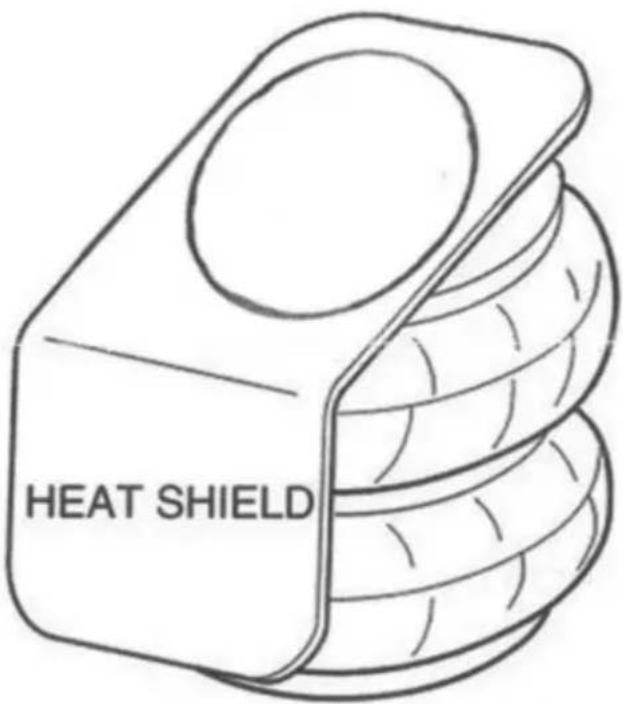

Zoek het dichtstbijzijnde punt tussen de uitlaatpijp en de airbag.

Monteer op deze plek het gehoorscherm.

HEAT SHIELD

LUCHTVEERZAKKEN EN BEUGELS MONTEREN

Stap 1 - Installatie van het voertuig/bovenbeugel voorbereiden Uw

voertuig is uitgerust met rubberen schokdempers. De bumpers worden direct boven de as aan het frame bevestigd. Verwijder deze bumpers door ze los te maken van het frame. Deze bumper wordt niet hergebruikt met deze set.

Opmerking: De bout die wordt gebruikt om de Jounce-bumper op zijn plaats te houden, kan een platte kop of een zeskantige kop hebben, afhankelijk van het jaar van uw vrachtwagen.

Bevestig de bovenste beugels aan het frame waar de stootbumper werd verwijderd met behulp van de 10MM x 50 MM bout met platte kop, waarbij u het afstandsstuk tussen de bovenste beugel en het frame plaatst, zoals weergegeven in afbeelding 'A'.

Stap 2 – In elkaar zetten De montage van de airbag begint

aan de linkerkant van het voertuig. Alle foto's tonen de

installatie aan de linkerkant van het voertuig, tenzij anders aangegeven. Bevestig de onderste

beugel aan de airbag met behulp van een 3/4'-zeskantige flensbout. Draai de bout niet volledig vast, zodat de onderste beugel kan draaien voor installatie. Zie figuren "A" en "B".

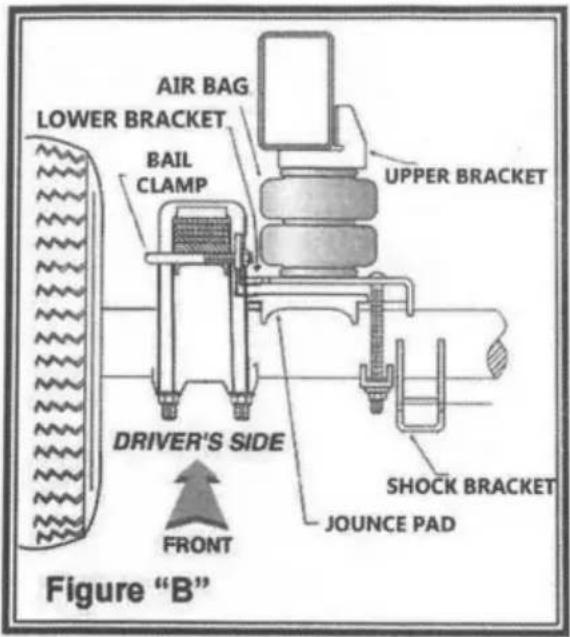

AIR BAG LOWER BRACKET BAIL CLAMP UPPER BRACKET DRIVER'S SIDE SHOCK BRACKET JOUNCE PAD FRONT Figure "B"

Stap 3 - Installeer het geheel op de Voertuig

Plaats de airbagconstructie bovenop het schokstootkussen op het ashuis en zorg ervoor dat de beugel gelijk met de bladstapel wordt geduwd. Bevestig de airbag aan de bovenste beugel. Zie figuren "A" en "B". Installeer de luchtfitting in de airbag en draai deze vast. Gebruik Vigor Thread Sealer op de schroefdraad (laat 24 uur uitharden voordat u de zakken opblaast).

Stel de airbag af op de bovenste beugel voor de beste uitlijning. Zet vast met behulp van 3/8--16 x 3/4" zeskantbouten met flens. Alleen aan de bestuurderszijde moet de parkeerremleiding met een ritssluiting aan de bovenste beugel worden vastgemaakt, zie afbeelding 'A'. Nu het geheel aan de framerail is bevestigd, is de volgende stap het bevestigen van de onderste beugel aan het voertuig. Installeer de beugelklem onder de bladveren vanaf de buitenkant van de bladstapel en

door de gaten in de poten van de onderste beugel Zet vast (handvast) met behulp van de 3/8"-16 flensmoeren. Begin eerst met het aandraaien van de moeren op de beugelklem, om de beugel richting de bladstapel te trekken, waardoor Zorg ervoor dat de beugel rond de u-bouten past.

Wissel af met de beugelriem totdat de beugel vastzit. Zie figuren "A" en "B".

Belangrijk: Om de airbag goed te laten functioneren, daar

Moet minimaal 1/2" zijn

Ruimte rond de airbag.

Stap 4 - Installeer de montage aan passagierszijde Volg stap

2 en 3 voor installatie van de montage aan passagierszijde.

Stap 5 - Installeer de luchtslang en het schraderventiel Rol de

luchtslang uit en snijd deze in twee gelijke lengtes. VOUW OF KNIK DE SLANG

NIET. Maak de snede zo recht mogelijk met behulp van een slangensnijder. Steek het ene uiteinde van de slang in de push-to-connect-fitting die bovenop de airbag is geïnstalleerd.

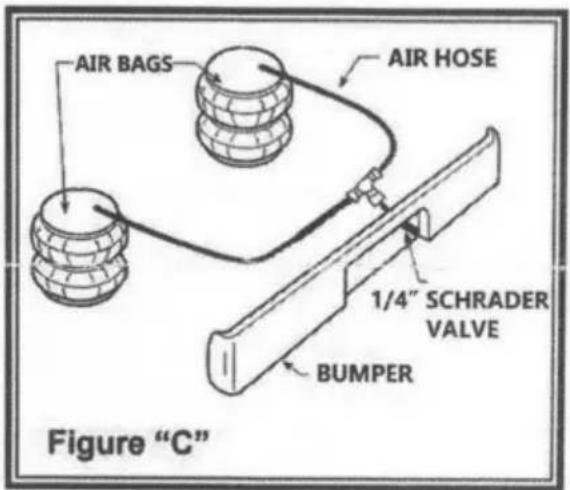

Selecteer een locatie op het voertuig voor de Schrader-klep. De locatie kan op de bumper of de carrosserie van het voertuig zijn, zolang deze zich op een beschermde locatie bevindt, zoda de klep niet beschadigd raakt, maar toch bereikbaar blijft voor de luchtklauwplaat, zie figuur 'C'.

Boor een 5/16' gat en installeer de Schrader-klep. Leid de slang van de airbag naar het T-sti en naar de klep, en zorg ervoor dat deze zo wordt geleid dat directe hitte van de motor en d uitlaatpijp wordt vermeden, en uit de buurt van scherpe randen in de buurt van deze omstandigheden lopen. De luchtslang mag niet gebogen of scherp gebogen zijn, omdat deze dan kan k Zet de slang op zijn plaats vast met de meegeleverde nylon kabelbinders. Duw op het uiteinde van de luchtslang in de schraderklep.

CAUTION

GEBRUIK BIJ HET SNIJDEN OF TRIMMEN VAN DE LUCHTLIJN EEN HOS-SNIJDER, EEN SCHEERMESJE OF EEN SCHERP MES. EEN SCHONE, VIERKANTE SNIJDING ZORGT VOOR

TEGEN LEKKAGES. GEBRUIK GEEN DRAADSNIJDER OF SCHAAR OM DE LUCHT TE SNIJDEN LIJN. DEZE KUNNEN DE LUCHTLIJN PLAT MAKEN OF KRIMPEN, WAARDOOR HIJ ROND LEKT DE O-RING AFDICHTING BINNEN DE ELLEBOOGFITTING.

Good Cut

Bad Cut

PUSH-TO-CONNECT (PTC) FITTINGS

1. Begin met het voertuig horizontaal of iets daarboven.
2. Voeg bij twijfel altijd lucht toe.
3. Als de voorkant van het voertuig tijdens het remmen naar beneden duikt, verhoog dan de druk in de voorairbag, indien aanwezig.
4. Als het vermoeden bestaat dat de at-bags het dieptepunt hebben bereikt, verhoogt u de druk.
5. Pas de druk op en neer aan om de beste rit te vinden.
6. Het kan nodig zijn om aan elke kant van het voertuig een verschillende druk te handhaven. Belastingen zoals water, brandstof en apparaten zullen ervoor zorgen dat het voertuig aan één kant zwaarder wordt. Maar liefst 50 PSI en apparaten zullen ervoor zorgen dat het voertuig aan één kant zwaarder is. Een verschil van maar liefst 50 PSI is niet ongewoon. (extra schraderventielen kunnen worden gekocht op www.vigorairride.com)

Het dieptepunt bereikt

Door de onderstaande stappen te volgen, verkrijgen voertuigeigenaren de langste en beste levensduur het gevolg zijn van hun luchtveren.

1. Controleer wekelijks de luchtdruk.

2. Houd altijd de normale rijhoogte aan.

3. Als er een luchtlek ontstaat. Gebruik in het systeem een sopje (1 deel afwasmiddel, 4 delen water) om alle fijne luchtverbindingen en de kern van het opblaasventiel te controleren voordat u de luchtveer leeg laat lopen en verwijdert.

4. Bij het verhogen van de belasting. Pas altijd de luchtdruk aan om de normale rijhoogte te behouden. Verhoog of verlaag de druk van het systeem indien nodig om de normale rijhoogte te bereiken voor optimaal rijgedrag en rijgedrag. Houd er rekening mee dat lasten die achter de assistent worden gedragen (inclusief tonglasten) meer nivelleringskracht (druk) vereisen dan lasten die direct over de as worden gedragen

CAUTION

VOOR UW VEILIGHEID EN OM MOGELIJK TE VOORKOMEN

SCHADE AAN UW VOERTUIG, OVERSCHRIJD DE

MAXIMUM BRUTO VOERTUIGGEWICHT

(GVWR). ZOALS AANGEGEVEN DOOR DE FABRIKANT VAN HET VOERTUIG.

BELANGRIJKE VEILIGHEIDSMEDEDELING:

De installatie van deze set heeft geen invloed op het bruto voertuiggewicht (GVWR) of het laadvermogen van het voertuig. Raadpleeg de gebruikershandleiding van uw voertuig en overschrijd niet het maximale laadvermogen van uw voertuig.

Bruto voertuiggewicht Paling: het

maximaal toegestane gewicht van het volledig beladen voertuig (inclusief passagiers en vracht). Dit getal, samen met andere gewichtslimieten. evenals de gegevens over de banden-, velgmaat en bandenspanning — worden weergegeven op het Safely Compliance Certification-label van het voertuig.

Zorg ervoor dat u alle moeren en bouten hebt vastgedraaid volgens de specificaties van de fabrikant.
