7X1232 - Luftfjädringskit Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	7X1232
Produkttyp	Luftfjädringssats
Kompatibla fordon	GMC Sierra 1500 och Chevrolet Silverado 1500 (2007-2018), 2WD och 4WD
Nominell last	5000 lb (cirka 2268 kg)
Arbetstryck	5-100 psi (0,35-6,9 bar)
Antal luftkuddar	2
Luftrörets diameter	1/4 tum (6,35 mm)
Ventiltyp	Schraderventil 1/4"
Kitets innehåll	Luftkuddar, fästen, band, klämmor, värmesköld, T-ventil, kopplingar, slang, instruktioner
Förvaringstemperatur	-15 °C till 50 °C (5 °F till 122 °F)
Underhåll	Kontrollera lufttrycket varje vecka; använd en tvållösning för att upptäcka läckor
Säkerhet	Överskrid inte fordonets totalvikt; använd skyddsutrustning; koppla bort batteriet före elektriska ingrepp
Installation	Ta bort originalets gummibuffertar, fäst övre och nedre fästen, montera luftkuddarna, dra slang och installera Schraderventilen
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis tillgängligt på Vevors webbplats
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importörer	SIHAO PTY LTD (Australien), Sanven Technology Ltd (USA), YH CONSULTING LIMITED (Storbritannien)

Vanliga frågor - 7X1232 Vevor

Är detta luftfjädringssats kompatibel med min Chevrolet Silverado 1500 från 2010?

Ja, modellen 7X1232 är kompatibel med Chevrolet Silverado 1500 (2WD och 4WD) från 2007 till 2018.

Vilket lufttryck ska jag använda i kuddarna?

Det rekommenderade trycket ligger mellan 5 och 100 psi. Justera för att bibehålla normal markfrigång och optimal körning.

Hur installerar jag satsen?

Ta bort originalets gummibuffertar, fäst övre fästen i chassit, montera luftkuddarna med nedre fästen, installera sedan luftslangen och Schraderventilen. Se manualen för detaljerade steg.

Kan jag installera satsen själv?

Ja, men installationen bör utföras av kvalificerad personal. Följ instruktionerna noggrant och iaktta säkerhetsföreskrifterna.

Hur underhåller jag luftfjädringssystemet?

Kontrollera lufttrycket varje vecka. Vid läckage, använd en tvållösning för att hitta defekta anslutningar.

Vilken är den maximala last som satsen klarar?

Den nominella lasten är 5000 lb (cirka 2268 kg). Överskrid inte fordonets totalvikt som anges av tillverkaren.

Vad gör jag vid luftläckage?

Applicera tvållösning på kopplingar och ventilinsats. Om läckage upptäcks, dra åt anslutningarna eller byt ut den defekta delen.

Levereras satsen med alla nödvändiga tillbehör?

Ja, satsen innehåller luftkuddar, fästen, band, klämmor, värmesköld, ventiler, slang och monteringsanvisningar.

Var hittar jag teknisk support eller reservdelar?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

Kan jag använda satsen på ett 4-hjulsdrivet fordon?

Ja, satsen är kompatibel med 2WD och 4WD-versioner av de angivna modellerna.

BRUKSANVISNING 7X1232 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Krockkuddeupphängningssats

MODELL: 7X1232

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

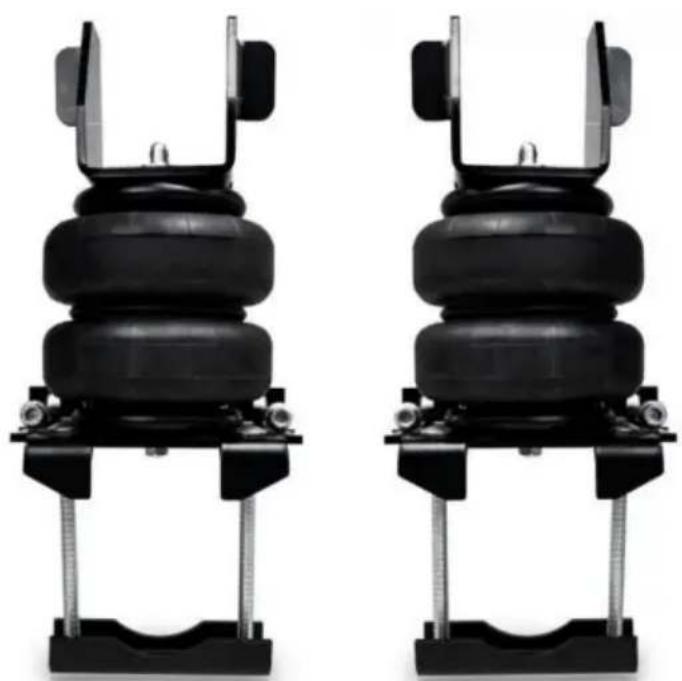

VEVOR®

TOUGH TOOLS, HALF PRICE

Krockkuddeupphängningssats

MODELL: 7X1232

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHET OCH VARNINGAR

Tack för att du köpte 7X 1232 Kit! Vänligen rekommenderas att läsa instruktionerna noggrant innan du installerar luftfjädersatsen.

WARNING:

Skador på fordon och luftfjädring kan uppstå om arbetet utförs på annat sätt än vad som anges i anvisningarna eller på annat sätt sekvens.

Får inte förvaras under 5 °C (-15 °F) eller över 122 °F (50 °C).

Undvik skador på slangar och kablar.

Demontering och installation får endast utföras av fullt kvalificerad personal. Använd biltillverkarens diagnostiska programvara.

Luftfjädringssystemet är under tryck (upp till 10 bar, eller 150 lbf/in²).

Låt inte smuts eller fett komma in i systemet. Bär alltid standard

hand-, öron- och ögonskydd vid service av luftfjädringssystemet. Kontrollera att trycket har avlastats och koppla bort strömmen till luftfjädringssystemet innan demontering. För att undvika risken för kortslutning när du arbetar med elektriska komponenter, läs ditt fordons instruktionsbok om hur du kopplar bort ditt batteri.

Konsultera din bils ägarmanual, servicemanual eller bilhandlare för korrekta domkraftspunkter på ditt fordon och för ytterligare skötsel-,

säkerhets- och underhållsinstruktioner. Under inga omständigheter får något arbete utföras under fordonet om det inte har tillräckligt stöd, eftersom allvarliga skador och död kan inträffa.

PARAMETERLISTA

Modell	standard
Anpassade modeller	2007 - 2018 GMC Sierra 1500 2WD & 4WD2007 - 2018 Chevrolet Silverado 1500 2WD & 4WD
nominell belastning (lbs)	5ÿ000
Använd trycket (psi) 5-100

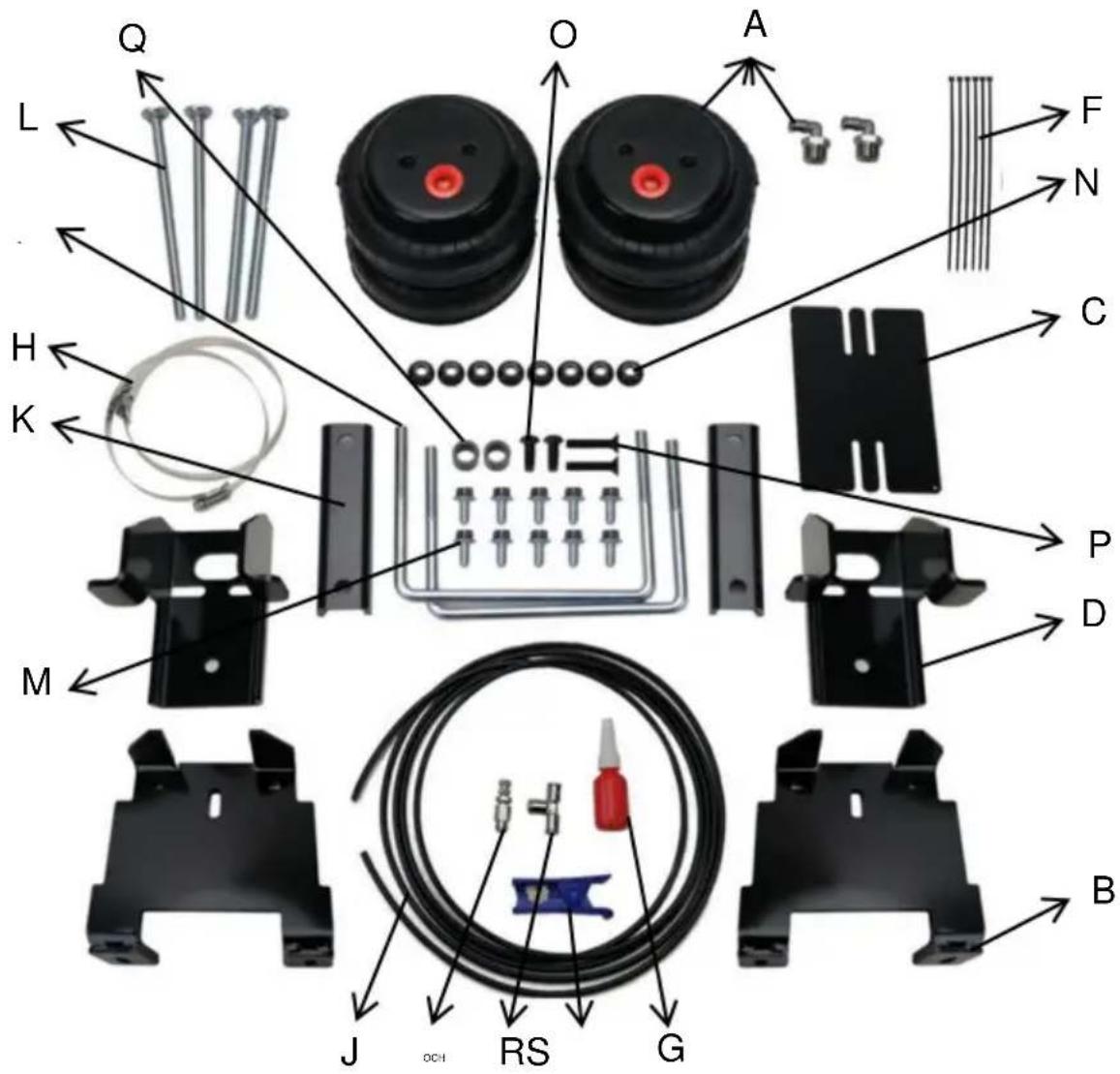

DELARLISTA

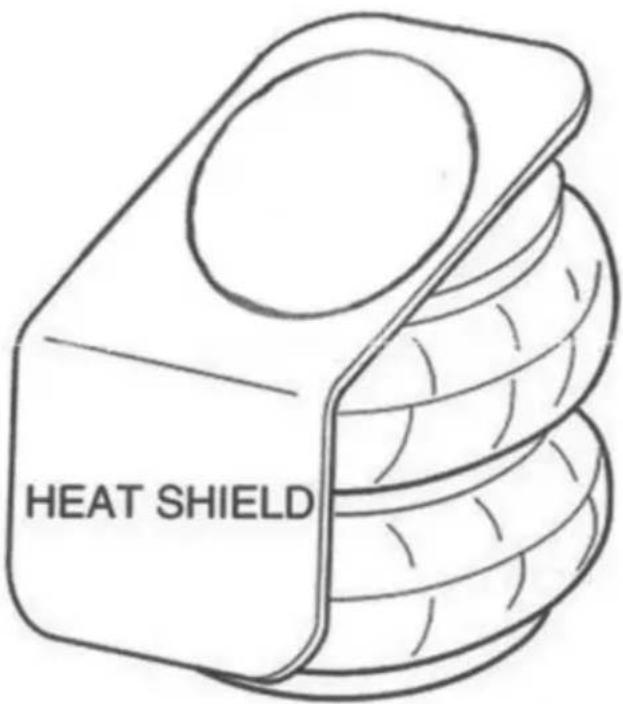

Hitta den närmaste punkten mellan avgasröret och krockkudden. Montera hörskölden på denna plats.

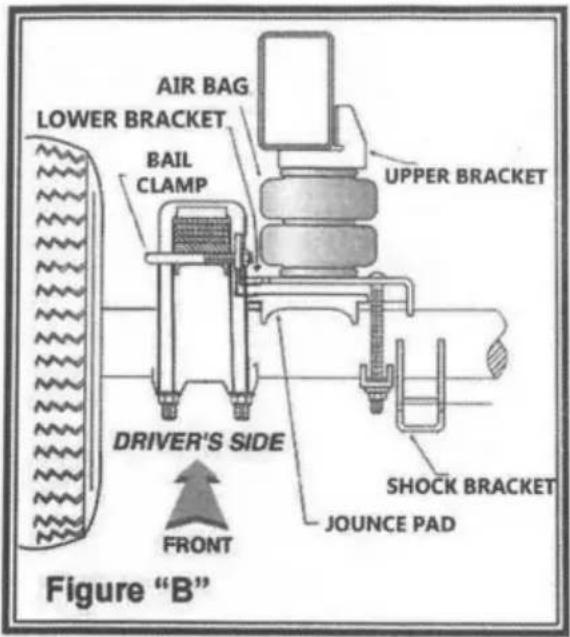

MONTERING AV LUFTFJÄDERVÄSKAR OCH FÄSTE

Steg 1 - Förbered fordonet/installation av övre fäste. Ditt fordon är utrustat

med stötfångare av gummi. Stötfångarna är fästa på ramen direkt ovanför axeln. Ta bort dessa stötfångare genom att lossa dem från ramen. Denna stötfångare kommer inte att återanvändas med detta kit.

Obs: Bulten som används för att hålla Jounce-stötfångaren på plats kan vara platt huvud eller sexkantshuvud, beroende på år på din lastbil.

Fäst de övre fästena på ramen där stötfångaren togs bort med 10 mm x 50 mm bult med platt huvud, placera distansbrickan mellan den övre konsolen och ramen, som visas i figur 'A'.

Steg 2 – Sätt ihop Airbag-enheten. Installationen börjar med

fordonets vänstra sida. Alla bilder visar

installation på vänster sida av fordonet om inget annat anges. Fäst den nedre

fästet till krockkudden med hjälp av en 3/4" sexkantsbult med fläns. Dra inte åt bulten helt så att det nedre fästet kan rotera för installation. Se figurerna "A" och "B".

Placera krockkuddenheten ovanpå stötfångardynan på axelhuset och se till att fästet skjuts i linje med lövstapeln. Skruva fast krockkudden i det övre fästet. Se figurerna "A" och "B". Montera luftkopplingen i krockkudden och dra åt den. Använd kraftigt gängtätare på gångorna (låt härda i 24 timmar innan du blåser upp påsarna).

Justera krockkudden till det övre fästet för att ge bästa inriktning. Säkra med hjälp av 3/8-16 x 3/4" flänsade sexkantsbultar. Endast på förarsidan måste parkeringsbromslinan bindas till den övre konsolen, se figur "A". Med monteringen fäst vid ramskenan är nästa steg att fästa den nedre konsolen till fordonet.

Montera bygelklämman under bladfjädrarna från utsidan av bladstapeln och

genom hålen i benen på det nedre fästet. Säkra (för hand) med 3/8"-16 flänsmuttrar. Börja först dra åt muttrarna på bygelklämman för att dra fästet mot lövstapeln, vilket gör

att fästet passar runt u-bultarna.

Växla till konsolremmen tills konsolen sitter fast.

Se figurerna "A" och "B".

Viktigt: För att krockkudden ska fungera korrekt, där

måste vara minst 1/2" av

utrymning runt krockkudden.

Steg 4 - Installera passagerarsidan. Följ steg 2 och 3 för installation av passagerarsidan.

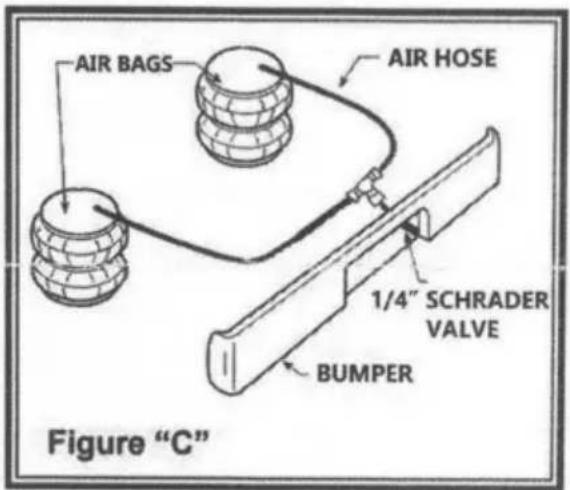

Steg 5 - Installera luftslangen och Schrader-ventilen. Rulla ut

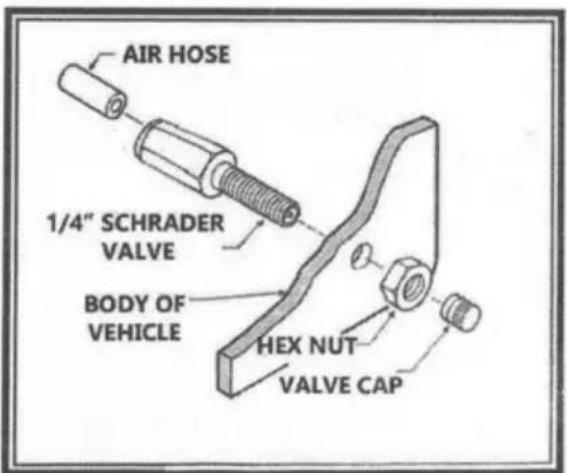

luftslangen och skär den i två lika långa längder. Vik INTE ELLER VÄCK SLANGEN. Gör snittet så rakt som möjligt med hjälp av en slangskärare. Sätt in ena änden av slangen i push-to-connect-kopplingen som är installerad på toppen av krockkudden. Välj en plats på fordonet för Schrader-ventilen. Placeringen kan vara på stötfångaren eller fordonets kaross, så länge den är på en skyddad plats så att ventilen inte kommer att skadas, men bibehåll fortfarande åtkomlighet för luftchucken, se figur "C". Borra ett 5/16" hål och installera Schrader-ventilen. Kör slangen från krockkudden till T-stycket och till ventilen, för att undvika direkt värme från motorn, avgasröret och bort från vassa kanter. Använd termiska hylsor om slangen är dragen nära dessa förhållanden. Luftslangen bör inte böjas eller krökas kraftigt eftersom den kan böjas.

ANVÄND EN HOSSKÄRARE, ETT RABBLAD ELLER EN SKÄRP KNIV. ETT RENT, FYRKANTIG SNITT KOMMER ATT SÄKRA MOT LÄCKOR. ANVÄND INTE KLIPPAR ELLER SAXAR FÖR ATT KLIPA LUFTLEDNINGEN. DESSA KAN PLATTA ELLER KRIMPA LUFTLEDNINGEN OCH FÅ DEN LÄKA RUNT O-RINGSTÄTNING INNE I ARMBÅGSBESLAG.

Börja med fordonsnivån eller något över.

Om du är osäker, tillsätt alltid luft.

Om fronten av fordonet dyker under bromsning, öka trycket i den främre krockkudden om sådan finns.

MOT LÄCKOR. ANVÄND INTE KLIPPAR ELLER SAXAR FÖR ATT KLIPPA LUFT

LINE.DESSA KAN PLATTA ELLER KRIMPA LUFTLEDNINGEN OCH FÅ DEN LÄKA RUNT O-RINGSTÄTNING INNE I ARMBÅGSBESLAG.

1. Det kan vara nödvändigt att upprätthålla olika tryck på varje sida av fordonet. Laster som vatten, bränsle och apparater gör att fordonet blir tyngre på ena sidan. Så mycket som en skillnad på 50 PSI är inte ovanligt. (ytterligare schraderventiler kan
2. Om du är osäker, tillsätt alltid luft.
3. Om fronten av fordonet dyker under bromsning, öka trycket. Si den främre krockkudden om sådan finns.
4. Om det någon gång misstänks att påsarna har bottnat, öka trycket.
5. Justera trycket upp och ner för att hitta den bästa åkturen.
6. Det kan vara nödvändigt att upprätthålla olika tryck på varje sida av fordonet. Last som vatten, bränsle och apparater gör att fordonet blir tyngre på ena sidan. Så mycket som en skillnad på 50 PSI är inte ovanligt. (Ytterligare schraderventiler kan

köpas på www.vigorairride.com)

Genom att följa stegen nedan får fordonsägare den längsta livslängden och bästa resultatet av deras luftfjädrar.

1. Kontrollera lufttrycket varje vecka.
2. Håll alltid normal körhöjd.
3. Om du utvecklar en luftläcka i systemet, använd en tvålvattenlösning (1 del diskmedel, 4 delar vatten) för att kontrollera alla luftanslutningar och uppblåsningsventilens kärna innan du tömmer luften och tar bort luftfjädern.
4. Vid ökad belastning, justera alltid lufttrycket för att bibehålla normal körhöjd. Öka eller minska trycket från systemet efter behov för att uppnå normal körhöjd för optimal körning och hantering. Kom ihåg att laster som bärs bakom medhjälparen (inklusive tunglaster) kräver mer utjämningskraft (tryck) än de som bärs direkt över axeln.

FÖR DIN SÄKERHET OCH FÖR ATT FÖRHINDRA MÖJLIG SKADA PÅ DITT FORDON, ÖVERSKRID INTE MAXIMAL BRUTTOVIKT FÖR FORDON

(GVWR). SOM ANGES AV FORDONSTILLVERKAREN.

VIKTIGT SÄKERHETSMEDDELANDE:

Installationen av denna sats ändrar inte fordonets bruttovikt (GVWR) eller nyttolasten för fordonet. Kontrollera ditt fordons instruktionsbok och överskrid inte den maximala belastningen som anges för ditt fordon.

Bruttovikt för fordon: Den högsta

tillåtna vikten för det fullastade fordonet (inklusive passagerare och last). Detta nummer — tillsammans med andra viktgränser, samt data om däck, fälgstorlek och lufttryck — visas på fordonets certifieringsetikett för Safety Compliance.

Se till att du har dragit åt alla muttrar och bultar enligt tillverkarens specifikationer.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
