BRUKSANVISNING 7X 1233 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

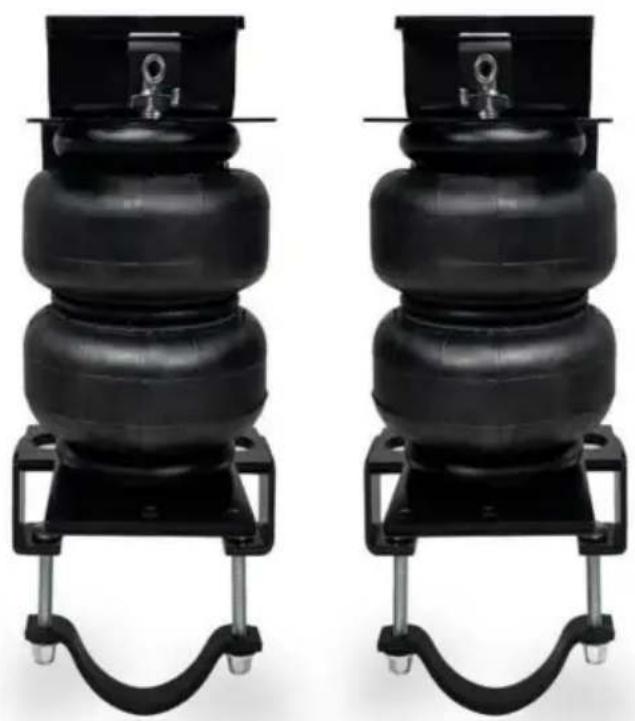

Krockkuddeupphängningssats

MODELL: 7X 1233

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Krockkuddeupphängningssats

MODELL: 7X 1233

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna : Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHET OCH VARNINGAR

Tack för att du köpte 7X 1233 Kit! Vänligen rekommenderas att läsa instruktionerna noggrant innan du installerar luftfjädersatsen.

Vänligen vidta säkerhetsåtgärder i enlighet med detta under installationen.

Monteringsanvisningen är baserad på vänster sida eller baserad på förarsidan

av fordonet, och strukturen på höger sida kan referera till samma metod på vänster sida.

Eftermonteringssatsen du köpte är ett uppblåsningssystem med en ventil.

Observera att luftfjädern kommer att böjas och expandera under arbetsförhållanden.

Se till att det finns tillräckligt med utrymme för att den ska fungera korrekt och undvik friktion mellan luftfjädern och andra chassidelar.

PARAMETERLISTA

Modell	standard
Anpassade modeller	2001-2010 Chevrolet Silverado 2500HD/3500HD 4WD & RWD2001-2010 GMC Sierra 2500HD/3500HD 4WD & RWD
nominell belastningÿlbsÿ	5ÿ000
Användtryck (psi)	5-100

PARTS LIST

B

ARTIKEL	BESKRIVNING	ANTAL	ARTIKEL	BESKRIVNING	ANTAL
En luftfjäder		2	K Värmesköld		1
B	Övre fäste	2	L	3/8" nyloc mutter	10
C Nedre fäste		2	M 3/16" nylocmutter		2
D	1/4" Schrader ventil	1	N 5/8" klämma		2
∅H	Armbågsfäste	2	O 5/8""-18×1" Butik		2
F	Axelrem	2	P	3/8" 16×3/4" Flat huvudskruv	2

G 3/8" 16×7/8" Butik	4	Q Bromsledningsfäste	1
H 3/8" 16×1,5" Bult	4	R 1/4" T-ventil	1
3/8" 16×2,5" Vagnsbult	4	S 1/4" DOT luftslang 15' , Cutter & Loctite	1
J 3/8" platt bricka	14	U 3/8" 16×3/4" Bult	2

* visas inte i installationsdiagrammet

BESKRIVNING	ANTAL
instruktionsbok	1
buntband av nylon	4

WARNING

VIKTIG!

För din egen säkerhet och i syfte att förhindra eventuella skador på fordonet, överskrid inte den maximala belastningen som rekommenderas av fordonstillverkaren. Din krockkuddes hjälpfjädrar har ett maximalt uppblåsningstryck på 150 PSI. Du får bära en större last på vissa fordon med detta tryck.

Det är bäst att väga ditt fordon när det är helt lastat och jämföra den vikten med den högsta tillåtna vikten.

Kontrollera ditt fordons instruktionsbok eller dataskylt på förarsidans dörr för maximal last som anges för din bil.

När du blåser upp din krockkuddes hjälpfjädrar, lägg till lufttryck i små mängder, kontrollera trycket ofta under uppblåsning. Varje luftfjäder kräver mycket mindre luftvolym än ett däck och blåser upp mycket snabbare.

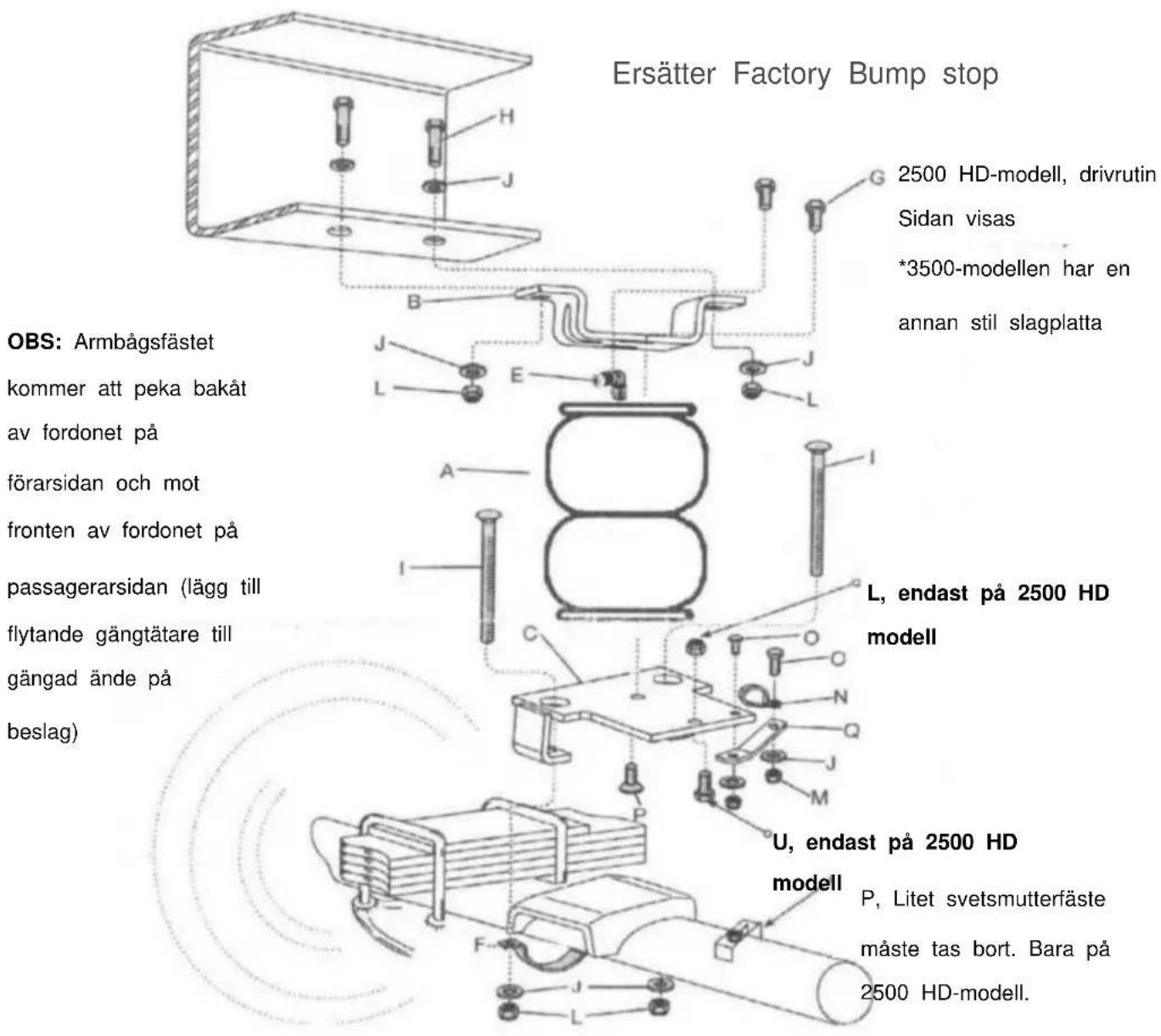

Ersätter Factory Bump stop OBS: Armbågsfästet kommer att peka bakåt av fordonet på förarsidan och mot fronten av fordonet på passagerarsidan (lägg till flytande gängtätare till gängad ände på beslag) G 2500 HD-modell, drivrutin Sidan visas *3500-modellen har en annan stil slagplatta L, endast på 2500 HD modell U, endast på 2500 HD modell P, Litet svetsmutterfäste måste tas bort. Bara på 2500 HD-modell.

Minsta tryck 5psi

Normalt lufttryck 60-80psi

Steg 1- Lägg till gängtätningsmedel till 90°-vinkelbeslaget och installera det på toppen av luftfjädern. Dra åt fingret plus 1 1/2 varv. Dra inte åt för hårt.

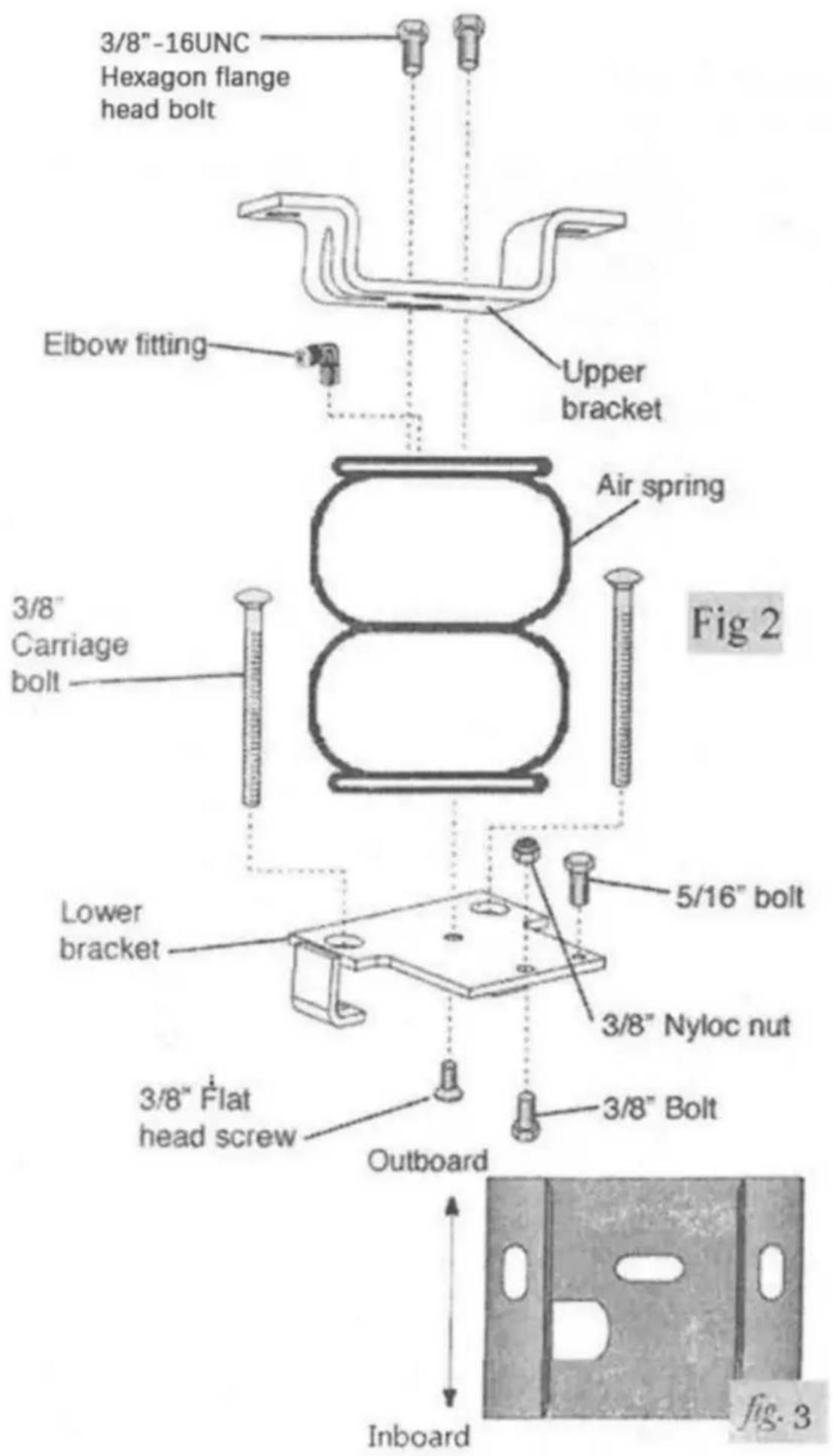

Steg 2- Montera det övre fästet (B) på monteringen nedan. Fäst med två 3/8" bultar. Lämna bultarna lösa vid detta tillfälle (Fig. 2 & Fig. 3)

Endast förarsidan: Sätt i en 5/16" bult i det lilla hålet på det nedre fästet (C) innan du fäster det nedre fästet på luftfjäderenheten.

Endast 2500 HD-modeller: Montera en 3/8" bult och läsmutter genom hålet i det nedre fästet (fig. 2) med bultens huvud nedåt. Dra åt ordentligt.

Steg 3- Sätt in två 3/8" vagnbultar (I) genom de stora hålen och in i de fyrkantiga hålen på benen i det nedre fästet.

Steg 4- Fäst det nedre fästet (C) i botten av krockkuddeenheten med en 3/8" platt skruv. Dra åt ordentligt.

TA BORT JUNCE-STÖDFÖRDARE

Steg 5- Lyft upp den bakre delen av fordonet och stöd ramen med domkrafter. Släpp axeln för att få utrymme för att installera enheten.

Steg 6- Ta bort båda stötfångarna under ramskenan och kassera dem.

PLACERING AV ENHETEN PÅ AXELN

Endast på 2500 HD-modellerna kan förarsidans axel ha ett litet fäste med en mutter som inte har något fäst vid den. Denna konsol måste trimmas bort från axeln för att montera enheten. (Fig. 4)

2500 HD-modeller: Sätt monteringen som har cinch-bulten på förarsidan. Det kommer att vara nödvändigt att indexera underbenen under stötfångarens stötplatta.

Med det nedre fästet parallellt med slagplattan, haka fast ett ben under sidan av slutplattan och vrid enheten tills det andra benet är under slutblecket på den andra sidan (Fig. 4B).

När benen är under slagplattan, fortsätt med instruktionerna för den övre fästet.

3500 modeller:

Ställ in monteringen på slagplattan så att benen på det nedre fästet är framåt och bakom axeln (fig. 5)

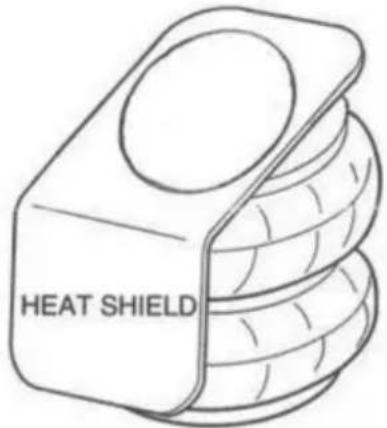

Hitta den närmaste punkten mellan avgasröret och krockkudden. Montera hörskölden på denna plats.

ATT FÄSTA DET ÖVRE FÄSTET

Steg 7-

1. Armbågsfästet pekar mot fordonets bakre del på förarsidan och mot fronten av

fordonet på passagerarsidan.

1. Sätt in två 3/8" bultar och plana brickor genom de befintliga stötfångarhålen och de slitsade hålen i den övre konsolen (Fig. 6). Det kan vara till hjälp att höja axeln vid denna punkt så att den övre konsolen nuddar ram.

2. Fäst det övre fästet med två plana brickor och nylocmuttrar på varje tidigare installerad bult (fig. 6).

3. Tryck in fästet inåt och dra åt båda övre bultarna.

HEAT SHIELD

JUSTERING OCH FÄSTNING AV MONTERING OCH UNDRE FÄSTE

Steg 8-

1. För axeln hela vägen upp och ta bort domkraftsstativet som tidigare använts för att stödja ramen när du tar bort stötfångaren. Den övre konsolen är slitsad för justering framåt och bakåt. Botten justeras genom att flytta fästet på axeln in eller ut (fig. 7).

2. Justera enheten så att luftfjädern är vinkelrät mot de nedre och övre monteringsfästena.

3. Dra åt de övre monteringsbultarna till 20 lb.-ft.

4. Fäst axelremmen på de båda nedre fästets vagnsbultar med två plana brickor och två nylocmuttrar. Vrid jämnt till 16 lb.-ft. (Fig. 8).

INSTALLATION AV NÖDBROMSLINJEFÄSTE OCH KLÄMMA

Steg 9-

1. Fäst bromsledningsfästet på det nedre fästet med den tidigare installerade 5/16" bulten med en platt bricka och nylocmutter (Fig. 9).

2. Fäst bromsledningsklämman på nödbromsledningsfästet (fig. 9).

3. Fäst klämman på bromsledningsfästet med en 5/16" bult, två plana brickor och en nylocmutter (fig. 9).

4. Rikta in bromsledningsfästet och klämman så att de två inte fäster vid kabeln. Dra åt alla monteringsdetaljer i denna enhet ordentligt. Se till att kabeln inte skaver mot bälgen när den är helt uppblåst. Om den gör det, justera monteringen därefter.

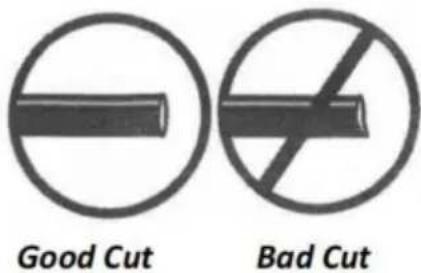

NÄR DU SKÄRAR ELLER TRIMMAR LUFTLEDNINGEN, ANVÄND EN HOSSKÄR, ETT RAKBLAD ELLER EN VASSK KNIV. ETT REN, FIRKANTIG SNITT KOMMER FÖRSÄKRA MOT LÄCKOR. ANVÄND INTE TRÅD

KLIPPAR ELLER SAX FÖR ATT KLIPPA LUFTLEDNINGEN. DESSA KAN PLATTA ELLER KRIMPA LUFTLEDNINGEN FÄR DET ATT LÄKA KRING O-RINGSTÄTNINGAR INNE I ARMBÅGSBESLAG.

1. Börja med fordonsnivån eller något över.
2. Om du är osäker, tillsätt alltid luft.
3. Om fronten av fordonet dyker under bromsning, öka trycket Si den främre krockkudden om sådan finns.
4. Om det någon gång misstänks att påsarna har bottnat Öka trycket.
5. Justera trycket upp och ner för att hitta den bästa åkturen.
6. Det kan vara nödvändigt att upprätthålla olika tryck på varje sida av fordonet Laster som vatten, bränsle och apparater gör att fordonet blir tyngre på ena sidan. Så mycket som en skillnad på 50 PSI är inte ovanligt

Genom att följa stegen nedan kommer fordonsägare att få den längsta livslängden och bästa resultatet av sina luftfjädrar.

1. Kontrollera lufttrycket varje vecka.

2. Håll alltid normal körhöjd.

3. Om du utvecklar en luftläcka i systemet, använd en tvålvattenlösning (1 del diskmedel. 4 delar vatten) för att kontrollera alla luftfina anslutningar och uppblåsningsventilens kärna innan du tömmer luften och tar bort luftfjädern.

4. Vid ökad belastning. justera alltid lufttrycket för att bibehålla normal körhöjd. Öka eller minska trycket från systemet efter behov för att uppnå normal körhöjd för optimal körning och hantering. Kom ihåg att laster som bärs bakom medhjälparen (inklusive tunglaster) kräver mer utjämningskraft (tryck) än de som bärs direkt över axeln.

FÖR DIN SÄKERHET OCH FÖR ATT FÖRHINDRA MÖJLIGT SKADA PÅ DITT FORDON, ÖVERSKRIV INTE MAXIMAL BRUTTOVIKT FÖR FORDON

(GVWR). SOM ANGITS AV FORDONSTILLVERKAREN.

VIKTIGT SÄKERHETSMEDDELANDE:

Installationen av denna sats förändrar inte fordonets bruttovikt (GVWR) eller nyttolasten för fordonet. Kontrollera ditt fordons instruktionsbok och överskrid inte den maxlast som anges för ditt fordon.

Bruttovikt för fordon: Den högsta tillåtna vikten

för det fullastade fordonet (inklusive passagerare och last). Detta nummer — tillsammans med andra viktgränser. samt data om däck, fälgstorlek och lufttryck— Visas på fordonets Safely Compliance

Certifieringsetikett
