BEDIENUNGSANLEITUNG 7X 1233 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Airbag-Federungssatz

MODELL: 7X 1233

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

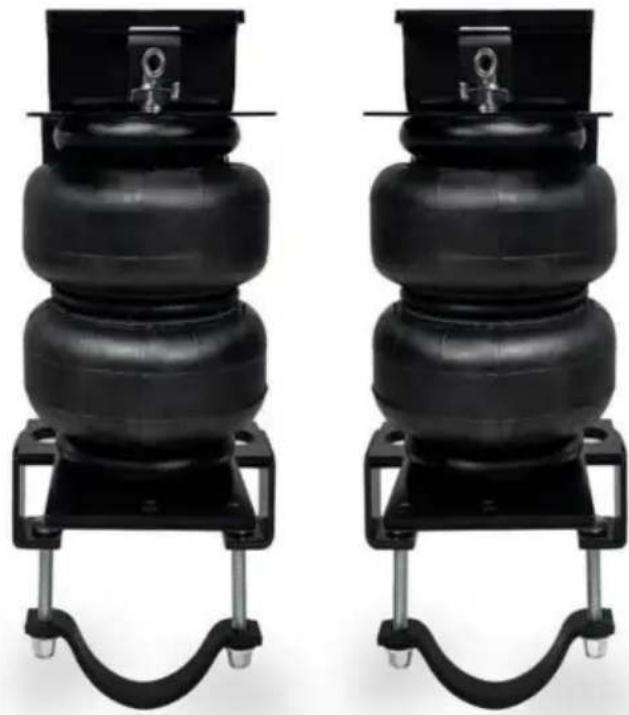

Airbag- Federungssatz

MODELL: 7X 1233

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

SICHERHEIT UND WARNHINWEISE

Vielen Dank für den Kauf des 7X 1233-Kits! Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie den Luftfedersatz installieren.

Bitte treffen Sie bei der Installation entsprechende Sicherheitsvorkehrungen.

Die Einbauhinweise beziehen sich auf die linke Seite bzw. auf die Fahrerseite

des Fahrzeugs, und die Struktur auf der rechten Seite kann sich auf die gleiche Methode auf der linken Seite beziehen.

Bei dem von Ihnen erworbenen Nachrüstsatz handelt es sich um ein Einventil-Aufblassystem.

Bitte beachten Sie, dass sich die Luftfeder unter Betriebsbedingungen verbiegt und ausdehnt.

Stellen Sie sicher, dass für eine ordnungsgemäße Funktion genügend Platz vorhanden ist und vermeiden Sie Reibung zwischen der Luftfeder und anderen Fahrgestellteilen.

PARAMETERLISTE

Modell	Standard
Angepasste Modelle	2001-2010 Chevrolet Silverado 2500HD/3500HD 4WD & RWD2001-2010 GMC Sierra 2500HD/3500HD 4WD & RWD
Nennlast (Pfund)	5000
Benutzen Sie die Druck (psi)	5-100

PARTS LIST

B

ARTIKEL	BESCHREIBUNG	MENGE	ARTIKEL	BESCHREIBUNG	MENGE
Eine Luftfeder		2	K Hitzeschild		1
B	Obere Halterung	2	M	3/8-Zoll-Nyloc-Mutter	10
C Untere Halterung		2	M 3/16	Zoll Nyloc-Mutter	2
D	1/4" Schrader-Ventil	1	N 5/8"-Clip		2
IND	Winkelverschraubung	2	O 5/8"-18×1" Shop		2
F	Achsband	2	P	3/8" 16×3/4" flach Kopfschraube	2

G 3/8"	16×7/8" Shop	4	Q Bremsleitungshalterung	1
H	3/8" 16×1,5" Schraube	4	R 1/4" T-Ventil	1
	3/8" 16×2,5"Schlossschraube	4	S	1/4" DOT-Luftschlauchÿ15'ÿ, Schneide- undLoctite
J	3/8" Flache Unterlegscheibe	14	U 3/8"	16×3/4" Schraube

* nicht im Installationsdiagramm abgebildet

BESCHREIBUNG	Menge
Anleitung	1
Nylon-Kabelbinder	4

WARNING

WICHTIG!

Zu Ihrer eigenen Sicherheit und um mögliche Schäden am Fahrzeug zu vermeiden, überschreiten Sie nicht die vom Fahrzeughersteller empfohlene maximale Belastung. Ihre Airbag-Zusatzfedern sind auf einen maximalen Reifendruck von 150 PSI ausgelegt. Bei diesem Druck dürfen Sie bei einigen Fahrzeugen eine größere Last transportieren.

Lassen Sie Ihr Fahrzeug am besten vollständig beladen wiegen und vergleichen Sie das Gewicht mit dem maximal zulässigen Gewicht.

Sehen Sie im Benutzerhandbuch Ihres Fahrzeugs oder auf dem Datenschild an der Fahrertür nach, welche Höchstlasten für Ihr Fahrzeug aufgeführt sind.

Wenn Sie die Airbag-Zusatzfedern aufpumpen, erhöhen Sie den Luftdruck in kleinen Mengen und prüfen Sie den Druck während des Aufpumpens häufig. Jede Luftfeder benötigt viel weniger Luftvolumen als ein Reifen und lässt sich viel schneller aufpumpen.

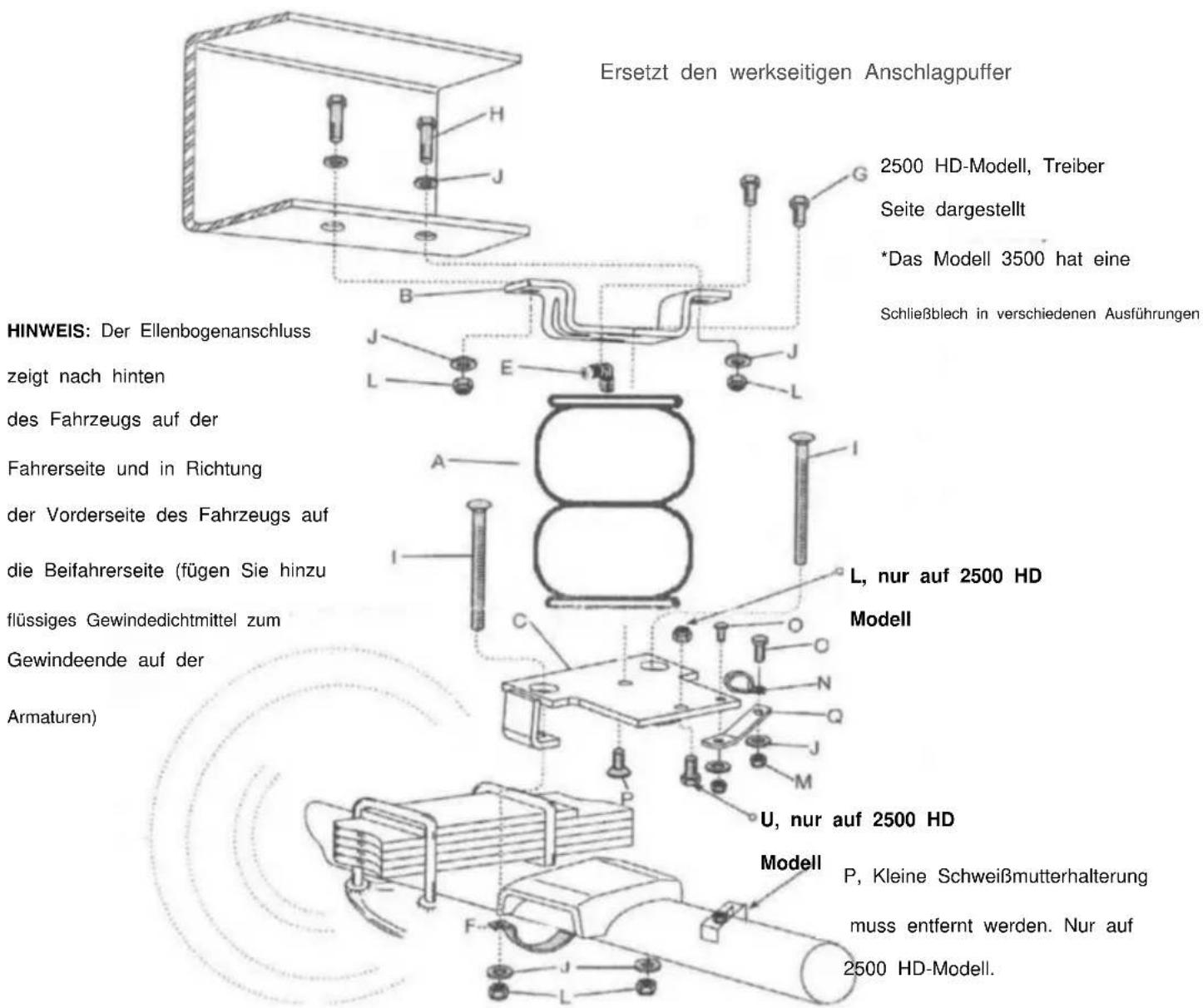

Ersetzt den werkseitigen Anschlagpuffer 2500 HD-Modell, Treiber Seite dargestellt *Das Modell 3500 hat eine Schließblech in verschiedenen Ausführungen HINWEIS: Der Ellenbogenanschluss zeigt nach hinten des Fahrzeugs auf der Fahrerseite und in Richtung der Vorderseite des Fahrzeugs auf die Beifahrerseite (fügen Sie hinzu flüssiges Gewindedichtmittel zum Gewindeende auf der Armaturen) L, nur auf 2500 HD Modell U, nur auf 2500 HD Modell P, Kleine Schweißmutterhalterung muss entfernt werden. Nur auf 2500 HD-Modell.

Mindestdruck 5 psi

Normaler Luftdruck 60–80 psi

Maximaler Druck 150 psi (unter Volllast)

Berstdruck 550 psi

INSTALLATION INSTRUCTIONS

MONTAGE VON LUFTFEDERBÄCKEN UND HALTERUNGEN

Schritt 1: Geben Sie Gewindedichtmittel in den 90°-Winkelanschluss und montieren Sie ihn oben auf der Luftfeder. Ziehen Sie ihn handfest plus 1 1/2 Umdrehungen an. Nicht zu fest anziehen.

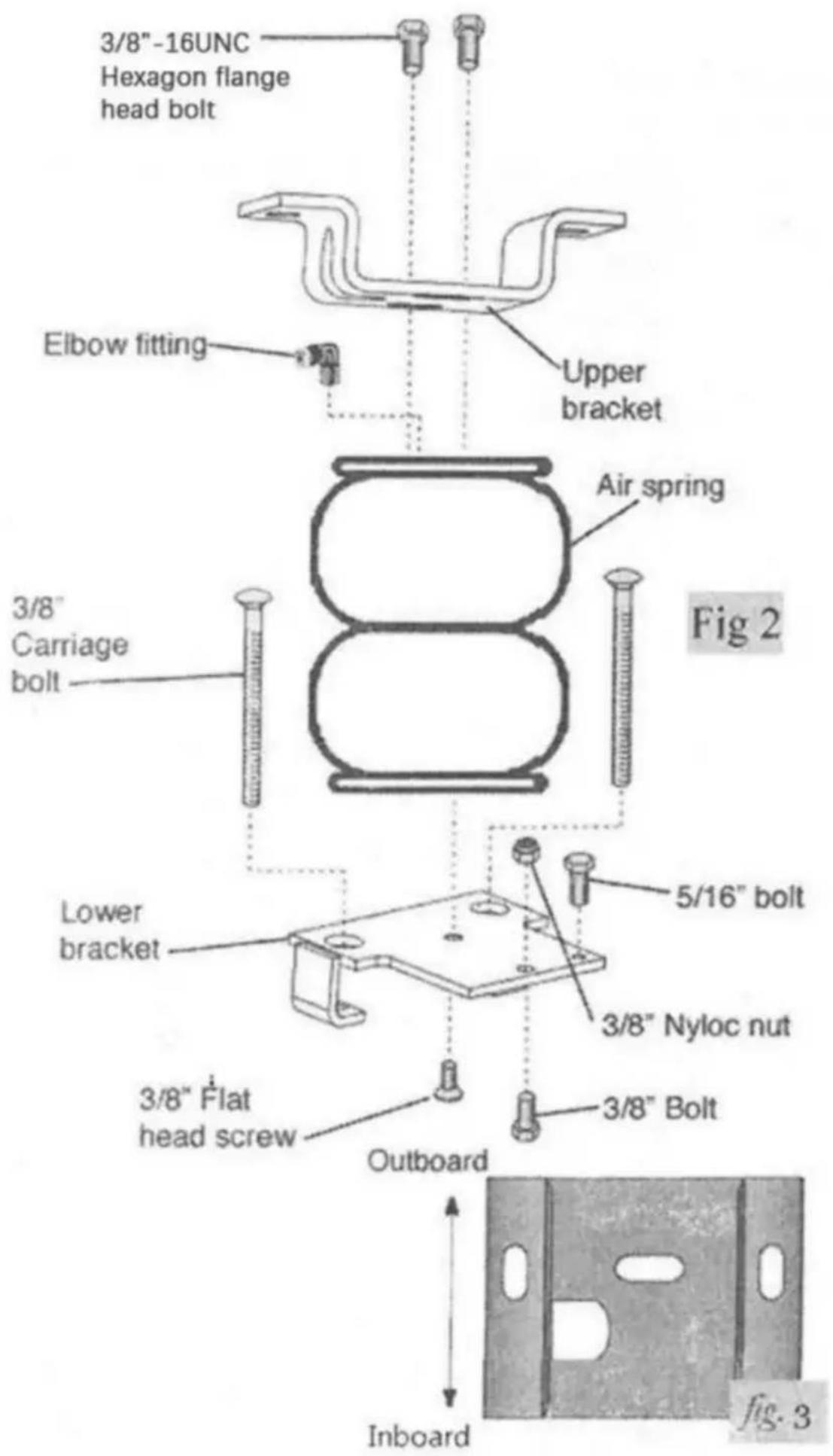

Schritt 2: Installieren Sie die obere Halterung (B) an der unteren Baugruppe. Befestigen Sie es mit zwei 3/8-Zoll-Schrauben. Lassen Sie die Schrauben zu diesem Zeitpunkt locker (Abb. 2 und Abb. 3).

Nur Fahrerseite: Führen Sie eine 5/16-Zoll-Schraube in das kleine Loch an der unteren Halterung (C) ein, bevor Sie die untere Halterung an der Luftfederbaugruppe befestigen.

Nur Modelle 2500 HD: Führen Sie eine 3/8-Zoll-Schraube und eine Kontermutter durch das Loch in der unteren Halterung (Abb. 2), wobei der Schraubenkopf nach unten zeigen muss. Ziehen Sie sie fest an.

Schritt 3: Führen Sie zwei 3/8-Zoll-Schlossschrauben (I) durch die großen Löcher und in die quadratischen Löcher der Beine in der unteren Halterung.

Schritt 4 - Befestigen Sie die untere Halterung (C) mit einer 3/8-Zoll-Flachkopfschraube an der Unterseite der Airbag-Baugruppe. Ziehen Sie sie gut fest.

ENTFERNEN DES JOUNCE-STOßSTANGES

Schritt 5: Heben Sie das Heck des Fahrzeugs an und stützen Sie den Rahmen mit Wagenheberständern ab. Senken Sie die Achse, um Platz für die Installation der Baugruppe zu schaffen.

Schritt 6: Entfernen Sie beide Einfederungspuffer unter der Rahmenschiene und entsorgen Sie sie.

POSITIONIERUNG DER BAUGRUPPE AUF DER ACHSE

Nur bei den Modellen 2500 HD kann die Fahrerachse eine kleine Halterung mit einer Mutter haben, an der nichts befestigt ist. Diese Halterung muss von der Achse abgeschnitten werden, um die Baugruppe einbauen zu können. (Abb. 4)

2500 HD-Modelle: Setzen Sie die Baugruppe mit dem Sicherungsbolzen auf die Fahrerseite. Es ist erforderlich, die unteren Beine unter der Anschlagplatte des Anschlagpuffers zu positionieren.

Halten Sie die untere Halterung parallel zum Schließblech, haken Sie ein Bein unter die Seite des Schließblechs und drehen Sie die Baugruppe, bis sich das andere Bein unter dem Schließblech auf der anderen Seite befindet (Abb. 4B).

Sobald sich die Beine unter der Schließplatte befinden, fahren Sie mit den Anweisungen für die obere Halterung fort.

3500 Modelle:

Setzen Sie die Baugruppe so auf das Schließblech, dass die Schenkel der unteren Halterung vorn und hinter der Achse liegen (Abb. 5).

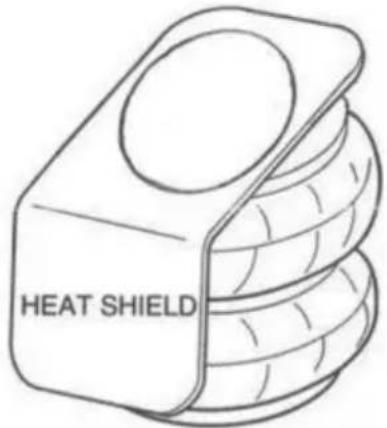

INSTALLIEREN DES HITZESCHILDES

Suchen Sie den nächstgelegenen Punkt zwischen dem Auspuffrohr und dem Airbag. Montieren Sie den Gehörschutz an dieser Stelle.

BEFESTIGUNG DER OBEREN HALTERUNG

Schritt 7-

1. Der Winkelbeschlag zeigt auf der Fahrerseite zum Fahrzeugheck und nach vorne

des Fahrzeugs auf der Beifahrerseite.

1. Stecken Sie zwei 3/8-Zoll-Schrauben und Unterlegscheiben durch die vorhandenen Löcher des Anschlagpuffers und die Langlöcher in der oberen Halterung (Abb. 6). Es kann hilfreich sein, die Achse an dieser Stelle anzuheben, sodass die obere Halterung den Rahmen berührt.

2. Befestigen Sie die obere Halterung mit zwei Unterlegscheiben und Nyloc-Muttern an jeder zuvor installierten Schraube (Abb. 6).

3. Drücken Sie die Halterung nach innen und ziehen Sie beide oberen Schrauben fest.

HEAT SHIELD

AUSRICHTEN UND BEFESTIGEN DER BAUGRUPPE UND DER UNTEREN HALTERUNG

Schritt 8-

1. Bringen Sie die Achse ganz nach oben und entfernen Sie den Achsständer, der zuvor zum Stützen des Rahmens beim Entfernen des Federungsstoßfängers verwendet wurde. Die obere Halterung ist zur Vorwärts- und Rückwärtsverstellung geschlitzt. Der Boden lässt sich anpassen, indem die Halterung an der Achse nach innen oder außen bewegt wird (Abb. 7).

2. Passen Sie die Baugruppe so an, dass die Luftfeder senkrecht zu den unteren und oberen Montagehalterungen steht.

3. Ziehen Sie die oberen Befestigungsschrauben mit 20 lb.-ft an.

4. Befestigen Sie den Achsgurt mit zwei Unterlegscheiben und zwei Nyloc-Muttern an beiden Schlossschrauben der unteren Halterung. Ziehen Sie ihn gleichmäßig mit 16 lb.-ft. an (Abb. 8).

INSTALLIEREN DER NOTBREMSLEITUNGSHALTERUNG UND -CLIP

Schritt 9-

1. Befestigen Sie die Bremsleitungshalterung mit der zuvor installierten 5/16-Zoll-Schraube mit einer Unterlegscheibe und einer Nyloc-Mutter an der unteren Halterung (Abb. 9).

2. Befestigen Sie den Bremsleitungsclip an der Halterung der Notbremsleitung (Abb. 9).

3. Befestigen Sie die Clip-Baugruppe mit einer 5/16-Zoll-Schraube, zwei Unterlegscheiben und einer Nyloc-Mutter an der Bremsleitungshalterung (Abb. 9).

4. Richten Sie die Bremsleitungshalterung und die Klemmbaugruppe so aus, dass sie nicht am Kabel hängen bleiben. Ziehen Sie alle Befestigungsteile dieser Baugruppe fest an. Achten Sie darauf, dass das Kabel nicht am Balg reibt, wenn es vollständig aufgepumpt ist. Wenn dies der Fall ist, passen Sie die Baugruppe entsprechend an.

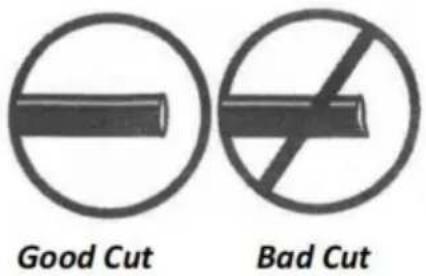

BEIM SCHNEIDEN ODER TRIMMEN DER LUFTLEITUNG VERWENDEN SIE EINEN HOS-SCHNEIDER,

EINE RASIERKLINGE ODER EIN SCHARFES MESSER. EIN SAUBERER, RECHTECKIGER SCHNITT

Schützt vor Lecks. VERWENDEN SIE KEINEN DRAHT

SCHNEIDER ODER SCHEREN ZUM SCHNEIDEN DER LUFTLEITUNG. DIESE KÖNNEN DIE LUFTLEITUNG FLACH DRÜCKEN ODER KREUZEN DIES FÜHRT ZU EINEM LECKEN UM DIE O-RING-DICHTUNG IM INNEREN DES KNIEBEGUSSES.

1. Beginnen Sie mit dem Fahrzeug auf gleicher Höhe oder knapp darüber.
2. Im Zweifelsfall immer Luft nachfüllen.

3. Wenn die Vorderseite des Fahrzeugs beim Bremsen eintaucht, erhöhen Sie den Druck im Frontairbag (falls vorhanden).

4. Wenn jemals der Verdacht besteht, dass die Beutel den Boden erreicht haben, erhöhen Sie den Druck.

5. Passen Sie den Druck nach oben und unten an, um die beste Fahrt zu finden.

6. Es kann erforderlich sein, auf jeder Seite des Fahrzeugs unterschiedliche Drücke aufrechtzuerhalten. Ladungen wie Wasser, Kraftstoff und Geräte führen dazu, dass das Fahrzeug auf einer Seite schwerer wird. Ein Unterschied von bis zu 50 PSI ist keine Seltenheit

Durch Befolgen der folgenden Schritte erzielen Fahrzeugbesitzer die längste Lebensdauer und die besten Ergebnisse mit ihren Luftfedern.

1. Überprüfen Sie wöchentlich den Luftdruck.
2. Halten Sie immer die normale Fahrhöhe ein.
3. Wenn im System ein Luftleck auftritt, verwenden Sie eine Seifenlauge (1 Teil Spülmittel, 4 Teile Wasser), um alle Luftfeinverbindungen und den Aufblasventilkern zu überprüfen, bevor Sie die Luft ablassen und die Luftfeder entfernen.
4. Passen Sie bei einer Lasterhöhung immer den Luftdruck an, um die normale Fahrhöhe beizubehalten. Erhöhen oder verringern Sie den Druck des Systems nach Bedarf, um eine normale Fahrhöhe für optimales Fahrverhalten und optimale Handhabung zu erreichen. Bedenken Sie, dass Lasten, die hinter der Stütze transportiert werden (einschließlich Stützlasten), mehr Nivellierungskraft (Druck) erfordern als Lasten, die direkt über der Achse transportiert werden.

FÜR IHRE SICHERHEIT UND UM MÖGLICHE

SCHÄDEN AN IHREM FAHRZEUG NICHT ÜBERSCHREITEN DAS MAXIMALE GESAMTGEWICHT

(Gesamtgewicht). WIE VOM FAHRZEUGHERSTELLER ANGEGEBEN.

WICHTIGER SICHERHEITSHINWEIS:

Der Einbau dieses Kits verändert weder das zulässige Gesamtgewicht (GVWR) noch die Nutzlast des Fahrzeugs. Lesen Sie in der Bedienungsanleitung Ihres Fahrzeugs nach und überschreiten Sie nicht die für Ihr Fahrzeug angegebene maximale Nutzlast.

Bruttogewicht des Fahrzeugs: Das maximal

zulässige Gewicht des voll beladenen Fahrzeugs (einschließlich Passagiere und Ladung). Diese Zahl – zusammen mit anderen Gewichtsgrenzen sowie Angaben zu Reifengröße, Felgengröße und Reifendruck – ist auf dem Sicherheitsetikett des Fahrzeugs angegeben.

Zertifizierungsetikett
