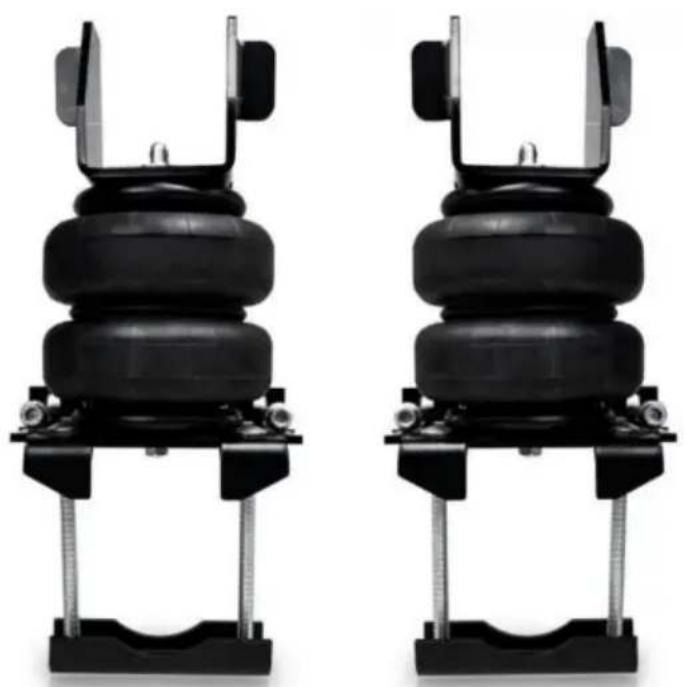

Airbag-Federungssatz

MODELL:7X1232

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

SICHERHEIT & WARNHINWEISE

Vielen Dank für den Kauf des 7X 1232 Kits! Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Luftfeder-Kit installieren.

VORSICHT:

Wenn die Arbeiten anders als in der Anleitung beschrieben oder in einer anderen Weise durchgeführt werden, können Schäden am Fahrzeug und an der Luftfederung entstehen.

Reihenfolge.

ÿ Nicht unter 5 y (-15 y) oder über 122 y (50 y) lagern. y Schäden an Luftleitungen

und Kabeln vermeiden. ä Ausbau und Einbau dürfen

nur von voll qualifiziertem Personal durchgeführt werden. ä Diagnosesoftware des Fahrzeugherstellers verwenden.

Das Luftfederungssystem steht unter Druck (bis zu 10 Bar oder 150 lbf/in).

Achten Sie darauf, dass kein Schmutz oder Fett in das System gelangt. Tragen Sie immer

Tragen Sie bei der Wartung des Luftfederungssystems Hand-, Ohren- und Augenschutz. Stellen Sie sicher, dass der Druck entlastet wurde, und trennen Sie das Luftfederungssystem vor der Demontage von der Stromversorgung. Um die Möglichkeit von Kurzschlüssen beim Arbeiten mit elektrischen Komponenten zu vermeiden, lesen Sie im Benutzerhandbuch Ihres Fahrzeugs nach, wie Sie die Batterie abklemmen.

Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Fahrzeugs, im Servicehandbuch oder bei Ihrem Autohändler Informationen zu den richtigen Wagenheberpunkten an Ihrem Fahrzeug sowie zu weiteren Pflege-,

Sicherheits- und Wartungsanweisungen. Unter keinen Umständen dürfen Arbeiten unter dem Fahrzeug durchgeführt werden, wenn das Fahrzeug nicht ausreichend abgestützt ist, da dies zu schweren Verletzungen führen kann Es kann zum Tod kommen.

PARAMETERLISTE

Modell	Standard
Angepasste Modelle	2007–2018 GMC Sierra 1500 2WD und 4WD2007–2018 Chevrolet Silverado 1500 2WD und 4WD
Nennlast (lbs)	5000
Verwenden Sie den Druck (psi)	5-100

PARTS LIST

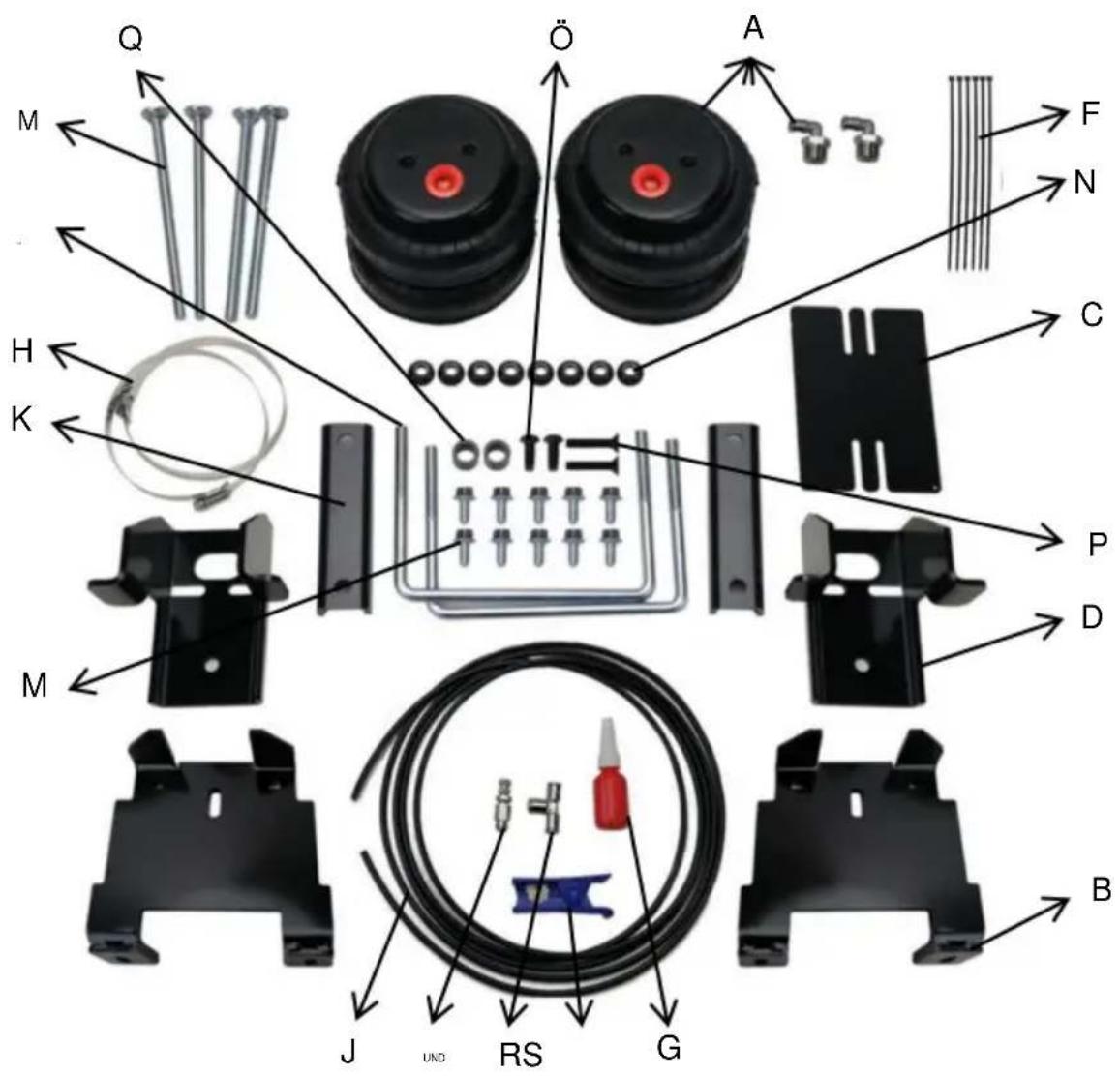

ARTIKELBESCHREIBUNG MENGE ARTIKELBESCHREIBUNG MENGE
A	Airbags	2	K	Halterungsband	2
B Untere Halterung		2	L	3/8"-166-Zoll-WAGENBOLZEN	4
C GEFLANSCHITZESCHIDANT		1	M	3/8"-16 x 3/4"BOLZEN	10
D Obere Halterung		2	N	3/8"-16 FLANSCHNUSS	8
UND	1/4" SchraderVentil	1	Ö	M10*25 RundKopf sechseckigBolzen	2
F	Bindebänder	6	P	M10*50 FLACHKOPFALLEN SHOP	2
G	FadenKlebstoff	1	Q	ABSTANDSHALTER	2
H	MetallkabelreißverschlussBinden	2	R	1/4" T-Ventil	1
.1	Bügelklemme	2	S	Trachealschere
J	1/4" DOT AirSchlauch	1	T	Anweisungen	1

INSTALLIEREN DES HITZESCHILDES

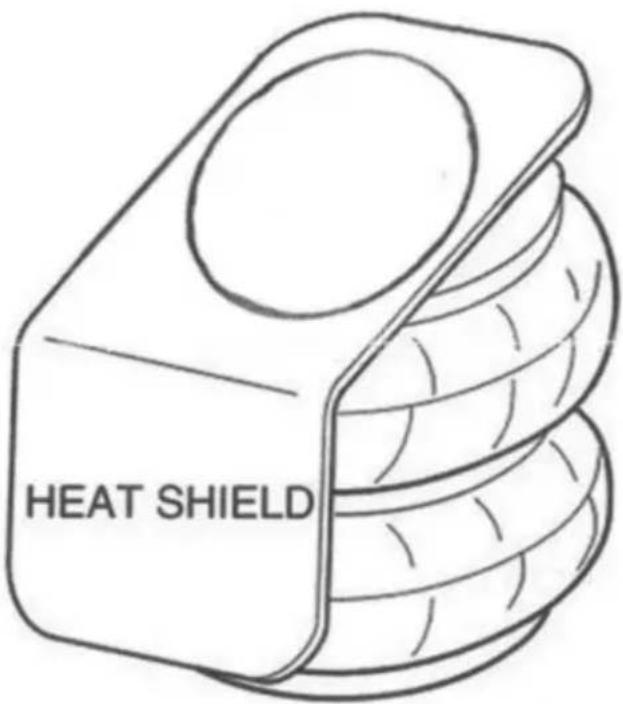

Suchen Sie den nächstgelegenen Punkt zwischen dem Auspuffrohr und dem Airbag. Montieren Sie den Gehörschutz an dieser Stelle.

HEAT SHIELD

MONTAGE DER LUFTFEDERBEUTEL UND -HALTERUNGEN

Schritt 1 – Vorbereiten des Fahrzeugs/Montage der oberen Halterung Ihr

Fahrzeug ist mit Gummipuffern ausgestattet. Die Stoßstangen werden direkt über der Achse am Rahmen befestigt. Entfernen Sie diese Stoßstangen, indem Sie sie vom Rahmen abschrauben. Dieser Stoßfänger wird mit diesem Satz nicht wiederverwendet.

Hinweis: Die Schraube, mit der der Jounce-Stoßfänger an Ort und Stelle gehalten wird, kann je nach Baujahr Ihres Lkw ein Flachkopf oder ein Sechskantkopf sein.

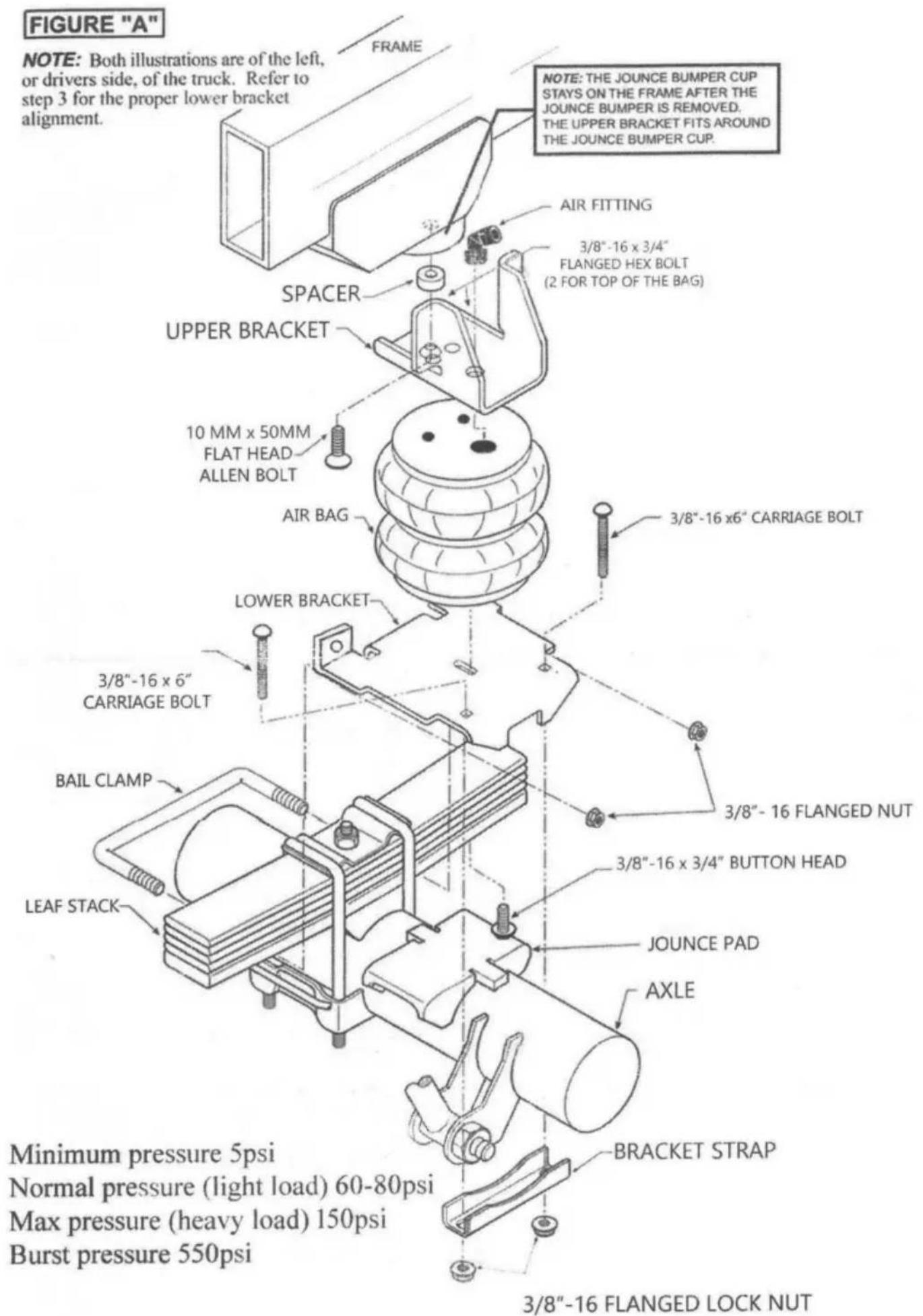

Befestigen Sie die oberen Halterungen mit der 10 mm x 50 mm großen Flachkopfschraube am Rahmen an der Stelle, an der der Einfederungspuffer entfernt wurde, und platzieren Sie den Abstandshalter zwischen der oberen Halterung und dem Rahmen, wie in Abbildung „A“ gezeigt.

Schritt 2 – Zusammenbau Die Installation der Airbag-Baugruppe

beginnt auf der linken Seite des Fahrzeugs. Alle Bilder zeigen die Montage auf der linken Fahrzeugseite, sofern nicht anders angegeben. Befestigen Sie die untere

Befestigen Sie die Halterung mit einer 3/4-Zoll-Sechskantschraube mit Flansch am Airbag. Ziehen Sie die Schraube nicht ganz fest, damit sich die untere Halterung für die Montage drehen kann. Siehe Abbildungen „A“ und „B“.

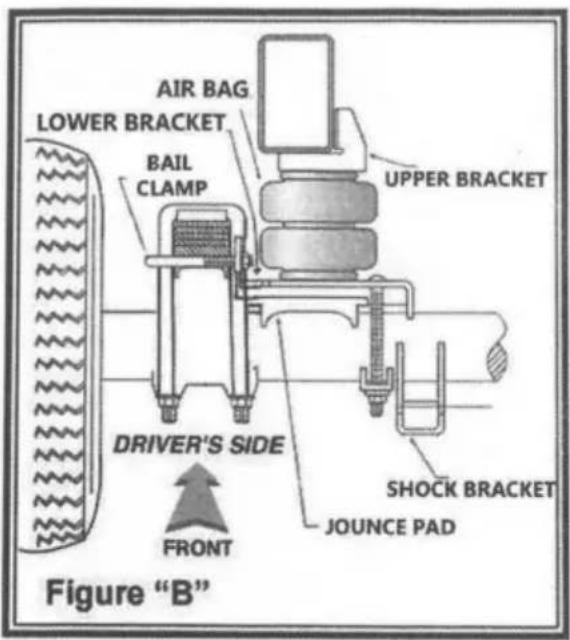

AIR BAG LOWER BRACKET BAIL CLAMP UPPER BRACKET DRIVER'S SIDE SHOCK BRACKET JOUNCE PAD FRONT Figure "B"

Schritt 3 - Installieren Sie die Baugruppe an der Fahrzeug

Platzieren Sie die Airbag-Baugruppe auf dem Anschlagpuffer am Achsgehäuse und achten Sie darauf, dass die Halterung bündig mit dem Laubstapel verbunden ist. Schrauben Sie den Airbag an die obere Halterung. Siehe Abbildungen „A“ und „B“. Installieren Sie die Luftarmatur im Airbag und ziehen Sie sie fest. Verwenden Sie ein Vigor-Gewindedichtmittel für die Gewinde (lassen Sie es 24 Stunden lang aushärten, bevor Sie die Passen Sie den Airbag an die obere Halterung an, um die beste Ausrichtung zu erzielen. Befestigen Sie ihn mit 3/8-16 x 3/4" Sechskantschrauben mit Flansch. Nur auf der Fahrerseite muss die Feststellbremsleitung mit Kabelbindern an der oberen Halterung befestigt werden, siehe Abbildung „A“. Nachdem die Baugruppe an der Rahmenschiene befestigt ist, besteht der nächste Schritt darin, die untere Halterung am Fahrzeug zu befestigen. Installieren Sie die Bügelklemme unter den Blattfedern von der Außenseite des Blattstapels und durch die Löcher in den Beinen der unteren Halterung. Mit den 3/8-Zoll-16-Flanschmuttern festziehen (handfest). Beginnen Sie zunächst mit dem Festziehen der Muttern an der Bügelklemme, um die Halterung in Richtung des Blattstapels zu ziehen Stellen Sie sicher, dass die Halterung um die U-Bolzen passt. Wechseln Sie zum Halterungsgurt, bis die Halterung gesichert ist. Siehe Abbildungen „A“ und „B“.

Wichtig: Damit der Airbag richtig funktioniert, muss

Muss mindestens 1/2" betragen

Abstand um den Airbag herum.

Schritt 4 – Installieren der Baugruppe auf der Beifahrerseite.

Befolgen Sie die Schritte 2 und 3 zum Installieren der Baugruppe auf der Beifahrerseite.

Schritt 5 – Installieren Sie den Luftschlauch und das Schrader-Ventil.

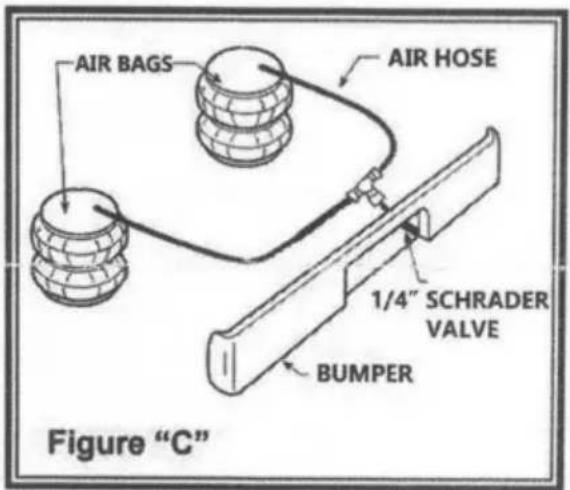

Rollen Sie den Luftschlauch ab und schneiden Sie ihn in zwei gleich lange Stücke. Falten oder knicken Sie den Schlauch nicht. Schneiden Sie ihn mit einem Schlauchschneider so gerade wie möglich. Stecken Sie ein Ende des Schlauchs in die Steckverbindung oben am Airbag. Wählen Sie eine Stelle am Fahrzeug für das Schrader-Ventil. Die Stelle kann an der Stoßstange oder an der Karosserie des Fahrzeugs sein, solange sie an einer geschützten Stelle ist, damit das Ventil nicht beschädigt wird, aber die Zugänglichkeit für den Luftfutter erhalten bleibt, siehe Abbildung „C“. Bohren Sie ein 5/16-Zoll-Loch und installieren Sie das Schrader-Ventil. Verlegen Sie den Schlauch vom Airbag zum T-Stück und zum Ventil und verlegen Sie ihn so, dass er direkter Hitze vom Motor oder Auspuffrohr entgeht und nicht in der Nähe von scharfen Kanten ist. Verwenden Sie Thermohülsen, wenn der Schlauch in der Nähe dieser Bedingungen verlegt wird. Der Luftschlauch sollte nicht gebogen oder stark gekrümmt werden, da er sich verz Befestigen Sie den Schlauch mit den mitgelieferten Nylon-Kabelbindern. Drücken Sie das Ende des Luftschlauchs in das Schraderventil.

CAUTION

VERWENDEN SIE BEIM SCHNEIDEN ODER TRIMMEN DER LUFTLEITUNG EIN HOS-SCHNEIDER, EINE RASIERKLINGE ODER EINE SCHARFE MESSER. EIN SAUBERER, RECHTECKIGER SCHNITT SORGT FÜR

GEGEN LECKS. VERWENDEN SIE KEINE DRAHTSCHNEIDER ODER SCHERE, UM DIE LUFT ZU SCHNEIDEN DIESE KÖNNEN DIE LUFTLEITUNG ABFLACHEN ODER QUETZEN, SO DASS SIE UMLECKT

Die O-Ring-Dichtung im Inneren des Winkelstücks.

1. Beginnen Sie mit der Fahrzeugebene oder leicht darüber.
2. Im Zweifelsfall immer Luft nachfüllen.
3. Wenn die Vorderseite des Fahrzeugs beim Bremsen eintaucht, erhöhen Sie den Druck im Frontairbag (falls vorhanden).
4. Wenn der Verdacht besteht, dass die Flachbeutel den Boden erreicht haben, erhöhen Sie den Druck.
5. Passen Sie den Druck nach oben und unten an, um die beste Fahrt zu finden.
6. Es kann erforderlich sein, auf beiden Seiten des Fahrzeugs unterschiedliche Drücke aufrechtzuerhalten. Lasten wie Wasser, Kraftstoff und Haushaltsgeräte führen dazu, dass das Fahrzeug auf einer Seite schwerer wird. Bis zu 50 PSI und Haushaltsgeräte führen dazu, dass das Fahrzeug auf einer Seite schwerer wird. Ein Unterschied von bis zu 50 PSI ist nicht ungewöhnlich. (Zusätzliche Schrader-Ventile können unter www.vigorairride.com erworben werden.)

Der Tiefpunkt ist erreicht

Wenn Sie die folgenden Schritte befolgen, erhalten Fahrzeugbesitzer die längste und beste Lebens resultieren aus ihren Luftfedern.

1. Überprüfen Sie wöchentlich den Luftdruck.

2. Halten Sie immer die normale Fahrhöhe ein.

3. Wenn im System ein Luftleck auftritt, verwenden Sie eine Seifenlauge (1 Teil Spülmittel, 4 Teile Wasser), um alle Luftfeinanschlüsse und den Aufblasventilkern zu überprüfen, bevor Sie die Luft ablassen und die Luftfeder entfernen.

4. Passen Sie bei einer Erhöhung der Last immer den Luftdruck an, um die normale Fahrhöhe beizubehalten. Erhöhen oder verringern Sie den Druck des Systems nach Bedarf, um eine normale Fahrhöhe für optimales Fahrverhalten und optimale Handhabung zu erreichen. Bedenken Sie, dass Lasten, die hinter der Stütze transportiert werden (einschließlich Stützlasten), mehr Nivellierungskraft (Druck) erfordern als Lasten, die direkt über der Achse transportiert werden.

CAUTION

FÜR IHRE SICHERHEIT UND UM MÖGLICHE

SCHÄDEN AN IHREM FAHRZEUG, ÜBERSCHREITEN SIE NICHT DIE MAXIMALE FAHRZEUGGEWICHTSBEWERTUNG

(GVWR). WIE VOM FAHRZEUGHERSTELLER ANGEGEBEN.

WICHTIGER SICHERHEITSHINWEIS:

Durch den Einbau dieses Kits wird das zulässige Gesamtgewicht (GVWR) oder die Nutzlast des Fahrzeugs nicht verändert. Lesen Sie im Benutzerhandbuch Ihres Fahrzeugs nach und überschreiten Sie die für Ihr Fahrzeug angegebene maximale Last nicht.

Gesamtgewicht des Fahrzeugs: Das

maximal zulässige Gewicht des voll beladenen Fahrzeugs (einschließlich Passagiere und Fracht). Diese Zahl – zusammen mit anderen Gewichtsgrenzen. sowie Reifen-, Felgengröße- und Luftdruckdaten – werden auf dem Safely Compliance-Zertifizierungsetikett des Fahrzeugs angezeigt.

Bitte achten Sie darauf, dass Sie alle Schrauben und Muttern entsprechend der Herstellerangaben angezogen haben.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantiezertifikat

HET HITTESCHILD INSTALLEREN
