GEBRUIKSAANWIJZING HL-002 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

HL-002

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Veiligheidsmaatregelen

WAARSCHUWING:

Lees deze instructies voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. De basisvoorzorgsmaatregelen moeten altijd worden gevolgd, inclusief de volgend:

1. De flat-top buitenkast mag niet worden gebruikt of opgeslagen in gevaarlijke gebieden. Het is Het is niet toegestaan het apparaat op gevaarlijke locaties te gebruiken.
2. De vlakke buitenkast moet worden gecontroleerd om er zeker van te zijn dat deze in de juiste staat verkeert. werkende staat en veilig werkt voor gebruik. Anders moet het apparaat niet gebruikt worden.
3. Houd de kastdeur gesloten en op slot om te voorkomen dat er regen binnendringt.
4. De operator moet de flat-top buitenkast op de juiste manier gebruiken. Hij moet rekening houden met de lokale omstandigheden en moet aandacht besteden aan derden, in het bijzonder kinderen, wanneer ze met de vlakke buitenkast werken.
5. Deze platte buitenkast is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of worden door deze personen geïnstrueerd over het gebruik van het apparaat. Kinderen dienen toezicht houden, zodat ze niet met de platte buitenkast spelen.

BEWAAR DEZE INSTRUCTIES

1 ① ② ③ ④ Monteren van de deurpanelen: Monteer deurpaneel 1 en deurpaneel 2 tot één deur met een dwarsbalk (5x2). Let op: De voor- en achterkant van het deurpaneel, de Deze keer is de achterkant van de deur gemonteerd. Let op: De volgorde van de boven- en onderkant van de 2 deurpanelen en de richting van de schuine platen op de deurpanelen moeten consistent zijn. Let op: Er zitten kleine gaatjes in het deurpaneel, lijn de schroeven uit met de kleine gaatjes om monteren. Monteren van de deurpanelen: Monteer het deurpaneel 3 en het deurpaneel 4 tot één deur met een dwarsbalk (5x2). Let op: De voor- en achterkant van het deurpaneel, de Deze keer is de achterkant van de deur gemonteerd. Let op: De volgorde van de boven- en onderkant van de 2 deurpanelen en de richting van de schuine platen op de deurpanelen moeten consistent zijn. Let op: Er zitten kleine gaatjies in het deurpaneel, lijn de schroeven uit met de kleine gaatjes om monteren.

3

4

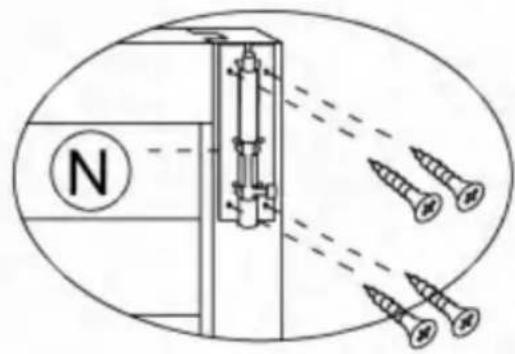

Deurpanelen monteren: Draai de gemonteerde deur om. Monteer de deurgrendel (Nx2) aan de voorkant.
Let op: Er zitten positioneringsgaten op de deurpaneel, lijn de schroeven uit met de kleine gaatjes om te monteren.
Deurpanelen monteren: Draai de gemonteerde deur om. Monteer de deurgrendel (Nx2) aan de voorkant.
Let op: Er zitten positioneringsgaten op de deurpaneel, lijn de schroeven uit met de kleine gaatjes om te monteren.

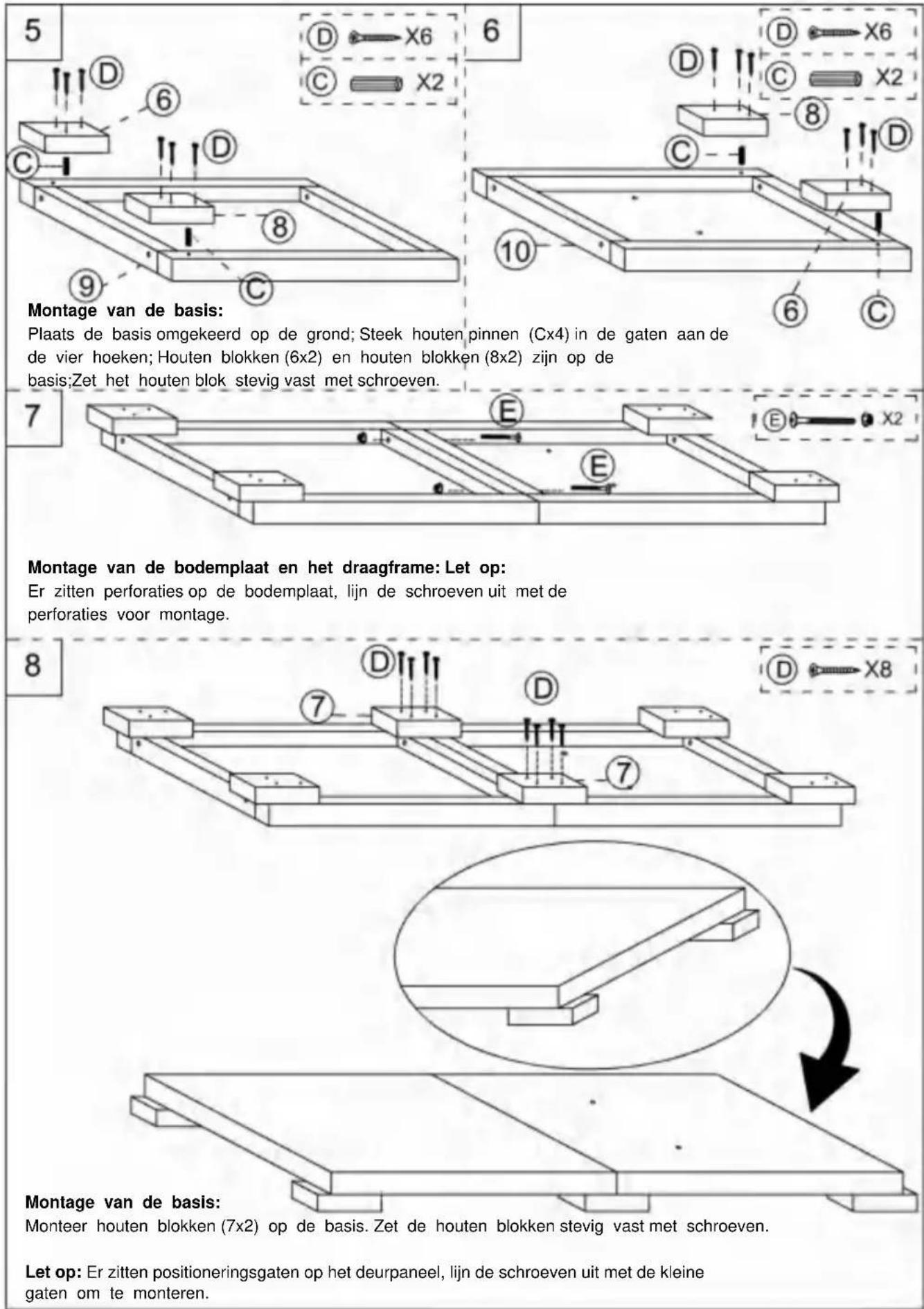

Plaats de basis omgekeerd op de grond; Steek houten pinnen (Cx4) in de gaten aan de de vier hoeken; Houten blokken (6x2) en houten blokken (8x2) zijn op de basis; Zet het houten blok stevig vast met schroeven.
Er zitten perforaties op de bodemplaat, lijn de schroeven uit met de perforaties voor montage.
Monteer houten blokken (7x2) op de basis. Zet de houten blokken stevig vast met schroeven.
Let op: Er zitten positioneringsgaten op het deurpaneel, lijn de schroeven uit met de kleine gaten om te monteren.

9

D 12 11 13 D 13 D 14

D X4

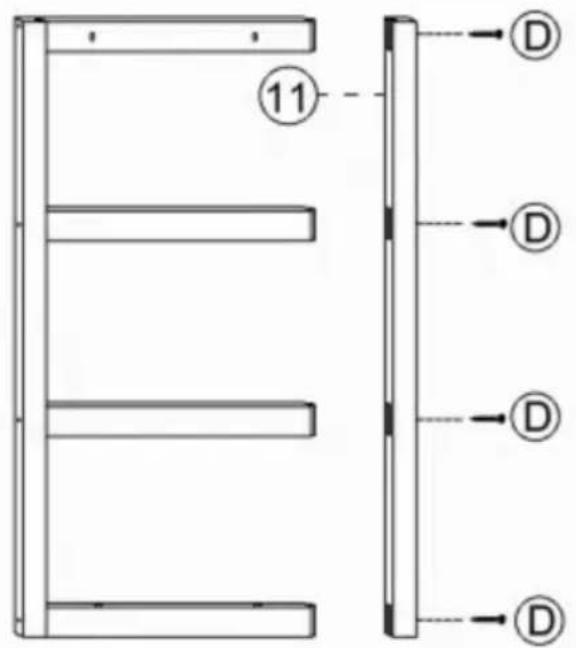

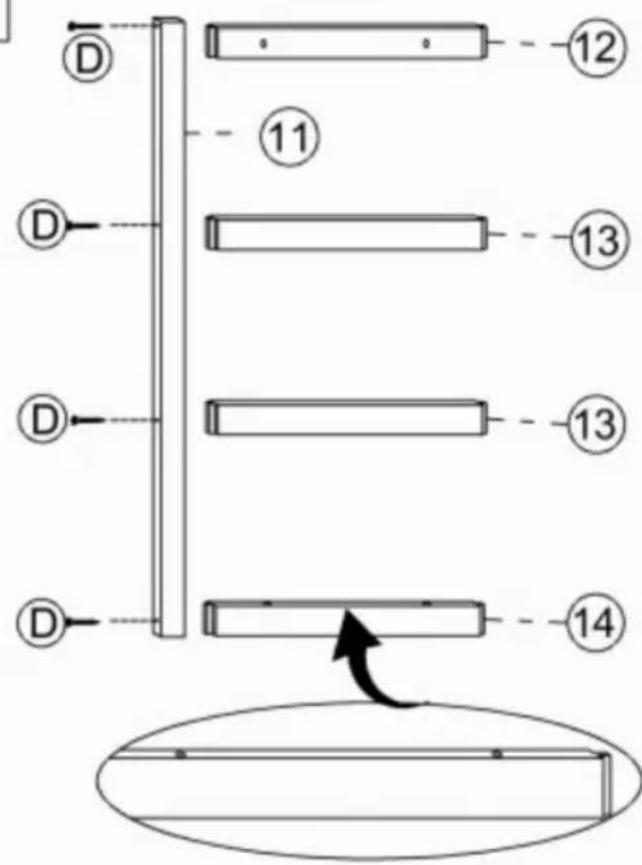

Montage van de binnensteun frame:

Monteer de korte dwarsbalk (12) & (13*2) (13) bovenop de lange dwarsbalk (11).

Let op: De volgorde waarin de dwarsbalken omhoog en omlaag staan.

Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om ze te monteren.

10

D + X4

Let op: De volgorde waarin de dwarsbalken omhoog en omlaag staan.
Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om te assembleren.

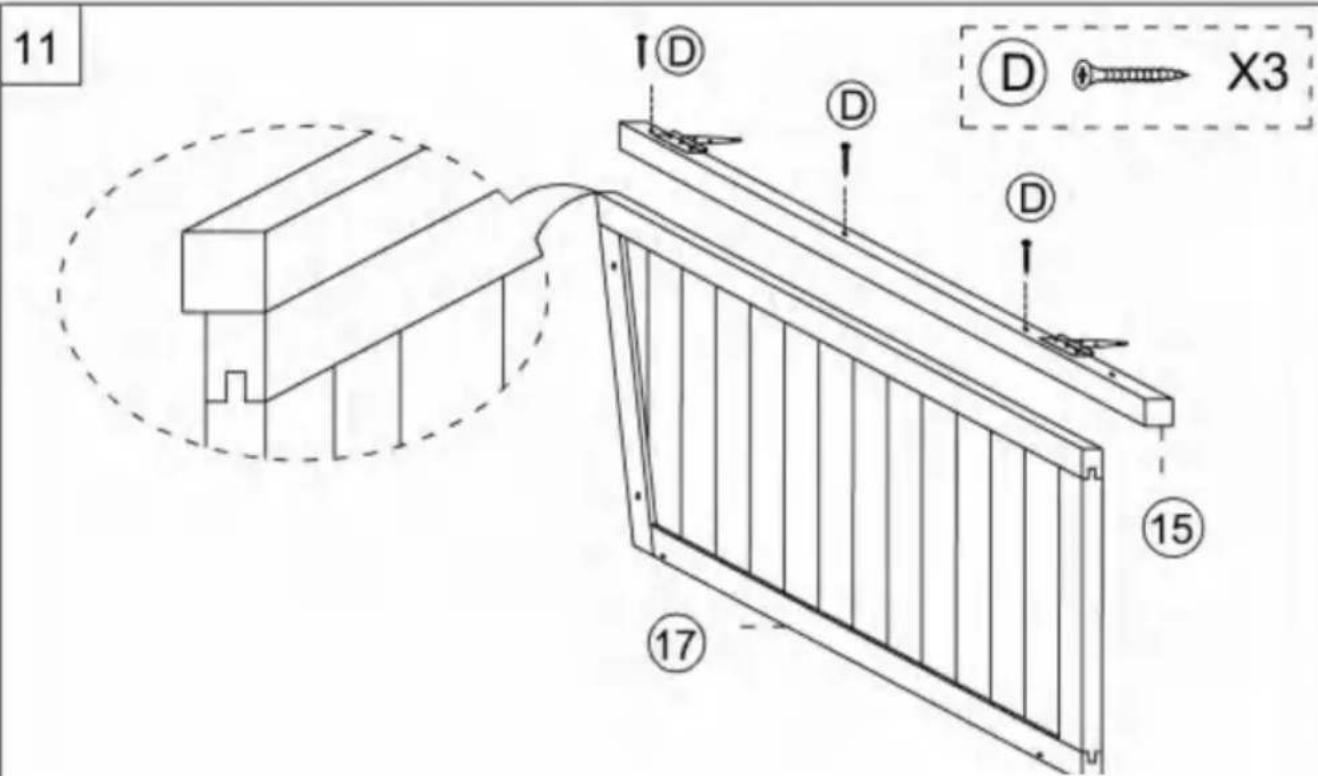

11 D D D X3 15 17

Montage van de zijpanelen:

Let op: De dwarsbalk (15) moet gelijk liggen met de rand van de zijplaat (17).

Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om monteren.

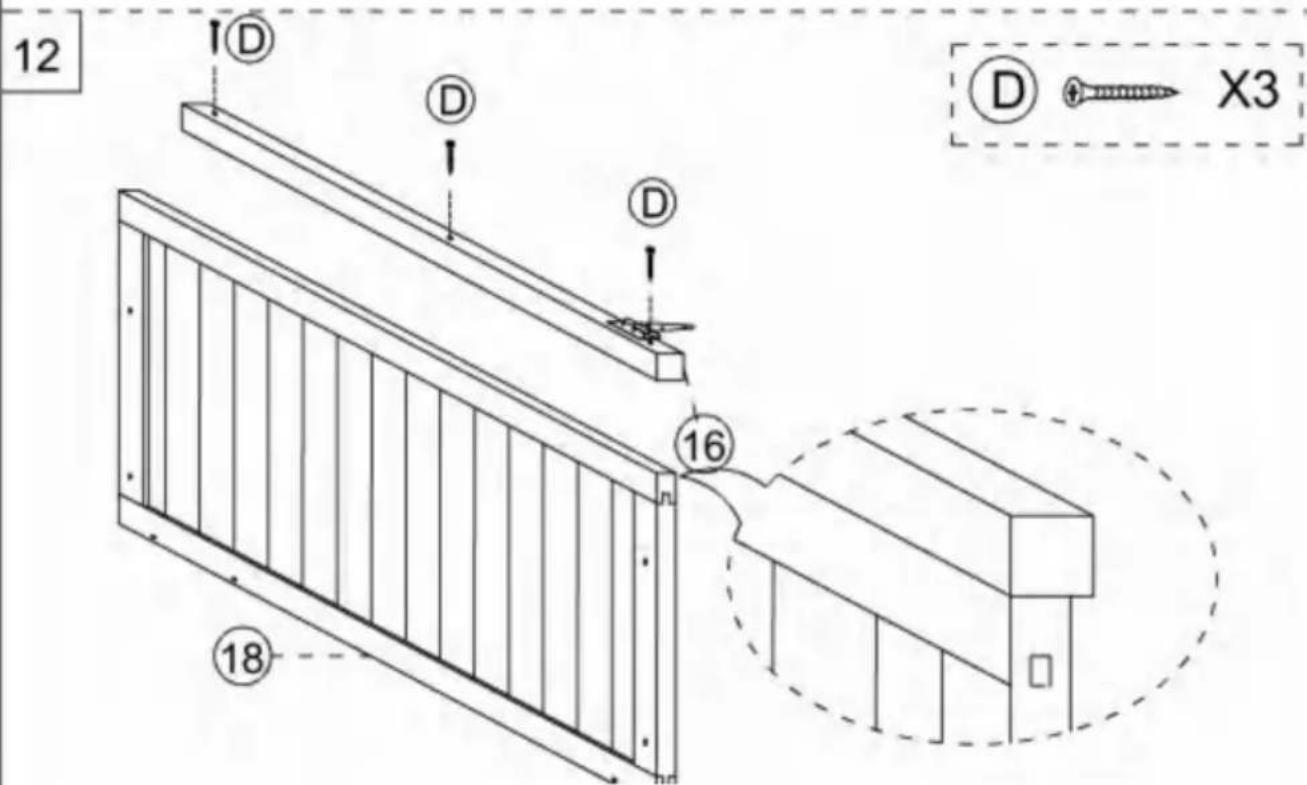

12 D D D 16 X3 18

Montage van de zijpanelen:

Let op: De dwarsbalk (16) moet gelijk liggen met de rand van de zijplaat (18).

Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om monteren.

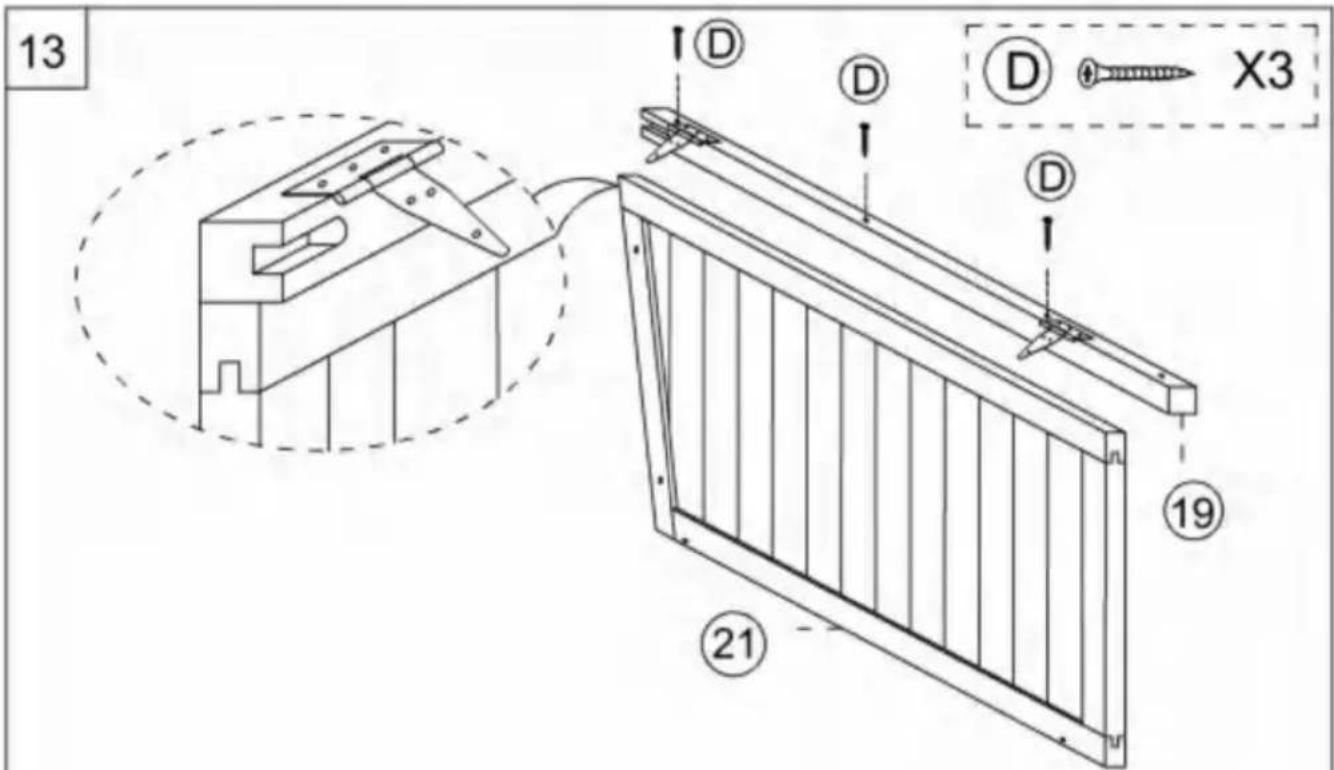

13 D D D X3 21 19

Montage van de zijpanelen:

Let op: De dwarsbalk (19) moet gelijk liggen met de rand van de zijplaat (21).

Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om monteren.

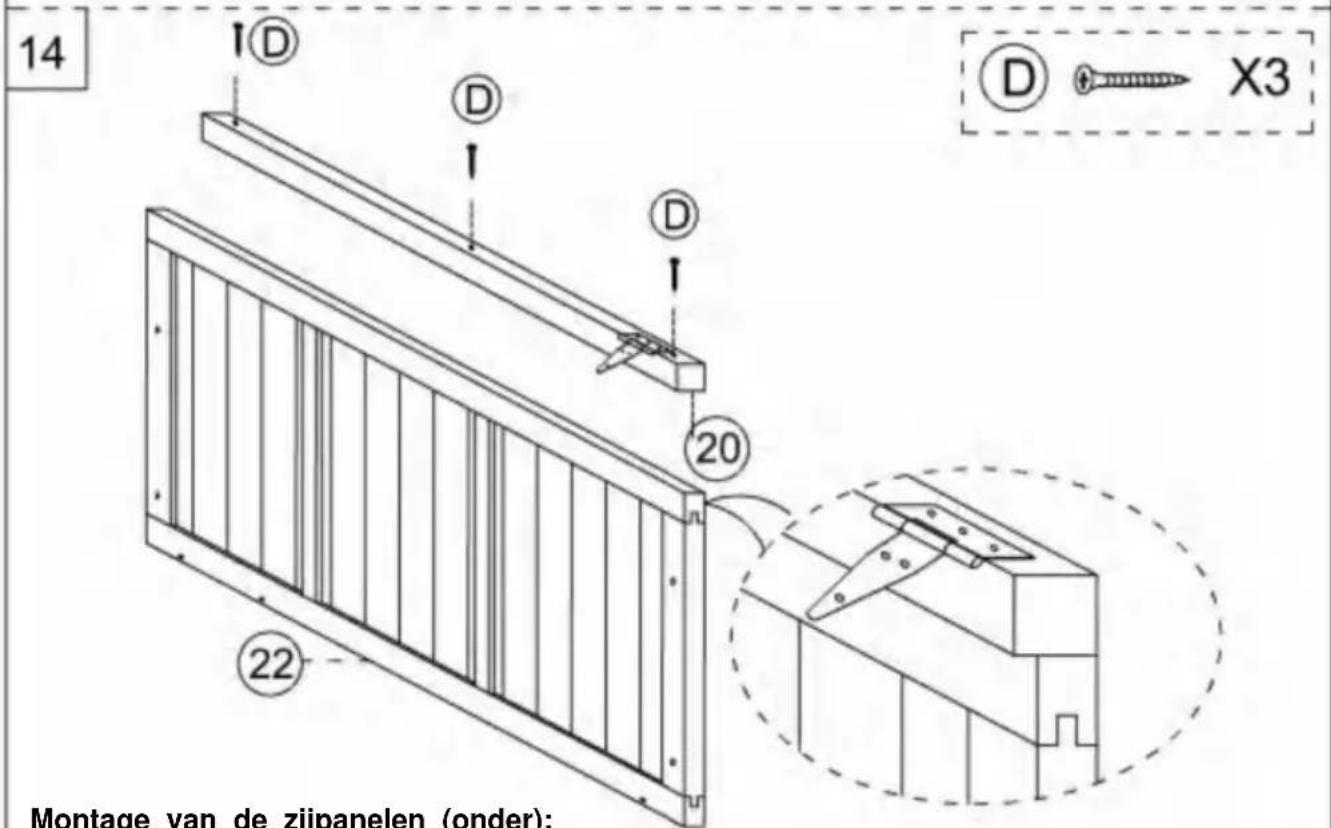

14 D D D 20 22 D X3 Montage van de zijpanelen (onder):

Montage van de zijpanelen (onder):

Let op: De dwarsbalk (20) moet gelijk liggen met de rand van de zijplaat (22).

Let op: Er zitten positioneringsgaten op de dwarsbalk, lijn de schroeven uit met de gaten om monteren.

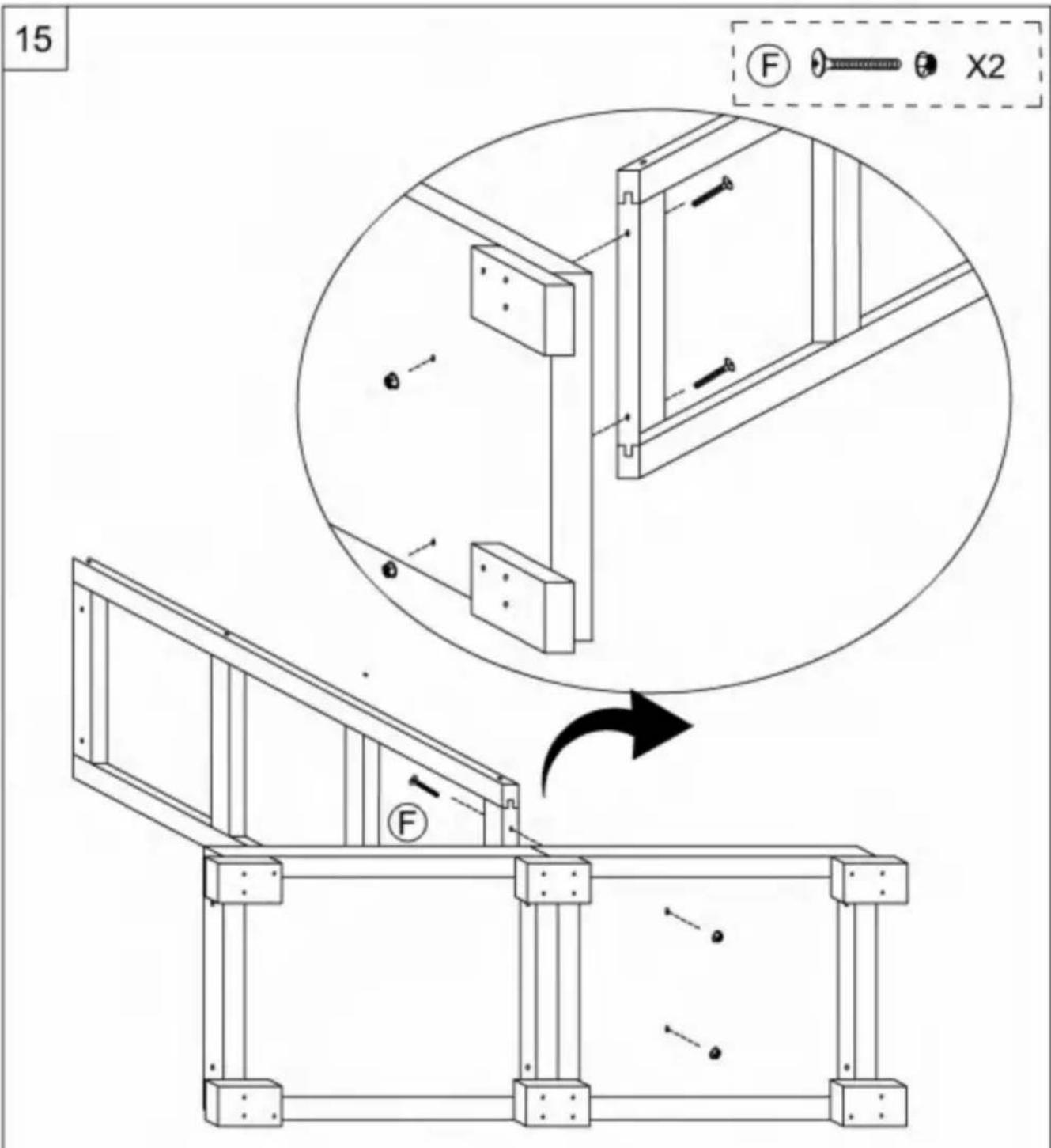

15 F X2 F

Montage van de bodemplaat en het steunframe:
Let op: Er zitten perforaties op de bodemplaat en het steunframe, lijn de perforaties uit schroeven met perforaties voor montage.

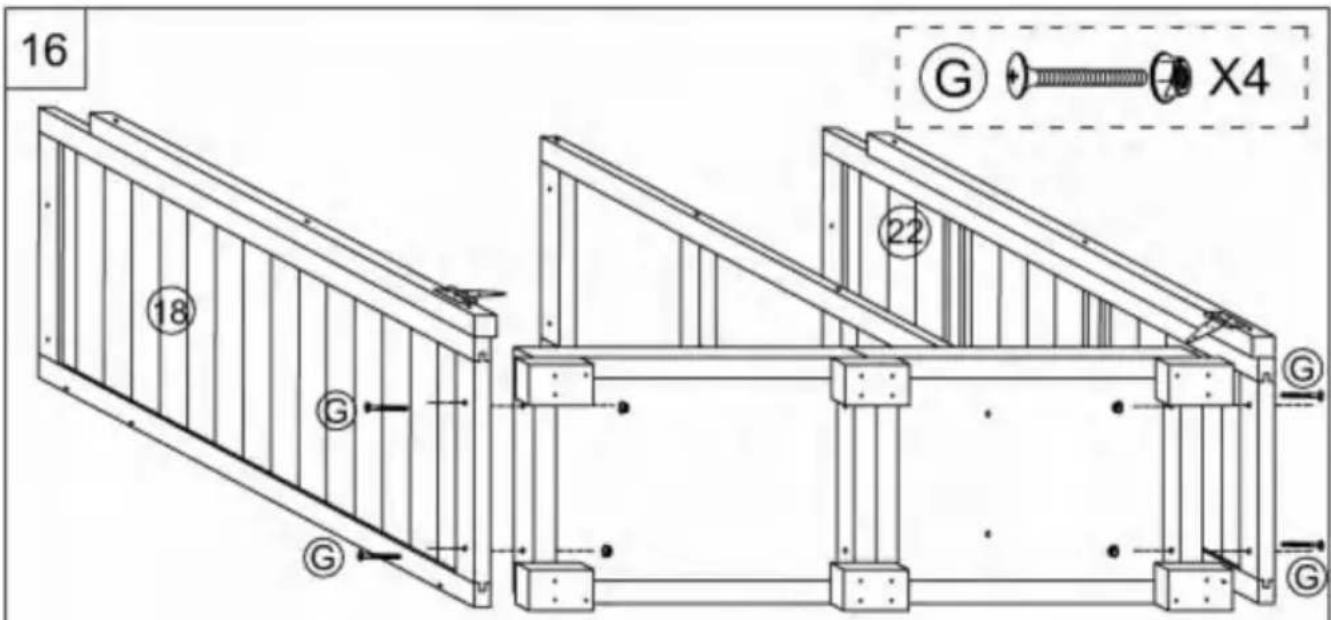

Montage van de bodemplaat en de zijpanelen: Let
op: Er zitten perforaties op de bodemplaat en de zijpanelen. Lijn de schroeven uit met de perforaties om ze te monteren.

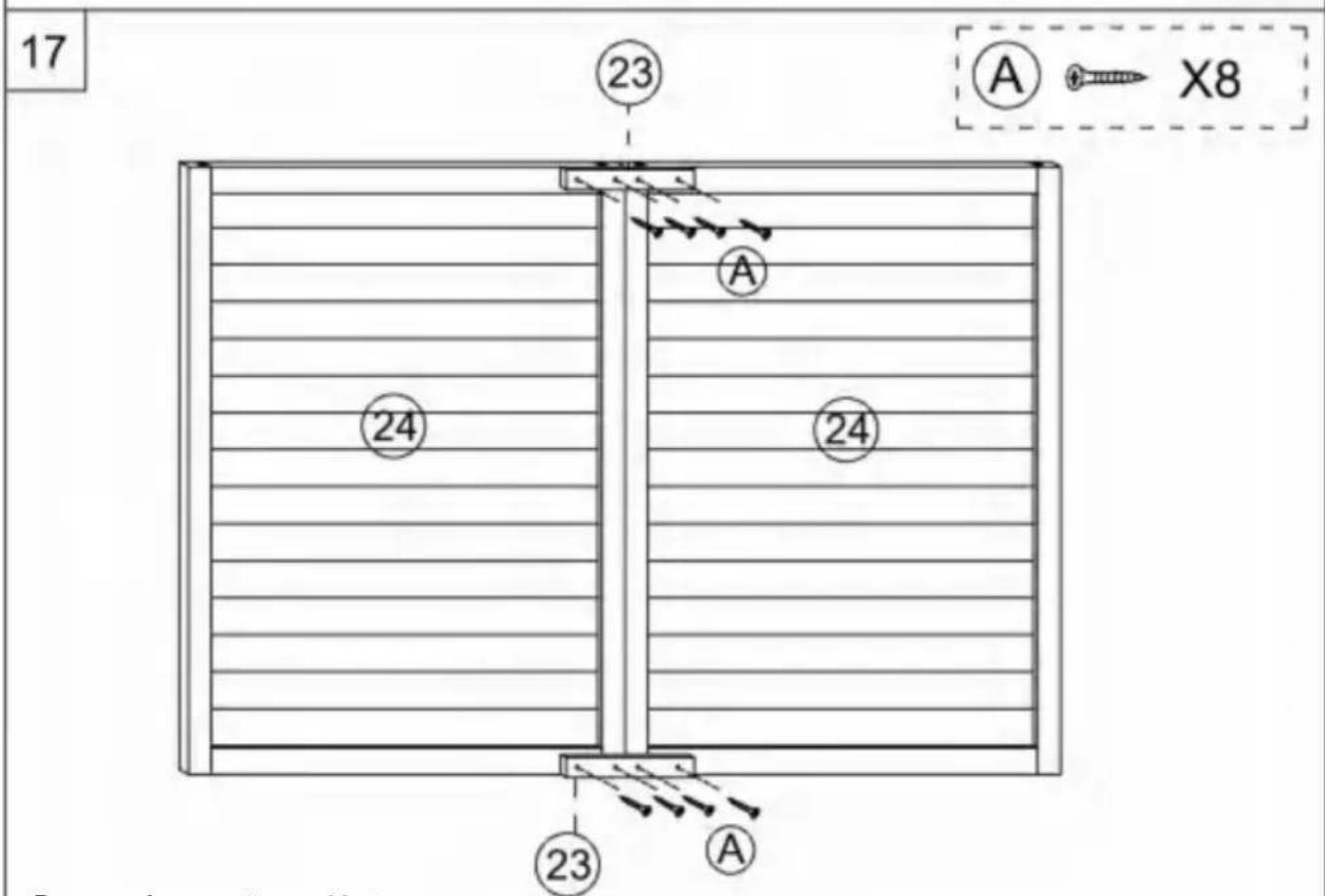

17 23 A X8 24 24 23 A

Deurpanelen monteren: Monteer
de houten blokken (23x2) aan de achterkant.
Let op: Er zitten positioneringsgaten op het deurpaneel, lijn de schroeven uit met de kleine gaten om te monteren.

18

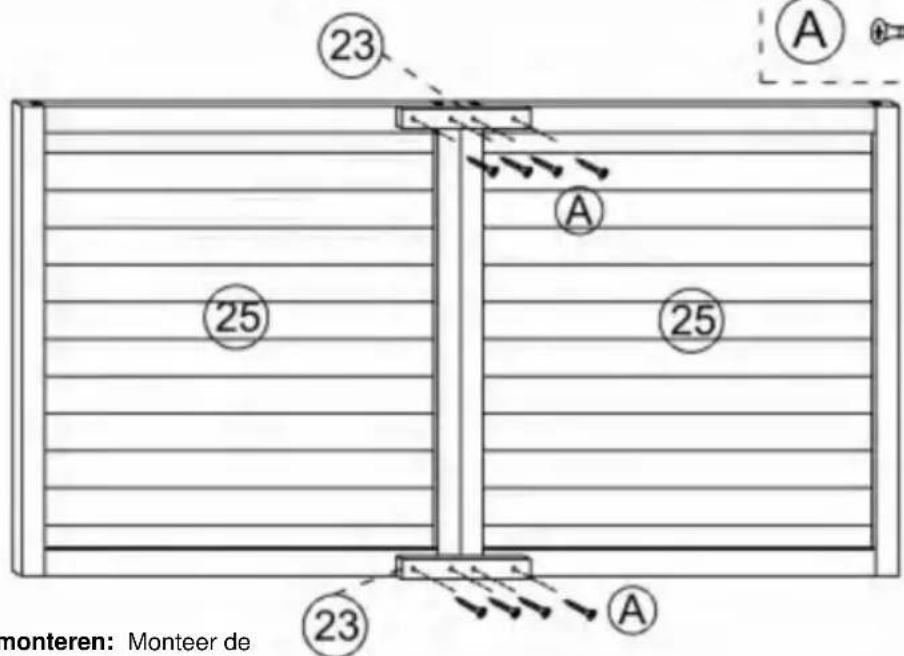

23 A 25 25 23 A monteren: Monteer de

Deurpanelen monteren: Monteer de
houten blokken (23x2) aan de achterkant.
Let op: Er zitten positioneringsgaten op het deurpaneel, lijn de schroeven uit met de kleine gaten om te monteren.

19

H 25 25 H H X4

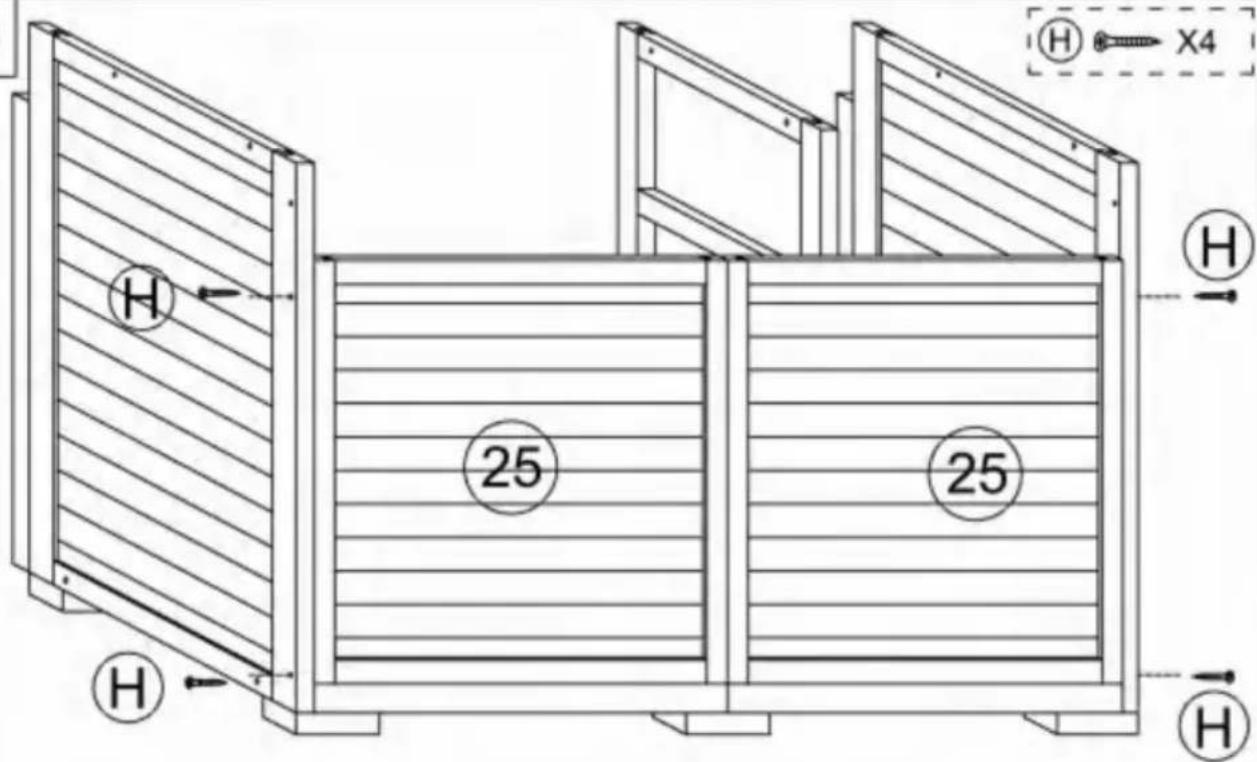

Monteren van het deurpaneel (achterkant):
Let op: Er zitten positioneringsgaten op de zijpanelen, lijn de schroeven uit met de gaten voor montage.

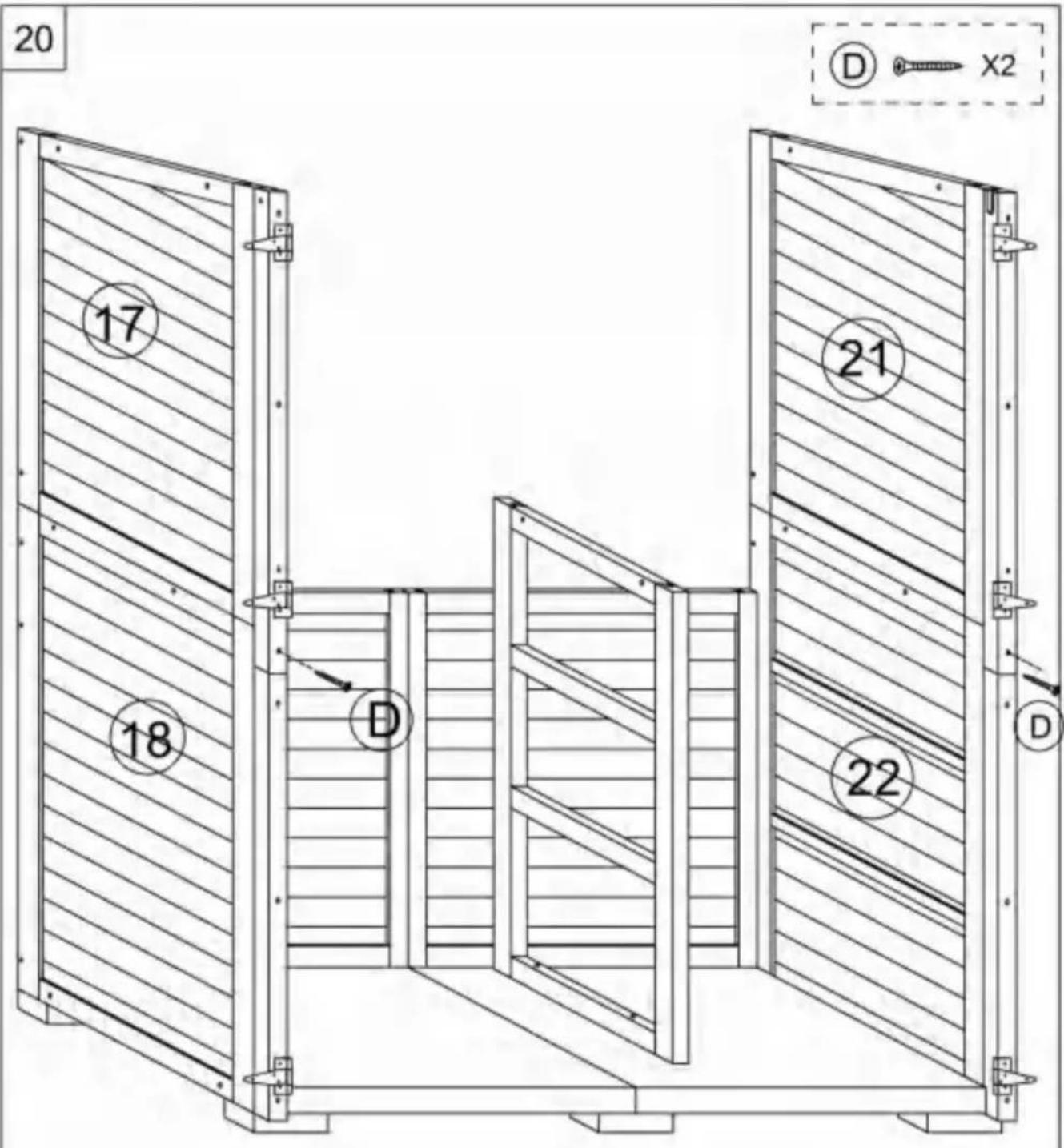

20 17 18 D 21 22 D X2

Montage van de zijpanelen (boven):
Let op: Er zitten positioneringsgaten op de zijpanelen, lijn de schroeven uit met de gaten voor montage.

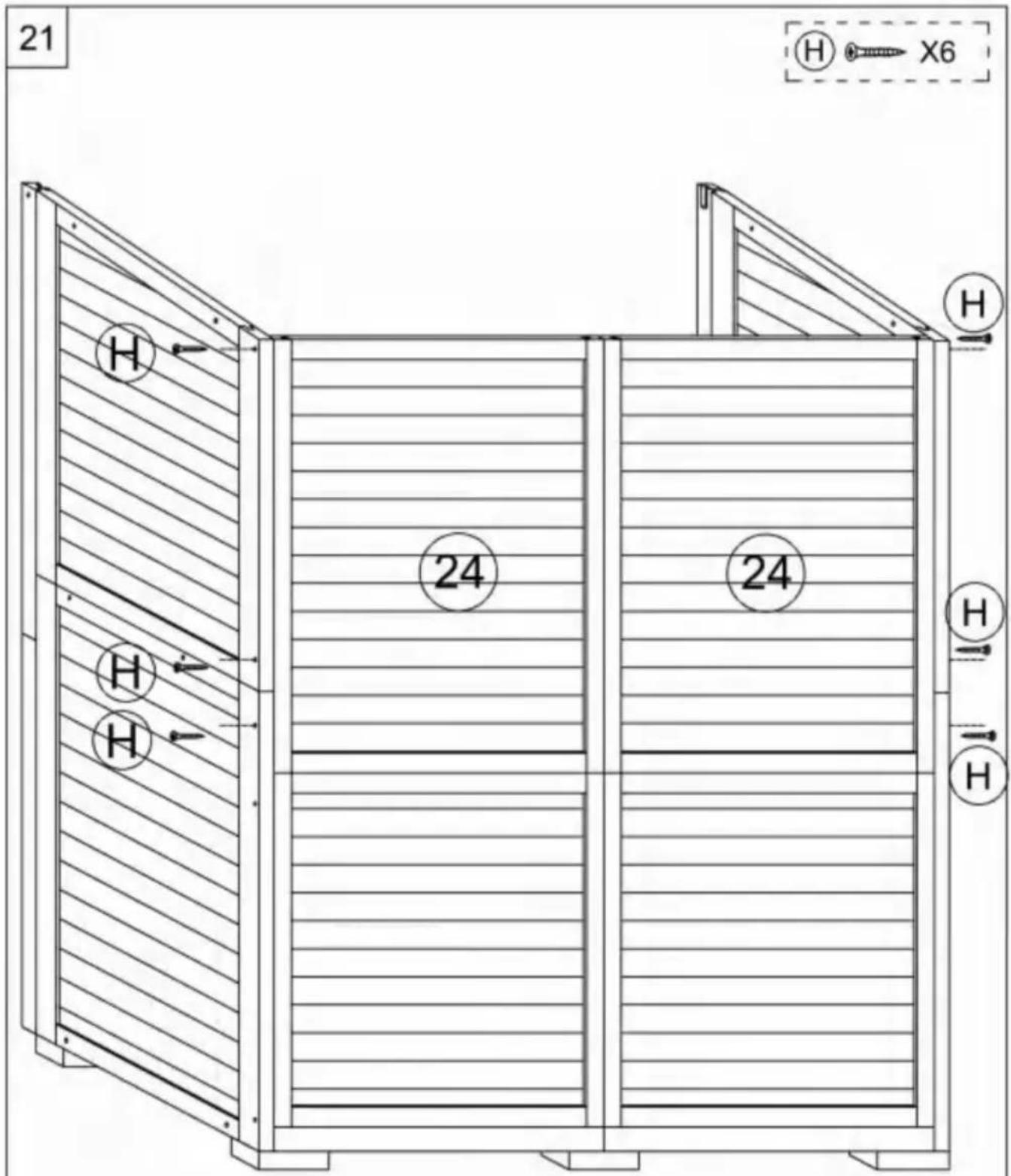

21 H H H H 24 24 H X6 H H

Montage van de zijpanelen
(achterkant): Let op: Er zitten positioneringsgaten op de zijpanelen, lijn de schroeven uit met de gaten voor montage.

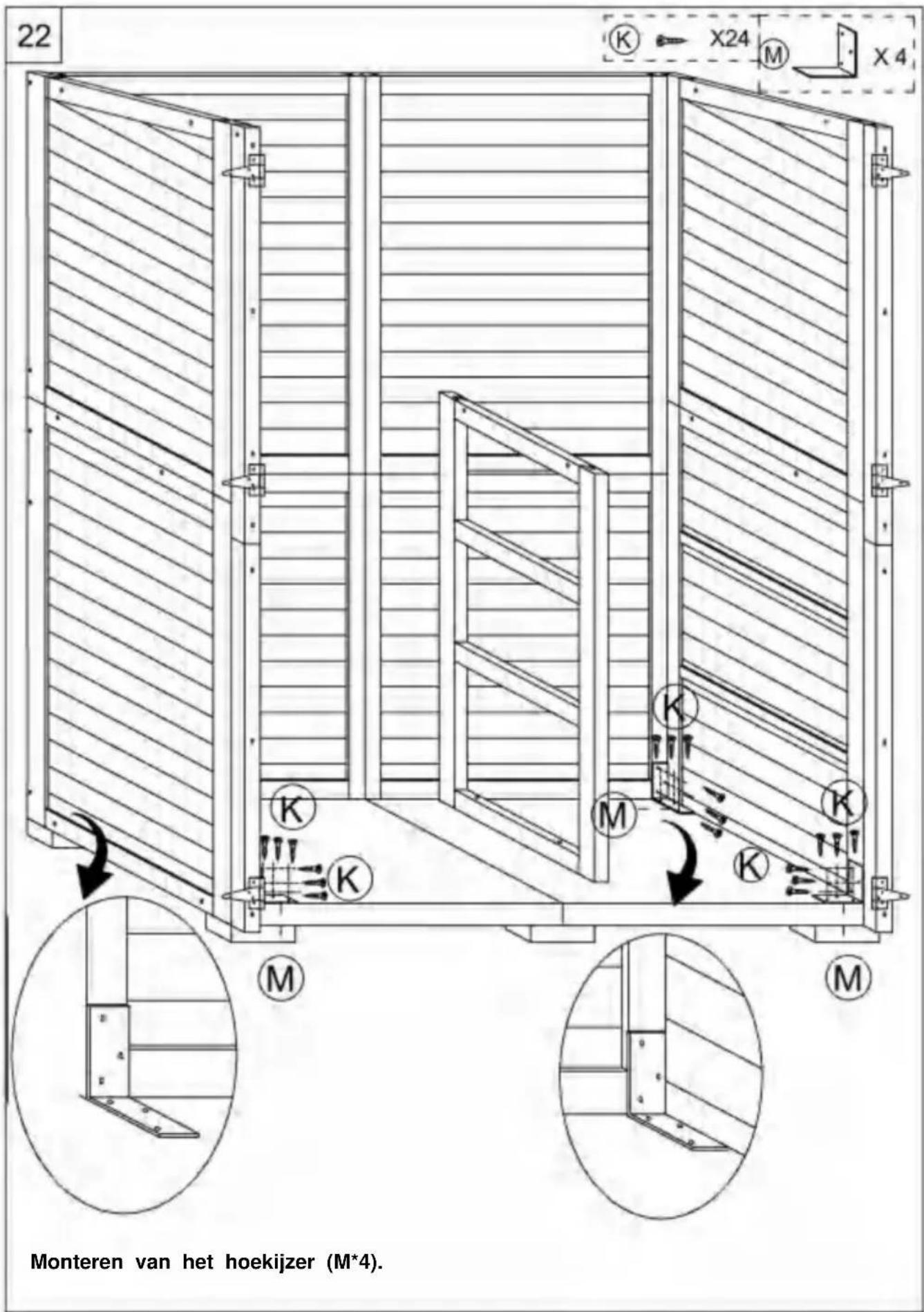

22 K X24 M X4 Monteren van het hoekijzer (M*4).

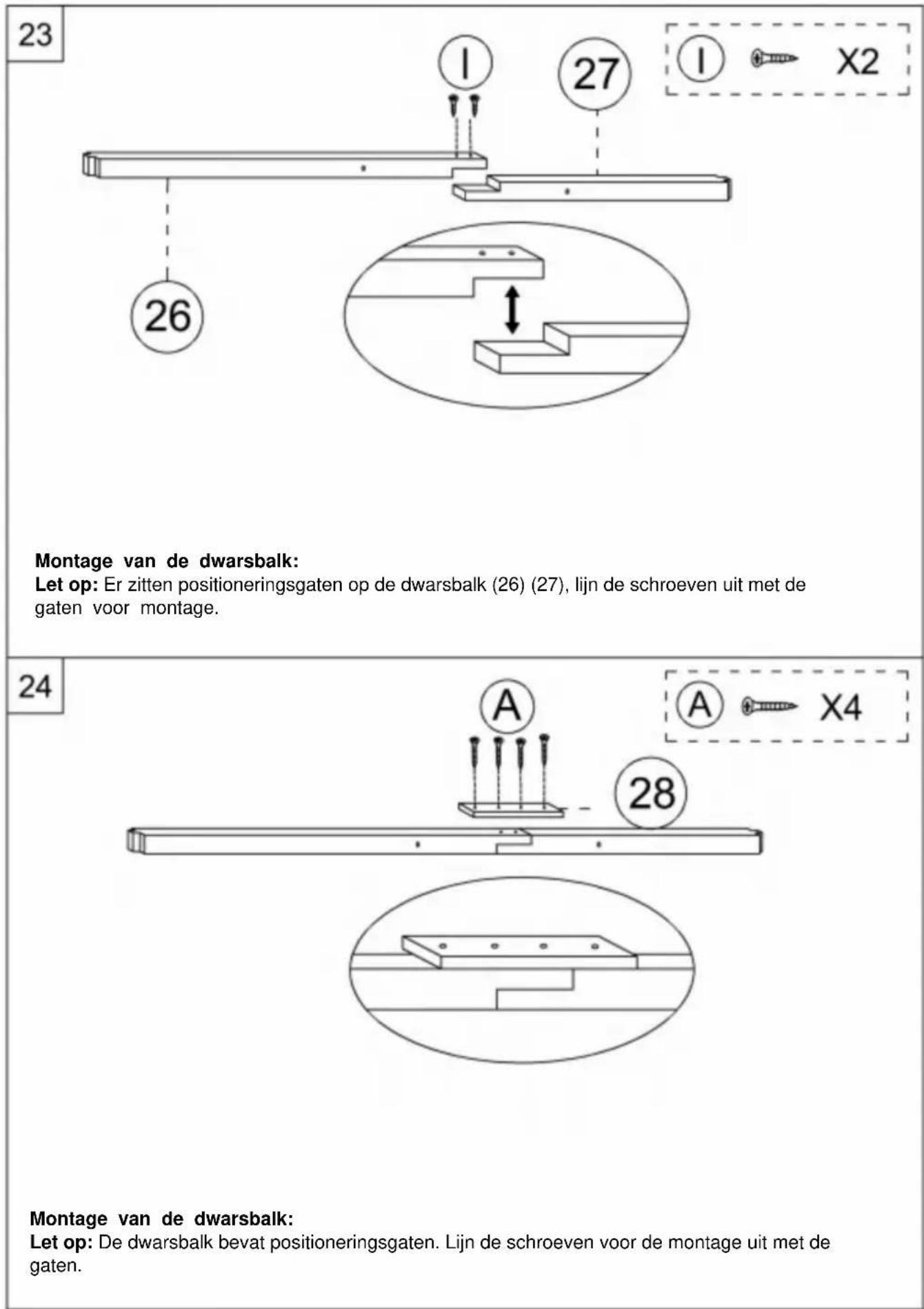

23 Montage van de dwarsbalk: Let op: Er zitten positioneringsgaten op de dwarsbalk (26) (27), lijn de schroeven uit met de gaten voor montage. 24 Montage van de dwarsbalk: Let op: De dwarsbalk bevat positioneringsgaten. Lijn de schroeven voor de montage uit met de gaten.

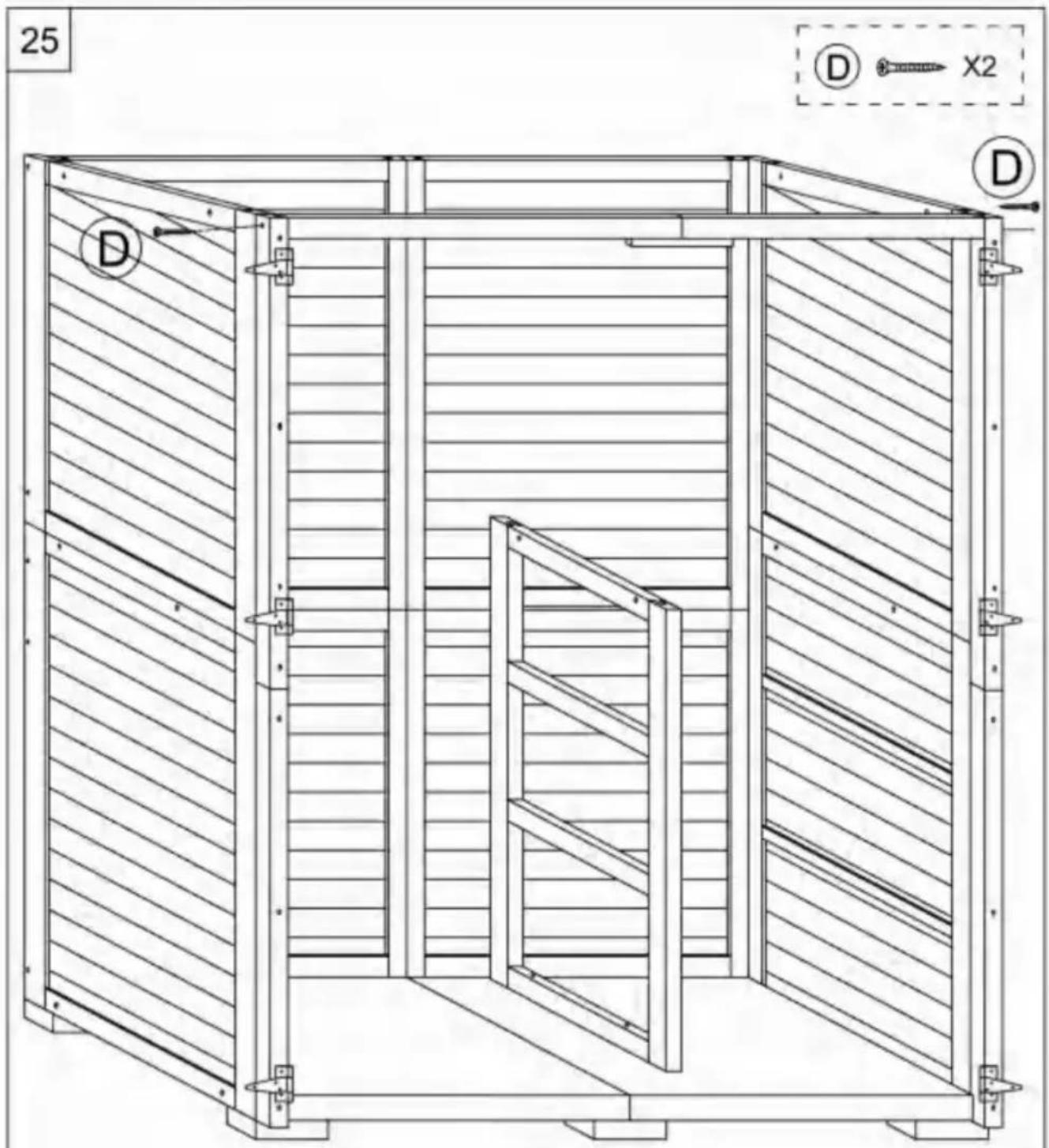

25 D X2 D

Montage van de dwarsbalk:

Let op: Er zitten positioneringsgaten op de zijpanelen. Lijn de schroeven uit met de gaten voor de montage.

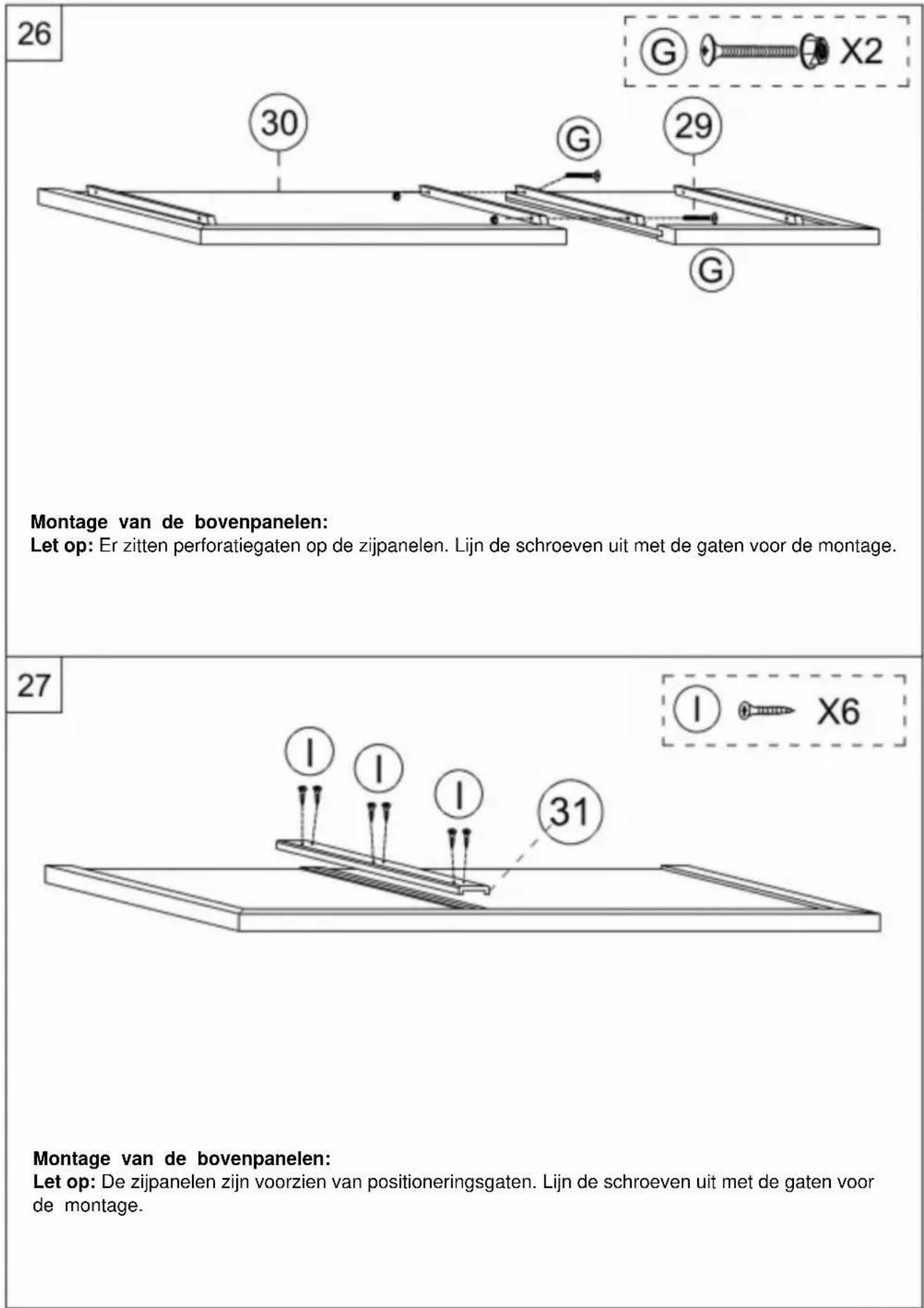

26 G X2 30 G 29 G Montage van de bovenpanelen: Let op: Er zitten perforatiegaten op de zijpanelen. Lijn de schroeven uit met de gaten voor de montage. 27 I X6 31 Montage van de bovenpanelen: Let op: De zijpanelen zijn voorzien van positioneringsgaten. Lijn de schroeven uit met de gaten voor de montage.

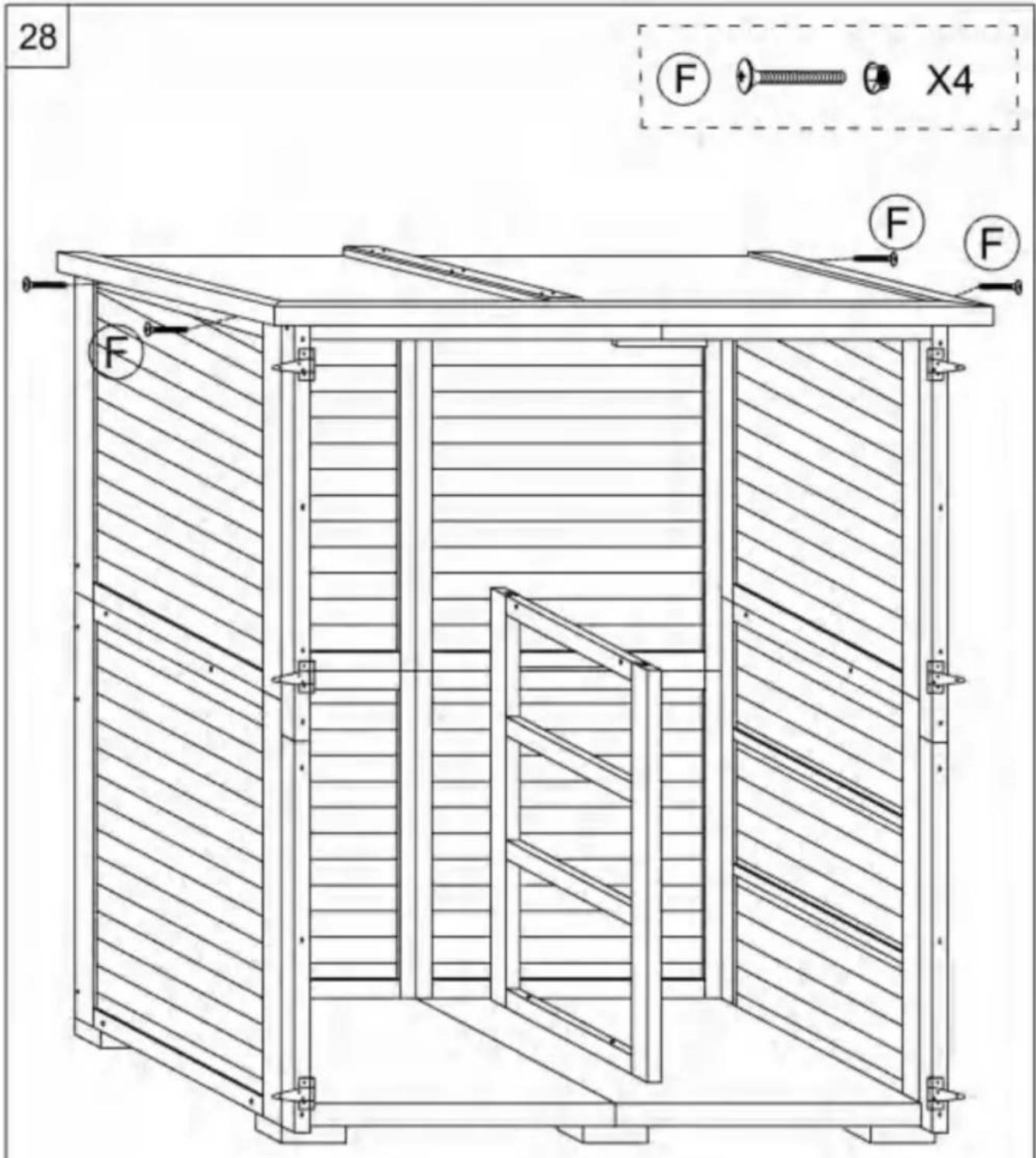

28 F X4 F F

Montage van de
bovenpanelen: Let op: Er zitten perforatiegaten op de zijpanelen. Lijn de schroeven uit met de gaten voor de montage.

29

Montage van de bovenpanelen:

Let op: De zijpanelen zijn voorzien van positioneringsgaten. Lijn de schroeven uit met de gaten voor de montage.

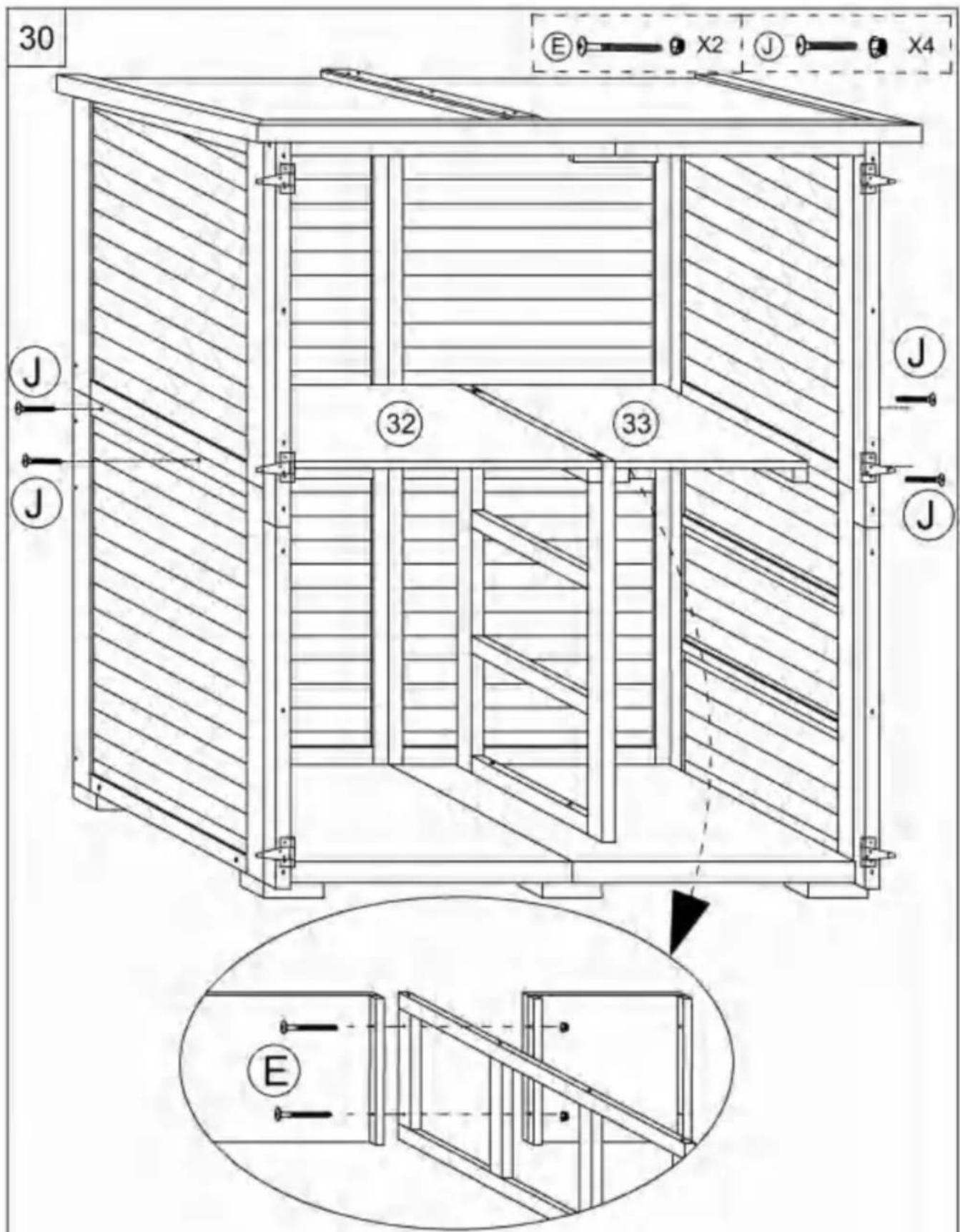

Montage van het
appartement: Let op: Er zitten perforatiegaten in de zijpanelen. Lijn de schroeven uit met de gaten voor de montage.

31

Het in elkaar zetten van het appartement.

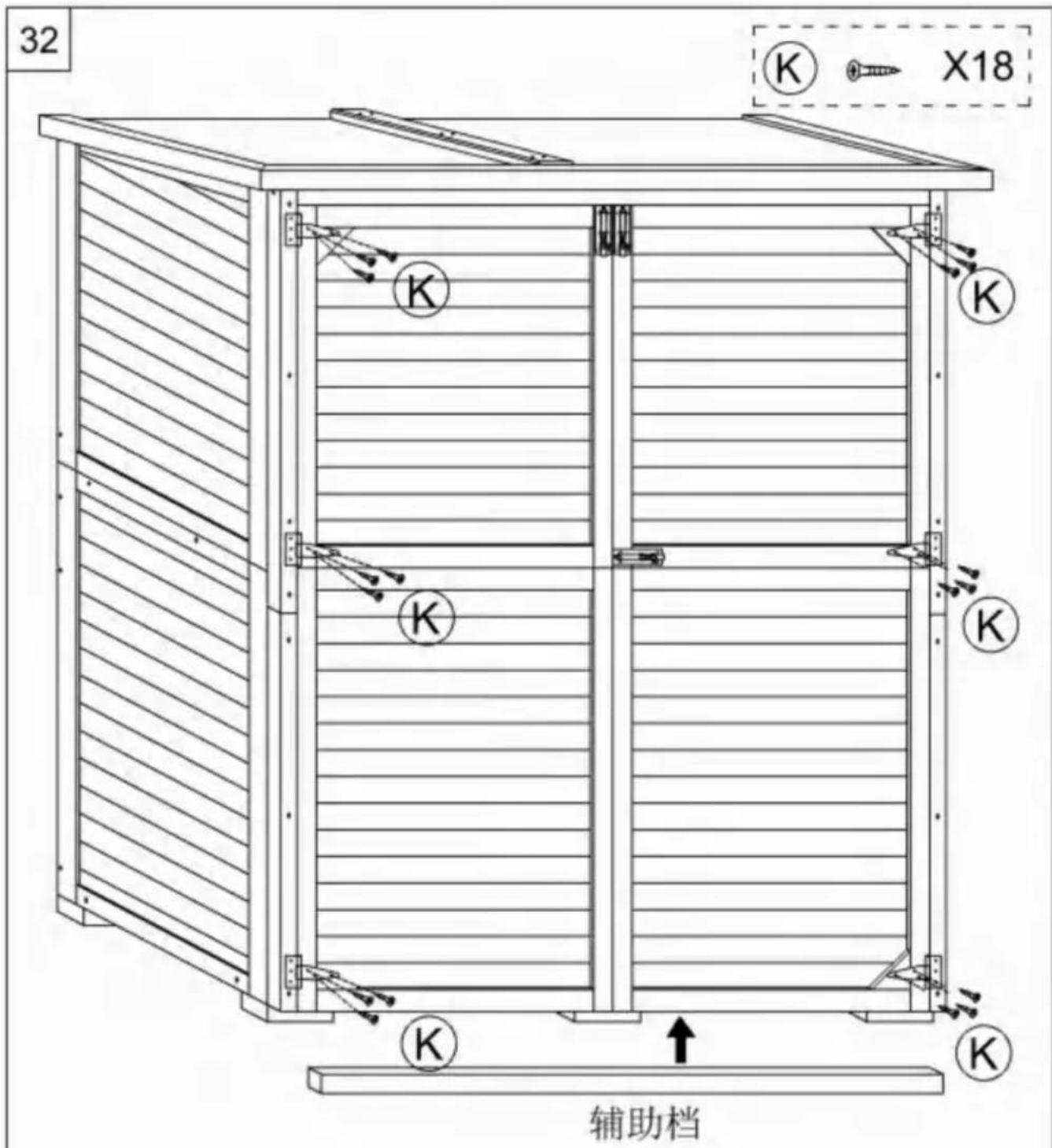

32 K X18 K K K K 辅助档

Deuren monteren:

Plaats eerst de hulpmontagestrip op de grond;

Vervolgens wordt de deur op de hulpmontagestrip geplaatst;

Bevestig de deur met de scharnieren met schroeven.

Let op: Er zitten positioneringsgaten op de deur, lijn de schroeven uit met de gaten om monteren.

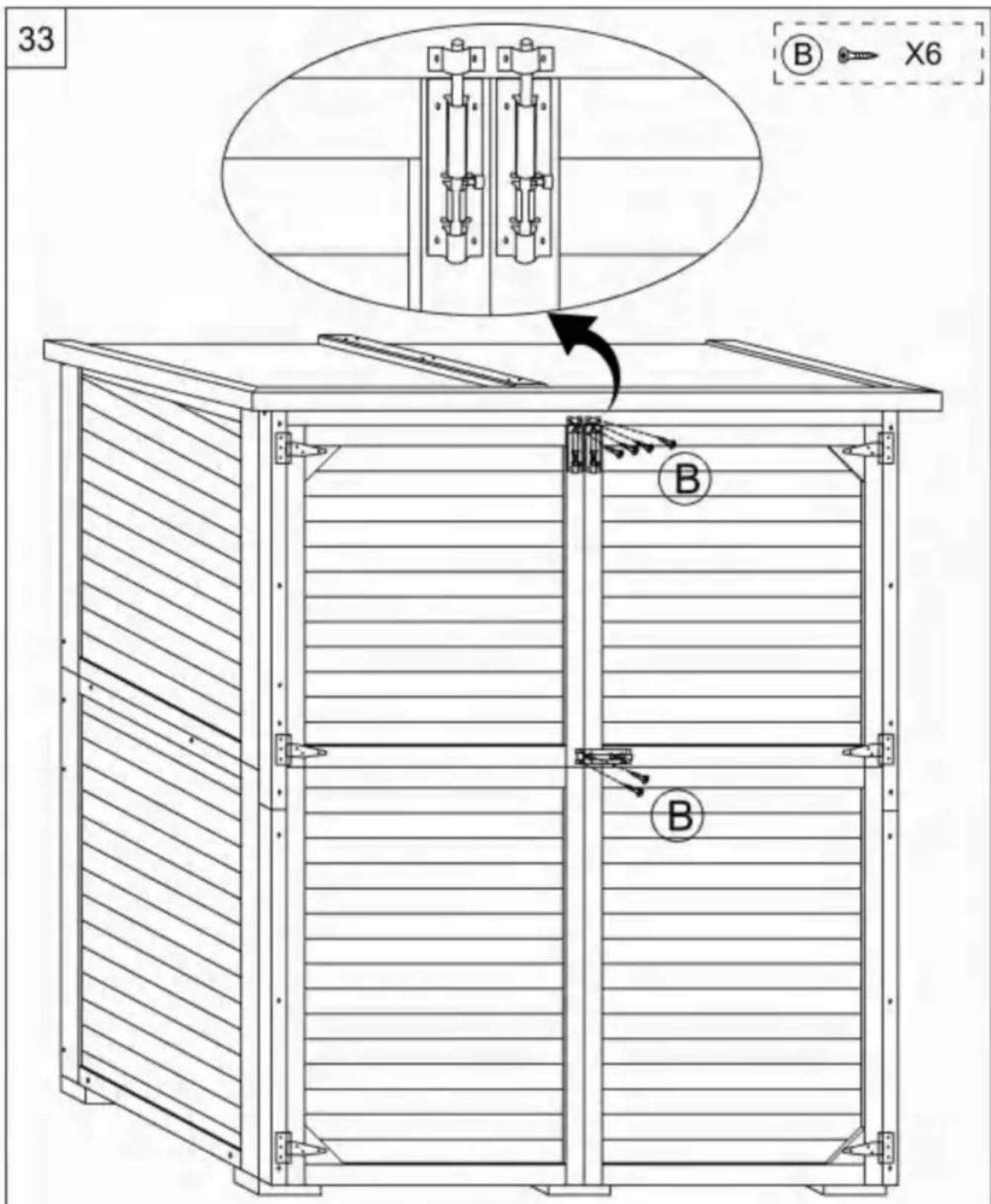

Monteren van de
grendel: Let op: Er zitten positioneringsgaten op de zijpanelen. Lijn de schroeven uit met de gaten voor montage.
