BEDIENUNGSANLEITUNG HL-002 Vevor
33 B X6 B Btext_image
N B ③ ④ N Btext_image
33 B X6 B BTechnischer Support und E-Garantie-Zertifikat www.vevor.com/support

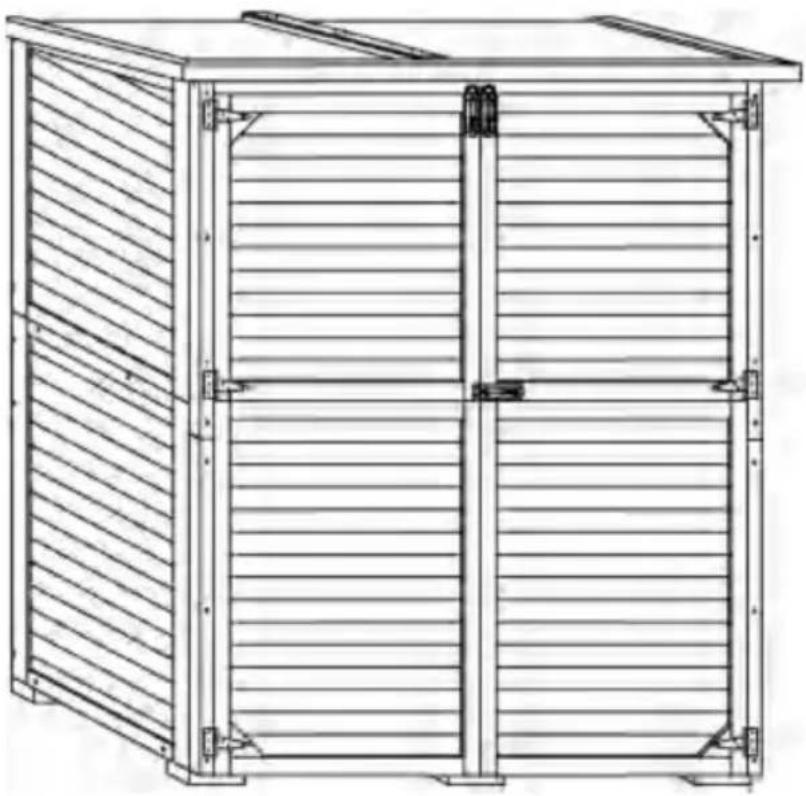

FLACHOBERTEIL-AUSSENSCHRANK
BENUTZERHANDBUCH
MODELL: HL-002
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
HL-002

Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Sicherheitsvorkehrungen
WARNUNG:
Lesen Sie diese Anleitung, bevor Sie das Produkt verwenden. Bei Nichtbeachtung kann es zu
schwere Verletzungen. Die grundlegenden Vorsichtsmaßnahmen sollten immer befolgt werden, einschließlich der Folgendes:
-
Der Flat-Top-Outdoor-Schrank darf nicht in explosionsgefährdeten Bereichen verwendet oder gelagert werden. Er ist Der Einsatz des Geräts in explosionsgefährdeten Bereichen ist nicht gestattet.
-
Der Flat-Top-Außenschrank muss auf seinen ordnungsgemäßen Zustand überprüft werden.
vor der Inbetriebnahme auf Funktionstüchtigkeit und Betriebssicherheit geprüft werden. Andernfalls muss das Gerät nicht verwendet werden.
-
Bitte halten Sie die Schranktür geschlossen und verriegelt, um das Eindringen von Regen zu verhindern.
-
Der Betreiber muss den Flat-Top-Outdoor-Schrank ordnungsgemäß verwenden. Er muss berücksichtigen den örtlichen Gegebenheiten und müssen auf Dritte achten, insbesondere Kinder, wenn Sie mit dem Flachdach-Außenschrank arbeiten.
-
Dieser Flat-Top-Außenschrank ist nicht für die Verwendung durch Personen (einschließlich
Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder Wissen, es sei denn, sie werden von einer für ihre
Sicherheit oder werden von diesen Personen in die Benutzung des Gerätes eingewiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Flat-Top-Outdoor-Gehäuse spielen.
BEWAHREN SIE DIESE ANWEISUNGEN AUF

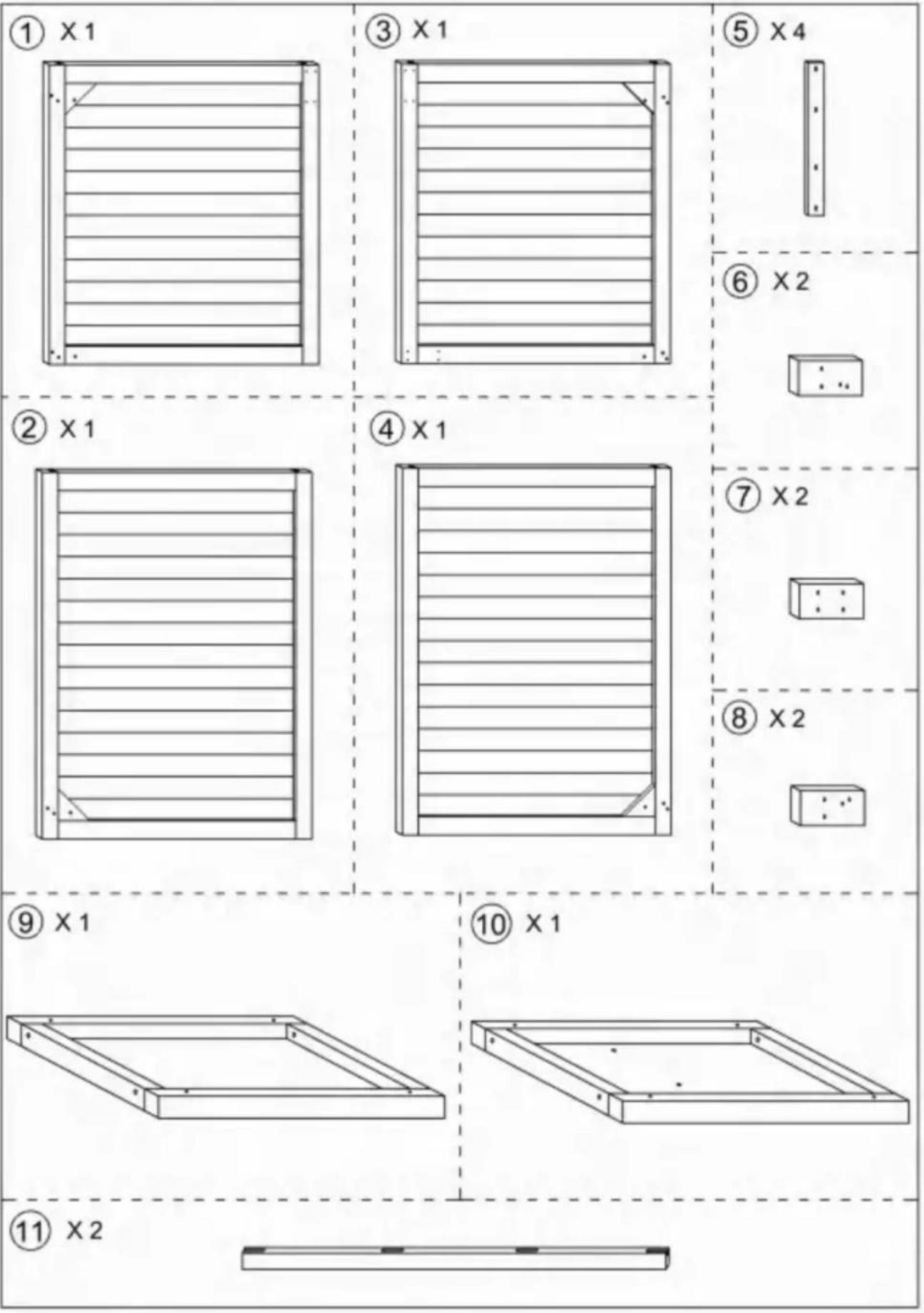

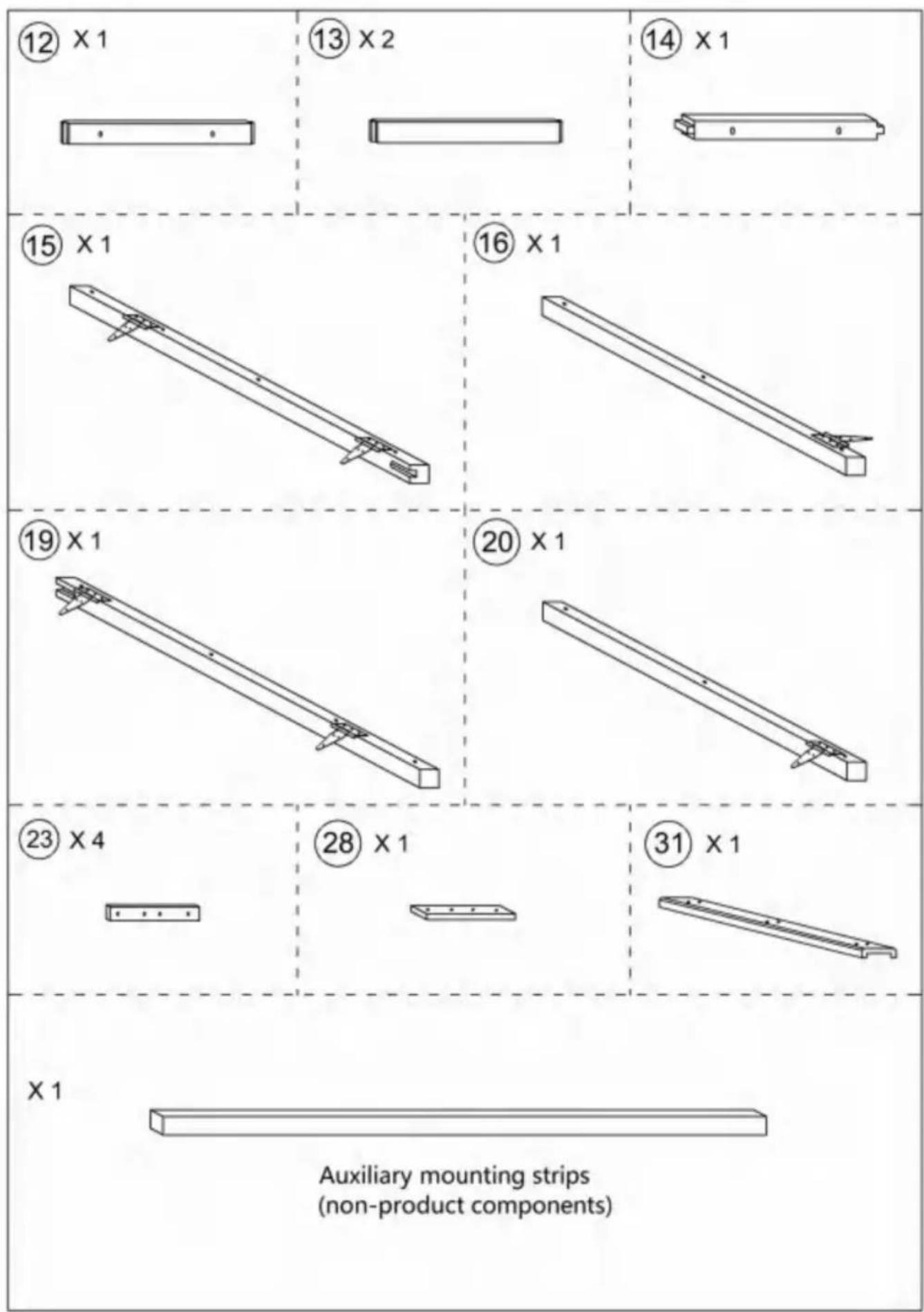

4
die zusammengebaute Tür um.

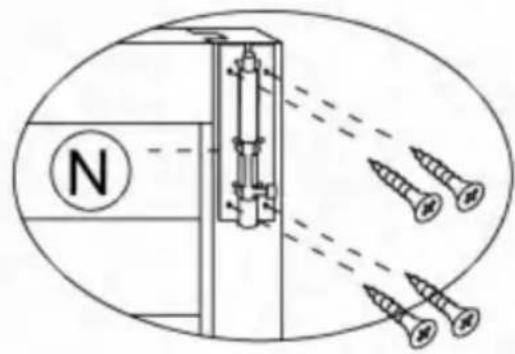

Montieren Sie den Türriegel (Nx2) an der Vorderseite.
Hinweis: Es gibt Positionierungslöcher auf der
Türverkleidung, richten Sie die Schrauben bitte mit die kleinen Löcher zum Zusammenbauen.
Zusammenbau der Türpaneele: Drehen Sie
die zusammengebaute Tür um.
Montieren Sie den Türriegel (Nx2) an der Vorderseite.
Hinweis: Es gibt Positionierungslöcher auf der
Türverkleidung, richten Sie die Schrauben bitte mit die kleinen Löcher zum Zusammenbauen.

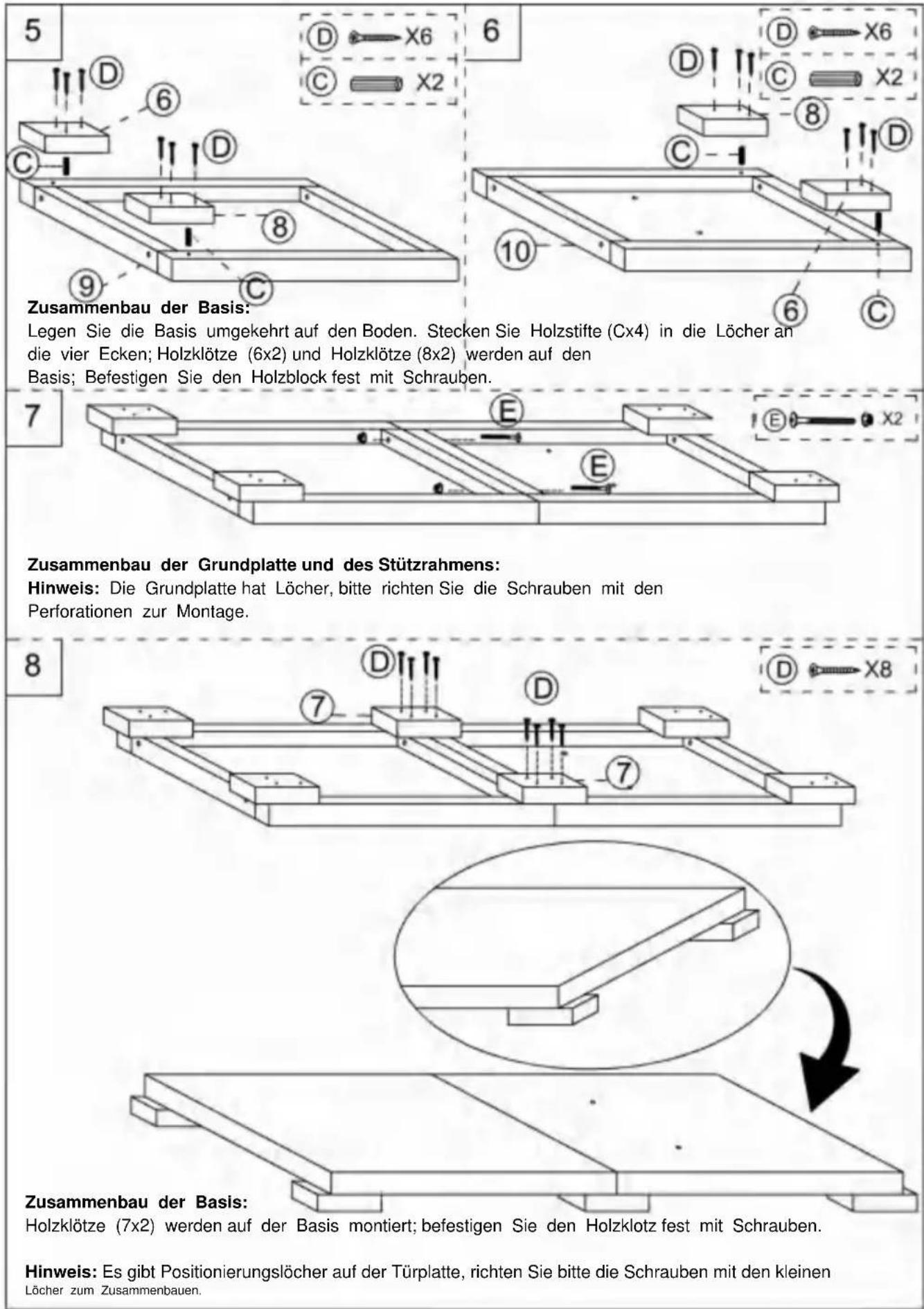

Legen Sie die Basis umgekehrt auf den Boden. Stecken Sie Holzstifte (Cx4) in die Löcher an die vier Ecken; Holzklötze (6x2) und Holzklötze (8x2) werden auf den Basis; Befestigen Sie den Holzblock fest mit Schrauben.
Hinweis: Die Grundplatte hat Löcher, bitte richten Sie die Schrauben mit den Perforationen zur Montage.
Holzklötze (7x2) werden auf der Basis montiert; befestigen Sie den Holzklotz fest mit Schrauben.
Hinweis: Es gibt Positionierungslöcher auf der Türplatte, richten Sie bitte die Schrauben mit den kleinen Löcher zum Zusammenbauen.


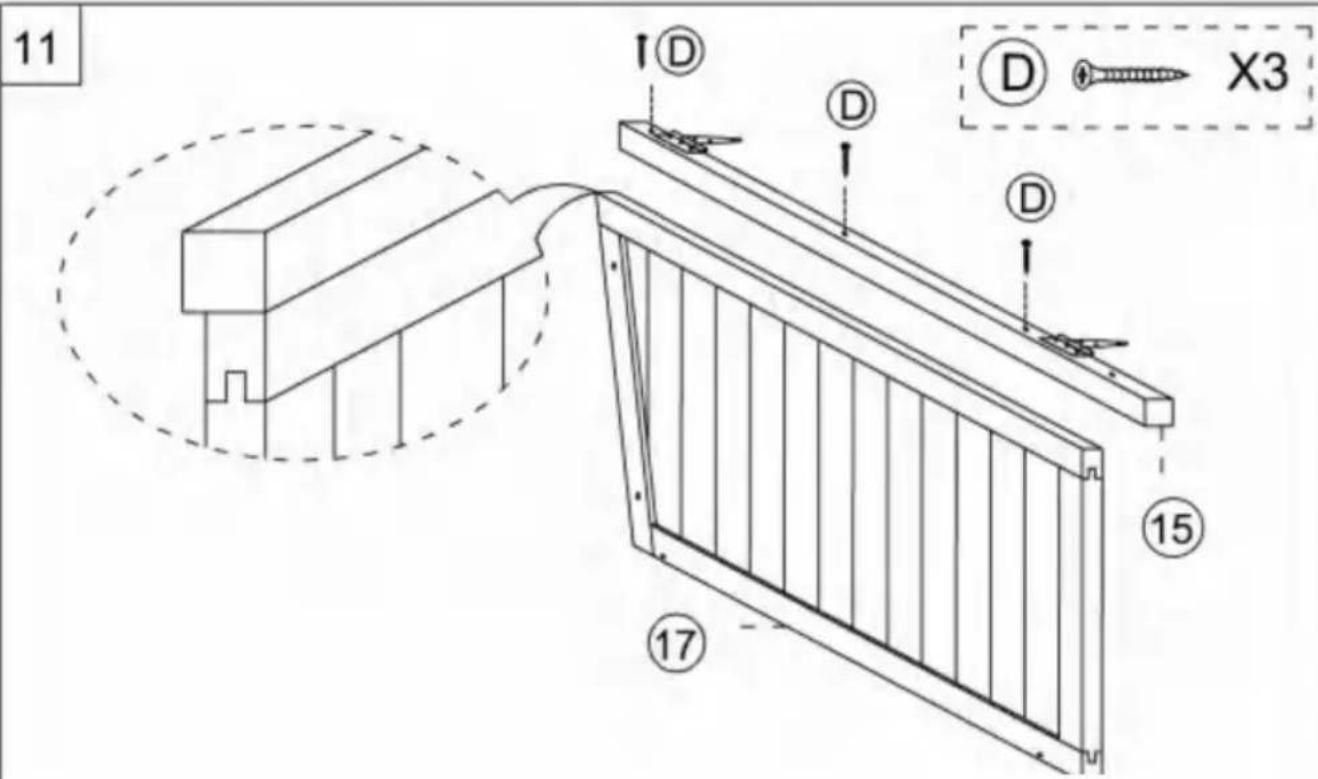

11 D D D X3 15 17Montage der Seitenteile: Hinweis: Der
Quersteg (15) sollte bündig mit der Kante des Seitenteils (17) abschließen.
Hinweis: Auf der Querstrebe befinden sich Positionierungslöcher. Richten Sie die Schrauben bitte an den Löchern aus, um montieren.


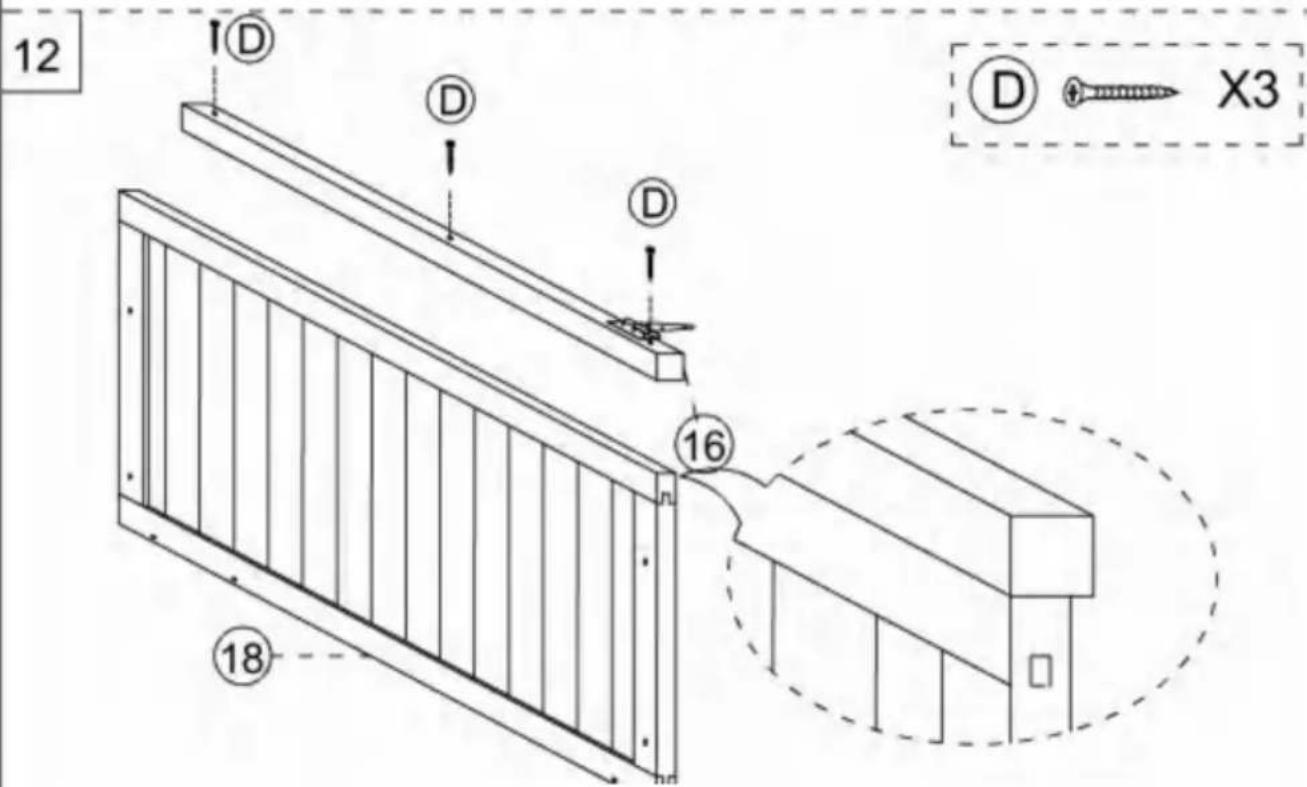

12 D D D 16 X3 18Montage der Seitenteile: Hinweis: Der
Quersteg (16) sollte bündig mit der Kante des Seitenteils (18) abschließen.
Hinweis: Auf der Querstrebe befinden sich Positionierungslöcher. Richten Sie die Schrauben bitte an den Löchern aus, um montieren.


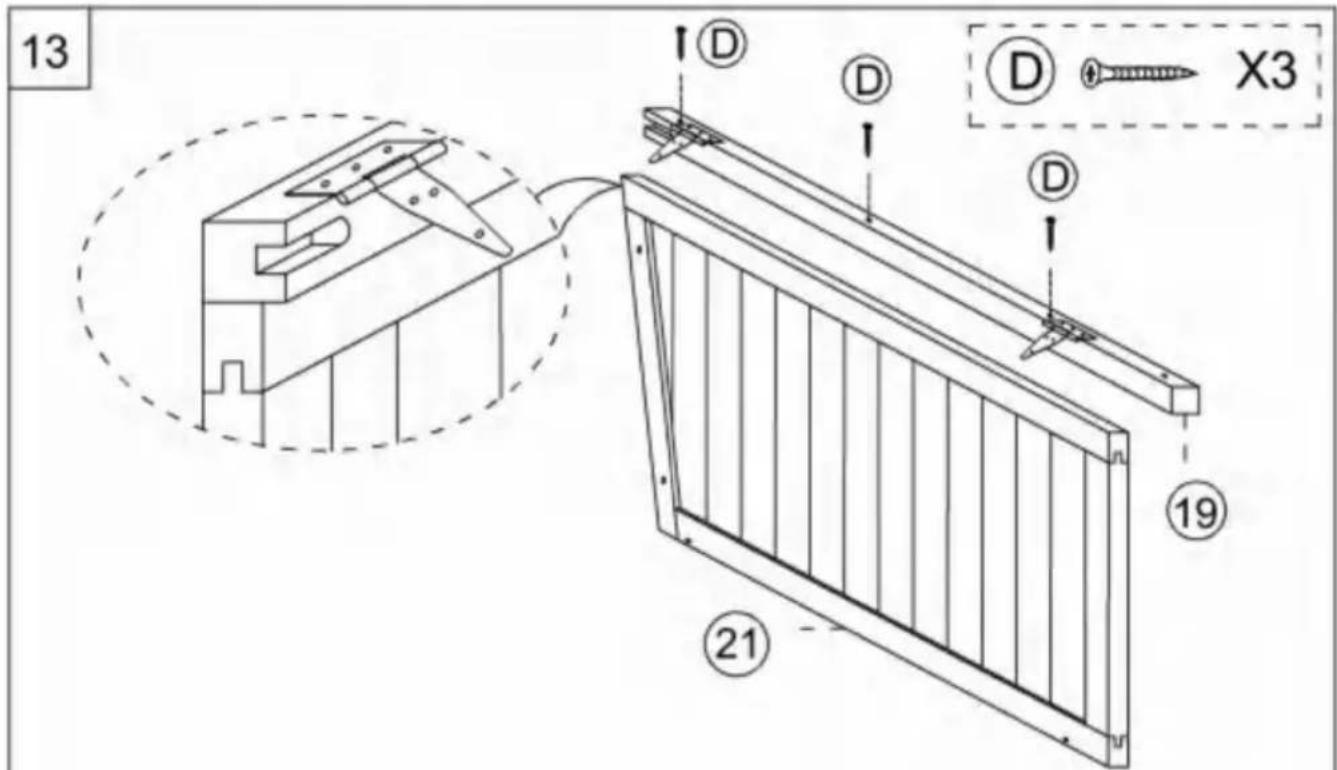

13 D D D X3 21 19Montage der Seitenteile: Hinweis: Der
Quersteg (19) sollte bündig mit der Kante des Seitenblechs (21) abschließen.
Hinweis: Auf der Querstrebe befinden sich Positionierungslöcher. Richten Sie die Schrauben bitte an den Löchern aus, um montieren.


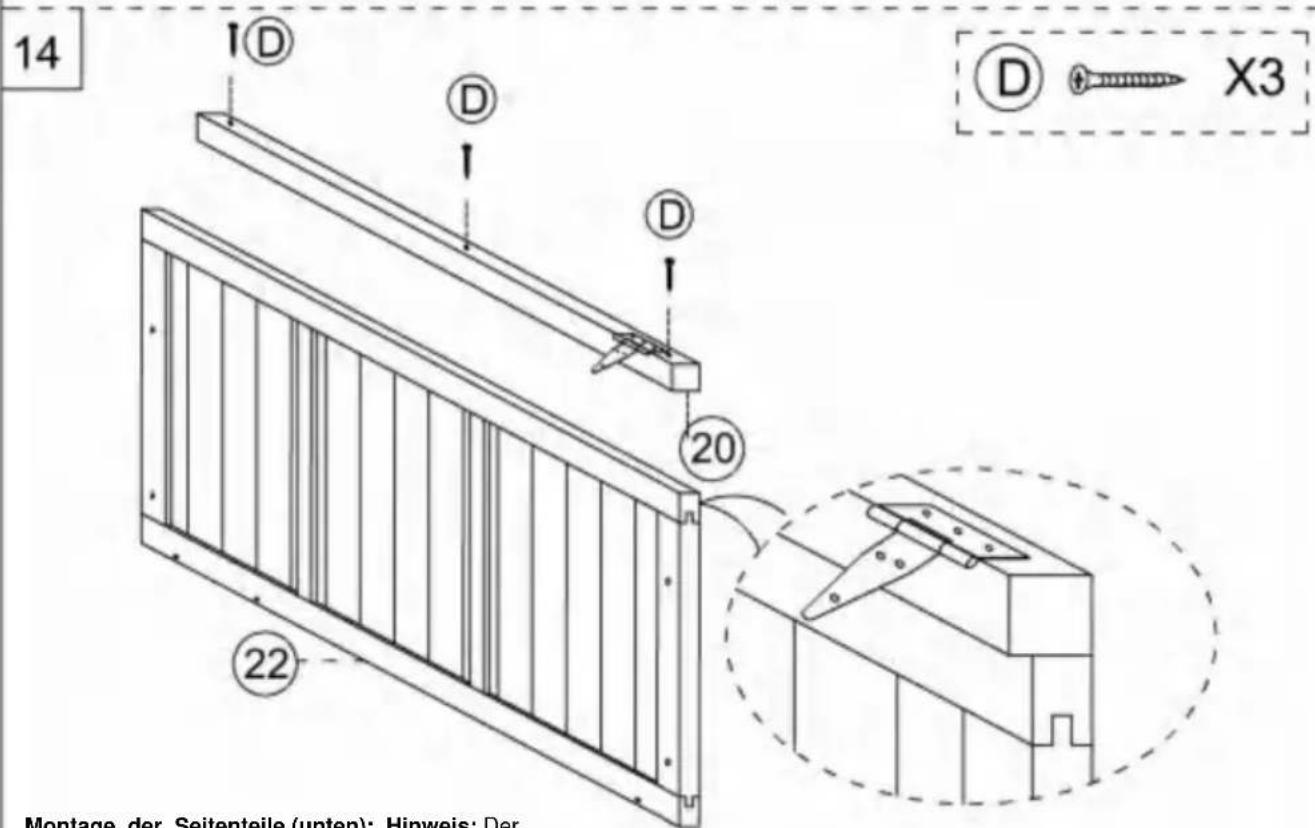

14 D D D 20 22 D X3 Montage der Seitenteile (unten): Hinweis: DerMontage der Seitenteile (unten): Hinweis: Der
Quersteg (20) sollte bündig mit der Kante des Seitenteils (22) abschließen.
Hinweis: Auf der Querstrebe befinden sich Positionierungslöcher. Richten Sie die Schrauben bitte an den Löchern aus, um montieren.


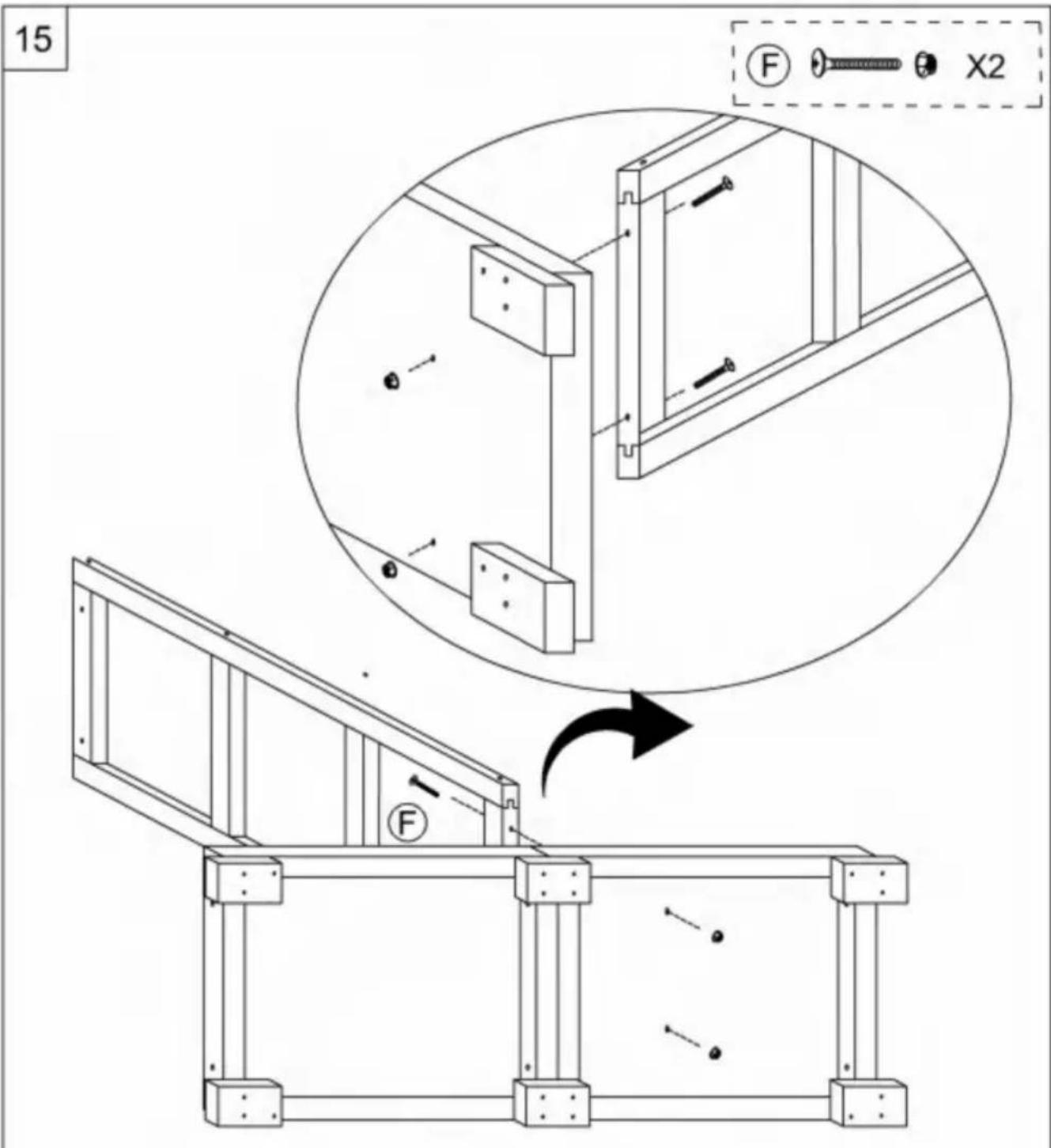

15 F X2 FZusammenbau von Bodenplatte und Stützrahmen:
Hinweis: Die Bodenplatte und der Stützrahmen sind perforiert, bitte richten Sie die
Zur Montage die Schrauben mit den Perforationen verwenden.

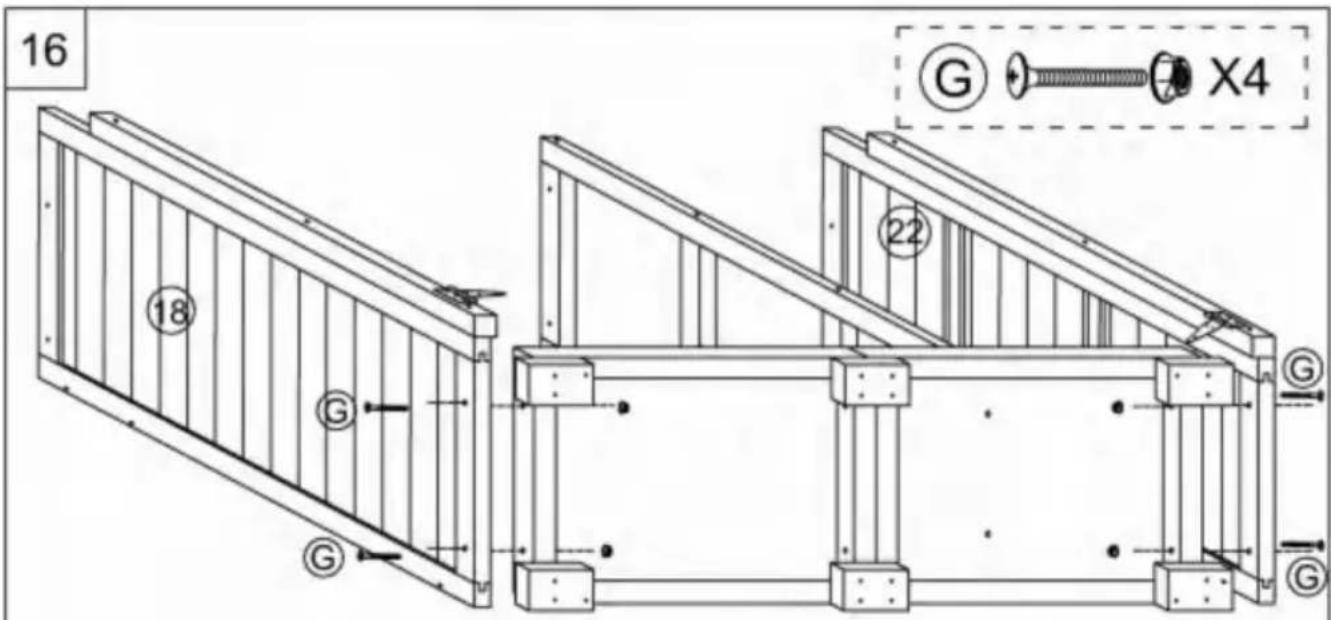

Zusammenbau der Bodenplatte und der Seitenteile:
Hinweis: An der Bodenplatte und den Seitenteilen befinden sich Perforationen, bitte richten Sie die Schrauben zum Zusammenbau an den Perforationen aus.


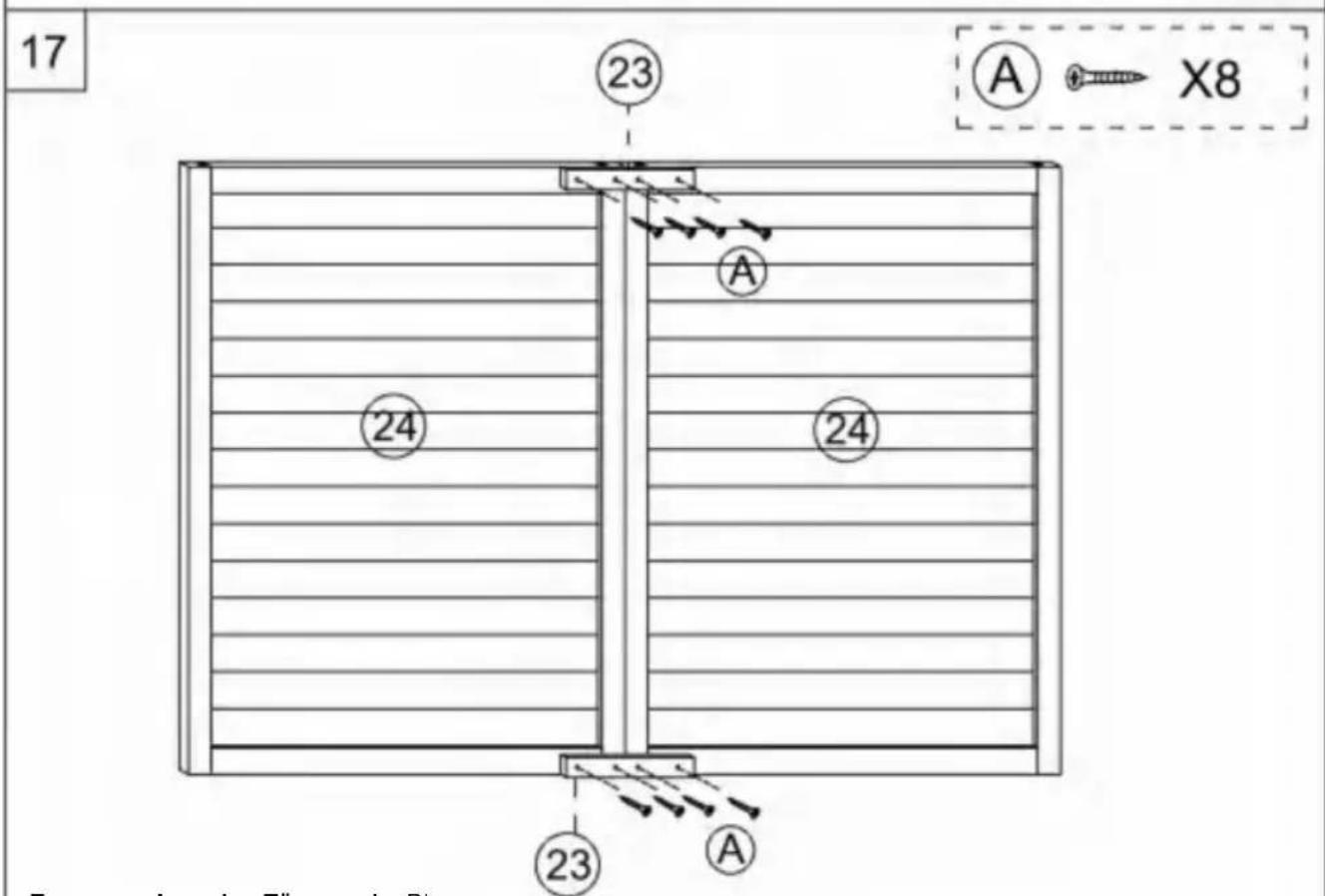

17 23 A X8 24 24 23 A Zumperder der Tümmeter DieZusammenbau der Türpaneele: Die
Holzklötze (23x2) auf der Rückseite montieren.
Hinweis: Es gibt Positionierungslöcher auf der Türplatte, richten Sie bitte die Schrauben mit den kleinen
Löcher zum Zusammenbauen.
18


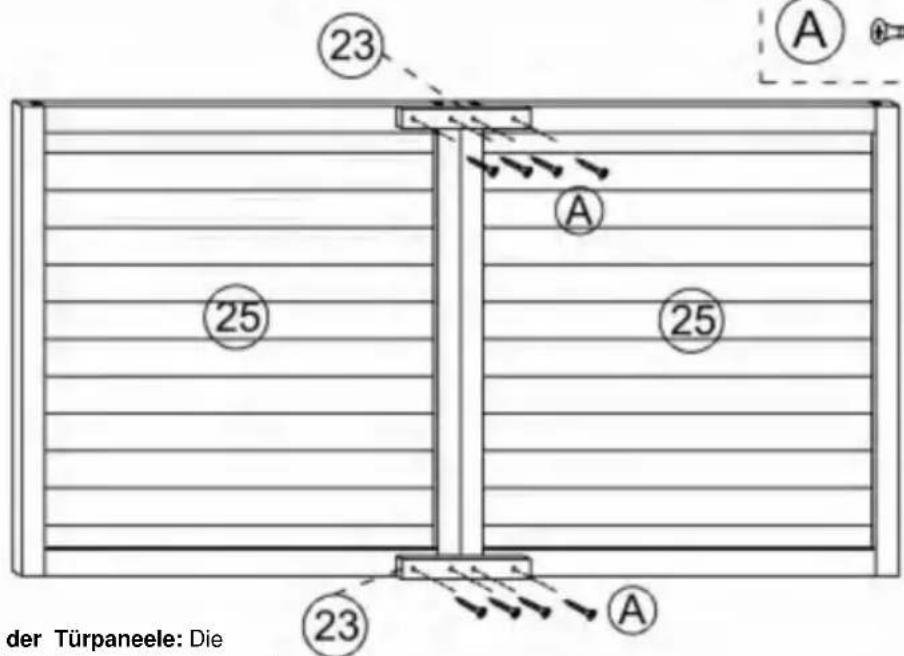

der Türpaneele: Die 23 A 25 25 23 AZusammenbau der Türpaneele: Die
Holzklötze (23x2) auf der Rückseite montieren.
Hinweis: Es gibt Positionierungslöcher auf der Türplatte, richten Sie bitte die Schrauben mit den kleinen Löcher zum Zusammenbauen.


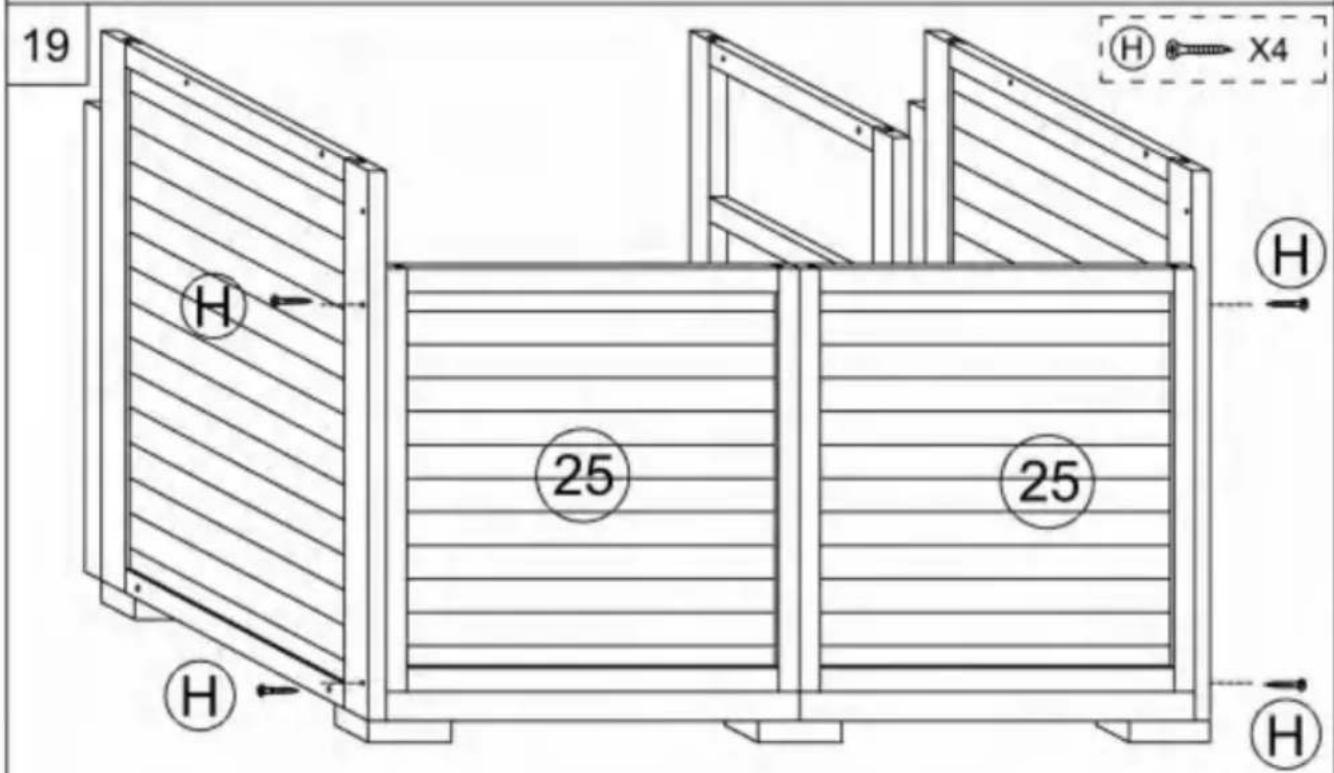

19 H 25 25 H H H X4Montage der Türverkleidung (Rückseite):
Hinweis: An den Seitenverkleidungen befinden sich Positionierungslöcher, bitte richten Sie die Schrauben an den Löchern aus zur Montage.


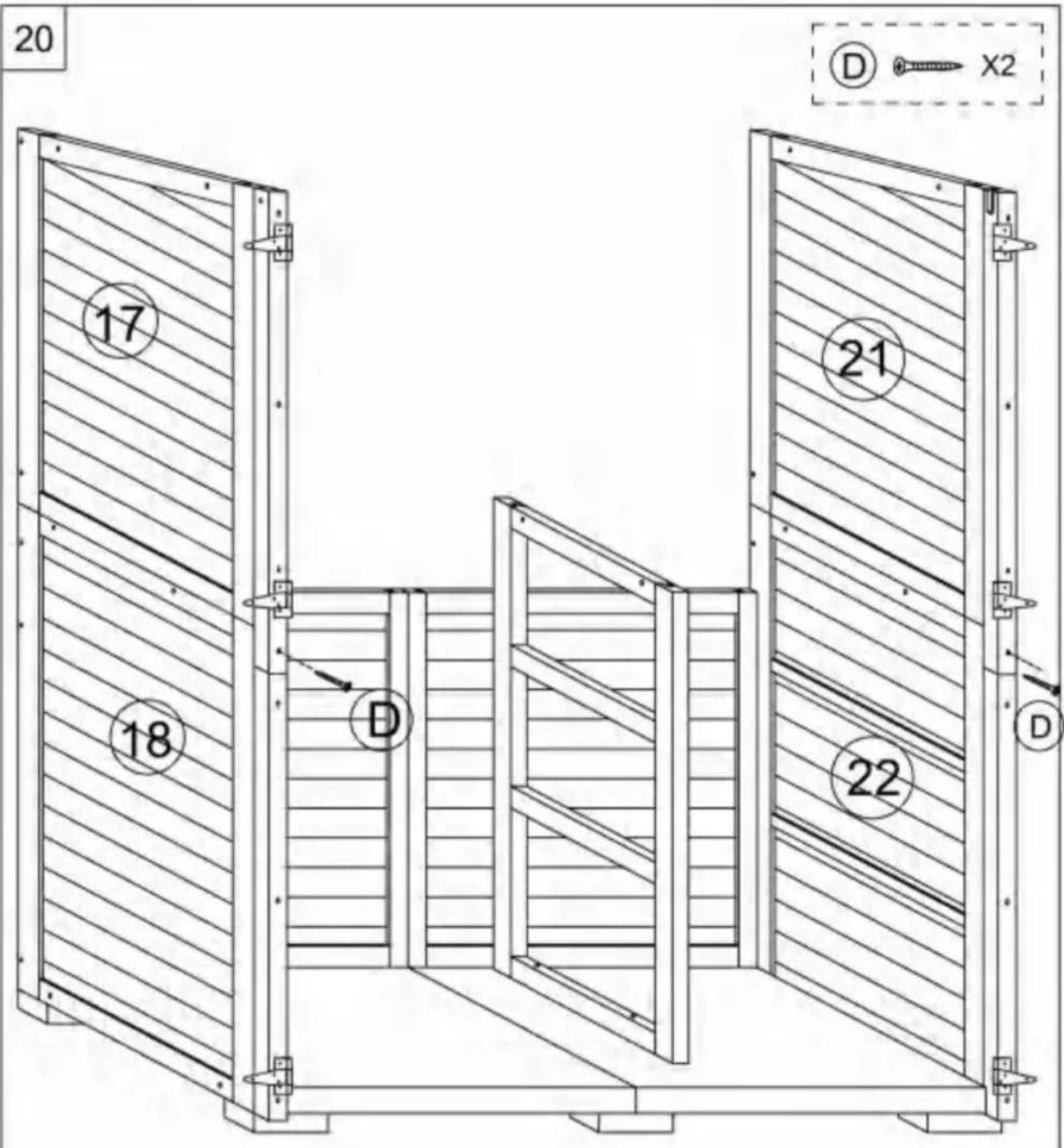

20 17 18 D 21 22 D X2Montage der Seitenwände (oben):
Hinweis: Die Seitenwände haben Positionierungslöcher, richten Sie die Schrauben bitte mit den
Löcher für die Montage.
Hinweis: Die Seitenwände haben Positionierungslöcher, richten Sie die Schrauben bitte mit den
Löcher für die Montage.


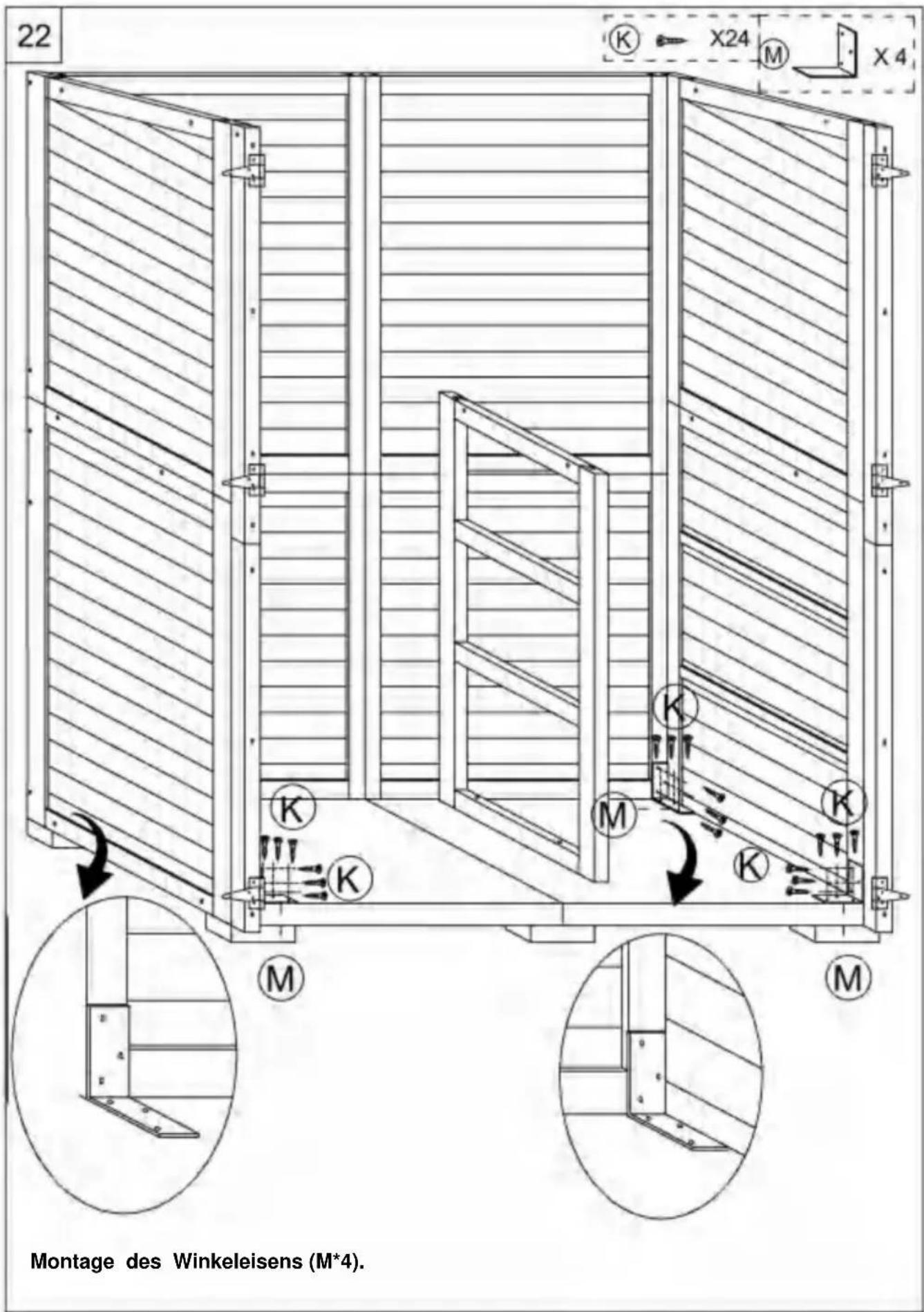

22 K X24 M X4 K K M K M Montage des Winkeleisens (M*4).


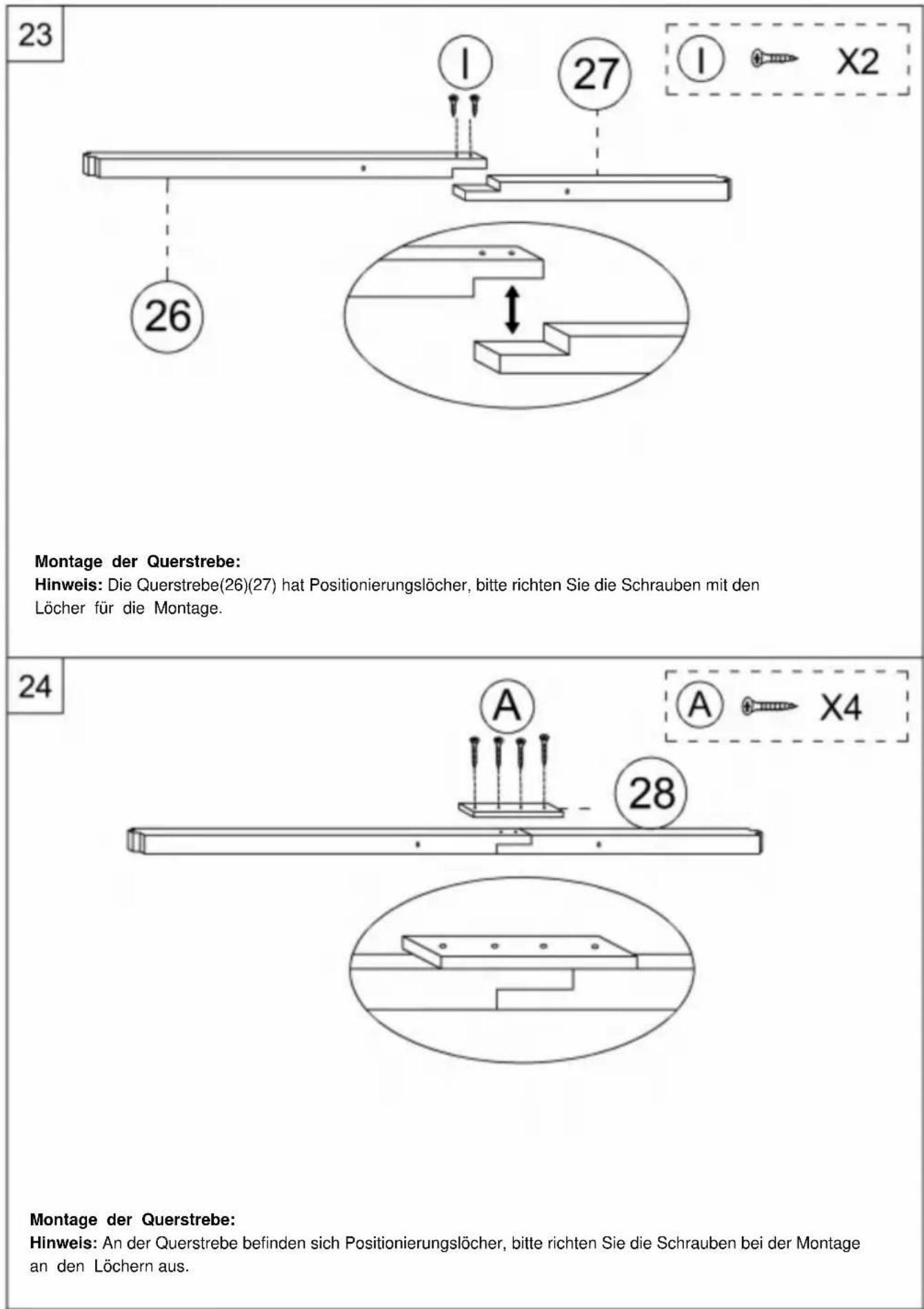

23 Montage der Querstrebe: Hinweis: Die Querstrebe(26)(27) hat Positionierungslöcher, bitte richten Sie die Schrauben mit den Löcher für die Montage. 24 Montage der Querstrebe: Hinweis: An der Querstrebe befinden sich Positionierungslöcher, bitte richten Sie die Schrauben bei der Montage an den Löchern aus.


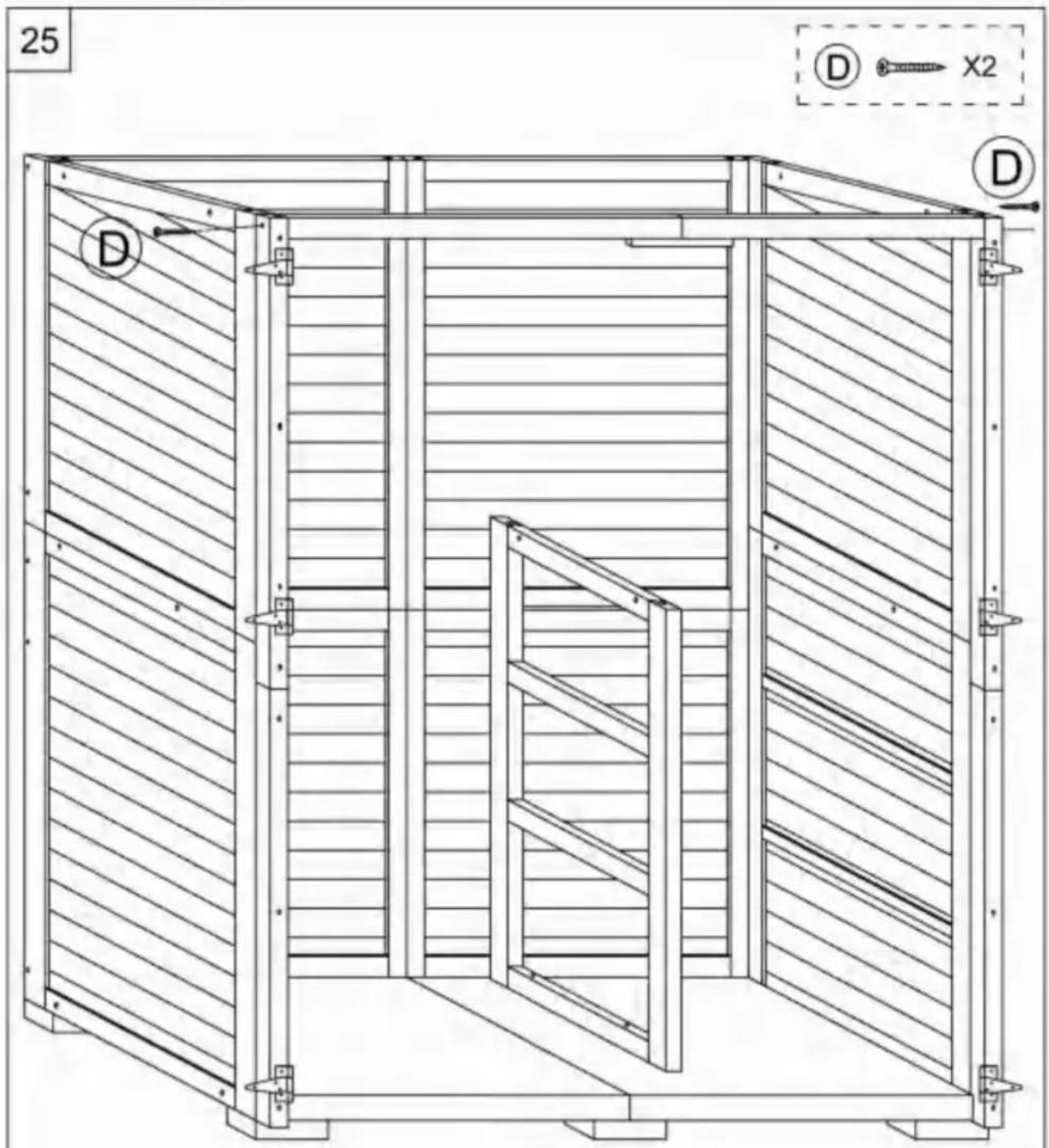

25 D X2 DMontage der Querstrebe:
Hinweis: An den Seitenteilen befinden sich Positionierungslöcher, bitte richten Sie die Schrauben bei der Montage auf die Löcher aus.


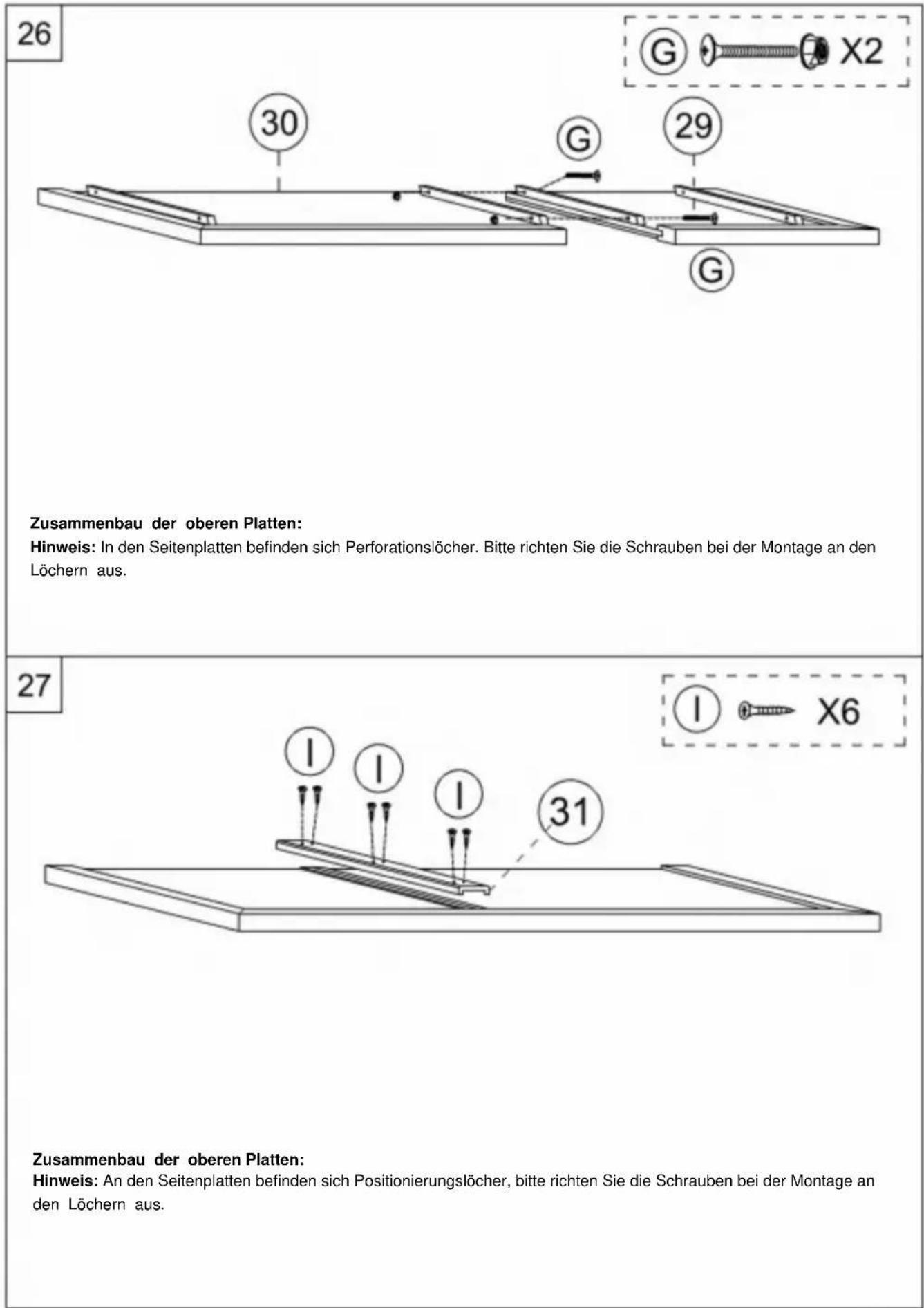

26 G X2 30 G 29 G Zusammenbau der oberen Platten: Hinweis: In den Seitenplatten befinden sich Perforationslöcher. Bitte richten Sie die Schrauben bei der Montage an den Löchern aus. 27 I X6 31 Zusammenbau der oberen Platten: Hinweis: An den Seitenplatten befinden sich Positionierungslöcher, bitte richten Sie die Schrauben bei der Montage an den Löchern aus.


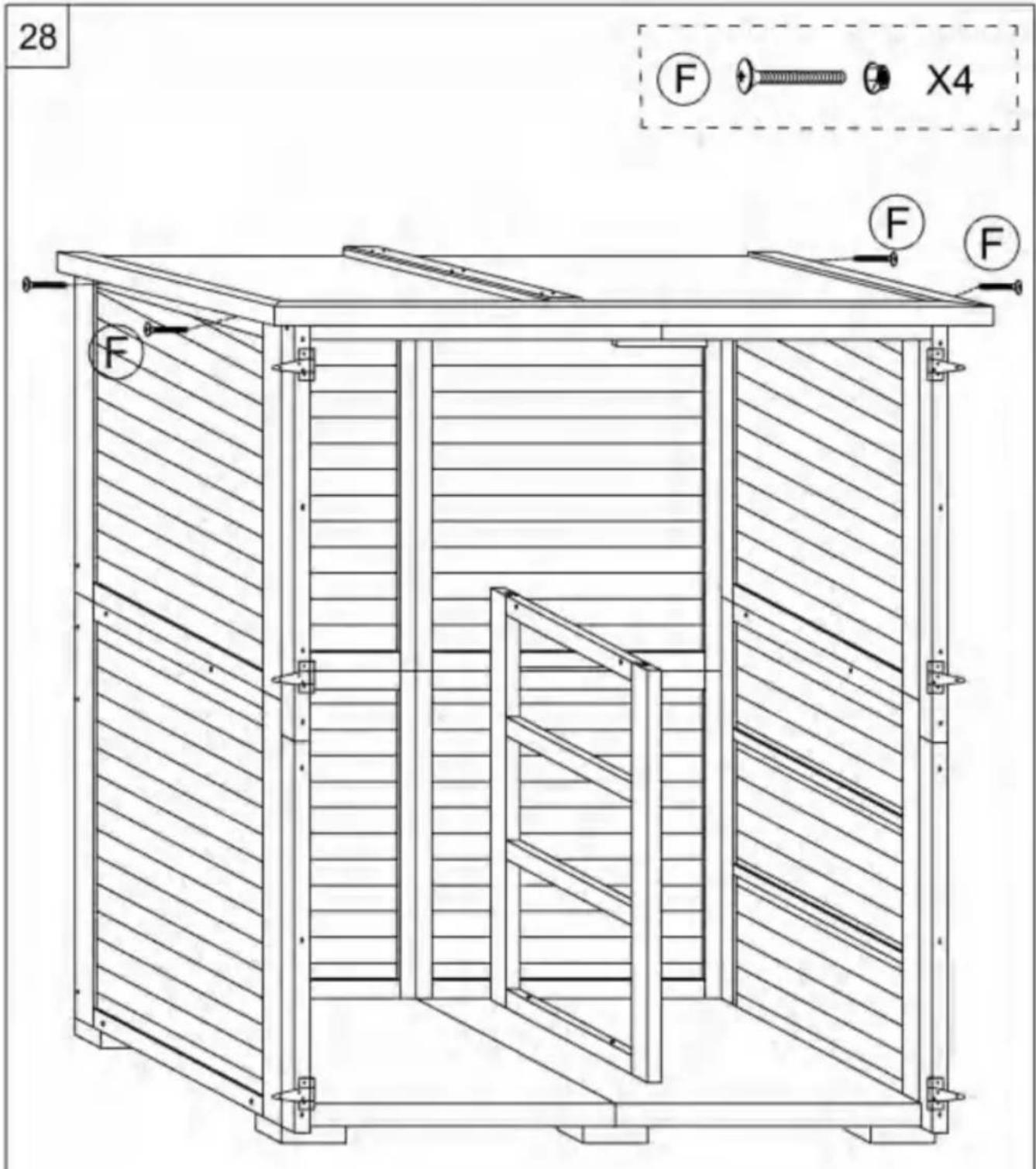

28 F X4 F F FZusammenbau der oberen Platten:
Hinweis: In den Seitenplatten befinden sich Perforationslöcher. Richten Sie die Schrauben bei der Montage bitte an den Löchern aus.
29


Zusammenbau der oberen Platten:
Hinweis: An den Seitenplatten befinden sich Positionierungslöcher, bitte richten Sie die Schrauben bei der Montage an den Löchern aus.

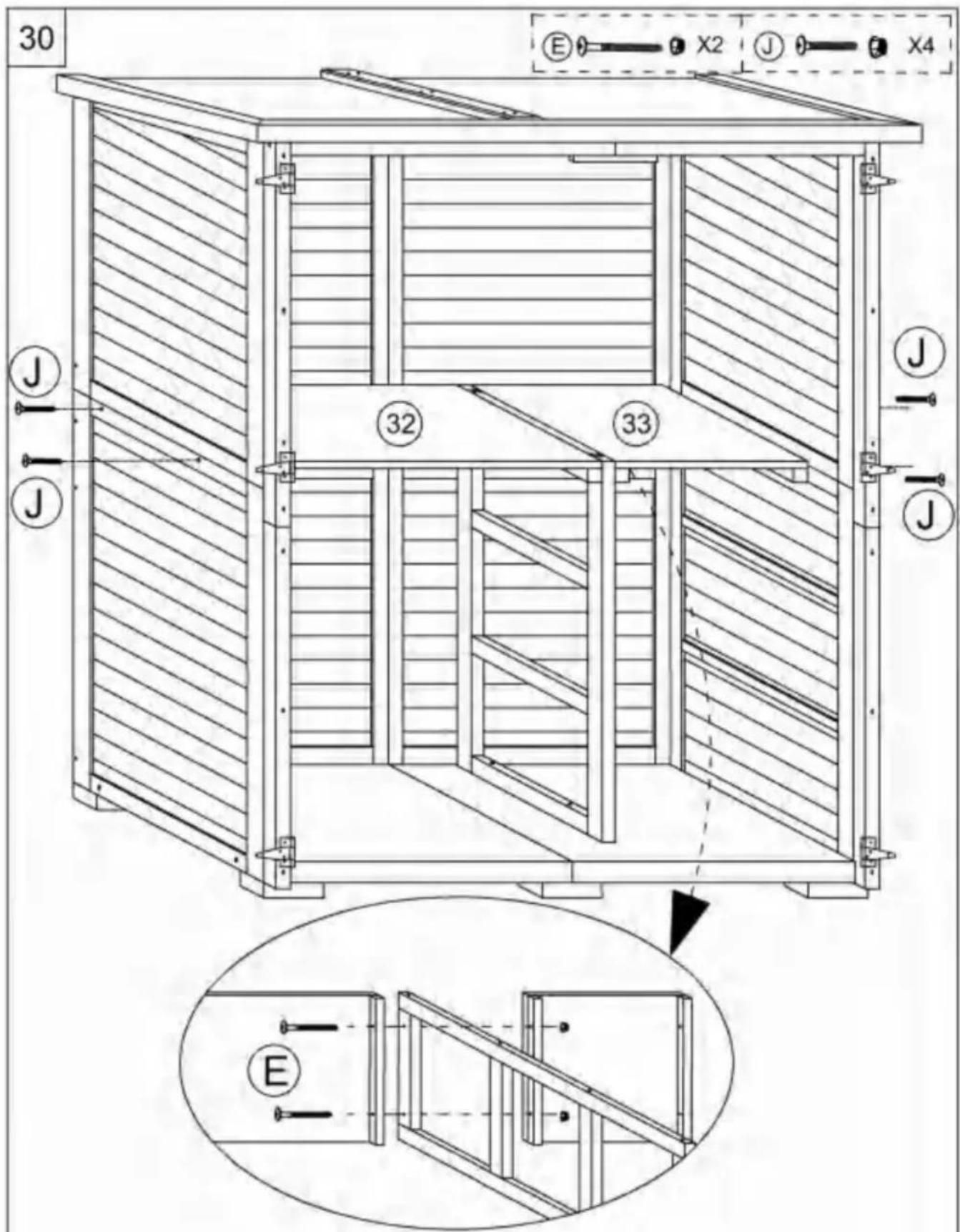

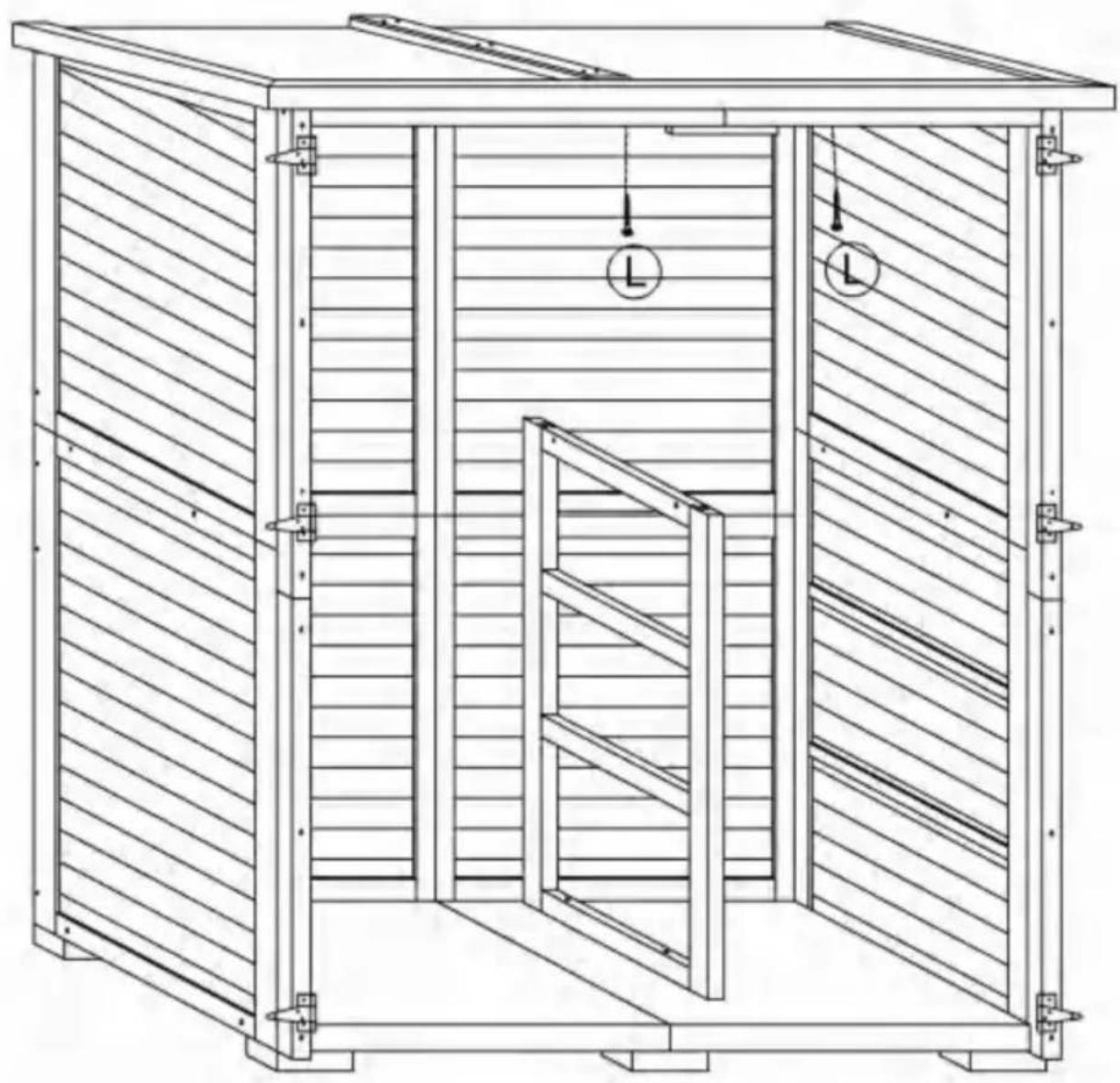

Zusammenbau der
Wohnung: Hinweis: In den Seitenteilen befinden sich Perforationslöcher. Bitte richten Sie die Schrauben beim Zusammenbau an den Löchern aus.

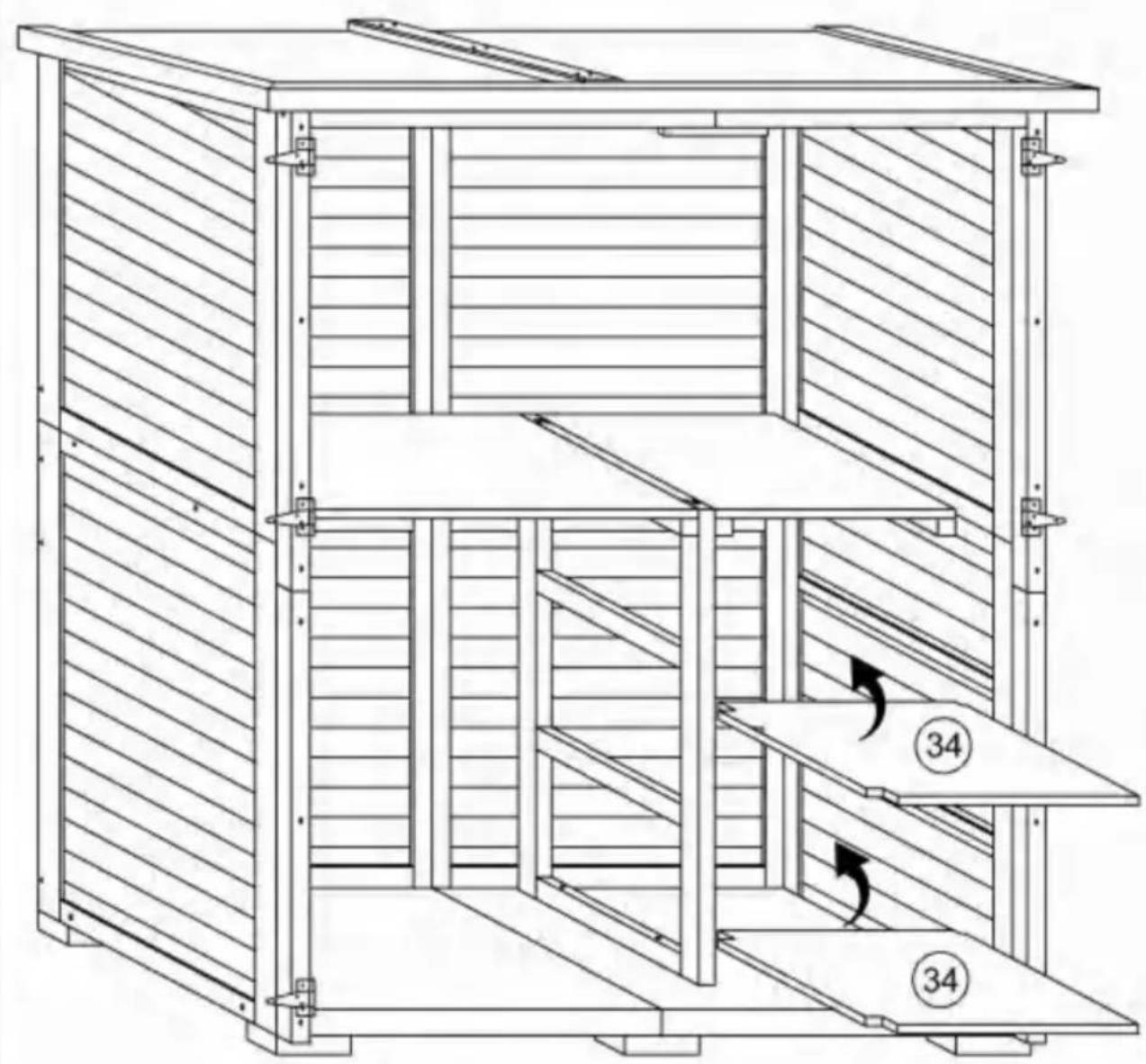

31

Zusammenbau der Wohnung.


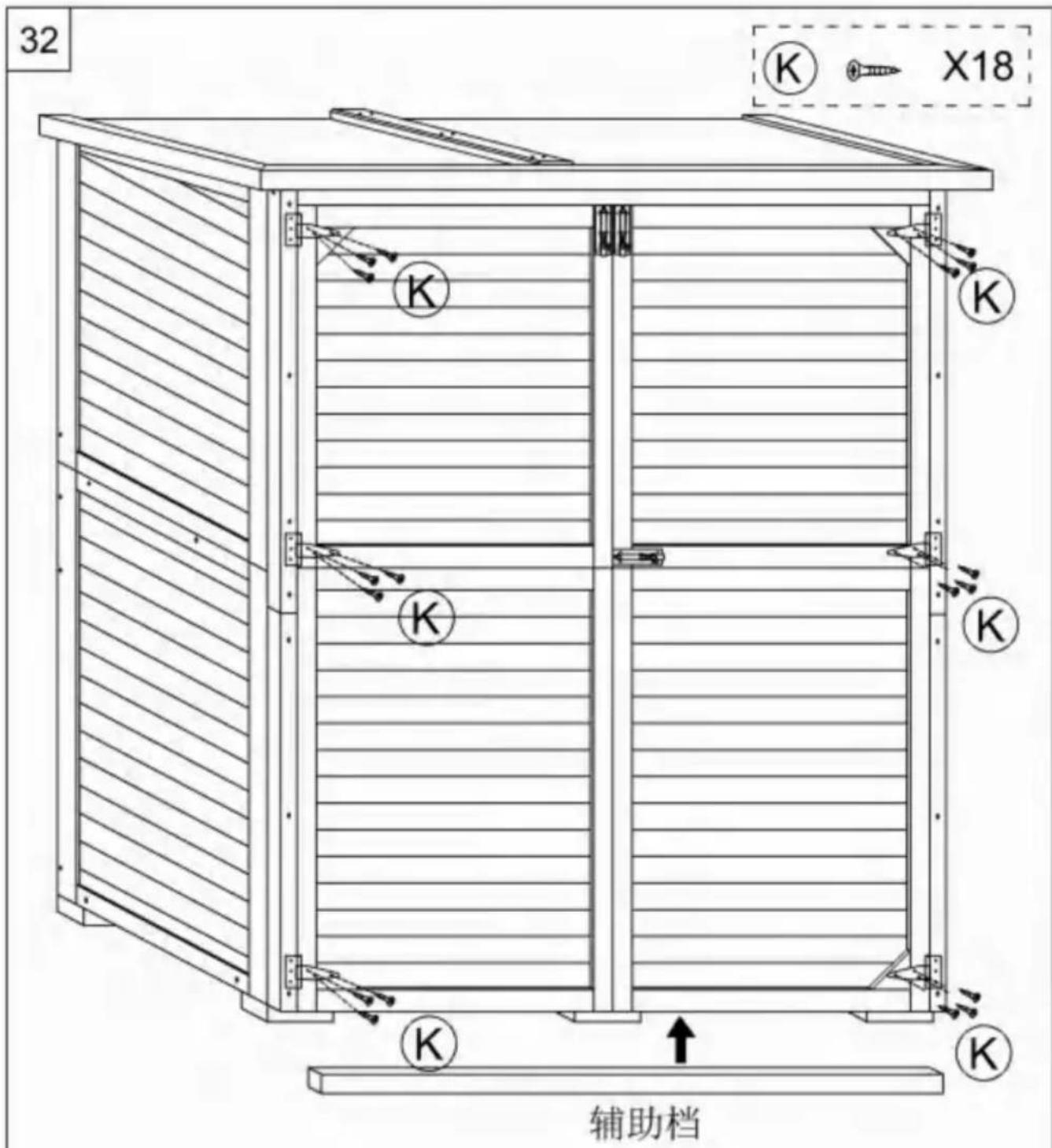

32 K X18 K K K K 辅助档Türen montieren: Legen
Sie zuerst die Hilfsmontageleiste auf den Boden;
Anschließend wird die Tür auf die Hilfsmontageleiste aufgesetzt;
Befestigen Sie die Tür mit den Scharnieren durch Schrauben.
Hinweis: An der Tür befinden sich Positionierungslöcher. Richten Sie die Schrauben bitte an den Löchern aus, um montieren.


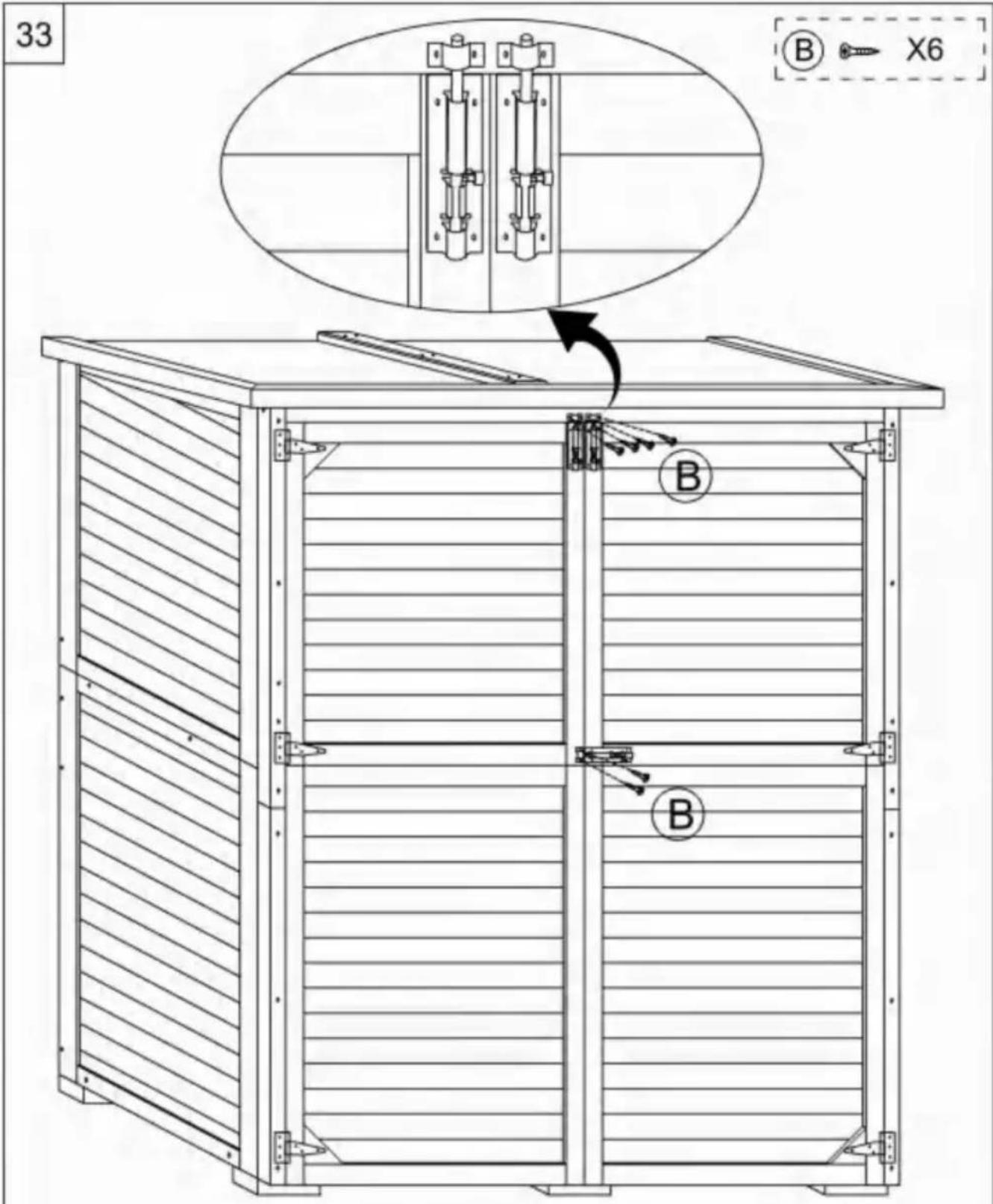

33 B X6 B BMontage des Verschlusses:
Hinweis: An den Seitenteilen befinden sich Positionierungslöcher, bitte richten Sie die Schrauben bei der Montage an den Löchern aus.
