MODE D'EMPLOI HL-002 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

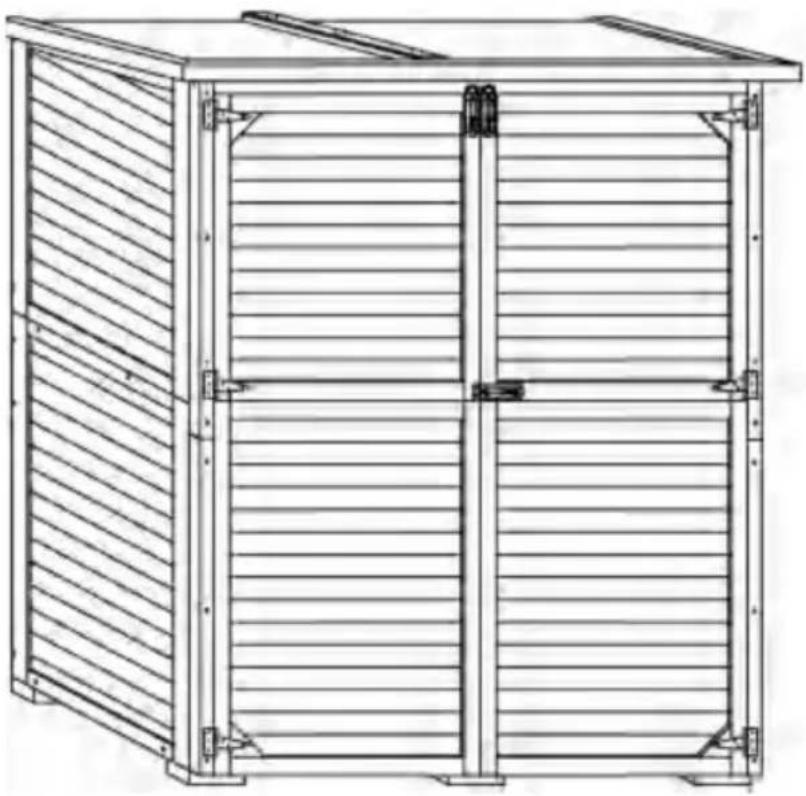

ARMOIRE EXTÉRIEURE À DESSUS PLAT

MANUEL D'UTILISATION

MODÈLE : HL-002

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

DESSUS PLAT

ARMOIRE EXTÉRIEURE

HL-002

Vevor HL-002 - VEVOR® - 1

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Précautions de sécurité

AVERTISSEMENT:

Lisez ces instructions avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner blessures graves. Les précautions de base doivent toujours être suivies, y compris la suivant:

  1. L'armoire extérieure à toit plat ne doit pas être utilisée ou stockée dans des zones dangereuses. il est interdit d'utiliser l'appareil dans des endroits dangereux.
  2. L'armoire extérieure à dessus plat doit être vérifiée pour s'assurer qu'elle est en bon état en bon état de fonctionnement et fonctionne en toute sécurité avant utilisation. Dans le cas contraire, l'appareil doit ne pas être utilisé.
  3. Veuillez garder la porte de l'armoire fermée et verrouillée pour empêcher la pluie de pénétrer.
  4. L'opérateur doit utiliser correctement l'armoire extérieure à toit plat. Il doit tenir compte les conditions locales et doivent prêter attention aux tiers, en particulier enfants, lorsqu'ils travaillent avec l'armoire extérieure à dessus plat.
  5. Cette armoire extérieure à dessus plat n'est pas destinée à être utilisée par des personnes (y compris enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou connaissances, à moins qu'ils ne soient supervisés par une personne responsable de leur sécurité ou sont instruits par ces personnes sur l'utilisation de l'appareil. Les enfants ne doivent pas être surveillés afin de s'assurer qu'ils ne jouent pas avec l'armoire extérieure à dessus plat.

CONSERVEZ CES INSTRUCTIONS

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 1

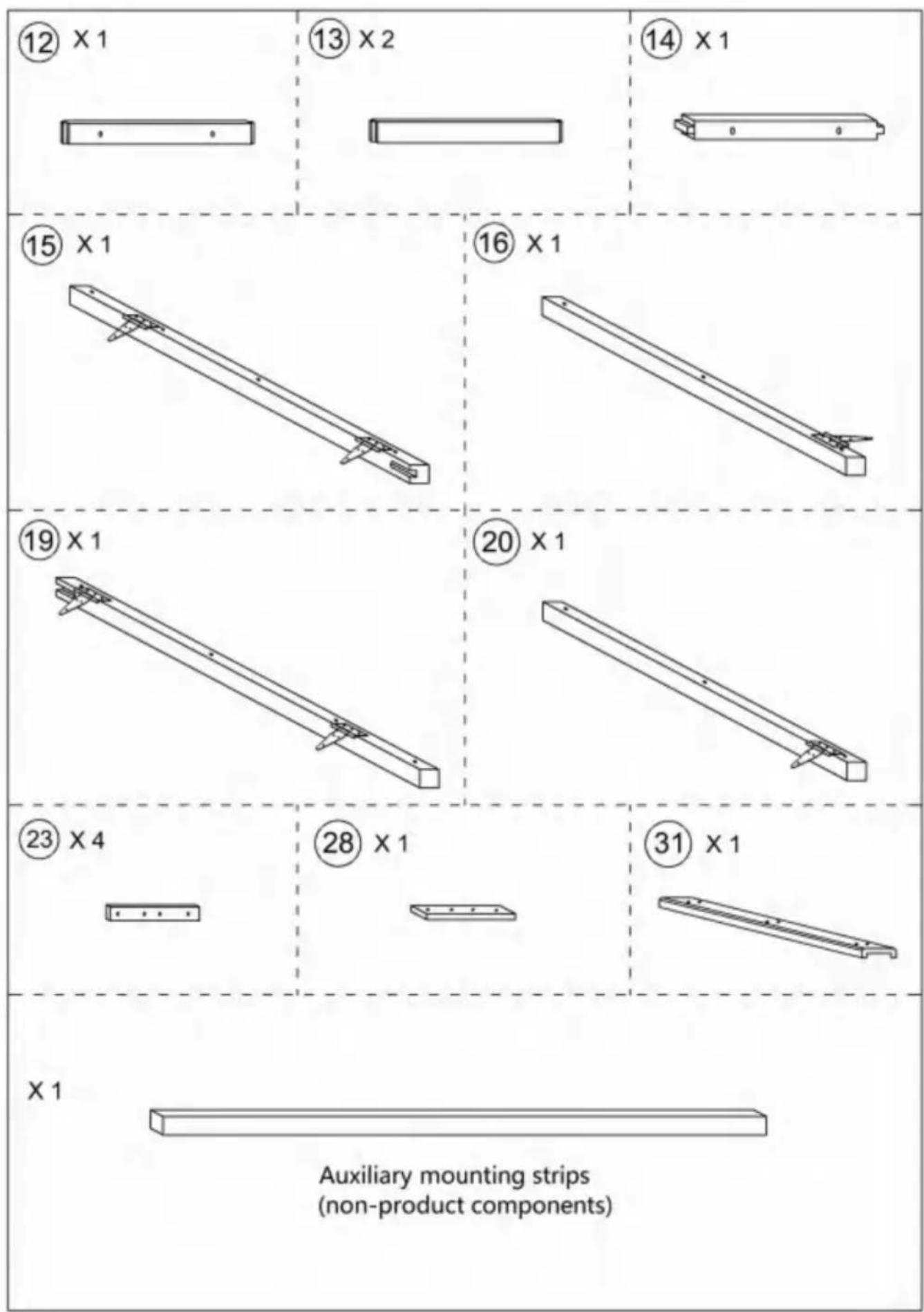

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 2

text_image 1 A X8 2 A X8 ① ② ③ ④ Assemblage des panneaux de porte : Assemblez le panneau de porte 1, le panneau de porte 2 en une seule porte avec une barre transversale (5x2), Remarque : L'avant et l'arrière du panneau de porte, le l'arrière de la porte est assemblé cette fois-ci. Remarque : l'ordre du haut et du bas des 2 panneaux de porte et la direction de l'inclinaison les plaques sur les panneaux de porte doivent être cohérentes. Remarque : il y a de petits trous dans le panneau de porte, veuillez aligner les vis avec les petits trous pour assembler. Assemblage des panneaux de porte : Assemblez le panneau de porte 3, le panneau de porte 4 en une seule porte avec une barre transversale (5x2). Remarque : L'avant et l'arrière du panneau de porte, le l'arrière de la porte est assemblé cette fois-ci. Remarque : l'ordre du haut et du bas des 2 panneaux de porte et la direction de l'inclinaison les plaques sur les panneaux de porte doivent être cohérentes. Remarque : il y a de petits trous dans le panneau de porte, VEUILLÉZ aligner les vis avec les petits trous pour assembler.

3
Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 3
4

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 4

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 5

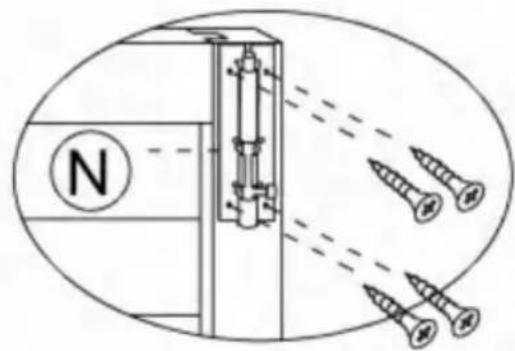

Assemblage des panneaux de porte :
Retournez la porte assemblée.
Assemblez le boulon de porte (Nx2) sur le devant.
Remarque : il y a des trous de positionnement sur le panneau de porte, veuillez aligner les vis avec les petits trous à assembler.
Assemblage des panneaux de porte :
Retournez la porte assemblée.
Assemblez le boulon de porte (Nx2) sur le devant.
Remarque : il y a des trous de positionnement sur le panneau de porte, veuillez aligner les vis avec les petits trous à assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 6

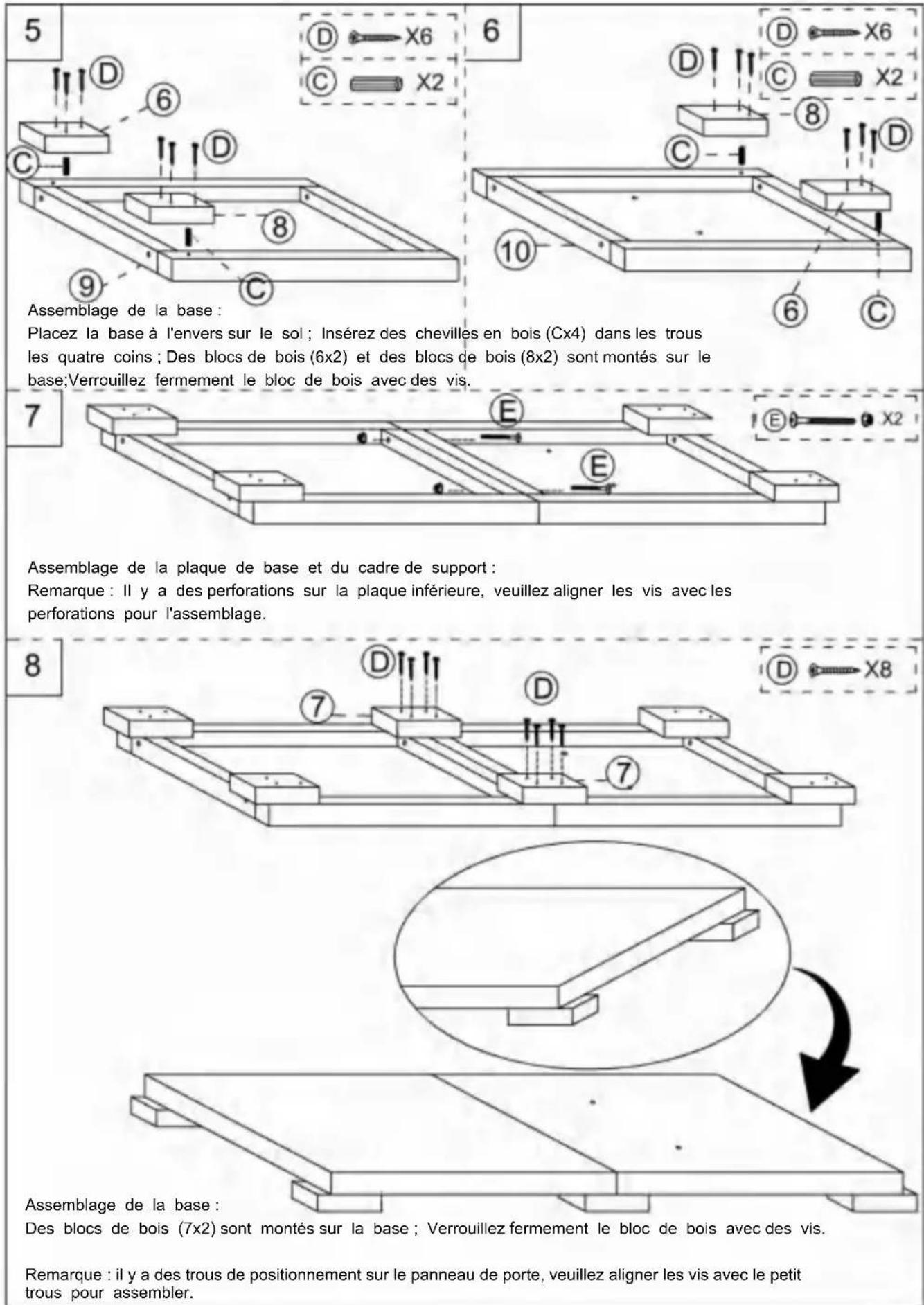

Assemblage de la base :
Placez la base à l'envers sur le sol ; Insérez des chevilles en bois (Cx4) dans les trous les quatre coins ; Des blocs de bois (6x2) et des blocs de bois (8x2) sont montés sur le base; Verrouillez fermement le bloc de bois avec des vis.
Assemblage de la plaque de base et du cadre de support :
Remarque : Il y a des perforations sur la plaque inférieure, veuillez aligner les vis avec les perforations pour l'assemblage.
Assemblage de la base :
Des blocs de bois (7x2) sont montés sur la base ; Verrouillez fermement le bloc de bois avec des vis.
Remarque : il y a des trous de positionnement sur le panneau de porte, veuillez aligner les vis avec le petit trous pour assembler.

9
Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 7

text_image D 12 11 13 D 13 14 D

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 8

text_image D X4

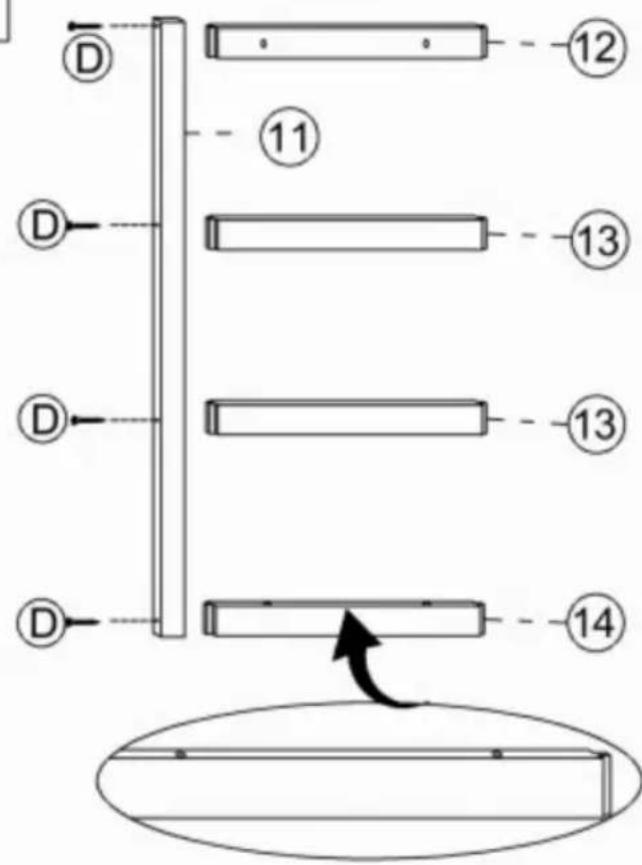

Assemblage du support intérieur cadre :

Assembler la traverse courte (12) & (13*2) (13) au-dessus de la longue barre transversale (11).

Remarque : l'ordre dans lequel les barres transversales sont montées et descendues.

Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour assembler.

10
Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 9

text_image D + X4

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 10

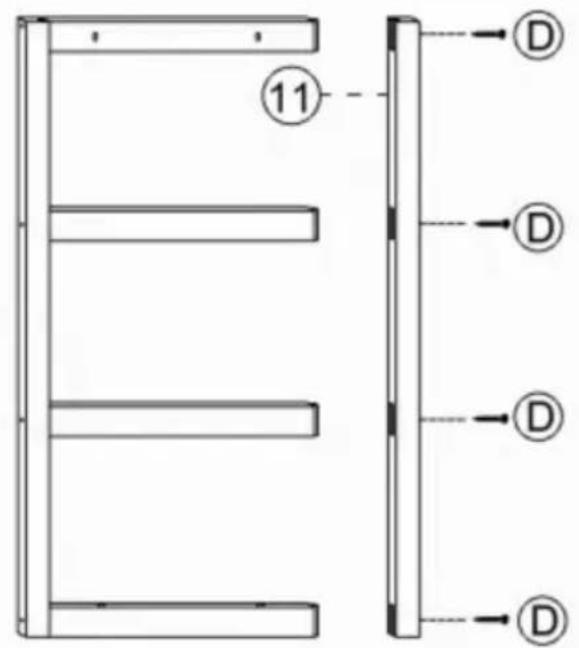

Remarque : l'ordre dans lequel les barres transversales sont montées et descendues.
Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous à assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 11

text_image 11 D D D X3 15 17

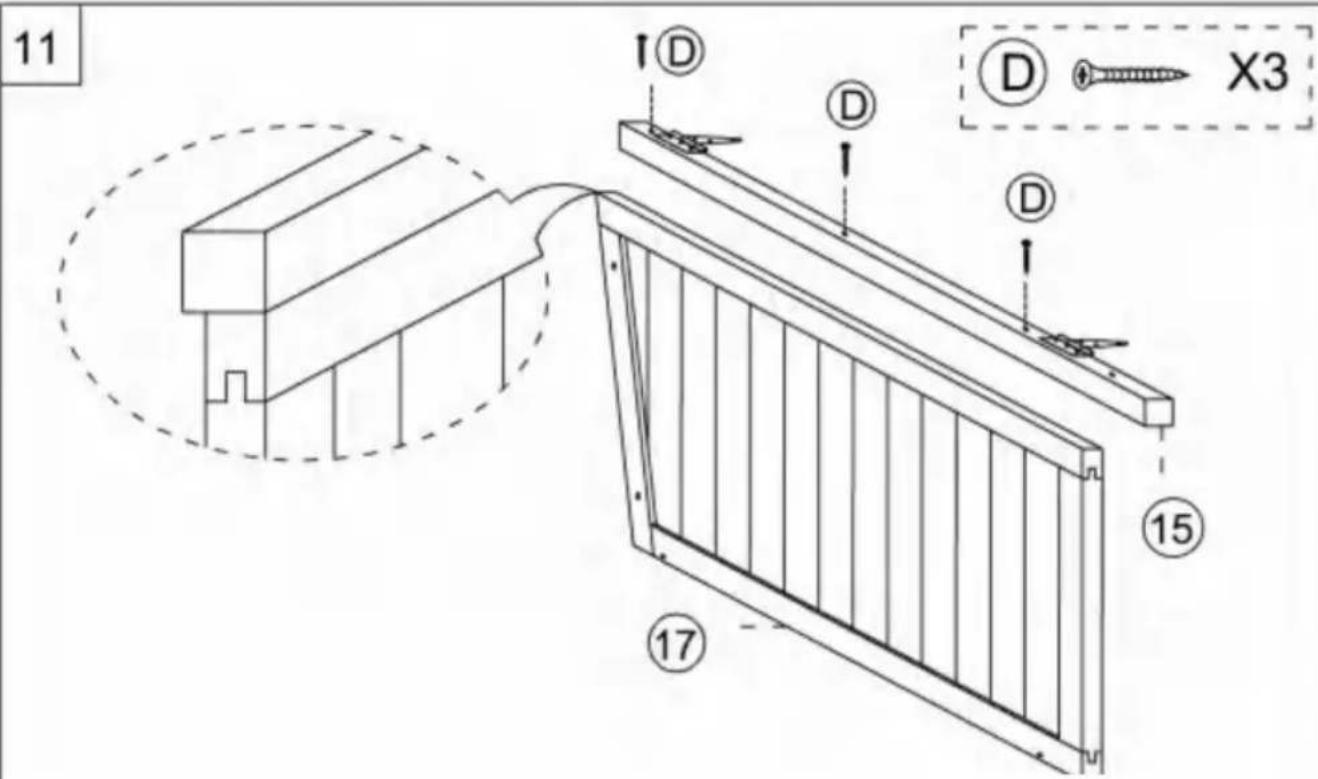

Assemblage des panneaux latéraux :

Remarque : La barre transversale (15) doit être au ras du bord de la plaque latérale (17).

Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 12

text_image 12 D D D 16 X3 18

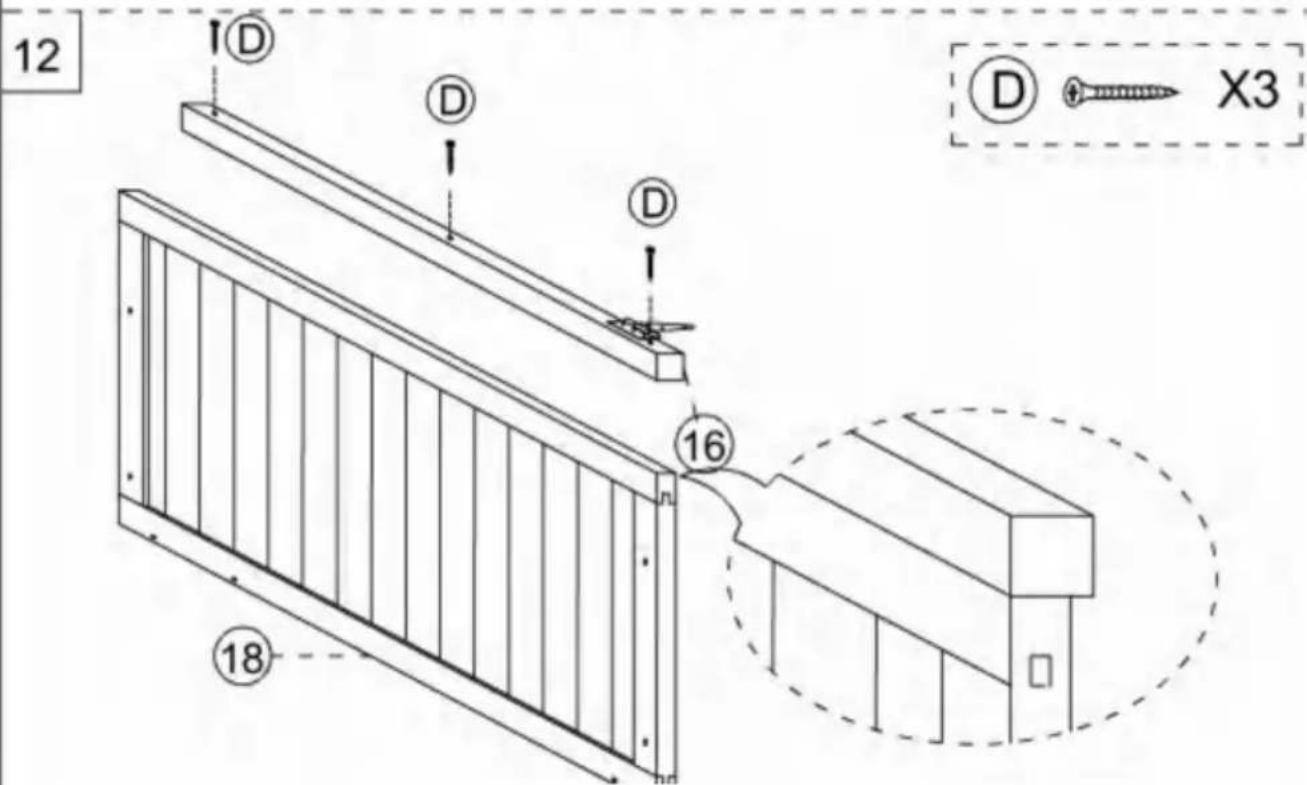

Assemblage des panneaux latéraux :

Remarque : La barre transversale (16) doit être au ras du bord de la plaque latérale (18).

Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 13

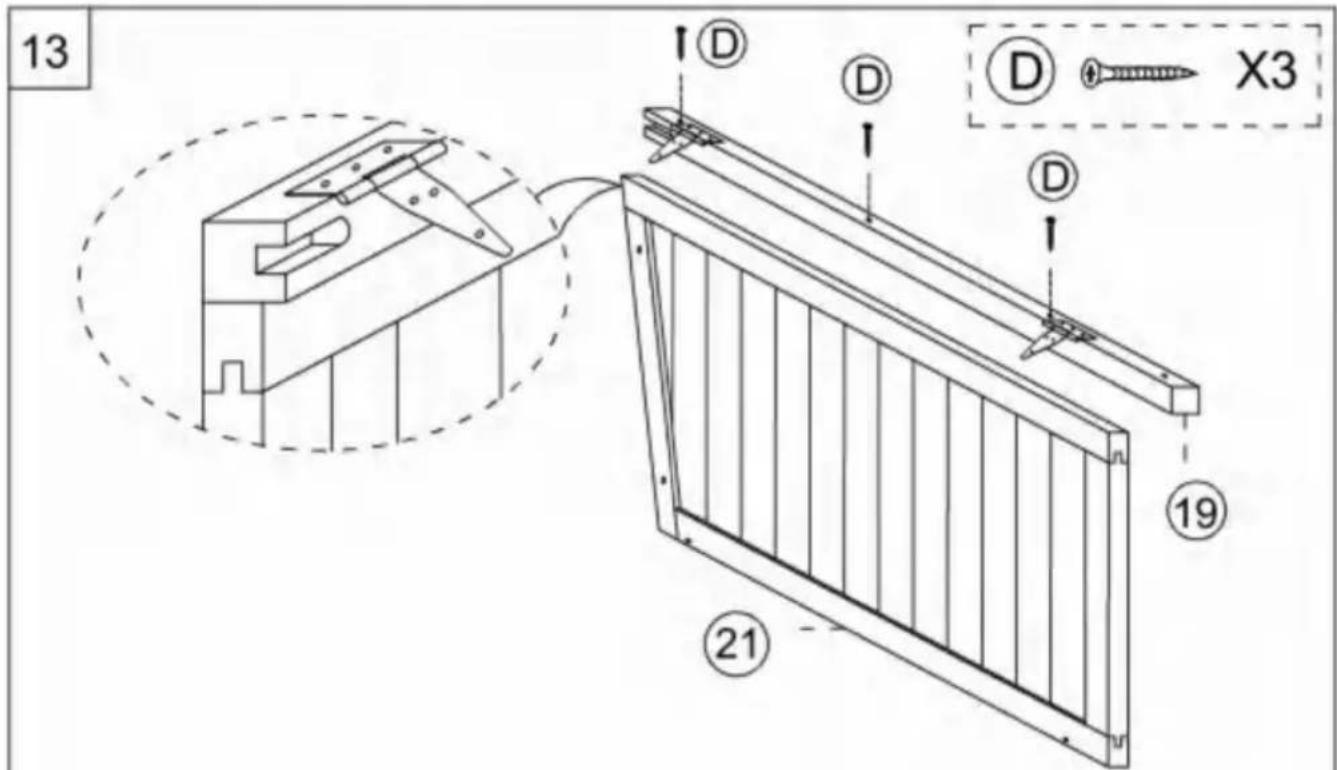

text_image 13 D D D X3 21 19

Assemblage des panneaux latéraux :

Remarque : La barre transversale (19) doit être au ras du bord de la plaque latérale (21).

Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 14

text_image 14 D D D 20 22 D X3 Assemblage des pannocaux intéraux (en bas)

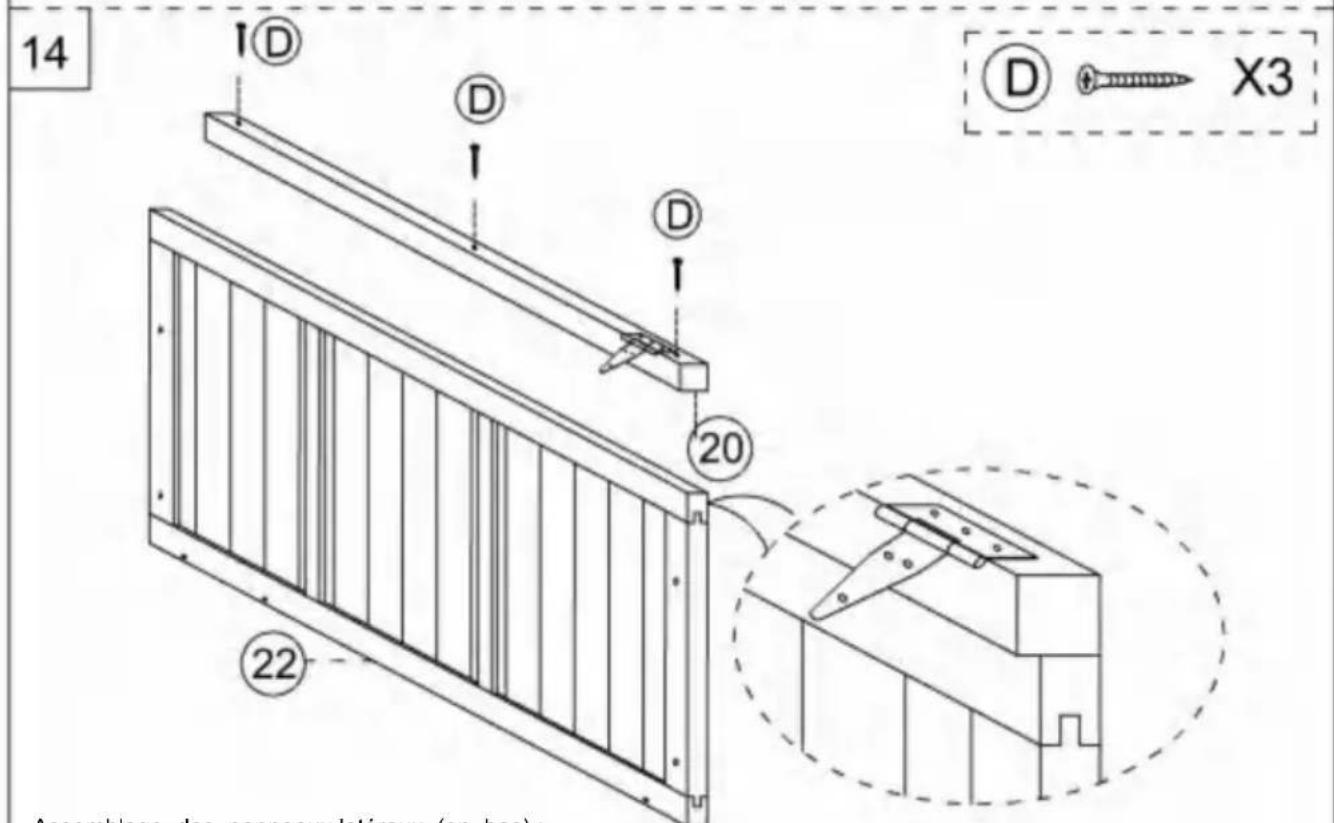

Assemblage des panneaux latéraux (en bas) :

Remarque : La barre transversale (20) doit être au ras du bord de la plaque latérale (22).

Remarque : il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 15

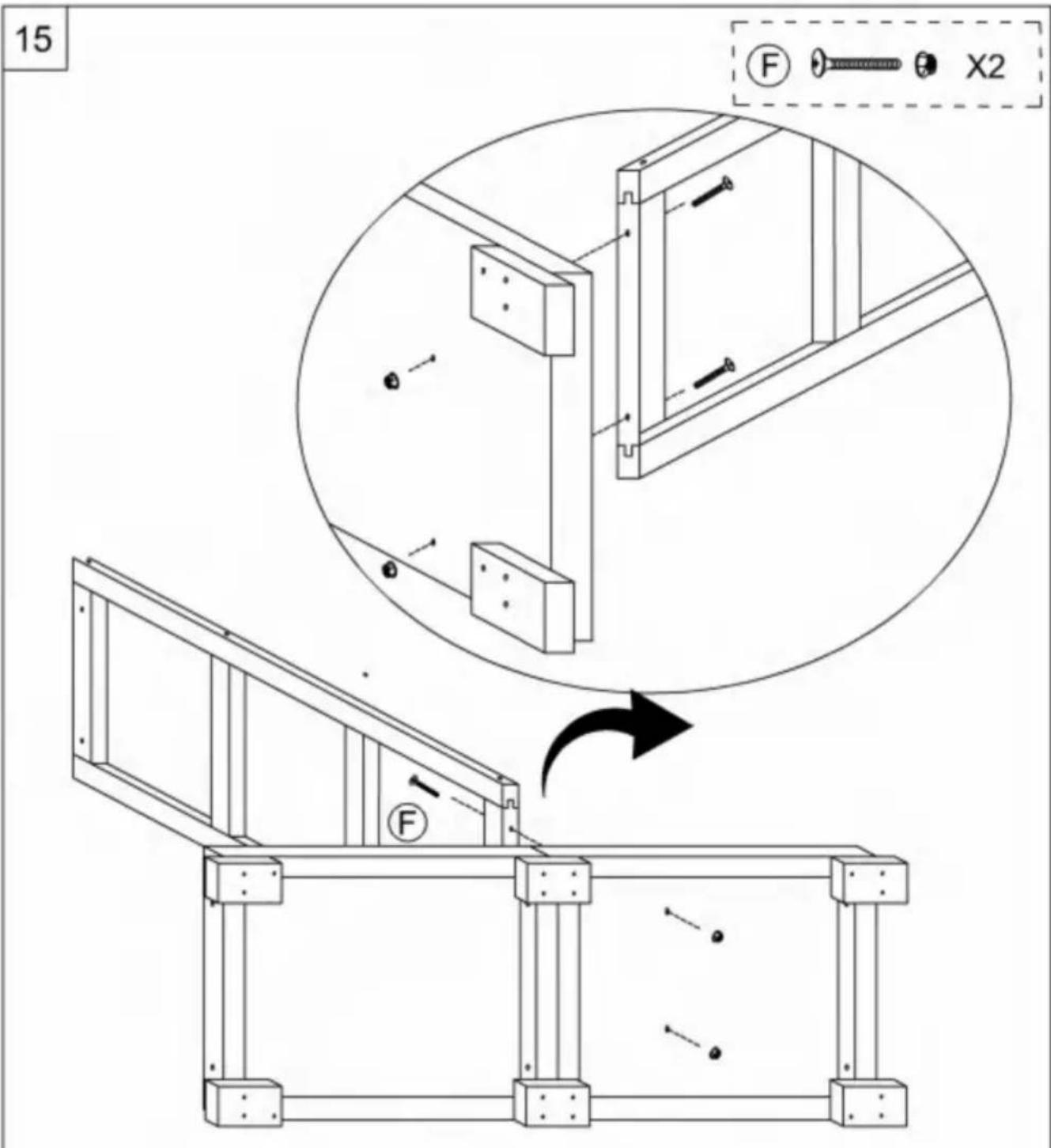

text_image 15 F X2 F

Assemblage de la plaque de base et du cadre de
support : Remarque : Il y a des perforations sur la plaque inférieure et le cadre de support, veuillez aligner les vis avec les perforations pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 16

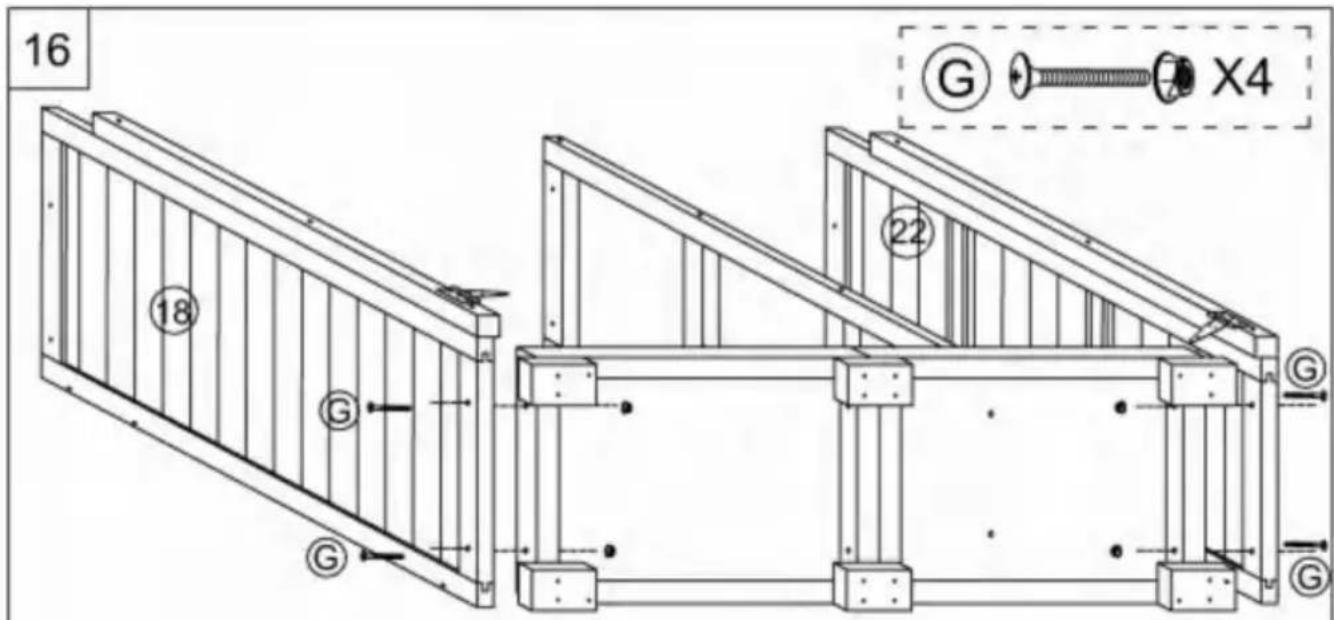

Assemblage de la plaque de base et des panneaux

latéraux : Remarque : il y a des perforations sur la plaque inférieure et les panneaux latéraux, veuillez aligner les vis avec les perforations pour l'assemblage.

17

23

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 17

text_image A X8

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 18

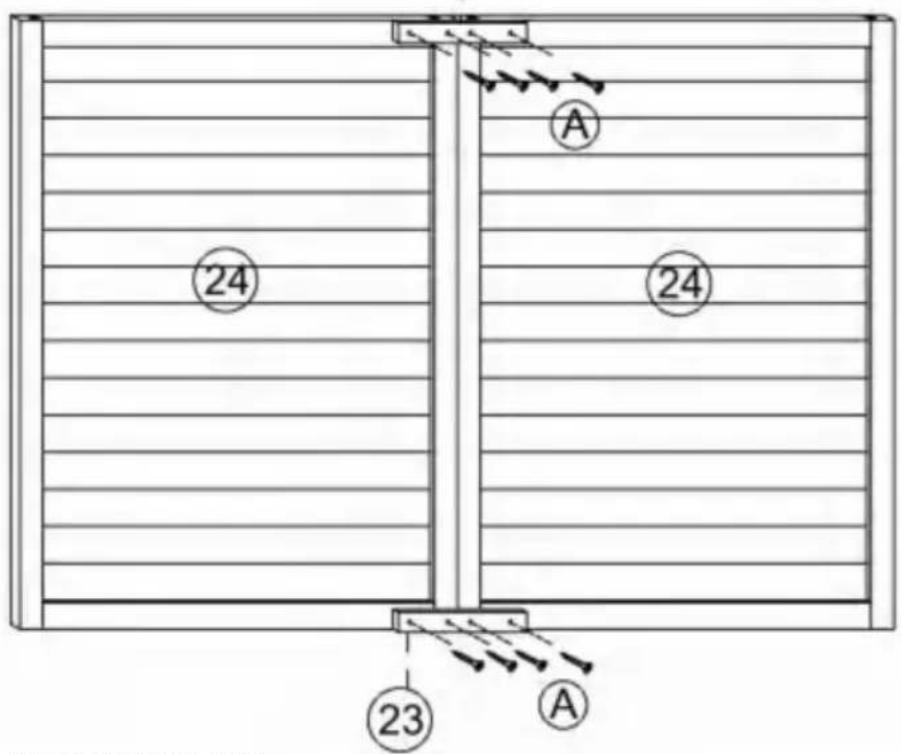

text_image A 24 24 23 A

Assemblage des panneaux de porte :

Assemblez les blocs de bois (23x2) à l'arrière.

Remarque : il y a des trous de positionnement sur le panneau de porte, veuillez aligner les vis avec le petit trous pour assembler.

18

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 19

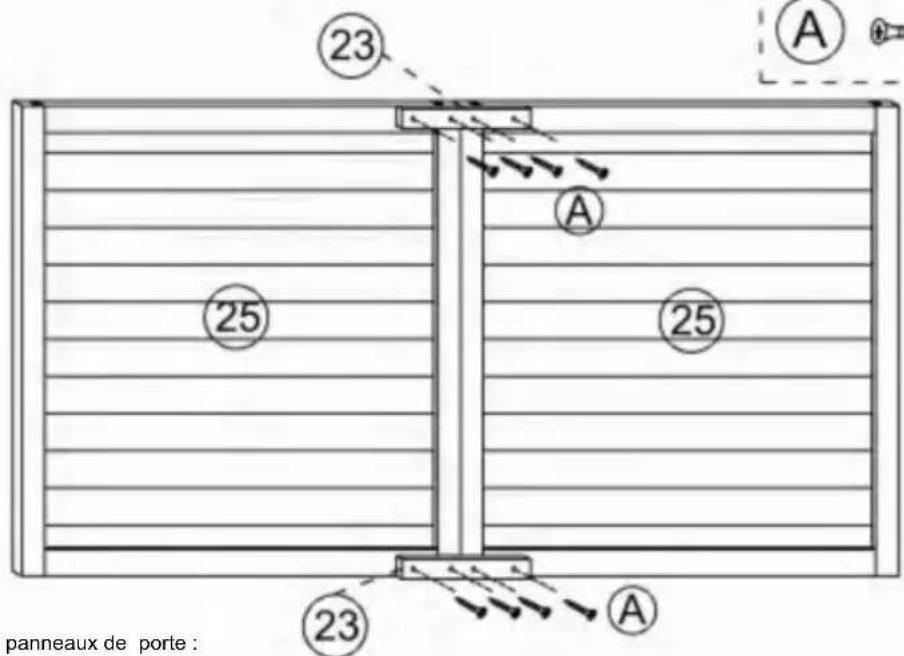

text_image 23 A 25 25 23 A panneaux de porte :

Assemblage des panneaux de porte :

Assemblez les blocs de bois (23x2) à l'arrière.

Remarque : il y a des trous de positionnement sur le panneau de porte, veuillez aligner les vis avec le petit trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 20

text_image 19 H 25 25 H H H X4

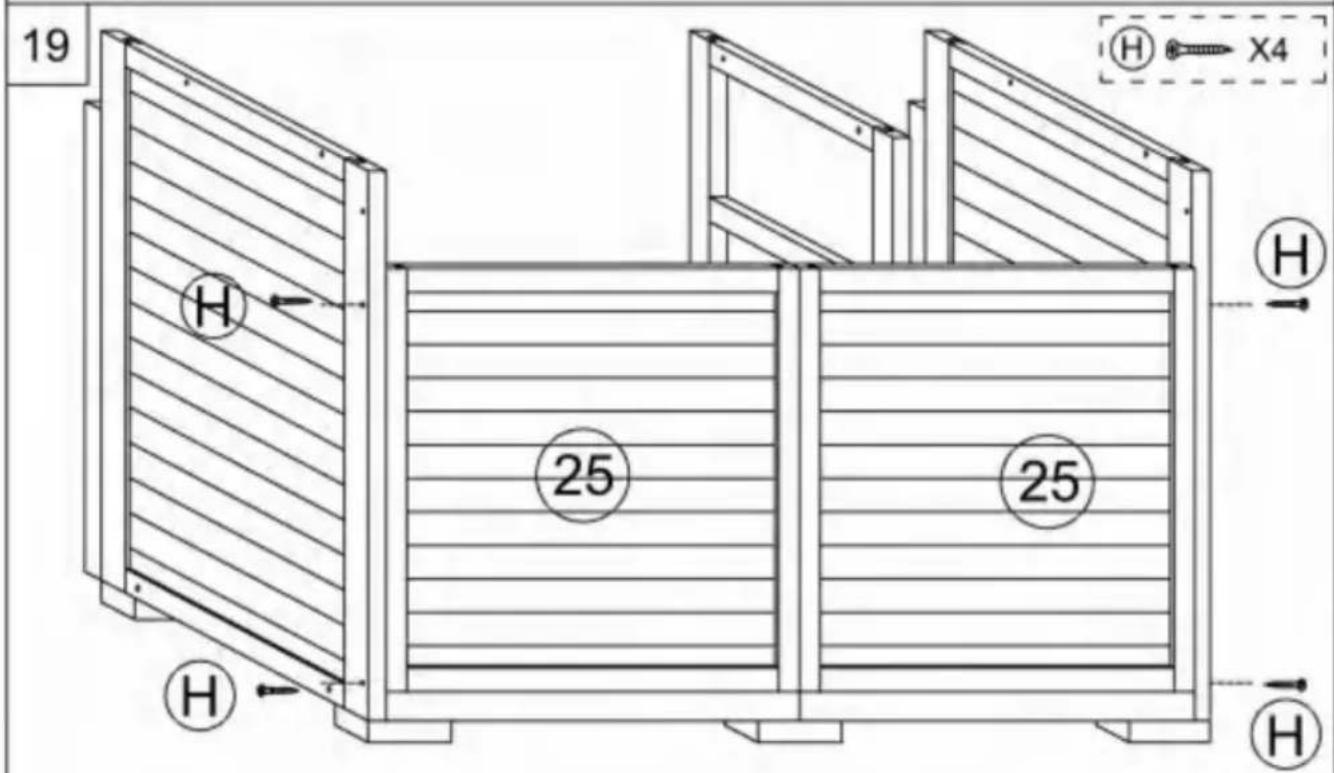

Assemblage du panneau de porte (arrière) :

Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 21

text_image 20 17 18 D 21 22 D X2

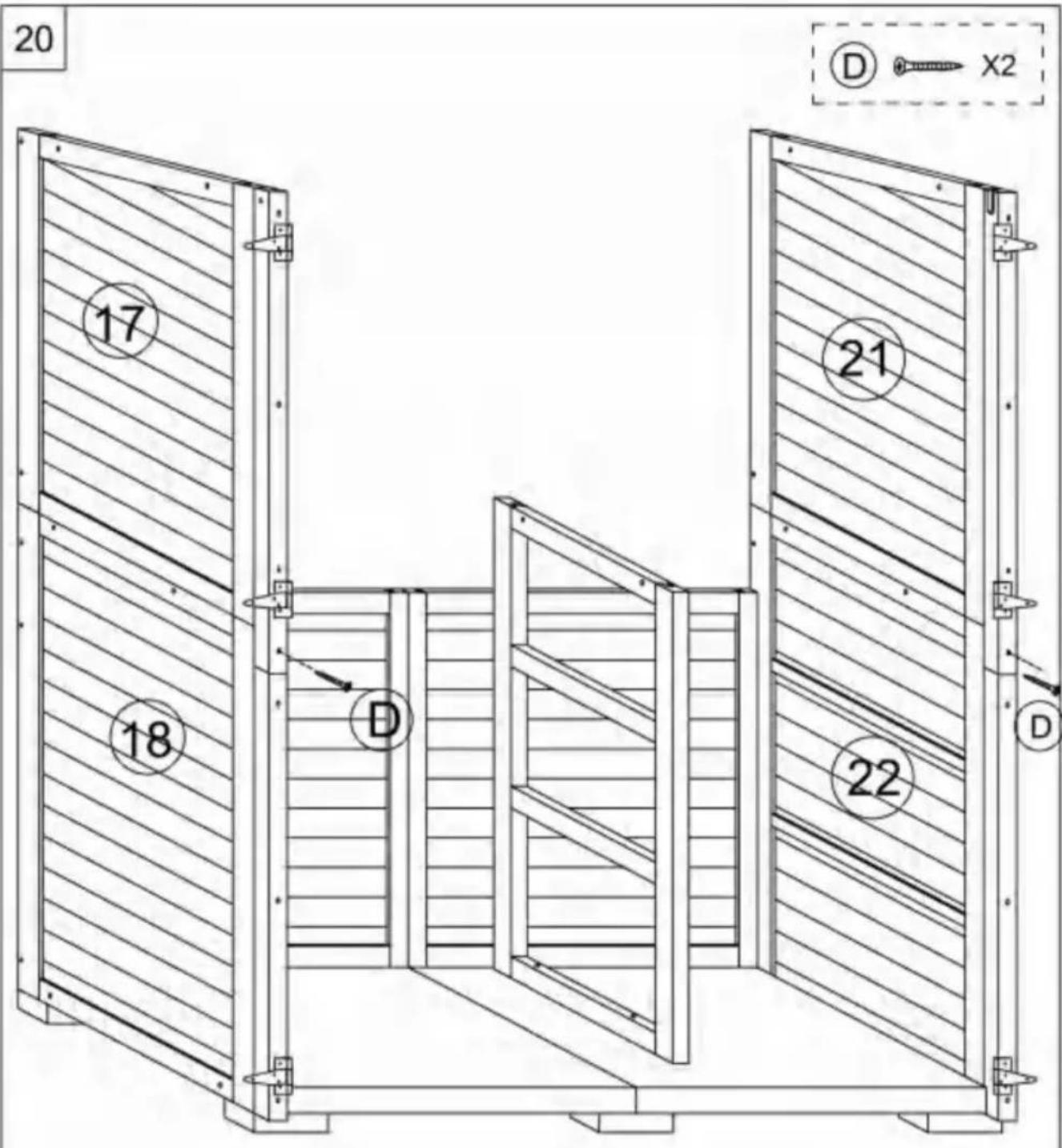

Assemblage des panneaux latéraux (en haut) :
Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 22

text_image 21 H X6 H 24 24 H H H H

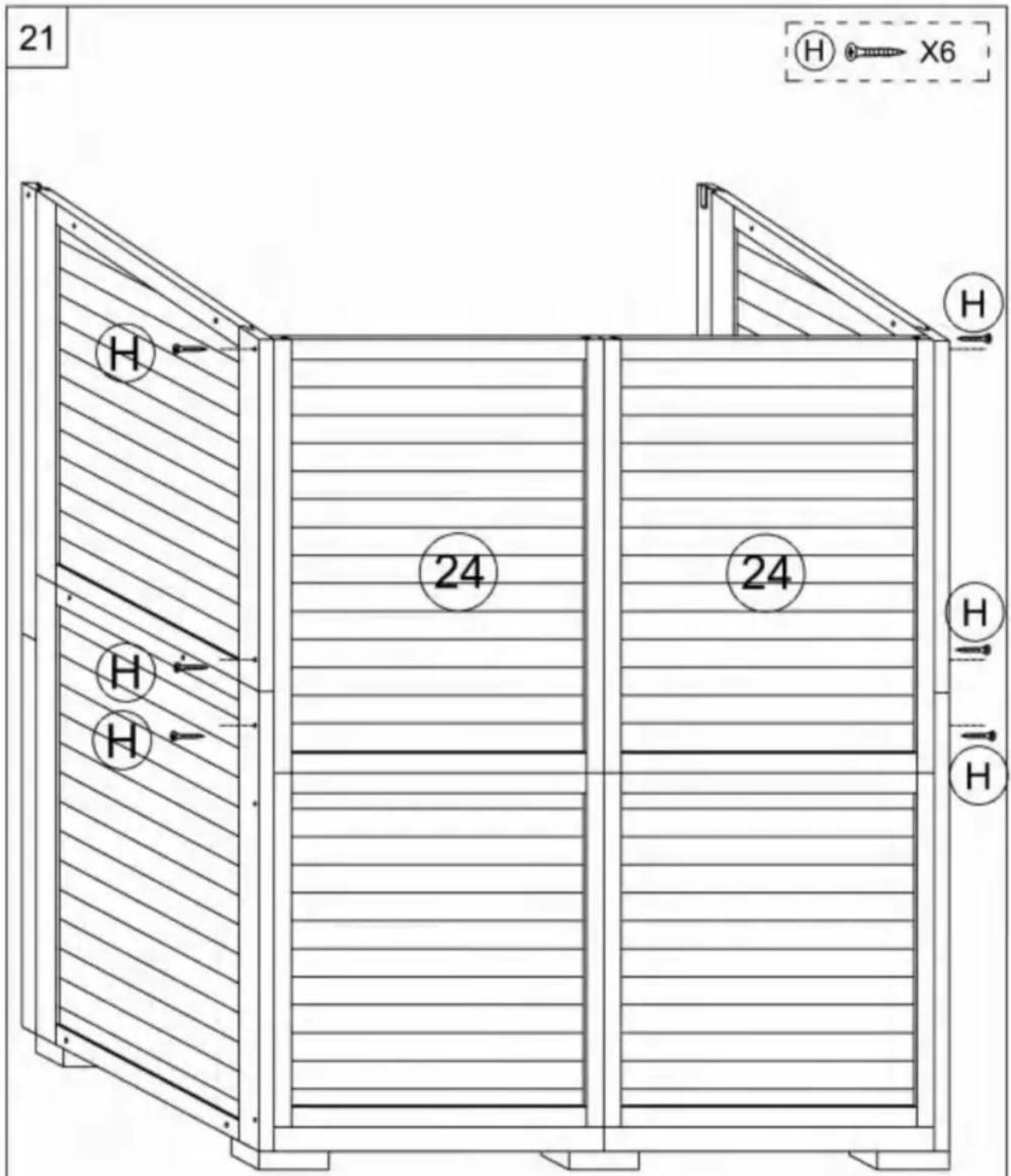

Assemblage des panneaux latéraux (arrière) :
Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 23

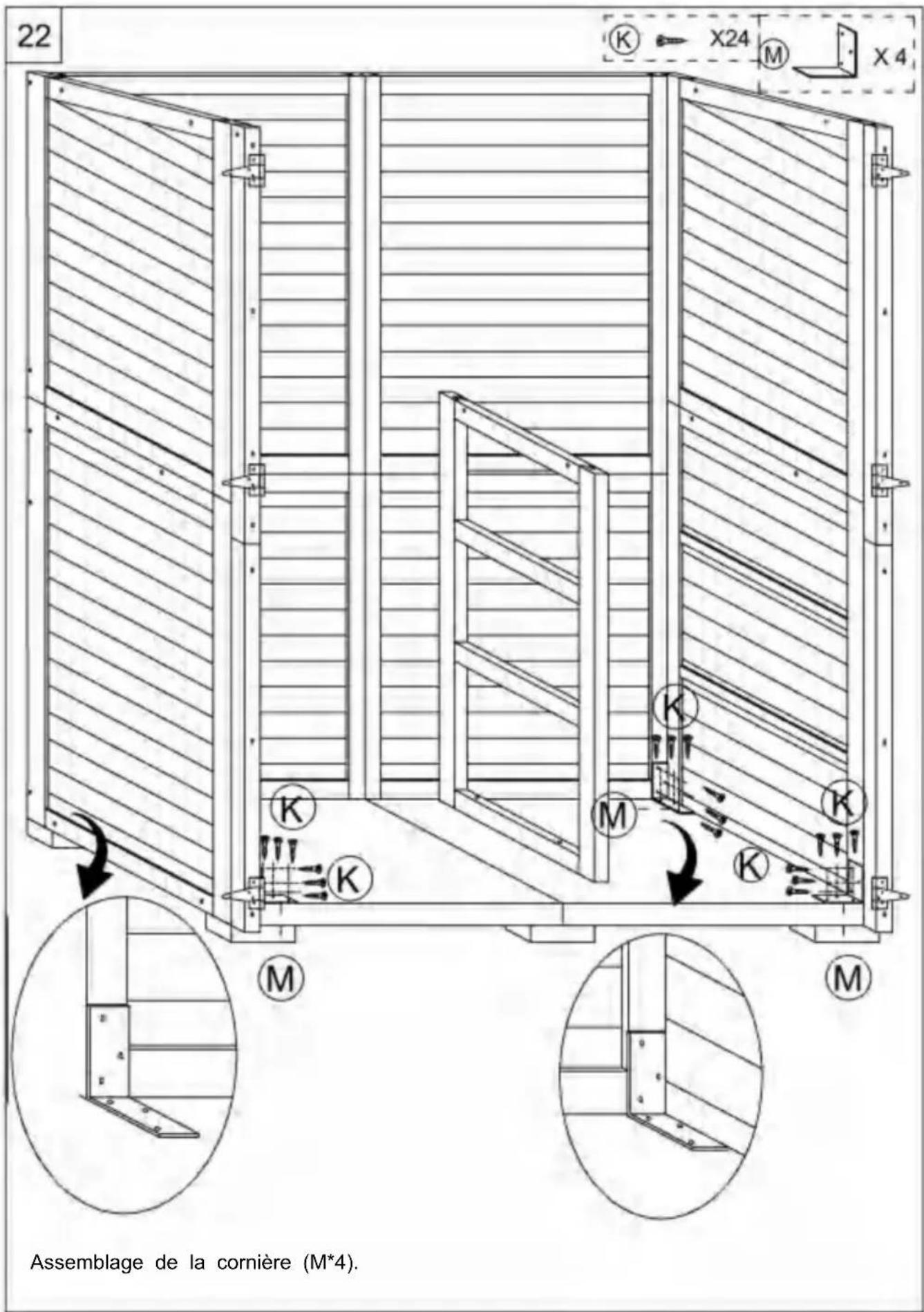

text_image 22 K X24 M X4 Assemblage de la cornière (M*4).

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 24

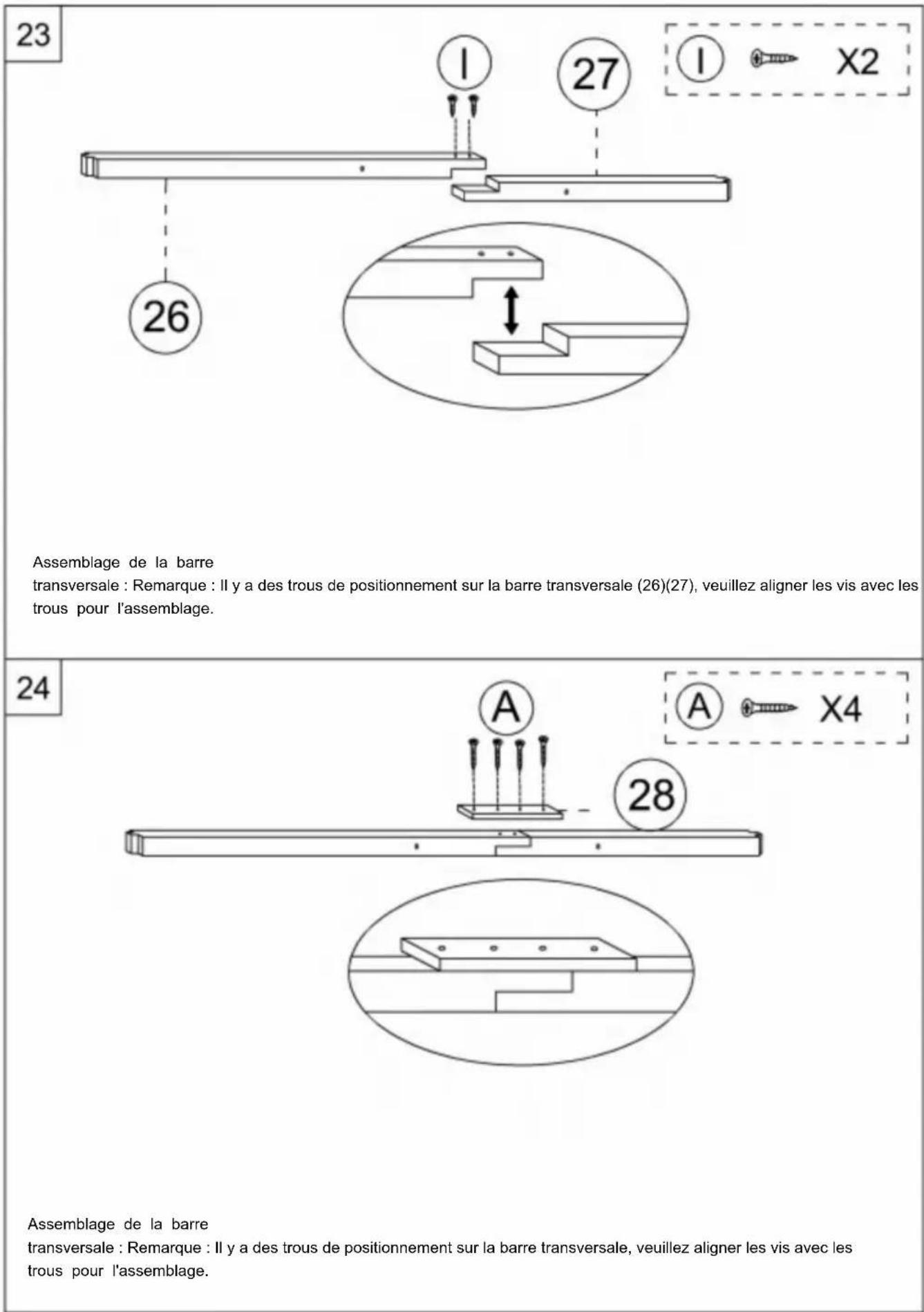

text_image 23 Assemblage de la barre transversale : Remarque : Il y a des trous de positionnement sur la barre transversale (26)(27), veuillez aligner les vis avec les trous pour l'assemblage. 24 Assemblage de la barre transversale : Remarque : Il y a des trous de positionnement sur la barre transversale, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 25

text_image 25 D X2 D

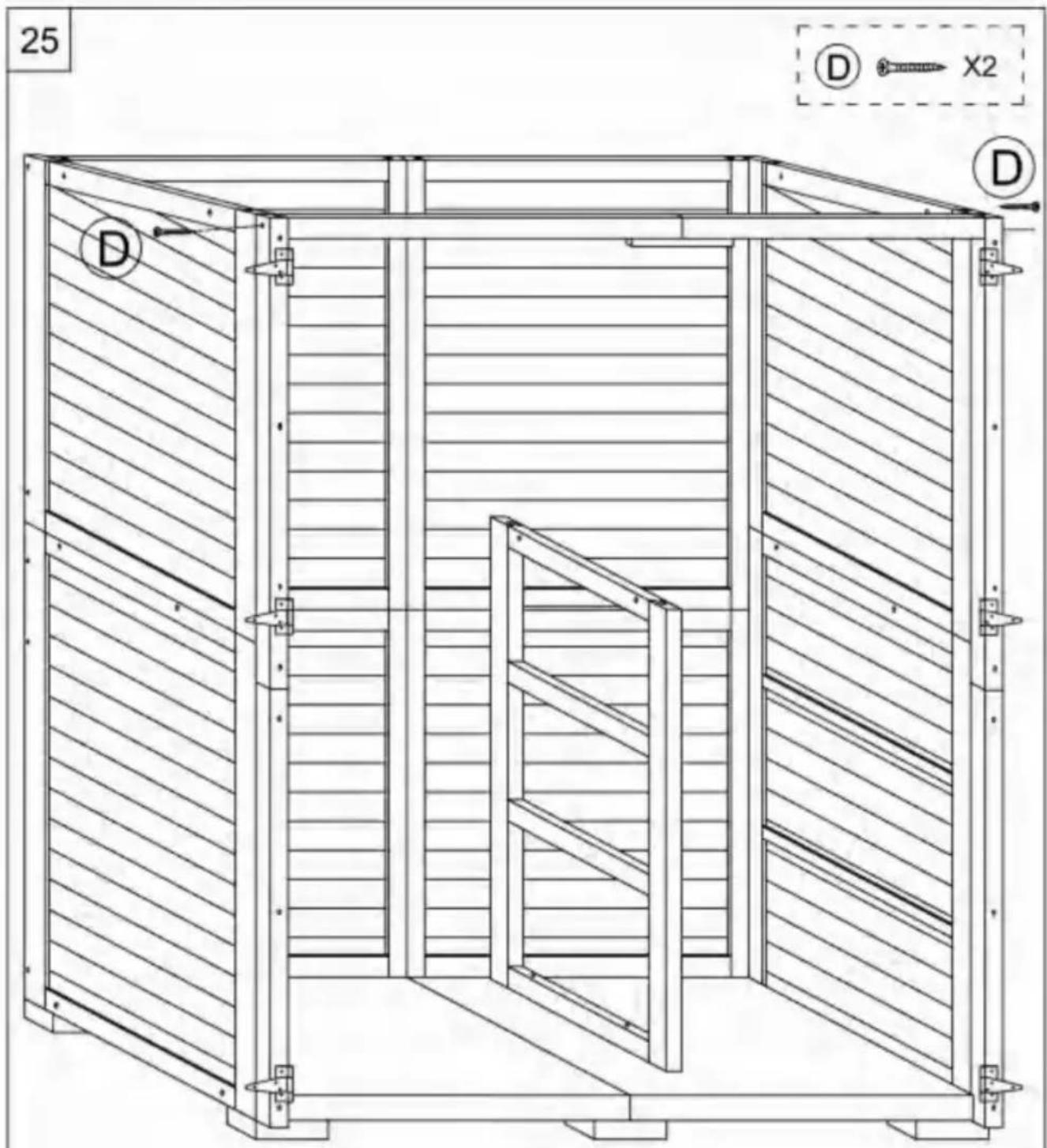

Assemblage de la barre
transversale : Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 26

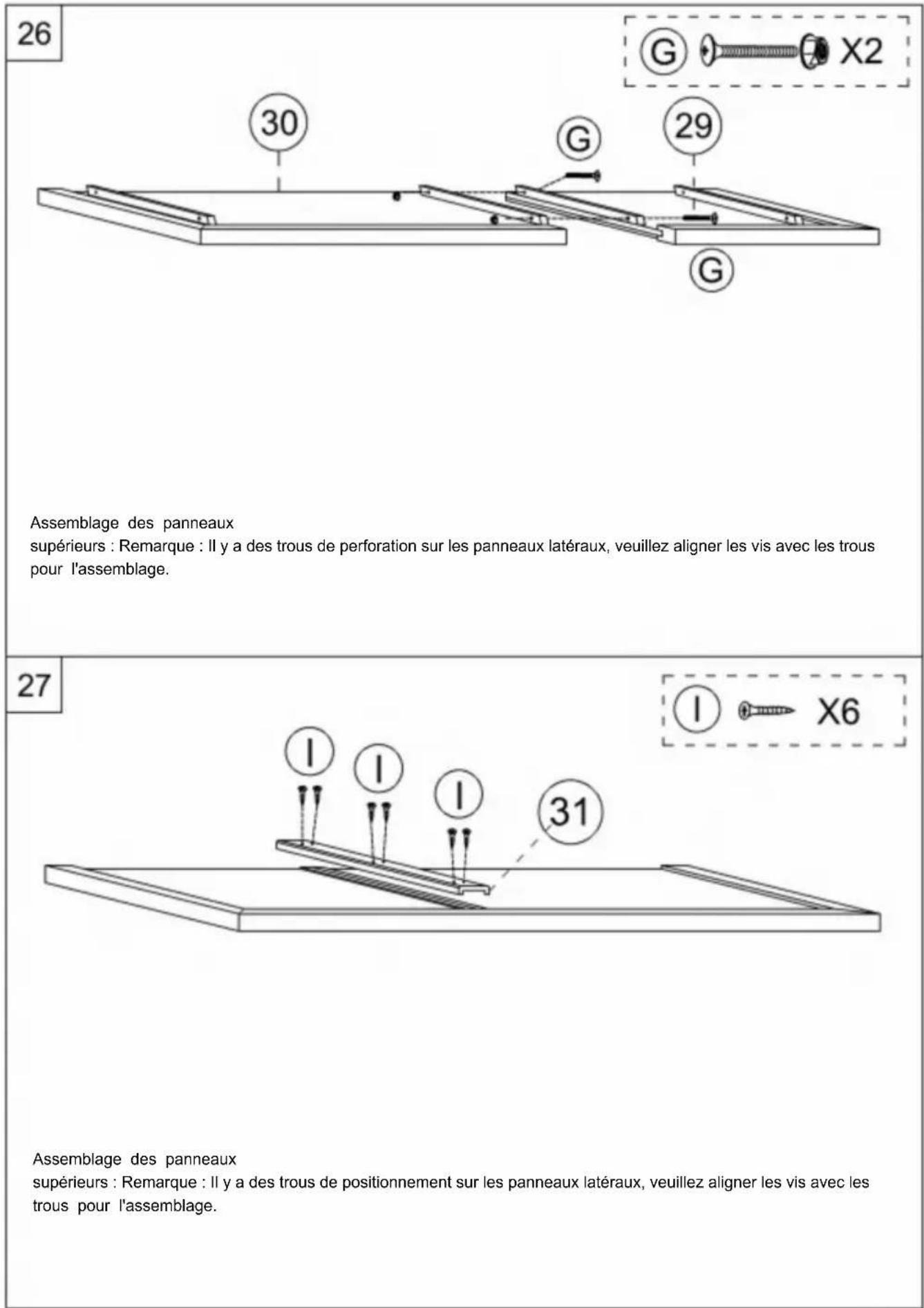

text_image 26 Assemblage des panneaux supérieurs : Remarque : Il y a des trous de perforation sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage. 27 Assemblage des panneaux supérieurs : Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 27

text_image 28 F X4 F F

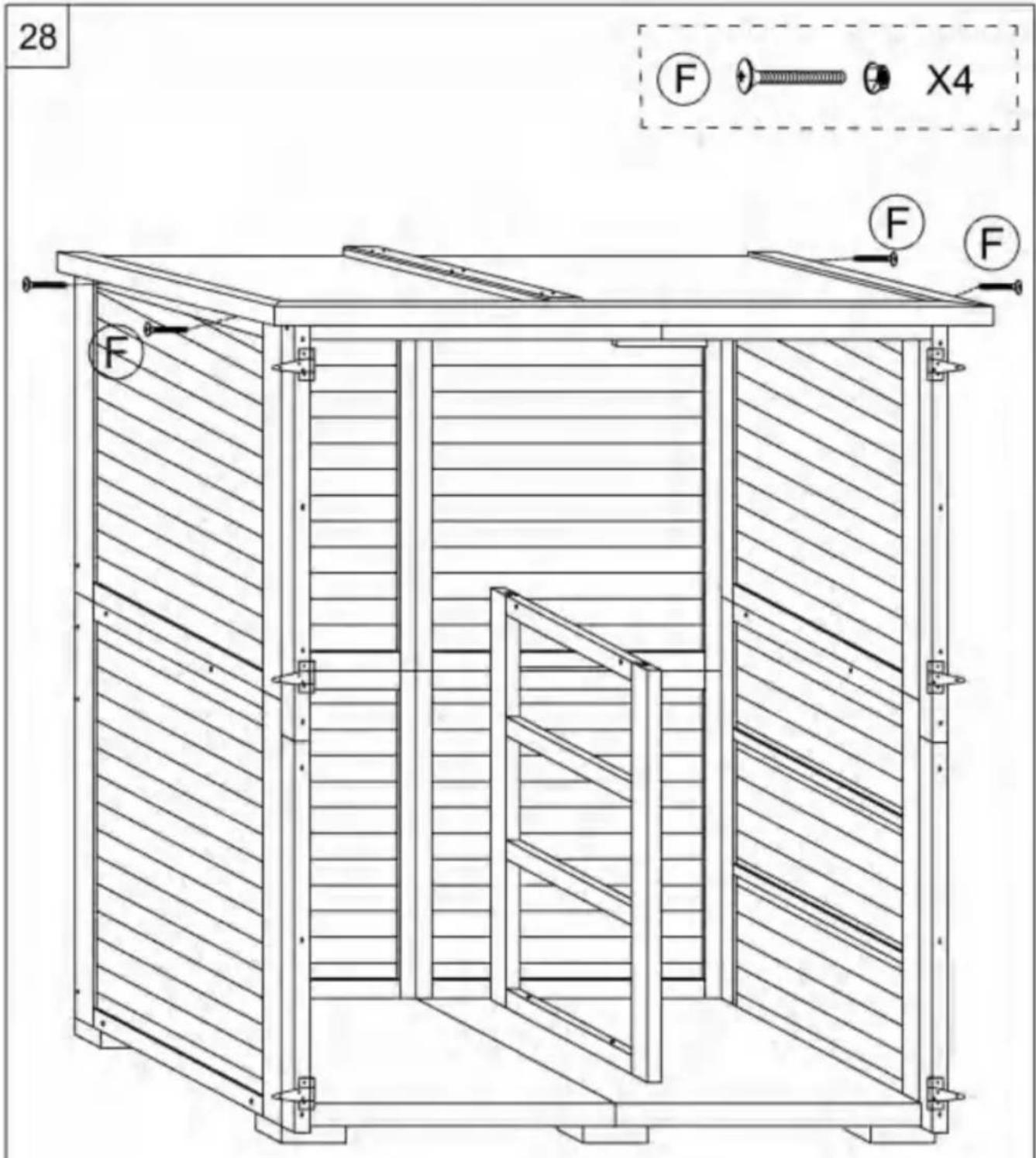

Assemblage des panneaux
supérieurs : Remarque : Il y a des trous de perforation sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

29

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 28

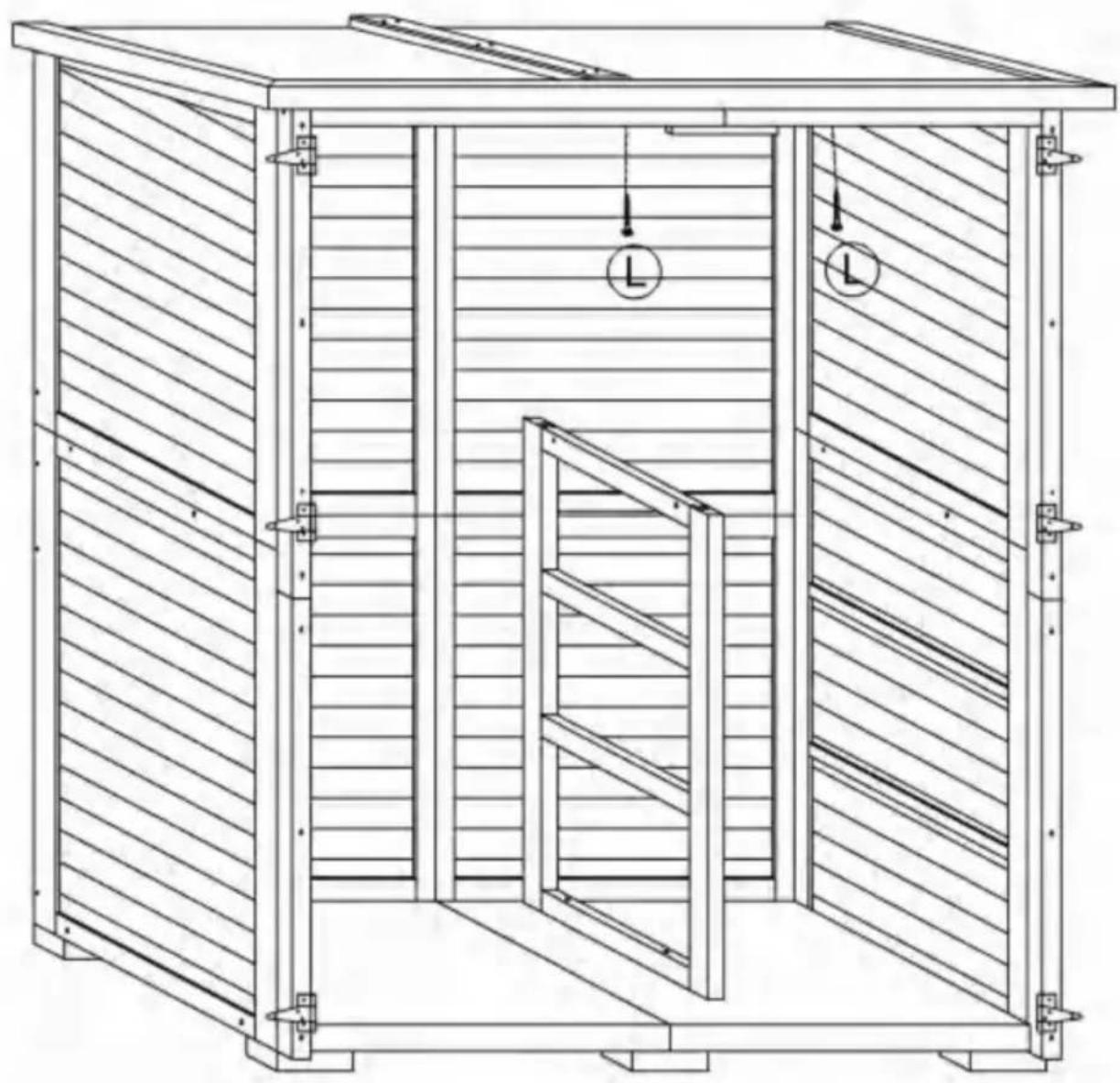

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 29

Assemblage des panneaux
supérieurs : Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 30

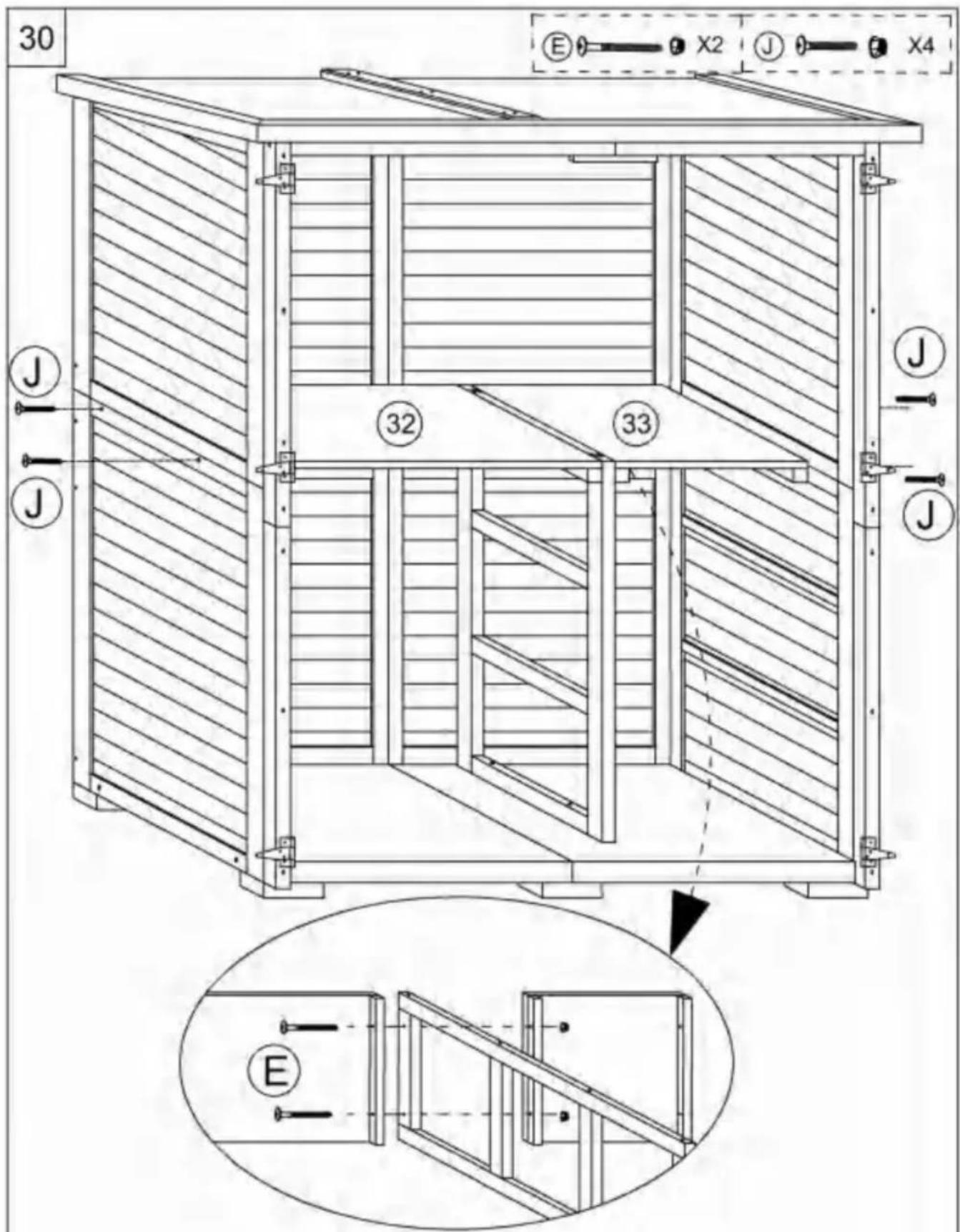

Assemblage de
l'appartement : Remarque : Il y a des trous de perforation sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.

31
Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 31

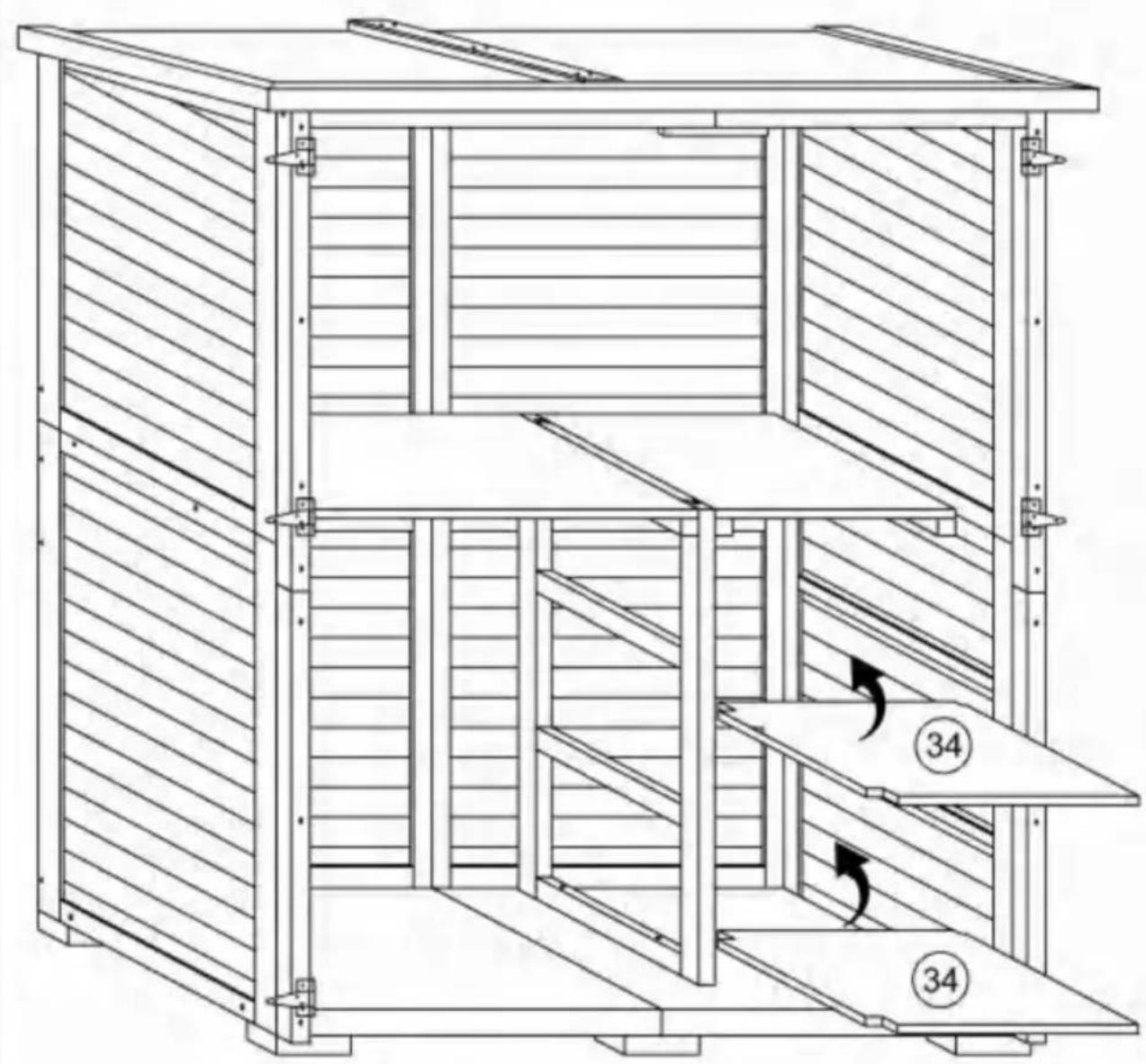

Assemblage de l'appartement.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 32

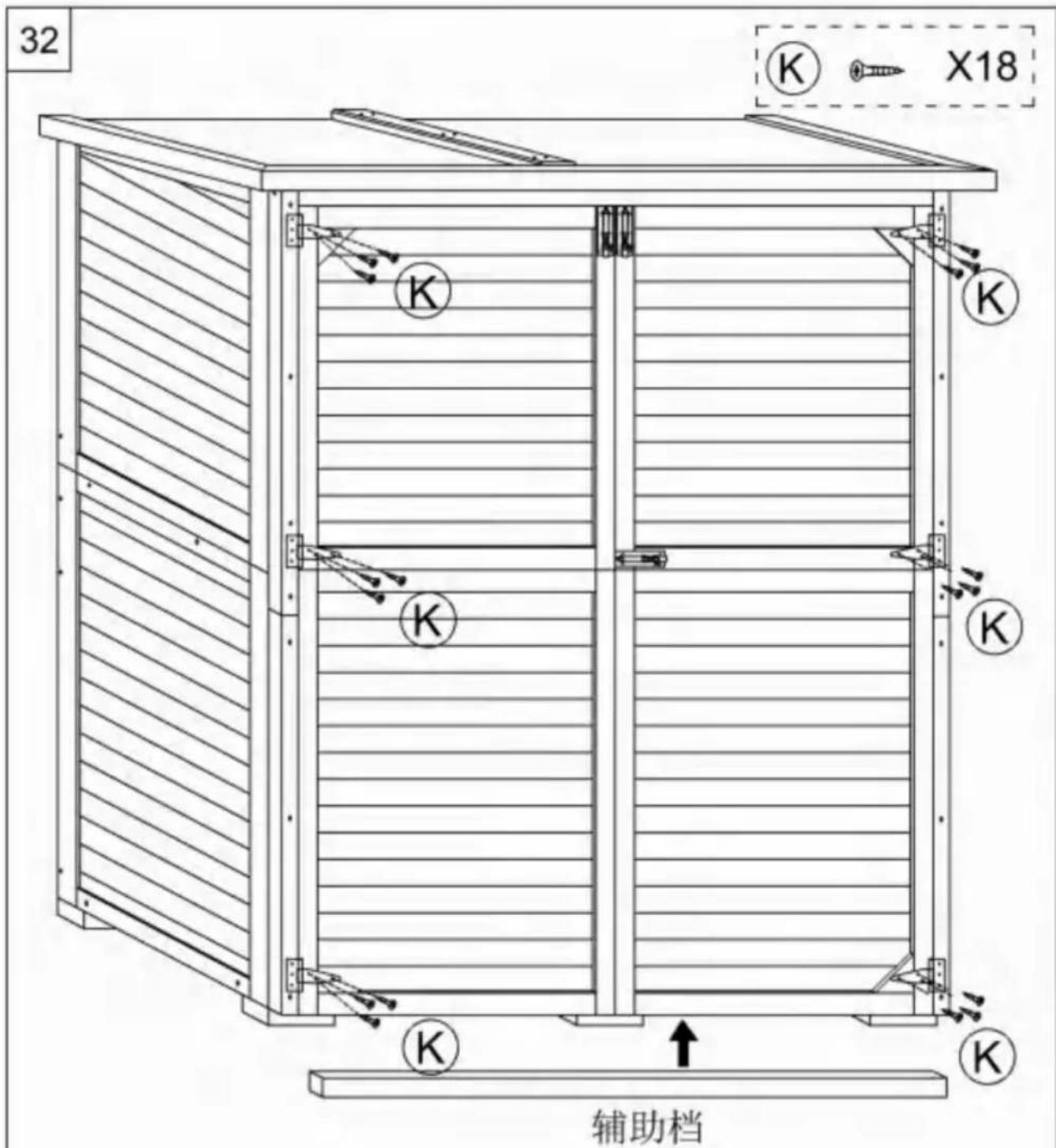

Assemblage des
portes : Placez d'abord la bande de montage auxiliaire sur le sol ;
La porte est ensuite placée sur la bande de montage auxiliaire ;
Fixez la porte avec les charnières avec des vis.
Remarque : il y a des trous de positionnement sur la porte, veuillez aligner les vis avec les trous pour assembler.

Vevor HL-002 - CONSERVEZ CES INSTRUCTIONS - 33

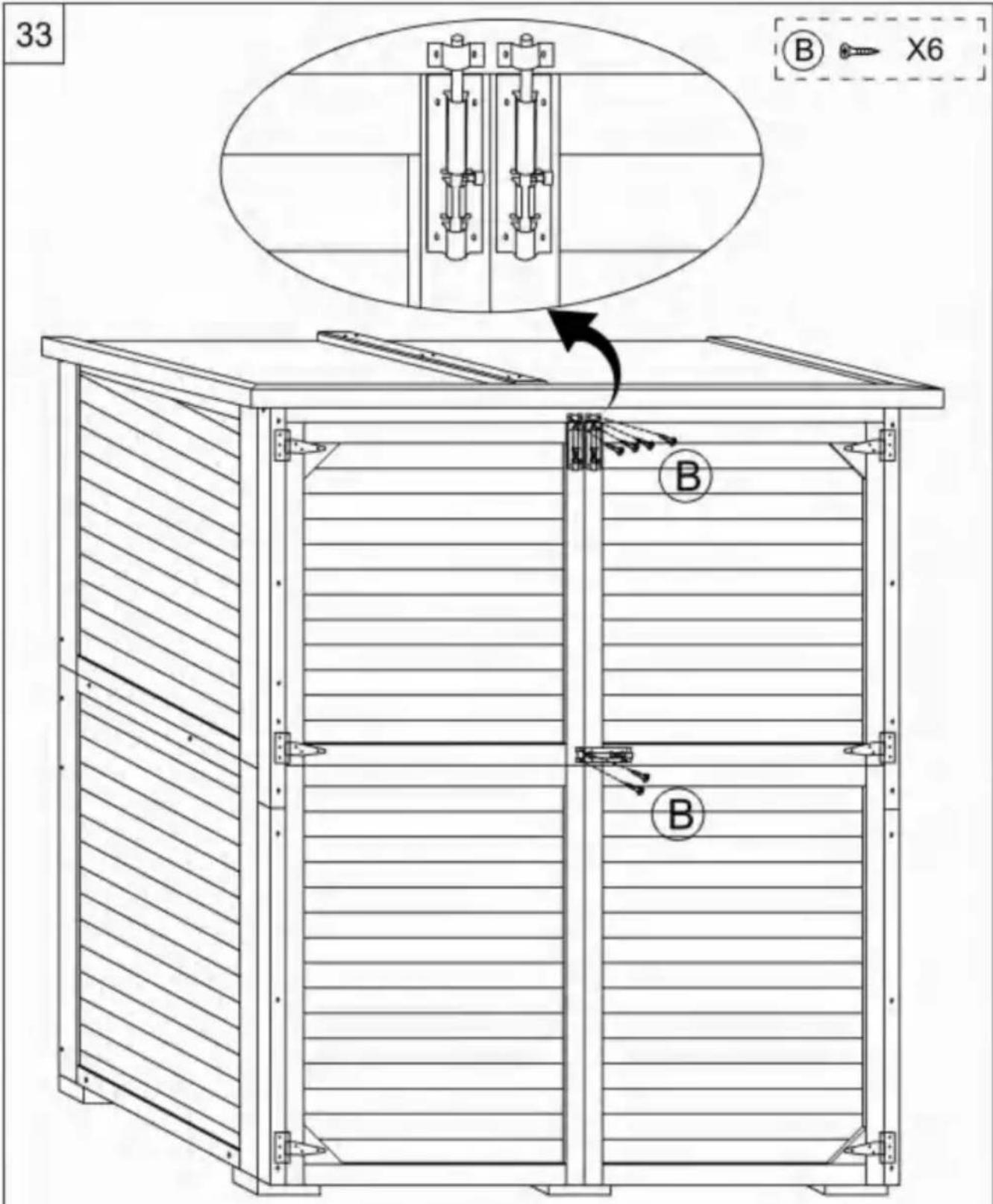

Assemblage du loquet :
Remarque : Il y a des trous de positionnement sur les panneaux latéraux, veuillez aligner les vis avec les trous pour l'assemblage.
