BRUKSANVISNING HL-002 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support

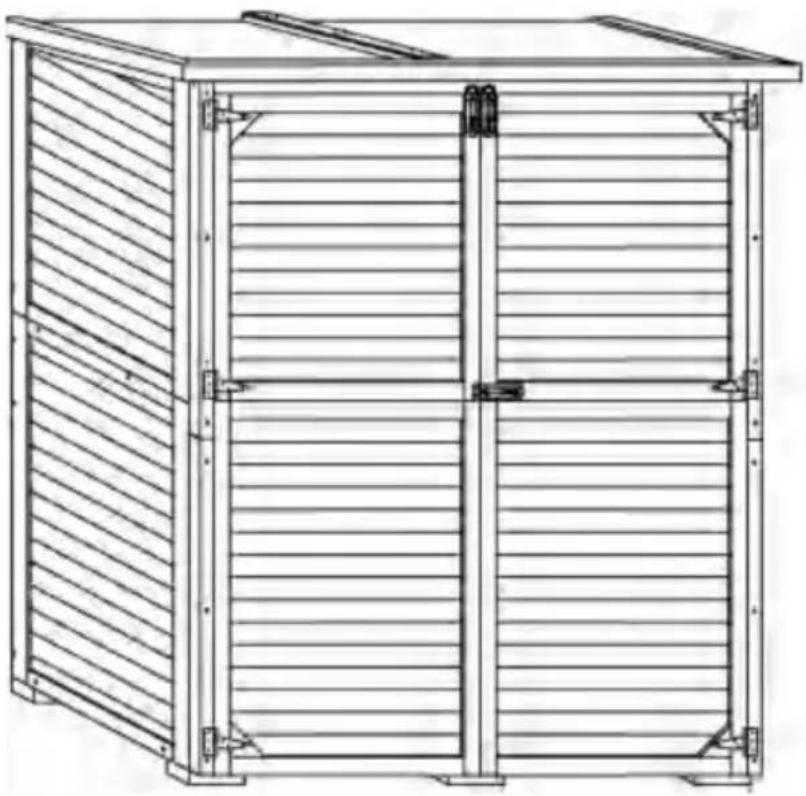

PLATTA UTOMHUSSKÅP
ANVÄNDARMANUAL
MODELL: HL-002
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
HL-002
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk support och e-garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Säkerhetsåtgärder
WARNING:
Läs dessa instruktioner innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada. de grundläggande försiktighetsåtgärderna bör alltid följas, inklusive följande:
- Det platta utomhusskåpet får inte användas eller förvaras i riskområden. Det är det inte tillåtet att använda apparaten på farliga platser.
- Det platta utomhusskåpet måste kontrolleras för att säkerställa att det är korrekt fungerande och fungerar säkert före användning. Annars måste apparaten inte användas.
- Håll skåpsdörren stängd och låst för att förhindra att regn kommer in.
- Operatören måste använda det platta utomhusskåpet på rätt sätt. Han måste överväga de lokala förhållandena och måste uppmärksamma tredje part, i synnerhet barn, när du arbetar med det platta utomhusskåpet.
- Detta platta utomhusskåp är inte avsett att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller saknar erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller instrueras av dessa personer om användningen av enheten. Barn borde övervakas för att säkerställa att de inte leker med det platta utomhusskåpet.
SPARA DESSA INSTRUKTIONER
4

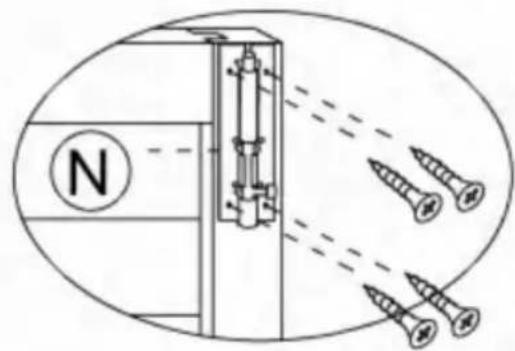

Vänd på den sammansatta dörren. Montera dörrbulten (Nx2) på framsidan.
Obs: Det finns positioneringshål på dörrpanel, vänligen rikta in skruvarna med de små hålen för att montera.
Vänd på den sammansatta dörren. Montera dörrbulten (Nx2) på framsidan.
Obs: Det finns positioneringshål på dörrpanel, vänligen rikta in skruvarna med de små hålen för att montera.

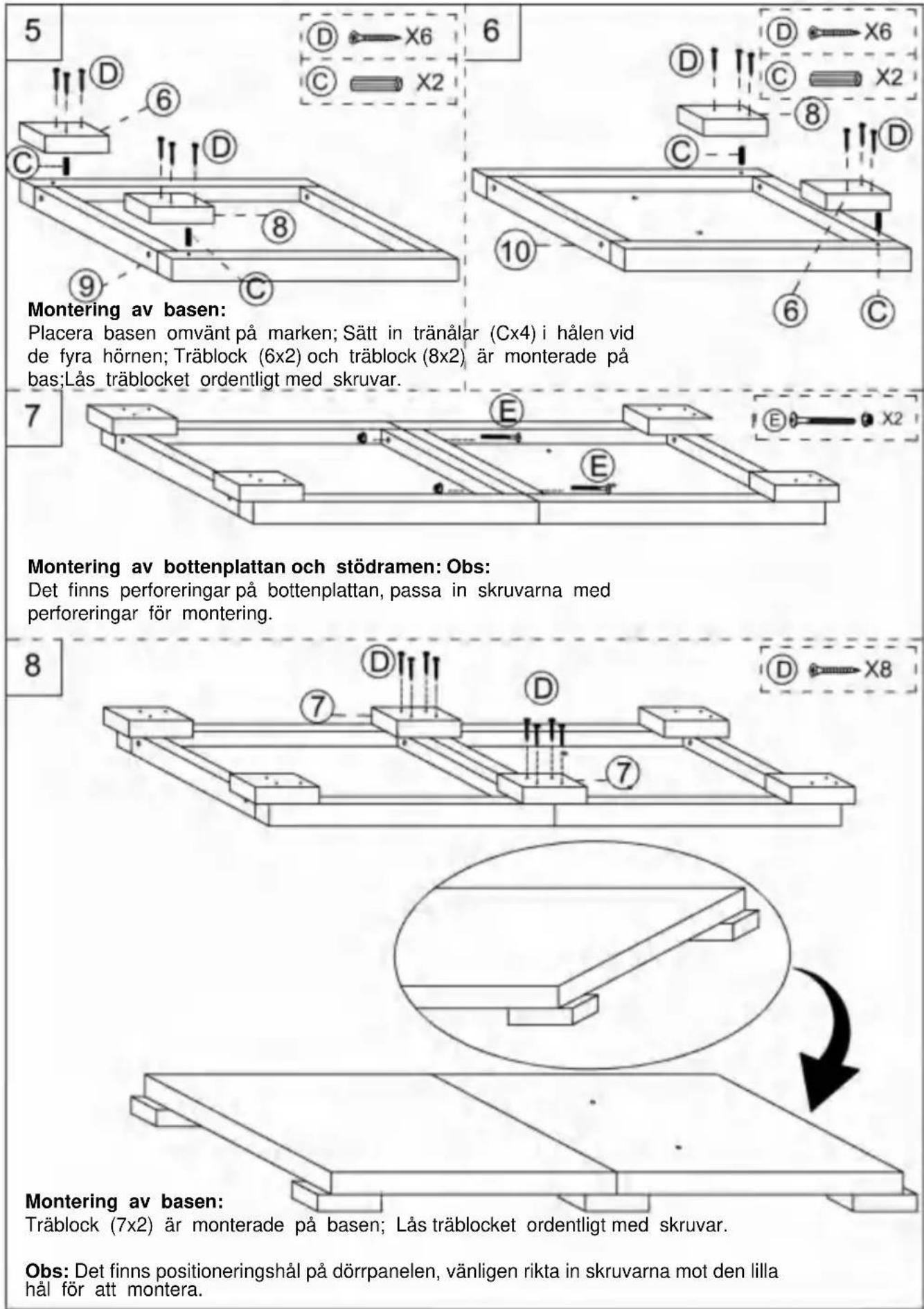

Placera basen omvänt på marken; Sätt in tränålar (Cx4) i hålen vid de fyra hörnen; Träblock (6x2) och träblock (8x2) är monterade på bas; Lås träblocket ordentligt med skruvar.
Det finns perforeringar på bottenplattan, passa in skruvarna med perforeringar för montering.
Träblock (7x2) är monterade på basen; Lås träblocket ordentligt med skruvar.
Obs: Det finns positioneringshål på dörrpanelen, vänligen rikta in skruvarna mot den lilla hål för att montera.
9


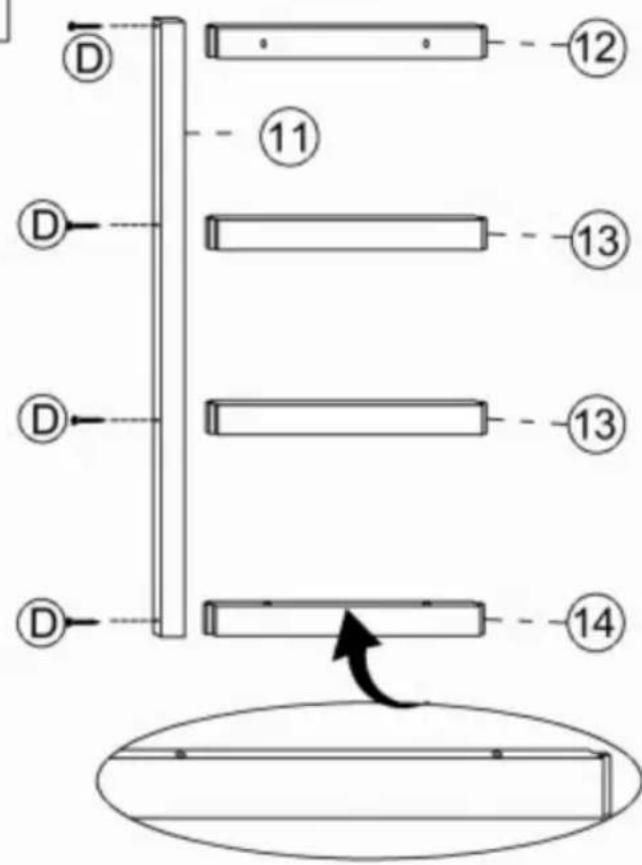

D 12 11 13 D 13 D 14
Montera den korta tvärbalken (12) & (13*2) (13) ovanpå den långa ribban (11).
Obs: Den ordning i vilken tvärbalkarna är upp och ner.
Obs: Det finns positioneringshål på tvärstången, passa in skruvarna med hålen för att montera.
10
Obs: Den ordning i vilken tvärbalkarna är upp och ner.
Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hälen att montera.


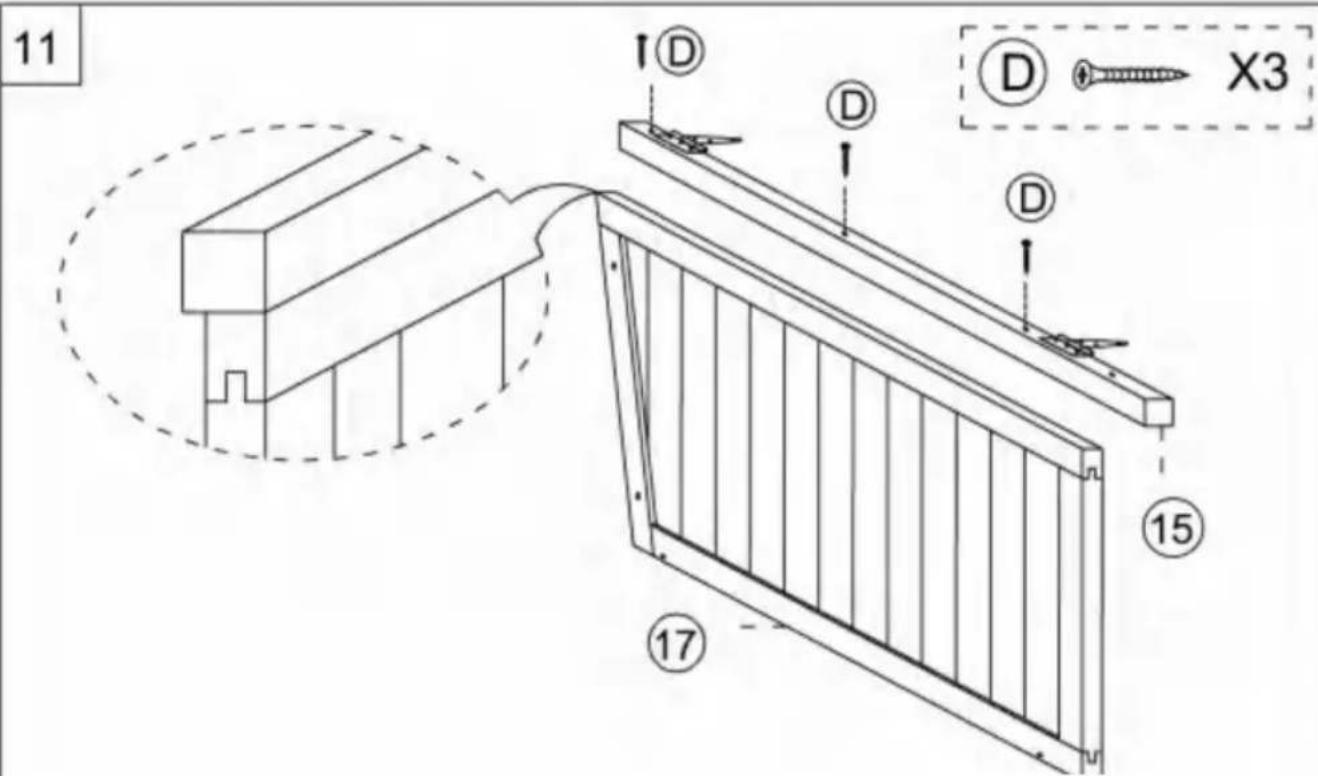

11 D D D X3 15 17Montering av sidopanelerna:
Obs: Tvärstången (15) ska vara i plan med kanten på sidoplåten (17).
Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hålen till montera.


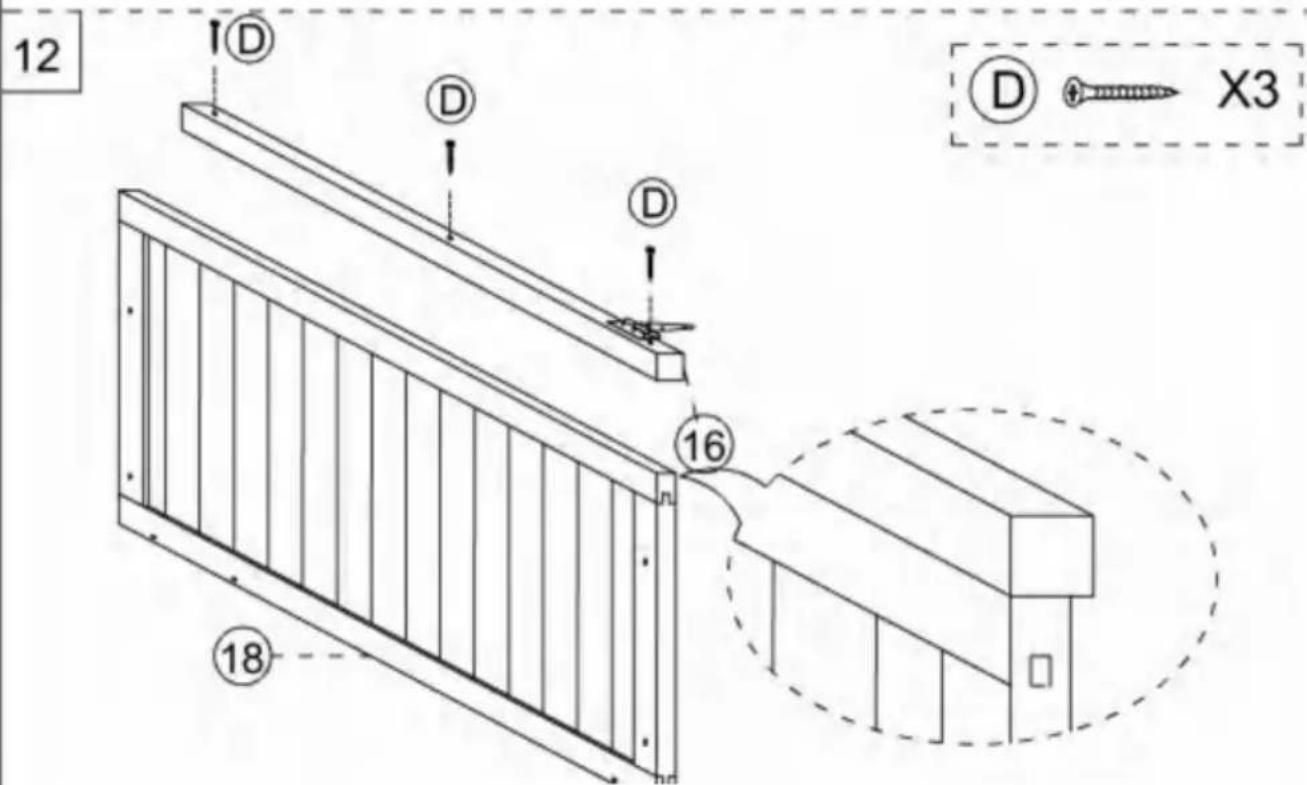

12 D D D 16 X3 18Montering av sidopanelerna:
Obs: Tvärstången (16) ska vara i jämnhöjd med kanten på sidoplåten (18).
Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hålen till montera.


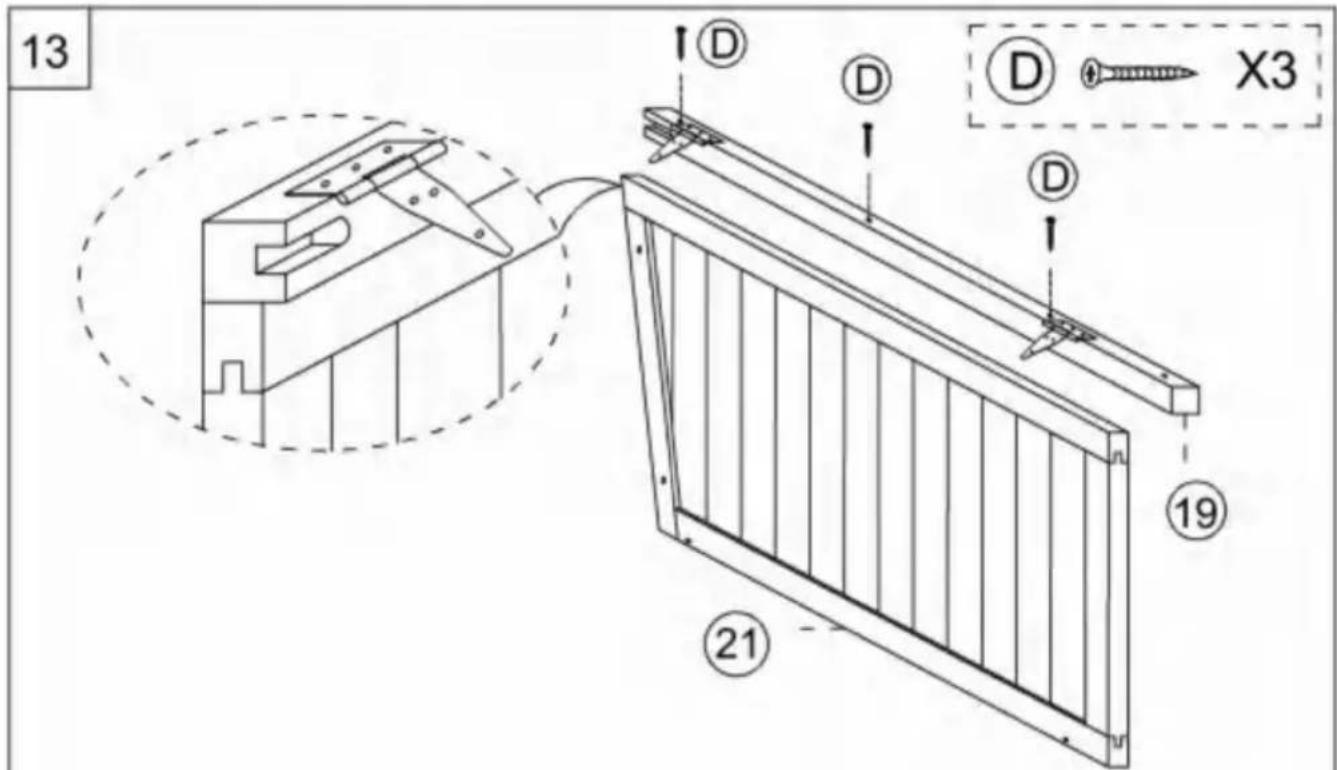

13 D D D X3 21 19Montering av sidopanelerna:
Obs: Tvärstången (19) ska vara i plan med kanten på sidoplåten (21).
Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hålen till montera.


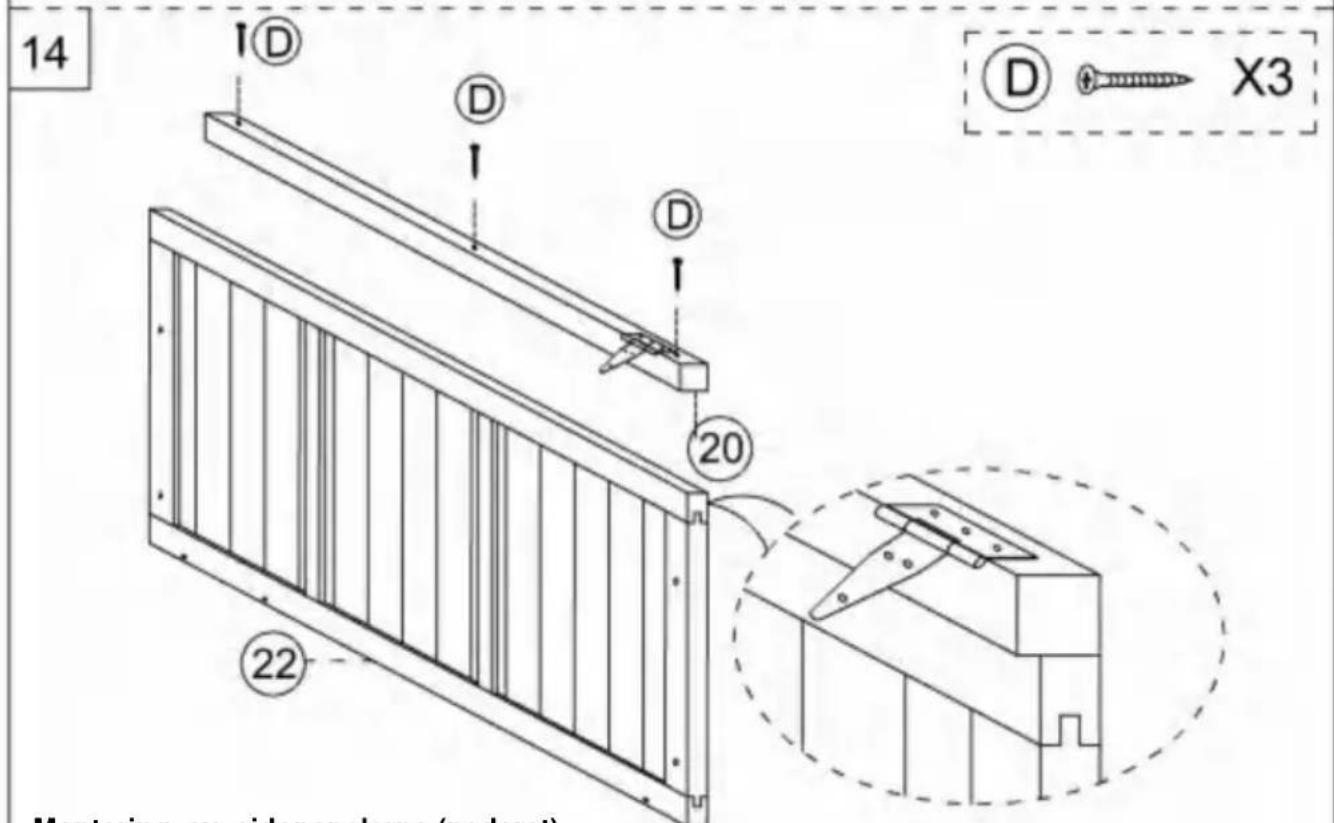

14 D D D 20 22 D X3 Montering ex sideropelamps (pedest)Montering av sidopanelerna (nederst):
Obs: Tvärstången (20) ska vara i plan med kanten på sidoplåten (22).
Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hålen till montera.


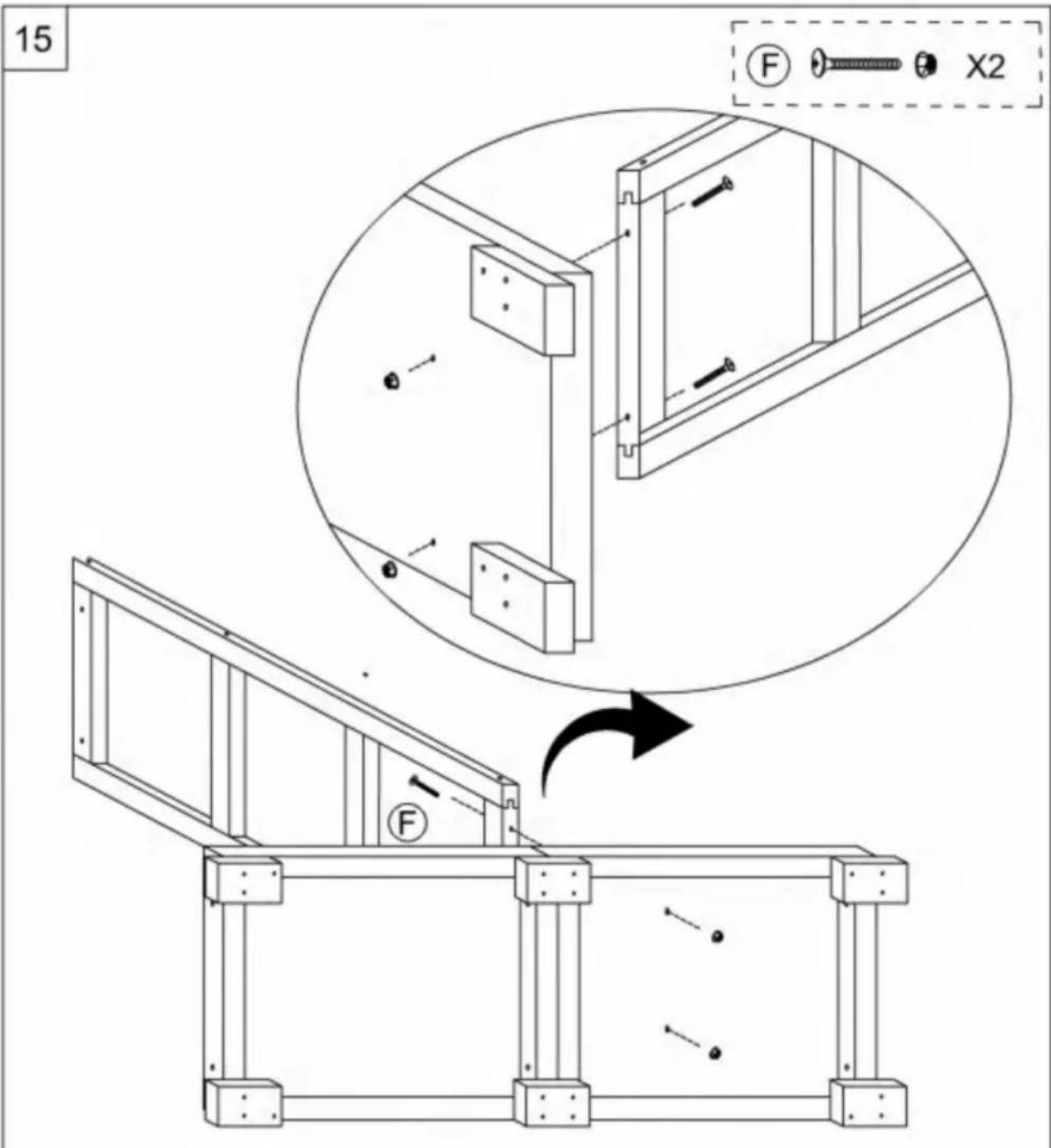

15 F X2 FMontering av bottenplatta och stödram: Obs:
Det finns perforeringar på bottenplattan och stödramen, vänligen rikta in skruvar med perforeringarna för montering.

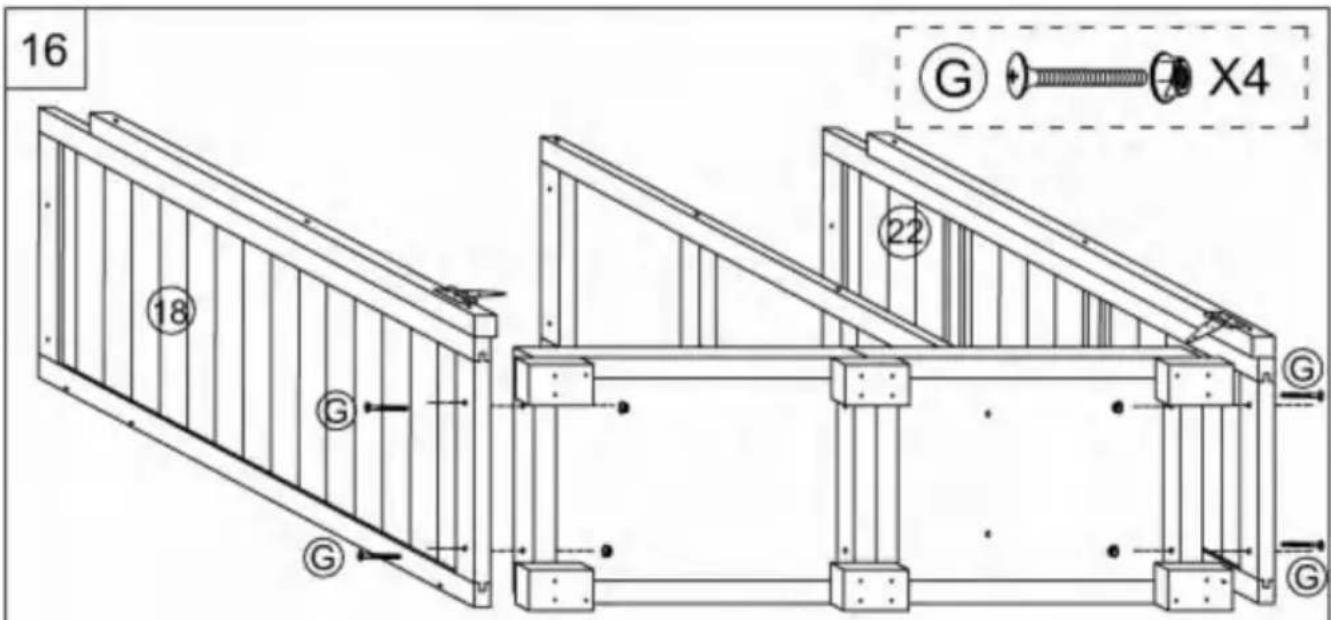

Montering av bottenplatta och sidopaneler:
Obs: Det finns perforeringar på bottenplattan och sidopanelerna, passa in skruvarna med perforeringarna för att montera.


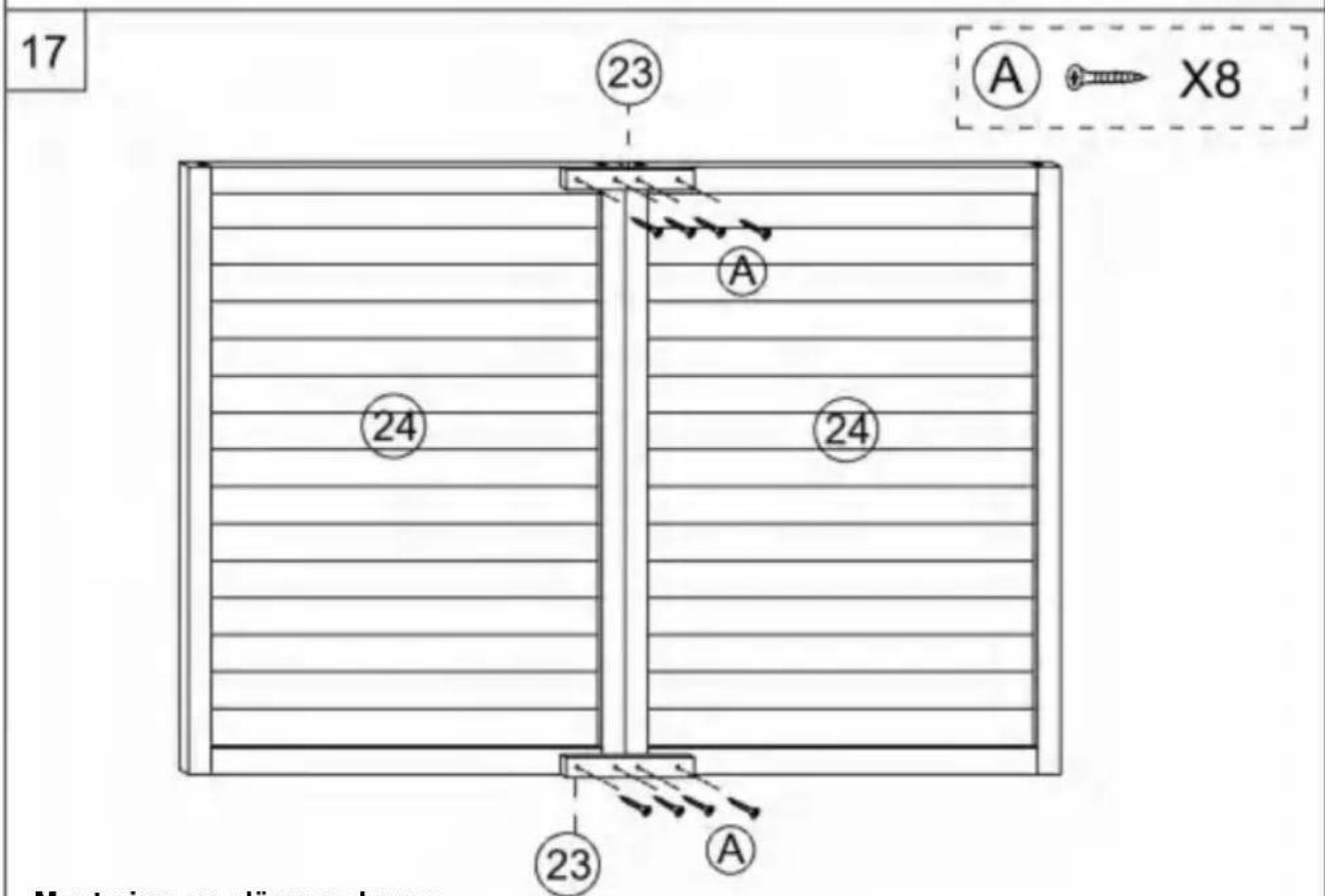

17 23 A X8 24 24 23 A Mantoring en d'ärnpanlageMontera träklossarna (23x2) på baksidan.
Obs: Det finns positioneringshål på dörrpanelen, vänligen rikta in skruvarna mot den lilla hål för att montera.
18

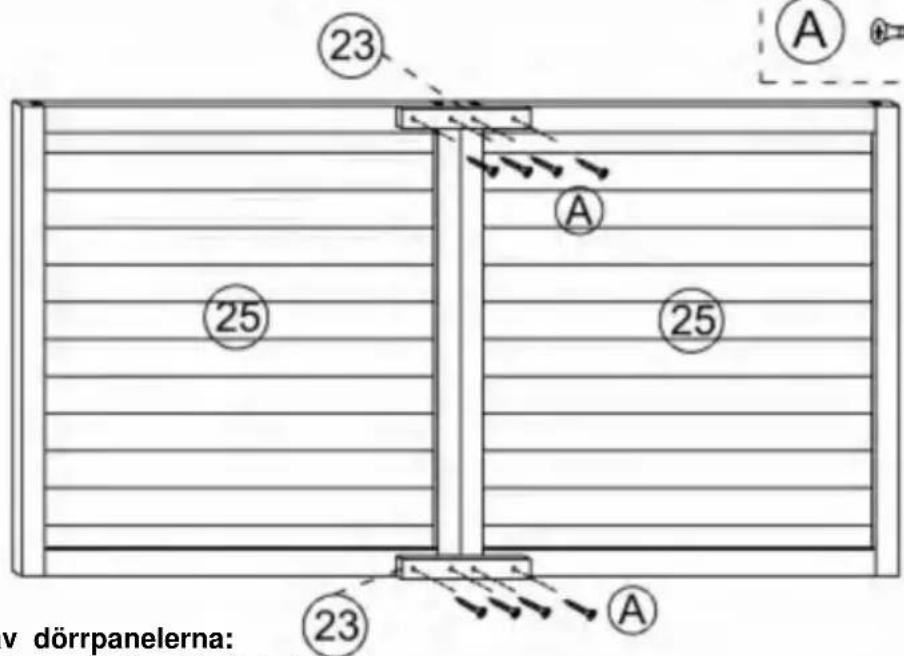

Obs: Det finns positioneringshål på dörrpanelen, vänligen rikta in skruvarna mot den lilla hål för att montera.


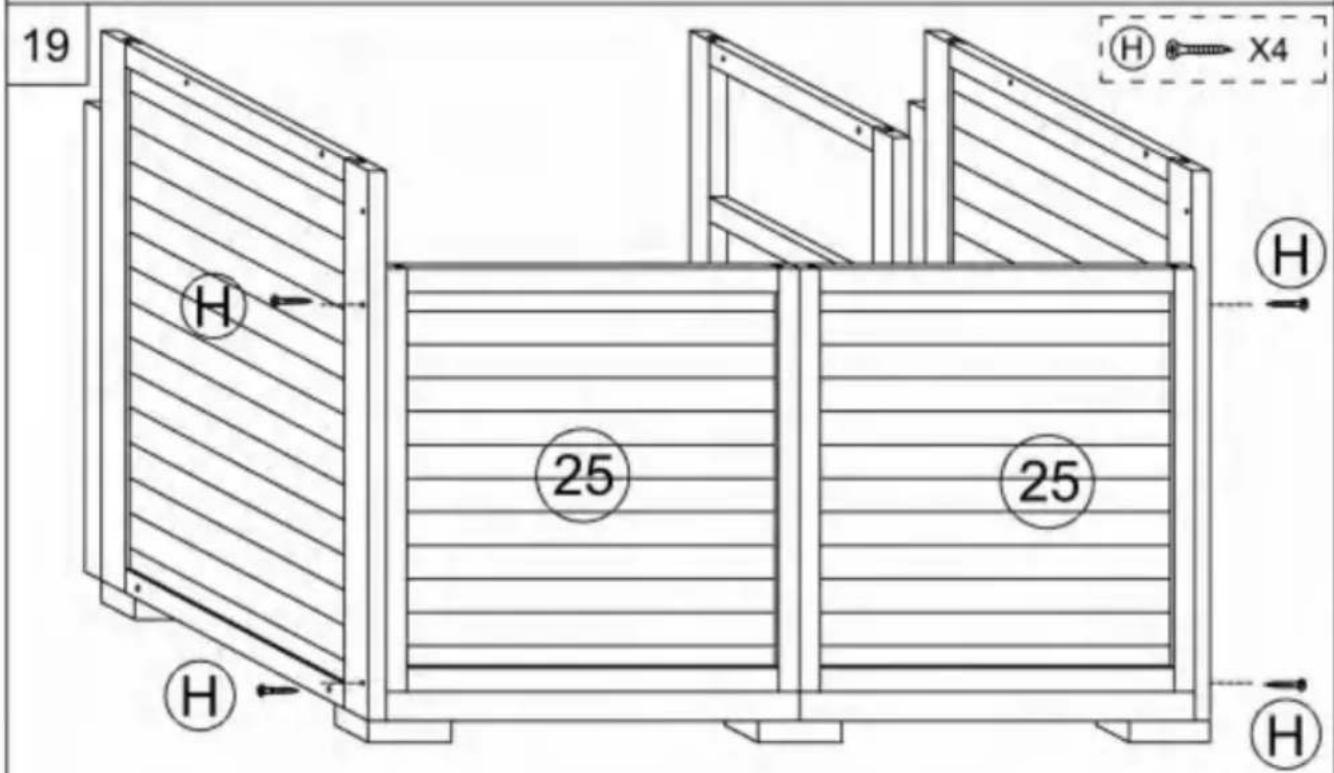

19 H 25 25 H H H X4Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hålen för montering.


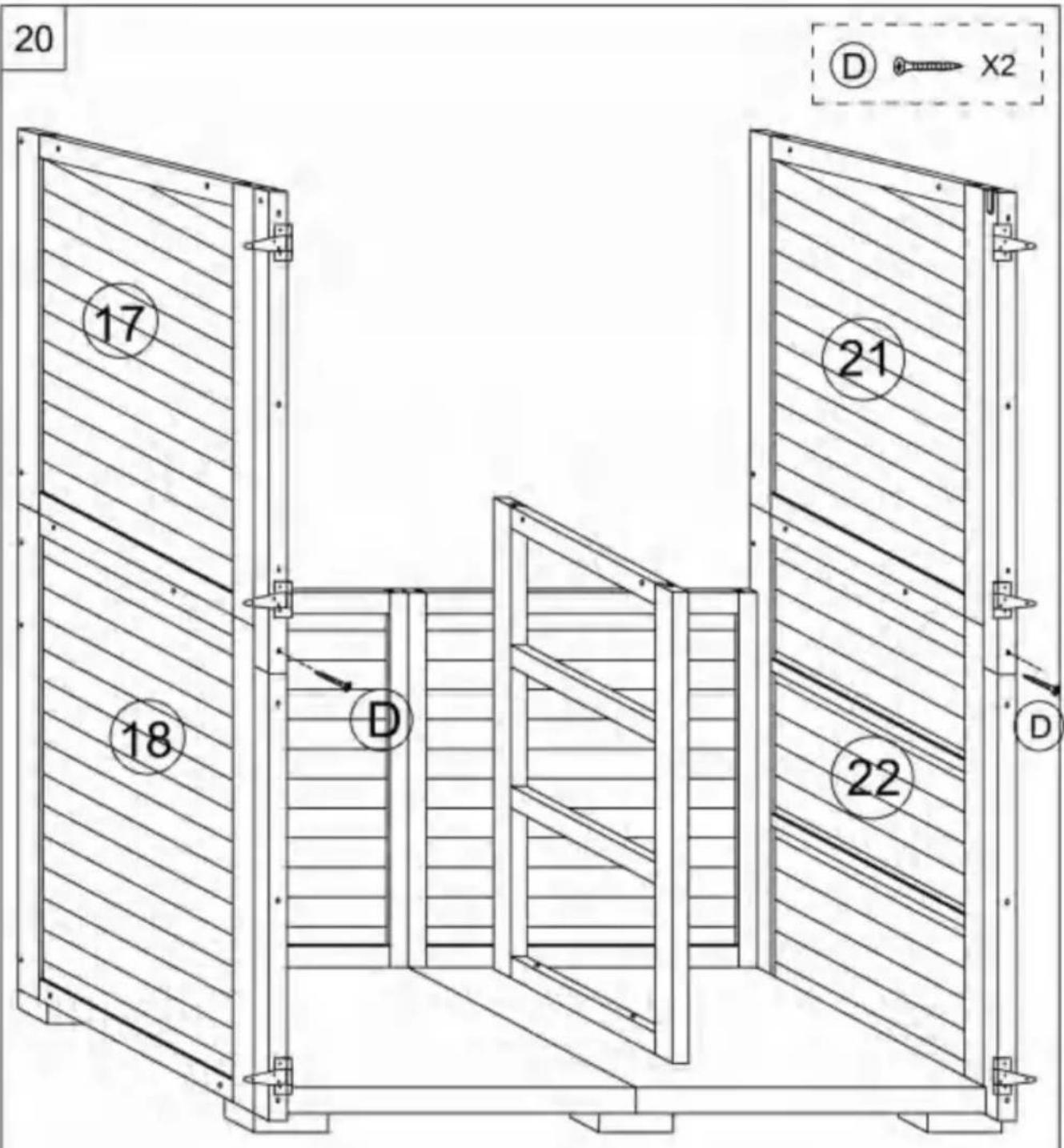

20 17 18 D 21 22 D X2Montering av sidopanelerna
(överst): Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hål för montering.


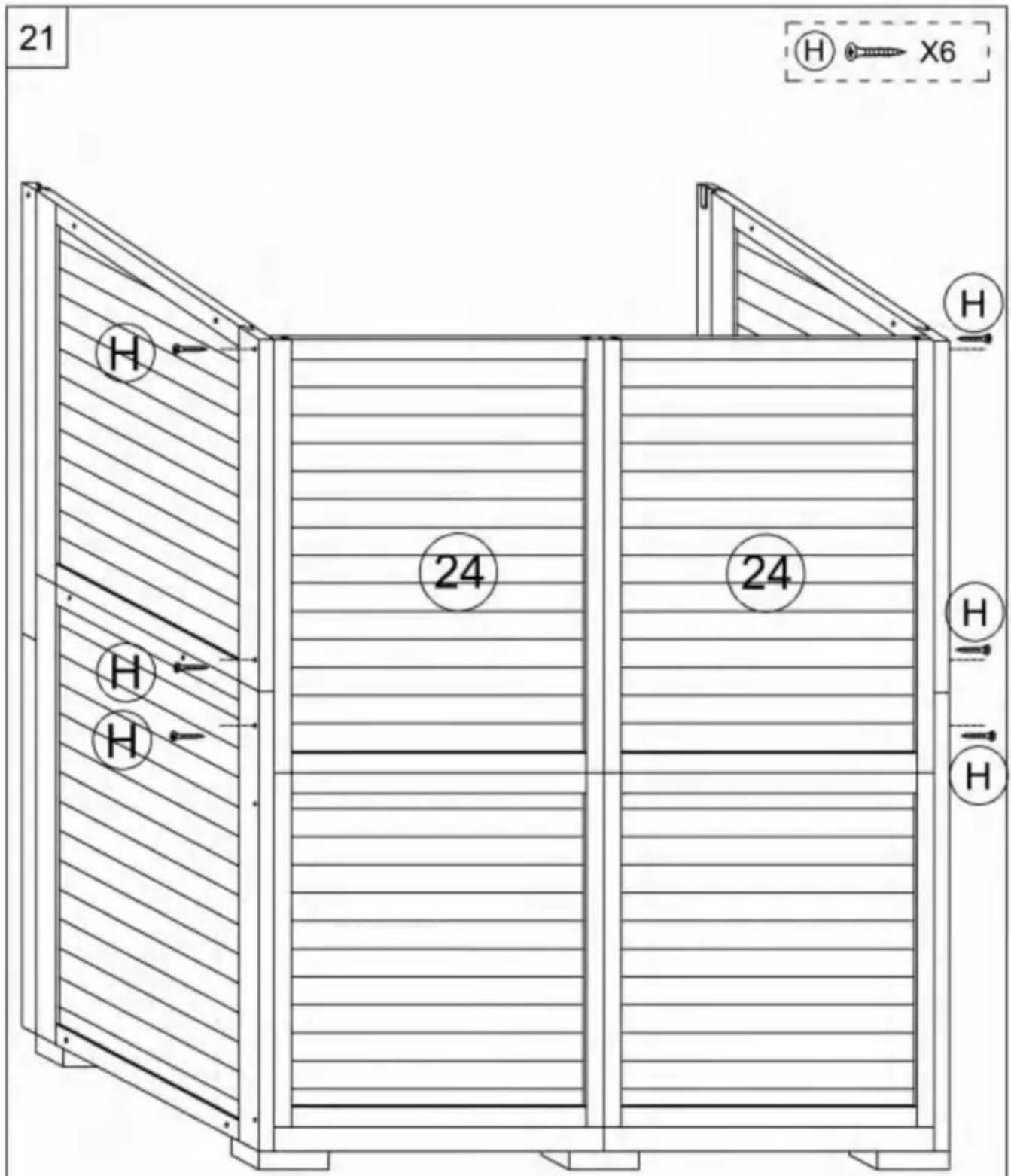

21 H H H H 24 24 H X6 H HMontering av sidopanelerna
(baksida): Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hål för montering.


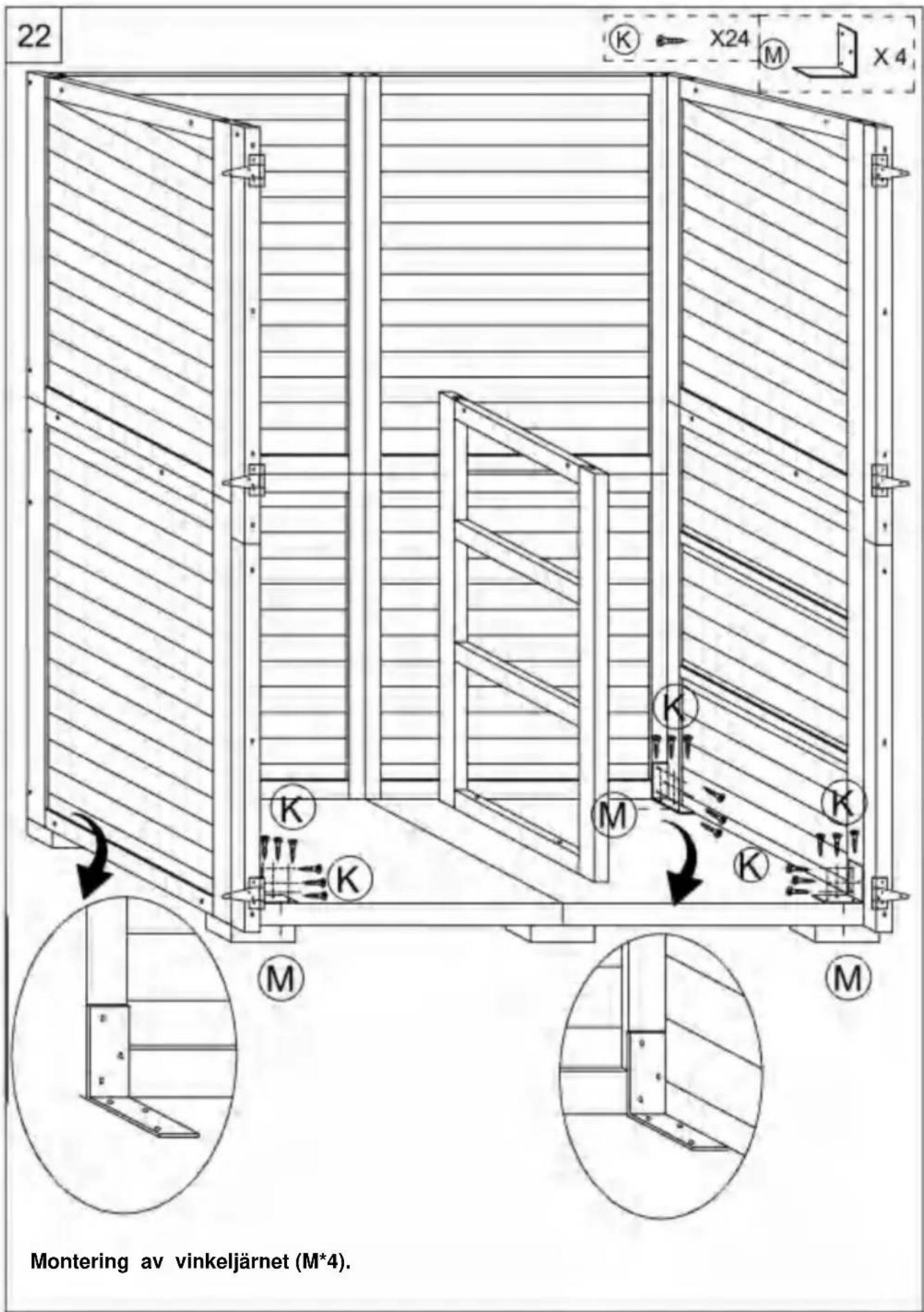

22 K X24 M X4 Montering av vinkeljärnet (M*4).


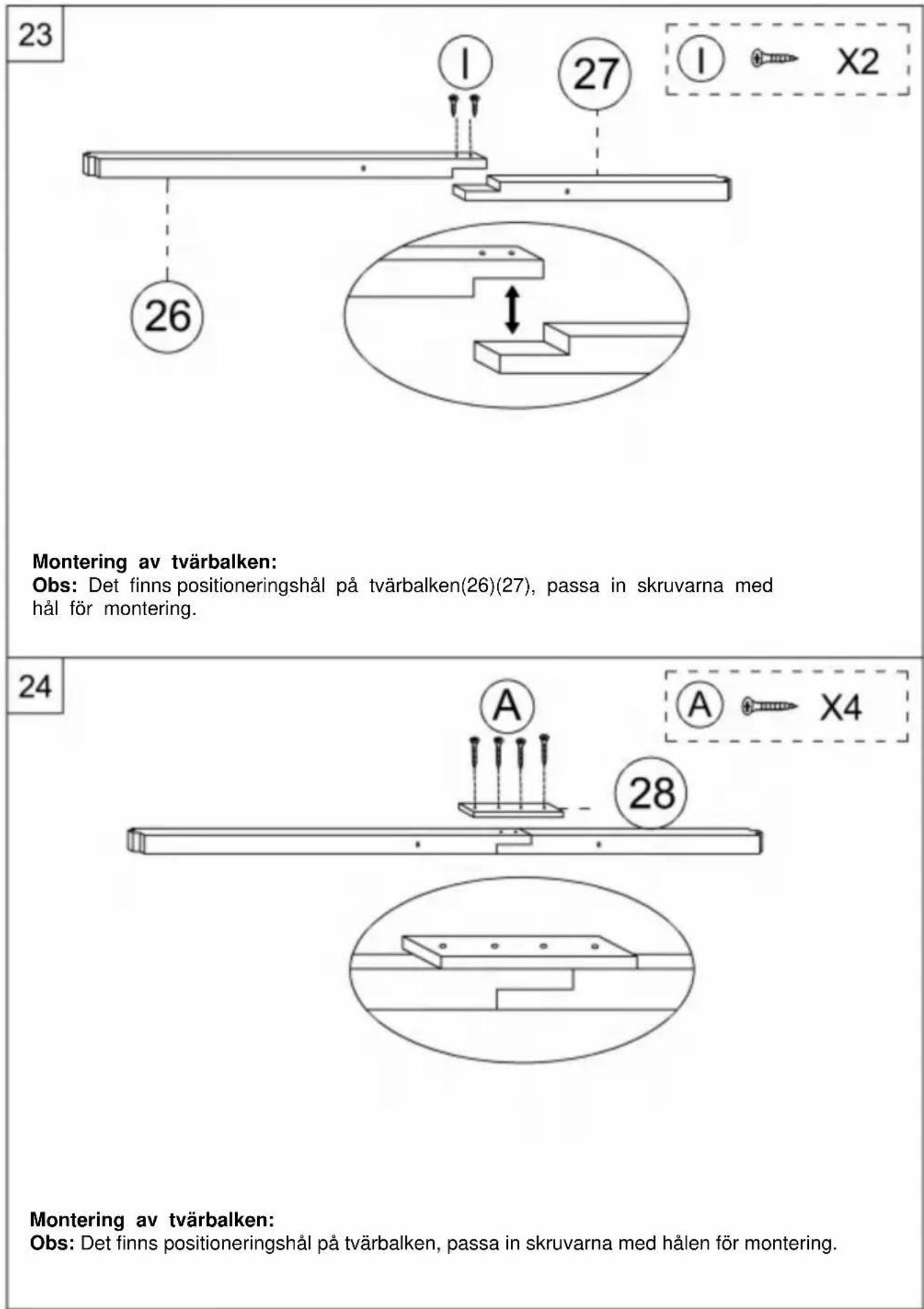

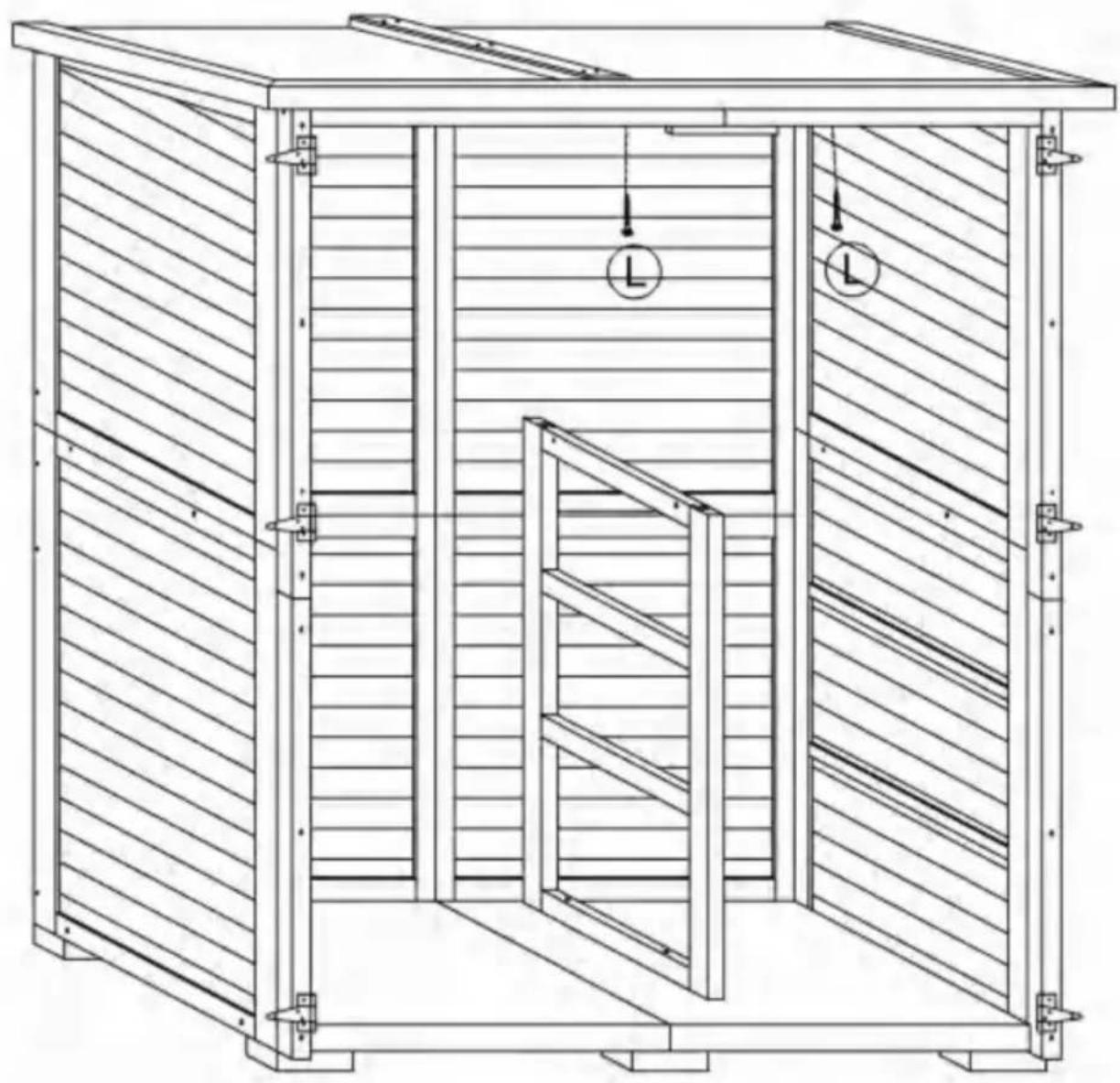

23 Montering av tvärbalken: Obs: Det finns positioneringshål på tvärbalken(26)(27), passa in skruvarna med hål för montering. 24 Montering av tvärbalken: Obs: Det finns positioneringshål på tvärbalken, passa in skruvarna med hålen för montering.


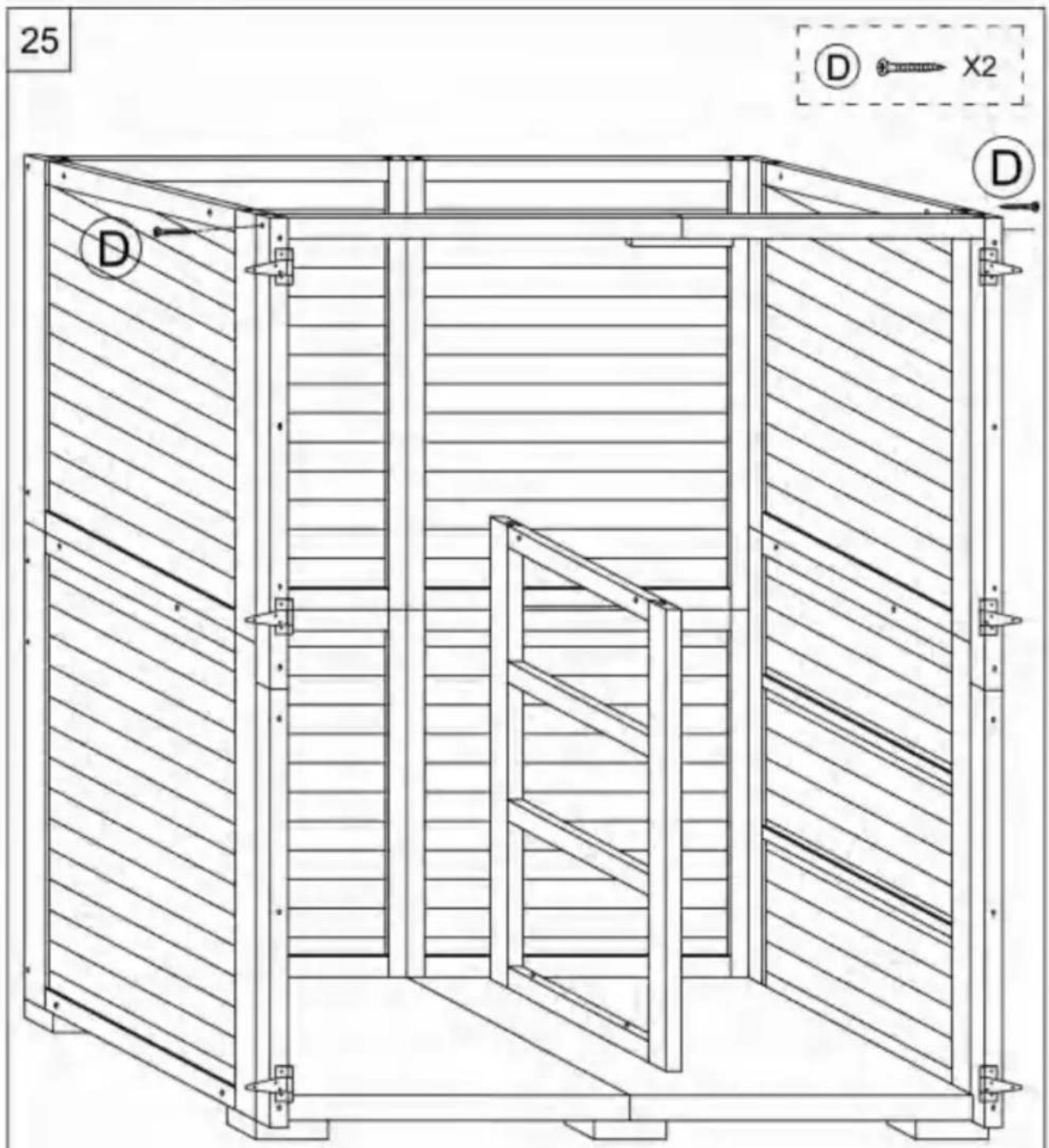

25 D X2 DMontering av tvärbalken:
Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hålen för montering.


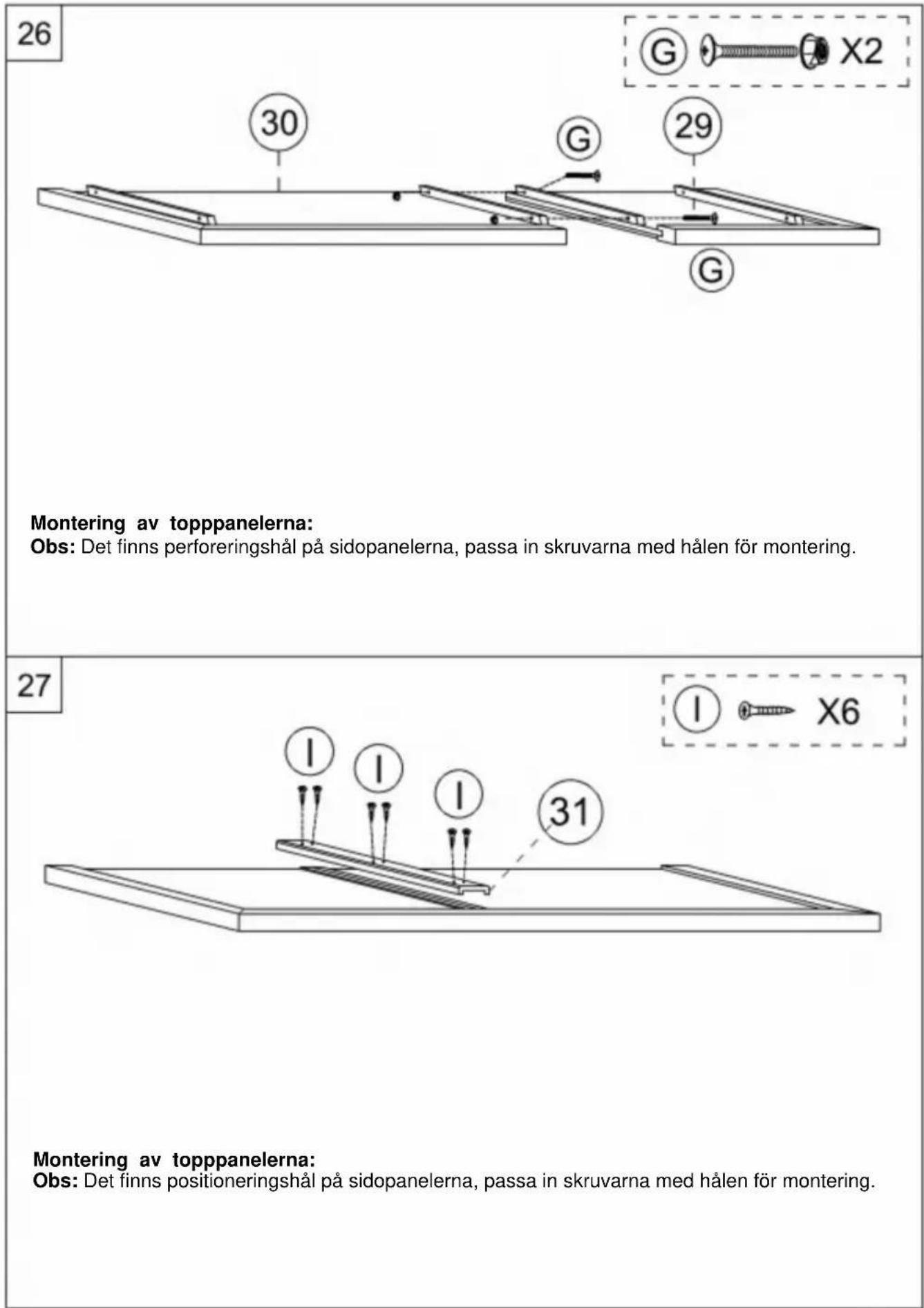

26 G X2 30 G 29 Montering av topppanelerna: Obs: Det finns perforeringshål på sidopanelerna, passa in skruvarna med hålen för montering. 27 I X6 31 Montering av topppanelerna: Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hålen för montering.


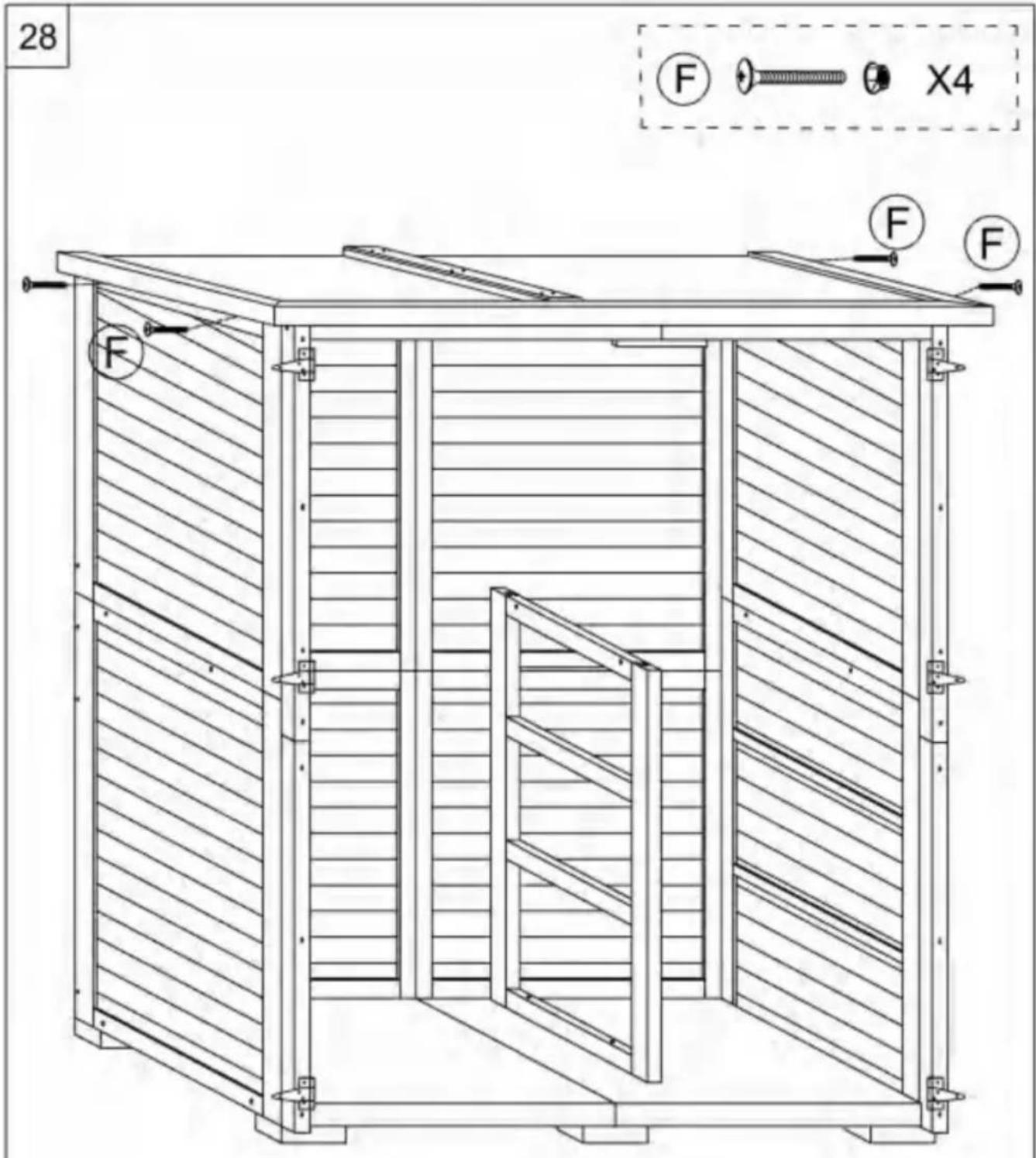

28 F X4 F FMontering av topppanelerna:
Obs: Det finns perforeringshål på sidopanelerna, passa in skruvarna med hålen för montering.
29
Montering av topppanelerna:
Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hålen för montering.

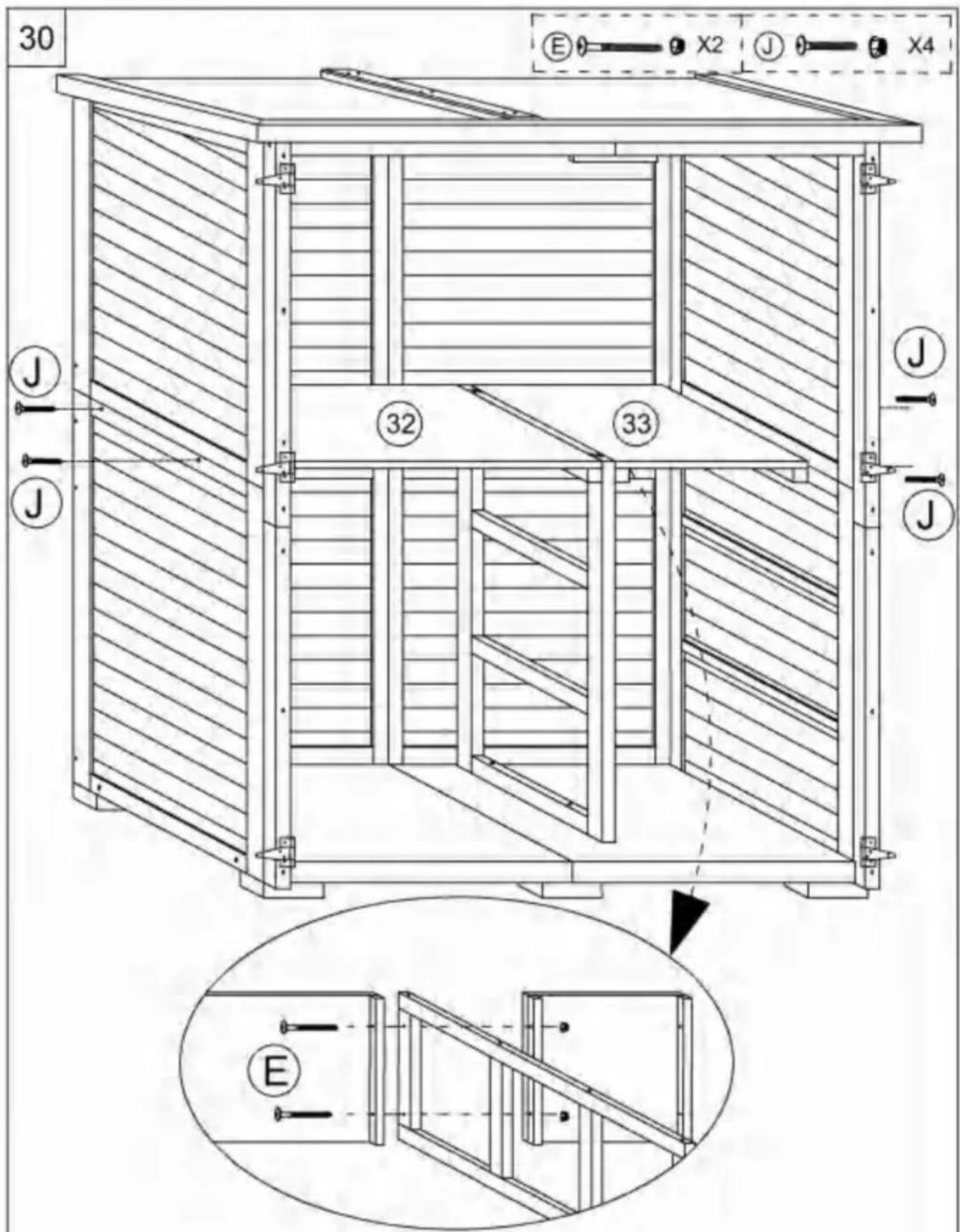

Montering av
lägenheten: Obs: Det finns perforeringshål på sidopanelerna, passa in skruvarna med hålen för montering.
31
Montering av lägenheten.


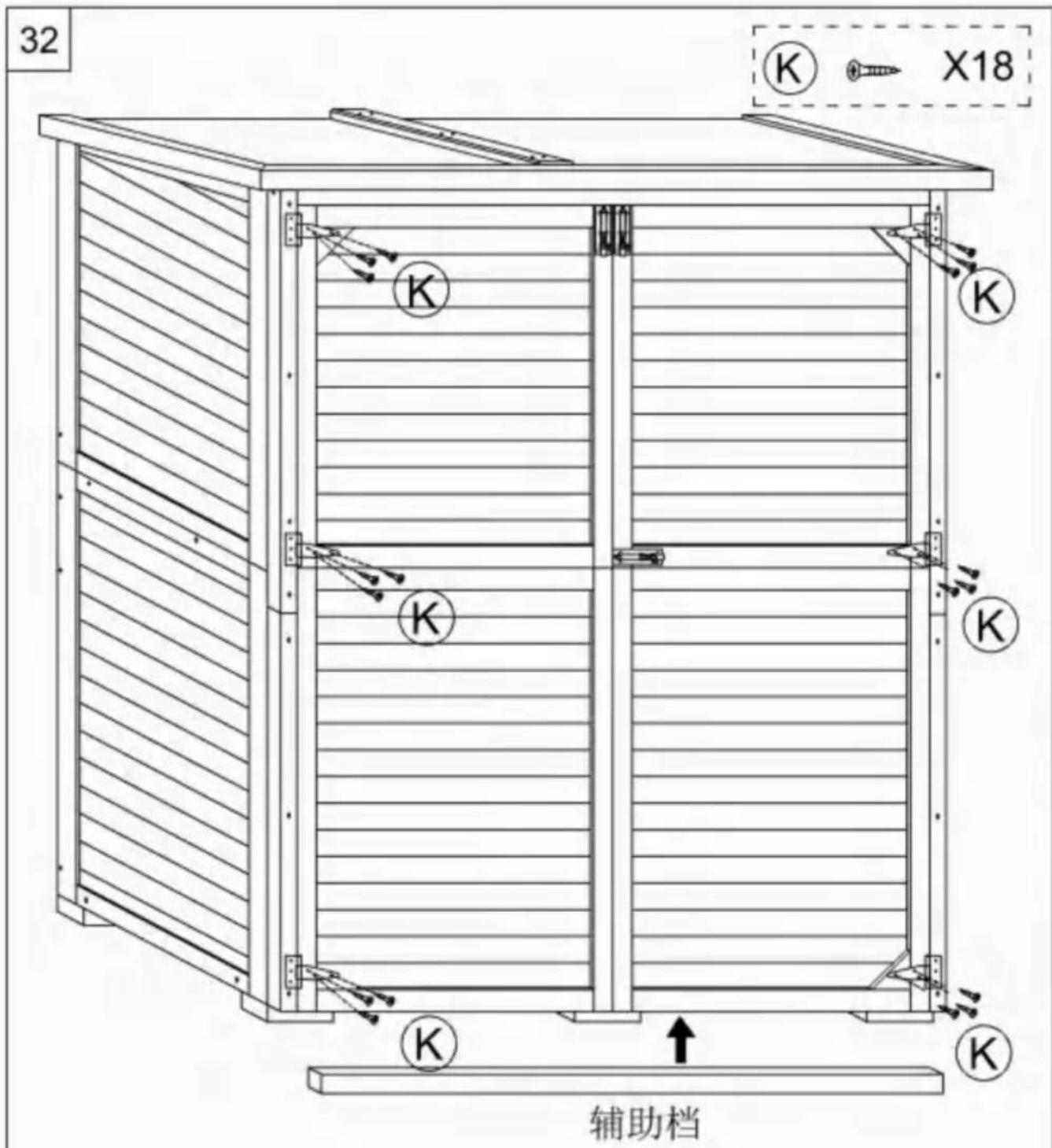

32 K X18 K K K K 辅助档Montering av dörrar:
Placera den extra monteringslisten på marken först; Dörren placeras sedan på den extra monteringslisten; Säkra dörren med gångjärnen med skruvar.
Obs: Det finns positioneringshål på dörren, passa in skruvarna med hålen till montera.

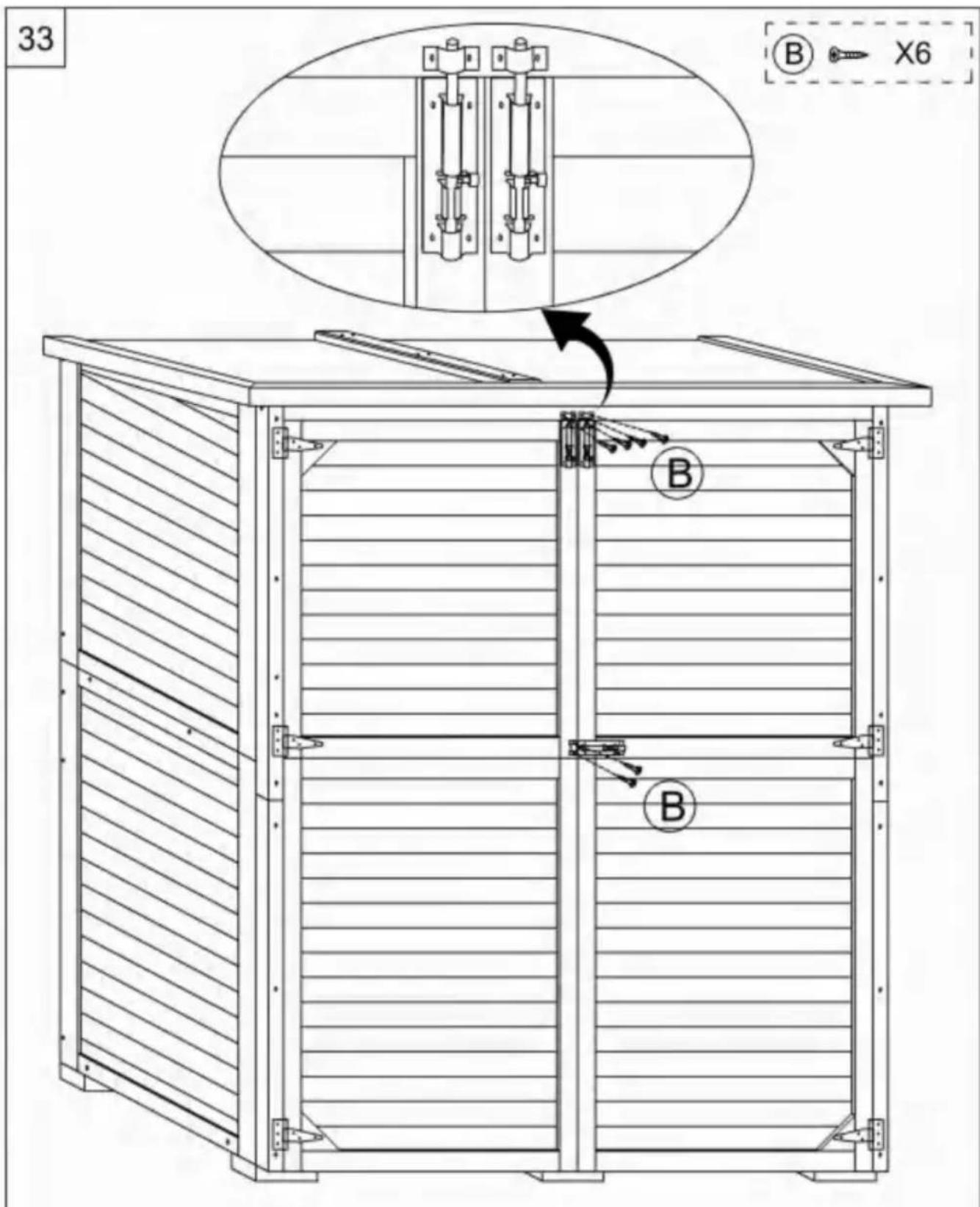

Montering av spärren:
Obs: Det finns positioneringshål på sidopanelerna, passa in skruvarna med hålen för montering.
