INSTRUKCJA OBSŁUGI HL-002 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

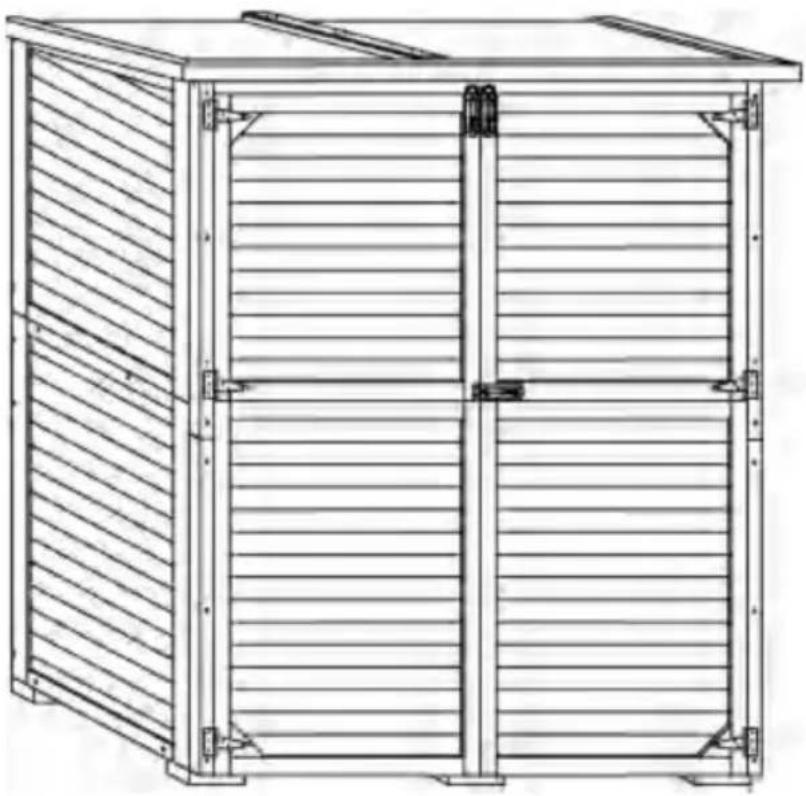

PŁASKA SZAFKA ZEWNETRZNA

INSTRUKCJA OBSŁUGI

MODEL: HL-002

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PŁASKI WIERZCH

SZAFKA ZEWNETRZNA

HL-002

Vevor HL-002 - VEVOR® - 1

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Środki ostrożności

OSTRZEŻENIE:

Przeczytaj tę instrukcję przed użyciem tego produktu. Nieprzestrzeganie jej może skutkować poważne obrażenia. Należy zawsze przestrzegać podstawowych środków ostrożności, w tym następny:

  1. Płaskiej szafki zewnętrznej nie wolno używać ani przechowywać w miejscach niebezpiecznych. Nie wolno używać urządzenia w miejscach niebezpiecznych.
  2. Należy sprawdzić, czy zewnętrzna szafka z płaskim blatem jest prawidłowo zamontowana. sprawny i działa bezpiecznie przed użyciem. W przeciwnym razie urządzenie musi nie należy używać.
  3. Aby zapobiec przedostawaniu się deszczu, drzwi szafki powinny być zamknięte i zablokowane.
  4. Operator musi prawidłowo używać zewnętrznej szafy z płaskim blatem. Musi wziąć pod uwagę lokalne warunki i należy zwrócić szczególną uwagę na osoby trzecie dzieci, podczas pracy z płaską szafką zewnętrzną.
  5. Ta płaska szafka zewnętrzna nie jest przeznaczona do użytku przez osoby (w tym dzieci) o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i/lub wiedzy, chyba że nadzorowana jest przez osobę odpowiedzialną za ich bezpieczeństwa lub zostały poinstruowane przez te osoby na temat korzystania z urządzenia. Dzieci powinny należy nadzorować, aby mieć pewność, że dzieci nie bawią się płaską szafką zewnętrzną.

ZAPISZ TE INSTRUKCJE

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 1

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 2

text_image 1 ① Montaż paneli drzwiowych: Zlóż panel drzwiowy 1 i panel drzwiowy 2 w jedne drzwi za pomocą poprzeczki (5x2). Uwaga: Przednia i tylna strona panelu drzwi, Tym razem tylna część drzwi jest już zmontowana. Uwaga: Kolejność góry i dołu 2 panele drzwiowe i kierunek nachylenia tabliczki na panelach drzwiowych powinny być spójne. Uwaga: W panelu drzwi znajdują się małe otwory, należy dopasować śruby do małych otworów, aby je zamontować. gromadzić się. 2 ② ③ Montaż paneli drzwiowych: Zlóż panel drzwiowy 3 i panel drzwiowy 4 w jedne drzwi za pomocą poprzeczki (5x2). Uwaga: Przednia i tylna strona panelu drzwi, Tym razem tylna część drzwi jest już zmontowana. Uwaga: Kolejność góry i dołu 2 panele drzwiowe i kierunek nachylenia tabliczki na panelach drzwiowych powinne być spójne. Uwaga: W panelu drzwi znajdują się małe otwory, należy dopasować śruby do małych otworów, aby je zamontować. gromadzić się.

3
Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 3
4

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 4

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 5

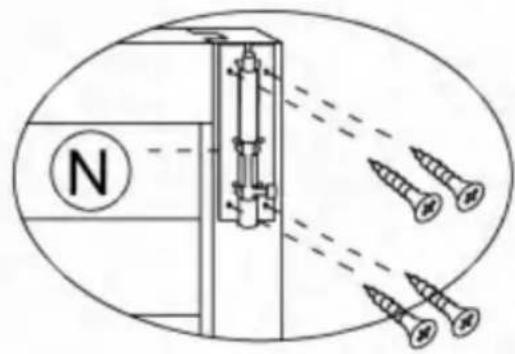

Montaż paneli drzwiowych: Obróć
zmontowane drzwi.
Zamontuj śrubę drzwiową (Nx2) z przodu.
Uwaga: Na obudowie znajdują się otwory pozycjonujące.
panel drzwi, proszę wyrównać śruby z
małe otwory do montażu.
Montaż paneli drzwiowych: Obróć
zmontowane drzwi.
Zamontuj śrubę drzwiową (Nx2) z przodu.
Uwaga: Na obudowie znajdują się otwory pozycjonujące.
panel drzwi, proszę wyrównać śruby z
małe otwory do montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 6

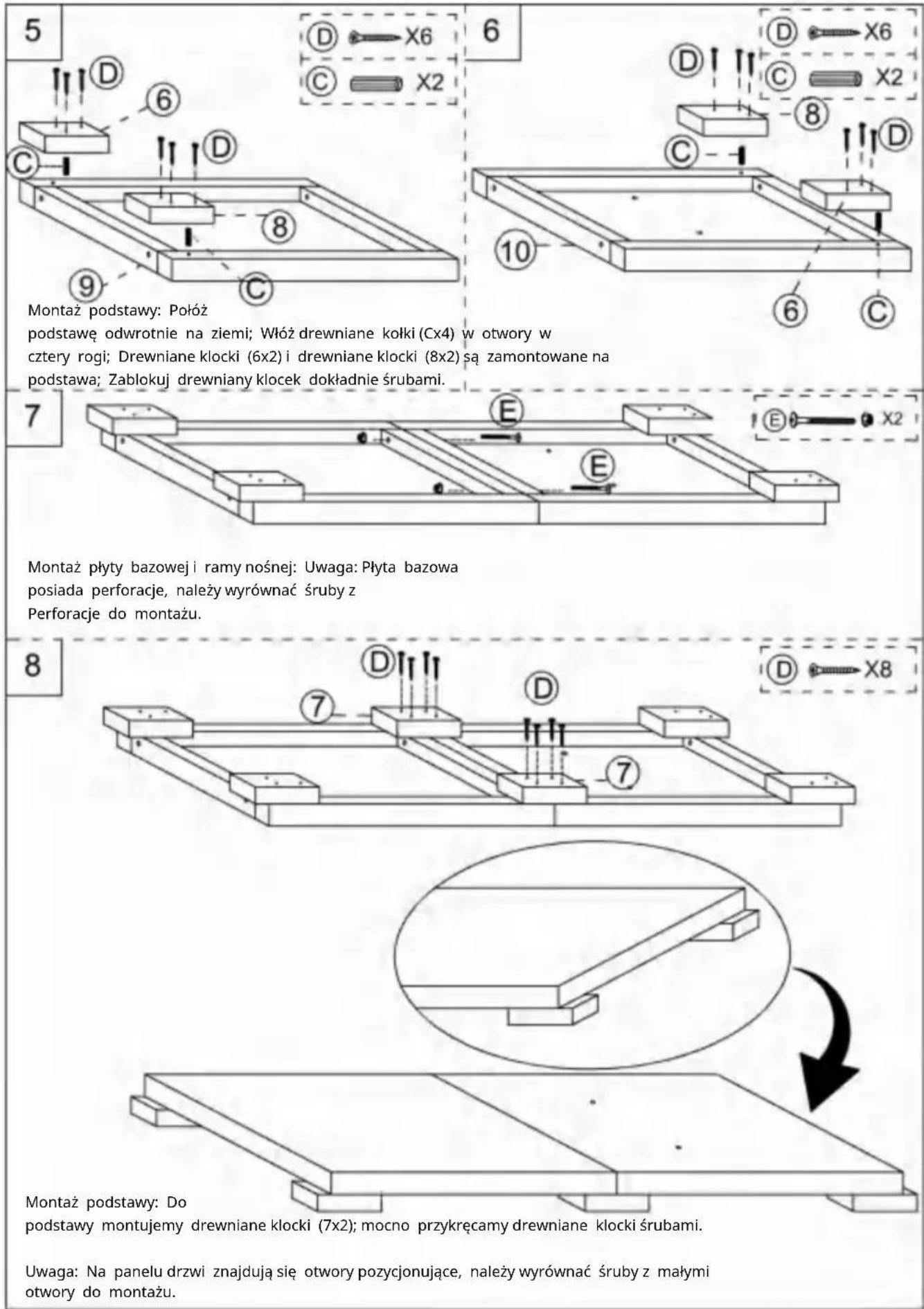

Montaż podstawy: Położ
podstawę odwrotnie na ziemi; Włóż drewniane kołki (Cx4) w otwory w cztery rogi; Drewniane klocki (6x2) i drewniane klocki (8x2) są zamontowane na podstawa; Zablokuj drewniany klocek dokładnie śrubami.
Montaż płyty bazowej i ramy nośnej: Uwaga: Płyta bazowa posiada perforacje, należy wyrównać śruby z Perforacje do montażu.
Montaż podstawy: Do
podstawy montujemy drewniane klocki (7x2); mocno przykręcamy drewniane klocki śrubami.
Uwaga: Na panelu drzwi znajdują się otwory pozycjonujące, należy wyrównać śruby z małymi otwory do montażu.

9
Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 7

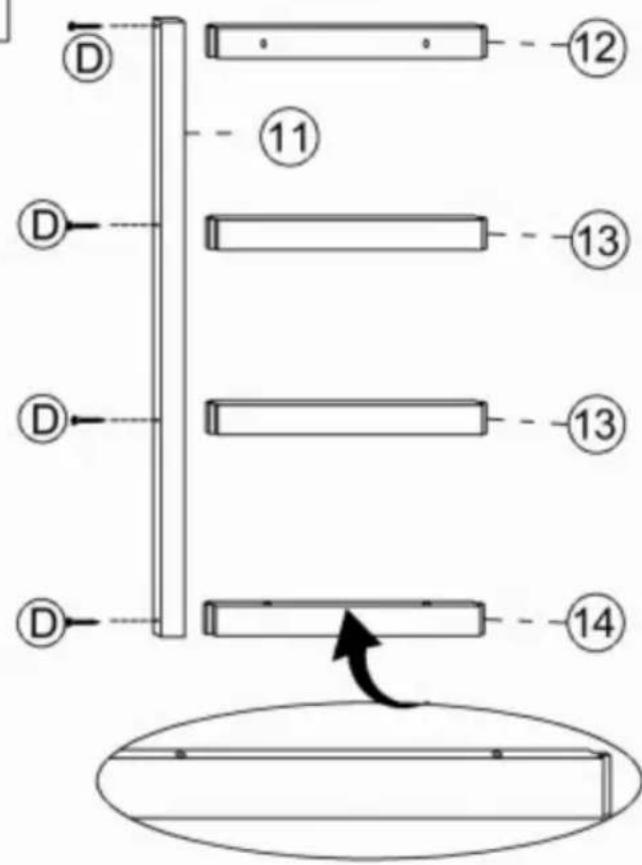

text_image D 12 11 13 D 13 14 D

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 8

text_image D X4

Montaż podpory wewnętrznej rama:

Złóż krótką poprzeczkę (12) i

(13*2) (13) na górze długiej poprzeczki (11).

Uwaga: Kolejność, w jakiej poprzeczki są umieszczone w górze i w dole.

Uwaga: Na obudowie znajdują się otwory pozycjonujące.

Aby zmontować poprzeczkę, należy wyrównać śruby z otworami.

10
Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 9

text_image D + X4

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 10

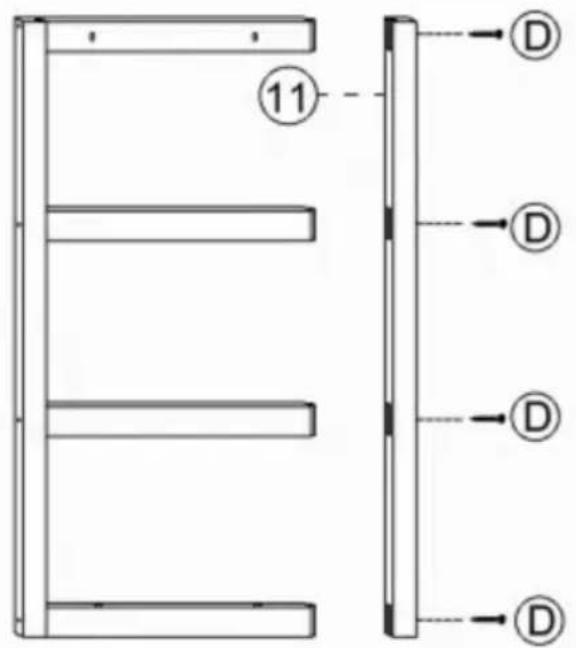

Uwaga: Kolejność, w jakiej poprzeczki są umieszczone w górze i w dole.
Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami zmontować.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 11

text_image 11 D D D X3 15 17

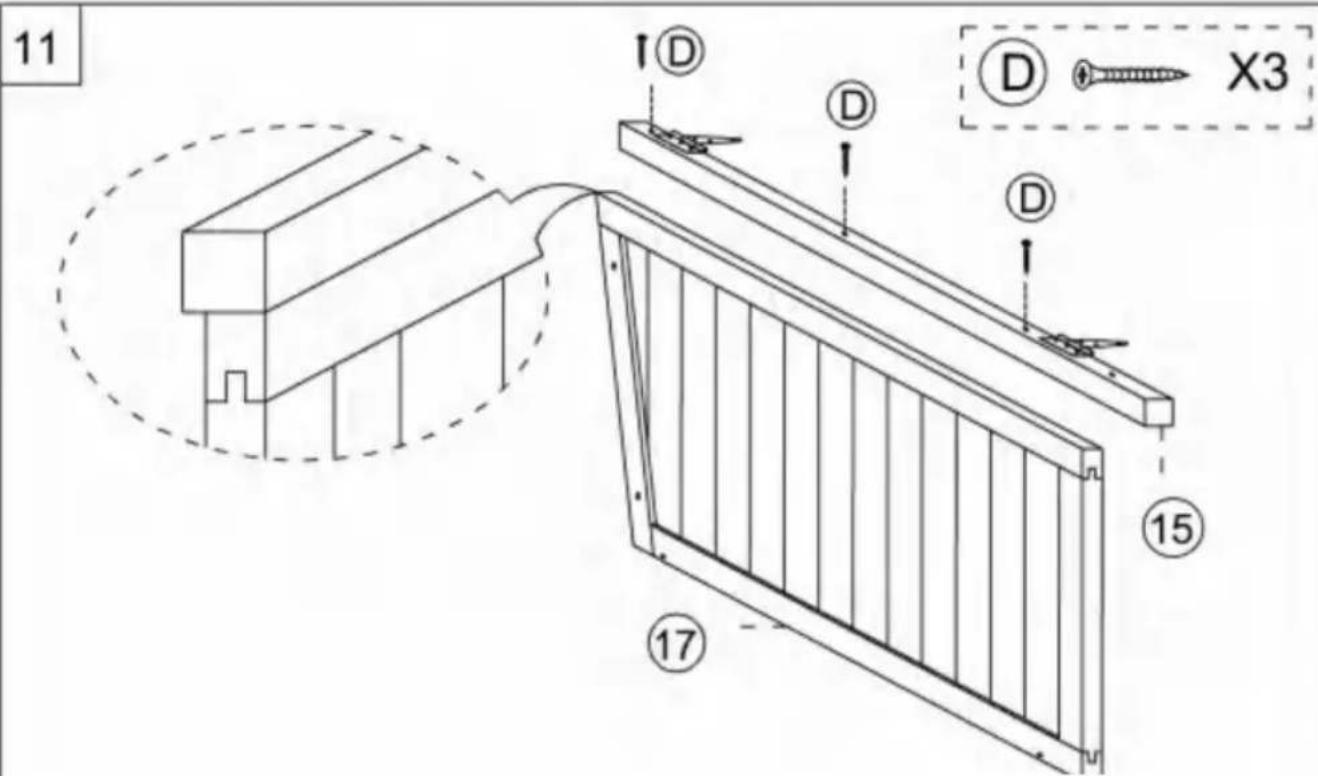

Montaż paneli bocznych: Uwaga:

Poprzeczka (15) powinna być równo z krawędzią płyty bocznej (17).

Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami, aby gromadzić się.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 12

text_image 12 D D D 16 X3 18

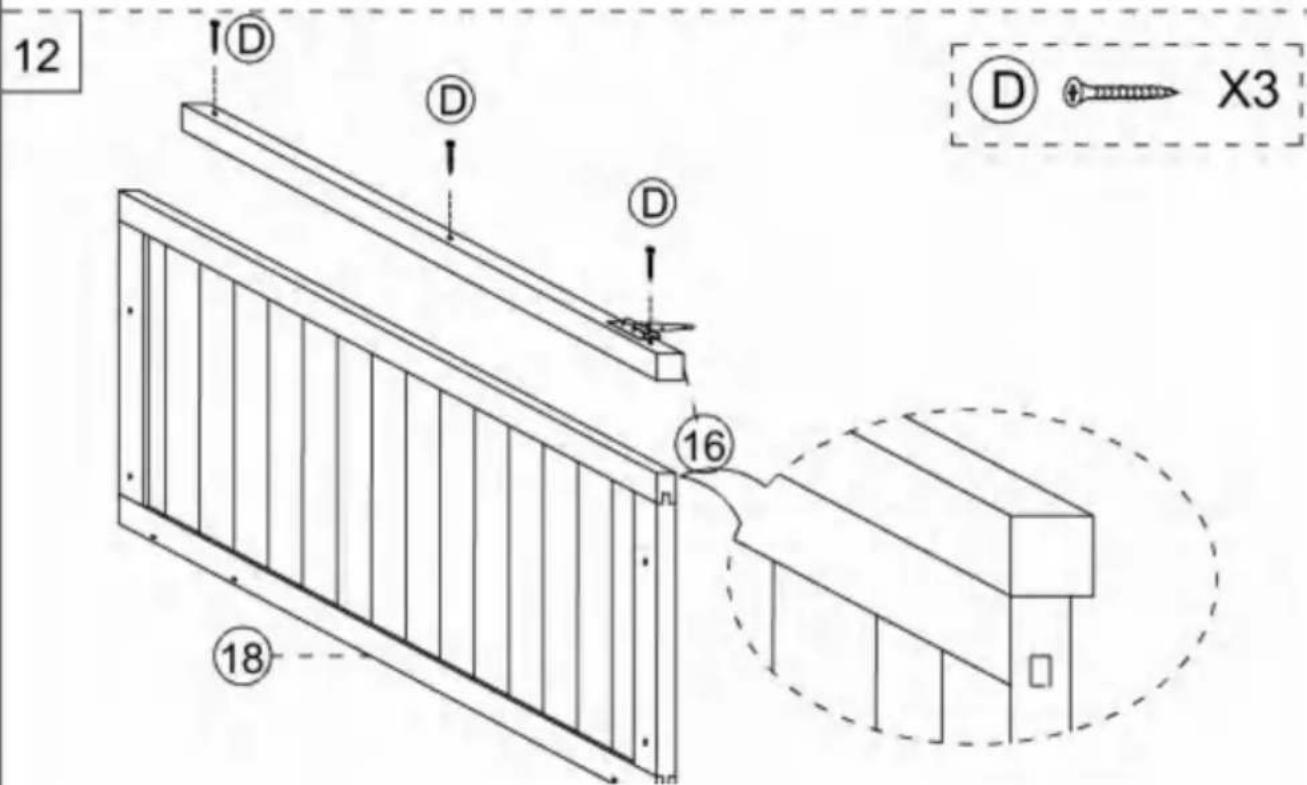

Montaż paneli bocznych: Uwaga:

Poprzeczka (16) powinna być równo z krawędzią płyty bocznej (18).

Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami, aby gromadzić się.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 13

text_image 13 D D D X3 21 19

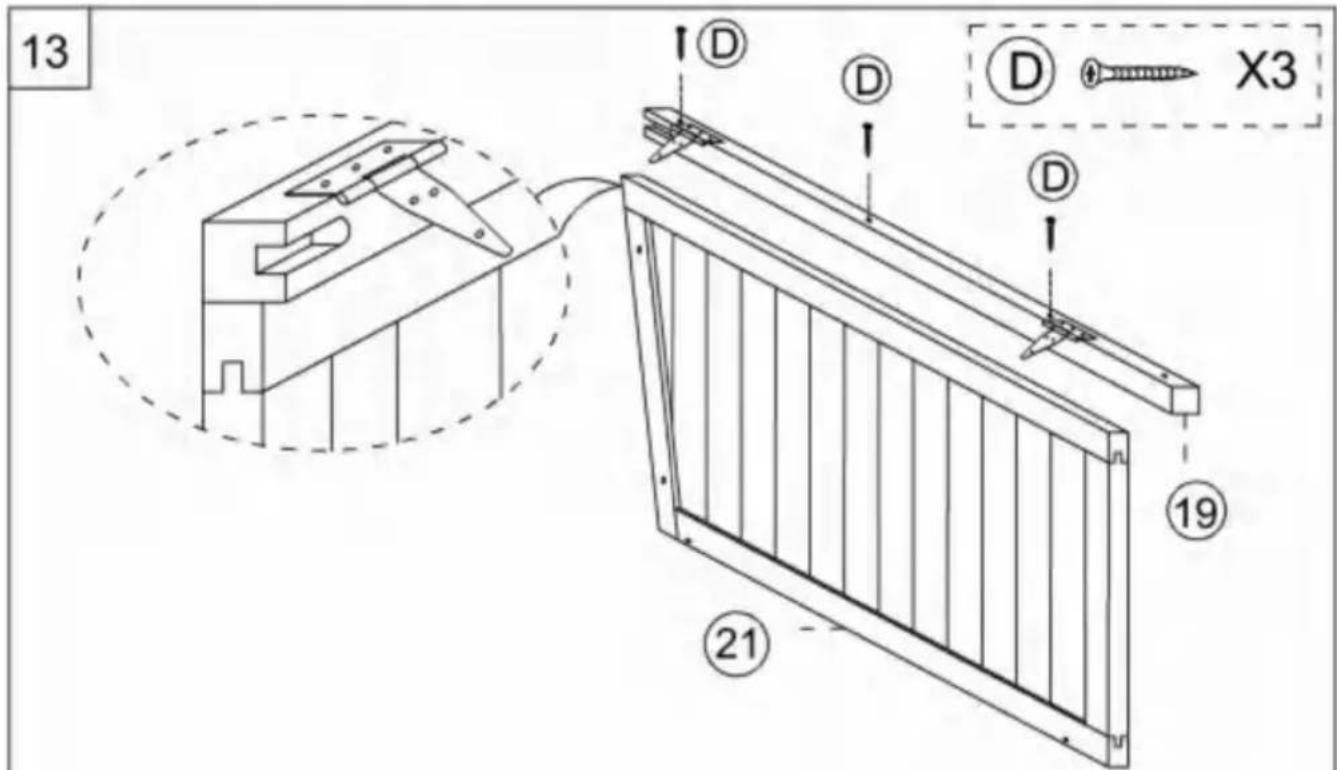

Montaż paneli bocznych: Uwaga:
Poprzeczka (19) powinna być równo z krawędzią płyty bocznej (21).
Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami, aby gromadzić się.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 14

text_image 14 D D D 20 22 Montaż paneli bocznych (dolnych); Uwaga: D X3

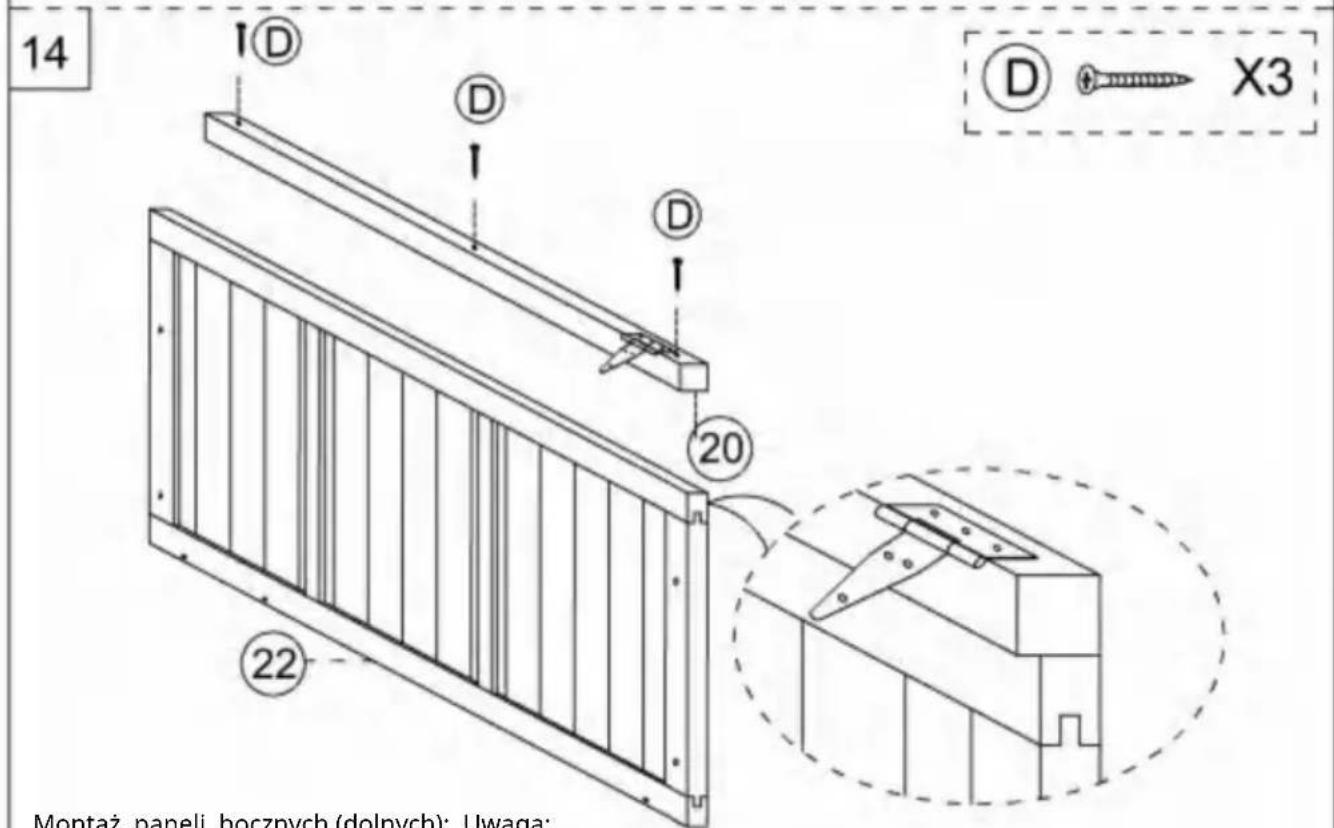

Montaż paneli bocznych (dolnych): Uwaga:
Poprzeczka (20) powinna być równo z krawędzią płyty bocznej (22).
Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami, aby gromadzić się.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 15

text_image 15 F X2 F

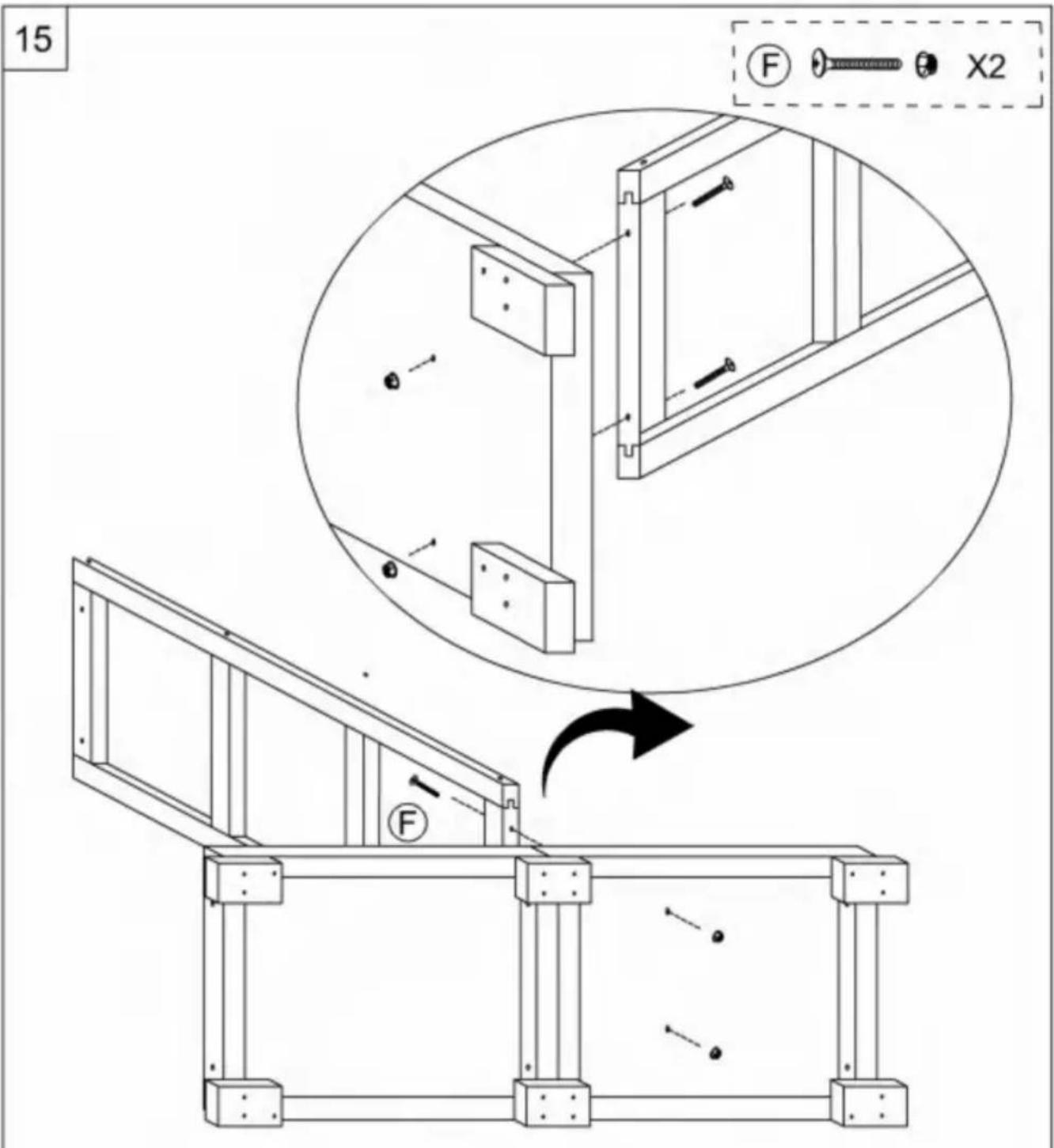

Montaż płyty bazowej i ramy nośnej: Uwaga: Płyta bazowa i rama nośna mają perforacje, należy je wyrównać. śruby z otworami do montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 16

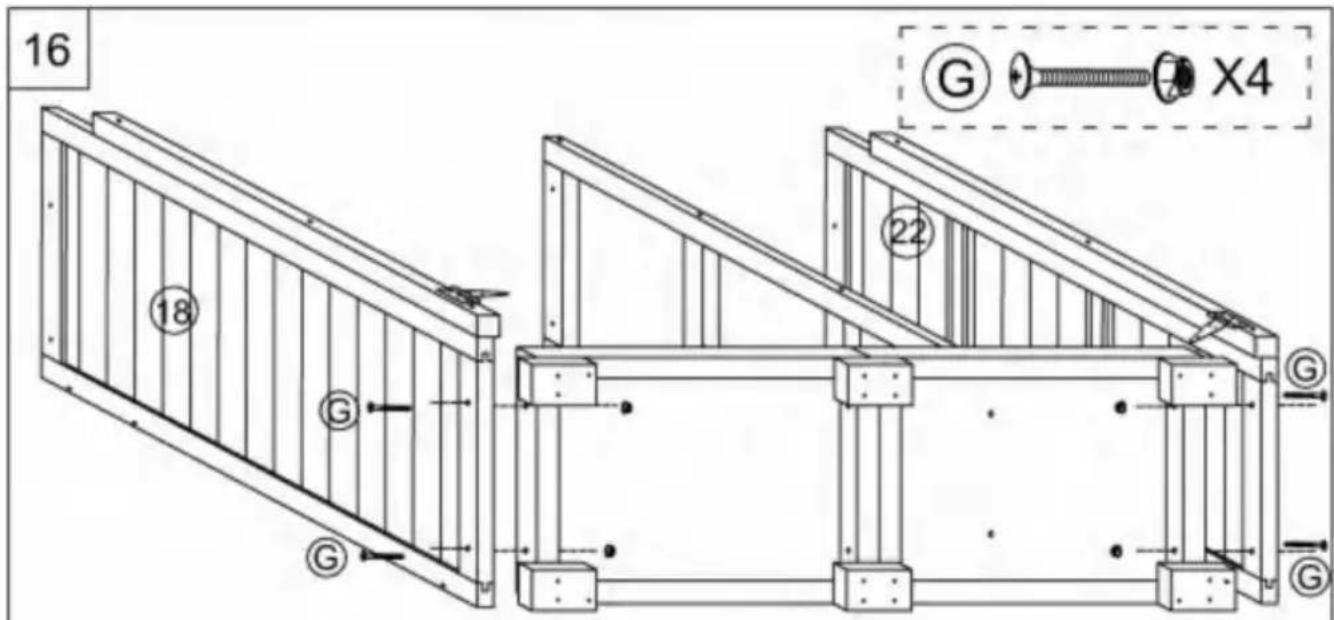

Montaż płyty bazowej i paneli bocznych: Uwaga: Płyta bazowa i panele boczne mają perforacje, aby dokonać montażu, należy wyrównać śruby z perforacjami.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 17

text_image 17 23 A X8 24 24 23 A Montaż paneli drziewychi Zląt

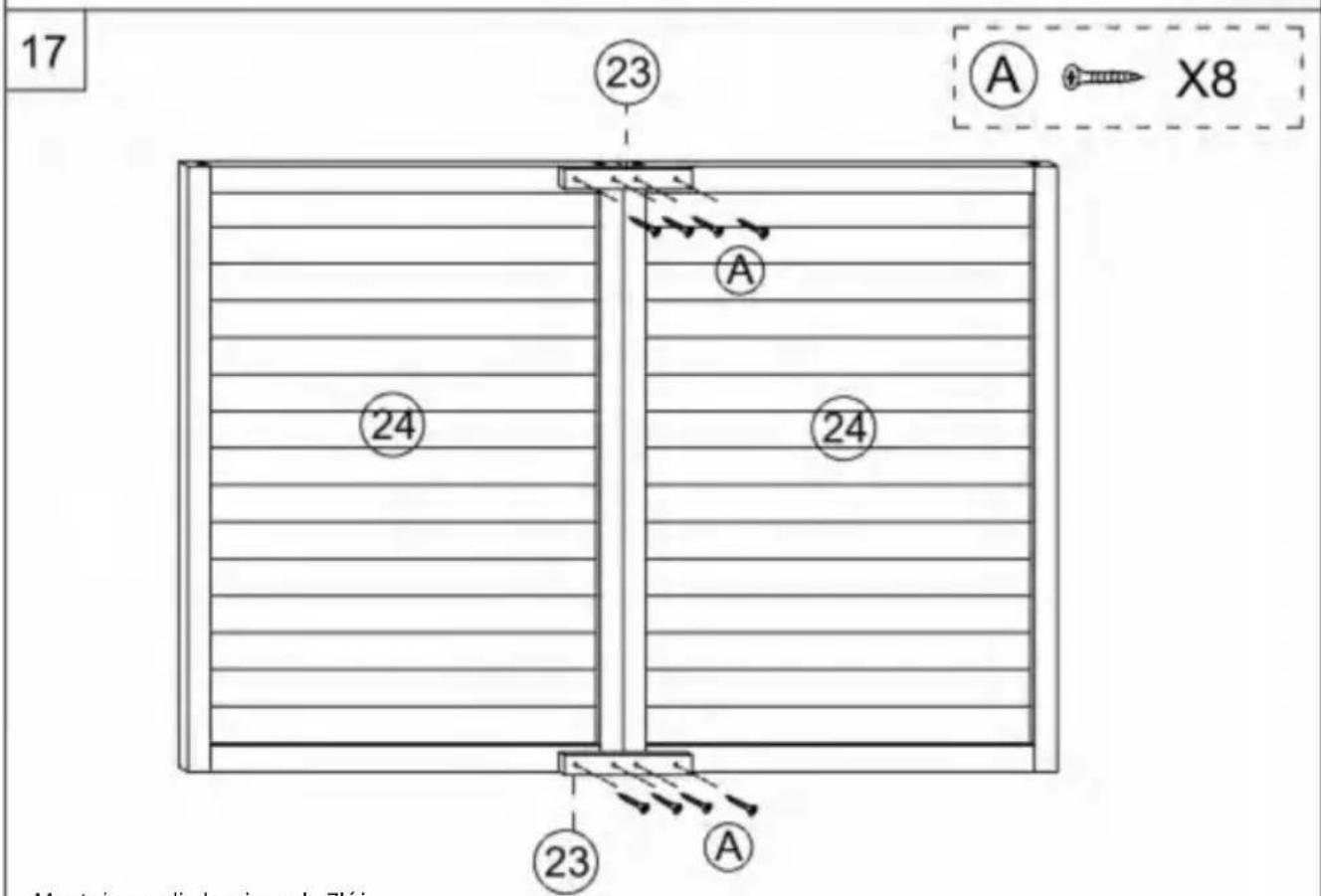

Montaż paneli drzwiowych: Złoż drewniane klocki (23x2) z tyłu.
Uwaga: Na panelu drzwi znajdują się otwory pozycjonujące, należy wyrównać śruby z małymi otwory do montażu.

18

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 18

text_image 23 A 25 25 23 A 23 Ali drzwiowych: Zlóź

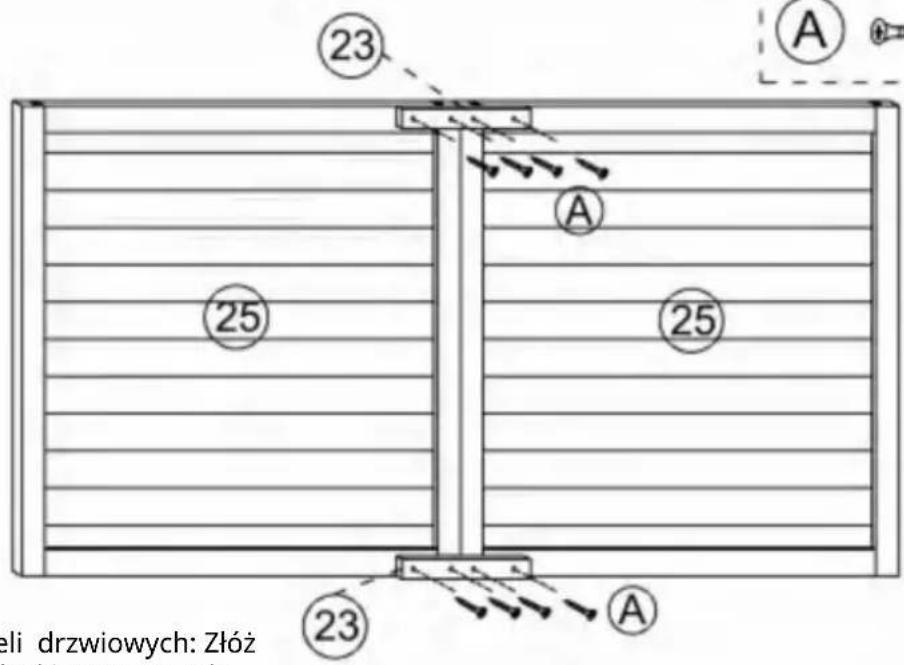

Montaż paneli drzwiowych: Złóż drewniane klocki (23x2) z tyłu.
Uwaga: Na panelu drzwi znajdują się otwory pozycjonujące, należy wyrównać śruby z małymi otwory do montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 19

text_image 19 H 25 25 H H H X4

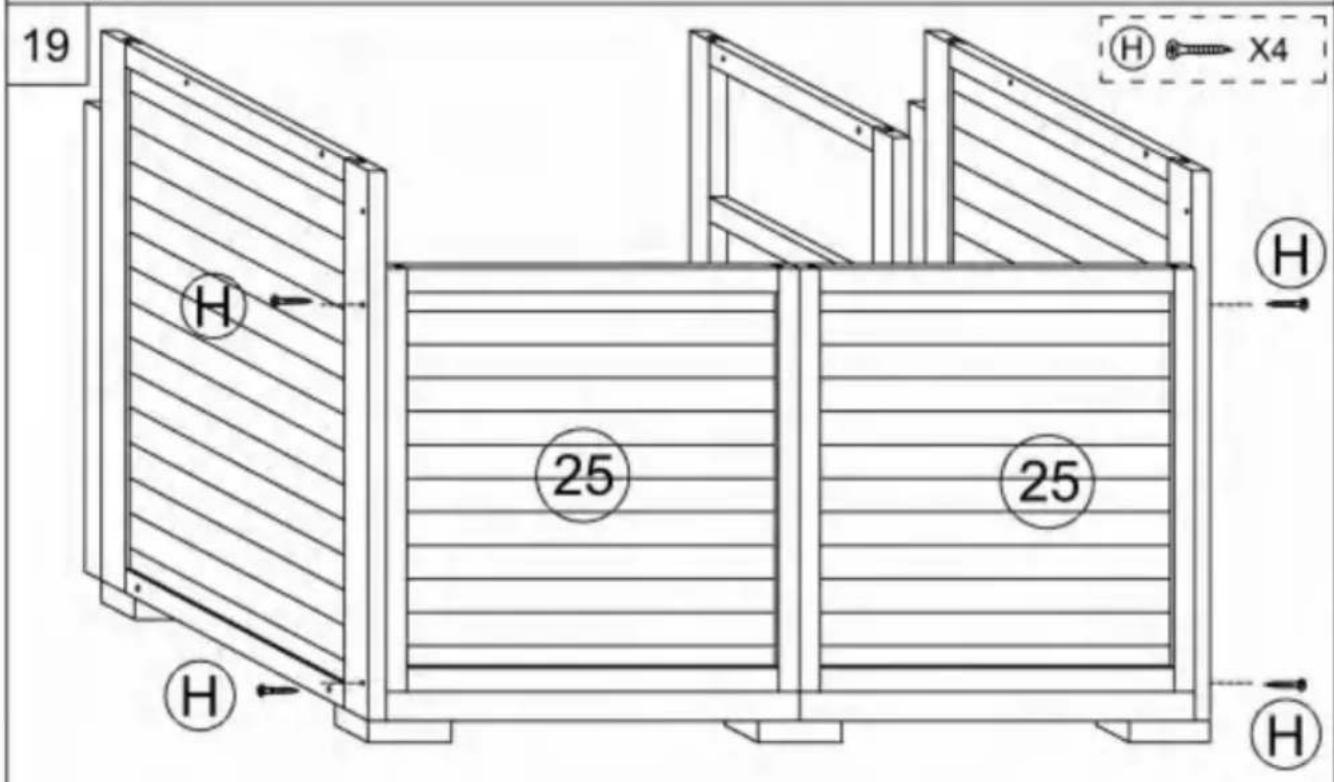

Montaż panelu drzwi (tył): Uwaga: Na panelach bocznych znajdują się otwory pozycjonujące, należy wyrównać śruby z otworami do montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 20

text_image 20 17 18 D 21 22 D X2

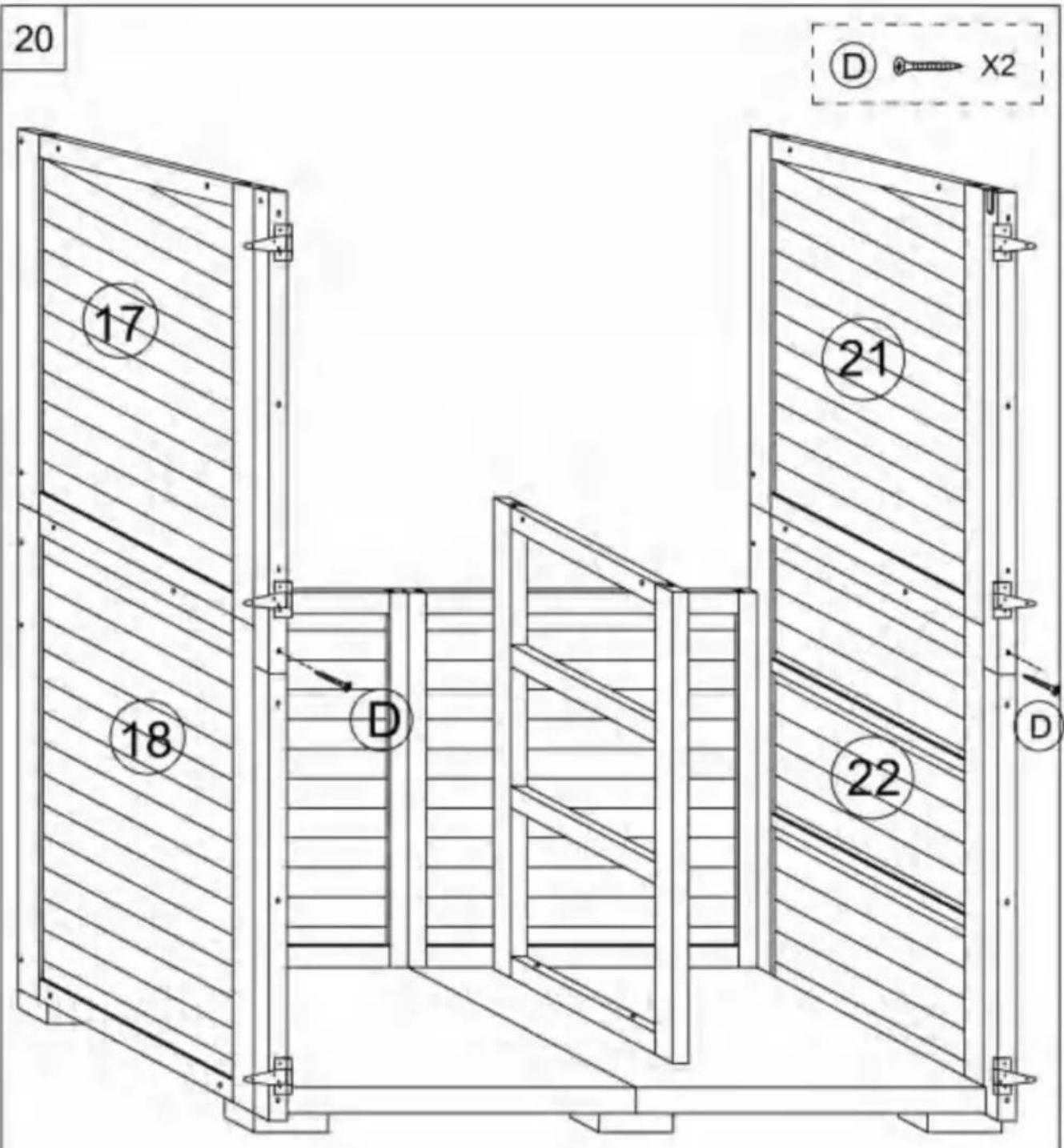

Montaż paneli bocznych (góra):
Uwaga: Na panelach bocznych znajdują się otwory pozycjonujące, należy wyrównać śruby z
Otwory montażowe.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 21

text_image 21 H X6 H 24 24 H H H H

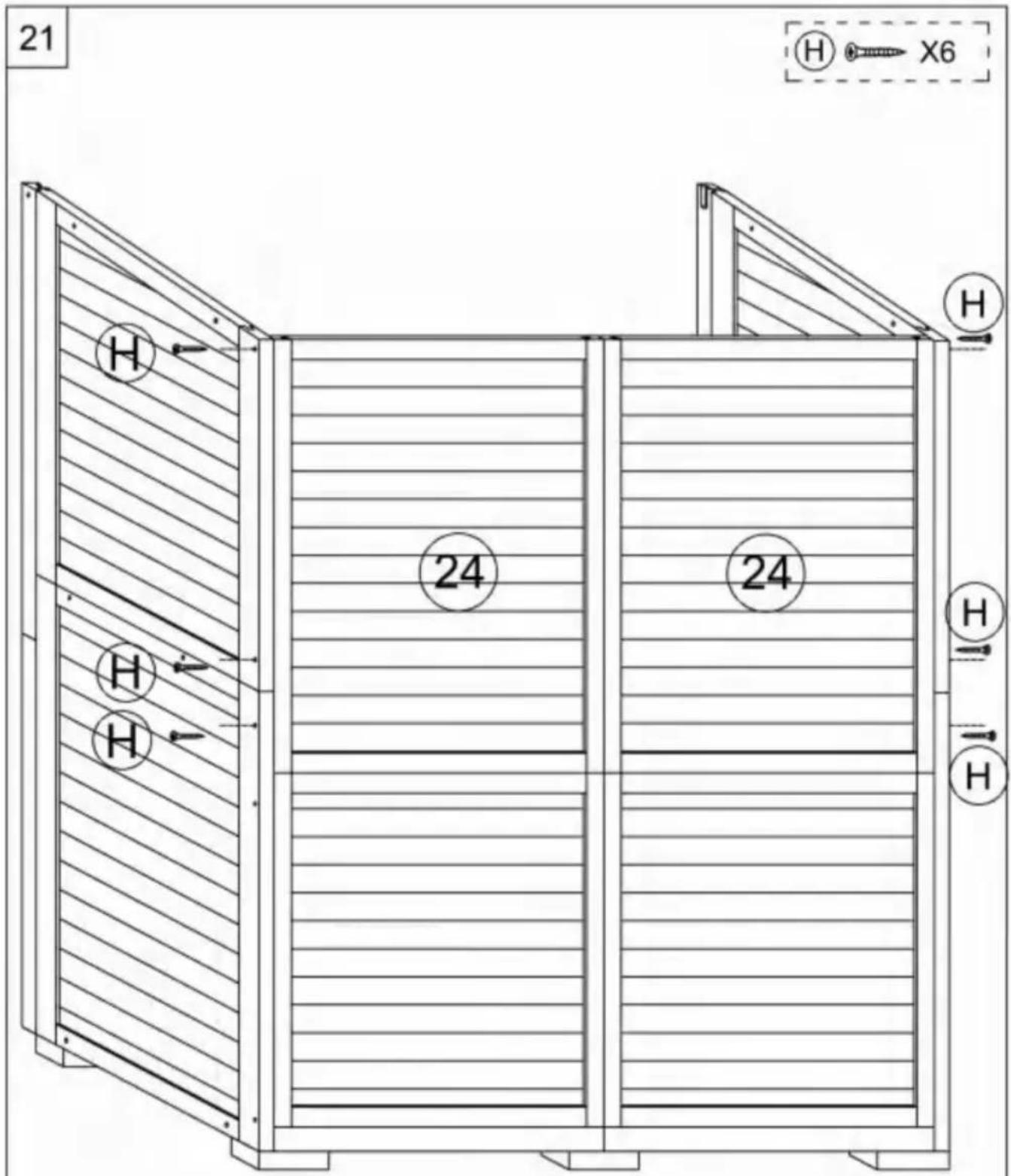

Montaż paneli bocznych (tył): Uwaga:
Na panelach bocznych znajdują się otwory pozycjonujące, należy wyrównać śruby z
Otwory montażowe.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 22

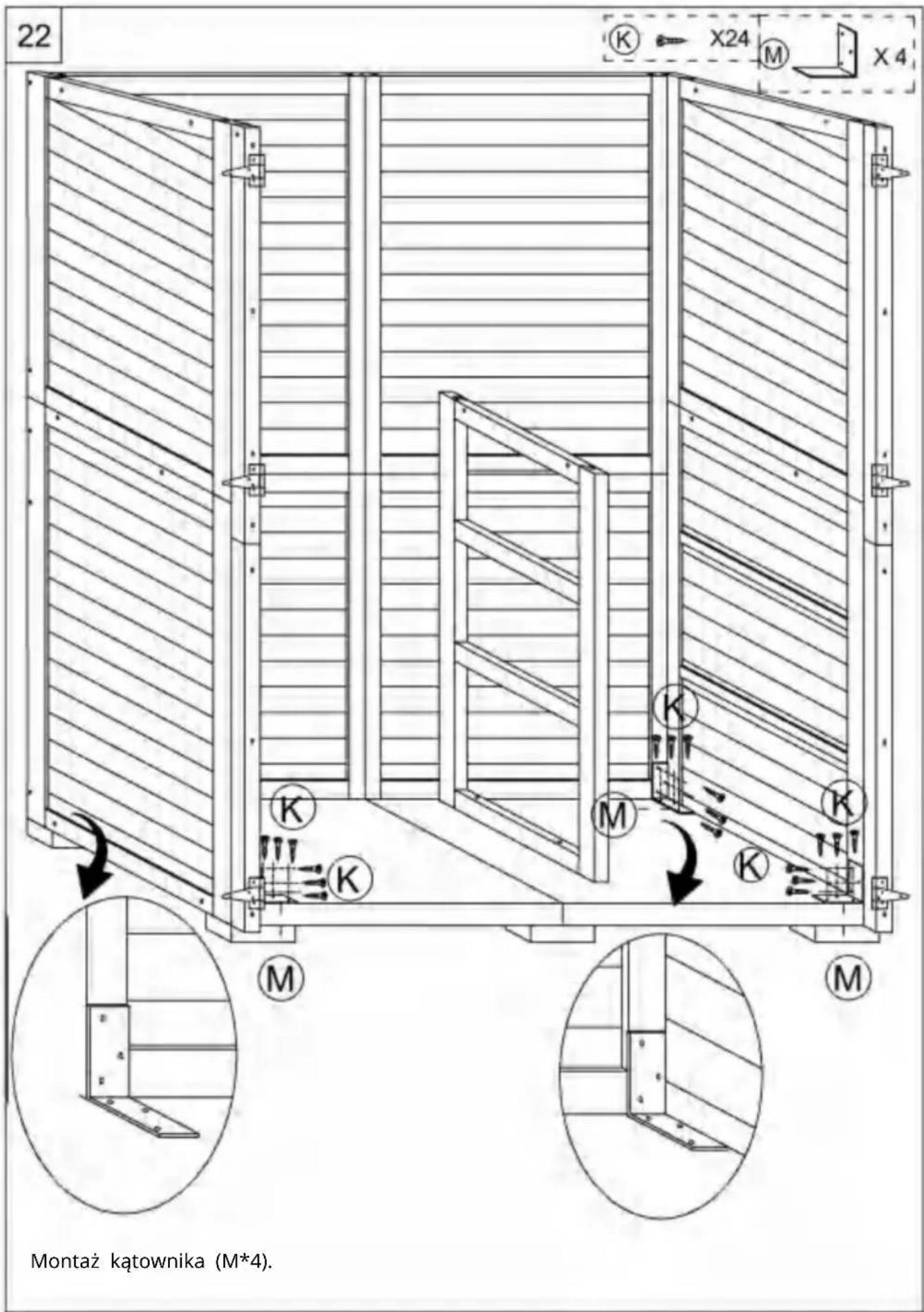

text_image 22 K X24 M X4 K K M K M Montaż kątownika (M*4).

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 23

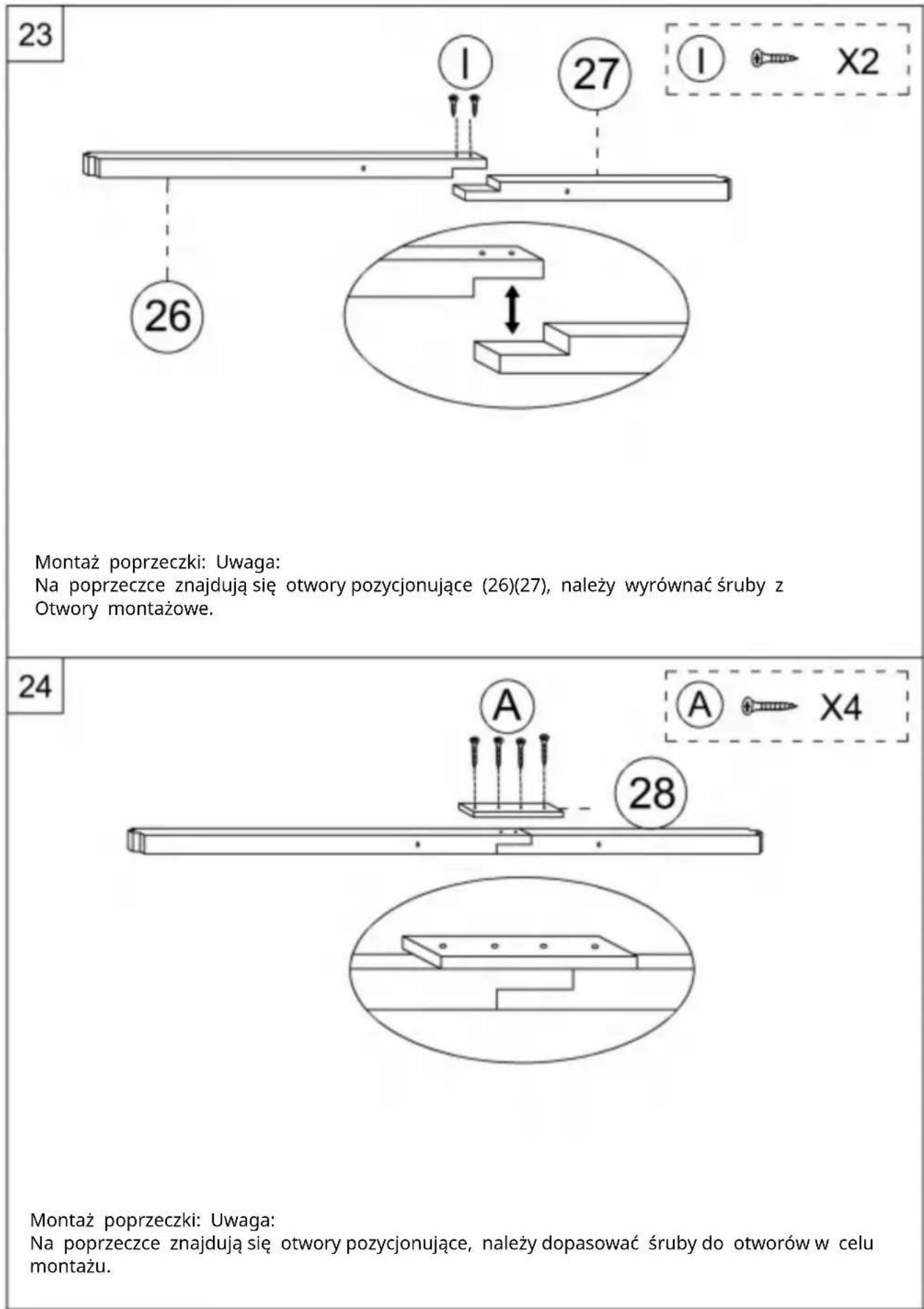

text_image 23 Montaż poprzeczki: Uwaga: Na poprzeczce znajdują się otwory pozycjonujące (26)(27), należy wyrównać śruby z Otwory montażowe. 24 Montaż poprzeczki: Uwaga: Na poprzeczce znajdują się otwory pozycjonujące, należy dopasować śruby do otworów w celu montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 24

text_image 25 D X2 D

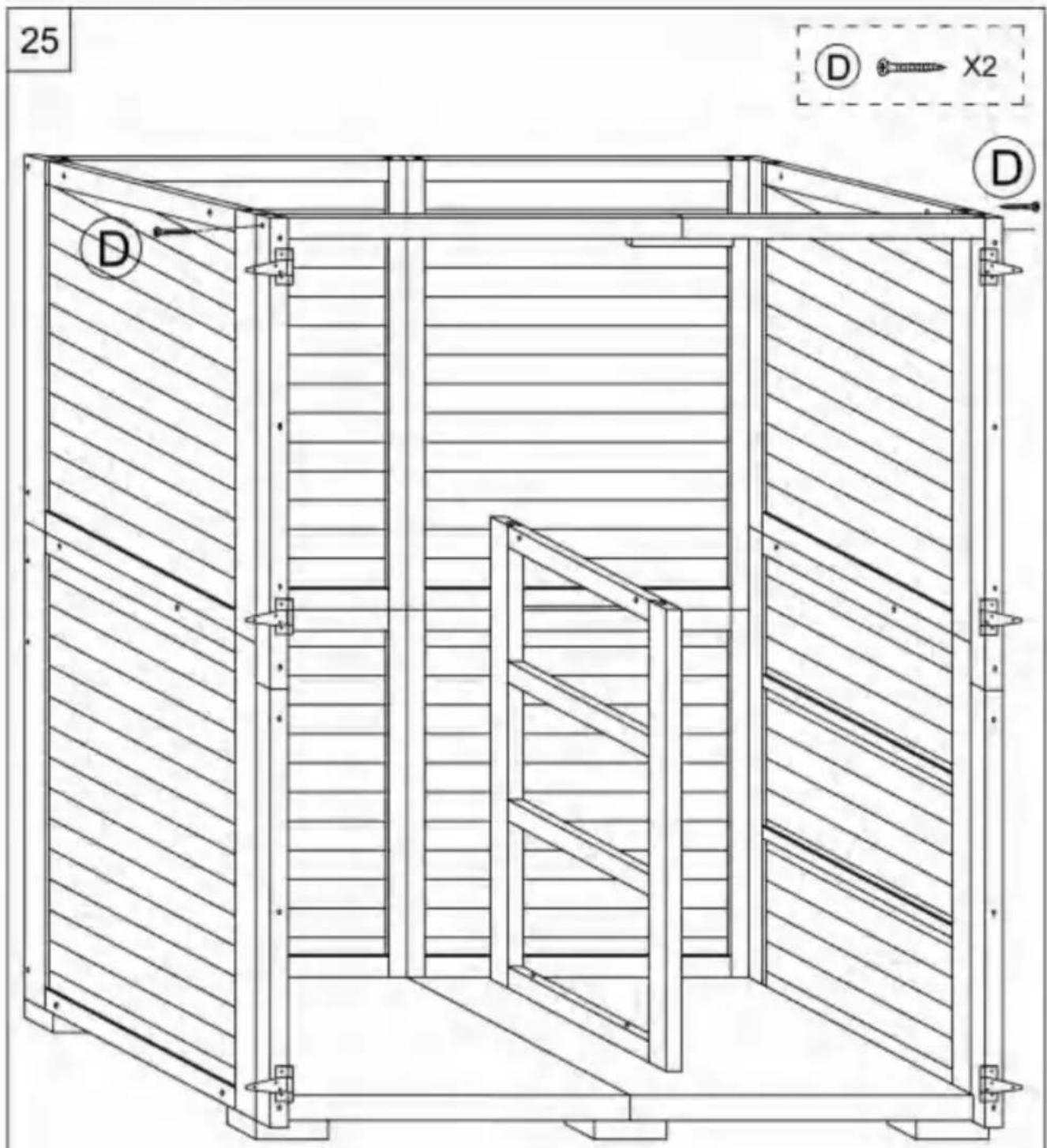

Montaż poprzeczki: Uwaga:
Na panelach bocznych znajdują się otwory pozycjonujące, należy dopasować śruby do otworów w celu montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 25

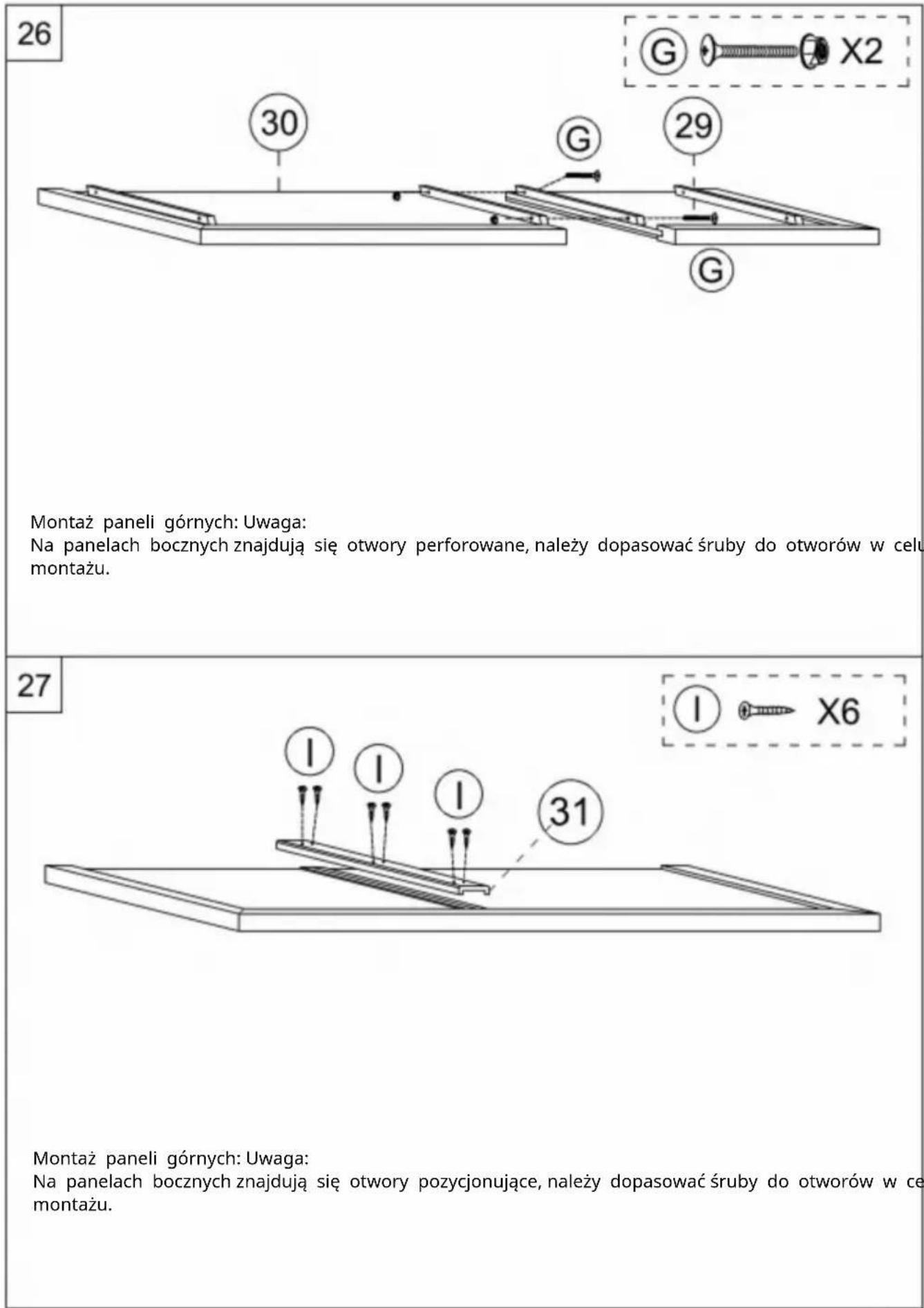

text_image 26 G X2 30 G 29 G Montaż paneli górnych: Uwaga: Na panelach bocznych znajdują się otwory perforowane, należy dopasować śruby do otworów w celu montażu. 27 I X6 31 Montaż paneli górnych: Uwaga: Na panelach bocznych znajdują się otwory pozycjonujące, należy dopasować śruby do otworów w ce montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 26

text_image 28 F X4 F F F

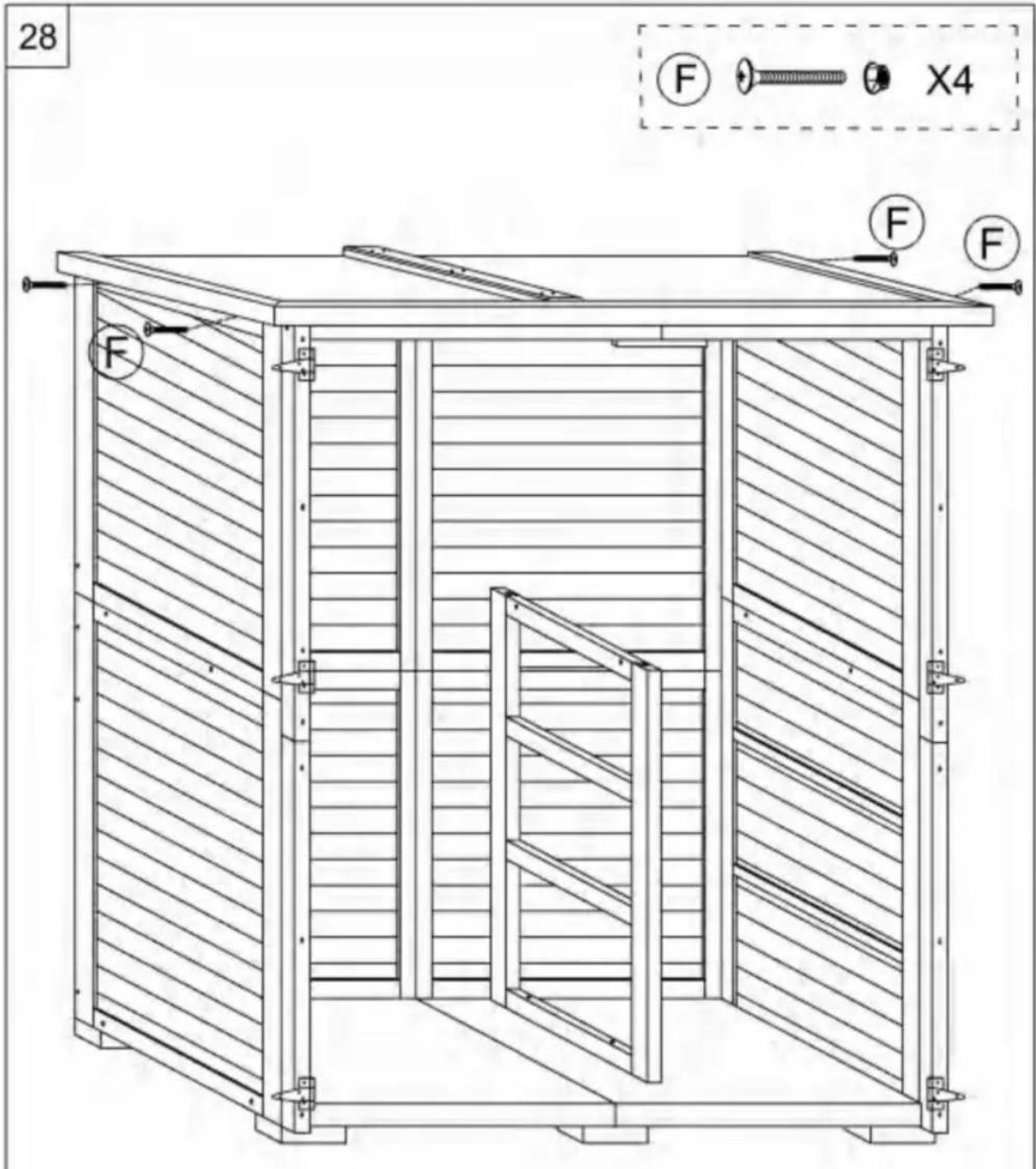

Montaż paneli górnych: Uwaga:
Na panelach bocznych znajdują się otwory perforowane, należy dopasować śruby do otworów w celu montażu.

29

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 27

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 28

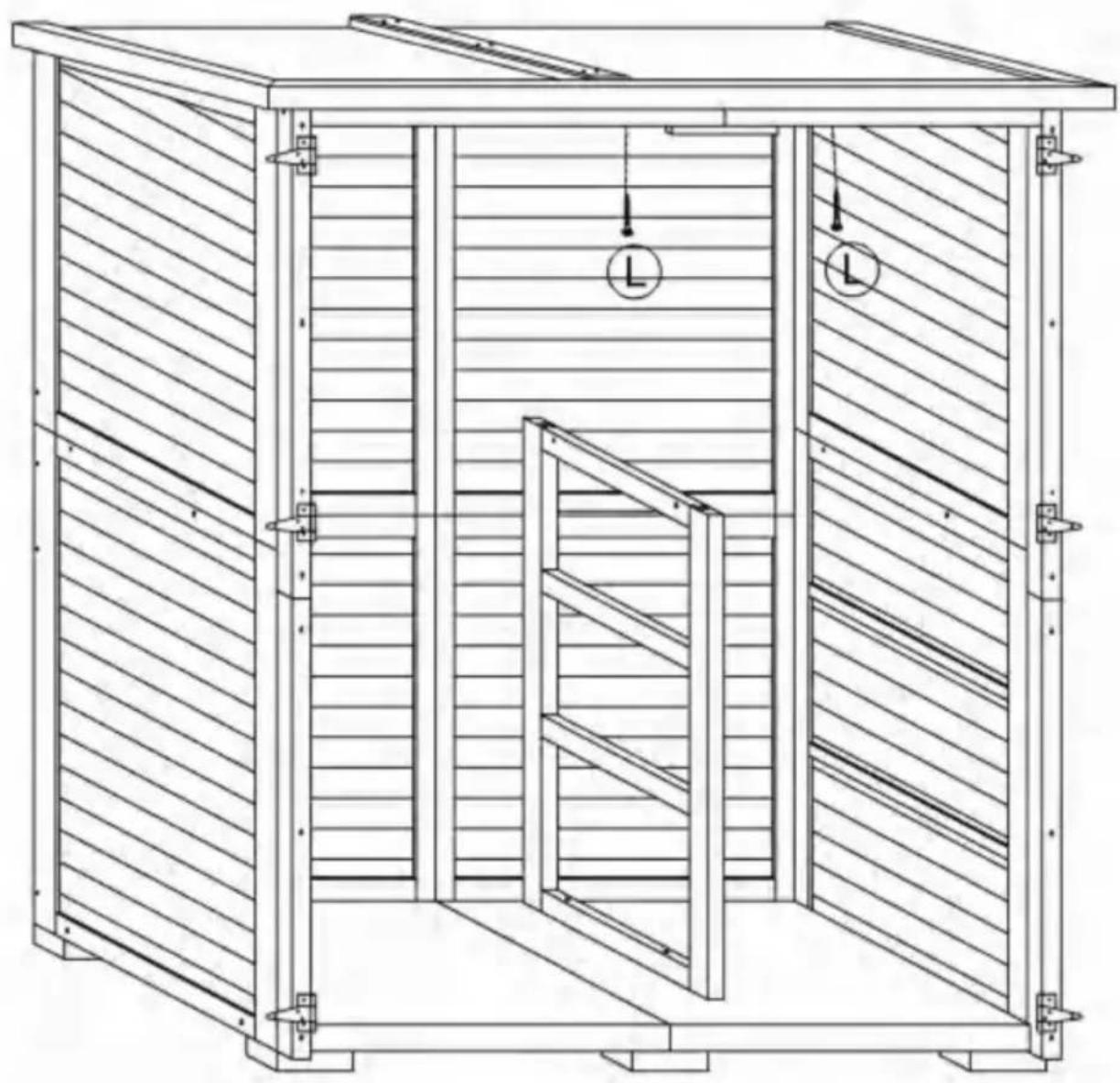

Montaż paneli górnych: Uwaga:
Na panelach bocznych znajdują się otwory pozycjonujące, należy dopasować śruby do otworów w celu montażu.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 29

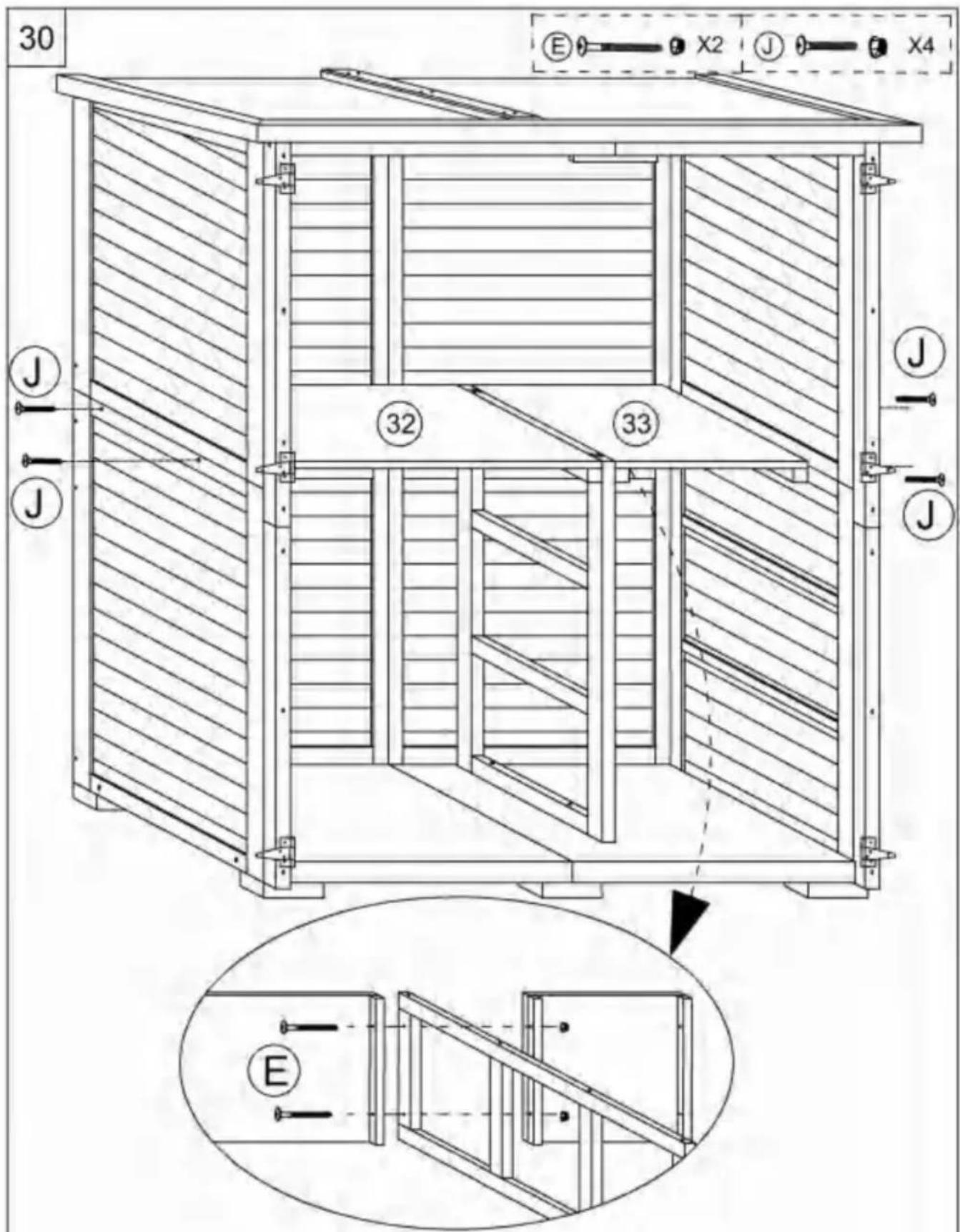

Montaż mieszkania:
Uwaga: Na bocznych panelach znajdują się otwory perforowane, w celu montażu należy wyrównać śruby z otworami.

31
Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 30

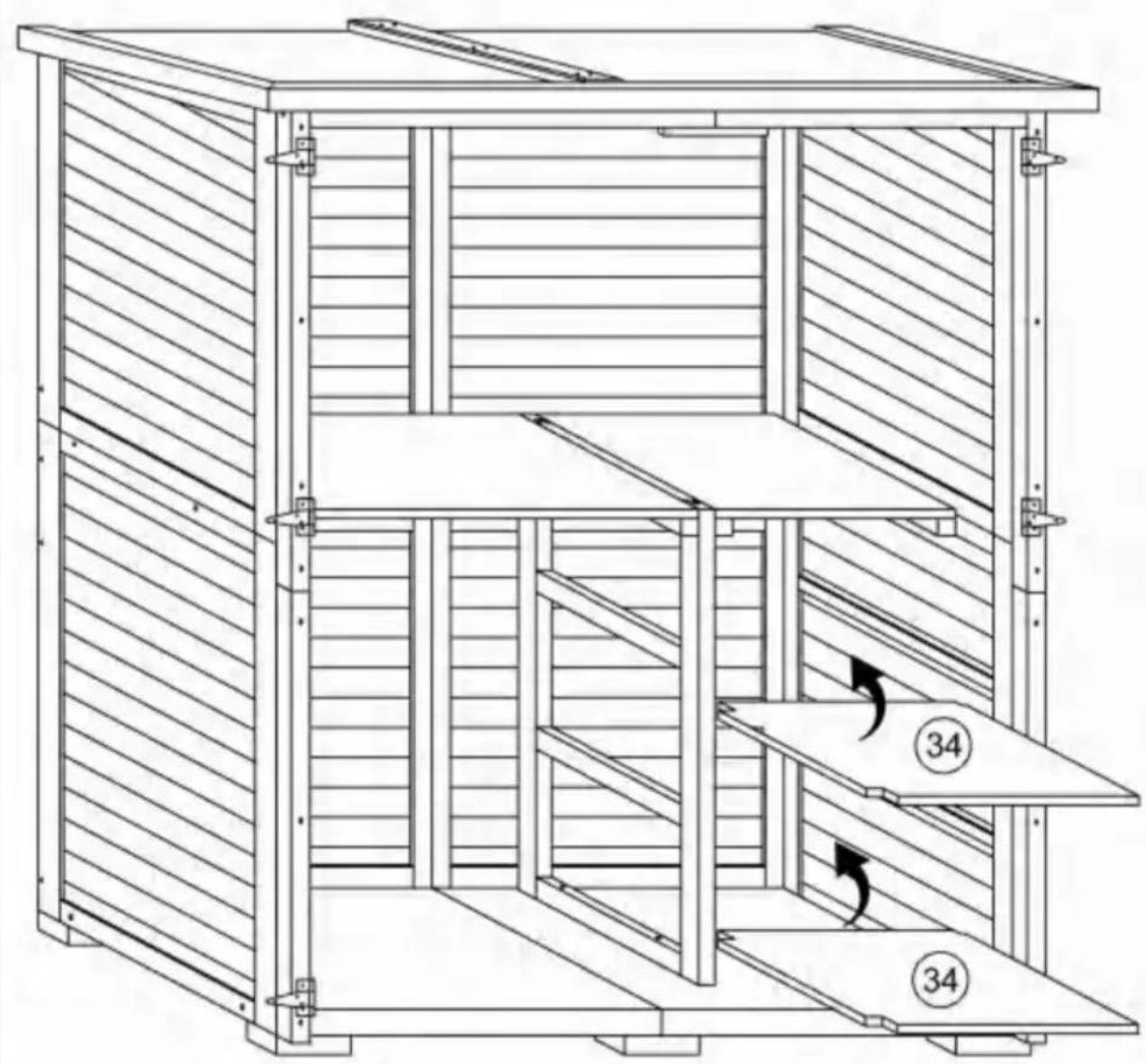

Montaż drzwi: Najpierw
należy położyć na podłożu pomocniczy pasek montażowy;
Następnie drzwi umieszczane są na pomocniczej listwie montażowej;
Przymocuj drzwi do zawiasów za pomocą śrub.
Uwaga: Na drzwiach znajdują się otwory pozycjonujące, należy dopasować śruby do otworów, aby gromadzić się.

Vevor HL-002 - ZAPISZ TE INSTRUKCJE - 31

Montaż zatrzasku: Uwaga: Na panelach bocznych znajdują się otwory pozycjonujące, należy dopasować śruby do otworów w celu montażu.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
