MANUALE UTENTE HL-002 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

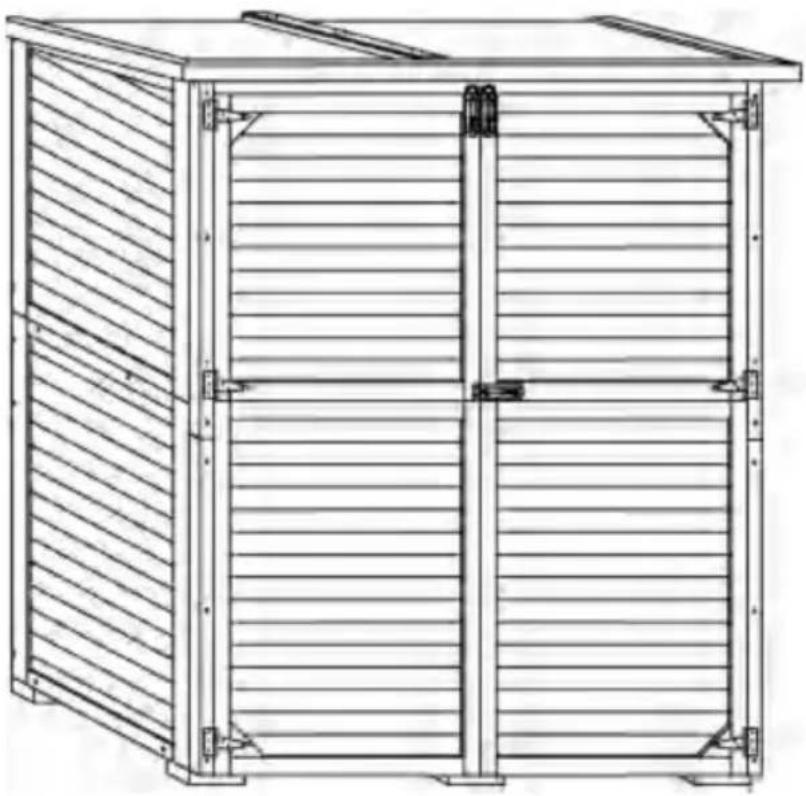

MOBILE ESTERNO A PARTE SUPERIORE PIANA

MANUALE D'USO

MODELLO: HL-002

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

HL-002

Vevor HL-002 - MOBILE ESTERNO A PARTE SUPERIORE PIANA - 1

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni di sicurezza

AVVERTIMENTO:

Leggere queste istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causare lesioni gravi. Le precauzioni di base devono essere sempre seguite, tra cui la seguente:

  1. L'armadio esterno con parte superiore piatta non può essere utilizzato o conservato in aree pericolose. È non è consentito utilizzare l'apparecchio in luoghi pericolosi.
  2. Il mobiletto esterno con parte superiore piatta deve essere controllato per garantire che sia in posizione corretta stato di funzionamento e funziona in modo sicuro prima dell'uso. In caso contrario, l'apparecchio deve non essere utilizzato.
  3. Si prega di tenere la porta dell'armadietto chiusa e bloccata per evitare che entri la pioggia.
  4. L'operatore deve utilizzare correttamente l'armadio esterno a piano superiore. Deve considerare le condizioni locali e devono prestare attenzione alle terze parti, in particolare bambini, quando si lavora con il mobiletto esterno con parte superiore piatta.
  5. Questo mobiletto da esterno con parte superiore piatta non è destinato all'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali o privi di esperienza e/o conoscenze, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o siano istruiti da queste persone sull'uso del dispositivo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il mobiletto esterno con parte superiore piatta.

SALVA QUESTE ISTRUZIONI

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 1

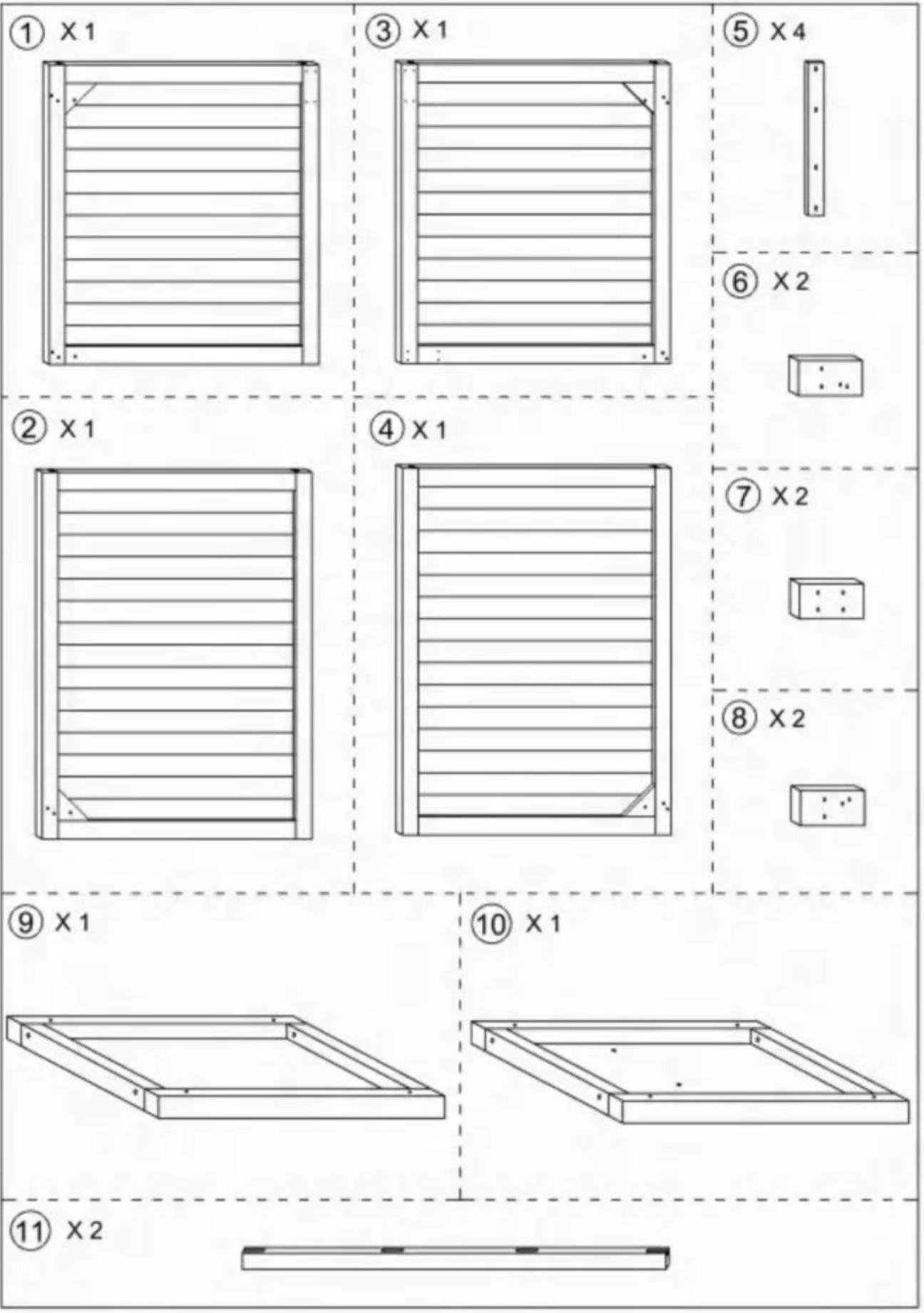

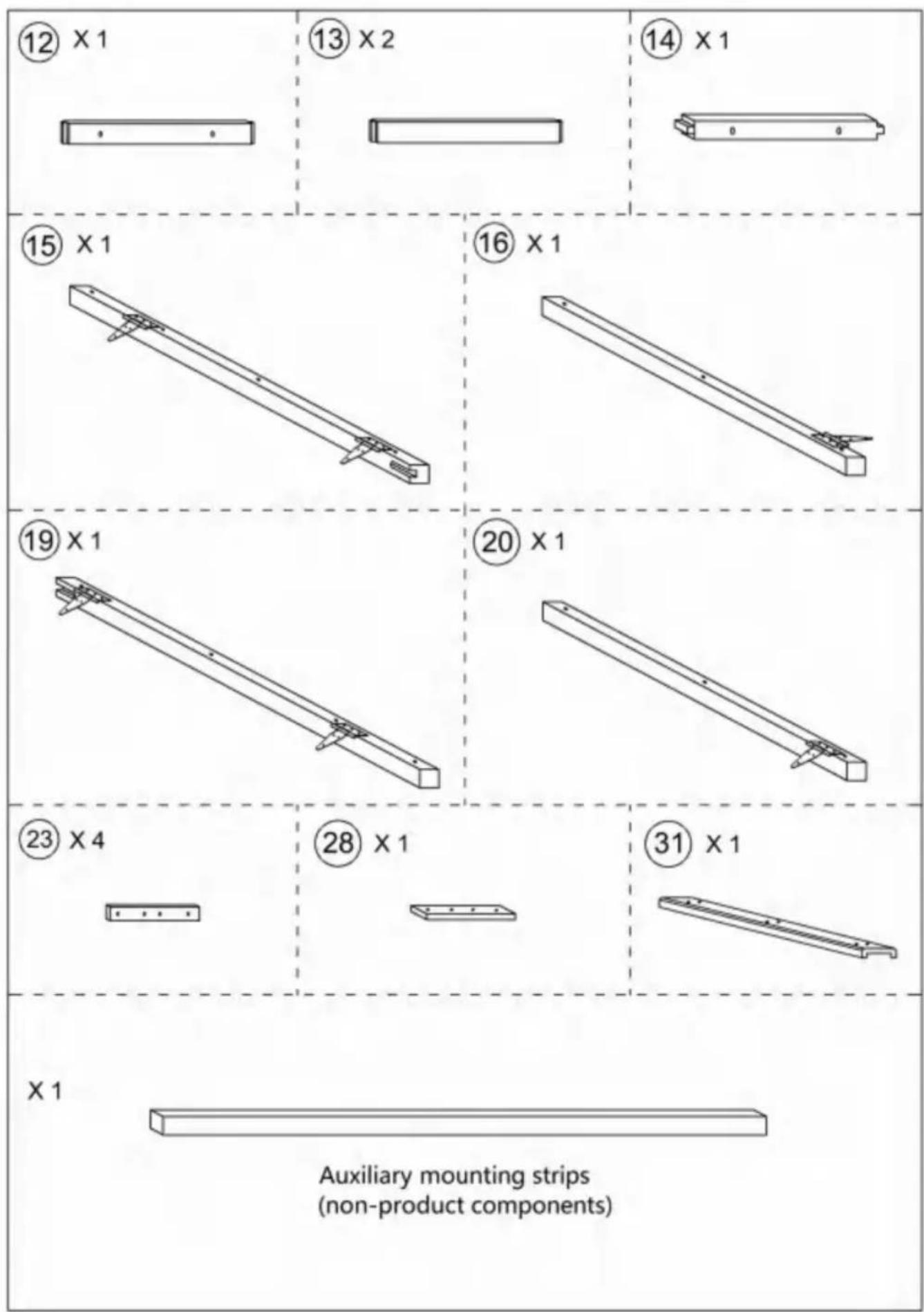

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 2

text_image 1 A X8 2 A X8 ① ② ③ ④ Assemblaggio dei pannelli della porta: assemblare il pannello della porta 1 e il pannello della porta 2 in un'unica porta con una traversa (5x2) pannello della porta 4 in un'unica porta con una traversa (5x Nota: la parte anteriore e posteriore del pannello della porta, Questa volta il retro della porta è assemblato. Nota: l'ordine della parte superiore e inferiore dei 2 pannelli delle porte e la direzione dell'inclinazione le piastre sui pannelli delle porte devono essere coerenti. Nota: ci sono piccoli fori nel pannello della porta, allineare le viti con i piccoli fori per assemblare. Assemblaggio dei pannelli della porta: assemblare il pannello della porta 3 e il pannello della porta 4 in un'unica porta con una traversa (5x Nota: la parte anteriore e posteriore del pannello della porta, Questa volta il retro della porta è assemblato. Nota: l'ordine della parte superiore e inferiore dei 2 pannelli delle porte e la direzione dell'inclinazione le piastre sui pannelli delle porte devono essere coerenti. Nota: ci sono piccoli fari nel pannello della porta, allineare le viti con i piccoli fori per assemblare.

3
Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 3
4

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 4

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 5

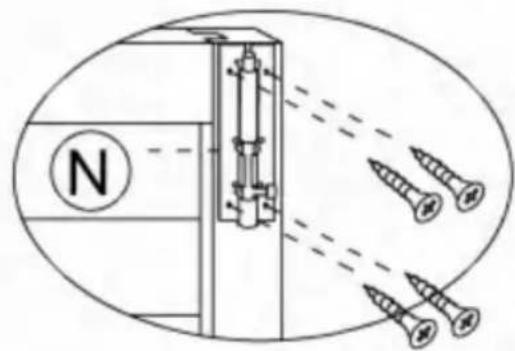

Assemblaggio dei pannelli della
porta: capovolgere la porta assemblata.
Montare il bullone della porta (Nx2) sulla parte anteriore.
Nota: ci sono fori di posizionamento sul pannello porta, allineare le viti con i piccoli fori per il montaggio.
Assemblaggio dei pannelli della
porta: capovolgere la porta assemblata.
Montare il bullone della porta (Nx2) sulla parte anteriore.
Nota: ci sono fori di posizionamento sul pannello porta, allineare le viti con i piccoli fori per il montaggio.

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 6

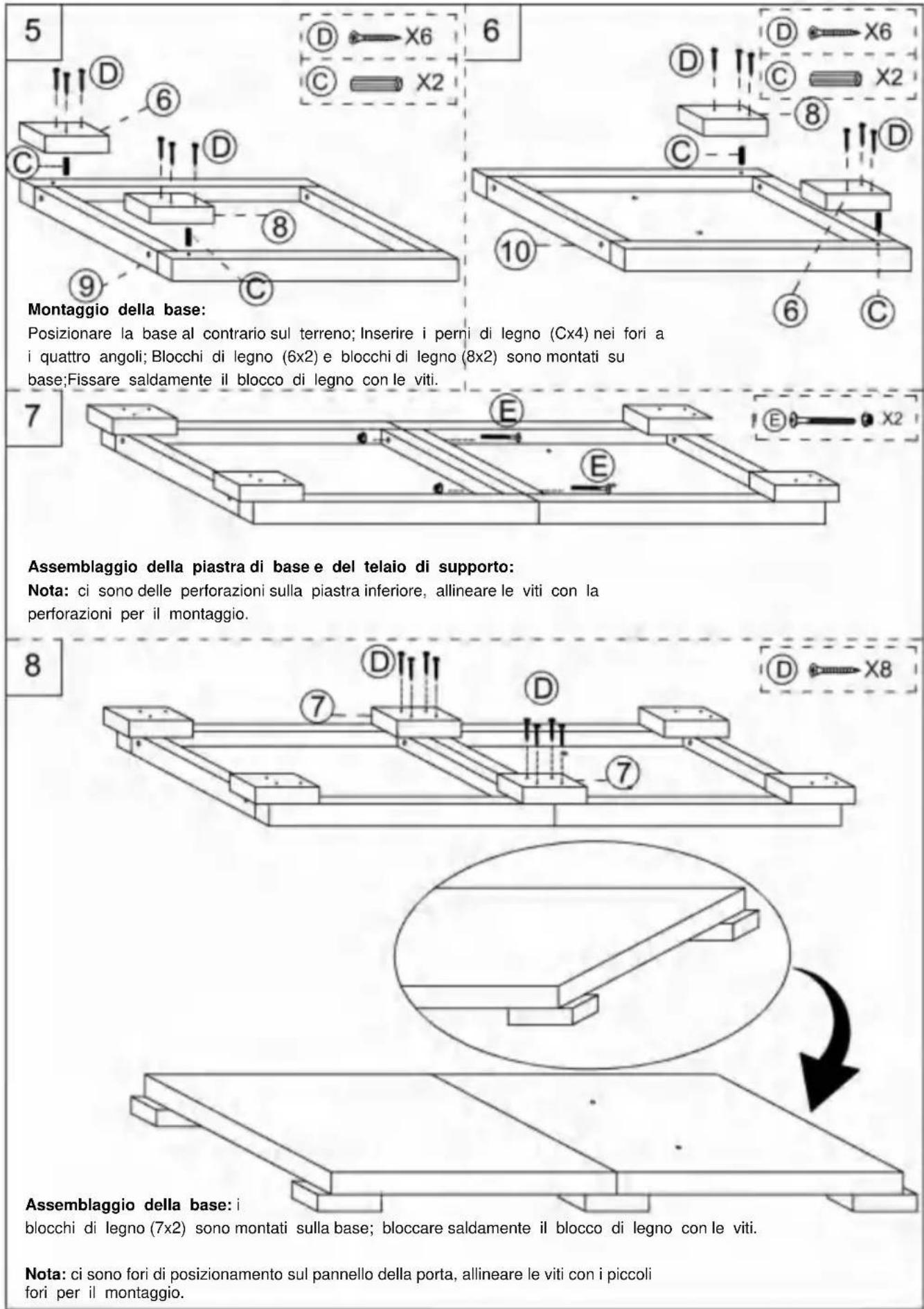

Posizionare la base al contrario sul terreno; Inserire i perni di legno (Cx4) nei fori a i quattro angoli; Blocchi di legno (6x2) e blocchi di legno (8x2) sono montati su base; Fissare saldamente il blocco di legno con le viti.
Nota: ci sono delle perforazioni sulla piastra inferiore, allineare le viti con la perforazioni per il montaggio.
blocchi di legno (7x2) sono montati sulla base; bloccare saldamente il blocco di legno con le viti.
Nota: ci sono fori di posizionamento sul pannello della porta, allineare le viti con i piccoli fori per il montaggio.

9
Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 7

text_image D 12 11 13 D 13 14 D

Vevor HL-002 - SALVA QUESTE ISTRUZIONI - 8

text_image D X4

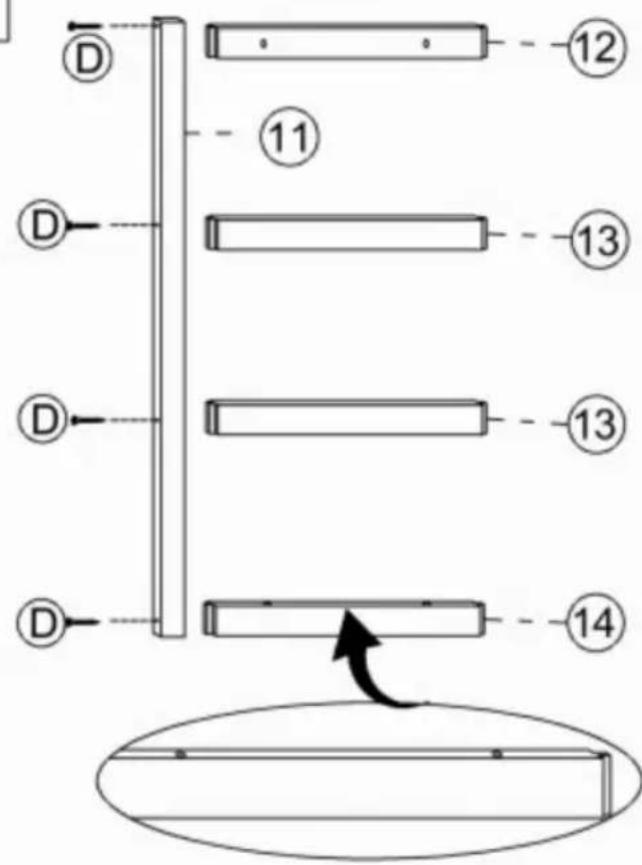

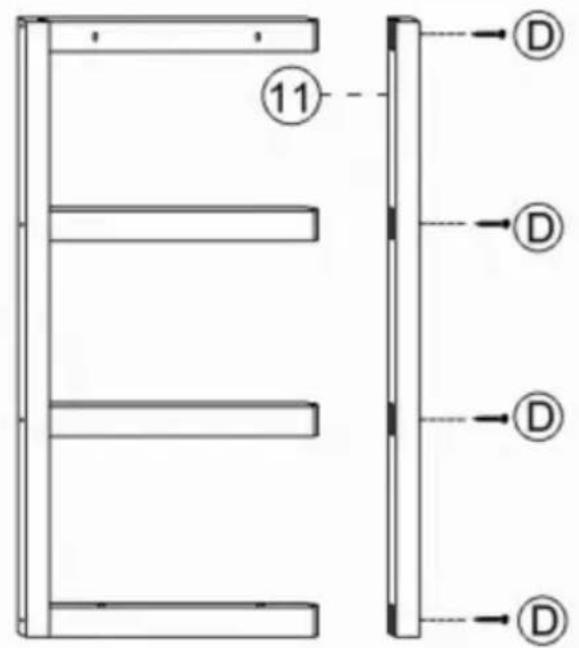

Assemblaggio del supporto interno telaio:

Montare la traversa corta (12) e (13*2) (13) in cima alla traversa lunga (11).

Nota: l'ordine in cui le traverse vengono sollevate e abbassate.

Nota: sono presenti fori di posizionamento su la traversa, allineare le viti con i fori per il montaggio.

10
Vevor HL-002 - Assemblaggio del supporto interno telaio: - 1

text_image D + X4

Vevor HL-002 - Assemblaggio del supporto interno telaio: - 2

Nota: l'ordine in cui le traverse vengono sollevate e abbassate.
Nota: ci sono fori di posizionamento sulla traversa, allineare le viti con i fori assemblare.

Vevor HL-002 - Assemblaggio del supporto interno telaio: - 3

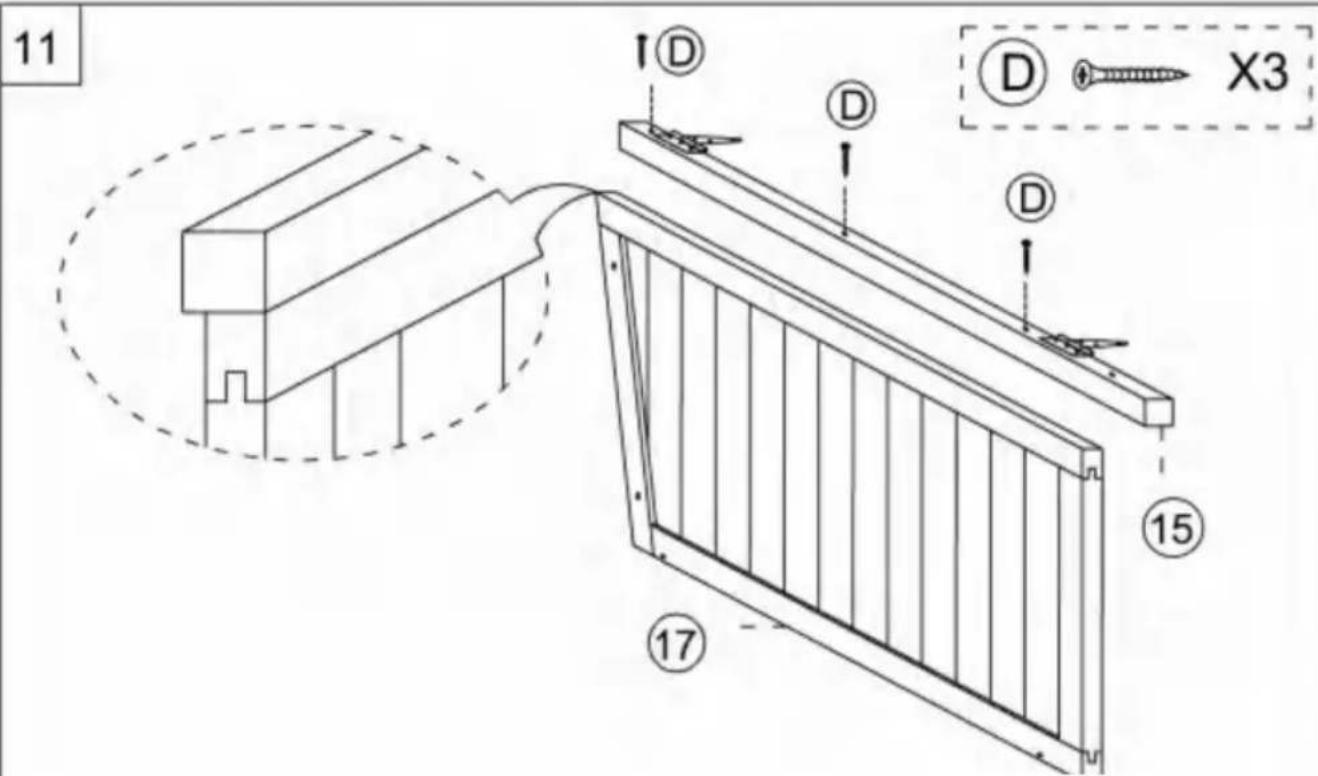

text_image 11 D D D X3 15 17

Montaggio dei pannelli laterali:

Nota: la traversa (15) deve essere a filo con il bordo della piastra laterale (17).

Nota: ci sono fori di posizionamento sulla traversa, allineare le viti con i fori per assemblare.

Vevor HL-002 - Montaggio dei pannelli laterali: - 1

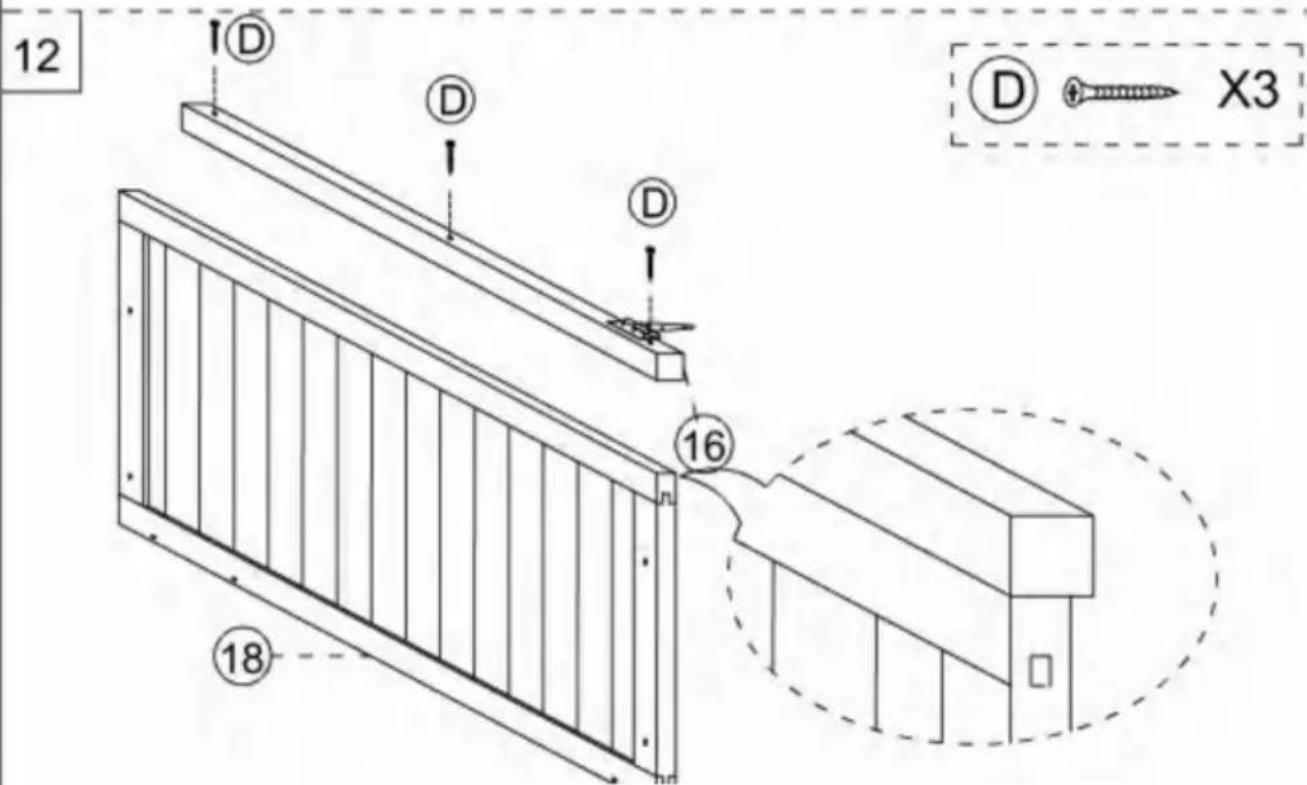

text_image 12 D D D 16 X3 18

Montaggio dei pannelli laterali:

Nota: la traversa (16) deve essere a filo con il bordo della piastra laterale (18).

Nota: ci sono fori di posizionamento sulla traversa, allineare le viti con i fori per assemblare.

Vevor HL-002 - Montaggio dei pannelli laterali: - 1

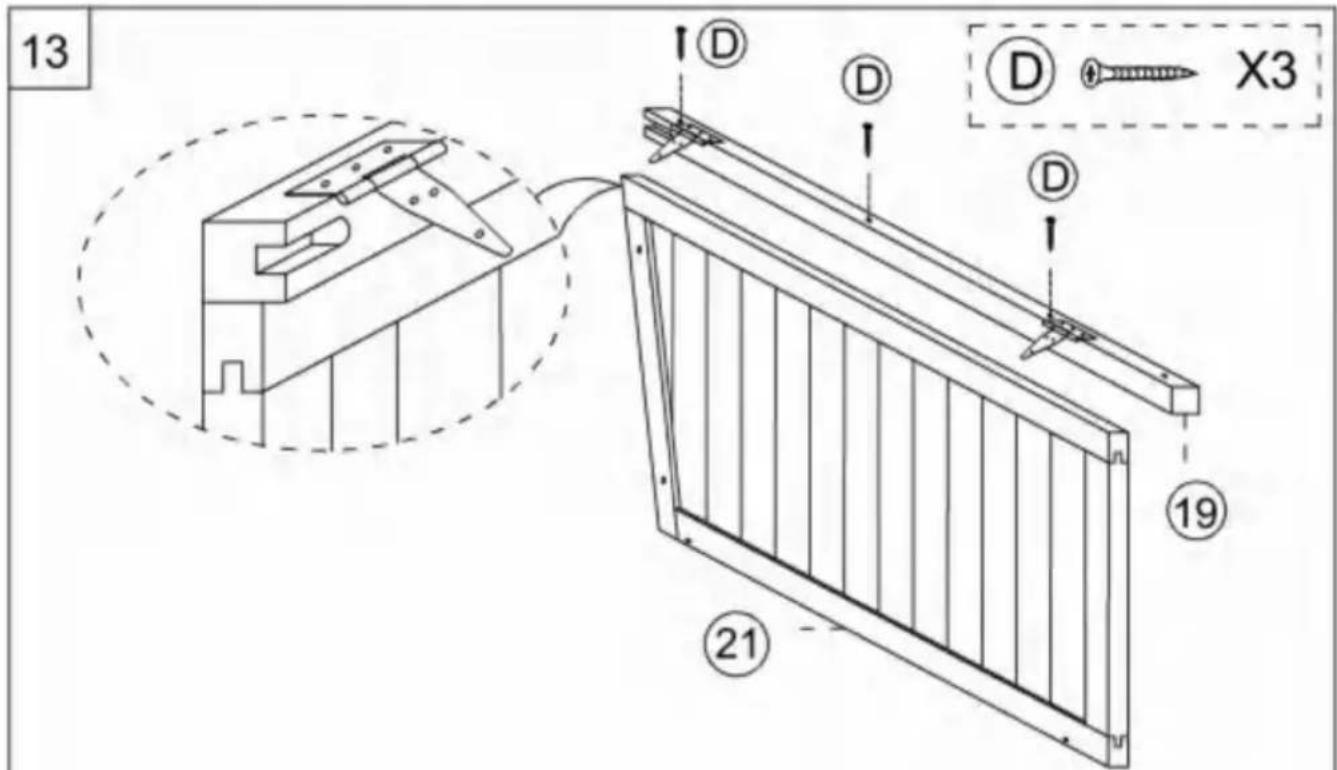

text_image 13 D D D X3 21 19

Montaggio dei pannelli laterali:
Nota: la traversa (19) deve essere a filo con il bordo della piastra laterale (21).
Nota: ci sono fori di posizionamento sulla traversa, allineare le viti con i fori per assemblare.

Vevor HL-002 - Montaggio dei pannelli laterali: - 2

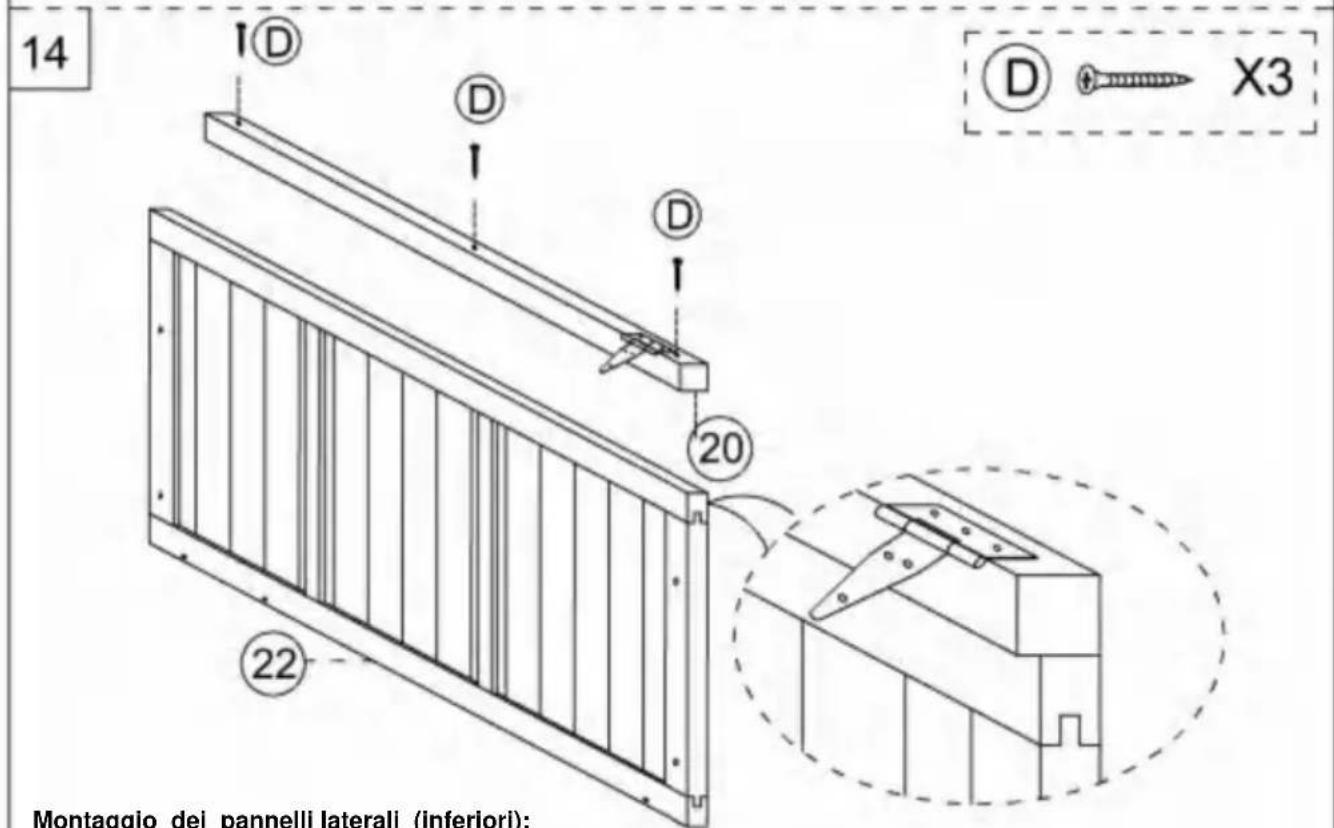

text_image 14 D D D 20 22 D X3 Montaggio dei pannelli laterali (inferiori):

Montaggio dei pannelli laterali (inferiori):
Nota: la traversa (20) deve essere a filo con il bordo della piastra laterale (22).
Nota: ci sono fori di posizionamento sulla traversa, allineare le viti con i fori per assemblare.

Vevor HL-002 - Montaggio dei pannelli laterali: - 3

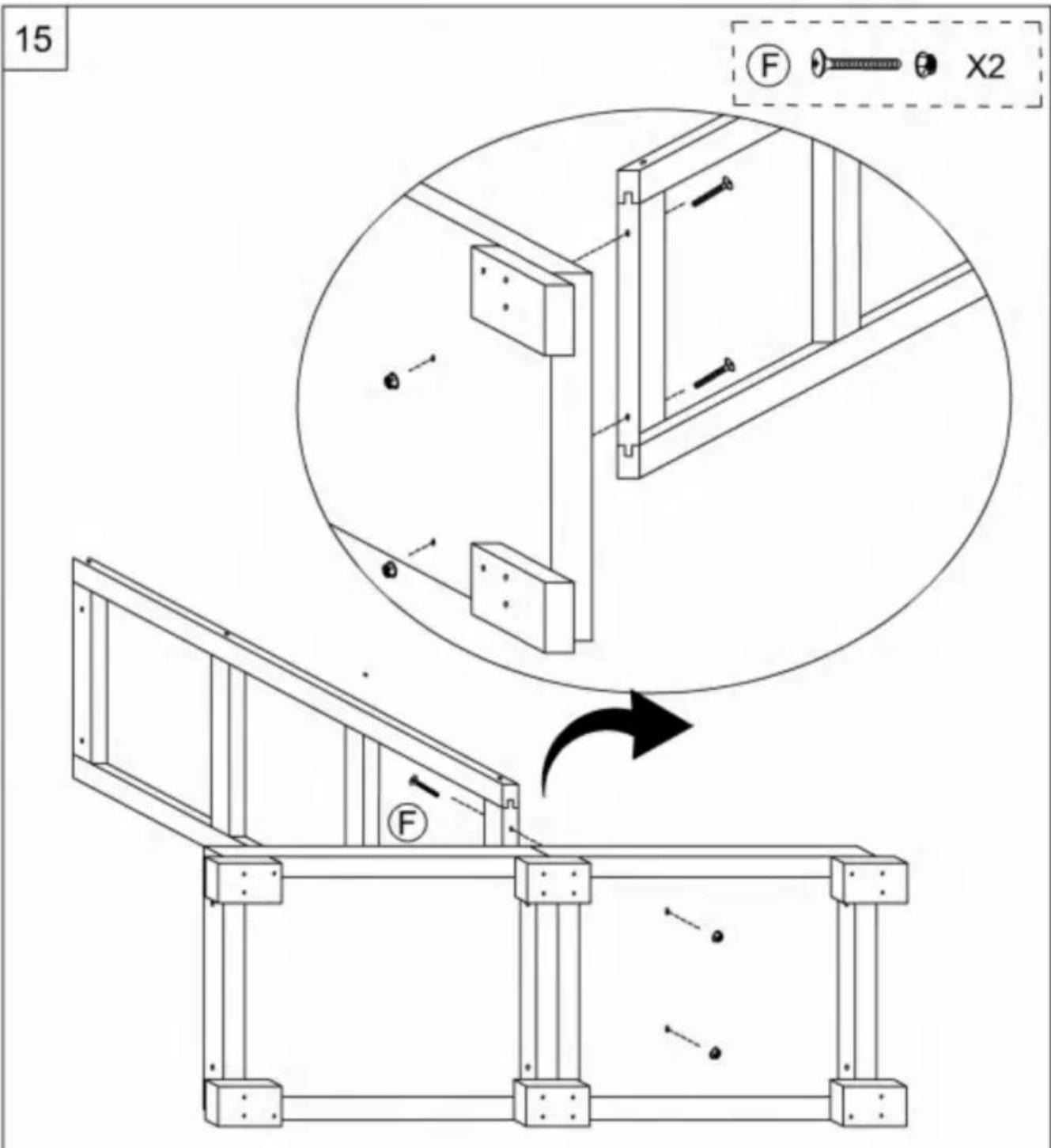

text_image 15 F X2 F

Assemblaggio della piastra di base e del telaio di
supporto: Nota: ci sono delle perforazioni sulla piastra inferiore e sul telaio di supporto, allineare le viti con fori per il montaggio.

Vevor HL-002 - Montaggio dei pannelli laterali: - 4

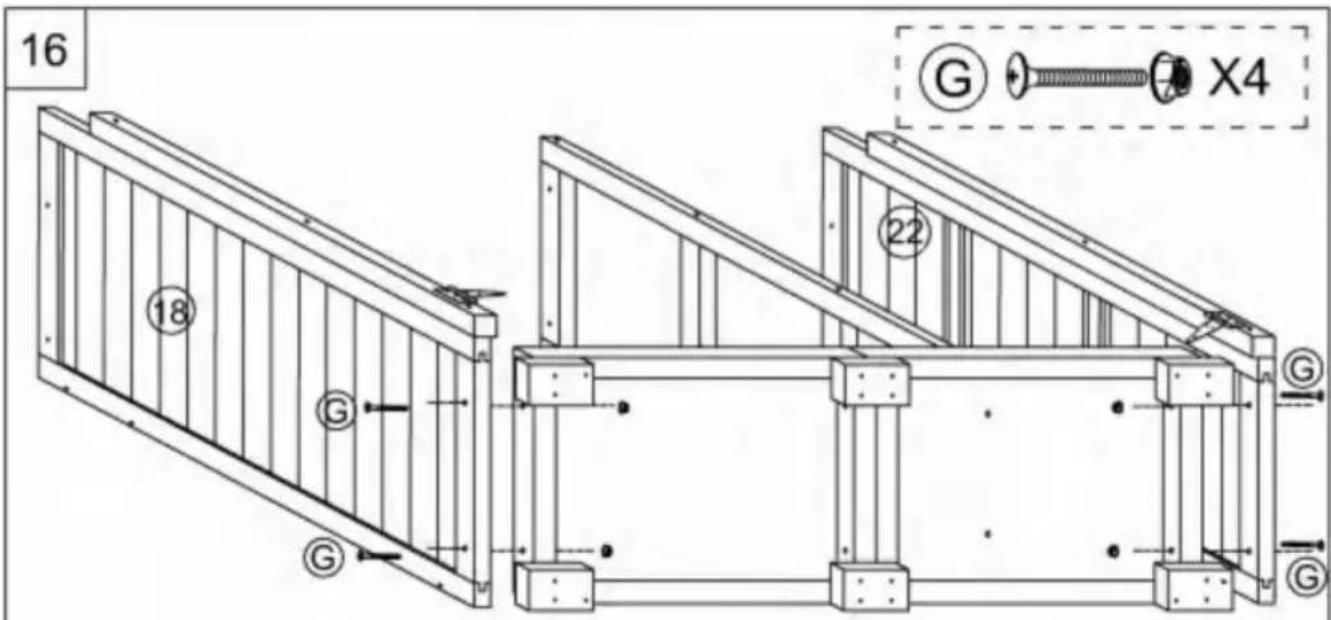

Assemblaggio della piastra di base e dei pannelli

laterali: Nota: sulla piastra di base e sui pannelli laterali sono presenti delle perforazioni, per il montaggio allineare le viti con le perforazioni.

Vevor HL-002 - Montaggio dei pannelli laterali: - 5

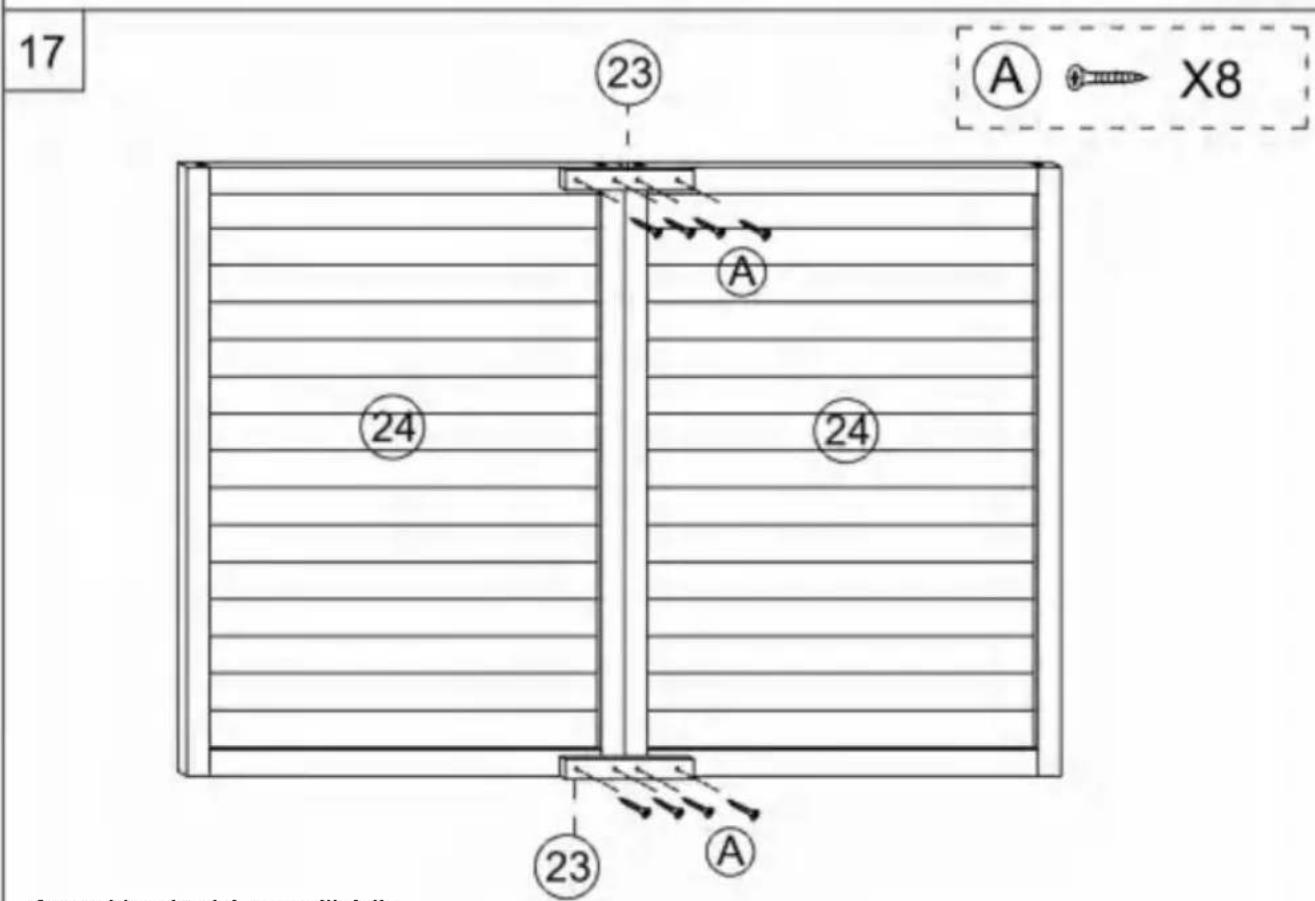

text_image 17 23 A X8 24 24 23 A Assemblaria dei nonallidello

Assemblaggio dei pannelli della

porta: assemblare i blocchi di legno (23x2) sul retro.

Nota: ci sono fori di posizionamento sul pannello della porta, allineare le viti con i piccoli fori per il montaggio.

18

Vevor HL-002 - Montaggio dei pannelli laterali: - 6

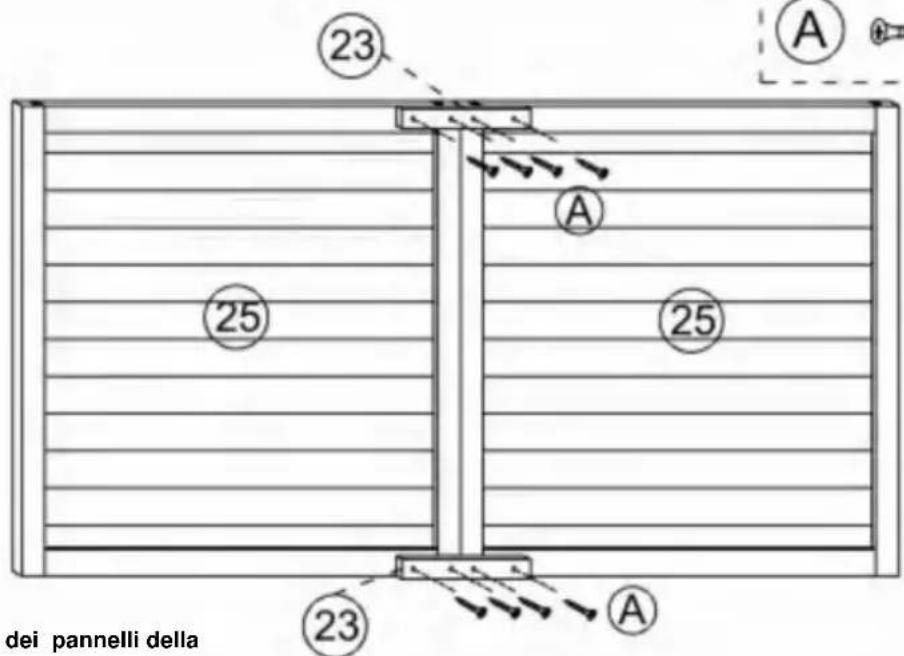

text_image 23 A 25 25 23 A dei pannelli della

Assemblaggio dei pannelli della
porta: assemblare i blocchi di legno (23x2) sul retro.
Nota: ci sono fori di posizionamento sul pannello della porta, allineare le viti con i piccoli fori per il montaggio.

Vevor HL-002 - Montaggio dei pannelli laterali: - 7

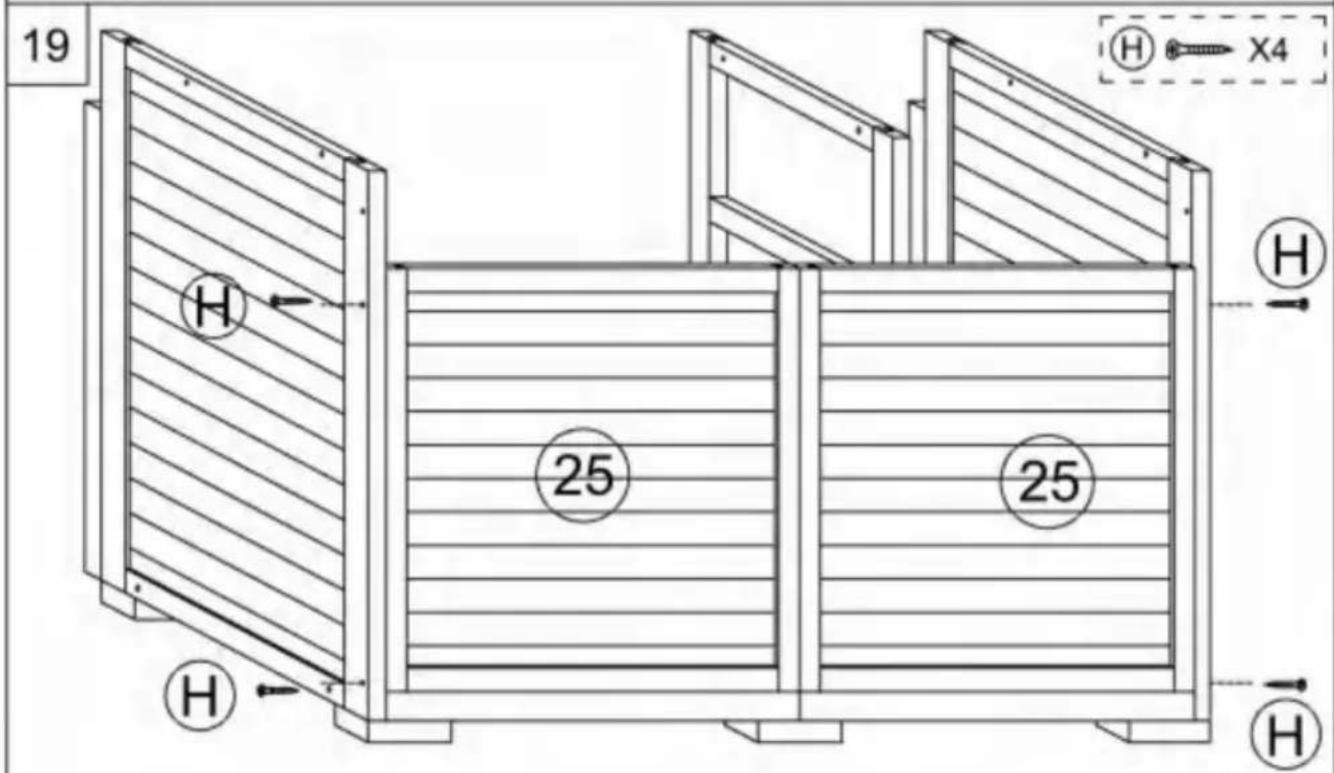

text_image 19 H 25 25 H H H X4

Montaggio del pannello della porta
(posteriore): Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Montaggio dei pannelli laterali: - 8

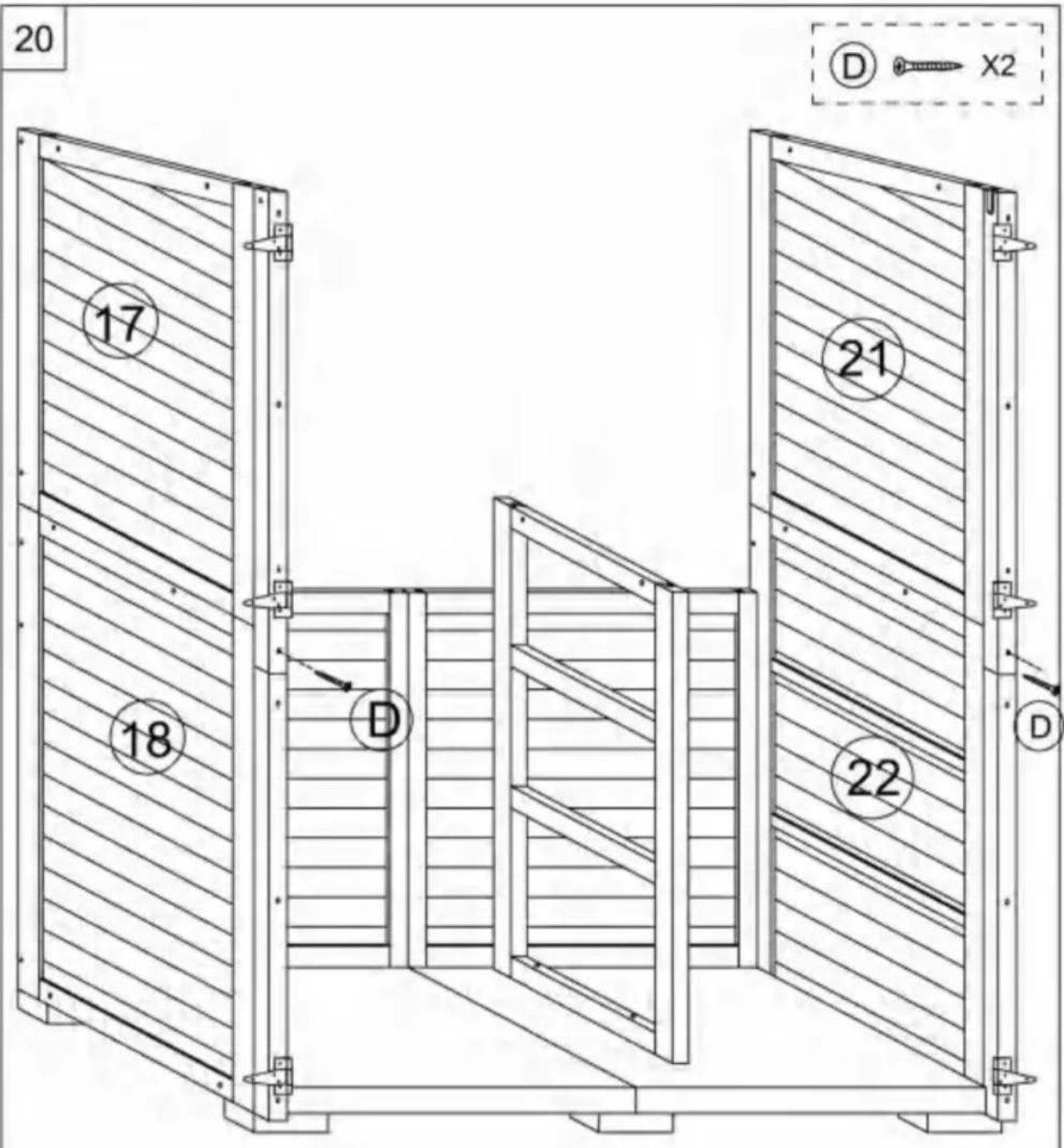

text_image 20 17 18 D 21 22 D X2

Assemblaggio dei pannelli laterali

(superiore): Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Assemblaggio dei pannelli laterali - 1

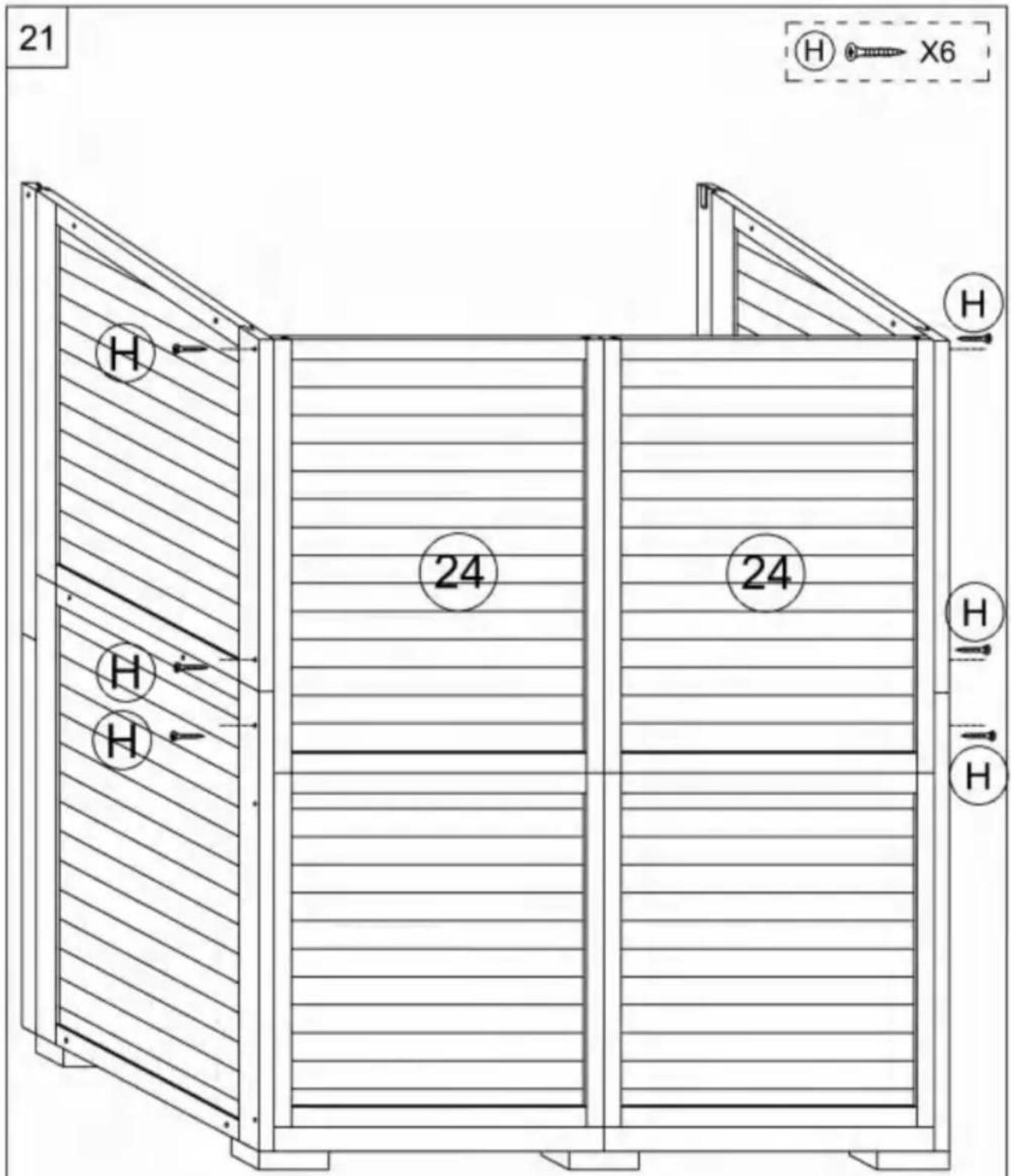

text_image 21 H X6 H 24 24 H H H H

Montaggio dei pannelli laterali
(posteriori): Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Assemblaggio dei pannelli laterali - 2

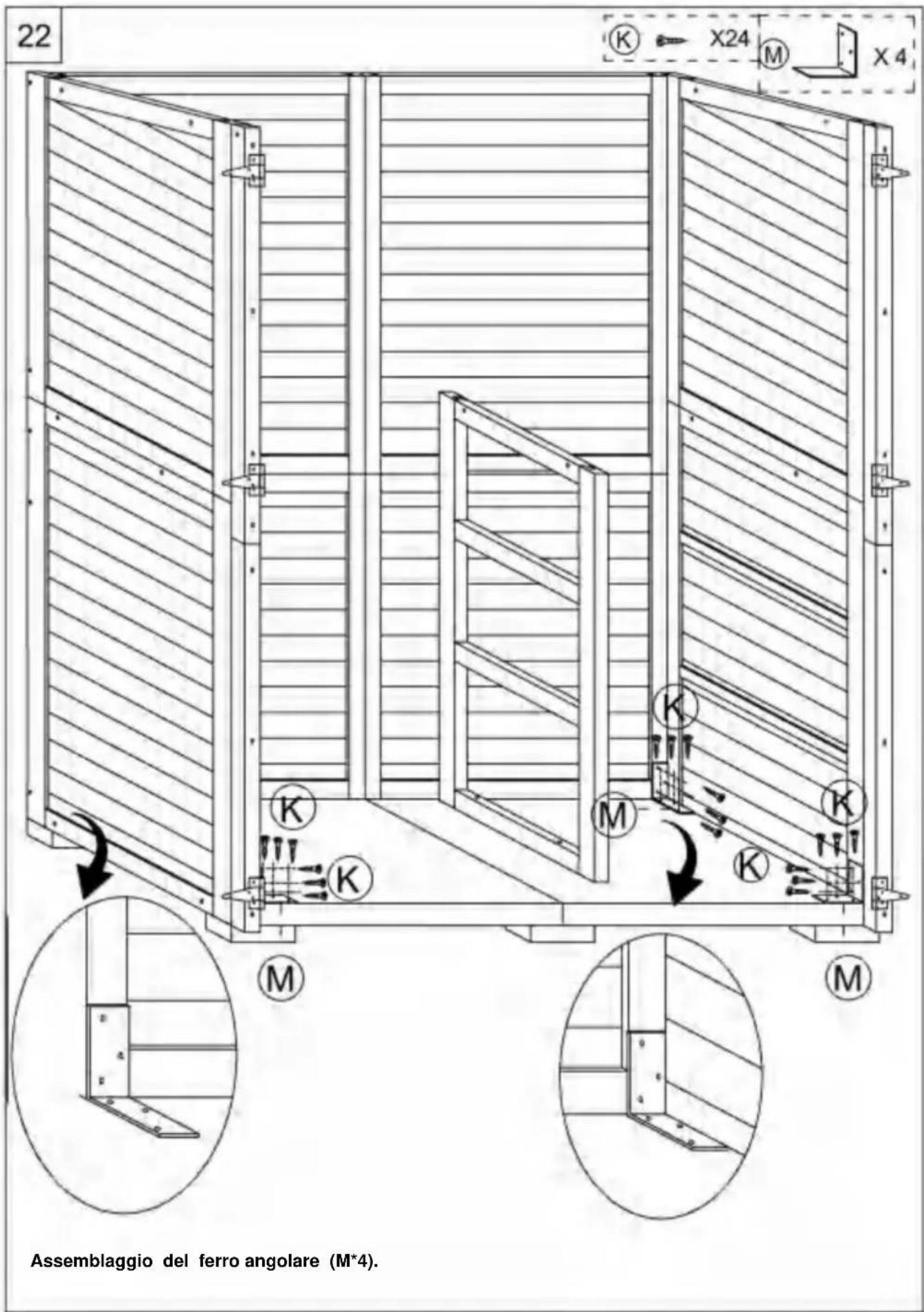

text_image 22 K X24 M X4 Assemblaggio del ferro angolare (M*4).

Vevor HL-002 - Assemblaggio dei pannelli laterali - 3

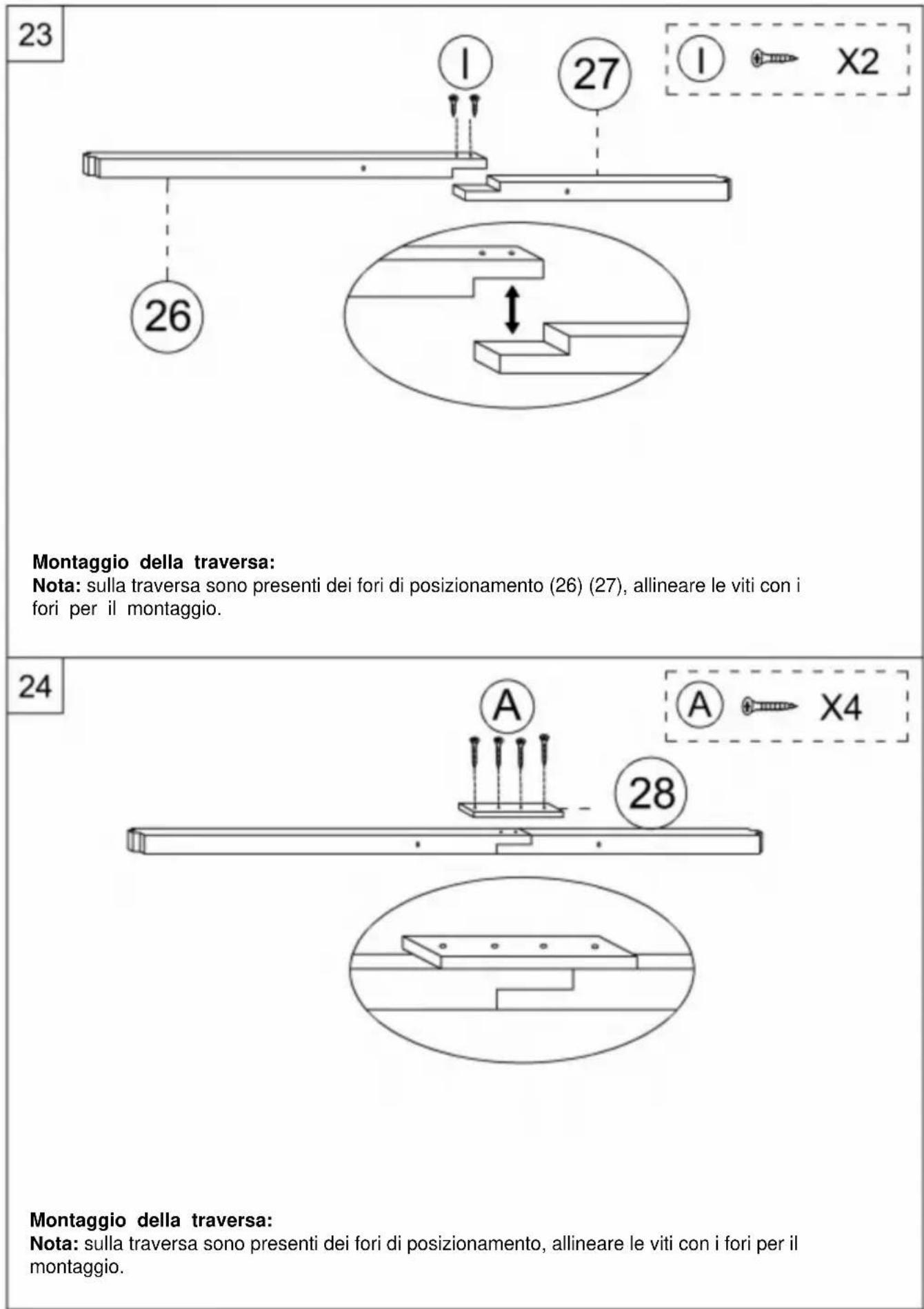

text_image 23 Montaggio della traversa: Nota: sulla traversa sono presenti dei fori di posizionamento (26) (27), allineare le viti con i fori per il montaggio. 24 Montaggio della traversa: Nota: sulla traversa sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Assemblaggio dei pannelli laterali - 4

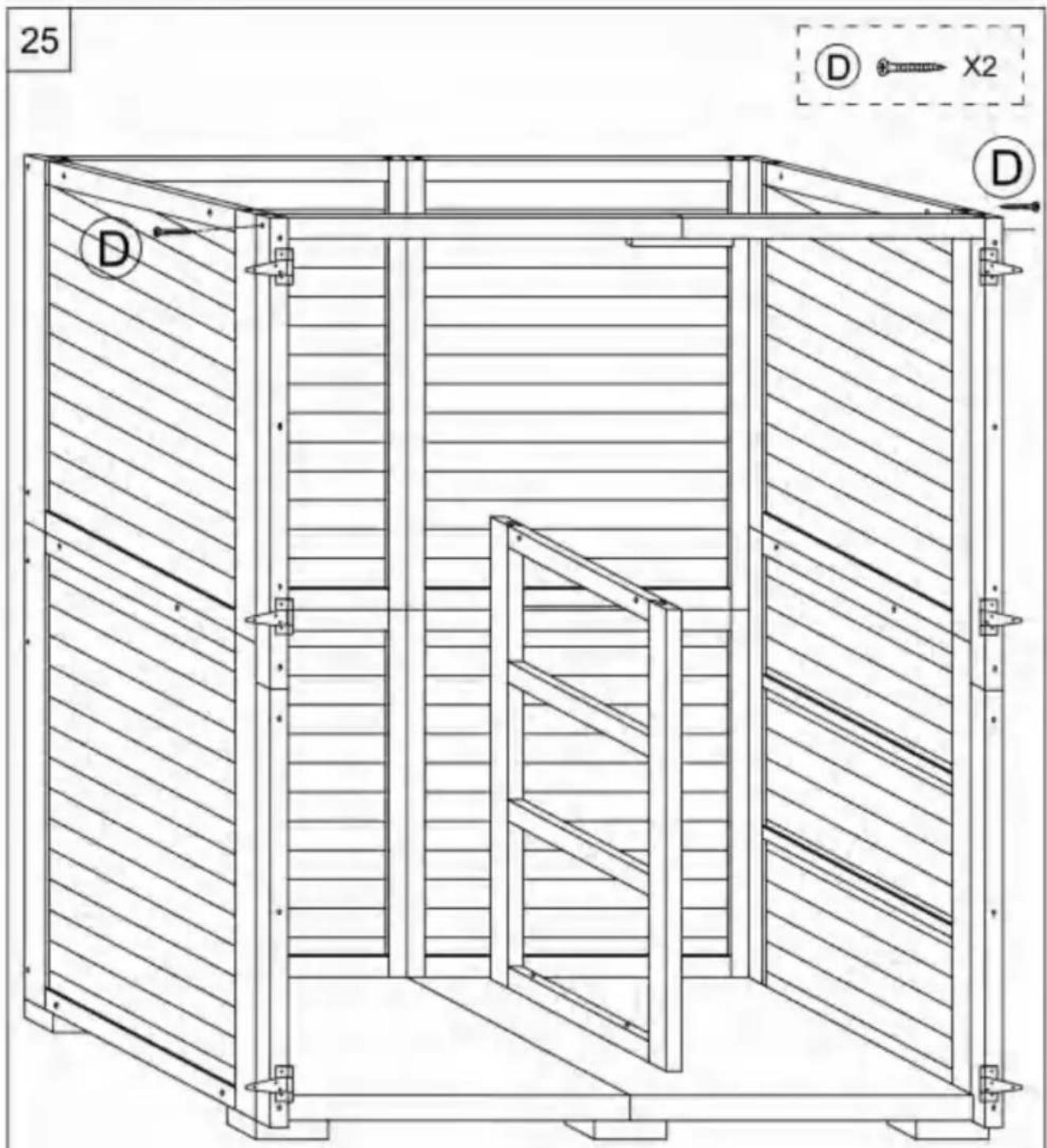

text_image 25 D X2 D

Montaggio della traversa:

Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Montaggio della traversa: - 1

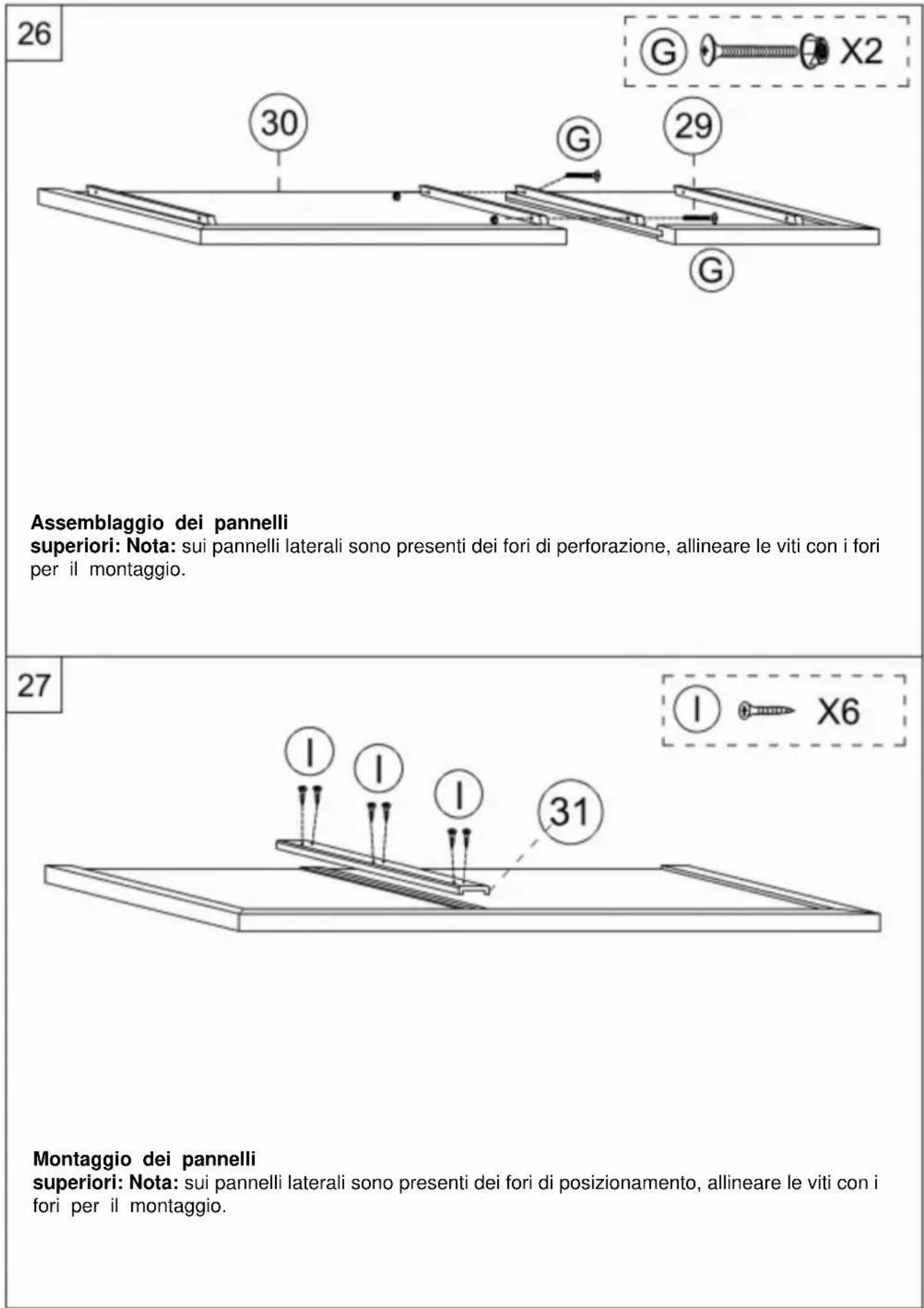

text_image Assemblaggio dei pannelli superiori: Nota: sui pannelli laterali sono presenti dei fori di perforazione, allineare le viti con i fori per il montaggio. Montaggio dei pannelli superiori: Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Montaggio della traversa: - 2

text_image 28 F X4 F F F

Assemblaggio dei pannelli
superiori: Nota: sui pannelli laterali sono presenti dei fori di perforazione, allineare le viti con i fori per il montaggio.

29

Vevor HL-002 - Montaggio della traversa: - 3

Vevor HL-002 - Montaggio della traversa: - 4

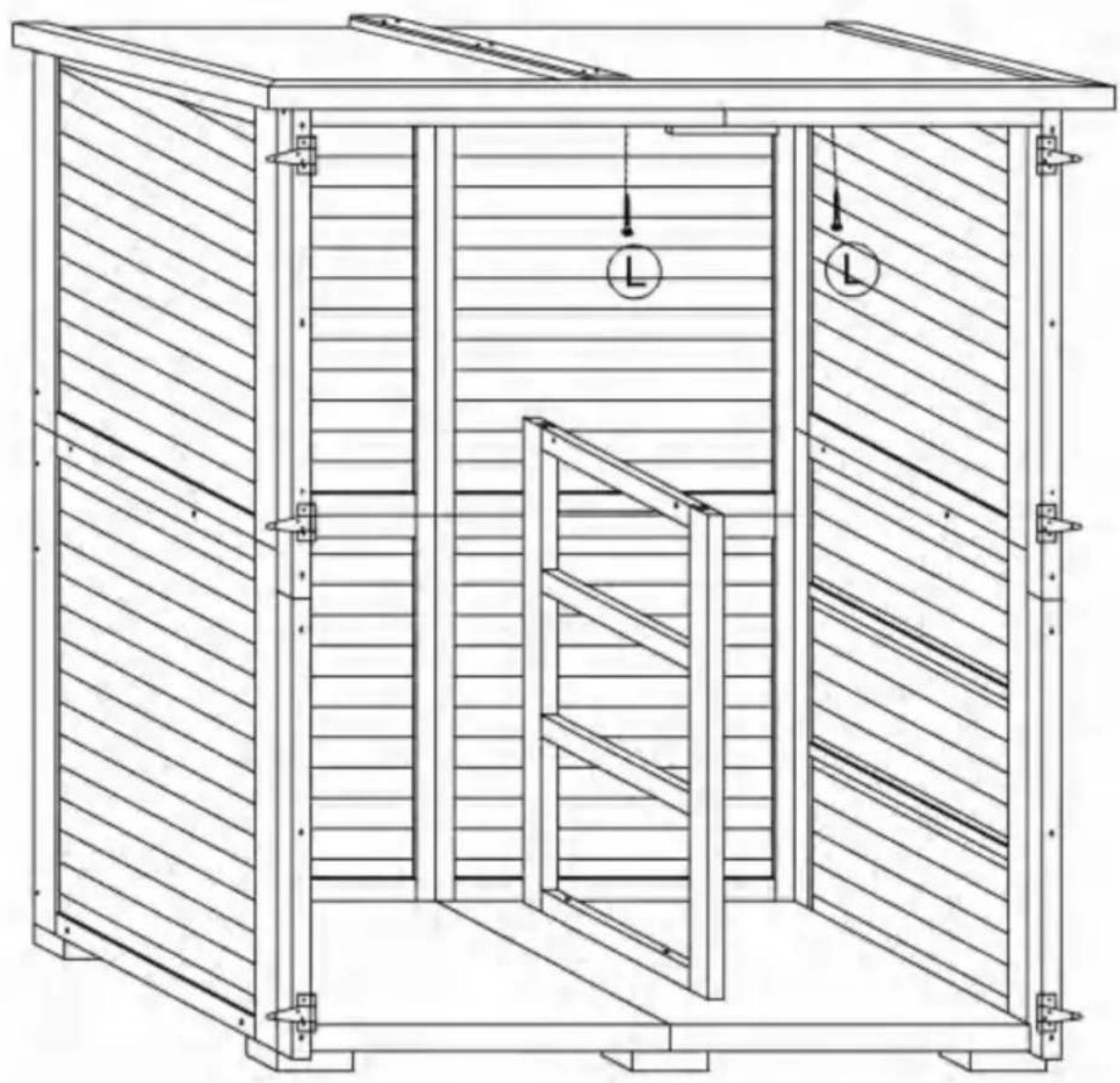

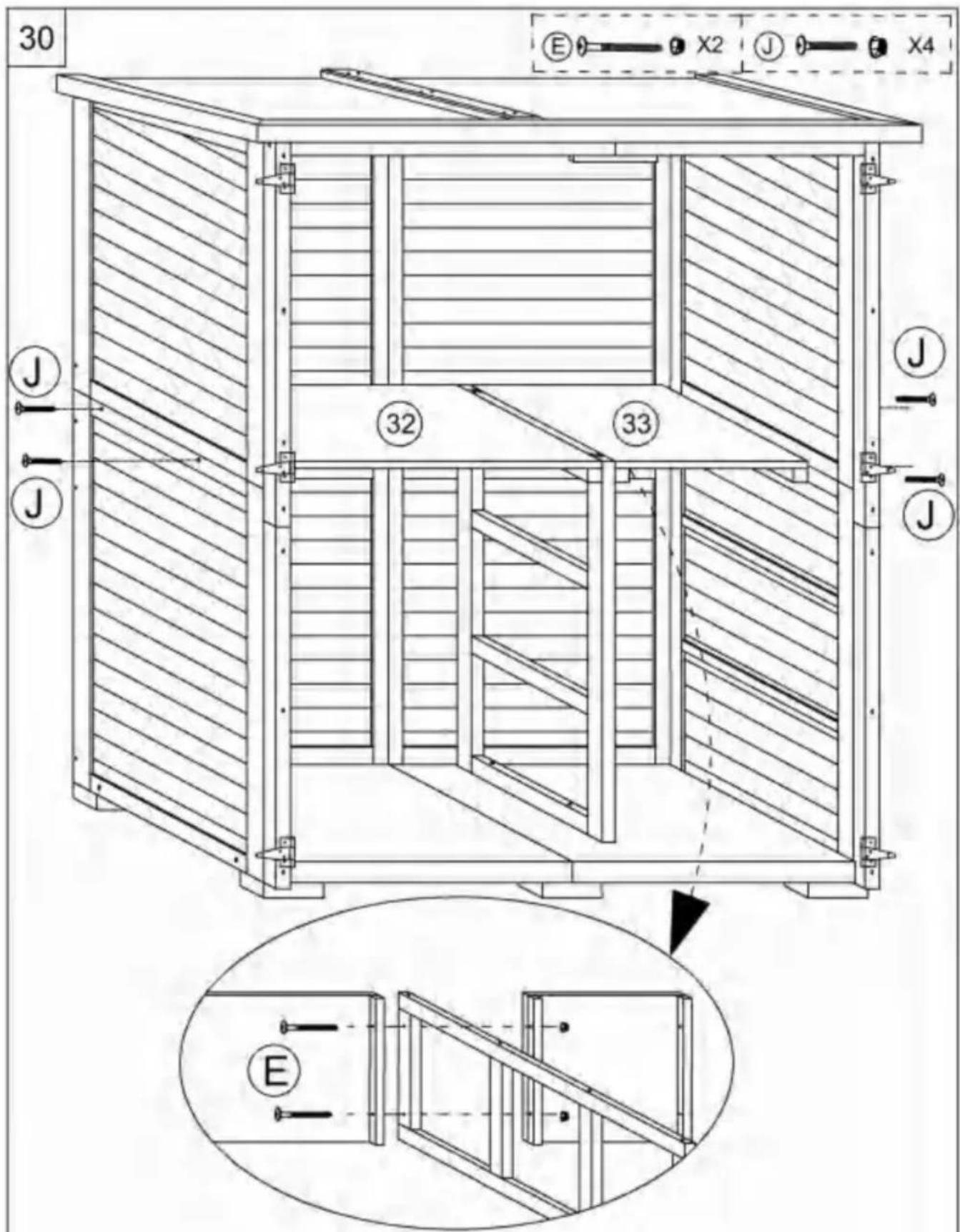

Montaggio dei pannelli

superiori: Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Vevor HL-002 - Montaggio dei pannelli - 1

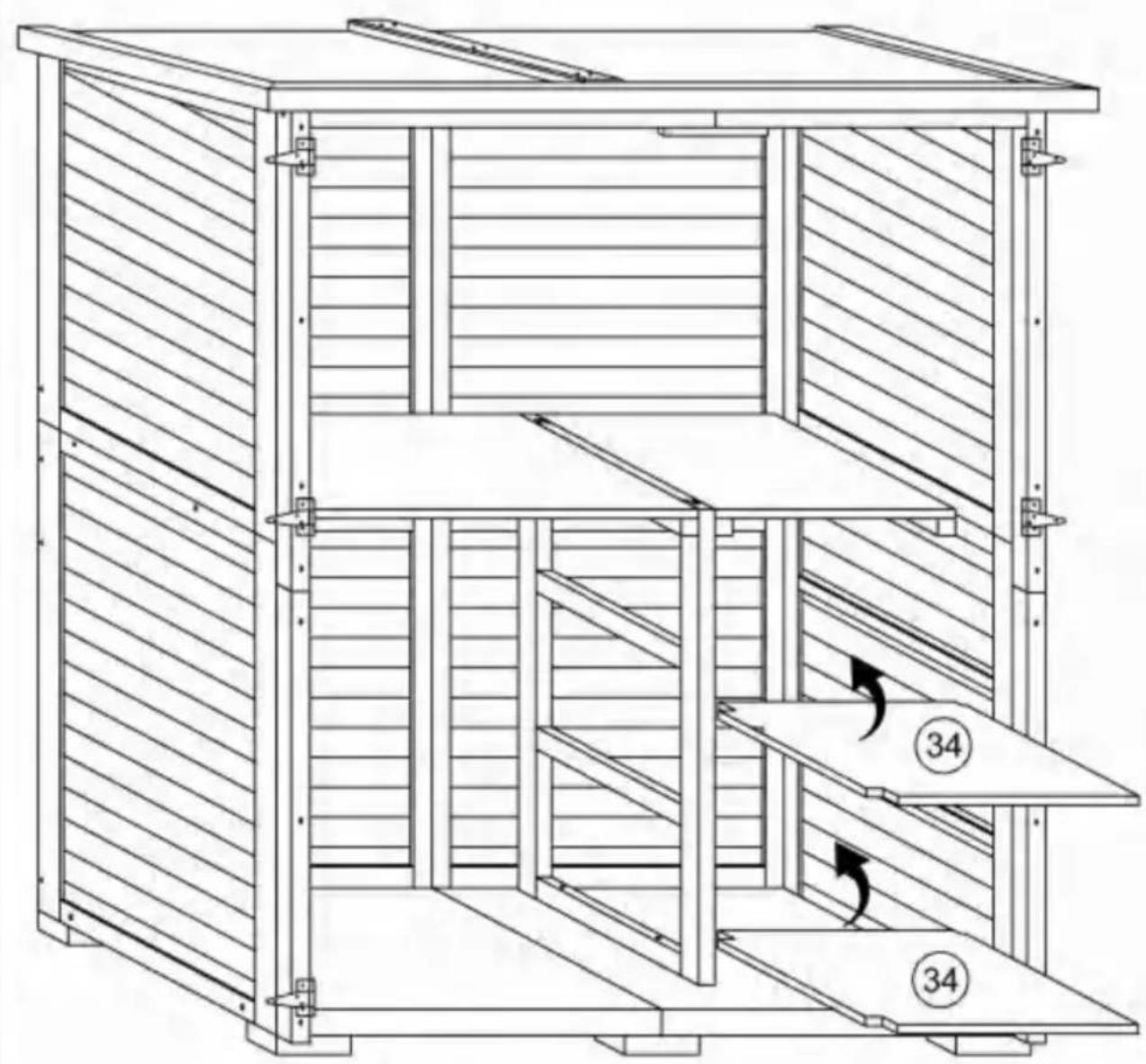

Montaggio del
piano: Nota: sui pannelli laterali sono presenti dei fori, per il montaggio allineare le viti con i fori.

31
Vevor HL-002 - Montaggio dei pannelli - 2

Montaggio dell'appartamento.

Vevor HL-002 - Montaggio dei pannelli - 3

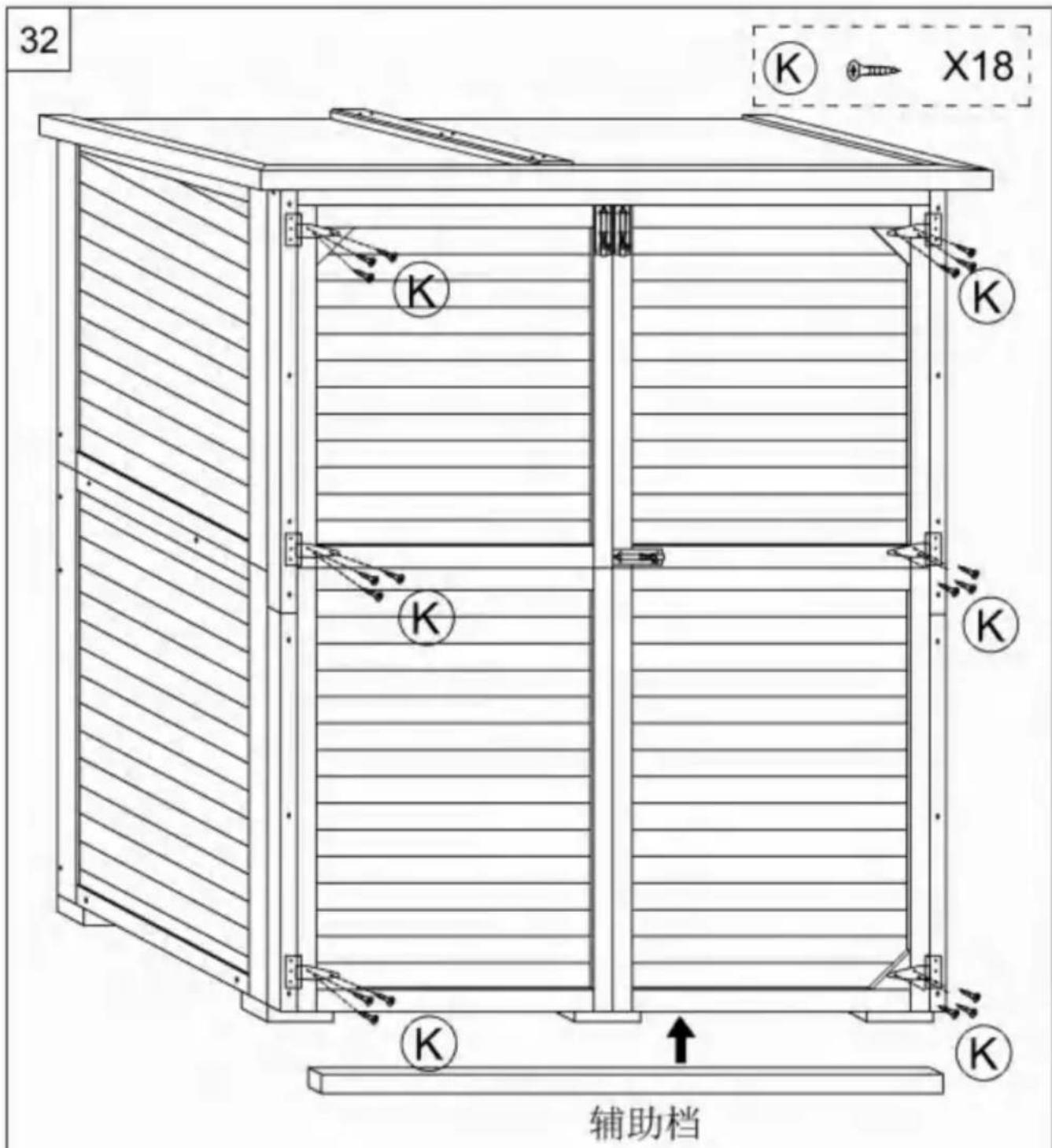

text_image 32 K X18 K K K K 辅助档

Montaggio delle porte:

posizionare prima a terra la striscia di montaggio ausiliaria;

La porta viene quindi posizionata sulla striscia di montaggio ausiliaria;

Fissare la porta con le cerniere utilizzando delle viti.

Nota: ci sono fori di posizionamento sulla porta, allineare le viti con i fori per assemblare.

Vevor HL-002 - Montaggio delle porte: - 1

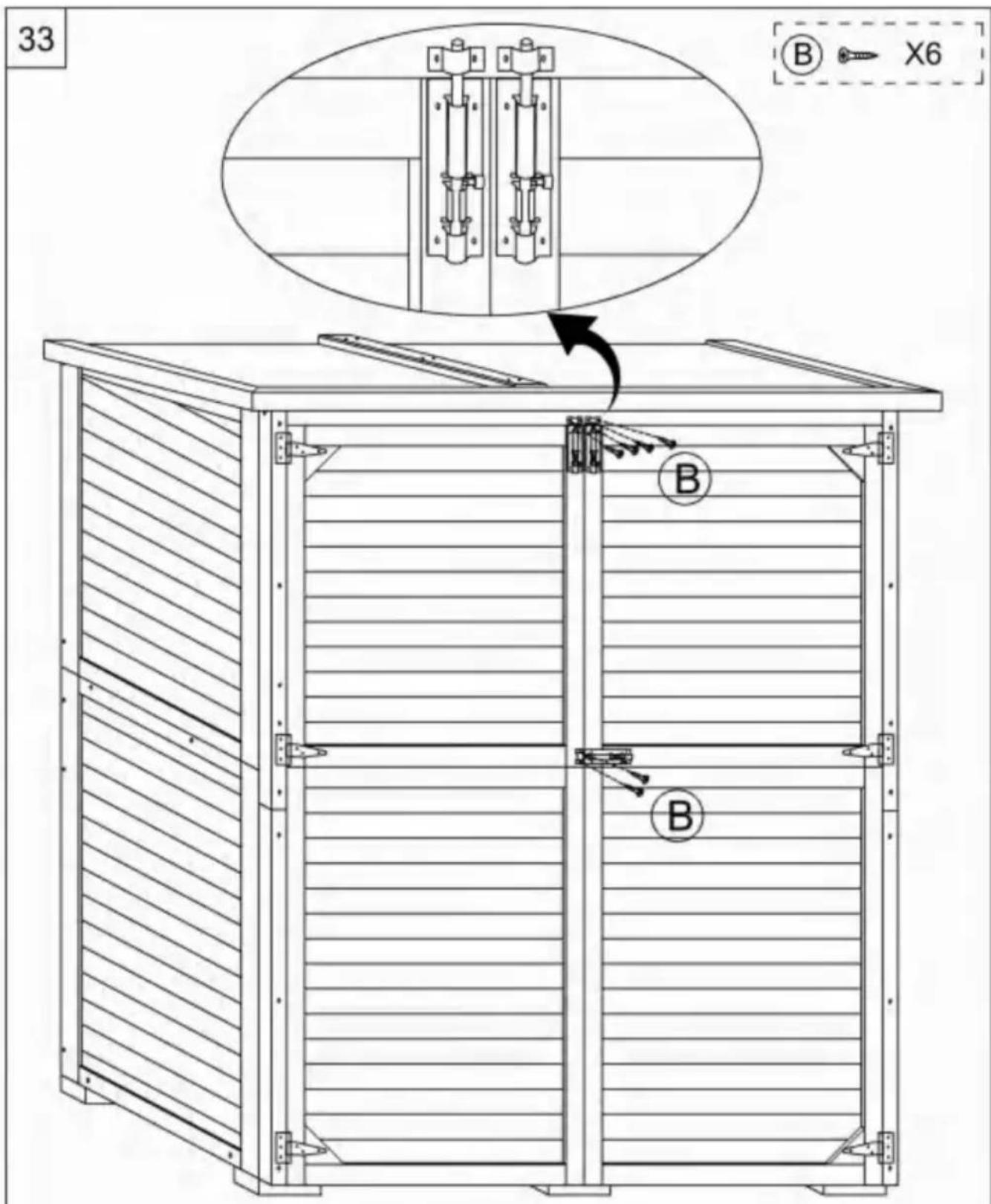

Montaggio del fermo:

Nota: sui pannelli laterali sono presenti dei fori di posizionamento, allineare le viti con i fori per il montaggio.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

Vevor HL-002 - Montaggio del fermo: - 1

text_image Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Vevor HL-002 - Montaggio del fermo: - 2

text_image RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia
