Producttype	Thermische camera voor smartphones
Merk	Vevor
Model	HT-203U
Detectortype	Ongekoelde infrarood brandpuntsvlakdetector van amorf silicium
Infraroodresolutie	256 x 192 pixels
Pixelafstand	12 μm
Brandpuntsafstand	3,2 mm
Gezichtsveld	56,0° (H) × 42° (V)
IFOV	3,43 mrad
Spectrale band	8 – 14 μm
NETD	≤ 50 mK @ 25°C, F/1.2
Beeldfrequentie	≤ 25 Hz
Scherpstelling	Vrij
Kleurpaletten	15 paletten: wit heet, zwart heet, mix-1, regenboog, mix-2, ijzer-1, ijzer-2, donkerbruin, kleur-1, kleur-2, ICE-vuur, regen, rood heet, groen heet en donkerblauw
Hoofdfuncties	Temperatuurmeting op punten, lijnen en zones ; foto- en video-opname ; galerij ; sluiterupdate ; helderheid, contrast, enz.
Smartphone-aansluiting	USB (Type-C) interface
Mobiele app	HTI-105/203U (Android) – download via QR-code
Voeding	Via de voeding van de aangesloten smartphone
Onderhoud en reiniging	Raak het detectorvenster niet aan ; vermijd blootstelling aan zonlicht ; gebruik geen verdunner ; reinig met een zachte, droge doek
Veiligheid	Vermijd statische elektriciteit ; niet demonteren ; niet gebruiken met natte handen ; neem contact op met de klantenservice bij defecten
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te verwijderen onderdelen ; alle reparaties moeten worden uitgevoerd door een erkende professional
Algemene informatie	Voldoet aan de Europese WEEE-richtlijn (2012/19/EU) en aan deel 15 van de FCC-regels (klasse B)

Veelgestelde vragen - HT-203U Vevor

Hoe verbind ik de thermische camera HT-203U met mijn smartphone?

Steek de thermische camera in de USB-interface van uw smartphone. De telefoon herkent het apparaat automatisch en toont een melding. Vink het vakje aan en klik op 'OK' om de app HTI-105/203U te starten (die u vooraf via de meegeleverde QR-code moet downloaden).

Welke kleurpaletten zijn beschikbaar?

Er zijn 15 paletten beschikbaar: wit heet, zwart heet, mix-1, regenboog, mix-2, ijzer-1, ijzer-2, donkerbruin, kleur-1, kleur-2, ICE-vuur, regen, rood heet, groen heet en donkerblauw. U kunt ertussen schakelen in de interface van het kleurenpalet.

Hoe meet ik de temperatuur op een specifiek punt?

Klik op het pictogram voor temperatuurmeting en selecteer vervolgens de optie 'Punttemperatuurmeting'. Het scherm toont de temperaturen van drie automatische punten (midden, max, min). Door op het scherm te klikken, voegt u een door de gebruiker gedefinieerd punt toe.

Hoe maak ik een foto of video met de thermische camera?

Gebruik de knoppen 'Foto' voor een stilstaand beeld en 'Video' om de opname te starten/stoppen. De bestanden worden opgeslagen in de galerij van de app, toegankelijk via het pictogram 'Galerij'.

Wat moet ik doen als mijn smartphone de HT-203U-camera niet herkent?

Controleer of de app HTI-105/203U is geïnstalleerd en of de camera correct is aangesloten. Zorg ervoor dat de USB-poort van uw smartphone werkt. Als het probleem aanhoudt, herstart u de telefoon of neemt u contact op met de technische ondersteuning van Vevor.

Wat is de thermische resolutie van de HT-203U?

De infraroodresolutie is 256 x 192 pixels. De detector is een ongekoelde brandpuntsvlakdetector van amorf silicium met een pixelafstand van 12 μm, die een thermische gevoeligheid NETD ≤ 50 mK biedt.

Is het mogelijk om de taal van de app te wijzigen?

Ja, in de instellingen van de app (pictogram 'Instellingen') kunt u de taal kiezen uit Chinees, Engels en Russisch. Andere talen kunnen beschikbaar zijn afhankelijk van updates.

Wat zijn de essentiële gebruiksaanbevelingen?

Stel de camera niet bloot aan zonlicht of intense stralingsbronnen. Raak het detectorvenster niet aan met uw vingers. Vermijd statische elektriciteit en gebruik het apparaat niet met natte handen. Demonteer de apparatuur niet; neem contact op met de klantenservice voor reparatie.

Hoe reinig ik de lens van de thermische camera?

Gebruik een zachte, droge doek om het detectorvenster voorzichtig schoon te maken. Gebruik geen verdunner, oplosmiddelen of schurende producten. Wrijf niet te hard om krassen op het oppervlak te voorkomen.

Is de Vevor HT-203U compatibel met iOS-smartphones?

De handleiding vermeldt een app voor Android (HTI-105/203U). Controleer voor iOS de App Store of neem contact op met Vevor. De verbinding verloopt via de USB-poort, dus de compatibiliteit hangt af van het type connector van uw iPhone (Lightning of USB-C).

GEBRUIKSAANWIJZING HT-203U Vevor

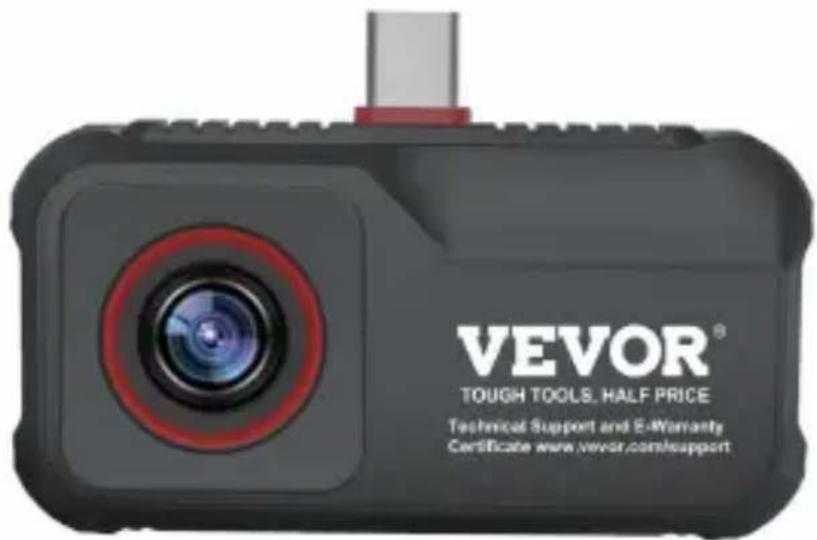

Slimme warmtebeeldcamera voor mobiele telefoons MODEL:HT-203U

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Besaar de helft," Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen alleen een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt, vergeleken met de grote topmerken. Dit betekent niet noodzakelijkerwijs dat alle door ons aangeboden categorieën gereedschappen worden gedekt. U wordt er vriendelijk aan herinnerd om dit zorgvuldig te verifiëren wanneer u een bestelling bij ons plaatst, bespaart u feitelijk de helft in vergelijking met de grote topmerken.

VEVOR

Handleiding

Warmtebeeldcamera voor mobiele telefoon

STERK GEREEDSCHAP, HALVE PRIJS

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen aandachtig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

1. Voorzorgsmaatregelen 1
2. Productoverzicht 2 2.1 Toepassingsscenario 2 2.2 Hoofdfuncties 2
3. Productgebruik 3 3.1 Apparatuuraansluiting 3 3.2 Softwarebediening 4 3.2.1 Galerij, foto en video 4 3.2.2 Sluiter vernieuwen 5 3.2.3 Analyse van temperatuurmetingen 5 3.2.4 Kleurenpalet 8 3.2.5 Instelling temperatuurmeting 10 3.2.6 Instellingen 11
4. Technische parameters 12

1. Voorzorgsmaatregelen

Lees alle volgende informatie voordat u uw

apparaat gebruikt, om uzelf en anderen te beschermen tegen letsel of schade aan uw apparaat.

(1) Stel het product niet bloot aan de zon of andere intense plaatselijke stralingsbronnen. (2) Raak het detectorvenster en de lens niet aan en raak het niet aan met handen of andere voorwerpen. (3) Raak het apparaat en de USB-interface niet aan met natte handen. (4) Schrob uw apparatuur niet met verdunner. (5) Let op het voorkomen van statische elektriciteit. (6) Demonteer de apparatuur niet. Als er sprake is van een fout, neem dan contact op met ons bedrijf voor reparatie door professioneel personeel.

2. Productoverzicht

2.1 Toepassingsscenario

Met behulp van deze smartphone-warmtebeeldcamera moet u de smartphone-warmtebeeldapp "HTI-105/203U" downloaden en installeren om infraroodobservatie en infraroodtemperatuurmeetfunctie via deze APP te bereiken.

Scan de QR-code om de app te downloaden.

2.2 Hoofdfuncties

De belangrijkste functies zijn als volgt:

(1) Open de toepassingssoftware van de infraroodwarmtebeeldcamera om infraroodobservatie uit te voeren;

(2) Voer infraroodtemperatuurmetingen en temperatuuranalyse uit; (3) Maak foto's en video's; (4) Voer actiecontrole en parameterinstelling van de mobiele telefoon warmtebeeldcamera uit.

3. Productgebruik

3.1 Apparatuuraansluiting

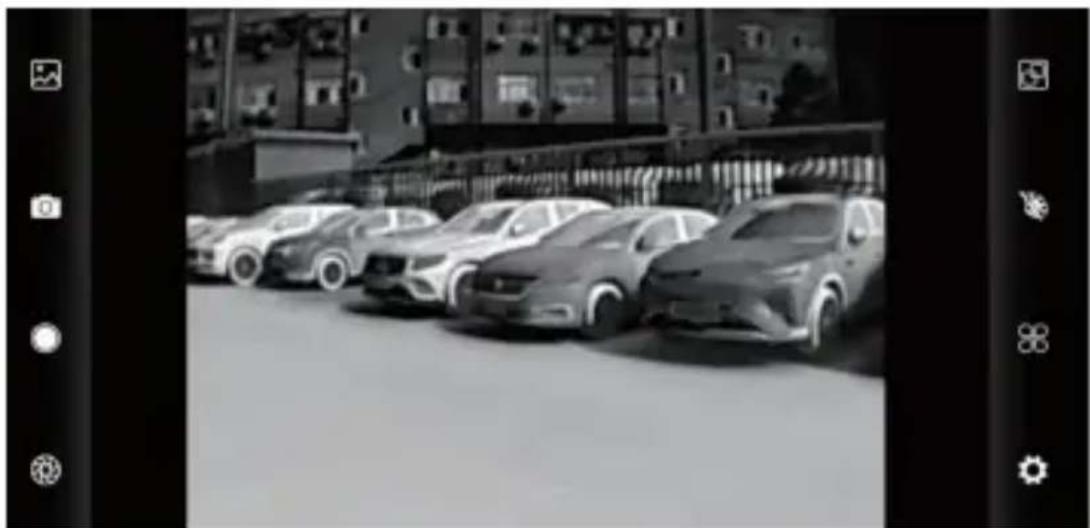

Plaats de infraroodwarmtebeeldcamera in de USB-interface van de mobiele telefoon. De mobiele telefoon zal het USB-apparaat automatisch herkennen en er verschijnt een prompt. Vink het vakje aan en klik "OK". De software start de infraroodwarmtebeeldcamera van de mobiele telefoon, en op het scherm van de mobiele telefoon verschijnt het volgende infraroodobservatieschema.

HTI-105/203U

Analyse van temperatuurmetingen

3.2.1 Galerij, foto en video

(1) Tip: Klik om de afbeelding en video te bekijken.

Wanneer u de fotolijst/videolijst opent, controleer dan de foto/video en klik rechtsboven om te verwijderen of deel de foto/video.

Als u ervoor kiest om te delen, kunt u afbeeldingen lezen of video's bekijken.

(2) Foto: sla de huidige foto op;

Bewaarlocatie foto: Open de gewenste afbeelding in de galerij om de afbeeldingslocatie te bekijken.

(3) Video: klik om de video-opname te starten en klik opnieuw

om de video-opname te beëindigen.

De opslaglocatie van video is hetzelfde als die van de afbeelding.

3.2.2 Sluiter vernieuwen

Sluiter vernieuwen: Klik om het schild te vernieuwen.

3.2.3 Analyse van temperatuurmetingen

Klik op "..." om de optie voor temperatuurmeting uit te klappen.

Punttemperatuurmeting

Analyse van lijntemperatuurmetingen

Analyse van regionale temperatuurmetingen

(1) Punttemperatuurmeting: klik op de punttemperatuur meetknop, en het scherm geeft de temperatuurweertuurinformatie van drie punten, namelijk het centrale temperatuurpunt, het hoogste temperatuurpunt en het laagste temperatuurpunt.

Klik op dit moment op het scherm en de temperatuurinformatie over het door de gebruiker gedefinieerde punt wordt toegevoegd.

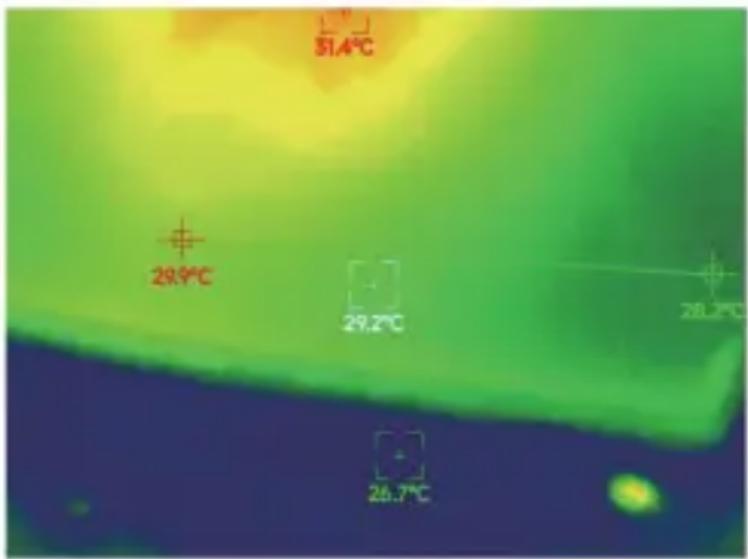

(2) Analyse van lijntemperatuurmetingen: sleep met uw vingers en teken een horizontale lijn vrij op het scherm. Het zal automatisch de maximale temperatuur en de minimale temperatuur van de horizontale lijn analyseren, en relevante informatie identificeren.

Analyse van lijntemperatuurmetingen

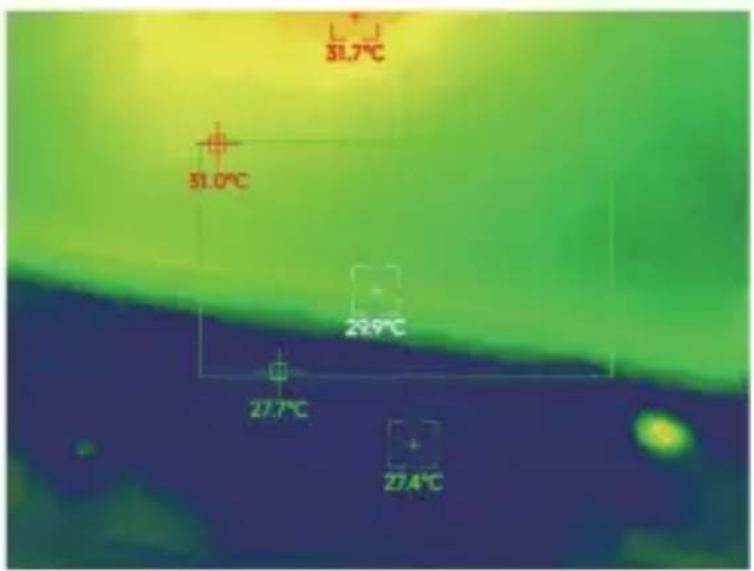

(3) Analyse van regionale temperatuurmetingen: sleep met uw vingers en teken een rechthoek op het scherm. Het zal automatisch de maximale temperatuur en minimale temperatuur in het rechthoekige gebied analyseren en relevante informatie identificeren, zoals weergegeven in de volgende afbeelding:

Analyse van regionale temperatuurmetingen

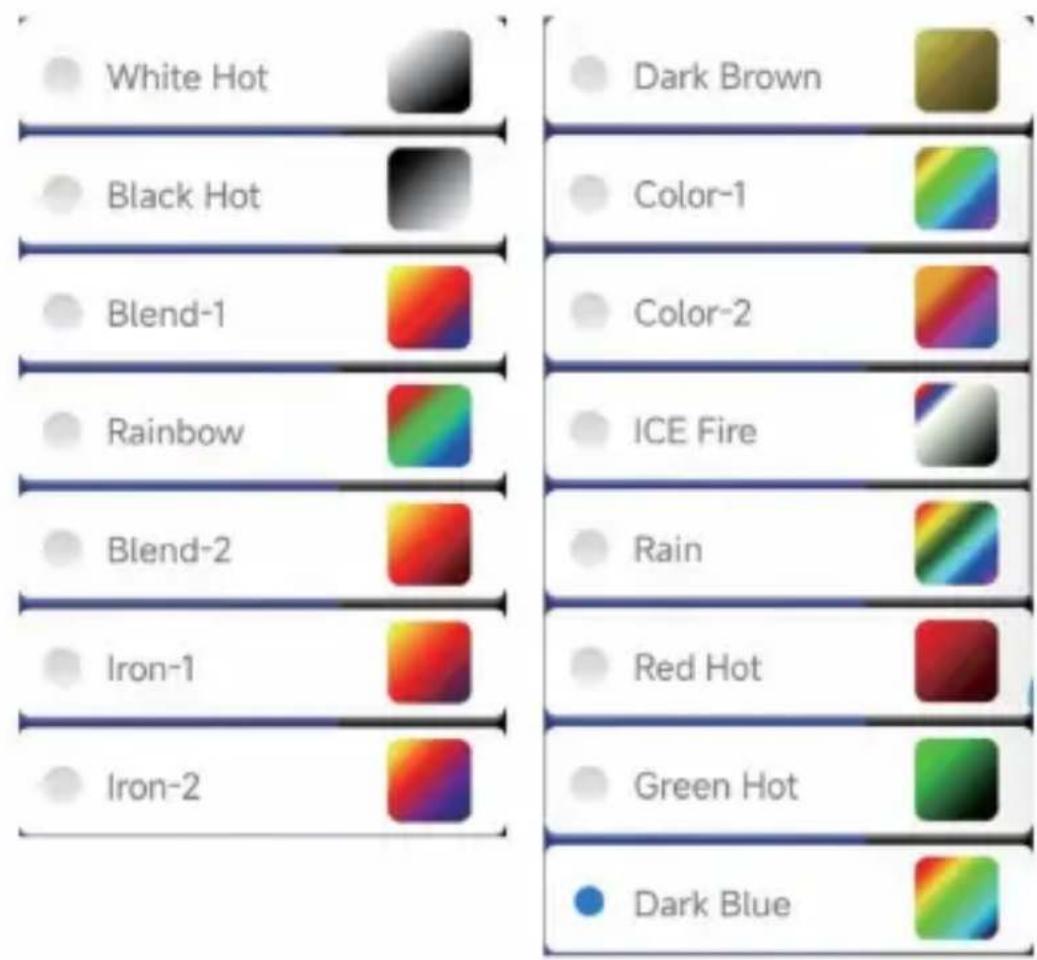

3.2.4 Kleurenpalet

Klik op de "" om de kleurenpaletinterface te openen, en u

kunt schakelen tussen 15 soorten kleurenpaletten, waaronder de

witgloeiend, zwartheet, blend-1, regenboog, blend-2, ijzer-1, ijzer-2,

donkerbruin, kleur-1, kleur-2, ICE-vaar, regen, roodgloeiend, groengloeiend,

donkerblauw, zoals weergegeven in de volgende afbeelding.

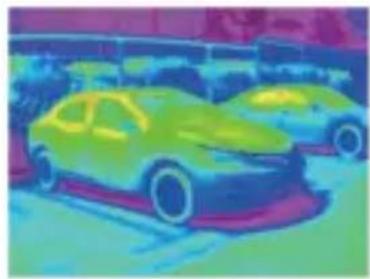

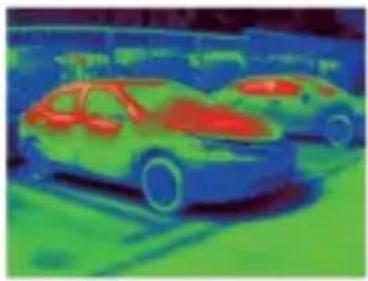

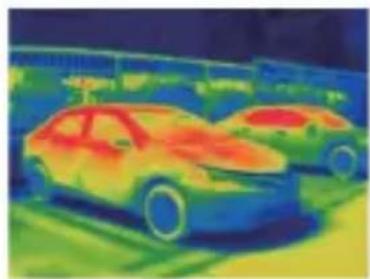

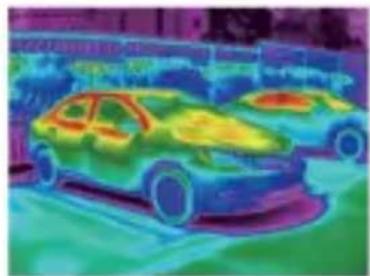

De weergave-effecten van de 15 soorten kleurenpaletten zijn als volgt:

Witheet Mengsel-1

Zwart Heet

Ijzer-1 Regenboog

Mengsel-2

Ijzer-2

Donker bruin

Kleur-1

Kleur-2

Ijs vuur

Regen

Roodgloeiend

Groen Heet

Donkerblauw

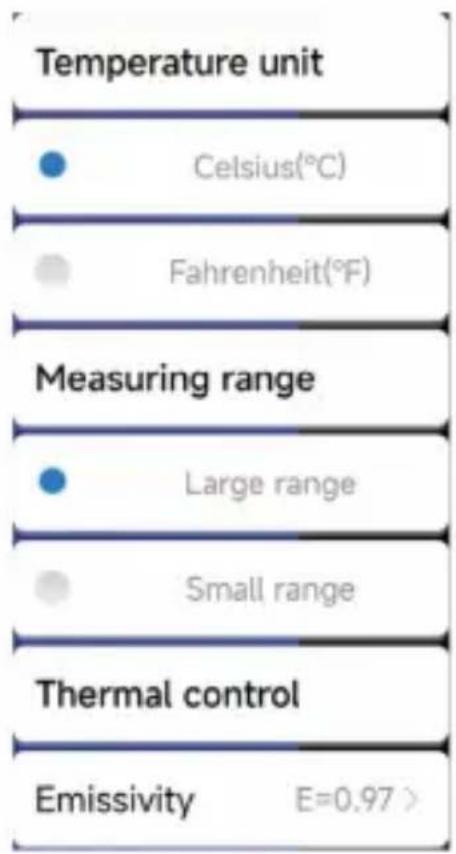

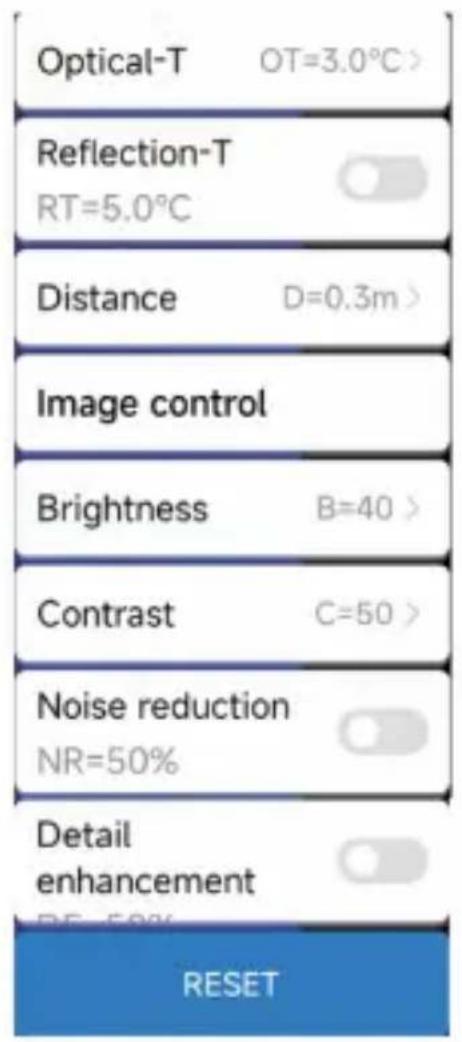

Klik op " om de instellingeninterface te openen, die kan worden ingesteld voor temperatuureenheden, bereik, transmissiesnelheid, optische temperatuur, reflectietemperatuur, temperatuurafstand, helderheid, contrast, ruisonderdrukking, details of reset parameters, zoals weergegeven in de onderstaande afbeelding.

3.2.6 Instellingen

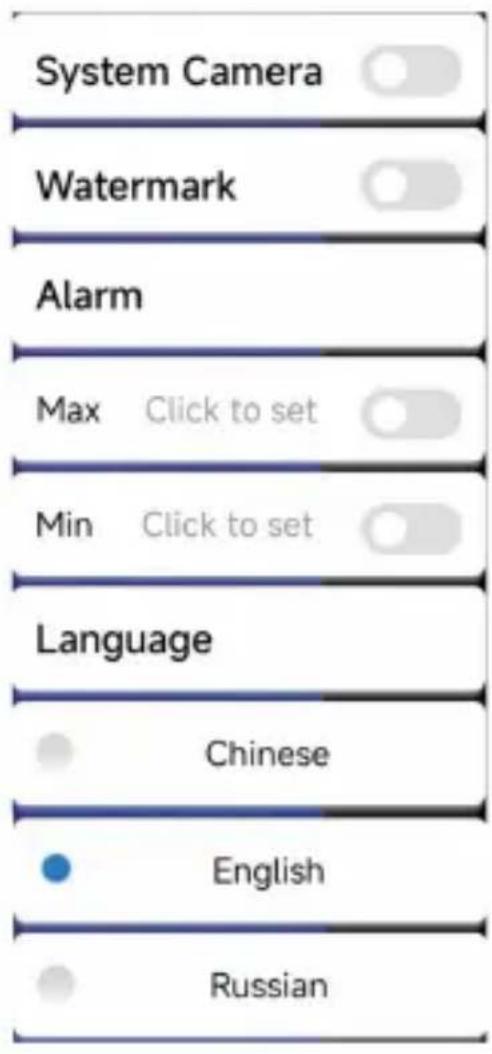

Klik op " om de instellingeninterface te openen. In de interface kunt u instellen of u de systeemcamera, het watermerk, hoge/lage temperatuurinstellingen en taalkeuze.

Chinees, Engels, Russisch, zoals weergegeven in de onderstaande afbeelding.

4. Technische parameters

Product Model	HT-203U
Infrarood
Detectorotype	Ongekoeld infraroodbrandvlak van amorf silicium
Infrarood beeldresolutie	256x192
Pixelafstand	12μm
Brandpuntsafstand	3,2 mm
Kijkhoek	56,0°(H)×42°(V)
IFOV	3,43 mrad
Werkende band	8~14μm
NETD	≤50mk@25°C,@F/1.2
Beeldframesnelheid	≤25Hz
Scherpstelmodus	Vrije focus
Weergave
Helderheid aanpassing	Ondersteund
Contrast aanpassing	Ondersteund
paletten	witgloeiend, zwartheet, blend-1, regenboog, blend-2, ijzer-1, ijzer-2, donkerbruin, kleur-1, kleur-2, ICE-vuur, regen, roodgloeiend, groengloeiend, donkerblauw
Functie voor temperatuurmeting
Temperatuurpunt-, lijn- en regionale meetmethode temperatuurmeting
Meetbereik temperatuur	-20 °C 120 en °C 120 ~ 550 °C °C
Temperatuur meetafstand	0,3m~3m
Resolutie temperatuurmeting	±3°C of aflezing ± 3%
Systeemfunctie
Camera/video	Ondersteund
Foto-/videoformaat	JPG/MP4
Taal	Chinees, Engels, Russisch
Energieverbruik	≤0.36W
Externe interface	USB Type-C, DC5V-voeding
Werk-/opslagomgeving
Werktemperatuur	-10y ~ +50y
Bewaar temperatuur	-20y ~ +60y
Beschermingsniveau	IP54
Grootte/gewicht
Product groote	46x70x14mm
	28gProductgewicht

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/

19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker ongeldig maken om de apparatuur te bedienen!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de

limieten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC Regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden

schadelijke interferentie in een residentiële installatie te verkrijgen.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen,

en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te corrigeren door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
