GEBRUIKSAANWIJZING EM2245B Vevor

Technische ondersteuning en garantiecertificaat

We blijven ons inzetten om u gereedschap tegen een concurrerende pbijedten.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: EM2245B

VEVOR HOLD TINUS ELECTRIC HOLD TINUS ELECTRIC ANSIOMETER ENGLISH CE RAX RAX

Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om contact

wij:Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen

zorgvuldig voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is onderworpen aan de product dat u heeft ontvangen. Vergeef ons alstublieft dat wij u niet nogmaals informeren er zijn technologie- of software-updates voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Operatie is onderworpen aan de volgende twee voorwaarden:(1) Dit apparaat veroorzaakt mogelijk geen schadelijke interferentie, en (2) dit apparaat moet elke interferentie accepteren ontvangen, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte vuilnisbak geeft aan dat het product aparte afvalinzameling vereist in de Europeese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet weggegooid met het normale huisvuil, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten

INVOERING

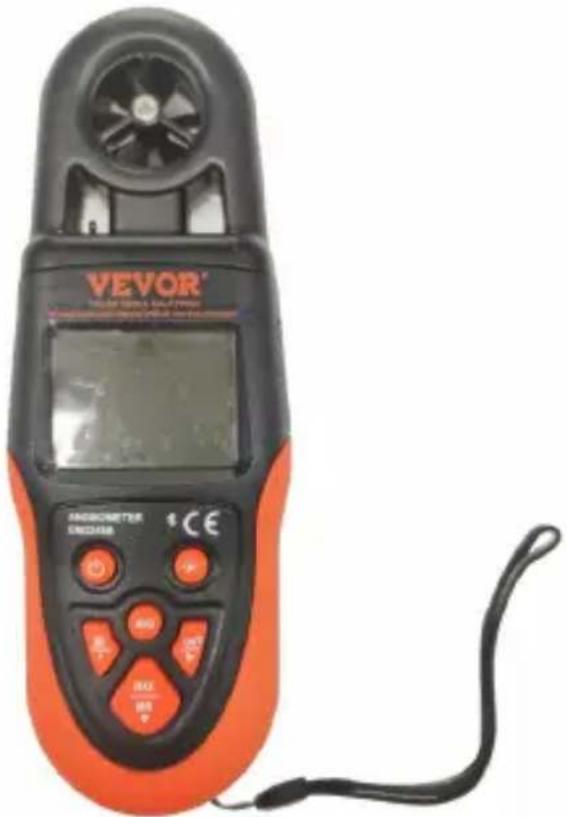

Deze meter is een draagbare anemometer waarmee u kunt meten

momentane, maximale, minimale en gemiddelde waarden van windsnelheid, luchtstroom en temperatuur (windtemperatuur en gevoelstemperatuur).

FUNCTIES

ÿ Metingen van momentaan, maximum, minimum en gemiddelde

waarden van windsnelheid, luchtstroom en temperatuur (windtemperatuur en gevoelstemperatuur). ÿ Vijf

soorten windsnelheidsmeeteenheden waaruit u kunt kiezen. ä Twee soorten luchtstroommeeteenheden waaruit u kunt kiezen.

ÿ Twee soorten temperatuurmeeteenheden waaruit u kunt kiezen. ÿ

Gebiedsinstelling voor luchtstroom, met twee unitopties. y Windkrachtindicatie.

ÿ Berekening van de gevoelstemperatuur. ÿ

Gegevens vasthouden.

ÿ Automatische

uitschakeling. ÿ

Overschrijdingsindicatie. ÿ Indicatie batterij bijna leeg.

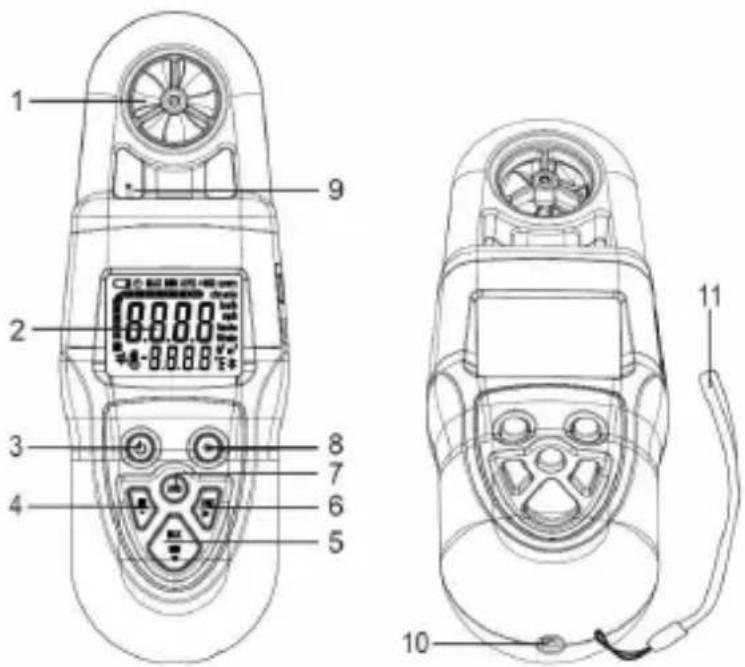

STRUCTUUR

1. Vaan

Wordt gebruikt om de luchtstroom detecteren.

1. Weergave
   3." " Knop

Wordt gebruikt om de meter aan/uit te zetten of de automatische uitschakeling ischaaktelen functie.

4." H " Knop

Wordt gebruikt om de Data Hold-modus in/uit te gaan of om de komma te verplaatsen tijdereslehret het gebied.

1. " MAX MIN " Knop

Wordt gebruikt om de MAX/MIN-opnamemodus te selecteren of om het geselecteerde cijfer aan te passen het gebiedinstellen.

1. " UNIT " Knop

Wordt gebruikt om de gewenste meeteenheid te selecteren of om het knipperende cijfer te verplaatsen het gebied instellen.

1. AVG "Knop

Wordt gebruikt om de AVG-opnamemodus te openen.

1. "KNop

Wordt gebruikt om de achtergrondverlichting aan/uit te zetten.

1. Temperatuursensor

Wordt gebruikt om de temperatuur te meten.

1. Amerikaanse standaardmoer, 1/4-20 UNC
2. Draagriem

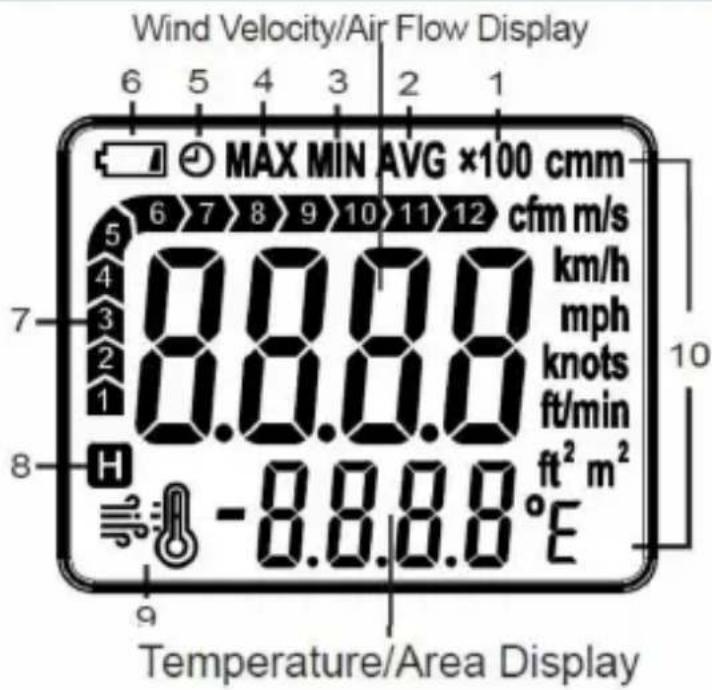

HET DISPLAY BEGRIJPEN

Wind Velocity/Air Flow Display 6 5 4 3 2 1 MAX MIN AVG ×100 cmm 6 7 8 9 10 11 12 cfm m/s km/h mph knots ft/min ft² m² -8.8.8.8°E Temperature/Area Display

Uitleg:

Eenheid	Betekenis
Mevr	meter per seconde
km/u	kilometer per uur mphmijl
per uur	knopen nautische mijlen per
uur voet	per minuut
ft/min

°C	graad Celsius
°F	Fahrenheit graad
cfm	kubieke voet per minuut
cmm kubieke meter per minuut
m2	vierkante meter
ft2	vierkante meter

BEDIENINGSINSTRUCTIE

1. De meteinschakelen.

Installeer een nieuwe batterij (9V, 6F22 of gelijkwaardig) in het batterijcompartiment,

het display toont kort alle segmenten. Druk op de " meter en "-knop omde

naar de meetmodus. De achtergrondverlichting blijft branden nadat de meter is ingeschakeld.

1. De automatische uitschakelfunctie in- en uitschakelen.

Wanneer de meter is ingeschakeld, kunt u " ingedraktien 🔊" ongeveer 2 secondeingedrukt om de automatische uitschakelfunctie in of uit te schakelen. Wanneer de automatische uitschakelfunctie is ingeschakeld, " 🔊" wordt weergegeven als indicator.

1. De achtergrondverlichtingin-/

Druk de "uitschakelen." om indien nodig de achtergrondverlichting in of uit te schakelen.

1. Een gewenste eenheid selecteren.

Druk de " UNIT " eenmaal ingedrukt om de eenheidinstelmodus te openen, dat kan druk herhaaldelijk opde UNIT " knop om door de " m/s ", " km/h "," mph ", " °C ", " °F ", " te scrollen

knopen " ", "ft/min", "cmm", "cfm" ,

Wanneer de gewenste eenheid verschijnt, laat u de knop los. Ongeveer 2 seconden later slaat de meter de eenheid automatisch op en verlaat de modus voor het instellen van de eenheid. (De instelling wordt niet opgeslagen na stroomuitval.)

1. Het meten van windsnelheid, luchtstroom en temperatuur.

Houd de meter zo vast dat de luchtstroom door de schoepen stroomt

de achterkant van de meter. Voor nauwkeurigere testresultaten probeert u de as van de test te behouden

vinnen binnen 20° van de windrichting. Wacht ongeveer 4 seconden en lees vervolgens de meetwaarden af op het display.

1. De meetwaarden vergrendelen/htgrendelen.

Druk in de meetmodus kort op de knop " om naar de Data Holdgean modus. De huidige meetwaarden zijn vergrendeld en het symbool " verschijnt opde als indicator weergegeven. Om de Data Hold-modus te verlaten, drukt u kort op deze knop opnieuw. De meetwaarden zijn ontgrendeld en het symbool " "verdwijnt.

1. Hoe u de MAX-opnamemodus en MIN-opnamemodebruikt

In de modus voor momentane windsnelheid/luchtstroom/temperatuurmeting drukopu de " MAX MIN " één keer. De meter gaat naar de MAX-opnamemoduseen

display toont het symbool " MAX als indicator. In deze modus wordt het display weergegeven

toont altijd de maximale meetwaarden van alle meetwaarden sinds het invoeren hiervan

modus. Telkens wanneer de meter een nieuwe waarde detecteert die hoger is dan de

momenteel weergegeven meetwaarde, vervangt de meter de momenteel weergegeven meetwaarde met deze nieuwe waarde.

Druk de " MAX MIN " een tweede keer. De meter gaat naar deregratie

modus en toont het symbol MIN op het display als indicator. In dezedus

op het display worden altijd de minimumwaarden weergegeven van alle metingen die sindsdien zijn gedaan deze modus binnengaat. Telkens wanneer de meter een nieuwe waarde detecteert die lager is dan de momenteel weergegeven waarde, de meter vervangt de momenteel weergegeven waarde lezen met deze nieuwe waarde.

Druk de" MAX MIN " voor de derde keer. De meter verlaat de MIN-registratiemodus en wist alle geregistreerde metingen en keert terug naar de momentane windsnelheid/lucht flow-/temperatuurmeetmodus.

1. Hoe u de AVG-opnamemodus gebruikt

Druk de " AVG " één keer. De meter gaat naar de AVG-opnamemodus en

toont het symbool" AVG " op het display als indicator. In deze modus wordt de

het display toont altijd de gemiddelde meetwaarden van alle meetwaarden sinds het binnenkomen deze modus.

Druk de " AVG " nogmaals. De meter verlaat de AVG-opnamemodus en

wist alle geregistreerde metingen en keert terug naar de momentane windsnelheid/lucht flow-/temperatuurmeetmodus.

Opmerking: In de MAX-opnamemodus, MIN-opnamemodus of AVG-opnamemodus, indien je drukt op de " H " knop om de meetwaarden te vergrendelen, de meter stopt met meten en het detecteren van nieuwe meetwaarden totdat u de meetwaarden op het display ontgrendelt.

1. Weergave wisselen tussen windsnelheid, luchtstroom, windtemperatuur en

Gevoelstemperatuur.

Druk de"

"-knop om de corresponderende eenheid te selecteren waarvan u de weergawijziglen

tussen windsnelheid, luchtstroom, windtemperatuur en gevoelstemperatuur.

1. Het gebied voor luchtstroommetingënstellen.

Wanneer de meter is uitgeschakeld, houdt u tegelijkertijd de knop

"En"

"

knoppen om de meter in te schakelen en de interface voor gebiedsinstellingen weer te geven (met een standaard waarde van1.000).

U kunt op de UNIT "-knop om het knipperende cijfer te verplaatsen; druk op de " knop om de waarde van het geselecteerde cijfer aan te passen of de eenheid te wijzigen; en druk op de " knop om de komma te verplaatsen.

Nadat u klaar bent met het instellen van het gebied, drukt u op de "-knop om de meter uit te schakelen en verlaat de instelmodus. Wanneer de meter is ingeschakeld, kan deze worden gebruikt meet de luchtstroom. (Instellingen worden niet opgeslagen na stroomuitval.)

1. Instructie voor gevoelstemperatuur.

Nadat u de eenheid voor de gevoelstemperatuur hebt geselecteerd, verschijnt het symbool "

zal zijn

weergegeven. Wanneer de windsnelheid * 1,34 m/s is en de windtemperatuur gelijk is

Bij een temperatuur van 10°C wordt de gevoelstemperatuur berekend; wanneer de windsnelheid is 1,34 m/s, en de windtemperatuur is * 10°C, de gevoelstemperatugelejs

naar de windtemperatuur; wanneer de windtemperatuur * 10°C is, wordt op het display weergegeven "Hoi".

1. Instructies vooluchtstroom.

Wanneer de luchtstroom groter is dan 9999, toont het display de eerste vier cijfers van de luchtstroom waarde. De vermenigvuldiger "×10" wordt weergegeven wanneer de luchtstroom is * 10000; en wanneer het is * 100000, de vermenigvuldiger "×100" wordt weergegeven.

Opmerking: Het gebied moet worden ingesteld voordat de luchtstroom wordt gemeten.

1. De meter uitschakelen

Als u ongeveer 5 minuten lang geen enkele knop hebt ingedrukt, wordt de meter uitgeschakeld automatisch als de automatische uitschakelfunctie is ingeschakeld. U kunt dit op elk gewenst moment doen schakel de meter handmatig uit door kort op de " " knop.

1. De Bluetooth-verbinding tot stand brengen.

Deze meter kan momentane waarden van windsnelheid en wind verzenden temperatuur via Bluetooth-verbinding. En je hebt een intelligent apparaat nodig (zoals een tablet-pc of smartphone) waarop al een AllSensor-app is geïnstalleerd

om een Bluetooth-verbinding tot stand te kunnen brengen. Na u

installeer de app op het intelligente apparaat en schakel Bluetooth op dit apparaat in kan de metermetingen volgen en een grafisch meetdiagram bekijken

metingen, en etc., via deze app. De opgenomen gegevens kunnen worden opgeslagen als een EXCEL-, JPG- of PDF-bestand.

Opmerking: Bluetooth-connectiviteit werkt binnen een bereik van ongeveer 10 meter in een gebied waar er geen obstakels en intense elektromagnetische interferentie zijn.

De Bluetooth-connectiviteit kan variëren afhankelijk van de signaalontvangstcapaciteit van het intelligente apparaat dat u gebruikt.

systeem vereisten

1. Android- of iOS-apparaat met Bluetoothconnectiviteit
2. Android 7.0 of hoger, of iOS 9 of hoger

Hoe u de app installeert

1. Als u een Android-apparaat met de meter wilt verbinden, download dan hebgestatisl AllSensor-app voor

Android-besturingssysteem uit Google Play Store. Of je kunt dit downloaden gratis app van de opgegeven website

(http://www.allsun.com/app/allsensor.apk) of door QR-codes te scannen met uw Android-apparaat. Als u een iOS-apparaat wilt verbinden met de

meter, zoek naar de AllSensor-app in de App Store en download vervolgens de AllSensor-app.

1. Installeer de gedownloade app op uw apparaat.

Hoe u de Bluetooth-verbinding tot stand brengt

1. Nadat u de AllSensor-app op uw Android- of iOS-apparaat hebt geïnstalleerd, zoekt u en tik op dAllSensor

pictogram op het startscherm of het Apps-scherm van het apparaat om deze app uit te voeren. Draai op Bluetooth op heapparaat.

1. Schakel de meter in en deze zoekt automatisch naar het Bluetooth-signaal. Het duurt ongeveer 2 tõt

seconden om de Bluetooth-verbinding tot stand te brengen.

1. Nadat de Bluetooth-verbinding tot stand is gebracht, worden de gegevens (metingen) van heden

meetresultaten worden automatisch overgedragen naar het intelligente apparaat en weergegeven op de relevante interfaces van de AllSensor-app.

SPECIFICATIES

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

Air Flow	Range	Resolution
cfm	0 ~ 999900	0.001 ~ 100
cmm	0 ~ 999900	0.001 ~ 100

Wind Temperature	Range	Resolution	Accuracy
°C	-10°C~60°C	0.1°C	±2°C
°F	14°F~140°F	0.2°F	±3.6°F
Wind Chill Temperature	Range	Resolution	Condition
°C	-26.3°C~10°C	0.1°C	Ambient temperature: -10°C~10°C Wind velocity: 1.34m/s~35m/s
°F	-15.3°F~50°F	0.2°F	Ambient temperature: 14°F~50°F Wind velocity: 1.34m/s~35m/s

Beaufort Scale	Range	Resolution
Scale	1 ~ 12	1

Area	Range	Resolution
m^2	0.001 ~ 9999	0.001 ~ 1
ft^2	0.001 ~ 9999	0.001 ~ 1

Berekeningsformule voorluchtstroom:

CFM(ft3/min)=Luchtsnelheid(ft/min)xArea(ft2)

CMM(m3/min)=Luchtsnelheid(m/sec)xOppervlak(m2)x60

Tabel met correspondentie

Scale	0	1	2	3	4
Wind Velocity (m/s)	0 ~ 0.2	0.3 ~ 1.5	1.6 ~ 3.3	3.4 ~ 5.4	5.5 ~ 7.9

Scale	5	6	7	8
Wind Velocity (m/s)	8.0 ~ 10.7	10.8 ~ 13.8	13.9 ~ 17.1	17.2 ~ 20.7
Scale	9	10	11	12
Wind Velocity (m/s)	20.8 ~ 24.4	24.5 ~ 28.4	28.5 ~ 32.6	*32.6

ALGEMENE SPECIFICATIES

1. Indicatie buiten bereik: ÿ

Wanneer de gemeten windsnelheid hoger is dan 35 m/s (126 km/u, 6890 ft/min, 78,468,04 of knopen), wordt op het display "OL" weergegeven.

ÿ Wanneer de windtemperatuur lager is dan -10°C (14°F), wordt op het display "He" geven; wanneer het boven de 60°C (140°F) is, toont het display "Hi".

ÿ Wanneer de luchtstroom het weergavebereik (9999 × 100) overschrijdt, wordt op het display weergegeven "OL".

ÿ Wanneer de gevoelstemperatuur lager is dan -26,3°C (-15,3°F), toont het display "Lo";

ÿ wanneer het boven de 10°C (50°F) is, toont het display "Hi".

1. Automatische uitschakeling:

De meter wordt automatisch uitgeschakeld als er gedurende ongeveer 5 minuten geen knop wordt ingedrukt minuten.

1. Indicator batterij bijna leeg: " " weergegeven op het display.

2. IP-graad: IP10

3. Batterij: 9V batterij, 6F22 of gelijkwaardig, 1 stuk

4. Bedrijfsomgeving: Temperatuur: 0°C \~ 40°C Relatieve vochtigheid: < 80%

5. Opslagomgeving: Temperatuur: -20°C \~ 60°C Relatieve vochtigheid: < 90%

6. Afmetingen: 190 mm x 67 mm x 43 mm

7. Gewicht: ongeveer 292 g (inclusief batterijen)

BATTERIJ VERVANGING

ÿ Als op het displayërschijnt, onmiddellijk vervangen.

", de batterijen zijn bijna leeg en dat moetgebaren

ÿ Zorg ervoor dat de meter is gedraaid voordat u de batterij vervangt

uit. Om de batterijen te vervangen, verwijdert u het batterijklepje aan de achterkant van het apparaat de meter. Vervang vervolgens de oude batterijen door nieuwe type, zorg ervoor dat de polariteitaansluitingen correct zijn. Installeer het opnieuw batterij Hoes.

SCHOONMAAK

Veeg de behuizing regelmatig af met een vochtige doek en een beetje mild schoonmaakmiddel. Doen gebruik geen schuurmiddelen oplosmiddelen.

OPMERKING

1. Dit instructieblad kan zonder voorafgaande kennisgeving worden gewijzigd.
2. Ons bedrijf zal de andere verantwoordelijkheden voor enig verlies niet op zich nemen.
3. De inhoud van dit instructieblad kan niet als reden hiervoor worden gebruikt gebruik de meter voor elke speciaabepassing.

LIJST VAN ACCESSOIRES

1. Gebruiksaanwijzing
2. Productkoord
3. Opbergzakken
4. Koolstofbatterijen (6F22) * 1
