EM2245B - Mätningsutrustning Vevor - Gratis bruksanvisning och manual

Produkttyp	Bärbar anemometer
Märke	Vevor
Modell	EM2245B
Mått	190 mm x 67 mm x 43 mm
Vikt	Cirka 292 g (batterier inkluderade)
Strömförsörjning	1 st 9 V-batteri (6F22 eller motsvarande)
Mätområde vindhastighet	0,8 ~ 31,0 m/s
Noggrannhet vindhastighet	±(5% + 0,5 m/s)
Mätområde vindtemperatur	-10 °C ~ 60 °C
Noggrannhet vindtemperatur	±2 °C
Måttenheter	m/s, km/h, mph, knop, ft/min, °C, °F, cfm, cmm, m², ft²
Huvudfunktioner	Mätning av vindhastighet, luftflöde, vindtemperatur, vindkylningstemperatur, Beaufortskala (1-12), MAX/MIN/AVG-lägen, datahållning, bakgrundsbelysning, justerbar automatisk avstängning, låg batteriindikator, överområdesindikator
Bluetooth-anslutning	Räckvidd cirka 10 m (utan hinder), kompatibel med appen AllSensor (Android 7.0+ eller iOS 9+)
Datahållning	Ja, med Data Hold-funktion
Automatisk avstängning	Efter cirka 5 minuters inaktivitet (användaren kan aktivera/avaktivera)
Bakgrundsbelysning	Ja, tänd vid start, kan stängas av
Låg batteriindikator	Visas på skärmen
IP-skyddsklass	IP10
Driftsmiljö	Temperatur: 0 °C ~ 40 °C, relativ luftfuktighet: < 80 %
Förvaringsmiljö	Temperatur: -20 °C ~ 60 °C, relativ luftfuktighet: < 90 %
Medföljande tillbehör	Bruksanvisning, sladd, förvaringsväska, kol-zinkbatteri 6F22
Underhåll och rengöring	Torka av höljet med en fuktig trasa och lite mild tvål; använd inte slipmedel eller lösningsmedel
Säkerhet	Läs manualen noggrant före användning; utsätt inte för extrema förhållanden; följ FCC- och WEEE-föreskrifterna
Överensstämmelse	Del 15 av FCC-reglerna; EU-direktiv 2012/19/EU (WEEE)

Vanliga frågor - EM2245B Vevor

Hur sätter jag på anemometern?

Installera ett nytt 9V-batteri, tryck sedan på knappen « » (ström på/av) för att slå på enheten. Displayen visar kort alla segment och går sedan in i mätläge.

Hur ändrar jag måttenheten för vindhastighet?

Tryck flera gånger på knappen UNIT för att bläddra bland enheterna: m/s, km/h, mph, knop, ft/min. Efter 2 sekunder sparas enheten automatiskt.

Hur aktiverar eller avaktiverar jag automatisk avstängning?

När enheten är på, håll in knappen « » i cirka 2 sekunder. Symbolen « » visas om funktionen är aktiv.

Hur använder jag MAX/MIN-läget?

I mätläge, tryck på MAX/MIN en gång för MAX-läge, en andra gång för MIN-läge, en tredje gång för att avsluta. De maximala eller minimala värdena sedan aktiveringen visas.

Hur ansluter jag anemometern via Bluetooth?

Ladda ner appen AllSensor (Google Play eller App Store). Aktivera Bluetooth på din smartphone, slå på anemometern: anslutningen upprättas automatiskt inom 2–5 sekunder.

Vad gör jag om displayen visar « OL »?

« OL » betyder att det uppmätta värdet överstiger området (vindhastighet > 35 m/s eller luftflöde > 9999×100). Minska vindhastigheten eller kontrollera den konfigurerade arean.

Hur byter jag batteri?

Stäng av enheten. Ta bort batteriluckan på baksidan. Byt ut det förbrukade batteriet mot ett nytt av typ 9V (6F22 eller motsvarande). Stäng luckan.

Hur rengör jag anemometern?

Torka av höljet med en fuktig trasa lätt tvål (mild tvål). Använd aldrig lösningsmedel eller slipmedel. Undvik att få fukt inuti enheten.

Hur ställer jag in arean för luftflöde?

Stäng av enheten, håll sedan in knapparna UNIT och MAX samtidigt som du slår på. Använd knapparna för att justera arean (standard 1.000). Tryck på « » för att spara och stänga av.

Vad betyder Beaufortskalan?

Beaufortskalan (1 till 12) anger vindstyrkan. Den visas när enheten för vindhastighet är vald. Se omräkningstabellen i manualen för konvertering.

BRUKSANVISNING EM2245B Vevor

Teknisk support och garantibevis

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

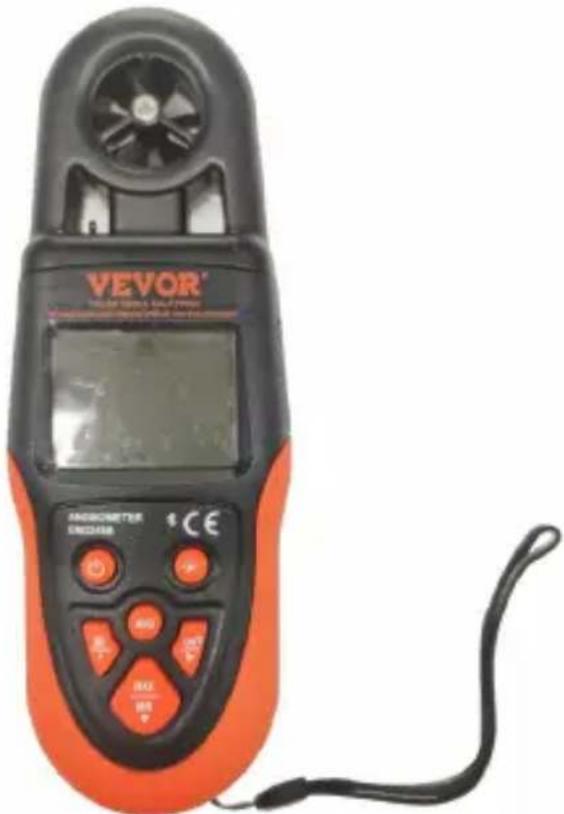

ANEMOMETER

MODELL: EM2245B

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och garantibevis www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan användning. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna på kjusad indikerar att produkten kräver separaophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

INTRODUKTION

Denna mätare är en bärbar vindmätare som kan användas för att mäta momentana, maximi-, minimum- och medelvärden för vindhastighet, luftflöde och temperatur (vindtemperatur och kyltemperatur).

FUNKTIONER

Mätningar av momentan, maximum, minimum och medelvärde värden för vindhastighet, luftflöde och temperatur (vindtemperatur och vindkyla temperatur). Fem

typer av vindhastighetsmätenheter att välja mellan. Två typer av luftflödesmätenheter att välja mellan.

Två typer av temperaturmätenheter att välja mellan. Områdesinställning för luftflöde, med två enhetsalternativ. Indikering av vindkraft.

Temperaturberäkning av vindavkylning. Datahållning.

Automatisk avstängning. Indikering för överintervall. Indikation för lågt batteri.

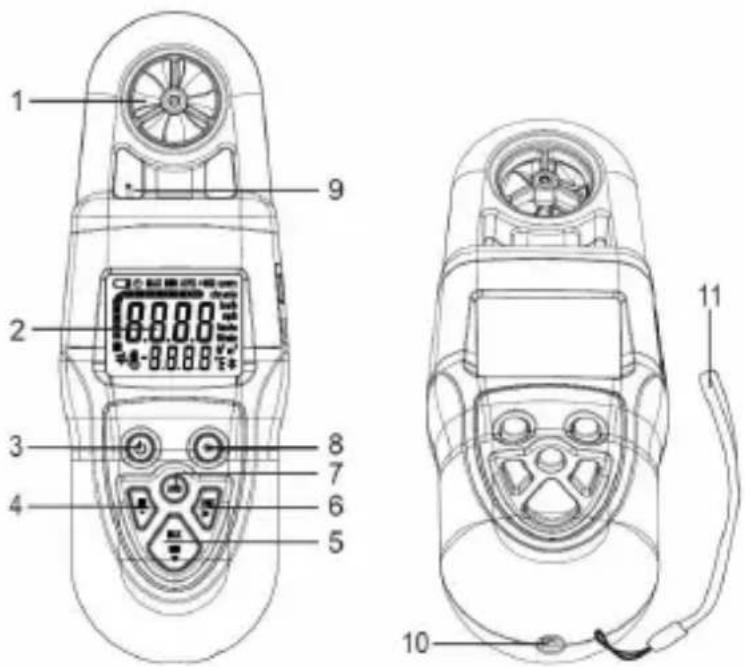

1. Vane

Används för att känna av luftflödet.

1. Display

3. " " Knapp

Används för att slå på/stänga av mätaren eller aktivera/inaktivera den automatiska avstängningen funktion.

4. " " Knapp

Används för att gå in i/avsluta Data Hold-läge eller flytta decimaltecknet vid inställning området.

1. " MAX MIN " Knapp

Används för att välja MAX/MIN-inspelningsläge eller justera den valda siffran när ställa in området. 6."

UNIT " Knapp

Används för att välja önskad måttenhet eller flytta den blinkande siffran när ställa in området.

1. AVG "Knapp

Används för att gå in i AVG-inspelningsläge.

8. " " Knapp

Används för att slå på/stänga av bakgrundsbelysningen.

1. Temperatursensor

Används för att mäta temperatur.

1. Amerikansk standardmutter, 1/4-20 UNC
2. Bärrem

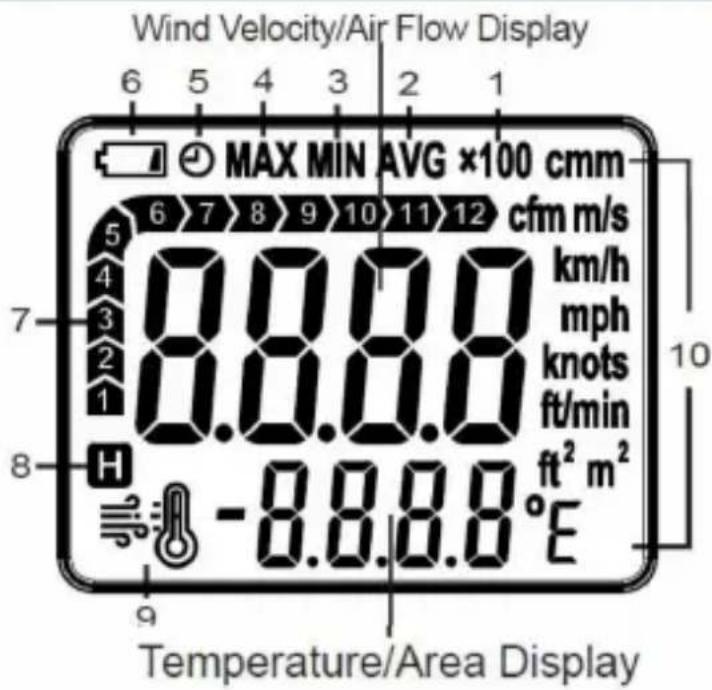

FÖRSTÅ DISPLAYEN

Förklaringar:

Installera ett nytt batteri (9V, 6F22 eller motsvarande) i batterifacket

displayen visar alla segment kort. Tryck på "-mätarengåch" "-knappen för att slåå

in i mätläget. Bakgrundsbelysningen förblir tänd efter att mätaren har spågits

1. Aktivera och inaktivera funktionen för automatiskstängning.

När mätaren är på kan du hålla ned "🔒"-knappen i cirka 2 sekunder för att inaktivera den automatiska avstängningsfunktionen. När den automatiska avstängningsfunktionen är aktiverad visas "🔒" som en indikator.

1. Slå på/stänga av bakgrundsbelysningen.

Tryck på ""-knappen för att sätta på eller stänga av bakgrundsbelysningen.

1. Välja en önskad enhet.

Tryck på "UNIT"-knappen en gång för att gå in i enhetsinställningsläget. Du kan trycka upprepade gånger på "UNIT"-knappen för att bläddra genom "m/s", "km/h", "mph", "°C", "

"knutar", "ft/min", "cm/s", "°F", "

När önskad enhet visas, släpp knappen. Cirka 2 sekunder senare sparar mätaren enheten automatiskt och lämnar enhetens inställningsläge. (Inställningen sparas inte efter strömavbrott.)

1. Mätning av vindhastighet, luftflöde och temperatur.

Håll och placera mätaren så att luftflödet passerar genom vingarna från

baksidan av mätaren. För mer exakta testresultat, försök att behålla axeln

skovlar inom 20° från vindriktningen. Vänta cirka 4 sekunder och läs sedan av avläsningarna på displayen.

1. Låsa/låsa upp avläsningarna.

I mätläge, tryck kort på "

läge. De aktuella värdena är lästa och symbolen

visas som en indikator. För att lämna Data Hold-läget, tryck kort på denna "

knappen igen. Avläsningarna är upplåsta och symbolen "

H "försvinner.

1. Hur man använder MAX-inspelningsläge och MIN-inspelningsläge

I läge för momentan vindhastighet/luftflöde/temperaturmätning, tryck

på "MAX MIN"-knappen en gång. Mätaren går in i MAX-inspelningsläget och

displayen visar symbolen "MAX" som en indikator. I detta läge visas displayen

alltid maximala avläsningar för alla avläsningar som tagits sedan inmatningen i

läget. Närhelst mätaren upptäcker ett nytt värde som är högre än

den för närvarande visade avläsningen, ersätter mätaren den för närvarande visade avläsningen med detta nya värde.

Tryck på "MAX MIN"-knappen en andra gång. Mätaren går in i MIN-inspelningsläget och visar symbolen "MIN" på displayen som en indikator. I detta läge,

displayen visar alltid minsta avläsningar av alla avläsningar som tagits sedan den gick in i detta läge. Närhelst mätaren upptäcker ett nytt värde som är lägre än den för närvarande visade avläsningen, ersätter mätaren den för närvarande visade avläsningen med detta nya värde.

Tryck på "MAX MIN"-knappen en tredje gång. Mätaren lämnar MIN-inspelningsläget och raderar alla inspelade avläsningar och återgår till den momentana vindhastigheten/luftflödes-/temperaturmätningsläget.

1. Hur man använder AVG-inspelningsläge

Tryck på "AVG"-knappen en gång. Mätaren går in i AVG-inspelningsläge och visar symbolen "AVG" på displayen som en indikator. I det här läget visar displayen alltid medelvärden för alla avläsningar som tagits sedan inmatningen i detta läge.

Tryck på "AVG"-knappen igen. Mätaren lämnar AVG-inspelningsläget och raderar alla inspelade avläsningar och återgår till den momentana vindhastigheten/luftflödes-/temperaturmätningsläget.

Obs: I MAX-inspelningsläge, MIN-inspelningsläge eller AVG-inspelningsläge, om du trycker på "H"-knappen för att låsa avläsningarna kommer mätaren att sluta mäta och upptäcka nya avläsningar tills du läser upp avläsningarna på displayen.

1. Hur man växlar display mellan vindhastighet, luftflöde, vindtemperatur och vindkyla temperatur.

Tryck på "UNIT"-knappen för att välja motsvarande enhet för att byta skärm mellan vindhastighet, luftflöde, vindtemperatur och vindavkylningstemperatur.

1. Ställa in området för luftflödesmätningar.

När mätaren är avstängd, tryck och håll samtidigt

knappar för att slå på mätaren och visa gränssnittet för områdesinställning (med ett standardvärde av 000).

Du kan trycka på "UNIT"-knappen för att flytta blinkande siffra; tryck på "NODE"-knappen för att justera värdet på den valda siffran eller ändra enheten; och tryck på "H" för att flytta decimalkomma.

När du har ställt in området, tryck på " "-knappen för att stänga av mätaren och lämna inställningsläget. När mätaren är påslagen kan den användas för att mäta luftflödet. (Inställningarna sparas inte efter strömavbrott.)

1. Instruktion för vindavkylningstemperatur.

Efter val av enhet för vindkylningstemperatur visas symbolen "

visas. När vindhastigheten är ≥ 1,34 m/s, och vindtemperaturen är ≤ 10 °C, beräknas vindkylningstemperaturen; när vindhastigheten är

1,34 m/s, och vindtemperaturen är ≥ 10 °C, är vindavkylningstemperaturen lika med vindtemperaturen; när vindtemperaturen är ≤ 10 °C visar displayen "Hej".

1. Instruktion för luftflöde.

När luftflödet överstiger 9999 visar displayen de fyra första siffrorna

luftflödesvärde. Multiplikatorn "×10" kommer att visas när luftflödet är 10 000; och när det är ≥ 100 000, kommer multiplikatorn "×100" att visas.

Obs: Området bör ställas in innan luftflödet mäts.

1. Stänga av mätaren

Om du inte har tryckt på någon knapp på cirka 5 minuter stängs mätaren av automatiskt om den automatiska avstängningsfunktionen är aktiverad. Du kan när som helst stänga av mätaren manuellt genom att kort trycka på " "-knappen.

1. Upprätta Bluetooth-anslutningen.

Denna mätare kan överföra momentana värden för vindhastighet och vindtemperatur via Bluetooth-anslutning. Och du behöver en intelligent enhet (som en surfplatta eller smartphone) med en AllSensor-app redan installerad på

den för att kunna upprätta en Bluetooth-anslutning. Efter att du

installerat appen på den intelligenta enheten och slagit på Bluetooth på den här enheten, kan du övervaka mätarens mätningar, se grafisk mätdiagram

avläsningar, och etc., genom denna app. Den inspelade datan kan sparas som en EXCEL-, JPG- eller PDF-fil.

Obs: Bluetooth-anslutning fungerar över en räckvidd på cirka 10 meter i ett område där det inte finns några hinder och intensiv elektromagnetisk störning.

Bluetooth-anslutningen kan variera beroende på signalmottagningskapaciteten hos den intelligenta enhet du använder.

Systemkrav

1. Android- eller iOS-enhet med Bluetooth-anslutning
2. Android 7.0 eller senare, eller iOS 9 eller senare

Hur man installerar appen

1. Om du vill ansluta en Android-enhet till mätaren, ladda ner

AllSensor-appen för

Android-operativsystem från Google Play Butik. Eller så kan du ladda ner denna gratis app från den angivna webbplatsen

(http://www.allsun.com/app/allsensor.apk) eller genom att skanna QR-koder med din Android-enhet. Om du vill ansluta en iOS-enhet till

mätaren, sök efter AllSensor-appen i App Store och ladda sedan ner AllSensor-appen.

Så här upprättar du Bluetooth-anslutningen

1. När du har installerat AllSensor-appen på din Android- eller iOS-enhet, leta upp och tryck på AllSensor

på enhetens startskärm eller appskärm för att köra den här appen. Slå på Bluetooth på enheten.

1. Slå på mätaren så söker den automatiskt efter Bluetooth. Det tar cirka 2-5

sekunder för att upprätta Bluetooth-anslutningen.

1. Efter att Bluetooth-anslutningen har upprättats visas data (avläsningar) av nuvarande

mätresultat automatiskt överförs till den intelligenta enheten och visas på de relevanta gränssnitten för AllSensor-appen.

SPECIFIKATIONER

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

Air Flow	Range	Resolution
cfm	0 ~ 999900	0.001 ~ 100
cmm	0 ~ 999900	0.001 ~ 100

Wind Temperature	Range	Resolution	Accuracy
°C	-10°C~60°C	0.1°C	±2°C
°F	14°F~140°F	0.2°F	±3.6°F
Wind Chill Temperature	Range	Resolution	Condition
°C	-26.3°C~10°C	0.1°C	Ambient temperature: -10°C~10°C Wind velocity: 1.34m/s~35m/s
°F	-15.3°F~50°F	0.2°F	Ambient temperature: 14°F~50°F Wind velocity: 1.34m/s~35m/s

Beaufort Scale	Range	Resolution
Scale	1 ~ 12	1

Area	Range	Resolution
m2	0.001 ~ 9999	0.001 ~ 1
ft2	0.001 ~ 9999	0.001 ~ 1

Beräkningsformel för luftflöde:

CFM(ft3/min)=Lufthastighet(ft/min)xArea(ft2)

CMM(m3/min)=Lufthastighet(m/sek)xArea(m2)x60

Korrespondenstabell

Scale	0	1	2	3	4
Wind Velocity (m/s)	0 ~ 0.2	0.3 ~ 1.5	1.6 ~ 3.3	3.4 ~ 5.4	5.5 ~ 7.9

Scale	5	6	7	8
Wind Velocity (m/s)	8.0 ~ 10.7	10.8 ~ 13.8	13.9 ~ 17.1	17.2 ~ 20.7
Scale	9	10	11	12
Wind Velocity (m/s)	20.8 ~ 24.4	24.5 ~ 28.4	28.5 ~ 32.6	*32.6

ALLMÄNNA SPECIFIKATIONER

1. Indikation för överintervall:

När den uppmätta vindhastigheten överstiger 35 m/s (126 km/h, 6890 fot/min, 68,04 knop), visar displayen "OL".

När vindtemperaturen är under -10°C (14°F), visar displayen "Lo"; när den är över 60°C (140°F), visar displayen "Hi".

När luftflödet överskrider displayområdet (9999 × 100), visar displayen "OL".

När vindavkylningstemperaturen är under -26,3°C (-15,3°F), visar displayen "Lo";

när den är över 10°C (50°F), visar displayen "Hi".

1. Automatisk avstängning:

Mätaren stängs av automatiskt om det inte görs någon knapptryckning under cirka 5 minuter.

1. Indikator för lågt batteri: "☐" visas på displayen.
2. IP-klass: IP10
3. Batteri: 9V batteri, 6F22 eller motsvarande, 1 st
4. Driftmiljö: Temperatur: 0°C \~ 40°C Relativ luftfuktighet: < 80 %
5. Lagringsmiljö: Temperatur: -20°C \~ 60°C Relativ luftfuktighet: < 90%
6. Mått: 190mm x 67mm x 43mm
7. Vikt: Cirka 292g (inklusive batterier)

BYTE AV BATTERI

När displayen visar att batterierna är låga, måste de bytas omedelbart.

Batterierna är låga och måste bytas.

Innan batteribyte, se till att mätaren har stängts av.

För att byta batterier, ta bort batteriluckan på baksidan av mätaren. Byt sedan ut de gamla batterierna mot nya av samma typ, se till att polaritetsanslutningarna är korrekta. Installera om batterilocket.

RENGÖRING

Torka av höljet med jämna mellanrum med en fuktig trasa och lite milt rengöringsmedel. Använd inte slipmedel eller lösningsmedel.

NOTERA

1. Detta instruktionsblad kan ändras utan föregående meddelande.
2. Vårt företag kommer inte att ta det övriga ansvaret för eventuella förluster.
3. Innehållet i detta instruktionsblad kan inte användas som skäl till att använda mätaren för någon speciell applikation.

LISTA ÖVER TILLBEHÖR

1. Bruksanvisning * 1
2. Produktlinjal * 1
3. Förvaringspåsar *
4. Kolbatterier (6F22) * 1

Teknisk support och e-garanticertifikat www.vevor.com/support
