Tipo di prodotto	Anemometro portatile
Marca	Vevor
Modello	EM2245B
Dimensioni	190 mm x 67 mm x 43 mm
Peso	Circa 292 g (batterie incluse)
Alimentazione	1 batteria 9 V (6F22 o equivalente)
Campo di misura della velocità del vento	0,8 ~ 31,0 m/s
Precisione della velocità del vento	±(5% + 0,5 m/s)
Campo di misura della temperatura del vento	-10 °C ~ 60 °C
Precisione della temperatura del vento	±2 °C
Unità di misura	m/s, km/h, mph, nodi, ft/min, °C, °F, cfm, cmm, m², ft²
Funzioni principali	Misura della velocità del vento, della portata d'aria, della temperatura del vento, della temperatura di raffreddamento eolico, scala Beaufort (1-12), modalità MAX/MIN/AVG, conservazione dei dati, retroilluminazione, spegnimento automatico regolabile, indicatore di batteria scarica, indicatore di superamento
Connettività Bluetooth	Portata circa 10 m (senza ostacoli), compatibile con l'app AllSensor (Android 7.0+ o iOS 9+)
Conservazione dei dati	Sì, con funzione Data Hold
Spegnimento automatico	Dopo circa 5 minuti di inattività (attivabile/disattivabile dall'utente)
Retroilluminazione	Sì, accesa all'accensione, commutabile
Indicatore di batteria scarica	Visualizzato a schermo
Grado di protezione IP	IP10
Ambiente di funzionamento	Temperatura: 0 °C ~ 40 °C, umidità relativa: < 80 %
Ambiente di stoccaggio	Temperatura: -20 °C ~ 60 °C, umidità relativa: < 90 %
Accessori inclusi	Manuale d'uso, cordino, custodia, batteria al carbonio 6F22
Manutenzione e pulizia	Pulire l'involucro con un panno umido e un po' di detergente delicato; non usare abrasivi o solventi
Sicurezza	Leggere attentamente il manuale prima dell'uso; non esporre a condizioni estreme; rispettare le norme FCC e RAEE
Conformità	Parte 15 delle norme FCC; direttiva europea 2012/19/CE (RAEE)

Domande frequenti - EM2245B Vevor

Come accendere l'anemometro?

Installare una batteria 9V nuova, quindi premere il pulsante « » (accensione/spegnimento) per accendere l'apparecchio. Lo schermo mostra brevemente tutti i segmenti, quindi entra in modalità di misura.

Come cambiare l'unità di misura della velocità del vento?

Premere più volte il pulsante UNIT per scorrere le unità: m/s, km/h, mph, nodi, ft/min. Dopo 2 secondi, l'unità viene salvata automaticamente.

Come attivare o disattivare lo spegnimento automatico?

Quando l'apparecchio è acceso, tenere premuto il pulsante « » per circa 2 secondi. Il simbolo « » viene visualizzato se la funzione è attiva.

Come utilizzare la modalità MAX/MIN?

In modalità di misura, premere MAX/MIN una volta per la modalità MAX, una seconda volta per la modalità MIN, una terza volta per uscire. Vengono visualizzati i valori massimi o minimi dall'attivazione.

Come collegare l'anemometro tramite Bluetooth?

Scaricare l'applicazione AllSensor (Google Play o App Store). Attivare il Bluetooth sullo smartphone, accendere l'anemometro: la connessione si stabilisce automaticamente in 2-5 secondi.

Cosa fare se lo schermo mostra "OL"?

"OL" significa che il valore misurato supera il campo (velocità del vento > 35 m/s o portata d'aria > 9999×100). Ridurre la velocità del vento o verificare l'area configurata.

Come sostituire la batteria?

Spegnere l'apparecchio. Rimuovere il coperchio del vano batteria sul retro. Sostituire la batteria esaurita con una nuova di tipo 9V (6F22 o equivalente). Richiudere il coperchio.

Come pulire l'anemometro?

Pulire l'involucro con un panno umido leggermente saponato (detergente delicato). Non utilizzare mai solventi o abrasivi. Evitare di bagnare l'interno dell'apparecchio.

Come configurare l'area per la portata d'aria?

Spegnere l'apparecchio, quindi tenere premuti i pulsanti UNIT e MAX mentre si accende. Utilizzare i pulsanti per regolare l'area (predefinita 1.000). Premere « » per salvare e spegnere.

Cosa significa la scala Beaufort?

La scala Beaufort (da 1 a 12) indica la forza del vento. Viene visualizzata quando l'unità di velocità del vento è selezionata. Consultare la tabella di corrispondenza nel manuale per la conversione.

MANUALE UTENTE EM2245B Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

MODELLO: EM2245B

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di contattarci:

Supporto tecnico e certificato di garanzia

Supporto e certificato di garanzia

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetto alle seguenti due condizioni: (1) Questo dispositivo potrebbe non causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuto, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti in Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo smaltito con i normali rifiuti domestici, ma deve essere portato a punto di raccolta per il riciclaggio di dispositivi elettriciletonici

INTRODUZIONE

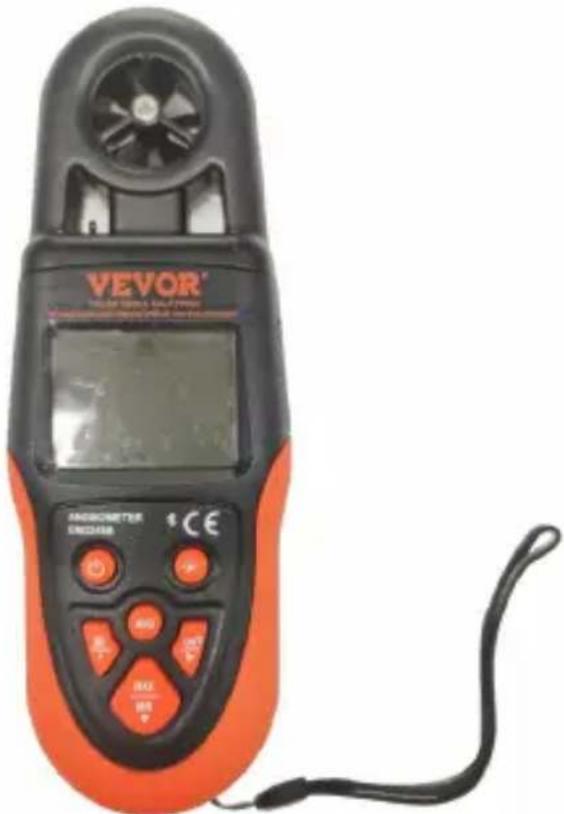

Questo misuratore è un anemometro portatile che può essere utilizzato per misurare valori istantanei, massimi, minimi e medi della velocità del vento, del flusso d'aria e della temperatura (temperatura del vento e temperatura del vento gelido).

CARATTERISTICHE

Misurazioni di istantaneo, massimo, minimo e media

Cinque tipi di unità di misura della velocità del vento tra cui scegliere.

Due tipi di unità di misurazione del flusso d'aria tra cui scegliere.

Due tipi di unità di misura della temperatura tra cui scegliere. Impostazione dell'area per il flusso d'aria, con due opzioni di unità. Indicazione della forza del vento.

Calcolo della temperatura del vento gelido. Conservazione dei dati.

Spegnimento automatico. Indicazione di fuori scala. Indicazione di batteria scarica.

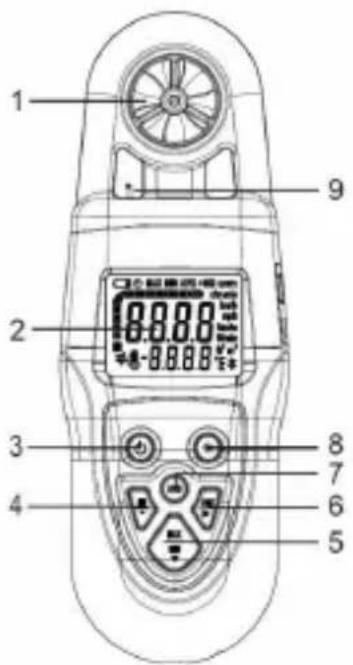

STRUTTURA

Utilizzato per percepire il flusso d'aria.

1. Visualizzazione
2. Pulsante

Utilizzato per accendere/spegnere lo strumento o abilitare/disabilitare la funzione di spegnimento automatico.

1. Pulsante "H"

Utilizzato per accedere/uscire dalla modalità Data Hold o spostare il punto decimale per l'impostazione dell'area.

1. Pulsante "MAX MIN"

Utilizzato per selezionare la modalità di registrazione MAX/MIN o regolare la cifra selezionata quando si imposta l'area.

1. Pulsante "UNIT"

Utilizzato per selezionare l'unità di misura desiderata o spostare la cifra lampeggiante quando si imposta l'area.

1. Pulsante AVG

Utilizzato per accedere alla modalità di registrazione AVG.

1. Pulsante ""

Utilizzato per accendere/spegnere la retroilluminazione.

1. Sensore di temperatura

Utilizzato per misurare la temperatura.

1. Dado standard americano, 1/4-20 UNC
2. Cinghia di trasporto

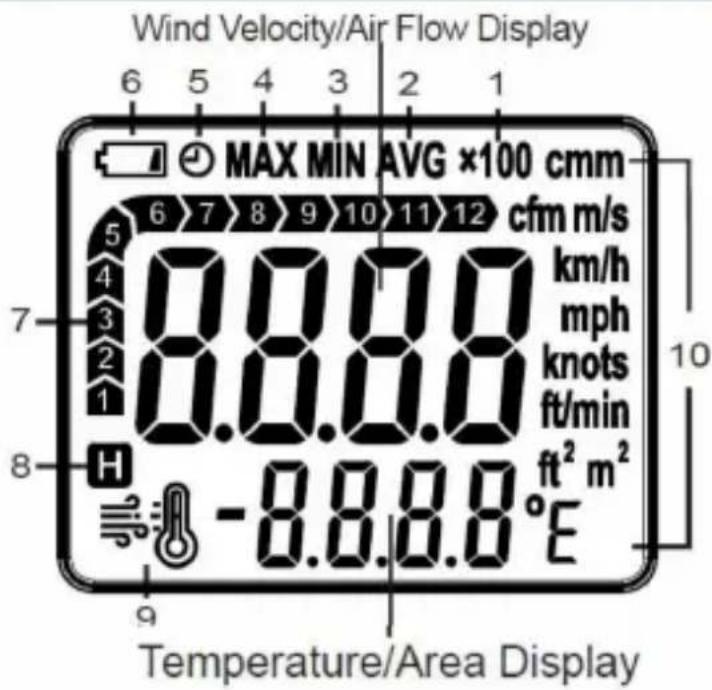

COMPRENDERE IL DISPLAY

Spiegazioni:

Unità	Significa
SM	metri al secondo
km/ora	chilometri all'ora mph
miglia all'ora nodi miglia nautiche
all'ora piedi al minuto
piedi/min

°C	gradi Celsius
°F	gradi Fahrenheit
cfm	piedi cubi aminuto
cmm metri cubi al minuto
m2	metro quadro
ft2	piedi quadrati

ISTRUZIONI PER L'USO

1. Accensione dello strumento.

Installare una nuova batteria (9 V, 6F22 o equivalente) nel vano batteria.

Il display mostrerà brevemente tutti i segmenti. Premere " per accenderlo.

pulsante " ed accedere alla modalità di misurazione. La retroilluminazione rimarrà accesa dopo l'accensione dello strumento.

1. Abilitazione e disabilitazione della funzione di spegnimento automatico.

Quando lo strumento è acceso, è possibile premere il pulsante " " per circa secondi

" per abilitare o disabilitare la funzione di spegnimento automatico. Quando la funzione di spegnimento automatico è abilitata, " " viene visualizzato come indicatore.

1. Accensione/spegnimento della

Premi il " retroilluminazione. " per accendere o spegnere la retroilluminazione, se necessario.

1. Selezione di un'unità desiderata.

Premi il " UNIT " una volta per accedere alla modalità di impostazione dell'unità, è possibile premere ripetutamente i " pulsante per scorrere le opzioni " m/s ", " km/h ", " mph ", " °C ", " tasti " " nodi ", " ft/min "," cmm", "cfm°F ", " " "°C" e " Unità " "°F".

Quando viene visualizzata l'unità desiderata, rilasciare il pulsante. Circa 2 secondi dopo, lo strumento salva automaticamente l'unità ed esce dalla modalità di impostazione dell'unità. (L'impostazione non viene salvata dopo l'interruzione dell'alimentazione.)

1. Misurazione della velocità del vento, del flusso d'aria e della temperatura.

Tenere e posizionare il misuratore in modo che il flusso d'aria passi attraverso le alette la parte posteriore del misuratore. Per risultati del test più accurati, provare a mantenere l'asse del alette entro 20° dalla direzione del vento. Attendere circa 4 secondi, quindi leggere le letture sul display.

1. Blocco/sblocco dell'etture.

Nella modalità di misurazione, premere brevemente il pulsante " " per accedere al Datahold modalità. Le letture presenti sono bloccate e il simbolo " appare su viene visualizzato come indicatore. Per uscire dalla modalità Data Hold, premere brevemente 'questo nuovamente il pulsante. Le letture vengono sbloccate ed il simbolo " "scompare.

1. Come utilizzare la modalità di registrazione MAX e la modalità di registrazione

Nella modalità di misurazione istantanea della velocità del vento/flusso d'aria/temperatura, premere IL " MAX MIN " una volta. Lo strumento entra nella modalità di registrazione MAX e il il display mostra il simbolo " MAX" come indicatore. In questa modalità, il display mostra sempre le letture massime di tutte le letture effettuate da quando è stato inserito modalità. Ogni volta che lo strumento rileva un nuovo valore superiore a quello lettura attualmente visualizzata, lo strumento sostituisce la lettura attualmente visualizzata con questo nuovo valore.

Premi il tasto "MAX MIN" una seconda volta. Lo strumento entra nella modalità di registrazione MIN e mostra il simbolo "MIN" sul display come indicatore. In questa modalità, il display mostra sempre le letture minime di tutte le letture effettuate da quando si entra in questa modalità. Ogni volta che lo strumento rileva un nuovo valore inferiore alla lettura attualmente visualizzata, lo strumento sostituisce la lettura attualmente visualizzata con questo nuovo valore.

Premi il tasto "MAX MIN" una terza volta. Lo strumento esce dalla modalità di registrazione MIN, cancella tutte le letture registrate e ritorna alla modalità di misurazione istantanea della velocità del vento/aria, del flusso d'aria e della temperatura.

1. Come utilizzare la modalità di registrazione AVG

Premi il tasto "AVG" una volta. Lo strumento entra nella modalità di registrazione AVG e mostra il simbolo "AVG" sul display come indicatore. In questa modalità, il display mostra sempre le letture medie di tutte le letture effettuate da quando si entra in questa modalità.

Premi il tasto "AVG" nuovamente. Lo strumento esce dalla modalità di registrazione AVG, cancella tutte le letture registrate e ritorna alla modalità di misurazione istantanea della velocità del vento/aria, del flusso d'aria e della temperatura.

Nota: nella modalità di registrazione MAX, MIN o AVG, se premi il tasto "H" per bloccare le letture, lo strumento smetterà di misurare e di rilevare nuove letture finché non sblocchi le letture sul display.

1. Come cambiare la visualizzazione tra velocità del vento, flusso d'aria, temperatura del vento e temperatura del vento gelido.

Premi il tasto "UNIT/▶" per selezionare l'unità corrispondente per cambiare la visualizzazione

tra velocità del vento, flusso d'aria, temperatura del vento e temperatura del vento gelido.

1. Impostazione dell'area per le misurazioni del flusso d'aria.

Quando lo strumento è spento, tenere premuto contemporaneamente il pulsante "E" e il pulsante "UNIT/▶" per accendere lo strumento e visualizzare l'interfaccia di impostazione dell'area (con un valore predefinito di 1.000).

È possibile premere il tasto "▶" per spostare la cifra lampeggiante; premere il tasto "▲" per regolare il valore della cifra selezionata o cambiare l'unità; e premere il tasto "◀" per spostare il punto decimale.

Dopo aver finito di impostare l'area, premere il pulsante "E" per spegnere lo strumento e uscire dalla modalità di impostazione. Quando lo strumento è acceso, può essere utilizzato per misurare il flusso d'aria. (Le impostazioni non vengono salvate dopo una perdita di alimentazione.)

1. Istruzioni per la temperatura dovuta al vento gelido.

Dopo aver selezionato l'unità per la temperatura del vento gelido, il simbolo " sarà visualizzato. Quando la velocità del vento è ≥ 1,34 m/s e la temperatura del vento è ≤ 10°C, viene calcolata la temperatura del vento gelido; quando la velocità del vento è < 1,34 m/s e la temperatura del vento è > 10°C, la temperatura del vento gelido è uguale alla temperatura del vento; quando la temperatura del vento è ≤ -10°C, il display visualizza "CIAO".

1. Istruzioni per il flusso d'aria.

Quando il flusso d'aria supera 9999, il display mostrerà le prime quattro cifre del valore del flusso d'aria. Il moltiplicatore "×10" verrà visualizzato quando il flusso d'aria è ≥ 10000; e quando è ≥ 100000, il moltiplicatore "×100" sarà mostrato.

Nota: l'area deve essere impostata prima di misurare il flusso d'aria.

1. Spegnimento dello strumento.

Se non viene premuto alcun pulsante per circa 5 minuti, lo strumento si spegnerà automaticamente se la funzione di spegnimento automatico è abilitata. Puoi spegnere manualmente lo strumento in qualsiasi momento premendo brevemente il pulsante.

1. Stabilire la connessione Bluetooth.

Questo misuratore può trasmettere valori istantanei della velocità del vento e della temperatura del vento tramite connessione Bluetooth. È necessario un dispositivo intelligente (come un tablet PC o uno smartphone) su cui sia già installata l'app AllSensor.

per poter stabilire una connessione Bluetooth. Dopo aver

installato l'app sul dispositivo intelligente e attivato il Bluetooth su questo dispositivo, è possibile monitorare le misurazioni del misuratore, visualizzare il grafico delle letture di misurazione, ecc., tramite questa app. I dati registrati possono essere salvati come file EXCEL, JPG o PDF.

Nota: la connettività Bluetooth funziona entro un raggio di circa 10 metri in un'area dove non ci sono ostacoli e intense interferenze elettromagnetiche.

La connettività Bluetooth può variare a seconda della capacità di ricezione del segnale del dispositivo intelligente che si utilizza.

Requisiti di sistema.

1. Dispositivo Android o iOS con connettività Bluetooth.
2. Android 7.0 o successivo oppure iOS 9 o successivo.

Come installare l'app

1. Se desideri connettere un dispositivo Android allo strumento, scarica il software gratuito App AllSensor per

sistema operativo Android da Google Play Store. Oppure puoi scaricare questa app gratuita dal sito Web specificato

(http://www.allsun.com/app/allsensor.apk) o scansionando i codici QR con

il tuo dispositivo Android. Se desideri connettere un dispositivo iOS al misuratore, cerca l'app AllSensor nell'App Store e scarica l'

applicazione AllSensor.

1. Installa l'app scaricata sul tuo dispositivo.

Come stabilire la connessione Bluetooth

1. Dopo aver installato l'app AllSensor sul tuo dispositivo Android o iOS, individua e tocca l'icona AllSensor

nella schermata Home o nella schermata App del dispositivo per eseguire questa app. Attiva il Bluetooth sul dispositivo.

1. Accendi lo strumento e cercherà automaticamente il segnale Bluetooth.

Ci vogliono circa 5

secondi per stabilire la connessione Bluetooth.

1. Dopo aver stabilito la connessione Bluetooth, i dati (letture) del presente

i risultati della misurazione verranno automaticamente trasferiti al dispositivo intelligente e visualizzati sulle rispettive interfacce dell'app AllSensor.

SPECIFICHE

Wind Velocity	Range	Resolution	Accuracy
m/s	0.8 ~ 31.0	0.1	±(5% + 0.5m/s)
km/h	2.86 ~ 111.6	0.22	±(5% + 1.80km/h)
ft/min	153.4 ~ 6102	11.8	±(5% + 98.4ft/min)
mph	1.82 ~ 69.35	0.14	±(5% + 1.12mph)
knots	1.56 ~ 60.26	0.12	±(5% + 0.97knots)

Air Flow	Range	Resolution
cfm	0 ~ 999900	0.001 ~ 100
cmm	0 ~ 999900	0.001 ~ 100

Wind Temperature	Range	Resolution	Accuracy
°C	-10°C~60°C	0.1°C	±2°C
°F	14°F~140°F	0.2°F	±3.6°F
Wind Chill Temperature	Range	Resolution	Condition
°C	-26.3°C~10°C	0.1°C	Ambient temperature: -10°C~10°C Wind velocity: 1.34m/s~35m/s
°F	-15.3°F~50°F	0.2°F	Ambient temperature: 14°F~50°F Wind velocity: 1.34m/s~35m/s

Beaufort Scale	Range	Resolution
Scale	1 ~ 12	1

Area	Range	Resolution
m2	0.001 ~ 9999	0.001 ~ 1
ft2	0.001 ~ 9999	0.001 ~ 1

Formula di calcolo per il flusso d'aria:

CFM(ft3/min)=Velocità dell'aria(ft/min)xArea(ft2)

CMM(m3/min)=Velocità dell'aria(m/sec)xArea(m2)x60

Tabella della corrispondenza

Scale	0	1	2	3	4
Wind Velocity (m/s)	0 ~ 0.2	0.3 ~ 1.5	1.6 ~ 3.3	3.4 ~ 5.4	5.5 ~ 7.9

Scale	5	6	7	8
Wind Velocity (m/s)	8.0 ~ 10.7	10.8 ~ 13.8	13.9 ~ 17.1	17.2 ~ 20.7
Scale	9	10	11	12
Wind Velocity (m/s)	20.8 ~ 24.4	24.5 ~ 28.4	28.5 ~ 32.6	*32.6

SPECIFICHE GENERALI

1. Indicazione di fuori portata:

Quando la velocità del vento misurata supera i 35 m/s (126 km/h, 6890 piedi/min, 78,4 mph, 68,04 nodi), il display mostra "OL".

Quando la temperatura del vento è inferiore a -10°C (14°F), il display mostra "Lo"; quando la temperatura è superiore a 60°C (140°F), il display mostra "Hi".

Quando il flusso d'aria supera l'intervallo di visualizzazione (9999 × 100), sul display viene visualizzato "OL".

Quando la temperatura del vento gelido è inferiore a -26,3°C (-15,3°F), il display mostra "Lo";

quando la temperatura è superiore a 10°C (50°F), il display mostra "Hi".

1. Spegnimento automatico:

Lo strumento si spegnerà automaticamente se non viene premuto alcun pulsante per circa 5 minuti.

1. Indicatore di batteria scarica: "visualizzato sul display".
2. Grado IPIP10
3. Batteria: batteria da 9 V, 6F22 o equivalente, 1 pezzo
4. Ambiente operativo: Temperatura: 0°C \~ 40°C Umidità relativa: < 80%
5. Ambiente di conservazione: Temperatura: -20°C \~ 60°C Umidità relativa: < 90%
6. Dimensioni: 190 mm x 67 mm x 43 mm
7. Peso: circa 292 g (batterie incluse)

SOSTITUZIONE DELLA BATTERIA

Quando sul display viene visualizzato "", sostituire immediatamente la batteria.

le batterie sono scariche e devo sostituirle

Prima di sostituire la batteria, assicurarsi che lo strumento sia spento. Per sostituire le batterie, rimuovere il coperchio della batteria sul retro dello strumento. Quindi sostituire le vecchie batterie con altre nuove dello stesso tipo, assicurarsi che la polarità dei collegamenti sia corretta. Reinstallare il coperchio della batteria.

PULIZIA

Pulire periodicamente la custodia con un panno umido e un po' di detergente delicato. Non utilizzare abrasivi o solventi.

NOTA

1. Questo foglio di istruzioni è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assumerà altre responsabilità per eventuali perdite.
3. Il contenuto di questo foglio di istruzioni non può essere utilizzato come motivo per utilizzare lo strumento per applicazioni speciali.

ELENCO ACCESSORI

1. Istruzioni per l'uso 1
2. Cordino del prodotto 1
3. Borse portaoggetti 1
4. Batterie al carbonio (6F22) * 1

Importato negli Stati Uniti: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Unità 5 Casa Albert Edward, The

Padiglioni Preston, Regno Unito

Made in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

su dispositivo Android. Si desea conectar un dispositivo iOS al
