A2-8075 - Omvormer Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	A2-8075
Categorie	Frequentieomvormer (omvormer)
Ingangstype	Enkelfasig of driefasig 220 V
Uitgangstype	Driefasig 220 V
Nominaal vermogen	7,5 kW
Frequentiebereik	0,1 Hz tot 400 Hz
Bedrijfstemperatuur	-10 °C tot 50 °C
Bedrijfsvochtigheid	20 % tot 90 %
Besturingsmethoden	Paneel, potentiometer, externe signalen (0-5 V, 0-10 V, 0-20 mA), digitaal multi-snelheid
Belangrijkste functies	Frequentie-instelling, versnelling/vertraging, CC-remmen, koppelcompensatie, multi-snelheden (8 segmenten), puntverplaatsing
Ingebouwde beveiligingen	Overspanning, onderspanning, overstroom, oververhitting
Weergave	7-segments numeriek display
Bedieningspaneel	Knoppen RUN/STOP, RESET, FWD/REV, SET, pijltjes, potentiometer
Hulpvoeding	Uitgang 12 V (200 mA) en 5 V (50 mA)
Garantie	18 maanden
Onderhoud	Regelmatig stof reinigen, controleren van aansluitingen, vervangen van ventilator en condensatoren elke 20.000 tot 40.000 uur
Inbegrepen accessoires	1 omvormer, 1 gebruikershandleiding

Veelgestelde vragen - A2-8075 Vevor

Wat is de voedingsspanning van de Vevor A2-8075 omvormer?

De omvormer accepteert een enkelfasige of driefasige ingang van 220 V. De uitgang is altijd driefasig 220 V.

Hoe stel ik de uitgangsfrequentie in?

U kunt de frequentie instellen via de paneelpotentiometer, de ▲/▼-knoppen, of via externe signalen (0-5V, 0-10V, 0-20mA). Parameter Pn03 bepaalt de frequentiebron.

Wat te doen als de omvormer fout OU-o (overspanning) weergeeft?

Fout OU-o duidt op overspanning van de voedingsbron. Controleer de ingangsspanning met een voltmeter en zorg ervoor dat deze binnen het toegestane bereik ligt (220 V ±10%).

Hoe wijzig ik de acceleratie- en deceleratietijd?

Gebruik parameters Pn08 (acceleratietijd) en Pn09 (deceleratietijd). De waarden kunnen worden ingesteld van 0,01 s tot 50,00 s via het bedieningspaneel.

Kan ik de omvormer op afstand bedienen?

Ja, stel Pn04=2 in voor externe besturing via FWD/REV-aansluitingen, en Pn03 voor de externe frequentiebron. Analoge (0-5V, 0-10V, 0-20mA) en digitale (multi-snelheden) ingangen zijn beschikbaar.

Hoe voer ik een gelijkstroomremming uit?

CC-remmen is configureerbaar via parameters Pn15 tot Pn18. Stel de spanning (1-100V) en duur (0-650s) in voor remmen bij start en stop om vrij bewegen van de motor te voorkomen.

Wat is de resetprocedure na een fout?

Druk op de RESET-knop (STOP/RESET) om de fout te wissen. Als de fout aanhoudt, schakel de stroom uit, wacht 10 minuten en controleer de aansluitingen en parameters.

Hoe onderhoud ik de omvormer om de levensduur te verlengen?

Reinig regelmatig stof met een stofzuiger, controleer het aandraaien van de aansluitingschroeven en zorg voor voldoende ventilatie. Vervang de koelventilator (elke 20.000-40.000 uur) en de elektrolytische condensatoren (elke 30.000-50.000 uur).

Kan de omvormer worden gebruikt met een enkelfasige motor?

Nee, deze omvormer is ontworpen voor driefasige motoren. De uitgang is driefasig 220 V. Sluit geen enkelfasige belasting aan op de U, V, W-aansluitingen.

Hoe configureer ik een multi-snelheidsinstelling?

Stel Pn03=7 (multi-snelheid frequentiebron) en Pn04=2 (externe besturing) in. Gebruik de ingangen D0, D1, D2 om tot 8 vooraf ingestelde snelheden te selecteren via parameters Pn20 tot Pn27.

GEBRUIKSAANWIJZING A2-8075 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Omvormer

MODEL: A2-8007M/A2-8015/A2-8075

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij deze omvormer worden geleverd. Het niet opvolgen

alle hieronder vermelde instructies kunnen leiden tot een elektrische schok,

brand en/of ernstig letsel.

WAARSCHUWING:

Dit apparaat is een apparaat met een hoog voltage. Probeer het niet te gebruiken.

demonteer deze apparatuur op elk gewenst moment om gevaar te voorkomen. Na een

apparaatstoring, als de externe schakelaar het apparaat niet opnieuw kan opstarten,

Neem contact op met uw wederverkoper voor verdere afhandeling.

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN BRAND!

1. Het niet naleven van deze instructie kan leiden tot een elektrische schok. storing, brand en elektrocutie.
2. NIET DEMONTEREN.
3. Dompel de omvormer niet onder.
4. Sluit niet twee of meer transformatoren parallel aan
5. Sluit de voeding rechtstreeks aan op een stopcontact met aardlekschakelaar voor vochtige ruimtes.
6. Gebruik geen verlengsnoer
7. De installatie van deze omvormer en de bijbehorende bedrading moet worden uitgevoerd door een gekwalificeerde elektricien die voldoet aan alle toepasselijke elektrische voorschriften.

WAARSCHUWING:

Wijzigingen of aanpassingen aan deze eenheid die niet uitdrukkelijk door de

partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om

de apparatuur bedienen.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de

De partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om Bedien de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren bevoegdheid om het product te bedienen.

Let op: Dit product is getest en voldoet aan de

limieten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC-regels Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies,

schadelijke interferentie veroorzaken in radiocommunicatie. Er zijn echter

is geen garantie dat er geen interferentie zal optreden in een bepaald gebied

installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of

televisieontvangst, die kan worden bepaald door het product te draaien

aan en uit, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop u het product wilt aansluiten. waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

Correcte verwijdering

Dit product is onderworpen aan de bepalingen van de Europese

Richtlijn 2012/19/EG. Het symbool dat een kliko toont

doorgestreept geeft aan dat het product

gescheiden afvalinzameling in de Europese Unie. Dit

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische apparaten worden gebracht en elektronische apparaten.

1. Veiligheidsmaatregelen

1.1 Veiligheidsmaatregelen

ÿ De omgeving mag geen explosief gas bevatten. ÿ Het moet

worden aangesloten door professioneel bedradingspersoneel. Anders kan het een elektrische schok veroorzaken.

ÿ Schakel de stroomtoevoer uit voordat u gaat wringen. Anders kan dit leiden tot elektronische schok.

ÿ Raak geen enkele besturingspoort, interne printplaten en hun elektronische onderdelen aan componenten terwijl de elektriciteit is ingeschakeld. Anders kan het elektronische schok.

ÿ Zorg ervoor dat de aardingsaansluiting van het product correct is aangesloten.

aangesloten volgens de nationale normen voor elektriciteitsveiligheid of andere gerelateerde normen.

ÿ Raak geen enkel intern bord of onderdeel aan tot 10 minuten

na stroomuitval. Controleer de elektriciteit voordat u de interne

onderhoud van het bord. Anders kan dit een elektronische schok veroorzaken. ÿ

Het is verboden om wisselstroom aan te sluiten op de uitvoerpoort van het product (U, V, W of andere controlepoorten behalve Lk, Lb, Lz. Anders kan dit leiden tot schade aan de omvormer.

ÿ Zonder ontvlambare of explosieve gassen, vloeistoffen en vaste stoffen. ÿ Gebruik de elektrische kast of afstandsbediening in niet-standaard omgeving. Zorg voor voldoende ventilatie.

2.2 Ruimte installeren

2.3 Basisbedrading

Er zijn twee bedradingsdelen: hoofdlus en regellus. Doe dit alstublieft Sluit de bedrading correct aan volgens de volgende twee figuren.

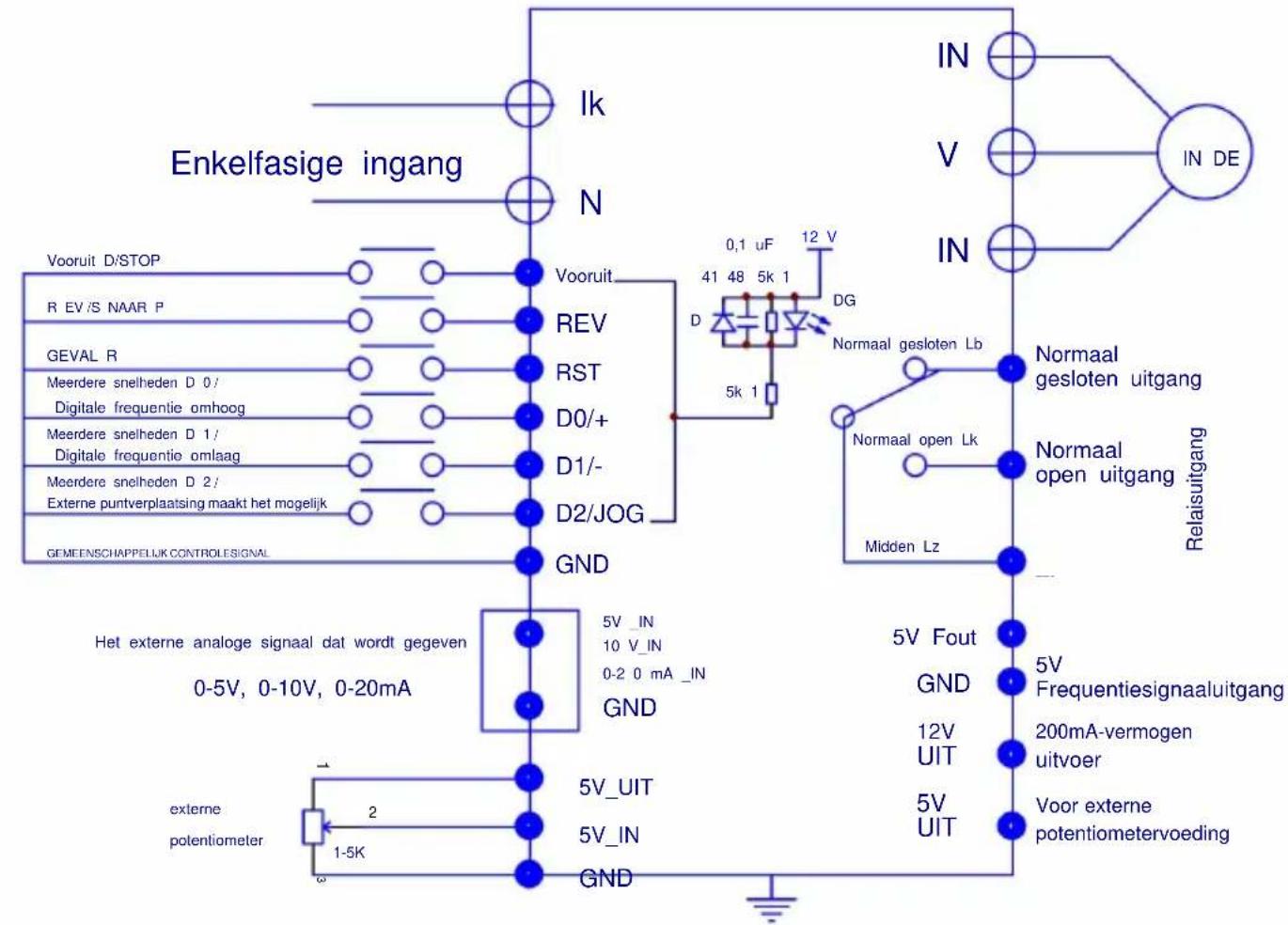

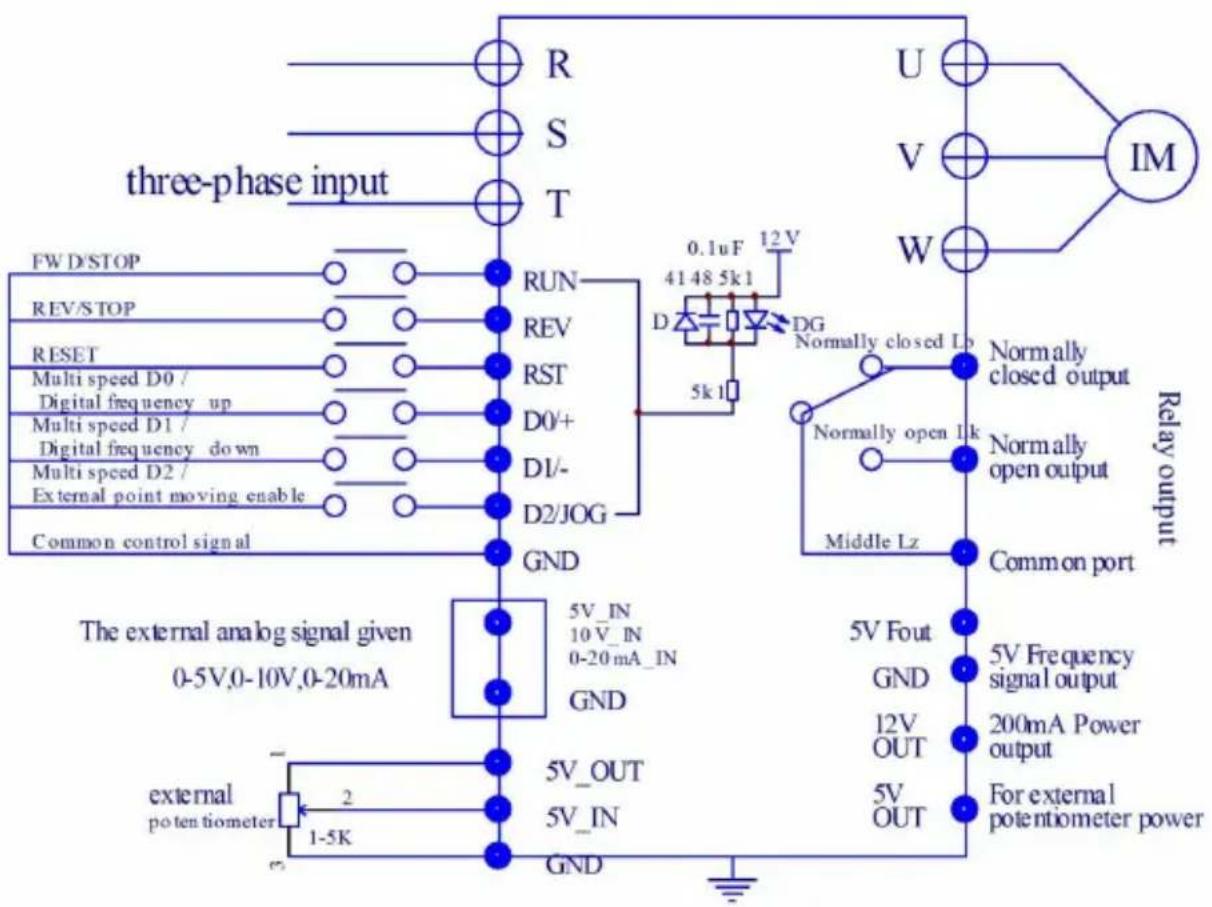

Bedradingsschema (één fase)

C

B

hoofdluspoort regelluspoort

Havennaam	Beschrijving
L.N.	Eénfase-stroomingang.
UVW	^1 Driefasige AC-uitgangspoorten kunnen alleen worden aangesloten op zuivere weerstands- of inductiebelastingen, zoals motoren of elektrische verwarmingen.

Bedradingsschema (drie fasen)

hoofdluspoort regelkringpoort

Havennaam Beschrijving
RST	Eénfase 220V-voeding R en T aansluiten.Driefase 220V-voeding RT aansluiten. , S ,Spanningsspecificaties: 8xxx, eenfase 220 ingangverbinding R en T
UVW	Drie-fase AC-uitgangspoorten kunnen alleen worden aangesloten op zuiverweerstands- of inductiebelasting zoals motoren ofelektrische kachel.

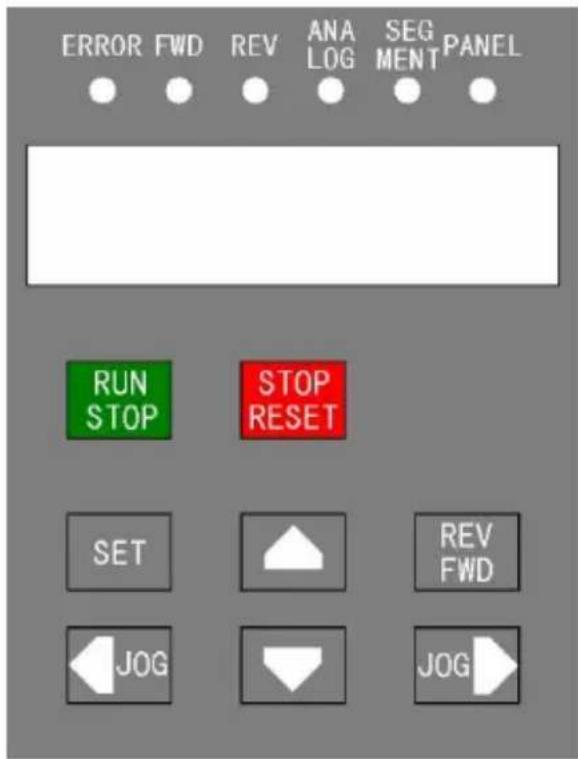

3. Bedieningspaneel

Knop	Beschrijving
RUN STOP Met één druk op de knop schakelt u tussen de run- en stopstatus.
STOP EVENEMENT	Het heeft verschillende betekenissen om deze knop tijdens het spelen in te drukken. verschillende modi: 1. als de omvormer draait, zou het stoppen; 2. Als er een storing optreedt, wordt de omvormer uitgeschakeld reset; 3. Als het op menu's wordt bediend, keert het terug naar bovenliggend menu.
REV	Verander de richting van de omvormer. Het werkt ook tijdens de looptijd.
SET	Ga naar de menumodus. Als het op item staat, zouden de gegevens opgeslagen en het onderliggende menu zou worden weergegeven.
ÿÿ	Wijzig items in het menu of wijzig de parameter gegevens.
ÿÿ	Wijzig de menu-inhoud en verplaats punten in het paneel.
Potentiometer Wijzig	de looptijdfrequentie.
Inhoud	Beschrijving
FOUT	Storingsindicator.
Vooruit	Indicator voor rotatie met de klok mee.
REV	Rotatie-indicator tegen de klok in.
ANALOOG Analoge ingangsfrequentie-indicator.
SEGMENT Segment-ingangsfrequentie-indicator.
PANEEL	Ingangsfrequentie-indicator op het paneel.
Digitale buis	Omvormer runtime frequentie. Als de omvormer stopt, knippert. De weergavegegevens worden gegeven door "Pn01"-gegevens.

4. Parametersetmethode

4.1 Parameterset en -wijziging

Stel de parameter in wanneer de omvormer is gestopt en de parameter niet is vergrendeld (Pn32=1). Ga eerst naar het parametersetmenu door op de knop te drukken "SET". Ten tweede, druk op knop ÿ/ÿ om het specifieke item te kiezen. Ten derde, druk nogmaa op knop "SET" om het item te openen. Ten vierde, druk op knop ÿ/ÿ om een bepaald bit te kiezen en druk op ÿ/ÿ om de waarde te wijzigen. Druk ten slotte op knop "SET" om de nieuwe parameter op te slaan of druk op de knop "STOP" om bovenliggend menu zonder enige opslag.

Druk op de knop "SET" om de nieuwe parameter op te slaan of druk op de knop "STOP" naar bovenliggend menu zonder op te slaan.

4.2 Knopmelding

Wanneer u parameters wijzigt, drukt u lang op y/y om het huidige nummer te laten rollen beetje tussen 0-9.

1. Tabel met configuratieparameters

Item	BeschrijvingWijzigen via knop of	BereikWijzigen via knop of	Standaardwaarde
			Standaard(3)	Standaard(6)
Pn01	Standaardweergaveinhoud	1—30000	1	1
Pn02	Eerste opstartfrequentie per paneel ofandere methode	0,01 400,00,00 400Hz 50
Pn-03	Bron van runtimefrequentie	1-7	2	1
Pn-04	Bron van runtimecommando	1-2	1	1
Pn05	met de klok mee /tegen de klok in uitschakelen	1-3	3	3
Pn06	Methode om te stoppenomvormer	1-2	2	2
Pn07	Begin opnieuw doorextern signaal	1-2	1	1
Pn 08 Acceleratietijd		000.01S-50.00S 50S		10S
Pn 09 Vertragingstijd		000.01S-50.00S 50S		10S
Deel 10	Maximale looptijdfrequentie	000.10Hz 400,00 Hz	400Hz 50Hz
Deel 11	Minimale looptijdfrequentie	000.10Hz 400,00 Hz	1,5 Hz	1,5 Hz
Deel 12	Motorvermogenfrequentie	010,00 Hz 400,00 Hz	400Hz 50Hz

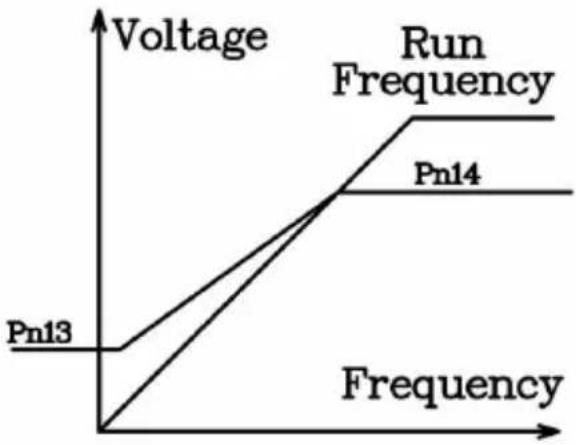

Pn 13 Koppelcompensatie 0,0—4,0		0,0	0,0
Deel 14	Koppelcompensatie frequentie	0,01 Hz—600,00 Hz	500Hz 80Hz
Deel 15	Opstart DC-remmen spanning	1V—100V	30V
Deel 16	Opstart DC-remmen tijd	000.00S—650,00S	0S
Deel 17	DC-remmen stoppen spanning	1V—100V	30V
Pn 18 Stop DC-remtijd		000.00S—650,00S	0S

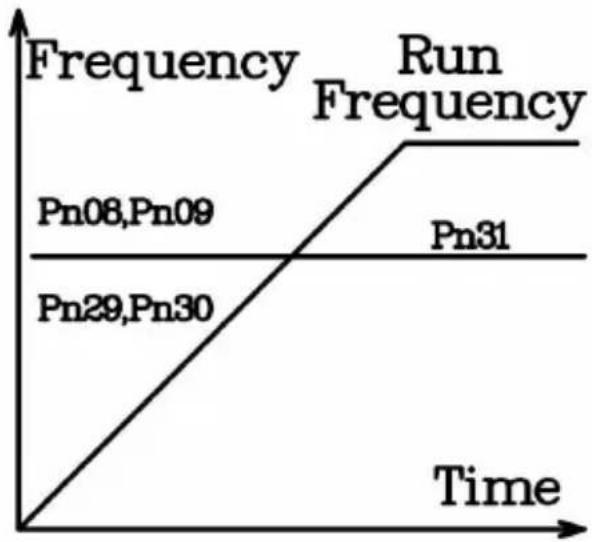

Pn19	Bron van multi-segment snelheid 0	1—5	1
Pn20	Multi-segment snelheid 1 frequentie	000.10 Hz—400,00 Hz	10
Deel 21	Multi-segment snelheid 2 frequentie	000.10 Hz—400,00 Hz	20
Deel 22	Multi-segment snelheid 3 frequentie	000.10 Hz—400,00 Hz	30
Deel 23	Multi-segment snelheid 4 frequentie	000.10 Hz—400,00 Hz	40
Item	BeschrijvingWijzigen via knop of	Bereik Wijzigen doorknop of	Standaardwaarde
			Standaard(3)	Standaard(6)
Deel 24	Meerdere segmentensnelheid 5 frequentie	000.10 Hz—400,00 Hz	50	50
Deel 25	Meerdere segmentensnelheid 6 frequentie	000.10 Hz—400,00 Hz	60	60
Deel 26	Meerdere segmentensnelheid 7 frequentie	000.10 Hz—400,00 Hz	70	70
Deel 27	Punt verplaatsenfrequentie	000.10 Hz—400,00 Hz	10Hz	10Hz
Deel 28	Keuze van relaisuitvoer	1—6	3	3
Deel 29	2e versnellingtijd	000,01S—650,00S	2S	2S
Deel 30	2e vertragingtijd	000,01S—650,00S	2S	2S
Deel 31	2e vertragingstopfrequentie	000,01 Hz - 400,00 Hz 1 Hz	1Hz	1Hz
Deel 32	Parameterbeheer	1—6	1	1
Pn 33 Softwareversie		32029	*****	*****
Deel 34	Automatisch herstellen terwijlplotseling stroom verloren	0-99Hz	0	0
Pn 35 Productiedatum		*	*****	*****

Raadpleeg Hoofdstuk 7 voor een gedetailleerde beschrijving van elk item

Opmerking: Als er tijdens het vertragen overspanning optreedt, stopt de motor.

Opmerking:

Als er tijdens het vertragen overspanning optreedt, stopt de omvormer vertraging totdat de spanning weer op het normale niveau is. Als het beter is Vertraging is nodig, schakel over op omvormer met remmen.

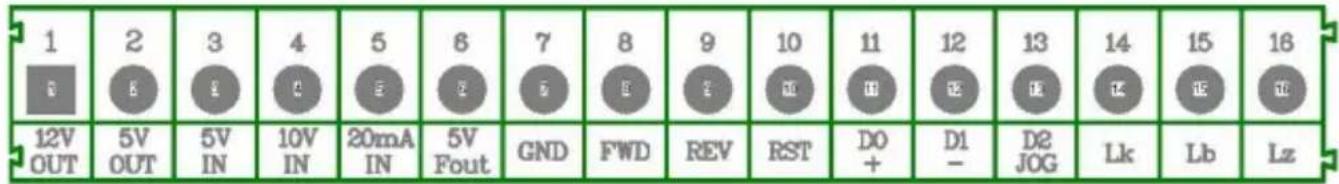

6. Beschrijving van de controlepoorten

Havennaam	Havenbeschrijving
12V UIT	12V-uitgang, met maximale stroomsterkte van 200 mA.
5V UIT	5V-uitgang, met maximale stroomsterkte van 50mA.
5V IN	5V-ingang, analoge ingang, met maximale effectieve spanning 5V, niet meer dan 6V
10V ingang	10V-ingang, analoge ingang, met maximale effectieve spanning 10V, niet meer dan 12V
20mA IN	20mA-ingang, analoge ingang, met maximale effectieve stroomsterkte 20mA, niet meer dan 25mA
5V Fout	Frequentiesignaaluitgang, maximale uitgangsspanning 5V
GND	Stroombron aarde 0V.
Vooruit	Externe invoer voor rotatie met de klok mee
REV	Externe rotatie-ingang tegen de klok in
RST	Extern resetsignaal
D0 +	Multi-segment snelheid D0-ingang, extern "+" signaal betekent invoer voor puntverplaatsing met de klok mee
D1 -	Multi-segment snelheid D1-ingang, extern "-" signaal betekent invoer voor het verplaatsen van punten tegen de klok in
D2 JOG	Multi-segment snelheid D2-ingang, externe activeringssignaalingang
Ik	Relais AAN
pond	Relais UIT
Lz	Relais AAN/UIT

7. Beschrijving van configuratieparameters

Pn 01 Standaard weergave-inhoud: 1—30000

RUNÿ1 betekent dat de runtime-frequentie wordt weergegeven

Anders wordt de synchronisatiesnelheid van de motor weergegeven.

2——30000 is de synchronisatiesnelheid van de motor

STOP: de frequentie wordt weergegeven door het externe signaal.

Pn 02 Initiele opstartfrequentie via paneel of andere methode

Bereik: 000,01 Hz - 400,00 Hz, de initiële paneelgegevens en externe signaalfrequentie tijdens het opstarten.

Pn 03 Bron van runtime-frequentie met bereik: 1—7

1 Potentiometer

2 Paneelknop

3 Extern 0-5V signaal

4 Extern 0-10V signaal

5 Extern 0-20mA signaal

6 Extern digitaal signaal

7 Multi-segment signaal

Pn 04 Bron van runtime-opdracht met bereik: 1—2

1 Paneelknopbediening

2 Externe signaalbesturing

Pn 05 met de klok mee / tegen de klok in uitschakelen met bereik: 1—3

1 alleen met de klok mee inschakelen 2 alleen tegen de klok in inschakelen

3 met de klok mee / tegen de klok in inschakelen

Pn 06 Methode om omvormer te stoppen met bereik: 1—2 1 stop vanzelf 2 stop door vertraging

Pn 07 Opnieuw starten door extern signaal met bereik: 1—2 1 uitschakelen 2 inschakelen

Omschrijving: wanneer de stroom op de externe bediening van het signaal is effectief van start kunnen gaan.

Pn 08 Acceleratietijd met bereik: 000,01S - 650,00S Versnel de tijd (van 0Hz tot Pn10). 12

Pn 09 Vertragingstijd met bereik: 000,01S - 650,00S Vertraag de tijd (van Pn10 naar 0Hz).

Pn 10 Maximale looptijdfrequentie met bereik y 000,10 Hz y 400,00 Hz Maximale uitgangsfrequentie door omvormer.

Pn 11 Minimale looptijdfrequentie met bereik y 000,10 Hz y 400,00 Hz

Als de frequentie van de opdracht onder deze waarde ligt, stopt de omvormer. zou niet herstellen totdat de opdrachtfrequentie deze waarde verhoogt.

Pn 12 Motorvermogen frequentie met bereik: 010,00 Hz - 400,00 Hz Het wordt gebruikt om de V/F-curve te wijzigen.

Pn 13 Koppelcompensatie met bereik: 0,0—4,0 Grote parameters kunnen schade aan de motor veroorzaken.

Pn14 Koppelcompensatiefrequentie: 0,01 Hz - 400,00,00 Hz Omvormer biedt geen koppelcompensatie als de looptijd frequentie groter is dan deze waarde.

Door deze parameter goed af te stellen, kan de motor normaal starten vanaf een volledig stoptoestand zonder enige moeilijkheid veroorzaakt door de vrije beweging van de motor en draairichting.

Pn 16 Opstart DC-remtijd: 000,00S—650,00S

DC-remtijd vóór het opstarten van de motor om ervoor te zorgen dat de motor start vanuit de volledig stop-status.

Pn 17 Stop DC-remspanning: 1V—100V

Remspanning tijdens DC-remperiode om ervoor te zorgen dat de motor volledig draait gestopt in remtijd.

Pn 18 Stop DC-remtijd: 000,00S—650,00S

DC-remtijd om te voorkomen dat de slede na het stoppen beweegt.

Pn 19 Bron van multi-segment snelheid 0ÿ1—5

Multi-segment snelheidsmodus 0-segment frequentiebron:

1 Potentiometer

2 Paneelknop

3 Extern 0-5V signaal 4 Extern 0-10V signaal

5 Extern 0-20mA signaal

Pn 20 Multi-segment snelheid 1 frequentie: 000,10 Hz - 400,00 Hz

Multi-segment snelheidsmodus 1-segment frequentie

Pn 21 Multi-segment snelheid 2 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 2-segment frequentie
Pn 22 Multi-segment snelheid 3 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 3-segment frequentie
Pn 23 Multi-segment snelheid 4 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 4-segment frequentie
Pn 24 Multi-segment snelheid 5 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 5-segment frequentie
Pn 25 Multi-segment snelheid 6 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 6-segment frequentie
Pn 26 Multi-segment snelheid 7 frequentieÿ000.10 Hz—400.00Hz Multi-segment snelheidsmodus 7-segment frequentie
Pn 27 Puntbewegingsfrequentie: 000,10 Hz - 400,00 Hz Puntbewegingsfrequentie
Pn 28 Keuze van relaisuitgang: 1—6 1 Stop omvormer 2 Start omvormer 3 Omvormerstoring 4 Frequentie neemt toe 5 Frequentie neemt af 6 Frequentie bereikt Als de uitgangsconditie is voldaan, keren de AAN/UIT-statusssen om.
Pn 29 2e versnellingstijd: 000,01S - 650,00S 2e versnellingstijd
Pn 30 2e vertragingstijd: 000,01S - 650,00S 2e vertragingstijd
Pn 31 2e vertragingsstopfrequentie: 000,10 Hz - 400,00 Hz Wanneer de looptijdfrequentie groter is dan deze waarde, acceleratie /

De vertragingstijd wordt gedefinieerd door Pn08, Pn09

Wanneer de looptijdfrequentie kleiner is dan deze waarde, wordt de acceleratie-/deceleratietijd gedefinieerd door Pn29, Pn30

Zoals weergegeven in de afbeelding:

Pn 32 Parameterbeheer: 1—3 1 wijziging inschakelen

3 initialisatie voor 400Hz-2 wijziging uitschakelen parameters 4 OEM-initialisatieparameter lezen 5 OEM-initialisatieparameter schrijven 6 initialisatie voor 50Hz-parameters

Let op: het wachtwoord voor de OEM-parameter is: 61633

Pn 33 Softwareversie

Pn 34 Automatisch herstellen bij plotseling verlies van stroom0 schakelt deze functie uit 99 betekent automatisch herstellen in oneindige tijd, beginnend bij lage frequentie Andere waarde:

Als de indicator tijdens de looptijd LU-X (elke code) weergeeft en de stroombron binnen 2 seconden is hersteld, start de omvormer opnieuw op en wordt de looptijdfrequentie verlaagd met de grootte van de onderspanningstijd(en) en vermenigvuldigt de frequentie van dit onderdeel (Hz).

De maximale tijd voor vermogensverlies is 2,5 seconden. Na deze tijd zou het worden gezien als overspanning zonder autorecovery.

Pn 35 Productiedatum

8. Bedieningsvoorbeelden 8.1 Bediening

vanaf paneel), Pn 03 = 1 (Frequentie vanaf potentiometer)

Druk op de knop "RUN" op het paneel, de omvormer start en de bedrijfsindicator gaat branden.

Als u nogmaals op de knop drukt, stopt de omvormer.

8.2 Bediening via extern signaal Pn 04=2

(opdracht van poort "FWD/REV")

Pn 03=3 (frequentie van poort "5V")

8.3 Multi-segment snelheid Pn

04=2 (opdracht van poort "FWD/REV")

Pn 03=7(frequentie van multi-segment 0-7)

8.4 Punt verplaatsen door paneel

Commando (Pn 04) moet van paneel komen (=1). Frequentie (Pn 03) moet worden opgegeven door knop (=2). Nadat de omvormer is gestopt, drukt u op knop "ÿ" om het pu met de klok mee te verplaatsen en op "ÿ" om het punt tegen de klok in te verplaatsen. beweging.

8.5 Puntverplaatsing door extern signaal

Commando (Pn 04) moet komen van poort "FWD/REV" (=2).

Frequentie (Pn 03) moet afkomstig zijn van externe digitale poort (=6). Nadat de omvormer stopt, sluit u "D0" en "JOG" aan op "GND" om de puntbeweging te bepalen

met de klok mee, verbind "D1" en "JOG" met "GND" om tegen de klok in te bewegen.

9. Foutmelding en foutdiagnose

9.1 Foutentabel

Weergave Betekenis		Oorzaak	Diagnose
OF -o	Overspanning	Overspanning van de stroombron	Controleer de spanning van de voeding bron
ik -u	Versnelling overspanning	Overspanning van de stroombron	Controleer de spanning van de voeding bron
OF -d	Vertraging overspanning	Overspanning van de stroombron of grote traagheid	Overspanning van de stroombron, verlenging van de vertragingstijd, toevoeging van remcomponen
Jouw	Stabiele toestand Overspanning	Overspanning van de stroombron	Controleer de spanning van de voeding bron
LU -o	Stopstatus onderspanning	Onderspanning van de stroombron	Controleer de spanning van de voeding bron
LU-u	Versnelling onderspanning	Onderspanning van de stroombron, kleine versnellingstijd	Controleer de spanning van de stroombron, verhoog de acceleratietijd
LU -d	Vertraging onderspanning	Onderspanning van de stroombron	Controleer de spanning van de voeding bron
LU -r	Stabiele onderspanning	Onderspanning van de stroombron of grote traagheid	Controleer de spanning van de stroombron, verlaag de belasting
OC-o	Stop de staatsovervaluta	Component defect, interferentie	Druk op “RESET”. Als het nogmaals gebeurt, is het onderdeel defect.
Weergave Betekenis		Oorzaak	Diagnose
OC -u	Versnelling overval	Kleine acceleratietijd of componentstoring	Vergroot de acceleratietijd
OC-d	Vertraging overval	Kleine vertragingstijd of componentstoring	Verleng de vertragingstijd
OC-r	Stabiele overvaluta	overbelasting of component defect	Controleer de motorbelasting
OT-o	Oververhittijdens het stoppen	Hoge omgevingstemperatuur of defecte temperatuursensor	Controleer of de luchttemperatuur hoger is dan 50, controleer de CZ55-aa
OT-u	Oververhitting tijdens acceleratie	Hoge omgevingstemperatuur, kleine versnellingstijd	Controleer of de luchttemperatuur hoger is dan 50, verhoog de acceleratietijd
OT - d	Oververhitting tijdens het vertragen	Hoge omgevingstemperatuur, kleine vertragingstijd	Controleer of de luchttemperatuur hoger is dan 50, verhoog de vertragingstijd
OT -r	Oververhitting in stationaire toestand	Hoge omgevingstemperatuur, overbelasting	Controleer of de luchttemperatuur hoger is dan 50, overbelasting

9.2 Andere onverwachte storing

1. Omvormer is in normale staat maar zonder enige output 2. Interne zekering defect 3.

Interne aandrijfmodule defect

10. Onderhoud en reparatie Vanwege de

invloed van de omgeving, zoals temperatuur, vochtigheid, stof en trillingen, enz., en veroudering van componenten, kan de omvormer op een gegeven moment defect raken. Daarom is periodiek onderhoud en reparatie nodig.

Let op: controleer de volgende punten voordat u onderhoud of reparaties uitvoert.

Anders bestaat het risico op een elektrische schok.

1. De stroombron is afgesloten.

2. Indicator op het paneel is UIT.

3. Onderhoud wordt uitgevoerd door professionals.

10.1 Dagelijks onderhoud en reparatie

Omvormer moet worden geïnstalleerd in de standaardomgeving volgens deze handleiding. Er kunnen zich onverwachte situaties voordoen tijdens de runtime.

Voer dagelijks onderhoudswerk uit volgens de volgende tabel. Zorg voor een goede runtime-omgeving, log dagelijkse gegevens en detecteer de oorzaak van fouten in een vroeg stadium. Het kan de levensduur van de omvormer verlengen.

Item Criterium	Rekening
	Inhoud	Periode Methode
omgeving	(1) temperatuur, vochtigheid(2) stof, water(3) corrosief gas	altijd	(1) thermometer, hygrometer (2) horloge (3) ruiken	(1) Temperatuurbereik 10ÿ ~+40ÿ(2) enig spoor van water(3) geur
omvormer	(1) hitte, trilling(2) lawaai	altijd	(1) aanrakingsschelp(2) geluid	(1) constante trilling, normale temperatuur (2) abnormaal geluid
motor	(1) hitte(2) geluid	altijd	(1) aanraking (2) geluid	(1) abnormale verwarming (2) abnormaal geluid

10.2 Periodiek onderhoud

De omvormer heeft periodiek onderhoud nodig, elke 1 tot 3 maanden, afhankelijk van de bedrijfsomgeving.

Let op: Onderhoud aan de machine of vervanging van onderdelen moet door professionals worden uitgevoerd. Als er metalen voorwerpen zoals schroeven of ringen in de machine achterblijven, kan dit fatale schade aan de omvormer veroorzaken!

Controleer items:

1. Of de schroeven van de controlepoort los zitten of niet; 2. Of de
   hoofdluspoort los zit of niet. Of er tekenen zijn van oververhitting in de lijn van de hoofdlus; 3 Is er sprake van trauma in de stroom- en
   controlekabel. Controleer met name de huid van de rover in contact met ander metaal; 4. Zit het isolatieverband van de stroomkabel los; 5. Gebruik een
   stofzuiger om stof op het bord en het ventilatiekanaal te verwijderen;
2. Als de motor moet worden onderzocht, koppel dan de motordraad los van de U,V,W-poort van de omvormer. Anders kan dit fatale schade aan de omvormer veroorzaken.

Let op: De omvormer heeft de druktest al doorstaan. Elke onjuiste test kan fatale schade aan de omvormer veroorzaken!

10.3 Vervang de slijtdelen De slijtdelen

bevatten de koelventilator en de filterelektrolytische condensator waarvan de levensduur afhankelijk is van de omgeving en de belasting. Wanneer de temperatuur 25 ^y is, is de levensduur van de koelventilator 20\~40Kh en die van de condensator 30\~50Kh. De gebruiker kan beslissen wanneer deze componenten moeten worden vervangen.

1. Koelventilator

Oorzaak van de schade: slijtage van het lager, verouderde ventilator, omgeving met veel stof.

Criterium: scheuren in ventilatoren, abnormale trillingen tijdens de looptijd.

2. Filter elektrolytische condensator

Oorzaak van de schade: hoge omgevingstemperatuur, frequente belastingswisselingen, langdurige volledige belasting.

Criterium: vloeistoflekkage, verkeerde positie van het veiligheidsventiel, capaciteitsmeting.

10.4 Opslag van omvormer

Voorzorgsmaatregelen voor het opbergen van de omvormer:

1. Het kan niet worden opgeslagen op plaatsen met een hoge temperatuur, vochtigheid, stof, metaalstof of corrosieve gassen.
2. Het zal de veroudering van de condensator versnellen tijdens langdurige opslag. zorg ervoor dat de omvormer eenmaal per jaar wordt ingeschakeld. De bedrijfstijd kan niet onder de 8 uur. En de ingangsspanning neemt langzaam toe tot de nominale waarde.

10.5 Garantie

Bereik: omvormer zelf;

Als zich een van de volgende situaties voordoet, biedt Isacon garantie:

Eventuele gebreken of schade ontstaan tijdens het normale gebruik binnen 18 maanden.

Na 18 maanden brengt Isacon kosten in rekening voor onderhoud en reparatie;

Als er zich een volgende situatie voordoet, zelfs na 18 maanden, kan Isacon nog steeds: kosten voor onderhoud en reparatie:

A. schade veroorzaakt door verkeerde bediening;
B. schade veroorzaakt door abnormale spanning en natuurrampen zoals brand en overstromingen etc.;
C. Omvormer toepassen in niet-standaard gebruikssituaties.

Kosten kunnen worden berekend op basis van de contractuele kosten of op basis van de werkelijke kosten.

11. Typebeschrijving

11.1 Typebeschrijving

A2-xxxxB

A2 is de vfd-serie,

xxxx Voor vermogens- en spanningsniveaus.

B is remeenheid

11.2 Beschrijving van het vermogen

1XXX 1: ingang 3-fase 220V, uitgang 3-fase 220V

2XXX 2: ingang 1 fase 220V, uitgang 3 fase 220V

3XXX 3: ingang 3-fase 380V, uitgang 3-fase 380V

5XXX 5: ingang 1 fase 220V, uitgang 3 fase 380V

6XXX 6: ingang 1 fase 380V, uitgang 3 fase 380V

Let op: driefase-ingang kan ook. 8: ingang

8XXX 1-3fase 220V, uitgang 3fase 220V

Vermogensspecificatie:

0,75 kW

1,5 kW

XXX007015300 30kW

11.3 modelvoorbeelden

A2-2022 eenfase 220 ingang, briefase 220 uitgang, 2,2 kW

A2-2022B 1-fase 220 ingang, 3-fase 220 uitgang, 2,2 kW, met remeenheid.

A2-3075 drie fasen 380 ingang, drie fasen 380 uitgang, 7,5 kW

A2-3075B driefasig 380 ingang, driefasig 380 uitgang, 7,5 kW, met remeenheid.

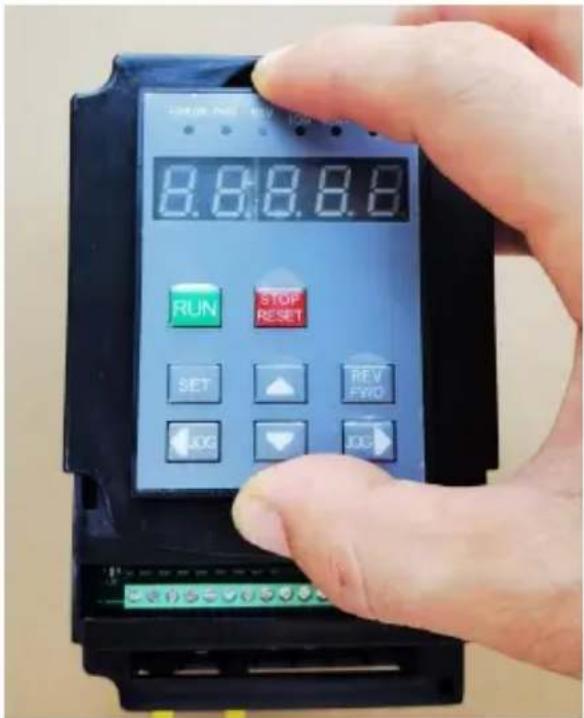

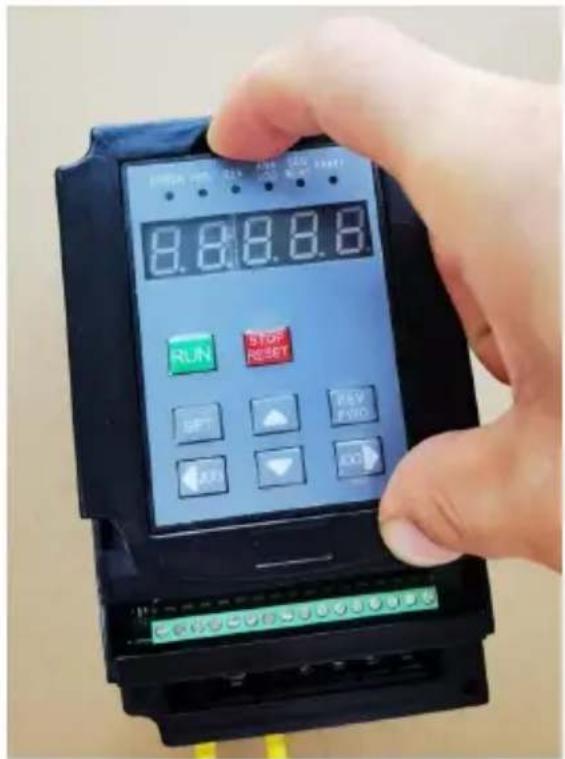

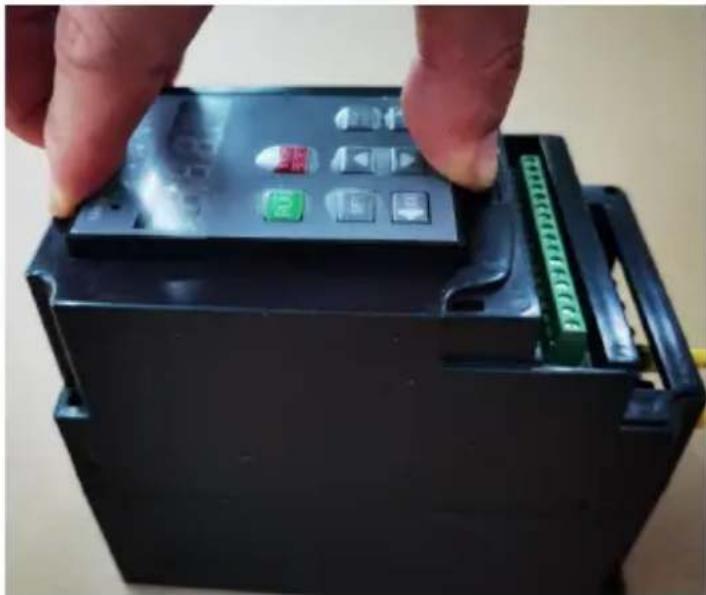

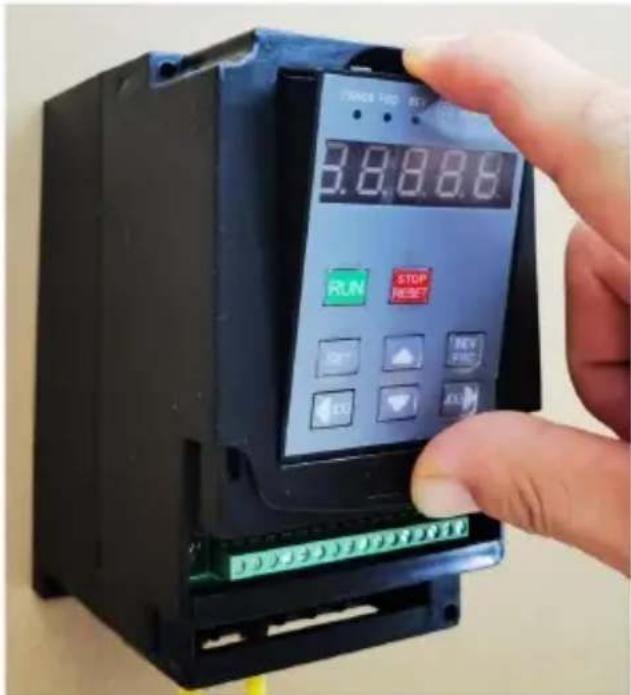

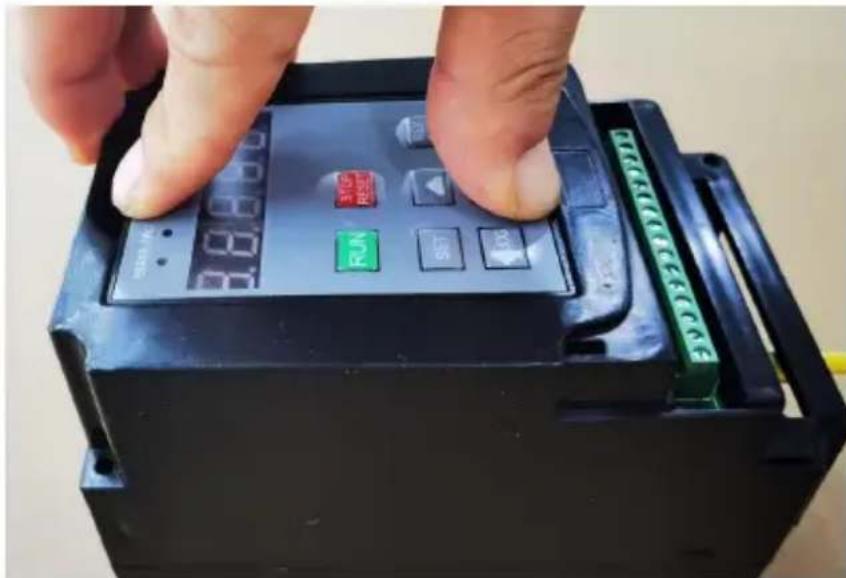

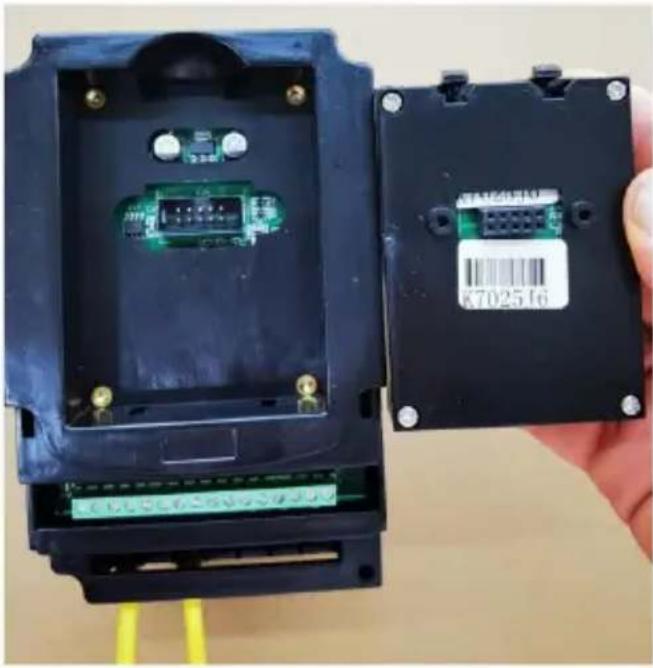

Verwijderingsmethode van toetsenbord zonder verbindingsdraad Stap 1

Stap 2

Trek de vingeropening omhoog

Stap 3

Installatiemethode van toetsenbord zonder verbindingslijn Stap 1

Plaats het horizontaal met dezelfde hoogte aan beide kanten van de vingers.

Druk beide vingers met dezelfde kracht tegelijk in

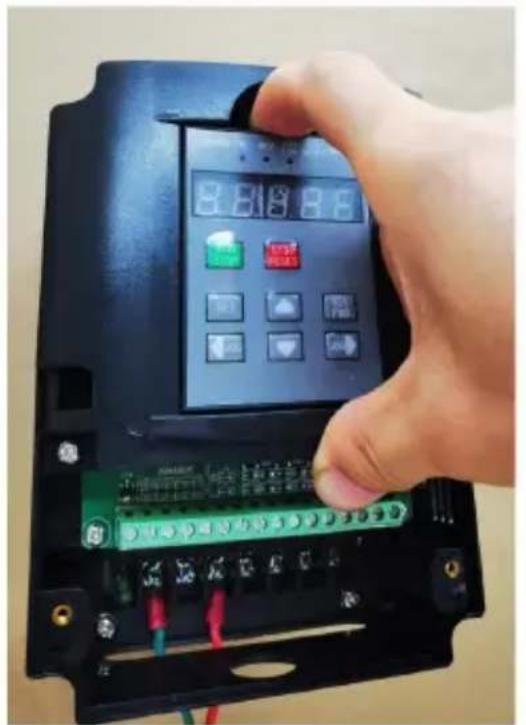

Demontagemethode van toetsenbord met verbindingsdraad Stap 1 Stap 2

Trek de vingeropening omhoog

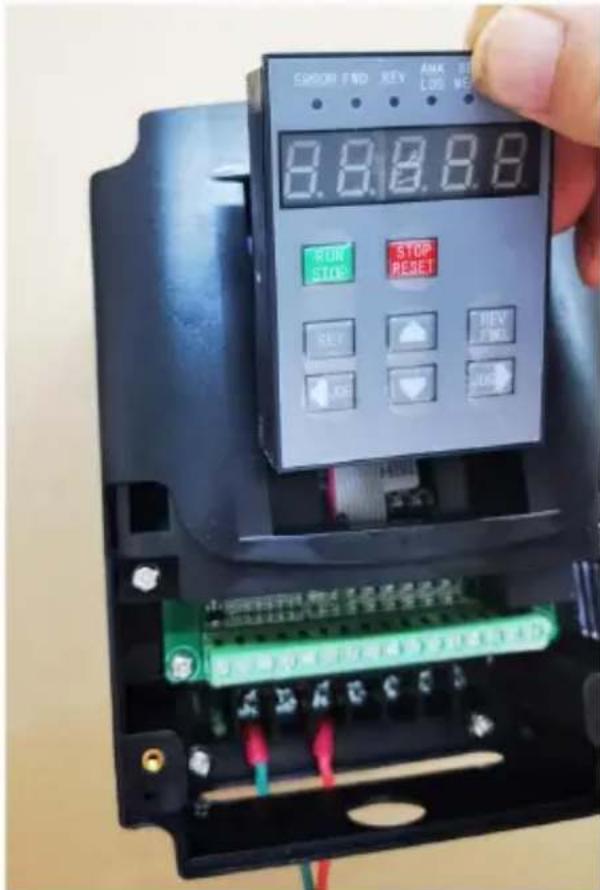

Installatiemodus van toetsenbord met verbindingslijn Stap

1 Plaats het schuin. Plaats het aan het uiteinde aan de bedrade k
