BRUKSANVISNING A2-8075 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

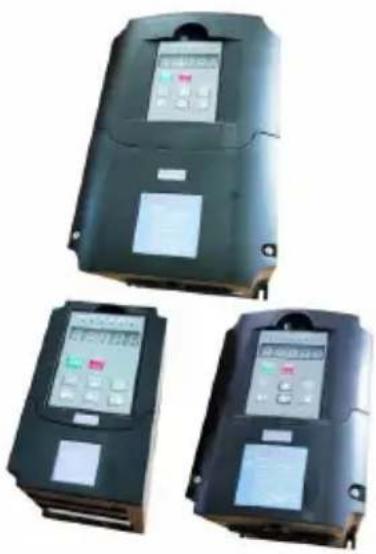

Inverter

MODELL: A2-8007M/A2-8015/A2-8075

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och dosen betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Inverter

MODELL: A2-8007M/A2-8015/A2-8075

Har du produktfrågor? Behöver du teknisk support?

Kontakta oss gärna: Teknisk support

och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna växelriktare. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar,

brand och/eller allvarlig skada.

WARNING:

Denna utrustning är en högspänningsenhet, försök inte göra det demontera denna utrustning när som helst för att undvika fara. Efter a enhetsfel, vänligen om den externa omkopplaren inte startar om enheten kontakta din återförsäljare för hantering.

WARNING: RISK FÖR ELEKTRISK STÖT OCH BRAND!

1. Underlåtenhet att följa denna instruktion kan resultera i en elektrisk fel, brand och elstöt.
2. MONTERA INTE.
3. Sänk inte växelriktaren i vatten.
4. Anslut inte två eller flera transformatorer parallellt
5. Anslut strömförsörjningsenheten direkt till ett GFCI våtuttag.
6. Använd inte en förlängningssladd
7. Installation av denna växelriktare och tillhörande ledningar måste göras av en kvalificerad elektriker i enlighet med alla tillämpliga elföreskrifter.

WARNING:

Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet använda utrustningen.

SPARA DESSA INSTRUKTIONER

FCC-information

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits uppfylla kraven gränser för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Däremot

är ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio eller tv-mottagning, vilket kan fastställas genom att vrida produkten av och på uppmuntras användaren att försöka korrigera störningarna genom att en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.

Korrekt avfallshantering

Denna produkt är föremål för tillhandahållande av European Direktiv 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta

gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras med normala inhemska avfall, men måste lämnas till en insamlingsplats för återvinning av el och elektroniska apparater.

1. Säkerhetsföreskrifter

1.1 Säkerhetsföreskrifter

ÿ Miljön får inte innehålla någon explosiv gas. ä Den måste kopplas av professionell ledningspersonal. Annars kan det orsaka elektronisk stöt.

ÿ Koppla av strömförsörjningen innan du vrider. Annars kan det orsaka elektronisk stöt.

ÿ Rör inte någon kontrollport, interna kort och deras elektronik komponenter medan elen är påslagen. Annars kan det orsaka elektronisk stöt.

ÿ Se till att produktens jordledningsport är korrekt ansluten enligt nationella elsäkerhetsstandarder eller annat relaterade standarder.

ÿ Rör inte vid någon intern platta eller komponent förrän efter 10 minuter efter strömavstängning. Vänligen gör elkontroll innan internt styrelseunderhåll. Annars kan det orsaka elektroniska stötar. ä Det är förbjudet att ansluta växelström till produktens utgångsport (U,V,W) eller andra kontrollportar förutom Lk,Lb,Lz. Annars kan det orsaka skada på växelriktaren.

ÿ Eftersom intern IC kan förstöras av elektrostatisk elektricitet, vänligen gör det inte vidrör alla PCB-, IC- eller IGBT-komponenter utan något skydd.

Annars kan det orsaka okänt fel. ä Se till att

eventuella oväntade ledare som skruvar, packningar etc. inte lämnas kvar inuti

växelriktaren under underhåll. Annars, det

kan orsaka skador på växelriktaren eller till och med brand.

ÿ Om överström uppstår under uppstart, kontrollera ledningarna

och starta om igen. ÿ

Stoppa inte maskinen genom att stänga av strömmen. Strömmen kan stängas av efterå motorn stannar. ä

Lämna inte invertern i solskenet. Annars kan det orsaka

skada på växelriktaren.

1.2 Förpackningsinspektion

A2-seriens inverterproduktion genomgår strikt kvalifikationstest.

Kontrollera skadorna som orsakats av leveransen och typen

specifikation under förpackningsinspektion. ÿ

Tillbehör: 1 växelriktare, 1 användarmanual. ÿ Om

något saknas, kontakta den lokala återförsäljaren eller Isacon's anpassat servicecenter.

2. Användarinställningar

2.1 Miljökrav

ÿ Ingen frätande gas, ånga och oljigt damm. Utan direkt solsken. ÿ Inget flytande damm eller mental partikel. ÿ Luftfuktighet

20%\~90%. Vibration < 5,8m/

s2(0,6g). ä Inga elektromagnetiska

störningar. ÿ Temperatur: -10 ÿ \~ 50 ÿ, se till

att ventilationen är korrekt om

temperaturen är högre än 40 y.

ÿ Utan brandfarlig eller explosiv gas, vätska och fast form. y Använd elskåp eller fjärrstyrning i icke-standardiserad drift miljö. Se till att ventilationen är korrekt.

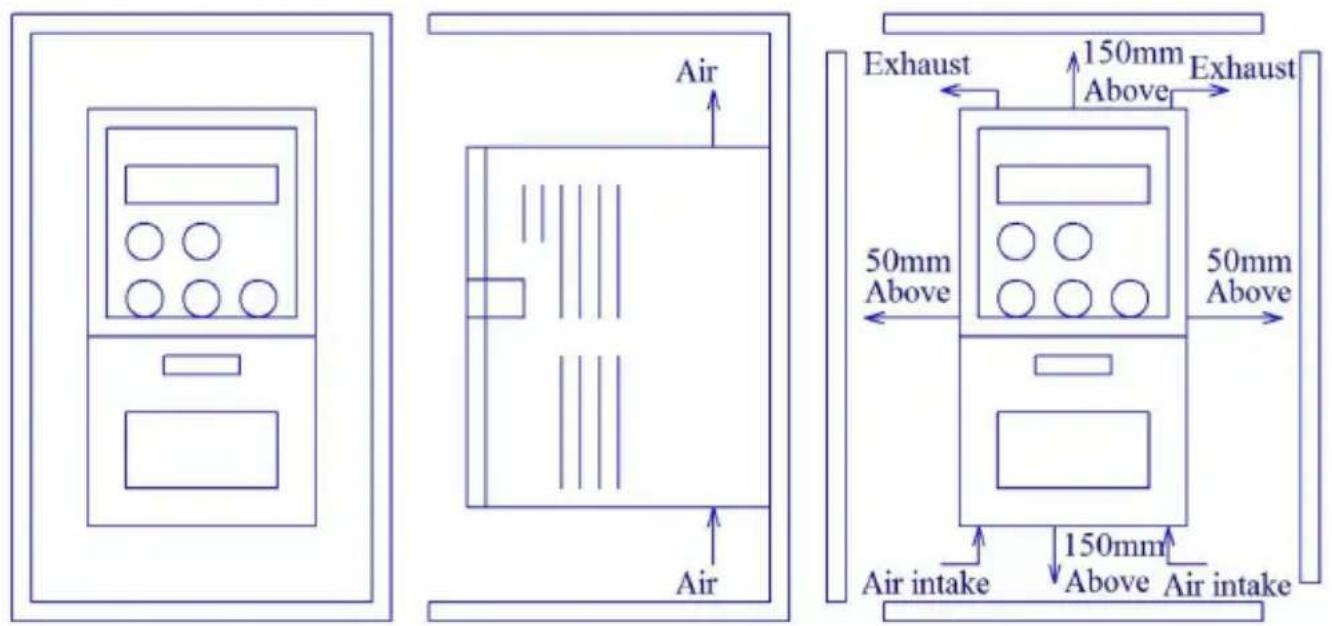

2.2 Installationsutrymme

2.3 Grundläggande kabeldragning

Det finns två ledningsdelar: huvudslinga och kontrollslinga. Snälla gör det ledningar korrekt enligt följande två figurer.

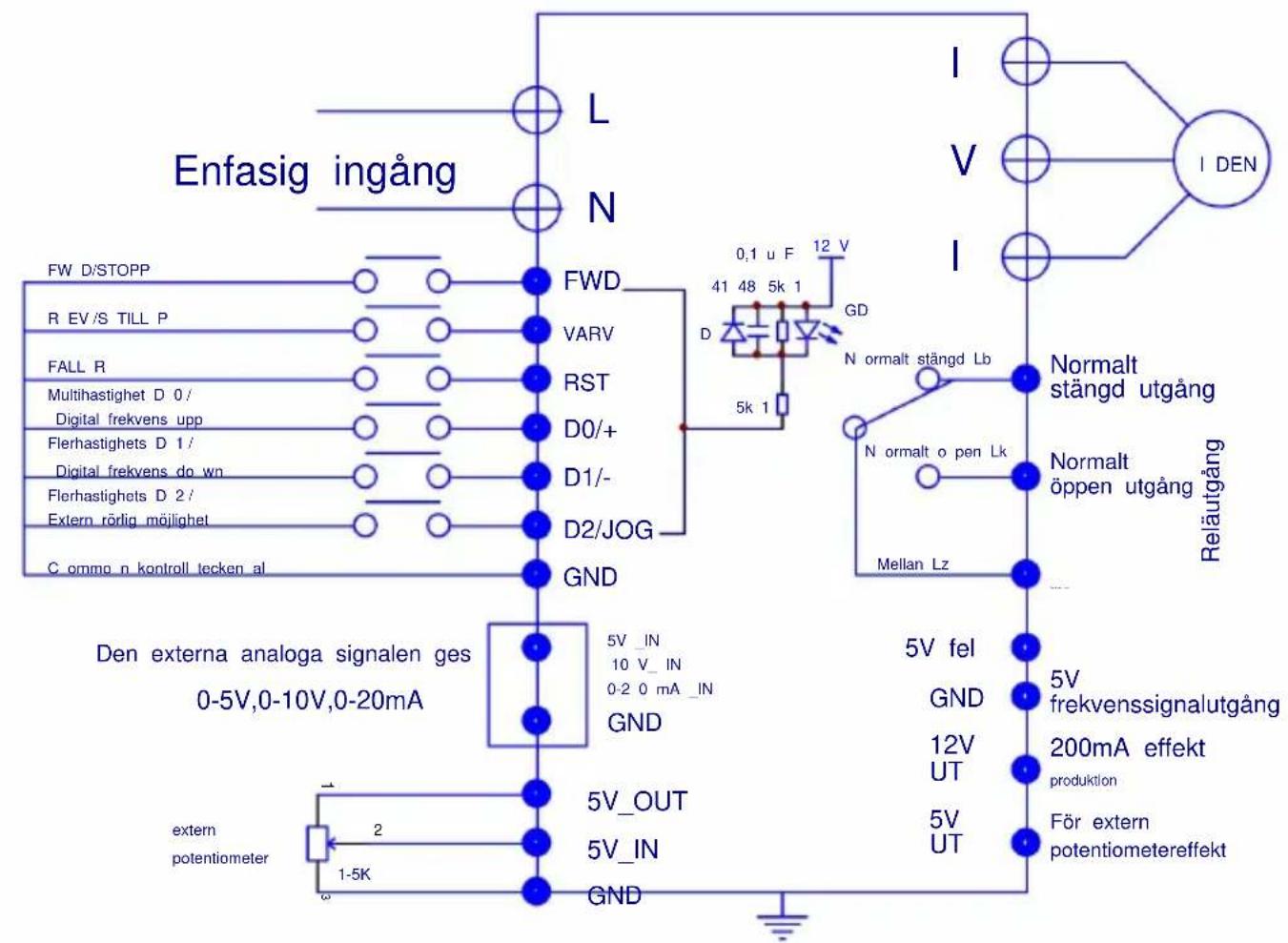

Ledningsfigur (enfas)

C

B

Enfasig ingång L N FW D/STOPP R EV/S TILL P FALL R Multihastighet D 0 / Digital frekvens upp Flerhastighets D 1 / Digital frekvens do wn Flerhastighets D 2 / Extern rörlig möjlighet C ommo n kontroll tecken al FWD VARV RST D0/+ D1/- D2/JOG GND Den externa analoga signalen ges 0-5V,0-10V,0-20mA 5V_IN 10 V_IN 0-2 0 mA_IN GND 5V_OUT 5V_IN GND extern potentiometer 2 1-5K I V I DEN Normalt stängd utgång Normalt öppen utgång Reläutgång N ormalt stängd Lb N ormalt o pen Lk Mellan Lz 5V fel GND 5V frekvenssignalutgång 12V UT 200mA effekt produktion 5V UT För extern potentiometereffekt

huvudslingsport kontroll-loop port

Portnamn Beskrivning
L.N.	Enfas strömingång.
UVW	^1 Trefas AC-utgångsportar kan endast anslutas till ren resistans eller induktansbelastning som motorer eller elvärmare. ^2

Ledningsfigur (trefas)

huvudslingsport

kontrollslingsport

Portnamn Beskrivning
RST	Enfas 220V strömanslut R och T.Trefas 220V strömanslutning RT. , S ,Spänningsspecifikationer: 8xxx, enfas 220 ingånganslutning R och T
UVW	Trefas AC-utgångsportar kan endast anslutas till renresistans eller induktansbelastning såsom motorer ellerelektrisk värmare.

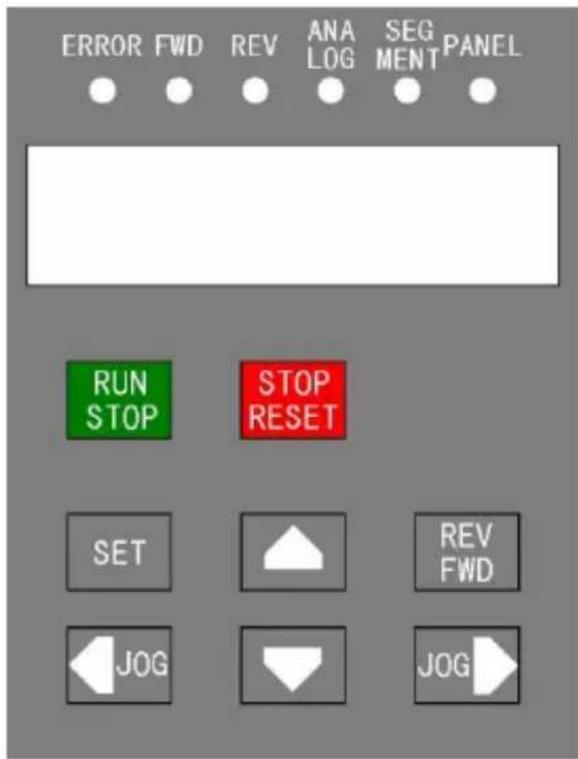

3. Kontrollpanelen

Knapp	Beskrivning
KÖR STOPP Växla	mellan kör- och stoppläge med ett enda tryck.
STOPP EVENT	Det har olika betydelser att trycka på den här knappen under olika lägen: 1.Om växelriktaren är igång skulle den göra det stopp; 2. Om ett fel inträffar, skulle växelriktaren vara det återställa; 3. Om den används på menyer återgår den till föräldramenyn.
VARV	Ändra växelriktarens riktning. Det fungerar även under körtiden.
UPPSÄTTNING	Gå in i menyläge. Om det är på objektet, skulle data vara sparad och menyn på lägre nivå skulle visas.
ÿÿ	Ändra objekt i menyn eller ändra parametern data.
ÿÿ	Ändra menyinnehållet och peka på panelen.
Potentiometer Ändra	körtidsfrekvens.
Innehåll	Beskrivning
FEL	Felindikator.
FWD	Medurs rotationsindikator.
VARV	Rotationsindikator moturs.
ANALOG Analog ingångsfrekvensindikator.
SEGMENT Indikator för ingångsfrekvens för segment.
PANEL	Indikator för panelingångsfrekvens.
Digitalt rör	Inverterns körtidsfrekvens. Om växelriktaren stannar, det blinkar. Visningsdata ges av "Pn01" data.

4. Parameterinställningsmetod

4.1 Parameterinställning och modifiering

Ställ in parameter när omriktaren är stoppad och parametern inte är det låst (Pn32=1). Gå först in i parameterinställningsmenyn med tryckknappen "UPPSÄTTNING". För det andra, tryck på knappen ÿ/ÿ för att välja ett visst objekt. För det tredje, tryck på knappen "SET" igen för att gå in i objektet. För det fjärde, tryck på knappen ÿ/ÿ för att välja en viss bit och tryck på ÿ/ÿ för att ändra värdet. Till sist, tryck knappen "SET" för att spara den nya parametern eller tryck knappen "STOPP" til föräldramenyn utan att spara.

Tryck på knappen "SET" för att spara den nya parametern eller tryckknappe "STOPP" till föräldramenyn utan att spara.

4.2 Knappmeddelande

När du ändrar parametrar, tryck länge på y/y till rullande antal ström bit mellan 0-9.

©

Pn 13 Momentkompensation 0,0—4,0		0,0	0,0
Pn 14 Vridmomentkompensation frekvens	0,01 Hz—600,00 Hz	500Hz 80Hz
Pn 15 Start DC-bromsning spänning	1V—100V	30V	30V
Pn 16 Start DC-bromsning tid	000.00S—650.00S	0S	0S
Pn 17 Stoppa DC-bromsning spänning	1V—100V	30V	30V
Pn 18 Stoppa DC-bromsningstid	000.00S—650.00S	0S	0S
Pn 19 Källa för flersegmenthastighet 0	1—5	1	1
Pn 20 Flersegmentshastighet 1 frekvens	000,10 Hz—400,00 Hz	10	10
Pn 21 Flersegmentshastighet 2 frekvens	000,10 Hz—400,00 Hz	20	20
Pn 22 Flersegmentshastighet 3 frekvens	000,10 Hz—400,00 Hz	30	30
Pn 23 Flersegmentshastighet 4 frekvens	000,10 Hz—400,00 Hz	40	40
Punkt	BeskrivningÄndra med knappenÿ ellerÿ	Räckvidd Ändra medknappÿ ellerÿ	Standardvärde
			Standard(3)	Standard(6)
Pn 24	Flersegmenthastighet 5 frekvens	000,10 Hz—400,00 Hz	50	50
Pn 25	Flersegmenthastighet 6 frekvens	000,10 Hz—400,00 Hz	60	60
Pn 26	Flersegmenthastighet 7 frekvens	000,10 Hz—400,00 Hz	70	70
Pn 27	Peka flyttafrekvens	000,10 Hz—400,00 Hz	10 Hz	10 Hz
Pn 28	Val av reläproduktion	1—6	3	3
Pn 29	2:e accelerationentid	000,01S—650,00S	2S	2S
Pn 30	2:e retardationentid	000,01S—650,00S	2S	2S
Pn 31	2:e retardationenstoppfrekvens	000.01Hz—400.00Hz 1Hz		1 Hz
Pn 32	Parameterförvaltning	1—6	1	1
Pn 33	Programvaruversion	32029	*****	*****
Pn 34	Automatisk återställning medantappade strömmen plötsligt	0–99 Hz	0	0
Pn 35	Produktionsdatum	*	*****	*****

Se kapitel 7 för detaljerad beskrivning av varje artikel

Anmärkning: Om överspänning inträffar under retardation, kommer den att stanna.

Notera:

Om överspänning inträffar under retardation, kommer växelriktaren att stanna retardation tills spänningen går tillbaka till normal nivå. Om bättre retardation behövs, vänligen byt till inverter med bromsning.

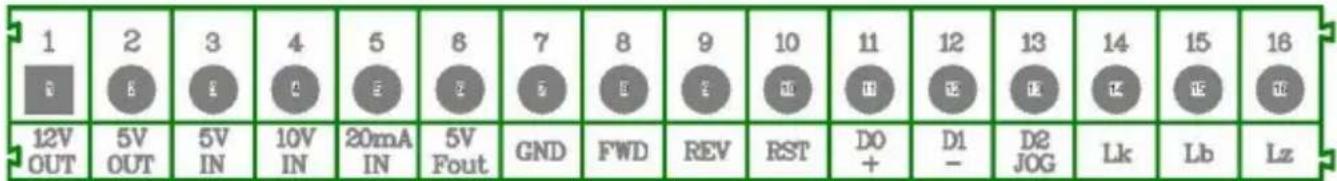

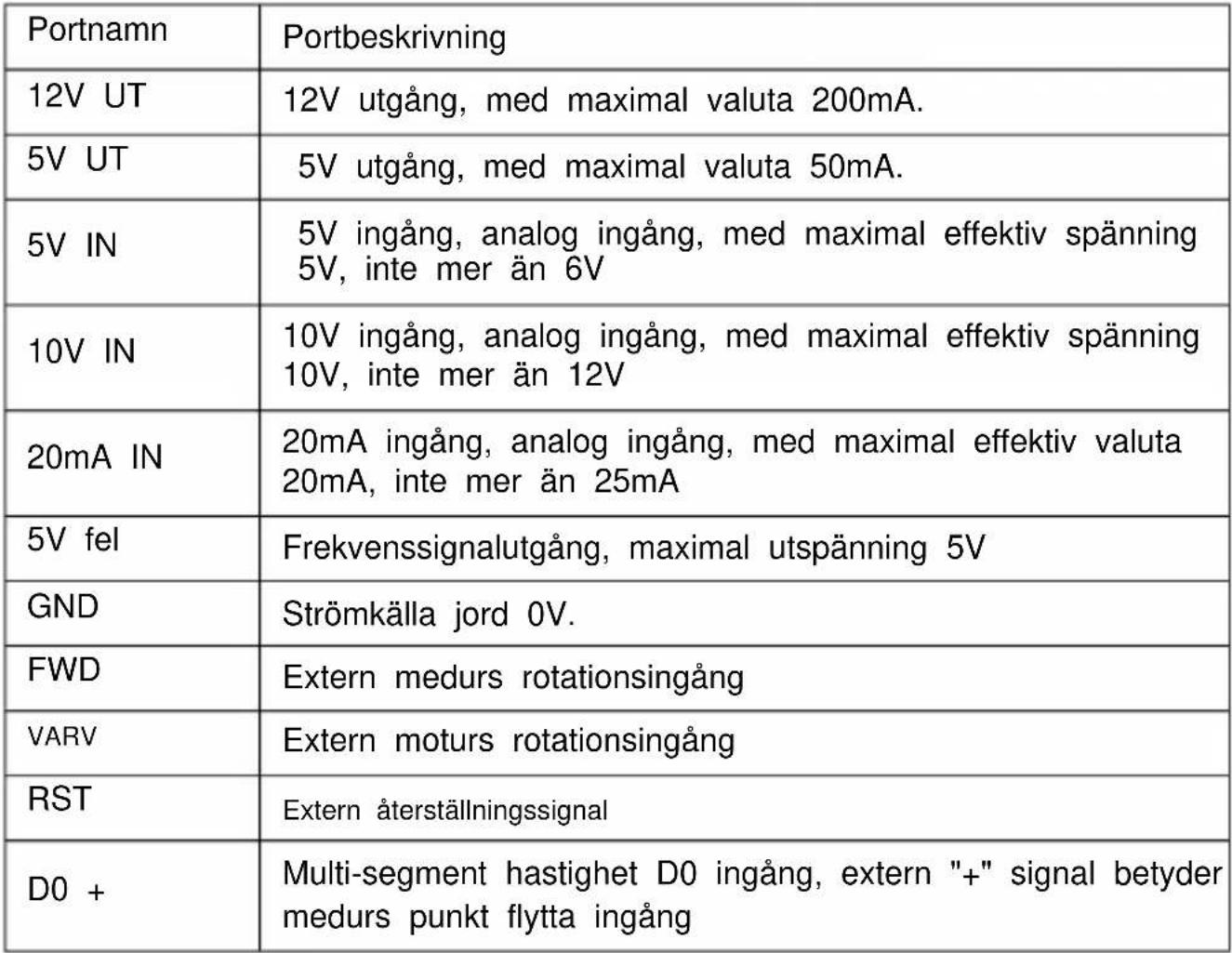

6. Beskrivning av kontrollportar

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 12V OUT 5V OUT 5V IN 10V IN 20mA IN 5V Fout GND FWD REV RST DO + D1 - D2 JOG Lk Lb Lz

D1 -	Multi-segment hastighet D1 ingång, extern "-" signal betyder moturs punkt flytta ingång
D2 JOGA	Flersegmenthastighet D2-ingång, extern aktiveringssignalingång
Lk	Relä PÅ
Lb	Relä AV
Lz	Relä PÅ/AV

7. Beskrivning av konfigureringsparametrar

Pn 01 Standardvisningsinnehållÿ1——30000

RUNÿ1 betyder att den kommer att visa körtidsfrekvens

Annars visar den motorns synkroniseringshastighet. 2——30000 är motorsynkroniseringshastighet

Område: 000,01 Hz – 400,00 Hz, de ursprungliga paneldata och extern signalfrekvens under uppstart.

Pn 03 Källa till körtidsfrekvens med intervally1–7

1 Potentiometer

2 Panelknapp

3 Extern 0-5V signal

4 Extern 0-10V signal

5 Extern 0-20mA signal

Pn 04 Källa för körtidskommando med intervally1–2

1 Panelknappskontroll

2 Extern signalkontroll

Pn 05 medurs / moturs avaktiverad med intervally1–3

1 endast medurs aktivering 2 endast moturs aktivering

3 medurs / moturs aktivering

Pn 06 Metod för att stoppa växelriktaren med intervally1–2 1 stopp av sig själv 2 stopp genom retardation

Pn 07 Starta igen med extern signal med intervally1–2 1 inaktivera 2 aktivera

Beskrivning: när strömmen på den externa driften av signalen är får starta effektivt.

Pn 08 Accelerationstid med intervall:000.01S–650.00S Accelerera tid (från 0Hz till Pn10). 12

Pn 09 Retardationstid med intervall:000.01S–650.00S Reducera tid (från Pn10 till 0Hz).

Pn 10 Maximal körtidsfrekvens med intervall: 000,10 Hz ä 400,00 Hz Maximal utfrekvens med växelriktare.

Pn 11 Minsta körtidsfrekvens med intervall: 000,10 Hz y 400,00 Hz

Om frekvensen från kommandot understiger detta värde, kommer omriktaren att stanna. Det skulle inte återhämta sig förrän kommandofrekvens upp detta värde.

Pn 12 Motors märkfrekvens med intervall: 010.00Hz–400.00Hz Den används för att modifiera V/F-kurvan.

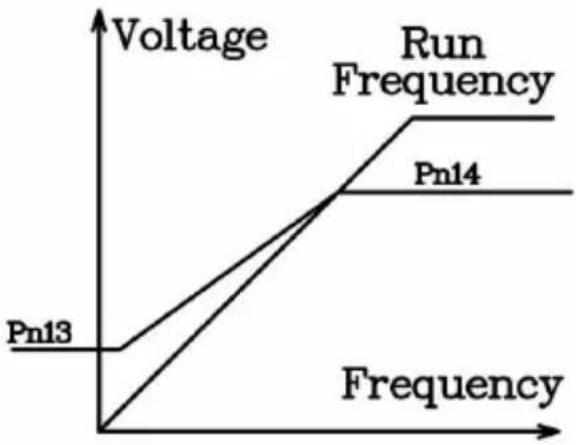

Pn 13 Vridmomentkompensation med intervally0,0–4,0 Stora parametrar kan orsaka skador på motorn.

Pn14 Vridmomentkompensationsfrekvens:0,01Hz—400,00,00Hz Växelriktaren ger inte vridmomentkompensation under körning frekvensen är större än detta värde.

Genom korrekt inställning av denna parameter kan motorn starta normalt från helt stoppläge utan svårigheter orsakade av motorns fria rörelse och rotationsriktning.

Pn 16 Start DC-bromsningstidÿ000.00S—650.00S

DC-bromsningstid före motorstart för att säkerställa att motorn startas från helt stoppläge.

Pn 17 Stop DC-bromsspänningÿ1V—100V

Bromsspänning under DC-bromsperioden för att säkerställa att motorn är helt stannade under bromstiden.

Pn 18 Stop DC-bromsningstidÿ000.00S—650.00S

DC-bromsningstid för att förhindra att släden rör sig efter stopp.

Pn 19 Källa för flersegmenthastighet 0ÿ1–5

Flersegmentshastighetsläge 0-segments frekvenskälläy

1 Potentiometer

2 Panelknapp

3 Extern 0-5V signal

4 Extern 0-10V signal

5 Extern 0-20mA signal

Pn 20 Multi-segment hastighet 1 frekvens: 000,10 Hz—400,00 Hz

Flersegmentshastighetsläge 1-segments frekvens

Pn 21 Multi-segment hastighet 2 frekvensÿ000,10 Hz—400,00 Hz Multi-segment hastighet läge 2-segment frekvens
Pn 22 Flersegmentshastighet 3 frekvensÿ000,10 Hz—400,00Hz Flersegmenthastighetsläge 3-segmentsfrekvens
Pn 23 Multi-segment hastighet 4 frekvensÿ000,10 Hz—400,00 Hz Multi-segment hastighet läge 4-segment frekvens
Pn 24 Flersegmentshastighet 5 frekvensÿ000,10 Hz—400,00Hz Flersegmenthastighetsläge 5-segmentsfrekvens
Pn 25 Flersegmentshastighet 6 frekvensÿ000,10 Hz—400,00Hz Flersegmenthastighetsläge 6-segments frekvens
Pn 26 Flersegmentshastighet 7 frekvensÿ000,10 Hz—400,00Hz Flersegmenthastighetsläge 7-segments frekvens
Pn 27 Point Move Frequency 000.10 Hz—400.00Hz Point Move Frequency

Pn 28 Val av reläutgångy1—6 1 Stoppa växelriktaren 2 Kör växelriktaren 3 Inverterfel 4 Frekvensen ökar 5 Frekvensen minskar 6 Frekvensen uppnådd Om utgångsvillkoret är uppfyllt, ställer PÅ/ AV till omvänd.

Pn 29 2:e accelerationstid:000.01S–650.00S 2:e accelerationstid

Pn 30 2:e retardationstid: 000.01S–650.00S 2:e retardationstiden

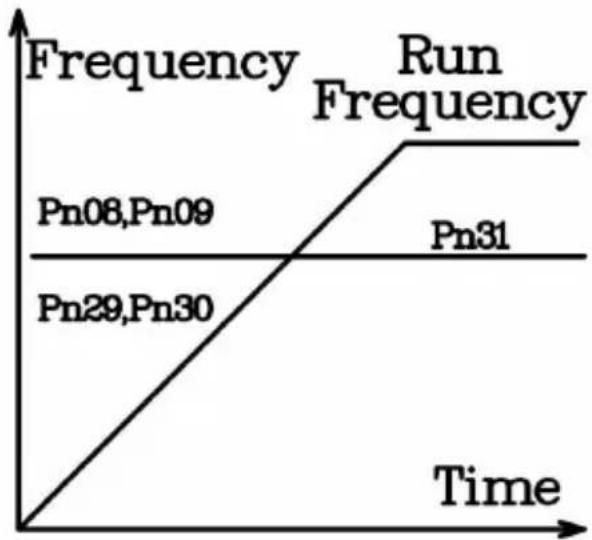

Pn 31 2:e retardationsstoppfrekvensy000,10 Hz—400,00Hz När körtidsfrekvensen är större än detta värde, acceleration /

När körtidsfrekvensen är mindre än detta värde definieras accelerations-/retardationstiden av Pn29, Pn30

Som visas i figuren:

initiering för 400Hz parametrar 4 läs OEM

initieringsparameter 5 skriv OEM

initieringsparameter 6 initiering för 50Hz

parametrar

Obs: lösenordet för OEM-parametern är: 61633

Pn 33 Programvaruversion

Pn 34 Automatisk återställning medan strömförlust plötsligt0 inaktivera den här funktionen 99 betyder automatisk återställning på oändlig tid, med start från låg frekvens Annat värde:

Om indikatorn visar LU-X (valfri kod) under körning och strömkällan återställs inom 2 sekunder, skulle växelriktaren starta upp igen och minska körtidsfrekvensen med storleken på underspänningstid(er) multiplicerar frekvensen för denna komponent (Hz).

Den maximala tiden för strömavbrott är 2,5 s. Utöver denna tid skulle det ses som överspänning utan någon automatisk återställning.

1 (Kommando från panel), Pn 03

= 1 (Frekvens från potentiometer)

Tryck på knappen "RUN" på panelen, växelriktaren startar och driftindikatorn lyser.

Tryck på knappen igen, växelriktaren stannar.

8.2 Drift med extern signal Pn 04=2

(kommando från port "FWD/REV")

Pn 03=3 (frekvens från port "5V")

8.3 Flersegmenthastighet Pn

04=2(kommando från port "FWD/REV")

Pn 03=7(frekvens från multisegment 0-7)

8.4 Punktflyttning för

panelkommando ÿPn 04ÿmåste komma från panelÿ=1ÿ. Frekvens ÿPn 03ÿ måste anges med knappen ÿ=2 ÿ. Efter växelriktarens stopp, tryck på knappen "ÿ" för att flytta medurs och "ÿ" till moturspunkten

flytta.

8.5 Punktförflyttning av extern signal

Kommando ÿPn 04ÿ måste komma från port "FWD/REV"ÿ=2ÿ.

Frekvens (Pn 03) måste komma från extern digital port (=6). Efter att växelriktaren har stannat, anslut "D0" och "JOG" till "GND" för att peka på förflyttning

medurs, anslut "D1" och "JOG" till "GND" för att peka flytta moturs.

9. Felmeddelande och feldiagnos

9.1 Feltabell

Visa betydelse		Orsaka	Diagnos
ELLER -o	Överspänning	Överspänning av strömkällan	Kontrollera spänningen på strömmen källa
jag -u	Acceleration överspänning	Överspänning av strömkällan	Kontrollera spänningen på strömmen källa
ELLER -d	Retardationsöverspänning	Överspänning av strömkälla eller stor tröghet	Överspänning av strömkällan, öka retardationstiden, lägg till bromskomponenter
DU -r	Steady state Överspänning	Överspänning av strömkällan	Kontrollera spänningen på strömmen källa
LU -o	Stopptillstånd underspänning	Underspänning av strömkällan	Kontrollera spänningen på strömmen källa
LU-u	Acceleration underspänning	Underspänning av strömkällan, liten accelerationstid	Kontrollera strömkällans spänning, öka accelerationstiden
LU -d	Deceleration underspänning	Underspänning av strömkällan	Kontrollera spänningen på strömmen källa
LU -r	Steady state underspänning	Underspänning av strömkälla eller stor tröghet	Kontrollera spänningen på strömkällan, minska belastningen
OC -o	Stoppa statens övervaluta	Komponentfel, störningar	Tryck på "RESET". Komponent misslyckas om det händer igen.
Visa betydelse		Orsaka		Diagnos

OC -u	Accelerationövervaluta	Liten accelerationstideller komponentfel	Öka accelerationstiden
OC -d	Inbromsning Öka retardationstidenövervaluta	Liten, retardationstideller komponentmisslyckas
OC -r	Steady stateövervaluta	överbelastningeller komponentfel	Kontrollera motorbelastningen
OT -o	Överhettasunder stopp	Högomgivningstemperatureller feltemperatursensor	Kontrollera omlufttemperaturen är över 50,kontrollera CZ55-anslutningen
OT-u	Överhettasvidacceleration	Hög miljötemperatur,liten accelerationstid	Kontrollera omlufttemperaturen är över 50grader, öka accelerationstiden
OT - d	Överhettasvidinbromsning	Hög miljötemperatur,liten retardationstid	Kontrollera omlufttemperaturen är över 50,öka retardationstiden
OT -r	Överhettad istationärt tillstånd	Hög miljötemperatur,överbelastning	Kontrollera omlufttemperaturen är över 50,kontrollera överbelastning

9.2 Annat oväntat fel 1. Omriktaren

är i normalt skick men utan någon utgång 2. Intern säkring 3. Intern

frekvensomriktarmodul

fel

10. Underhåll och reparation På grund av

miljöpåverkan såsom temperatur, luftfuktighet, damm och vibrationer etc., och åldrande komponenter, kan växelriktaren misslyckas någon gång. Så det behöver regelbundet underhåll och reparation.

Observera: vänligen kontrollera följande artiklar före underhåll och reparation.

Annars kan det orsaka elektroniska stötar.

1. Strömkällan är avstängd.
2. Indikatorn på panelen är AV.
3. Underhåll utförs av fackmän.

10.1 Dagligt underhåll och reparation

Växelriktaren måste installeras i standardmiljö enligt denna manual. Det kan uppstå en oväntad situation under körning.

Vänligen utför dagligt underhållsarbete enligt följande tabell. Håll en bra körmiljö, logga dagliga data och upptäck felorsak i ett tidigt skede. Det kan förlänga växelriktarens livslängd.

Punkt Kriterium	Kontrollera
	Innehåll	Period Metod
miljö	(1)temperatur,luftfuktighet(2) damm,vatten(3) frätande gas	när som helst	(1) termometer,hygrometer(2) klocka(3) lukt	(1) temperaturområde 10 +40 (2) något märke avvatten(3) lukt
växelriktare	(1) värme,vibration(2) buller	när som helst	(1) beröringsskal(2) ljud	(1) konstantvibration,normaltemperatur (2)onormalt ljud
motor	(1) värme(2) brus	när som helst	(1) tryck (2)ljud	(1) onormaluppvärmning(2) onormalt ljud

10.2 Periodiskt underhåll

Växelriktaren behöver regelbundet underhåll var 1:e eller 3:e månad, beroende på driftsmiljön. - 23 -

Observera: Maskinunderhåll eller utbyte av komponenter måste utföras av fackmän. Om några metallföremål såsom skruvar eller bricka lämnas kvar inuti maskinen, skulle det orsaka dödlig skada på växelriktaren!

Kontrollera objekt:

1. Om kontrollportens skruvar är lösa eller inte; 2. Om huvudslingporten är lös
   eller inte. Eller finns det några tecken på överhettning i huvudslingans linje; 3. Finns det något trauma i
   ström- och kontrollkabeln. Kontrollera särskilt
   rånarhuden i kontakt med annan metall; 4. Är isoleringsbandaget på strömkabeln löst; 5. Använd en dammsugare för att rengöra damm ombord och ventilationskanal; 6.
   Om motorn behöver undersökas, koppla loss motorkabeln från växelriktarens
   U,V,W-port. Annars kan det orsaka dödlig skada på omriktaren.

Observera: Omriktaren har redan klarat trycktestet. Alla felaktiga tester kan orsaka dödlig skada på växelriktaren!

10.3 Byt ut slitdelarna Slitdelarna innehåller

kylfläkt och filterelektrolytisk kondensator vars livslängd beror på miljö och belastning. När temperaturen är 25 y är kylfläktens livslängd 20\~40Kh och kondensatorns livslängd 30\~50Kh. Användaren kan bestämma när dessa komponenter ska bytas ut.

1. Kylfläkt Orsak

till skada: slitagelager, åldrande fläkt, kraftig dammmiljö.

Kriterium: slitna fläktar, onormala vibrationer under körning. 2.

filterelektrolytisk kondensator Orsak

till skada: hög omgivningstemperatur, ofta belastningsbyten, långvarig full belastning.

Kriterium: vätskeläckage, fel läge på säkerhetsventilen, kapacitetsmätning.

10.4 Lagring av växelriktare

Försiktighetsåtgärder för förvaring av växelriktare:

1. Den kan inte förvaras i hög temperatur, fuktig, dammig, metalldamm, korrosiv gas.
2. Det kommer att påskynda kondensatorns åldrande under långtidslagring. Göra se till att slå på invertern en gång om året. Drifttiden kan inte under 8 timmar. Och inspänningen ökar långsamt till klassificeringen värde.

10.5 Garanti

Område: omriktaren själv;

Om någon av följande situationer inträffar kommer Isacon att tillhandahålla garanti:

Eventuella fel eller skador inträffar under standardanvändning inom 18 månader.

Efter 18 månader kommer Isacon att ta betalt för underhåll och reparation;

Om någon följande situation inträffar, även om 18 månader, kan Isacon fortfarande göra det avgift för underhåll och reparation:

A. skada orsakad av felaktig användning;
B. skador orsakade av onormal spänning och naturkatastrof sådan brand och översvämningar etc.;
C. applicera växelriktare i icke-standardiserade användarfall.
Kostnader kan räknas som listade på kontrakt eller faktiska kostnader.

11. Typ Beskrivning

11.1 Typbeskrivning

A2-xxxxB

A2 är vfd-serien,

xxxx För effekt- och spänningsnivåer.

B är bromsenhet

11.2 Effektbeskrivning

1XXX 1: ingång 3-fas 220V, utgång 3-fas 220V

2XXX 2: ingång 1fas 220V, utgång 3fas 220V

3XXX 3: ingång 3-fas 380V, utgång 3-fas 380V

5XXX 5: ingång 1fas 220V, utgång 3fas 380V

6XXX 6: ingång 1fas 380V, utgång 3fas 380V

Notera: trefasingång kan också vara. 8:

8XXX ingång 1-3fas 220V,utgång 3fas 220V

XXX Effektspecifikation:

007 0,75 kW

015 1,5 kW

300 30kW

11.3 modellexempel

A2-2022 enfas 220-ingång, trefas 220-utgång, 2,2kw

A2-2022B enfas 220-ingång, trefas 220-utgång, 2,2kW, med bromsenhet.

A2-3075 trefas 380-ingång, trefas 380-utgång, 7,5kw

A2-3075B trefas 380 ingång, trefas 380 uteffekt, 7,5kW, med bromsenhet.

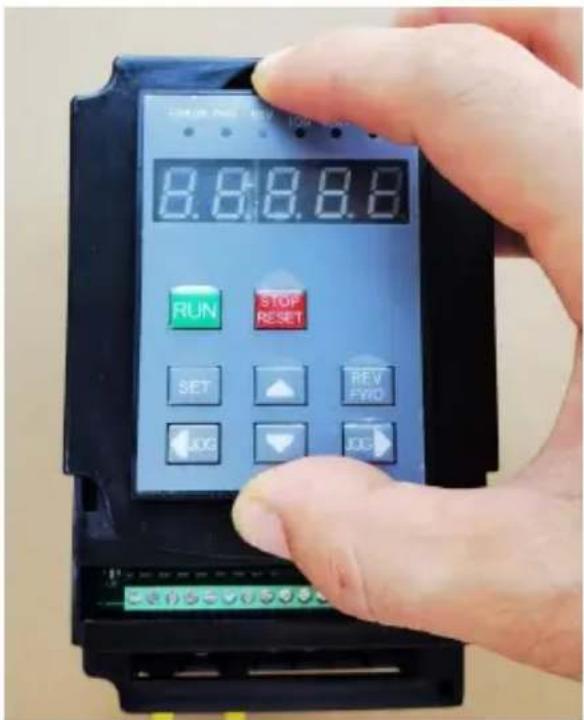

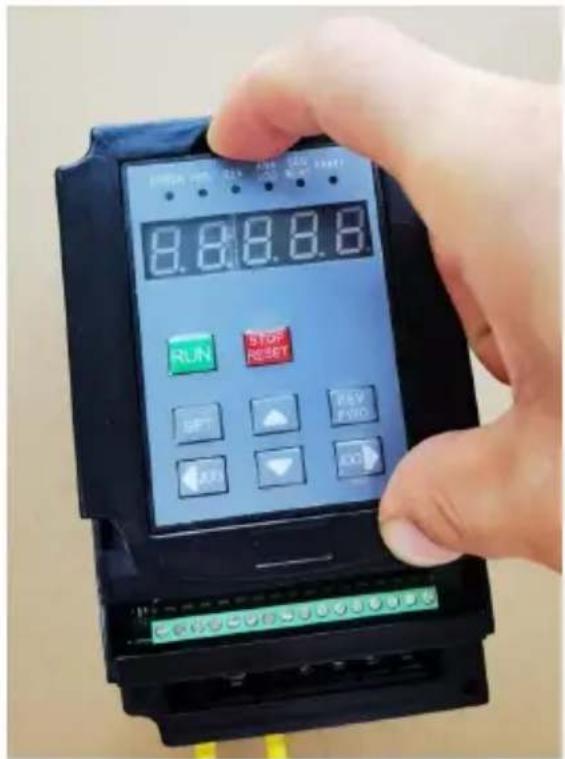

Borttagningsmetod för tangentbord utan anslutningskabel Steg 1

8.8:8.8.8 RUN STOP RESET SPT PST FWD X1 X2

Steg 2 Dra upp fingergapet

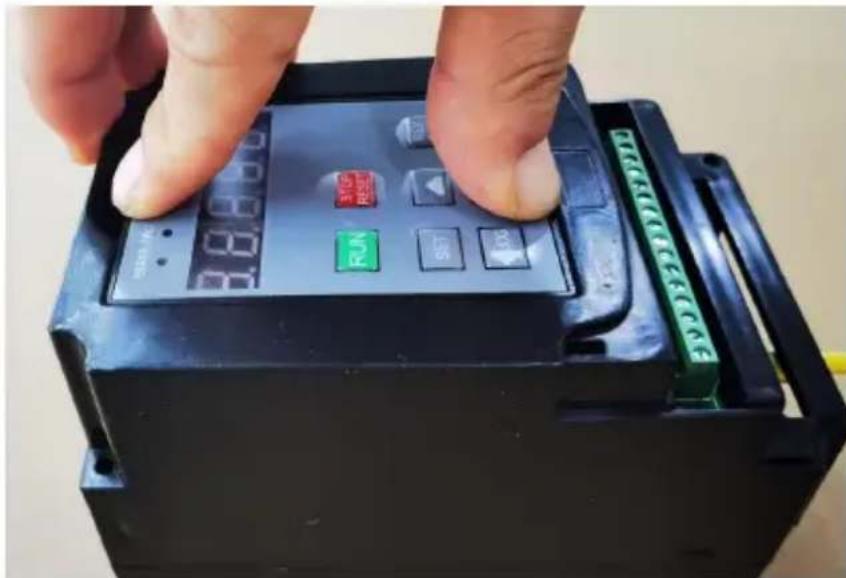

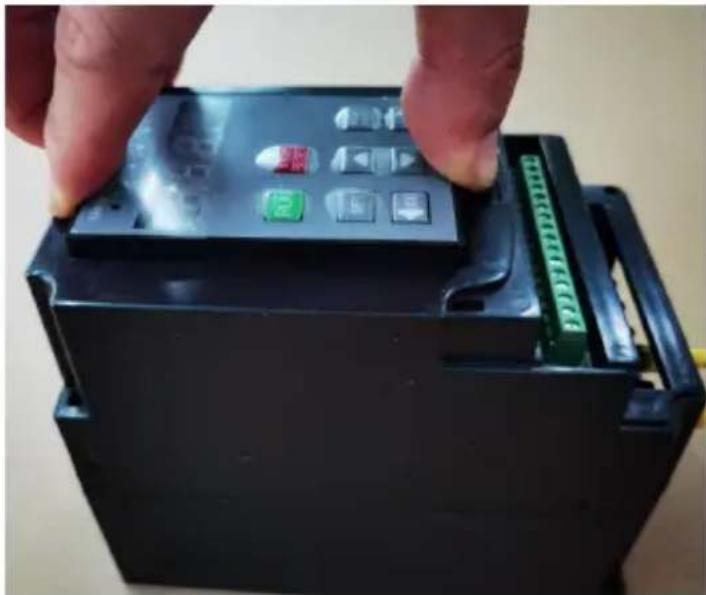

Installationsmetod för tangentbord utan anslutningslinje Steg 1

Lägg den horisontellt med samma höjd på båda sidor om fingrarna.

Tryck på båda fingrarna med samma kraft samtidigt

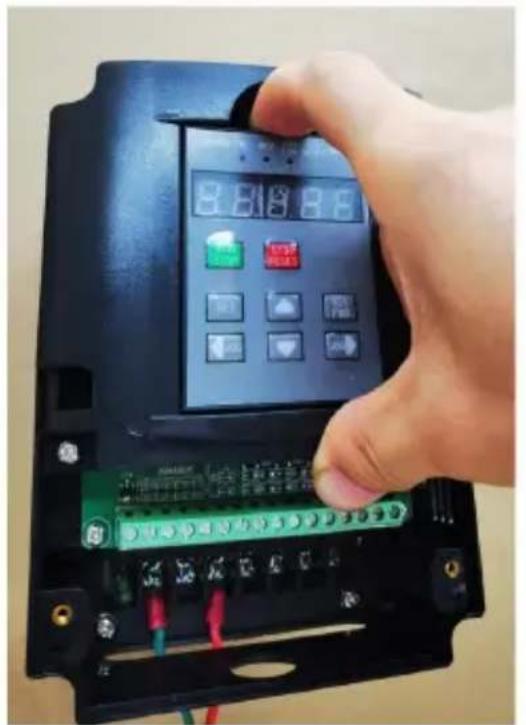

Demonteringsmetod för tangentbord med anslutningstråd Steg 1 Steg 2

Dra upp fingergapet

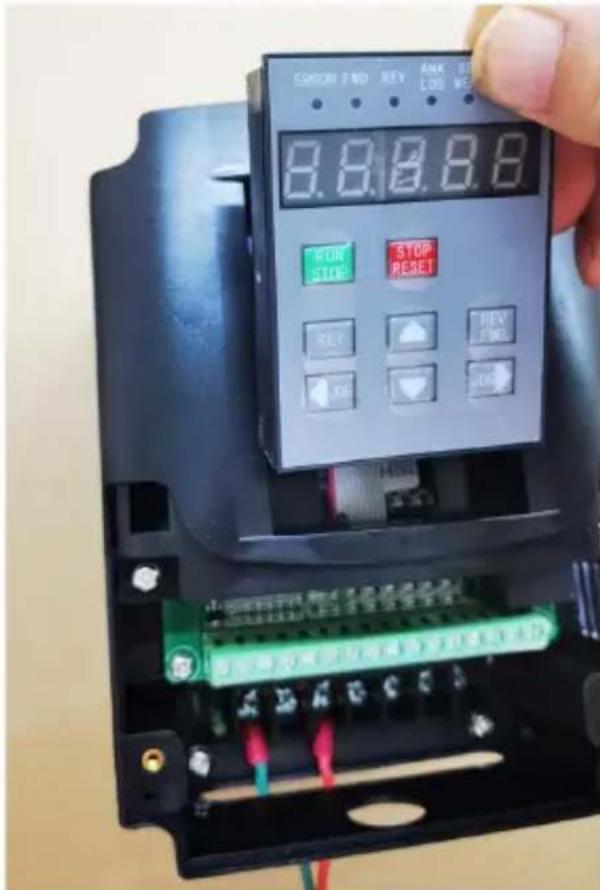

Installationsläge för tangentbord med anslutningslinje Steg

1 Sätt in det snett. Sätt den till slutet på den trådbundna sidan

Teknisk support och e-garanticertifikat www.vevor.com/support
