A2-8075 - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	A2-8075
Kategorie	Frequenzumrichter (Wechselrichter)
Eingangstyp	Einphasig oder dreiphasig 220 V
Ausgangstyp	Dreiphasig 220 V
Nennleistung	7,5 kW
Frequenzbereich	0,1 Hz bis 400 Hz
Betriebstemperatur	-10 °C bis 50 °C
Betriebsfeuchtigkeit	20 % bis 90 %
Steuerungsmethoden	Bedienfeld, Potentiometer, externe Signale (0-5 V, 0-10 V, 0-20 mA), digitale Mehrfachgeschwindigkeit
Hauptfunktionen	Frequenzeinstellung, Beschleunigung/Verzögerung, Gleichstrombremsung, Drehmomentkompensation, Mehrfachgeschwindigkeiten (8 Stufen), Punktverschiebung
Integrierte Schutzfunktionen	Überspannung, Unterspannung, Überstrom, Überhitzung
Anzeige	7-Segment-LED-Anzeige
Bedienfeld	Tasten RUN/STOP, RESET, FWD/REV, SET, Pfeile, Potentiometer
Hilfsstromversorgung	Ausgang 12 V (200 mA) und 5 V (50 mA)
Garantie	18 Monate
Wartung	Regelmäßige Reinigung von Staub, Überprüfung der Anschlüsse, Austausch von Lüfter und Kondensatoren alle 20.000 bis 40.000 Stunden
Enthaltenes Zubehör	1 Wechselrichter, 1 Bedienungsanleitung

Häufig gestellte Fragen - A2-8075 Vevor

Wie hoch ist die Versorgungsspannung des Vevor A2-8075 Wechselrichters?

Der Wechselrichter akzeptiert eine einphasige oder dreiphasige Eingangsspannung von 220 V. Der Ausgang ist stets dreiphasig 220 V.

Wie stelle ich die Ausgangsfrequenz ein?

Sie können die Frequenz über das Potentiometer am Bedienfeld, die Tasten ▲/▼ oder über externe Signale (0-5V, 0-10V, 0-20mA) einstellen. Der Parameter Pn03 dient zur Auswahl der Frequenzquelle.

Was tun, wenn der Wechselrichter einen Fehler OU-o (Überspannung) anzeigt?

Der Fehler OU-o weist auf eine Überspannung der Stromversorgung hin. Überprüfen Sie die Eingangsspannung mit einem Voltmeter und stellen Sie sicher, dass sie im zulässigen Bereich liegt (220 V ±10%).

Wie ändere ich die Beschleunigungs- und Verzögerungszeit?

Verwenden Sie die Parameter Pn08 (Beschleunigungszeit) und Pn09 (Verzögerungszeit). Die Werte können über das Bedienfeld von 0,01 s bis 50,00 s eingestellt werden.

Kann ich den Wechselrichter fernsteuern?

Ja, stellen Sie Pn04=2 für eine Steuerung über externe Signale an den Klemmen FWD/REV und Pn03 für die externe Frequenzquelle. Es stehen analoge (0-5V, 0-10V, 0-20mA) und digitale (Mehrfachgeschwindigkeiten) Eingänge zur Verfügung.

Wie führe ich eine Gleichstrombremsung durch?

Die Gleichstrombremsung wird über die Parameter Pn15 bis Pn18 konfiguriert. Stellen Sie die Spannung (1-100V) und Dauer (0-650s) für das Bremsen beim Start und Stopp ein, um ein freies Nachlaufen des Motors zu vermeiden.

Wie lautet die Vorgehensweise zum Zurücksetzen nach einem Fehler?

Drücken Sie die Taste RESET (STOP/RESET), um den Fehler zu löschen. Wenn der Fehler bestehen bleibt, schalten Sie die Stromversorgung aus, warten Sie 10 Minuten und überprüfen Sie dann die Anschlüsse und Parameter.

Wie warte ich den Wechselrichter, um seine Lebensdauer zu verlängern?

Reinigen Sie regelmäßig den Staub mit einem Staubsauger, überprüfen Sie den festen Sitz der Klemmschrauben und sorgen Sie für ausreichende Belüftung. Ersetzen Sie den Kühllüfter (alle 20.000-40.000 h) und die Elektrolytkondensatoren (alle 30.000-50.000 h).

Kann der Wechselrichter mit einem einphasigen Motor verwendet werden?

Nein, dieser Wechselrichter ist für Drehstrommotoren ausgelegt. Der Ausgang ist dreiphasig 220 V. Schließen Sie keine einphasige Last an die Klemmen U, V, W an.

Wie konfiguriere ich eine Mehrfachgeschwindigkeit?

Stellen Sie Pn03=7 (Mehrfachgeschwindigkeits-Frequenzquelle) und Pn04=2 (externe Steuerung) ein. Verwenden Sie die Eingänge D0, D1, D2, um bis zu 8 voreingestellte Geschwindigkeiten über die Parameter Pn20 bis Pn27 auszuwählen.

BEDIENUNGSANLEITUNG A2-8075 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

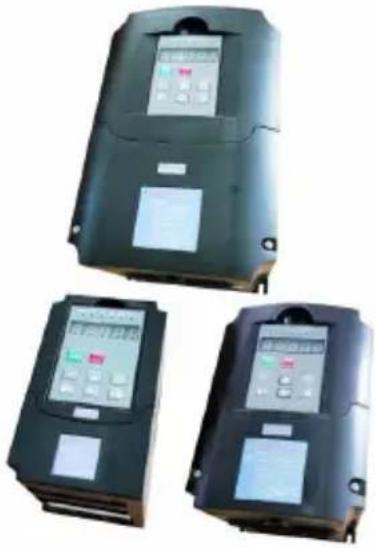

Wechselrichter

MODELL: A2-8007M/A2-8015/A2-8075

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wechselrichter

MODELL: A2-8007M/A2-8015/A2-8075

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu Produkten? Benötigen Sie technischen Support? Bitte zögern Sie nicht, uns zu

kontaktieren: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und

Die Nichtbeachtung der technischen Daten dieses Wechselrichters

Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen führen,

Dies kann zu Bränden und/oder schweren Verletzungen führen.

WARNUNG:

Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie nicht, Dieses Gerät muss jederzeit zerlegt werden, um Gefahren zu vermeiden. Nach einer Gerätefehler, wenn der externe Schalter das Gerät nicht neu starten kann, bitte Wenden Sie sich zur Abwicklung an Ihren Händler.

WARNUNG: STROMSCHLAG- UND BRANDGEFAHR!

1. Bei Nichtbeachtung dieser Anweisung besteht die Gefahr eines elektrischen Schlags.
   Dies kann zu Stromausfällen, Bränden und Stromschlägen führen.
2. NICHT ZERLEGEN.
3. Wechselrichter nicht untertauchen.
4. Schließen Sie nicht zwei oder mehr Transformatoren parallel an
5. Stecken Sie das Netzteil direkt in eine GFCI-Steckdose für feuchte Standorte.
6. Verwenden Sie kein Verlängerungskabel
7. Die Installation dieses Wechselrichters und die dazugehörige Verkabelung müssen von einem qualifizierter Elektriker unter Einhaltung aller geltenden Elektrovorschriften.

WARNUNG:

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, Die verantwortliche Partei kann zum Erlöschen der Berechtigung des Benutzers führen, das Gerät bedienen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-Informationen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringen Bedienen Sie das Gerät!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich
Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den

Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen.

Diese Grenzwerte sollen einen angemessenen Schutz bieten gegen schädliche Interferenzen in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann Störungen des Funkverkehrs verursachen.

gibt keine Garantie dafür, dass es in einem bestimmten

Installation. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang verursacht, Fernsehempfang, der durch Drehen des Produkts festgestellt werden kann wird dem Benutzer empfohlen, die Störungen zu beheben, indem er eine oder mehrere der folgenden Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den an dem der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der Europäischen

Richtlinie 2012/19/EU. Das Symbol einer Mülltonne

Durchgestrichen bedeutet, dass das Produkt

getrennte Müllabfuhr in der Europäischen Union.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Abfall, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und elektronische Geräte.

1. Sicherheitsvorkehrungen

1.1 Sicherheitshinweise

ÿ Die Umgebung darf kein explosives Gas enthalten. ÿ Die

Verkabelung muss von Fachpersonal durchgeführt werden. Andernfalls kann es einen elektrischen Schlag verursachen.

ÿ Unterbrechen Sie die Stromversorgung vor dem Auswringen. Andernfalls kann es zu elektronischer Schock.

ÿ Berühren Sie keine Steueranschlüsse, internen Platinen und deren elektronische Komponenten, während der Strom eingeschaltet ist. Andernfalls kann es zu elektronischer Schock.

ÿ Stellen Sie sicher, dass der Erdungsanschluss des Produkts richtig angeschlossen ist.

gemäß den nationalen Sicherheitsstandards für Elektrizität oder anderen

ÿ Berühren Sie keine

internen Platinen oder Komponenten, bis 10 Minuten

nach Stromabschaltung. Bitte führen Sie vor dem internen Stromausfall eine Überprüfung der Elektrizität durch.

Wartung der Platine. Andernfalls kann es zu einem elektrischen Schlag kommen.

Es ist verboten, Wechselstrom an den Ausgangsanschluss (U, V, W) des Produkts anzuschließen oder andere Steueranschlüsse außer Lk, Lb, Lz. Andernfalls kann es zu

Schäden am Wechselrichter.

ÿ Da der interne IC durch elektrostatische Aufladung zerstört werden kann,

Berühren Sie keine PCB-, IC- oder IGBT-Komponenten ohne Schutz.

Andernfalls kann es zu unbekannten Fehlern

kommen. ä Stellen Sie sicher, dass während der Wartung keine unerwarteten Leiter wie

Schrauben, Dichtungen usw. im Wechselrichter verbleiben. Andernfalls

kann zu Schäden am Wechselrichter oder sogar zu Bränden

führen. ä Wenn beim Einschalten ein Überstrom auftritt, überprüfen Sie bitte die Verkabelung

und wieder starten. ÿ Stoppen

Sie die Maschine nicht durch Unterbrechung der Stromversorgung. Die Stromversorgung kann unterbrochen werden, nachdem

der Motor stoppt. ÿ

Lassen Sie den Wechselrichter nicht in der Sonne liegen. Andernfalls kann es zu

Schäden am Wechselrichter.

1.2 Paketinspektion

Die Produktion der Wechselrichter der A2-Serie wird strengen Qualifikationstests unterzogen.

Bitte überprüfen Sie die durch die Lieferung entstandenen Schäden und die Art

Spezifikation während der Verpackungsinspektion.

ÿ Zubehör: 1 Wechselrichter, 1 Benutzerhandbuch. ÿ

Wenn etwas fehlt, wenden Sie sich bitte an den Händler vor Ort oder an Isacon

Zoll-Servicecenter.

2. Benutzereinrichtung

2.1 Umgebungsanforderungen

ÿ Keine korrosiven Gase, Dämpfe und öliger Staub. Keine direkte Sonneneinstrahlung.

ÿ Kein schwebender Staub oder Metallpartikel.

ÿ Luftfeuchtigkeit 20 % - 90 %. ÿ

Vibration < 5,8 m/s2 (0,6 g). Keine

elektromagnetischen Störungen. ä

Temperatur: -10 °C – 50 °C. Sorgen Sie für ausreichende Belüftung, wenn das

Die Temperatur liegt über 40 °C.

ÿ Ohne brennbare oder explosive Gase, Flüssigkeiten und Feststoffe.ÿ Bitte verwenden Sie einen Schaltschrank oder eine Fernbedienung in nicht standardmäßigen Belüftung.

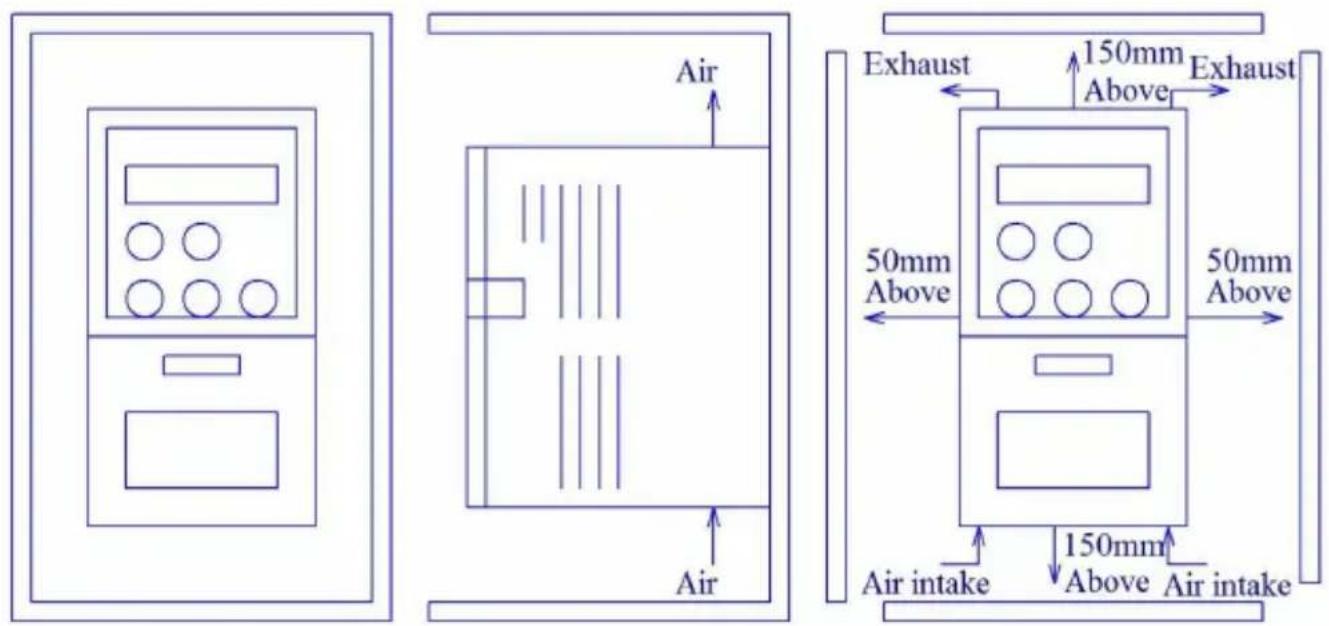

2.2 Platz einbauen

2.3 Grundverdrahtung

Es gibt zwei Verdrahtungsteile: Hauptschleife und Steuerschleife. Bitte

Führen Sie die Verdrahtung entsprechend den folgenden beiden Abbildungen korrekt durch.

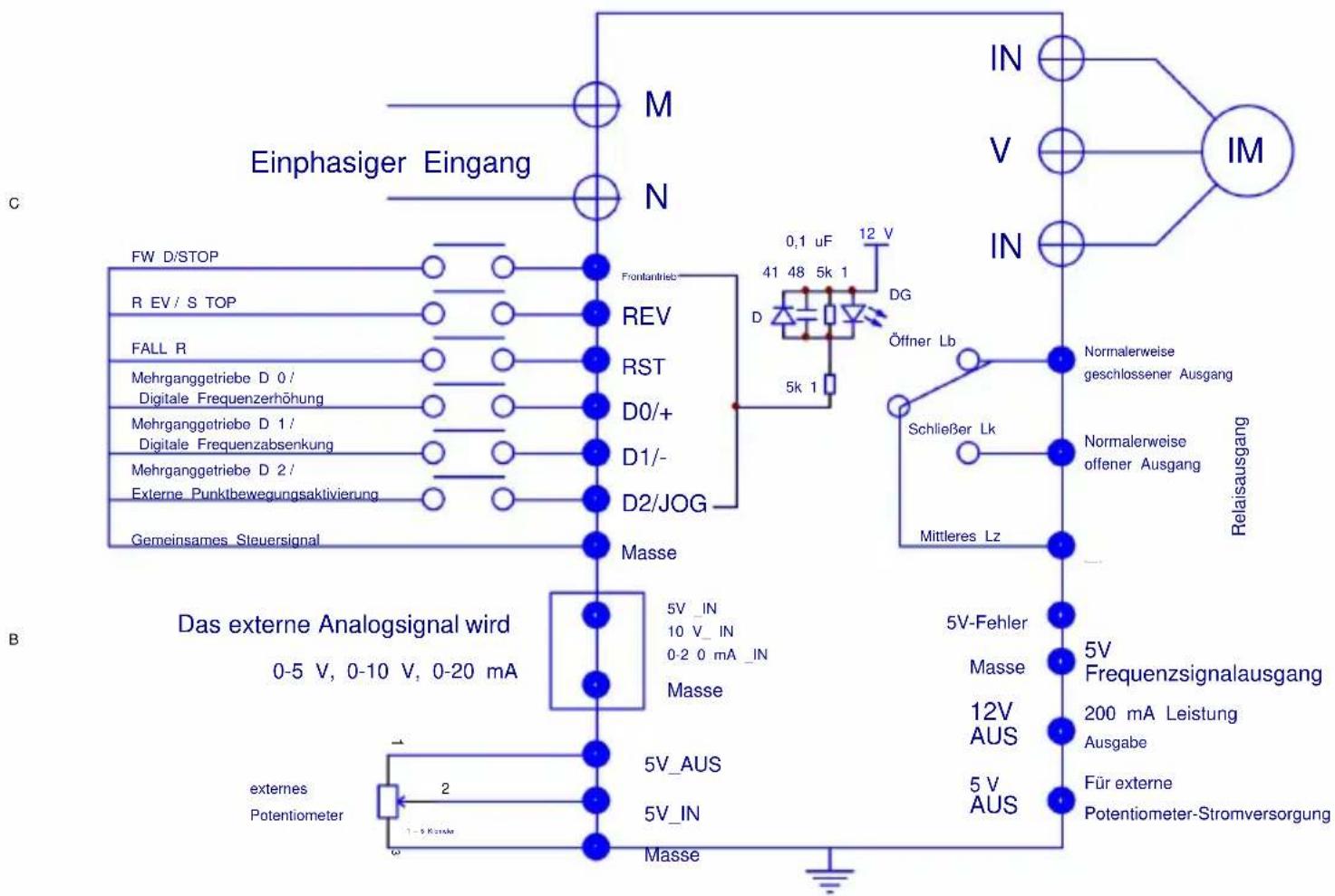

Verdrahtungsschema (einphasig)

Hauptschleifenanschluss

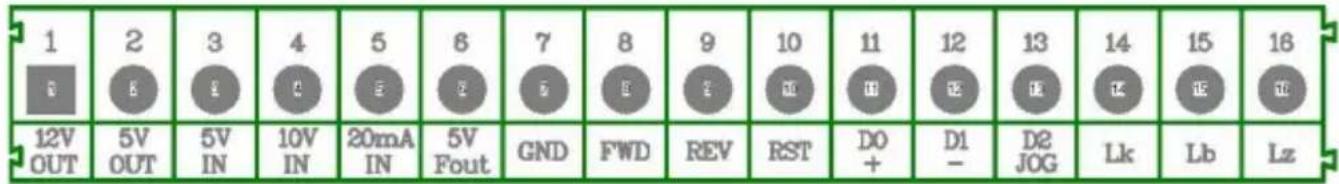

Steuerschleifenanschluss

Portname Beschreibung
L.N.	Einphasiger Stromeingang.
UVW	^1 Dreiphasige AC-Ausgangsanschlüsse können nur ^2 an reine Widerstands-oder Induktivitätslasten wie Motoren oder elektrische Heizgeräte angeschlossen werden.

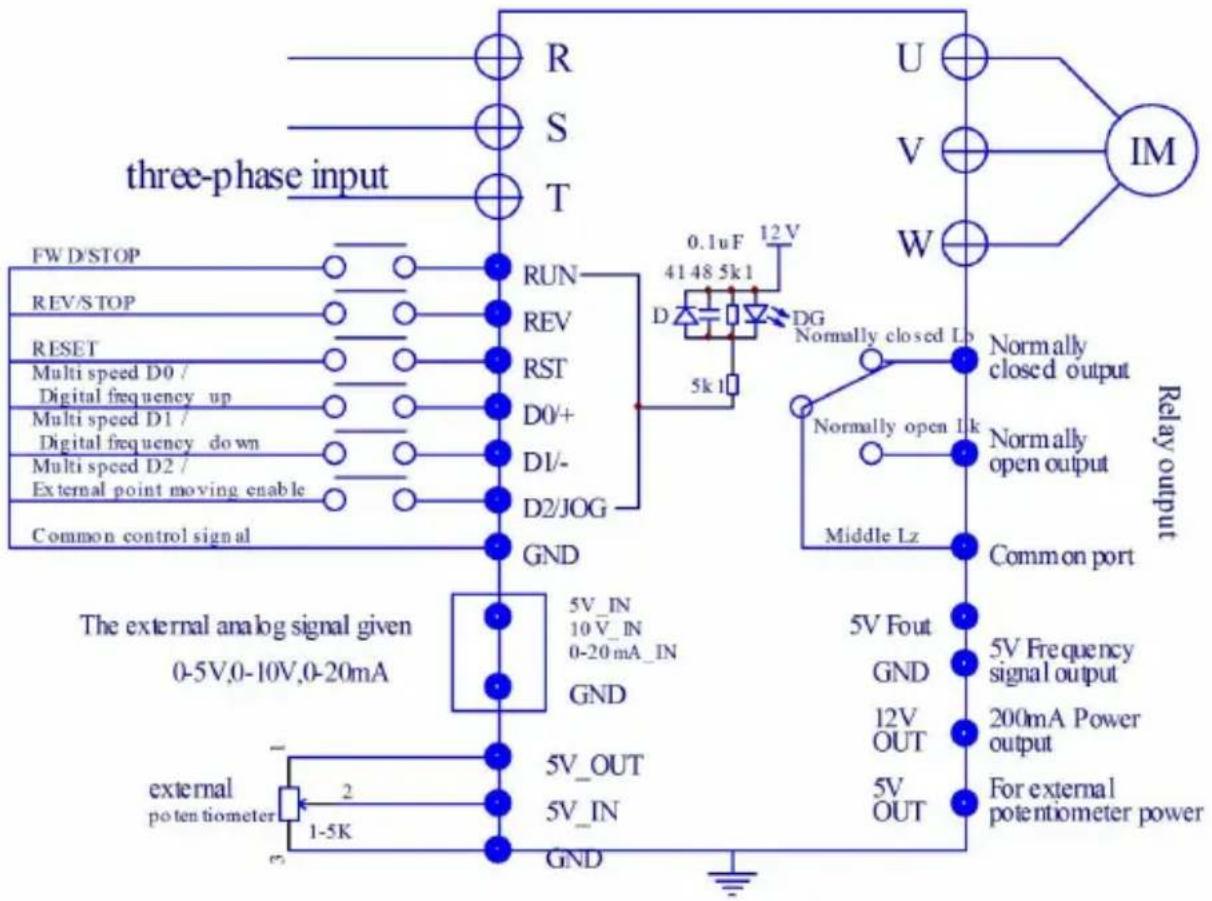

Schaltplan (dreiphasig)

Hauptschleifenanschluss

Steuerschleifenanschluss

Portname Beschreibung
RST	Einphasiger 220-V-Strom, Anschluss R und T.Dreiphasiger 220-V-Stromanschluss RT. , S ,Spannungsspezifikationen: 8xxx, einphasiger 220-Eingang Anschluss R und T
UVW	Dreiphasige Wechselstrom-Ausgangsanschlüsse können nur an reine Widerstand oder Induktivität Last wie Motoren oder elektrische Heizung.

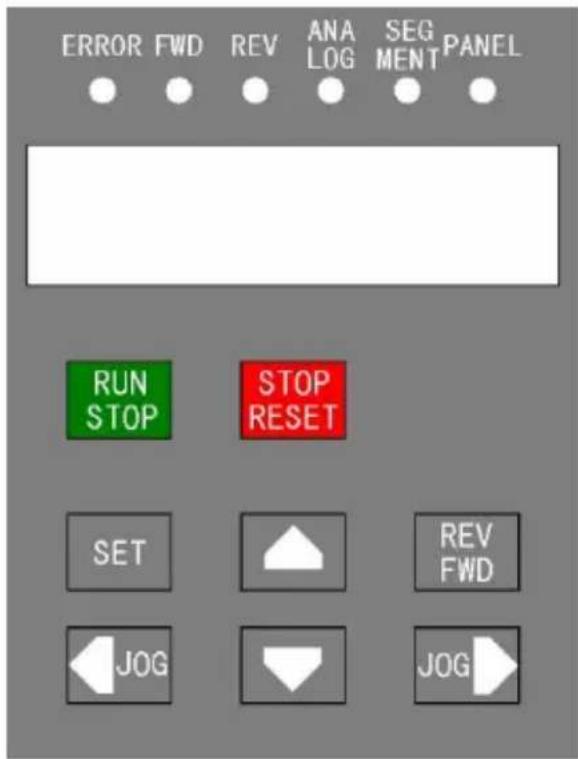

3. Systemsteuerung

Taste	Beschreibung
RUN STOP Wechseln	Sie durch einmaliges Drücken zwischen dem Run- und Stopp-Zustand.
EREIGNIS STOPPEN	Das Drücken dieser Taste hat verschiedene Bedeutungen während verschiedene Modi: 1.Wenn der Wechselrichter läuft, würde er2. Bei einem Fehler wird der Wechselrichter3. Wenn es in Menüs bedient wird, kehrt es zurück zu übergeordnetes Menü.
REV	Ändern Sie die Richtung des Wechselrichters. Dies funktioniert auch während die Laufzeit.
SATZ	Wechseln Sie in den Menümodus. Wenn Sie auf „Ein“ klicken, werden die Daten gespeichert und ein Menü der unteren Ebene wird angezeigt.
ÿÿ	Ändern Sie Elemente im Menü oder ändern Sie den Parameter Daten.
ÿÿ	Ändern Sie den Menüinhalt und verschieben Sie die Punkte im Bedienfeld.
Potentiometer Laufzeitfrequenz ändern.
Inhalt	Beschreibung
FEHLER	Störungsanzeige.
Frontantrieb	Anzeige für Rechtsdrehung.
REV	Anzeige für Linkslauf.
ANALOG Analoge	Eingangsfrequenzanzeige.
SEGMENT Segment	Eingangsfrequenzanzeige.
PANEL	Anzeige der Eingangsfrequenz auf dem Bedienfeld.
Digitale Röhre	Wechselrichter-Laufzeitfrequenz. Wenn der Wechselrichter stoppt, blinkt. Die Anzeigedaten werden durch „Pn01“-Daten angegeben.

4. Parametersatzmethode

4.1 Parametersatz und Änderung

Parameter einstellen, wenn der Wechselrichter gestoppt ist und der Parameter nicht gesperrt (Pn32=1). Rufen Sie zunächst das Parametersatzmenü mit der Taste „SET“. Zweitens drücken Sie die Taste / , um ein bestimmtes Element auszuwählen. Drittens drücken Sie die Taste „SET“ erneut, um das Element einzugeben. Viertens drücken Sie die Taste um ein bestimmtes Bit auszuwählen und drücken Sie / , um den Wert zu ändern. Drücken Sie abschließene Mit der Taste „SET“ wird der neue Parameter gespeichert oder mit der Taste „STOP“ übergeordneten Menü ohne jegliches Speichern.

Mit der Taste „SET“ wird der neue Parameter gespeichert oder mit der Taste

„STOP“ zum übergeordneten Menü ohne Speichern.

4.2 Schaltflächenhinweis

Bei Parameteränderungen drücken Sie / lange, um die fortlaufende Zahl des aktuellen Bit zwischen 0-9.

1. Tabelle der Konfigurationsparameter

Artikel	BeschreibungÄndern per Knopfdruck oder	ReichweiteÄndern per Knopfdruck oder	Standardwert
			Standard(3)	Standard(6)
Teil 01	StandardanzeigeInhalt	1 – 30.000	1	1
Teil 02	ErstinbetriebnahmeFrequenz nach Panel oder andere Methode	0,01–400,00,00 400 Hz	50
Teil 03	Quelle der LaufzeitFrequenz	7	2	1
Teil 04	Quelle der LaufzeitBefehl	2	1	1
Teil 05	im Uhrzeigersinn /gegen den Uhrzeigersinn deaktivieren	3	3	3
Teil 06	Methode zum StoppenWechselrichter	2	2	2
Teil 07	Beginnen Sie erneut mitExternes Signal	2	1	1

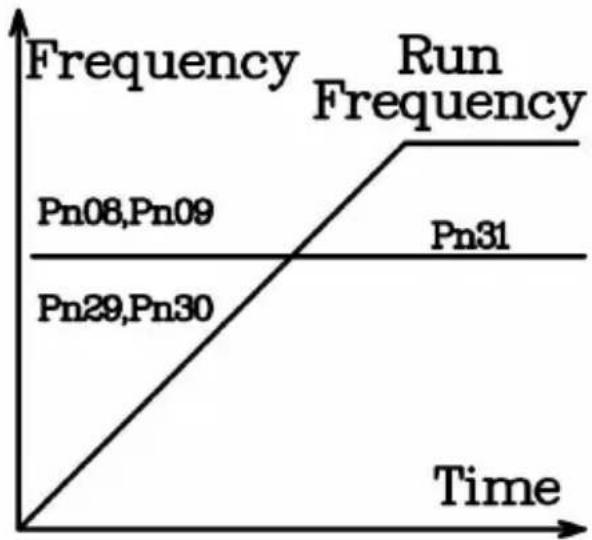

Pn 08	Beschleunigungszeit	000,01 Sek. – 50,00 Sek.	50 Sek.	10 Sekunden
Pn 09	Verzögerungszeit	000,01 Sek. – 50,00 Sek.	50 Sek.	10 Sekunden
Teil 10	Maximale LaufzeitFrequenz	000,10 Hz 400,00 Hz	400Hz 50Hz
Teil 11	MindestlaufzeitFrequenz	000,10 Hz 400,00 Hz	1,5 Hz	1,5 Hz
Teil 12	MotorleistungFrequenz	010,00 Hz 400,00 Hz	400Hz 50Hz

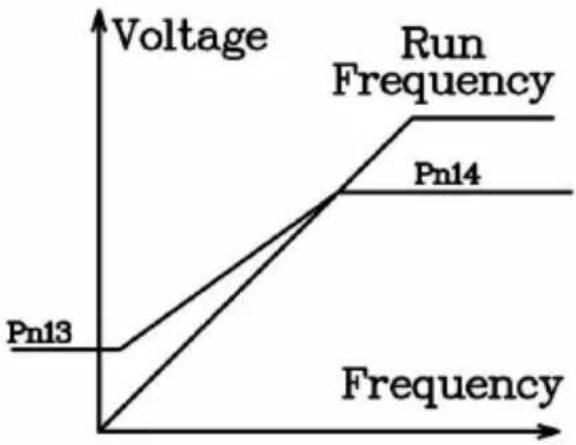

Pn 13 Drehmomentkompensation 0,0—4,0			0,0	0,0
Teil 14	Drehmomentkompensation Frequenz	0,01 Hz – 600,00 Hz	500Hz 80Hz
Teil 15	Anlauf-Gleichstrombremsung Stromspannung	1 V bis 100 V	30 V	30 V
Teil 16	Anlauf-Gleichstrombremsung Zeit	000,00S— 650,00S	0S	0S
Teil 17	Stoppen Sie die Gleichstrombremsung Stromspannung	1 V bis 100 V	30 V	30 V
Pn 18 Stopp DC-Bremszeit		000,00S— 650,00S	0S	0S
Teil 19	Quelle der Mehrsegmentgeschwindigkeit	1 – 50	1	1
Teil 20	Mehrsegmentgeschwindigkeit 1 Frequenz	000,10 Hz— 400,00 Hz	10	10
Teil 21	Mehrsegmentgeschwindigkeit 2 Frequenz	000,10 Hz— 400,00 Hz	20	20
Teil 22	Mehrsegmentgeschwindigkeit 3 Frequenz	000,10 Hz— 400,00 Hz	30	30
Teil 23	Mehrsegmentgeschwindigkeit 4 Frequenz	000,10 Hz— 400,00 Hz	40	40
Artikel	BeschreibungÄndern per Knopfdruckÿ oderÿ	Bereich Ändern durchTasteÿ oderÿ	Standardwert
			Standard(3)	Standard(6)
Teil 24	MehrsegmentGeschwindigkeit 5 Frequenz.	000,10 Hz—400,00 Hz	50	50
Teil 25	MehrsegmentGeschwindigkeit 6 Frequenz.	000,10 Hz—400,00 Hz	60	60
Teil 26	MehrsegmentGeschwindigkeit 7 Frequenz.	000,10 Hz—400,00 Hz	70	70
Teil 27	Punkt verschiebenFrequenz	000,10 Hz—400,00 Hz	10 Hz	10 Hz
Teil 28	Wahl des RelaisAusgabe	1 bis 6	3	3
Teil 29	2. BeschleunigungZeit	000,01 Sek. bis 650,00 Sek.	2S	2S
Teil 30	2. VerzögerungZeit	000,01 Sek. bis 650,00 Sek.	2S	2S
Teil 31	2. VerzögerungStoppfrequenz	000,01 Hz – 400,00 Hz 1 Hz		1Hz
Teil 32	ParameterManagement	1 bis 6	1	1
Pn 33 Softwareversion		32029	*****	*****
Teil 34	Automatische Wiederherstellung währendplötzlich Stromausfall	0y99Hz	0	0
Pn 35 Produktionsdatum		*	*****	*****

Eine detaillierte Beschreibung der einzelnen Elemente finden Sie in Kapitel 7.

Hinweis: Wenn während der Verzögerung eine Überspannung auftritt, wird das System gestoppt.

Notiz:

Wenn während der Verzögerung eine Überspannung auftritt, stoppt der Wechselrichter

Verzögerung, bis die Spannung wieder auf Normalniveau ist. Wenn besser

Wenn eine Verzögerung erforderlich ist, schalten Sie bitte auf den Wechselrichter mit Bremse um.

6. Beschreibung der Steueranschlüsse

Anschlussname	Anschlussbeschreibung
12V Ausgang	12-V-Ausgang mit maximaler Stromstärke von 200 mA.
5V Ausgang	5-V-Ausgang mit maximaler Stromstärke von 50 mA.
5V Eingang	5V-Eingang, Analogeingang, mit maximaler Effektivspannung5V, nicht mehr als 6V
10V Eingang	10V-Eingang, Analogeingang, mit maximaler Effektivspannung10V, nicht mehr als 12V
20mA IN	20 mA Eingang, Analogeingang, mit maximalem Effektivstrom20 mA, nicht mehr als 25 mA
5V-Fehler	Frequenzsignalausgang, maximale Ausgangsspannung 5V
Masse	Stromquellenmasse 0 V.
Frontantrieb	Externer Eingang für Rechtsdrehung
REV	Externer Eingang für Linkslauf
RST	Externes Reset-Signal
D0 +	Mehrsegment-Geschwindigkeit D0-Eingang, externes „+“-Signal bedeutetim Uhrzeigersinn Punkt verschieben Eingabe
D1 -	Mehrsegment-Geschwindigkeit D1-Eingang, externes „-“-Signal bedeutet gegen den Uhrzeigersinn Punkt verschieben Eingabe
D2 JOG	Mehrsegment-Geschwindigkeit D2-Eingang, externer Freigabesignaleingang
Lk	Relais EIN
Pfund	Relais AUS
Lz	Relais EIN/AUS

7. Beschreibung der Konfigurationsparameter

Pn 01 Standardanzeigeinhalt: 1—30000

RUN: 1 bedeutet, dass die Laufzeitfrequenz angezeigt wird

Andernfalls wird die Synchronisierungsgeschwindigkeit des Motors angezeigt.

2–30000 ist die Synchronisierungsgeschwindigkeit des Motors

STOP: Es wird die vom externen Signal vorgegebene Frequenz angezeigt.

Pn 02 Häufigkeit des ersten Starts über das Panel oder eine andere Methode

Bereich: 000,01 Hz – 400,00 Hz, die anfänglichen Paneldaten und externe Signalfrequenz während des Startvorgangs.

Pn 03 Quelle der Laufzeitfrequenz mit Bereich: 1—7

1 Potentiometer

2 Bedienfeldtaste

3 Externes 0-5V-Signal

4 Externes 0-10V-Signal

5 Externes 0-20mA-Signal

6 Externes Digitalsignal

7 Mehrsegmentsignal

Pn 04 Quelle des Laufzeitbefehls mit Bereich: 1—2

1 Bedienfeld mit Tasten

2 Externe Signalsteuerung

Pn 05 im Uhrzeigersinn / gegen den Uhrzeigersinn deaktivieren mit Bereich: 1—3

1 nur im Uhrzeigersinn aktivierbar 2 nur gegen den Uhrzeigersinn aktivierbar

3 Rechts-/Linkslauf aktivieren

Pn 06 Methode zum Stoppen des Wechselrichters im Bereich: 1–2

1 Stopp durch Selbstanlauf 2 Stopp durch Verzögerung

Pn 07 Erneuter Start durch externes Signal mit Bereich: 1—2

1 deaktivieren

2 aktivieren

Beschreibung: Wenn die Stromversorgung eingeschaltet ist, wird das externe Betriebssignal darf effektiv starten.

Pn 08 Beschleunigungszeit mit Bereich: 000,01ÿSÿ-ÿ650,00ÿS

Beschleunigungszeit (von 0Hz bis Pn10). 12

Pn 09 Verzögerungszeit mit Bereich: 000,01ÿS – 650,00ÿS

Verzögerungszeit (von Pn10 auf 0 Hz).

Pn 10 Maximale Laufzeitfrequenz im Bereich 000.10Hz

400,00 Hz

Maximale Ausgangsfrequenz durch Wechselrichter.

Pn 11 Minimale Laufzeitfrequenz im Bereich 000.10Hz

400,00 Hz

Wenn die Frequenz vom Befehl unter diesem Wert liegt, wird der Wechselrichter gestoppt.

würde sich nicht erholen, bis die Befehlsfrequenz diesen Wert erreicht.

Pn 12 Motornennfrequenz im Bereich: 010,00 Hz – 400,00 Hz

Es wird zum Ändern der V/F-Kurve verwendet.

Pn 13 Drehmomentkompensation mit Bereich: 0,0—4,0

Ein großer Parameter kann zu Motorschäden führen.

Pn14 Drehmomentkompensationsfrequenz: 0,01 Hz – 400,00,00 Hz

Der Umrichter bietet keine Drehmomentkompensation, wenn die Laufzeit Frequenz ist größer als dieser Wert.

Pn 15 DC-Bremsspannung beim Start: 1 V – 100 V

Durch die richtige Einstellung dieses Parameters kann der Motor normal starten, wenn er voll Stoppzustand ohne Schwierigkeiten durch freie Bewegung des Motors und Drehrichtung.

Pn 16 Start-DC-Bremszeit: 000,00ÿS - 650,00ÿS

Gleichstrombremszeit vor dem Motorstart, um sicherzustellen, dass der Motor startet aus dem völligen Stoppzustand.

Pn 17 Stopp-DC-Bremsspannung: 1 V – 100 V

Bremsspannung während der DC-Bremsphase, um sicherzustellen, dass der Motor vollständig in der Bremszeit angehalten.

Pn 18 Stopp-DC-Bremszeit: 000,00ÿS - 650,00ÿS

Gleichstrombremszeit, um eine Schlittenbewegung nach dem Anhalten zu verhindern.

Pn 19 Quelle der Mehrsegmentgeschwindigkeit 0:1—5

Mehrsegment-Geschwindigkeitsmodus 0-Segment-Frequenzquelle:

2 Bedienfeldtaste1 Potentiometer

3 Externes 0-5V-Signal 4 Externes 0-10V-Signal
5 Externes 0-20mA-Signal

Pn 20 Mehrsegmentgeschwindigkeit 1 Frequenz: 000,10 Hz – 400,00 Hz

Mehrsegment-Geschwindigkeitsmodus 1-Segment-Frequenz

Pn 21 Mehrsegment-Geschwindigkeit 2 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 2-Segment-Frequenz
Pn 22 Mehrsegment-Geschwindigkeit 3 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 3-Segment-Frequenz
Pn 23 Mehrsegmentgeschwindigkeit 4 Frequenz: 000,10 Hz – 400,00 Hz Mehrsegmentgeschwindigkeitsmodus 4-Segment-Frequenz
Pn 24 Mehrsegment-Geschwindigkeit 5 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 5-Segment-Frequenz
Pn 25 Mehrsegment-Geschwindigkeit 6 Frequenz: 000,10 Hz – 400,00 Hz Mehrsegment-Geschwindigkeitsmodus 6-Segment-Frequenz
Pn 26 Mehrsegment-Geschwindigkeit 7 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 7-Segment-Frequenz
Pn 27 Punktbewegungsfrequenz: 000,10 Hz – 400,00 Hz Punktbewegungsfrequenz
Pn 28 Auswahl des Relaisausgangs: 1–6 1 Wechselrichter stoppen 2 Wechselrichter laufen lassen 3 Wechselrichterfehler 4 Frequenz steigt 5 Frequenz sinkt 6 Frequenz erreicht Wenn die Ausgangsbedingung erfüllt ist, kehren sich die EIN/AUS-Zustände um.
Pn 29 2. Beschleunigungszeit: 000,01ÿSÿ-ÿ650,00ÿS 2. Beschleunigungszeit
Pn 30 2. Verzögerungszeit: 000,01ÿSÿ-ÿ650,00ÿS 2. Verzögerungszeit
Pn 31 2. Verzögerungsstoppfrequenz: 000,10 Hz—400,00 Hz Wenn die Laufzeitfrequenz größer als dieser Wert ist,

Die Verzögerungszeit wird durch Pn08, Pn09 definiert.

Wenn die Laufzeitfrequenz kleiner als dieser Wert ist, wird die Beschleunigungs-/Verzögerungszeit durch Pn29, Pn30 definiert

Wie in der Abbildung gezeigt:

Pn 32 Parameterverwaltung: 1—3 1 Änderung aktivieren 3

Initialisierung für 400Hz-

2 Modifikation deaktivieren

Parameter 4 OEM-Initialisierungsparameter lesen 5

OEM-Initialisierungsparameter schreiben 6

Initialisierung für 50Hz-Parameter

Hinweis: Das Passwort für den OEM-Parameter lautet: 61633

Pn 33 Softwareversion

Pn 34 Automatische Wiederherstellung bei plötzlichem Stromausfall0 Deaktivierung dieser Funktion

99 bedeutet automatische Wiederherstellung in unendlicher Zeit, beginnend bei niedriger Frequenz Anderer Wert:

Wenn die Anzeige während der Laufzeit LU-X (einen beliebigen Code) anzeigt und die Stromquelle innerhalb von 2 Sekunden wiederhergestellt wird, startet der Wechselrichter erneut und reduziert die Laufzeitfrequenz um das Vielfache der Unterspannungszeit(en) der Frequenz dieser Komponente (Hz).

Die maximale Stromausfallzeit beträgt 2,5 s. Nach Ablauf dieser Zeit wird dies als Überspannung angesehen, ohne dass eine automatische Wiederherstellung erfolgt.

Pn 35 Produktionsdatum

8. Bedienungsbeispiele 8.1 Bedienung über

Bedienfeld Pn 04 = 1 (Befehl vom

Bedienfeld), Pn 03 = 1 (Frequenz vom Potentiometer)

Drücken Sie die Taste „RUN“ auf dem Bedienfeld. Der Wechselrichter startet und die Betriebsanzeig leuchtet.

Drücken Sie die Taste erneut, der Wechselrichter stoppt.

8.2 Betrieb durch externes Signal Pn 04=2

(Befehl vom Port „FWD/REV“)

Pn 03=3 (Frequenz vom Port „5V“)

8.3 Mehrsegmentgeschwindigkeit

Pn 04=2 (Befehl vom Port „FWD/REV“)

Pn 03=7 (Frequenz aus Multisegment 0-7)

8.4 Punktverschiebung über das

Bedienfeld Der Befehl (Pn 04) muss über das Bedienfeld (=1) erfolgen. Die Frequenz (Pn 03) muss über

die Taste (=2) angegeben werden. Nachdem der Wechselrichter angehalten hat, drücken Sie die Taste

„ÿ“, um den Punkt im Uhrzeigersinn zu verschieben, und „ÿ“, um den Punkt gegen den Uhrzeigersinn zu verschieben bewegen.

8.5 Punktbewegung durch externes Signal. Der

Befehl (Pn 04) muss vom Port „FWD/REV“ (=2) kommen.

Die Frequenz (Pn 03) muss vom externen digitalen Port (=6) kommen. Nachdem der Wechselrichter angehalten hat, verbinden Sie „D0“ und „JOG“ mit „GND“, um den Punkt zu verschieben.

im Uhrzeigersinn, verbinden Sie „D1“ und „JOG“ mit „GND“, um eine Bewegung gegen den Uhrzeigersinn zu bewirken.

9. Fehlermeldung und Fehlerdiagnose

9.1 Störungstabelle

Anzeige Bedeutung		Ursache	Diagnose
ODER -o	Überspannung	Überspannung der Stromquelle	Überprüfen Sie die Stromspannung Quelle
Ich - du	BeschleunigungÜberspannung	Überspannung der Stromquelle	Überprüfen Sie die Stromspannung Quelle
ODER -d	Verzögerungsüberspannung	Überspannung der Stromquelle oder große Trägheit	Überspannung der Stromquelle, Verzögerungszeit erhöhen, Bremskomponenten hinzufügen
Dein	GleichgewichtszustandÜberspannung	Überspannung der Stromquelle	Überprüfen Sie die Stromspannung Quelle
LU -o	StoppzustandUnterspannung	Unterspannung der Stromquelle	Überprüfen Sie die Stromspannung Quelle
LU-u	Beschleunigungsunterspannung	Unterspannung der Stromquelle, kurze Beschleunigungszeit	Spannung der Stromquelle prüfen, Beschleunigungszeit erhöhen
LU - gest	Verzögerungsunterspannung	Unterspannung der Stromquelle	Überprüfen Sie die Stromspannung Quelle
LU -r	StationäreUnterspannung	Unterspannung der Stromquelle oder große Trägheit	Spannung der Stromquelle prüfen, Belastung verringern
OC -o	Stoppen Sie die staatliche Überwährung	Komponentenausfall, Störungen	Drücken Sie „RESET“. Bei erneutem Auftreten tritt ein Komponentenfehler auf.
Anzeige Bedeutung		Ursache	Diagnose
OC -u	Beschleunigungsüberwährung	Geringe Beschleunigungszeit oder Komponentenausfall	Erhöhen Sie die Beschleunigungszeit
OC -d	Verzögerung Überwährung	Kurze Verzögerungszeit oder Komponentenausfall	Verzögerungszeit erhöhen
OC -r	Steady-State-Überwährung	Überlastung oder Komponentenausfall	Motorlast prüfen
OT -o	Überhitzung beim Stoppen	Hohe Umgebungstemperatur oder defekter Temperatursensor	Überprüfen Sie, ob die Lufttemperatur über 50 liegt, überprüfen Sie die CZ55-Verbindung
OT-u	Überhitzung beim Beschleunigen	Hohe Umgebungstemperatur, kurze Beschleunigungszeit	Überprüfen Sie, ob die Lufttemperatur über 50 liegt, erhöhen Sie die Beschleunigungszeit
OT - d	Überhitzung beim Abbremsen	Hohe Umgebungstemperatur, kurze Verzögerungszeit	Überprüfen Sie, ob die Lufttemperatur über 50 liegt, erhöhen Sie die Verzögerungszeit
OT -r	Überhitzung im Dauerbetrieb	Hohe Umgebungstemperatur, Überlastung	Überprüfen Sie, ob die Lufttemperatur über 50 liegt, überprüfen Sie die Überlastung

9.2 Andere unerwartete Fehler 1.

Wechselrichter ist im Normalzustand, aber ohne Leistung 2. Interner Sicherungsfehler 3.

Interner Antriebsmodulfehler

10. Wartung und Reparatur Aufgrund von

Umwelteinflüssen wie Temperatur, Feuchtigkeit, Staub und Vibrationen usw. sowie alternden Komponenten kann es vorkommen, dass der Wechselrichter irgendwann ausfällt. Er muss daher regelmäßig gewartet und repariert werden.

Hinweis: Bitte überprüfen Sie vor Wartungs- und Reparaturarbeiten die folgenden Punkte.

Andernfalls kann es zu einem Stromschlag kommen.

1. Die Stromquelle ist unterbrochen.
2. Die Anzeige auf dem Bedienfeld ist AUS.
3. Die Wartung wird von Fachleuten durchgeführt.

10.1 Tägliche Wartung und Reparatur Der

Wechselrichter muss gemäß diesem Handbuch in der Standardumgebung installiert werden. Während der Laufzeit können unerwartete Situationen auftreten.

Führen Sie die täglichen Wartungsarbeiten gemäß der folgenden Tabelle durch. Sorgen Sie für eine gute Laufzeitumgebung, protokollieren Sie täglich Daten und erkennen Sie Fehlerursachen frühzeitig. Dies kann die Lebensdauer des Wechselrichters verlängern.

	Überprüfen			KriteriumArtikel
	Inhalt	Periodenmethode
Umfeld	(1)Temperatur,Feuchtigkeit(2) Staub,Wasser(3) ätzendesGas	jederzeit	(1) Thermometer,Hygrometer (2)Uhr (3)Geruch	(1) Temperaturbereich 10 +40 (2) jeglicheWasserspuren (3) Geruch
Wechselrichter	(1) Hitze,Vibration(2) Lärm	jederzeit	(1) Berührungsschale(2) Ton	(1)gleichmäßigeVibration,normaleTemperatur (2)ungewöhnliches Geräusch
Motor	(1) Hitze(2) Lärm	jederzeit	(1)Berührung (2) Ton	(1) AbnormeErwärmung (2)Abnorme Geräusche

10.2 Regelmäßige Wartung

Der Wechselrichter muss je nach Laufzeitumgebung alle 1 oder 3 Monate gewartet werden. - 23 -

Hinweis: Die Wartung der Maschine oder der Austausch von Komponenten muss von Fachleuten durchgeführt werden. Wenn Metallgegenstände wie Schrauben oder Unterlegscheiben in der Maschine zurückbleiben, kann dies zu schwerwiegenden Schäden am Wechselrichter führen!

Überprüfen Sie die Elemente:

1. Ob die Schrauben des Steueranschlusses locker sind oder nicht; 2. Ob der
   Hauptschleifenanschluss locker ist oder nicht. Oder gibt es Anzeichen von Überhitzung in der Leitung der Hauptschleife? 3. Liegt eine Verletzung am Strom-
   und Steuerkabel vor? Überprüfen Sie insbesondere, ob die Haut des Kabels mit anderen Metallen in Berührung gekommen ist; 4. Ist die Isolierbandage des Stromkabels
   locker? 5. Entfernen Sie Staub auf der Platine und im Lüftungskanal mit
   einem Staubsauger; 6. Wenn der Motor überprüft werden muss, trennen Sie bitte das Motorkabel vom U-, V- und W-Anschluss des Wechselrichters. Andernfalls kann der Wechselrichter schwer beschädigt werden.

Hinweis: Der Wechselrichter hat den Drucktest bereits bestanden. Jeder unsachgemäße Test kann zu schwerwiegenden Schäden am Wechselrichter führen!

10.3 Verschleißteile austauschen Zu den

Verschleißteilen gehören der Kühllüfter und der Filterelektrolytkondensator, deren Lebensdauer von der Umgebung und der Belastung abhängt. Bei einer Temperatur von 25 °C beträgt die Lebensdaue des Kühllüfters 20–40 kH und die des Kondensators 30–50 kH. Der Benutzer kann entscheiden, wann diese Komponenten ausgetauscht werden sollen.

1. Kühlventilator.

Schadensursache: Lagerverschleiß, alternder Ventilator, Umgebung mit starker Staubentwicklung.

Kriterium: Lüfterriss, ungewöhnliche Vibration während der Laufzeit. 2. Filter-

Elko Schadensursache: Hohe

Umgebungstemperatur, häufiger Lastwechsel, lange Volllast.

Kriterium: Flüssigkeitsleck, falsche Stellung des Sicherheitsventils, Kapazitätsmessung.

10.4 Lagerung des Wechselrichters

Vorsichtsmaßnahmen bei der Lagerung des Wechselrichters:

1. Es darf nicht bei hohen Temperaturen, Feuchtigkeit, Staub, Metallstaub oder korrosiven Gasen gelagert werden.
2. Bei längerer Lagerung wird die Alterung des Kondensators beschleunigt.

Stellen Sie sicher, dass der Wechselrichter einmal im Jahr eingeschaltet wird. Die Betriebszeit kann nicht unter 8 Stunden. Und die Eingangsspannung steigt langsam auf die Nennspannung Wert.

10.5 Gewährleistung

Reichweite: Wechselrichter selbst;

Wenn eine der folgenden Situationen eintritt, gewährt Isacon eine Garantie:

Bei bestimmungsgemäßem Gebrauch treten innerhalb von 18 Monaten alle Mängel und Schäden auf.

Nach 18 Monaten wird Isacon für die Wartung und Reparatur eine Gebühr erheben.

Sollte eine der folgenden Situationen eintreten, kann Isacon auch in 18 Monaten noch Kosten für Wartung und Reparatur:

A. Schäden durch falsche Bedienung;
B. Schäden durch Spannungsschwankungen und Naturkatastrophen wie Feuer
und Überschwemmungen usw.;
C. Wechselrichter in nicht standardmäßigen Anwendungsfällen anwenden.

Die Kosten können gemäß den im Vertrag aufgeführten oder tatsächlichen Kosten berechnet werden.

11. Typ Beschreibung

11.1 Typenbeschreibung

A2-xxxxB

A2 ist die VFD-Serie.

xxxx Für Leistungs- und Spannungspegel.

B steht für die Bremseinheit

11.2 Leistungsbeschreibung

1XXX 1: Eingang 3-phasig 220 V, Ausgang 3-phasig 220 V
2XXX	2: Eingang 1 Phase 220 V, Ausgang 3 Phasen 220 V
3XXX	3: Eingang 3-phasig 380 V, Ausgang 3-phasig 380 V
5XXX	5: Eingang 1 Phase 220 V, Ausgang 3 Phasen 380 V
6XXX	6: Eingang 1 Phase 380 V, Ausgang 3 Phasen 380 V
	Hinweis: Es kann auch ein dreiphasiger Eingang
8XXX	verwendet werden. 8: Eingang 1-3phasig 220 V, Ausgang 3phasig 220 V
XXX	Leistungsspezifikation:
007	0,75 kW
015	1,5 kW
300	30 kW

11.3 Modellbeispiele

A2-2022	einphasiger 220-Eingang, dreiphasiger 220-Ausgang, 2,2 kW
A2-2022B, einphasiger 220-Eingang, dreiphasiger 220-Ausgang, 2,2 kW, mit Bremseinheit.
A2-3075	Dreiphasiger 380-Eingang, dreiphasiger 380-Ausgang, 7,5 kW
A2-3075B dreiphasig 380 Eingang, dreiphasig 380 Ausgang, 7,5 kW, mit Bremseinheit.

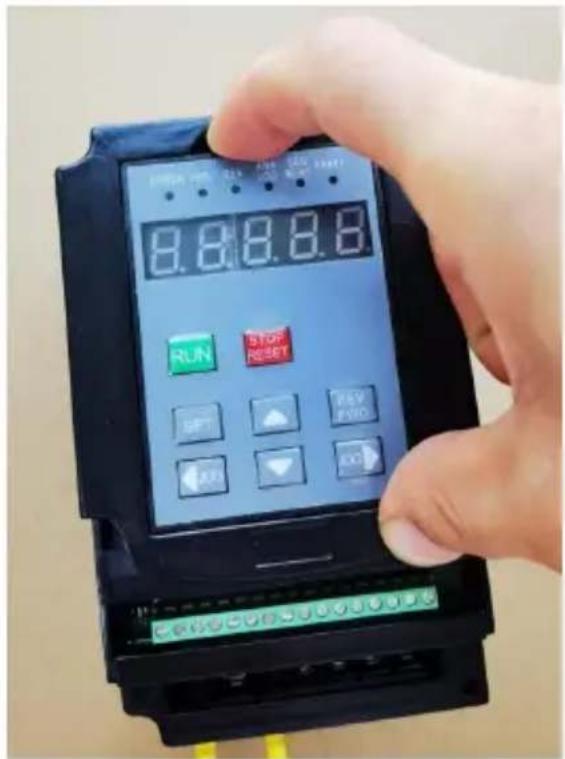

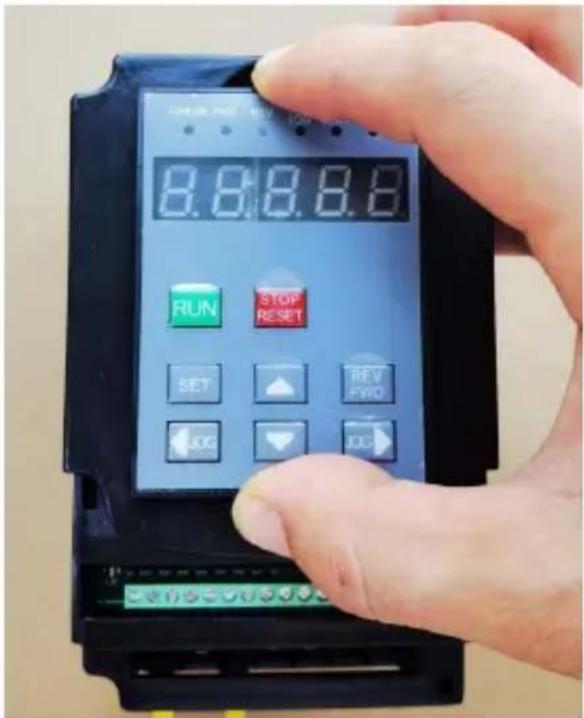

Methode zum Entfernen der Tastatur ohne Verbindungskabel Schritt 1

Schritt 2

Ziehen Sie den Fingerabstand hoch

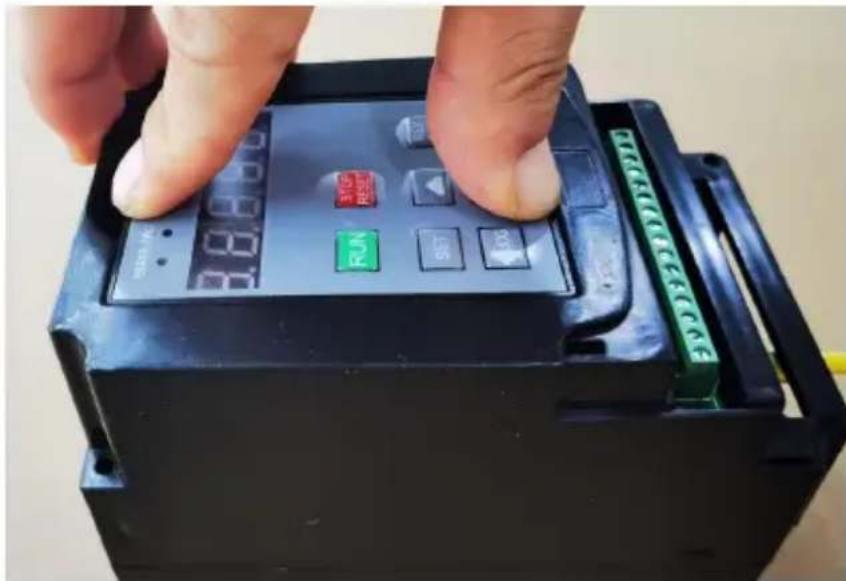

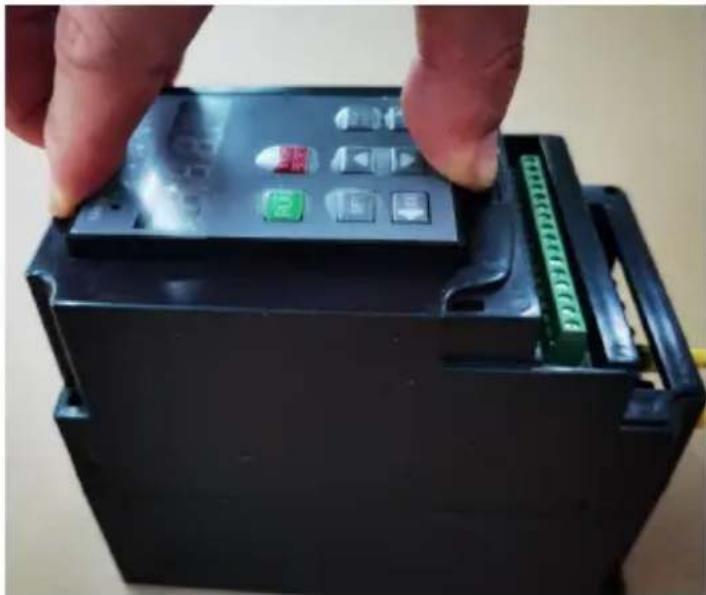

Installationsmethode der Tastatur ohne Verbindungsleitung Schritt 1

2 Legen Sie es horizontal mit gleicher Höhe auf beiden Seiten der Finger.

Drücken Sie beide Finger gleichzeitig mit der gleichen Kraft

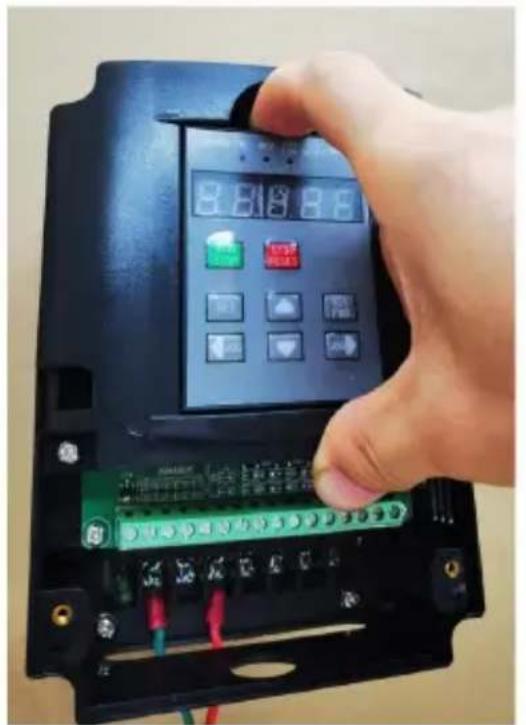

Demontagemethode der Tastatur mit Anschlusskabel

Schritt 2Schritt 1

Ziehen Sie den Fingerabstand hoch

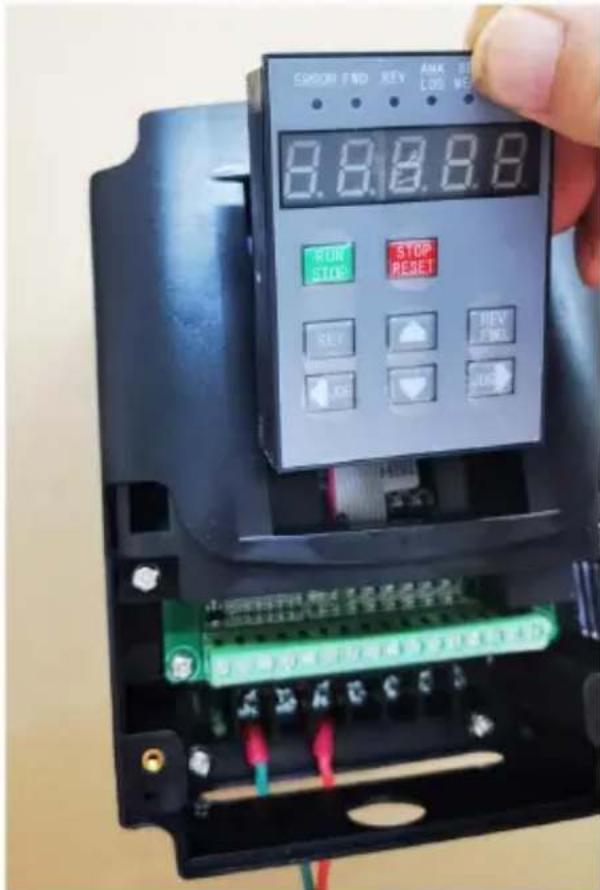

Installationsmodus der Tastatur mit Verbindungsleitung Schritt

1:

Legen Sie sie schräg ein. Legen Sie sie zuerst an das Ende auf der verkabelten Se

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Pn 35 Produktionsdatum

8. Driftexempel 8.1 Drift via panel Pn 04 =
