Marka	Vevor
Model	A2-8075
Kategoria	Przemiennik częstotliwości (falownik)
Rodzaj wejścia	Jednofazowe lub trójfazowe 220 V
Rodzaj wyjścia	Trójfazowe 220 V
Moc znamionowa	7,5 kW
Zakres częstotliwości	0,1 Hz do 400 Hz
Temperatura pracy	-10 °C do 50 °C
Wilgotność pracy	20 % do 90 %
Metody sterowania	Panel, potencjometr, sygnały zewnętrzne (0-5 V, 0-10 V, 0-20 mA), cyfrowe wielobiegowe
Główne funkcje	Regulacja częstotliwości, przyspieszanie/opóźnianie, hamowanie DC, kompensacja momentu obrotowego, wielobiegowe (8 segmentów), przesunięcie punktu
Wbudowane zabezpieczenia	Przepięcie, podnapięcie, nadprąd, przegrzanie
Wyświetlacz	Wyświetlacz cyfrowy 7-segmentowy
Panel sterowania	Przyciski RUN/STOP, RESET, FWD/REV, SET, strzałki, potencjometr
Zasilanie pomocnicze	Wyjście 12 V (200 mA) i 5 V (50 mA)
Gwarancja	18 miesięcy
Konserwacja	Regularne czyszczenie kurzu, kontrola połączeń, wymiana wentylatora i kondensatorów co 20 000 do 40 000 godzin
Dołączone akcesoria	1 falownik, 1 instrukcja obsługi

Często zadawane pytania - A2-8075 Vevor

Jaka jest napięcie zasilania falownika Vevor A2-8075 ?

Falownik akceptuje wejście jednofazowe lub trójfazowe 220 V. Wyjście jest zawsze trójfazowe 220 V.

Jak skonfigurować częstotliwość wyjściową ?

Możesz ustawić częstotliwość za pomocą potencjometru na panelu, przycisków ▲/▼ lub sygnałów zewnętrznych (0-5V, 0-10V, 0-20mA). Parametr Pn03 umożliwia wybór źródła częstotliwości.

Co zrobić, gdy falownik wyświetli błąd OU-o (przepięcie) ?

Błąd OU-o wskazuje na przepięcie źródła zasilania. Sprawdź napięcie wejściowe woltomierzem i upewnij się, że mieści się w dopuszczalnym zakresie (220 V ±10%).

Jak zmienić czas przyspieszania i opóźniania ?

Użyj parametrów Pn08 (czas przyspieszania) i Pn09 (czas opóźniania). Wartości można ustawić od 0,01 s do 50,00 s za pomocą panelu sterowania.

Czy mogę sterować falownikiem zdalnie ?

Tak, ustaw Pn04=2 do sterowania sygnałami zewnętrznymi przez zaciski FWD/REV, oraz Pn03 dla zewnętrznego źródła częstotliwości. Dostępne są wejścia analogowe (0-5V, 0-10V, 0-20mA) i cyfrowe (wielobiegowe).

Jak wykonać hamowanie prądem stałym ?

Hamowanie DC można skonfigurować za pomocą parametrów Pn15 do Pn18. Ustaw napięcie (1-100V) i czas (0-650s) dla hamowania przy starcie i zatrzymaniu, aby zapobiec swobodnemu ruchowi silnika.

Jaka jest procedura resetowania po błędzie ?

Naciśnij przycisk RESET (STOP/RESET), aby skasować błąd. Jeśli błąd nadal występuje, odłącz zasilanie, odczekaj 10 minut, a następnie sprawdź połączenia i parametry.

Jak konserwować falownik, aby przedłużyć jego żywotność ?

Regularnie czyść kurz odkurzaczem, sprawdzaj dokręcenie śrub zacisków i zapewnij odpowiednią wentylację. Wymień wentylator chłodzący (co 20 000-40 000 h) i kondensatory elektrolityczne (co 30 000-50 000 h).

Czy falownik może być używany z silnikiem jednofazowym ?

Nie, ten falownik jest przeznaczony do silników trójfazowych. Wyjście jest trójfazowe 220 V. Nie podłączaj obciążenia jednofazowego do zacisków U, V, W.

Jak skonfigurować prędkość wielosegmentową ?

Ustaw Pn03=7 (źródło częstotliwości wielosegmentowej) i Pn04=2 (sterowanie zewnętrzne). Użyj wejść D0, D1, D2, aby wybrać do 8 predefiniowanych prędkości za pomocą parametrów Pn20 do Pn27.

INSTRUKCJA OBSŁUGI A2-8075 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

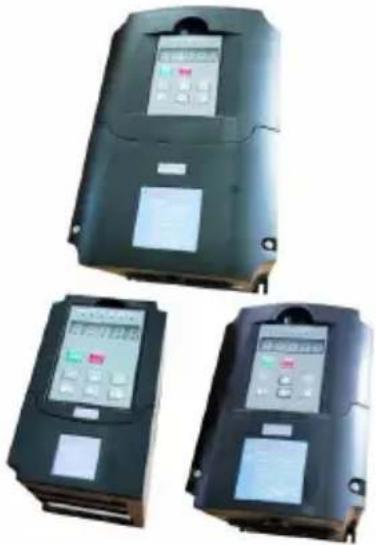

Falownik

MODEL: A2-8007M/A2-8015/A2-8075

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Falownik

MODEL: A2-8007M/A2-8015/A2-8075

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone z tym falownikiem. Nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem,

pożarem i/lub poważnymi obrażeniami.

OSTRZEŻENIE:

To urządzenie jest urządzeniem wysokiego napięcia, nie należy go podłączać.

Nie rozmontowuj tego sprzętu w dowolnym momencie, aby uniknąć niebezpieczeństwa. Po awarii urządzenia, jeśli zewnętrzny przełącznik nie uruchomi ponownie urządzenia,

skontaktuj się ze swoim sprzedawcą w celu uzyskania informacji o sposobie postępowania.

OSTRZEŻENIE: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM I POŻARU!

1. Niedostosowanie się do tej instrukcji może skutkować porażeniem elektrycznym, awariami, pożarami i porażeniami prądem.
2. NIE ROZMONTOWYWAĆ.
3. Nie zanurzaj falownika.
4. Nie należy łączyć równolegle dwóch lub więcej transformatorów.
5. Podłącz zasilacz bezpośrednio do gniazdka GFCI w miejscu narażonym na wilgoć.
6. Nie używaj przedłużacza.
7. Montaż tego falownika i związanego z nim okablowania musi być wykonany przez wykwalifikowanego elektryka, przestrzegającego wszystkich obowiązujących norm elektrycznych. OSTRZEŻENIE:

Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu.

ZAPISZ TE INSTRUKCJE

Informacje FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie jest z zastrzeżeniem następujących dwóch warunków:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawa użytkownika do obsługi produktu.

zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika upoważnienie do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z

ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwe zakłócenia w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednakże nie ma gwarancji, że w określonym miejscu nie wystąpią zakłócenia instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można sprawdzić poprzez wyłączanie i włączanie produktu, zachęcamy użytkownika do podjęcia próby skorygowania zakłóceń poprzez jeden lub więcej z następujących środków.

powodować szkodliwe zakłócenia w komunikacji radiowej. Jednakże istnieją nie ma gwarancji, że w określonym miejscu nie wystąpią zakłócenia instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lub odbiór telewizji, który można sprawdzić poprzez obrócenie produktu

wyłączania i włączania, zachęcamy użytkownika do podjęcia próby skorygowania zakłóceń poprzez jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- W celu uzyskania pomocy należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Prawidłowa utylizacja

Niniejszy produkt podlega przepisom europejskim

Dyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci na kółkach przekreślony oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. To

dotyczy produktu oraz wszystkich akcesoriów oznaczonych tym symbolem.

Produktów oznaczonych w ten sposób nie wolno wyrzucać razem ze zwykłymi odpadami domowymi. Odpady te muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

1. Środki ostrożności

1.1 Środki ostrożności

Środowisko nie może zawierać żadnego gazu wybuchowego.

Musi być okablowane przez profesjonalny personel. W przeciwnym razie może spowodować porażenie prądem.

Przed wykręceniem odłącz zasilanie. W przeciwnym razie może to spowodować porażenie prądem.

Nie dotykaj żadnego portu sterującego, płyt wewnętrznych ani ich podzespołów elektronicznych, gdy prąd jest włączony. W przeciwnym razie może to spowodować porażenie prądem.

Upewnij się, że port uziemienia produktu jest prawidłowo podłączony zgodnie z krajowymi normami bezpieczeństwa elektrycznego lub innymi powiązanymi normami.

Nie dotykaj żadnej wewnętrznej płyty ani żadnego komponentu przez 10 minut po wyłączeniu zasilania. Przed wewnętrzną konserwacją płyty sprawdź, czy nie ma napięcia. W przeciwnym razie może dojść do porażenia prądem elektrycznym.

Zabrania się podłączania zasilania prądem zmiennym do portu wyjściowego produktu (U, V, W) lub innych portów sterujących z wyjątkiem Lk, Lb, Lz. W przeciwnym razie może to spowodować uszkodzenie falownika.

Ponieważ wewnętrzny układ scalony może zostać zniszczony przez ładunki elektrostatyczne, nie należy dotykać żadnych elementów PCB, IC lub IGBT bez żadnego zabezpieczenia.

W przeciwnym razie może to spowodować

nieznaną usterkę. Upewnij się, że żaden nieoczekiwany przewodnik, taki jak śruby, uszczelki itp., nie pozostał wewnątrz falownika podczas konserwacji. W przeciwnym razie może spowodować uszkodzenie falownika, a nawet

pożar. Jeśli podczas uruchamiania wystąpi przeciążenie, należy sprawdzić okablowanie i uruchomić ponownie.

Nie zatrzymuj maszyny poprzez odcięcie zasilania. Zasilanie może zostać odcięte po zatrzymaniu silnika.

Nie pozostawiaj falownika na słońcu. W przeciwnym razie może to spowodować uszkodzenie falownika.

1.2 Kontrola opakowań

Produkcja falowników serii A2 przechodzi rygorystyczne testy kwalifikacyjne.

Proszę sprawdzić uszkodzenia powstałe w wyniku dostawy oraz jej rodzaj specyfikacji podczas kontroli przesyłki.

Akcesoria: 1 falownik, 1 instrukcja obsługi. Jeśli

czegoś brakuje, skontaktuj się z lokalnym dealerem lub firmą Isacon centrum obsługi klienta.

2. Konfiguracja użytkownika

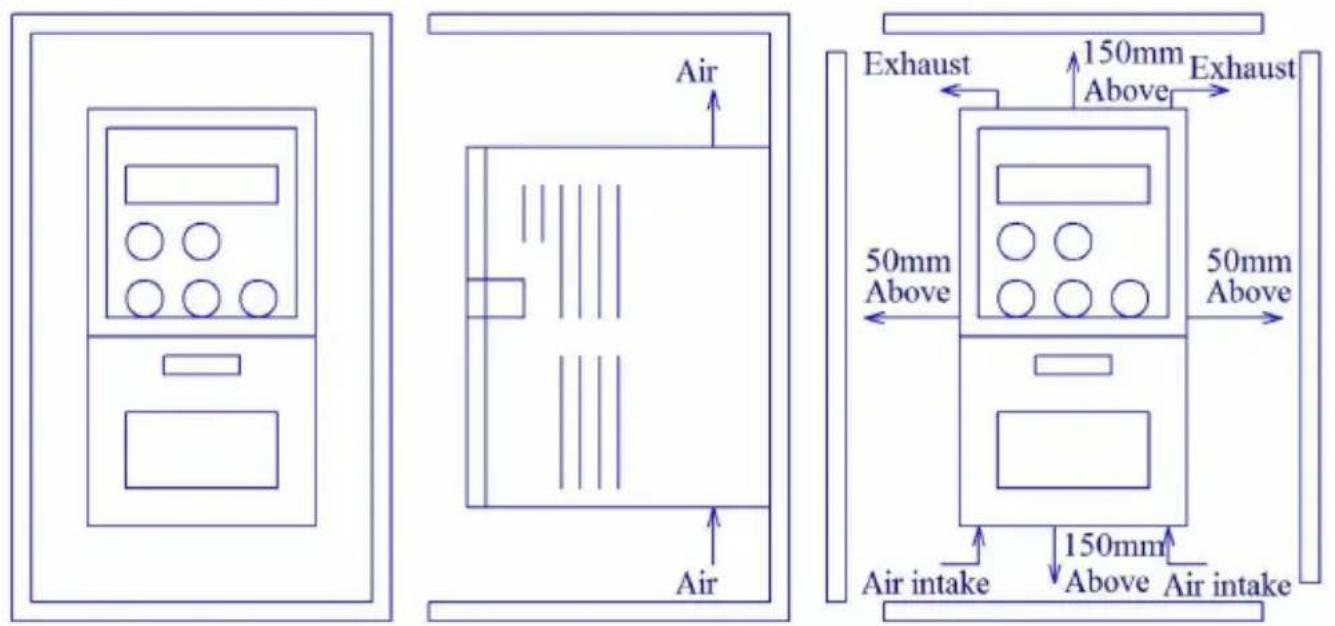

2.1 Wymagania środowiskowe

Brak gazów żrących, oparów i pyłu olejowego. Bez bezpośredniego światła słonecznego. Brak unoszącego się kurzu lub cząstek metalicznych.

Wilgotność powietrza 20%\~90%.

Wibracje < 5,8 m/s2 (0,6 g). Brak zakłóceń

elektromagnetycznych. Temperatura: -10°C 50°C ,

upewnij się, że wentylacja jest odpowiednia, jeśli

temperatura jest wyższa niż 40°C.

Bez gazów, cieczy i ciał stałych łatwopalnych lub wybuchowych. W przypadku niestandardowych zastosowań należy używać szafy elektrycznej lub zdalnego sterowania środowiskiem. Zapewnij odpowiednią wentylację.

2.2 Miejsce instalacji

2.3 Podstawowe okablowanie

Istnieją dwie części okablowania: pętla główna i pętla sterująca. Proszę, podłącz prawidłowo zgodnie z poniższymi dwoma rysunkami.

Rysunek okablowania (jednofazowy)

C

B

Port pętli głównej

Port pętli sterującej

Nazwa portu	Opis
L.N.	Wejście zasilania jednofazowego.
UVW	Trójfazowe porty wyjściowe prądu przemiennego mogą być podłączone jedynie do obciążeń o charakterze czysto rezystancyjnym lub indukcyjnym, takich jak silniki lub grzejniki elektryczne.

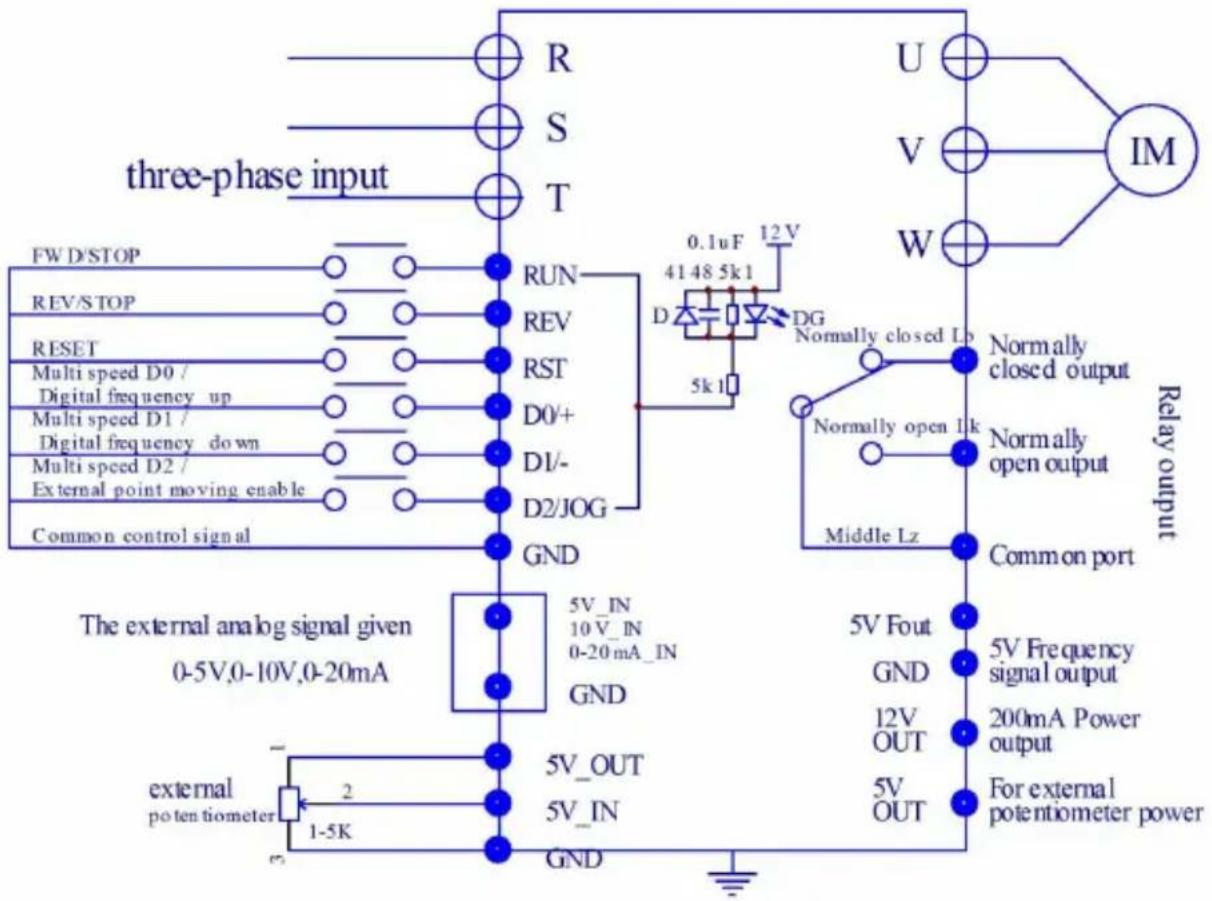

Rysunek okablowania (trójfazowy)

Port pętli głównej

Port pętli sterowania

Nazwa portu Opis
RST	Jednofazowe zasilanie 220 V, złącza R i T.Trójfazowe złącze zasilania 220V RT. , S ,Specyfikacja napię cia: 8xxx, wejście jednofazowe 220 połączenie R i T
UVW	Trójfazowe porty wyjściowe prądu przemiennego można podłączyć tylko do czystego obciążenie rezystancyjne lub indukcyjne, takie jak silniki lub grzejnik elektryczny.

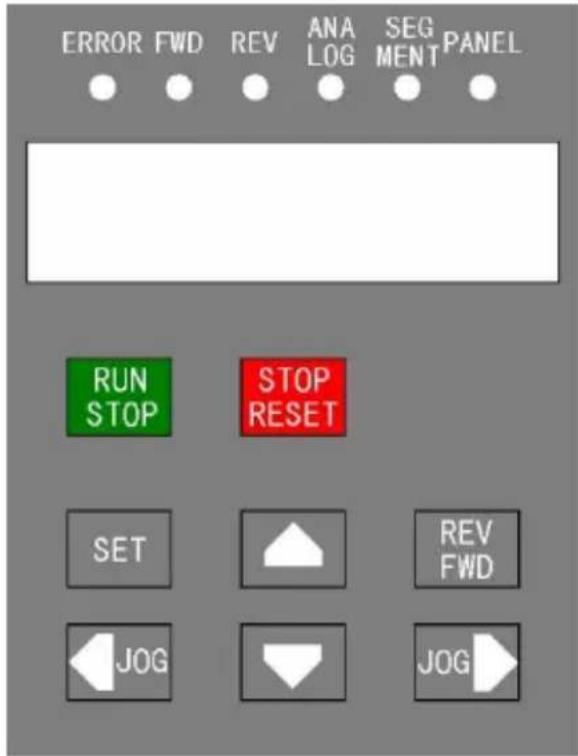

3. Panel sterowania

Przycisk	Opis
URUCHOM STOP Przełączanie mię dzy stanem uruchomienia i zatrzymania za pomocą pojedynczego naciśnię cia.
ZATRZYMAJ WYDARZENIE	Naciśnię cie tego przycisku ma różne znaczenia różne tryby: 1. jeśli falownik działa, zatrzymaj; 2. Jeśli wystąpi usterka, falownik zostanie reset; 3. Jeśli jest obsługiwany w menu, powraca do menu nadrzę dne.
OBRÓT SILNIKA	Zmień kierunek falownika. Działa również podczas czas wykonania.
USTAWIĆ	Wejdź w tryb menu. Jeśli jest na elemencie, dane bę dą zapisane i wyświetlone zostanie menu niższego poziomu.
	Zmień elementy menu lub zmodyfikuj parametr dane.
	Zmień zawartość menu i wskaż ruch w panelu.
Potencjometr Zmiana czę stotliwości działania.
Treść	Opis
BŁĄD	Wskaźnik błę du.
Przód	Wskaźnik obrotu zgodnie z ruchem wskazówek zegara.
OBRÓT SILNIKA	Wskaźnik obrotu w kierunku przeciwnym do ruchu wskazówek zegara.
ANALOGOWY Wskaźnik czę stotliwości wejścia analogowego.
SEGMENT Wskaźnik czę stotliwości wejściowej segmentu.
PŁYTA	Wskaźnik czę stotliwości wejściowej panelu.
Cyfrowa tuba	Czę stotliwość czasu pracy falownika. Jeśli falownik się zatrzyma, miga. Dane wyświetlane są za pomocą danych „Pn01”.

4. Metoda ustawiania parametrów

4.1 Zestaw parametrów i modyfikacja

Ustaw parametr, gdy falownik jest zatrzymany, a parametr nie jest zablokowany (Pn32=1). Najpierw wejdź do menu ustawień parametrów, naciskając przycisk „SET”. Po drugie, naciśnij przycisk / , aby wybrać konkretny element. Po trzecie, naciśnij ponownie przycisk „SET”, aby wprowadzić element. Po czwarte, naciśnij przycisk / aby wybrać konkretny bit i nacisnąć / aby zmodyfikować wartość. Na koniec naciśnij przycisk „SET”, aby zapisać nowy parametr lub naciśnij przycisk „STOP”, aby menu nadrzędne bez zapisywania.

Naciśnij przycisk „SET”, aby zapisać nowy parametr lub naciśnij przycisk

„STOP" do menu nadrzędnego bez zapisywania.

4.2 Powiadomienie o przycisku

Podczas modyfikowania parametrów naciśnij i przytrzymaj przycisk / , aby zmienić bieżący numer. bit pamiędzy 0-9.

1. Tabela parametrów konfiguracji

Przedmiot	OpisModyfikuj przyciskiemlub	ZakresModyfikuj przyciskiemlub	Wartość domyślna
			Domyślny(3)	Domyślny(6)
Numer 01	Domyślny wyświetlacztreść	1—30000	1	1
Pn 02	Pierwsze uruchomienieczę stotliwość według panelu lubinna metoda	0,01–400,00,00 400 Hz	50
Pn 03	Źródło środowiska wykonawczegoczę stotliwość	1–7	2	1
Pn 04	Źródło środowiska wykonawczegorozkaz	1–2	1	1
Pn 05	zgodnie z ruchem wskazówek zegara/przeciwnie do ruchu wskazówek zegara wyłącz	1–3	3	3
Pn 06	Metoda zatrzymaniafalownik	1–2	2	2
Pn 07	Zacznij od nowasygnał zewnę trzny	1–2	1	1
Pn 08 Czas przyspieszania		000,01S–50,00S 50S		10s
Pn 09 Czas zwalniania		000,01S–50,00S 50S		10s
Pn10	Maksymalny czas działaniaczę stotliwość	000,10 Hz400,00 Hz	400Hz 50Hz
Pn11	Minimalny czas działaniaczę stotliwość	000,10 Hz400,00 Hz	1,5 Hz	1,5 Hz
Pn 12	Moc silnikaczę stotliwość	010,00 Hz-400,00 Hz	400Hz 50Hz

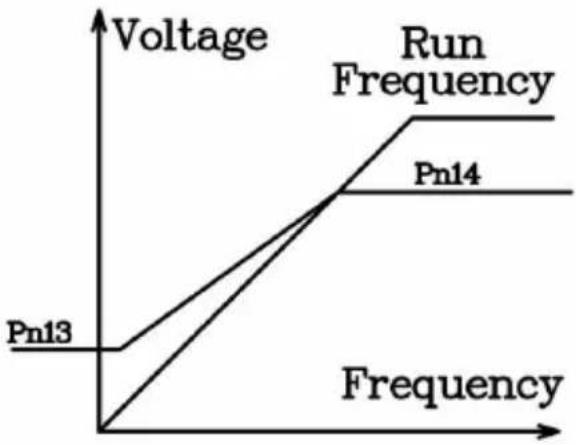

Pn 13 Kompensacja momentu obrotowego 0,0—4,0		0,0	0,0
Pn 14	Kompensacja momentu obrotowego czę stotliwość	0,01 Hz—600,00 Hz	500Hz 80Hz
Pn 15	Rozruch hamowania prądem stałym woltaż	1 V—100 V	30V	30V
Pn 16	Rozruch hamowania prądem stałym czas	000,00S—650,00 tys.	0S	0S
Pn 17	Zatrzymaj hamowanie prądem stałym woltaż	1 V—100 V	30V	30V
Pn 18 Zatrzymanie czasu hamowania prądem stałym		000,00S—650,00 tys.	0S	0S
Pn 19	Źródło prę dkości wielosegmentowej 0	1—5	1	1
Pn20	Prę dkość wielosegmentowa 1 czę stotliwość	000,10 Hz—400,00 Hz	10	10
Pn21	Prę dkość wielosegmentowa 2 czę stotliwości	000,10 Hz—400,00 Hz	20	20
Pn22	Prę dkość wielosegmentowa 3 czę stotliwości	000,10 Hz—400,00 Hz	30	30
Pn23	Prę dkość wielosegmentowa 4 czę stotliwości	000,10 Hz—400,00 Hz	40	40
Przedmiot	OpisModyfikuj przyciskiem lub	Zakres Modyfikuj wedługprzycisk lub	Wartość domyślna
			Domyślny(3)	Domyślny(6)
Pn24	Wielosegmentowypre dkość 5 czę stotliwość	000,10 Hz—400,00 Hz	50	50
Pn25	Wielosegmentowypre dkość 6 czę stotliwość	000,10 Hz—400,00 Hz	60	60
Pn26	Wielosegmentowypre dkość 7 czę stotliwość	000,10 Hz—400,00 Hz	70	70
Pn27	Ruch punktowyczę stotliwość	000,10 Hz—400,00 Hz	10Hz	10Hz
Pn28	Wybór przekaźnikawyjście	1—6	3	3

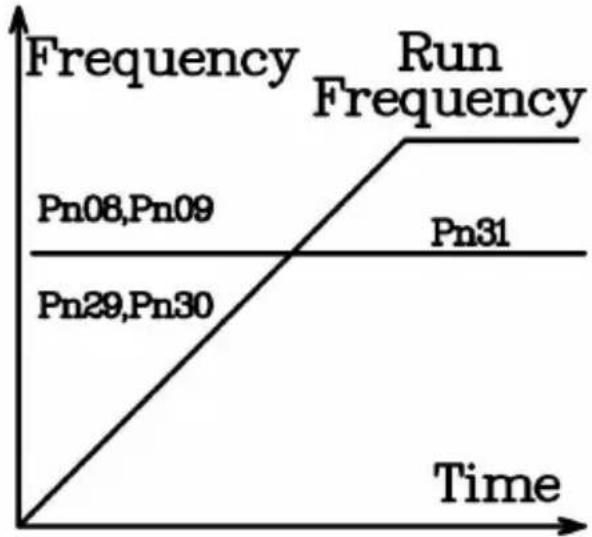

Pn 29	2. przyspieszenieczas	000,01 sek.—650,00 sek.	2S	2S
Numer 30	2. spowolnienieczas	000,01 sek.—650,00 sek.	2S	2S
Pn31	2. spowolnienieczę stotliwość zatrzymania	000,01 Hz—400,00 Hz 1 Hz		1 Hz
Pn32	Parametrkierownictwo	1—6	1	1
Pn 33 Wersja oprogramowania		32029	*****	*****
Pn34	Automatyczne odzyskiwanie podczasnagle stracił moc	0–99 Hz	0	0
Pn 35 Data produkcji		*	*****	*****

Szczegółowy opis każdego elementu znajduje się w rozdziale 7.

Uwaga: Jeżeli podczas zwalniania wystąpi przepięcie, urządzenie zatrzyma się.

Notatka:

Jeżeli podczas zwalniania wystąpi przepięcie, falownik zatrzyma się

zwalnianie, aż napięcie powróci do normalnego poziomu. Jeśli lepiej

Jeśli konieczne jest spowolnienie, należy przełączyć się na falownik z hamowaniem.

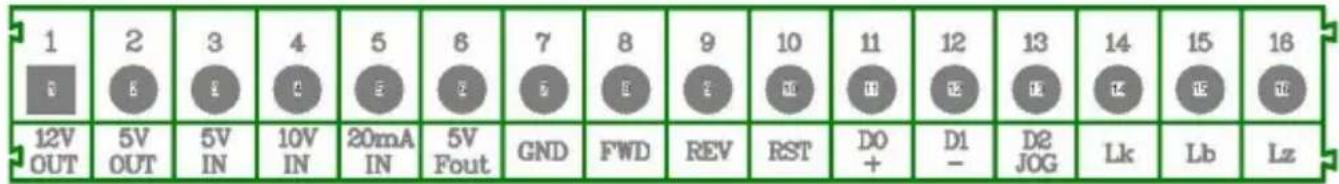

6. Opis portów sterujących

Nazwa portu	Opis portu
WYJŚCIE 12V	Wyjście 12 V, maksymalny prąd 200 mA.
WYJŚCIE 5V	Wyjście 5V, maksymalny prąd 50mA.
Wejście 5V	Wejście 5V, wejście analogowe, z maksymalnym efektywnym napię ciem 5V, nie wie cej niż 6V
Wejście 10V	Wejście 10 V, wejście analogowe, z maksymalnym efektywnym napię ciem 10 V, nie wie cej niż 12 V
Wejście 20mA	Wejście 20mA, wejście analogowe, z maksymalną efektywną walutą 20mA, nie wie cej niż 25mA
Błąd 5 V	Sygnał wyjściowy czę stotliwości, maksymalne napię cie wyjściowe 5V
GND	Źródło zasilania masą 0V.
Przód	Zewnę trzne wejście obrotu w prawo
OBRÓT SIJNKA	Zewnę trzne wejście obrotu przeciwnie do ruchu wskazówek zegara
RST	Zewnę trzny sygnał resetu
D0 +	Wielosegmentowe wejście prę dkości D0, zewnę trzny sygnał „+” oznacza ruch punktu zgodnie z ruchem wskazówek zegara
D1 -	Wielosegmentowe wejście prę dkości D1, zewnętr trzny sygnał „-” oznacza ruch punktu przeciwnie do ruchu wskazówek zegara
D2 JOG	Wielosegmentowe wejście prę dkości D2, wejście sygnału włączającego zewnętr trznego
Łk	Przekaźnik WŁ.
Funt	Przekaźnik wyłączony
Lz	Przekaźnik WŁ./WYŁ.

7. Opis parametrów konfiguracji

Pn 01 Domyślna zawartość wyświetlacza: 1—30000

RUN: 1 oznacza, że wyświetli często stotliwość czasu pracy

W przeciwnym wypadku wyświetla prę dkość synchronizacji silnika.

2—30000 to prę dkość synchronizacji silnika

STOP: wyświetli czę stotliwość podaną przez sygnał zewnę trzny.

Pn 02 Czę stotliwość początkowego uruchamiania za pomocą panelu lub innej metody

Zakres: 000,01 Hz - 400,00 Hz, początkowe dane panelu i

czę stotliwość sygnału zewnę trznego podczas uruchamiania.

Pn 03 Źródło czę stotliwości czasu pracy z zakresem: 1—7

2 Przycisk panelu1 Potencjometr

1. Zewnę trzny sygnał 0-5V

4 Zewnę trzny sygnał 0-10V

1. Zewnę trzny sygnał 0-20mA

6 Zewnę trzny sygnał cyfrowy

7 Sygnał wielosegmentowy

Pn 04 Źródło polecenia wykonawczego z zakresem: 1—2

1 Sterowanie przyciskami na panelu

2 Sterowanie sygnałem zewnętrznym

Pn 05 zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara wyłącz z zakresem: 1—3

1 w prawo tylko włącz 2 w lewo tylko włącz

3 zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara włącz

Pn 06 Metoda zatrzymania falownika z zakresem: 1—2

1 zatrzymanie samoistne 2 zatrzymanie przez zwalnianie

Pn 07 Ponowne uruchomienie sygnałem zewnętrznym z zakresu: 1—2

1 wyłącz 2 włącz

Opis: gdy zasilanie jest włączone, zewnętrzna operacja sygnału jest dozwolona na efektywny start.

Pn 08 Czas przyspieszania w zakresie: 000,01 s-650,00 s

Przyspieszenie czasu (od 0Hz do Pn10). 12

Pn 09 Czas zwalniania w zakresie: 000,01 s-650,00 s

Czas zwalniania (od Pn10 do 0Hz).

Pn 10 Maksymalna częstotliwość pracy w zakresie 000,10 Hz

400,00 Hz

Maksymalna częstotliwość wyjściowa falownika.

Pn 11 Minimalna częstotliwość pracy w zakresie 000,10 Hz

400,00 Hz

Jeżeli częstotliwość z polecenia jest niższa od tej wartości, falownik zatrzyma się.

nie odzyska sprawności dopóki częstotliwość poleceń nie wzrośnie do tej wartości.

Pn 12 Częstotliwość znamionowa silnika w zakresie: 010,00 Hz–400,00 Hz

Służy do modyfikacji krzywej V/F.

Pn 13 Kompensacja momentu obrotowego z zakresem: 0,0—4,0

Duży parametr może spowodować uszkodzenie silnika.

Częstotliwość kompensacji momentu obrotowego Pn14: 0,01 Hz — 400,00 Hz

Falownik nie zapewnia kompensacji momentu obrotowego, jeśli czas pracy częstotliwość jest większa od tej wartości.

Pn 15 Napięcie początkowe hamowania DC: 1 V—100 V

Dzięki odpowiedniemu dostrojeniu tego parametru silnik może uruchomić się normalnie od pełnej mocy. stan zatrzymania bez żadnych utrudnień spowodowanych swobodnym ruchem silnika i kierunek obrotu.

Pn 16 Czas hamowania prądem stałym przy rozruchu: 000,00 s—650,00 s

Czas hamowania prądem stałym przed uruchomieniem silnika, aby zapewnić jego uruchomienie ze stanu całkowitego zatrzymania.

Pn 17 Zatrzymanie napięcia hamowania DC: 1 V—100 V

Napięcie hamowania podczas hamowania prądem stałym w celu zapewnienia pełnego hamowania silnika zatrzymanego w czasie hamowania.

Pn 18 Czas hamowania DC: 000,00 s—650,00 s

Czas hamowania prądem stałym zapobiegający ruchowi ślizgowemu po zatrzymaniu.

Pn 19 Źródło prędkości wielosegmentowej 0:1—5

Tryb prędkości wielosegmentowej 0-segmentowe źródło częstotliwości:

1 Potencjometr

2 Przycisk panelu

1. Zewnętrzny sygnał 0-5V

4 Zewnętrzny sygnał 0-10V

1. Zewnętrzny sygnał 0-20mA

Pn 20 Prędkość wielosegmentowa 1 częstotliwość: 000,10 Hz—400,00 Hz

Tryb prędkości wielosegmentowej, częstotliwość 1-segmentowa

Pn 21 Prędkość wielosegmentowa 2 częstotliwość: 000,10 Hz—400,00 Hz Tryb prędkości wielosegmentowej Częstotliwość 2-segmentowa Pn 22 Prędkość wielosegmentowa 3 częstotliwość: 000,10 Hz—400,00 Hz Tryb prędkości wielosegmentowej 3-segmentowa częstotliwość Pn 23 Prędkość wielosegmentowa 4 częstotliwość: 000,10 Hz—400,00 Hz Tryb prędkości wielosegmentowej Częstotliwość 4-segmentowa Pn 24 Prędkość wielosegmentowa 5 częstotliwości: 000,10 Hz—400,00 Hz Tryb prędkości wielosegmentowej Częstotliwość 5-segmentowa Pn 25 Wielosegmentowa prędkość 6 częstotliwości: 000,10 Hz—400,00 Hz Wielosegmentowy tryb prędkości 6-segmentowa częstotliwość Pn 26 Wielosegmentowa prędkość 7 częstotliwość: 000,10 Hz—400,00 Hz Wielosegmentowy tryb prędkości 7-segmentowa częstotliwość Pn 27 Częstotliwość ruchu punktu: 000,10 Hz—400,00 Hz Częstotliwość ruchu punktu

Pn 28 Wybór wyjścia przekaźnikowego: 1—6 1 Zatrzymanie falownika 2 Uruchomienie falownika 3 Błąd falownika 4 Częstotliwość wzrasta 5 Częstotliwość maleje 6 Częstotliwość osiągnięta Jeżeli warunek wyjściowy jest spełniony, stany WŁ./WYŁ. są odwrócone.

Pn 29 2. czas przyspieszania: 000,01 s-650,00 s

1. czas przyspieszania

Pn 30 2. czas zwalniania: 000,01 s-650,00 s

1. czas zwalniania

Pn 31 2. częstotliwość zatrzymania zwalniania: 000,10 Hz—400,00 Hz Gdy częstotliwość czasu pracy jest większa od tej wartości, przyspieszenie/

czas zwalniania jest zdefiniowany przez Pn08, Pn09

Jeżeli częstotliwość czasu pracy jest mniejsza od tej wartości, czas przyspieszania/zwalniania jest definiowany przez Pn29, Pn30

Jak pokazano na rysunku:

Pn 32 Zarządzanie parametrami: 1—3 1 włączanie

modyfikacji 3 inicjalizacja dla

2 modyfikacja wyłączona

parametrów 400 Hz 4 odczyt parametru

inicjalizacji OEM 5 zapis parametru inicjalizacji

OEM 6 inicjalizacja dla parametrów 50 Hz

Uwaga: hasło dla parametru OEM to: 61633

Pn 33 Wersja oprogramowania

Pn 34 Automatyczne odzyskiwanie w przypadku nagłej utraty zasilania 0 wyłączenie tej funkcji 99 oznacza automatyczne odzyskiwanie w nieskończoność, zaczynając od niskiej częstotliwości Inna wartość:

Jeżeli podczas pracy wskaźnik wyświetla LU-X (dowolny kod), a źródło zasilania powróci w ciągu 2 sekund, falownik uruchomi się ponownie i zmniejszy częstotliwość pracy o wartość czasu (czasów) podnapięcia równą częstotliwości tego składnika (Hz).

Maksymalny czas utraty mocy wynosi 2,5 s. Po przekroczeniu tego czasu, zostanie to uznane za przepięcie bez żadnej funkcji automatycznego odzyskiwania.

Pn 35 Data produkcji

1. Przykłady działania 8.1 Działanie za pomocą

panelu Pn 04 = 1 (polecenie z

panelu), Pn 03 = 1 (częstotliwość z potencjometru)

Naciśnij przycisk „RUN” na panelu, falownik uruchomi się, a kontrolka pracy zaświeci się.

Naciśnij przycisk ponownie, a falownik zatrzyma się.

8.2 Działanie za pomocą sygnału zewnętrznego

Pn 04=2 (polecenie z portu „FWD/REV“)

Pn 03=3 (częstotliwość z portu „5V”)

8.3 Prędkość wielosegmentowa Pn

04=2 (polecenie z portu „FWD/REV“)

Pn 03=7 (częstotliwość z wielosegmentu 0-7)

8.4 Przesunięcie punktu przez

panel Polecenie (Pn 04) musi pochodzić z panelu (=1). Częstotliwość (Pn 03) musi być określona przyciskiem (=2). Po zatrzymaniu falownika naciśnij przycisk „”, aby przesunąć punkt zgodnie z ruchem wskazówek zegara i „”, aby przesunąć punkt przeciwnie do ruchu wskazówek zegara.

8.5 Przesunięcie punktu za pomocą sygnału

zewnętrznego Command (Pn 04) musi pochodzić z portu „FWD/REV” (=2).

Częstotliwość (Pn 03) musi pochodzić z zewnętrznego portu cyfrowego (=6). Po zatrzymaniu falownika podłącz „D0” i „JOG” do „GND”, aby wskazać ruch

zgodnie z ruchem wskazówek zegara, podłącz „D1” i „JOG” do „GND”, aby wykonać ruch w kierunku przeciwnym do ruchu wskazówek zegara.

9. Komunikat o błędzie i diagnostyka usterek

9.1 Tabela błędów

Wyświetl Znaczenie		Przyczyna	Diagnoza
LUB - o	Przepię cie	Przepię cie źródła zasilania	Sprawdź napię cie zasilania źródło
ja-ty	Przyśpieszenie przepię cie	Przepię cie źródła zasilania	Sprawdź napię cie zasilania źródło
LUB - d	Nadmierne napię cie zwalniania	Przepię cie źródła zasilania lub duża bezwładność	Przepię cie źródła zasilania, wydłużenie czasu zwalniania, dodanie elementów hamulca
Twój	Stan stacjonarny Przepię cie	Przepię cie źródła zasilania	Sprawdź napię cie zasilania źródło
LU - o	Stan zatrzymania niedostatecznego napię cia	Niedobór napię cia źródła zasilania	Sprawdź napię cie zasilania źródło
LU-ty	Niedostateczne napię cie przyspieszenia	Niedostateczne napię cie źródła zasilania, krótki czas przyspieszania	Sprawdź napię cie źródła zasilania, zwiększ czas przyspieszania
LU - zm	Podnapię cie zwalniające	Niedobór napię cia źródła zasilania	Sprawdź napię cie zasilania źródło
LU -r	Podnapię cie w stanie ustalonym	Zbyt niskie napię cie źródła zasilania lub duża bezwładność	Sprawdź napię cie źródła zasilania, zmniejsz obciążenie
OC-o	Zatrzymajmy nadmierna walutę państwową	Awaria komponentu, zakłócenia	Naciśnij „RESET”. Jeśli sytuacja się powtórzy, komponent ulegnie awarii.
Wyświetl Znaczenie		Przyczyna	Diagnoza
OC-u	Nadmierna waluta przyspieszenia	Krótki czas przyspieszania lub awaria podzespołu	Zwiększ czas przyspieszania
OC-d	Zmniejszenie prę dkości nadmierna waluta	Mały czas zwalniania lub awaria podzespołu	Zwiększ czas zwalniania
OC-r	Nadmierna waluta w stanie ustalonym	przeciążenie lub awaria komponentu	Sprawdź obciążenie silnika
OT -o	Przegrzanie podczas postoju	Wysoka temperatura otoczenia lub awaria czujnika temperatury	Sprawdź czy temperatura powietrza przekracza 50 stopni, sprawdź podłączenie CZ55
OT-ty	Przegrzanie podczas przyspieszania	Wysoka temperatura otoczenia, krótki czas przyspieszania	Sprawdź czy temperatura powietrza przekracza 50 stopni, zwiększ czas przyspieszania
OT - zm	Przegrzanie podczas zwalniania	Wysoka temperatura otoczenia, krótki czas zwalniania	Sprawdź czy temperatura powietrza przekracza 50 stopni, zwiększ czas hamowania
ST -r	Przegrzanie w stanie ustalonym	Wysoka temperatura otoczenia, przeciążenie	Sprawdź czy temperatura powietrza przekracza 50 stopni, sprawdź przeciążenie

9.2 Inna nieoczekiwana usterka 1.

Falownik działa normalnie, ale nie ma wyjścia 2. Awaria wewnętrznego

bezpiecznika 3. Awaria

wewnętrznego modułu napędowego

10. Konserwacja i naprawa Ze względu na

wpływ środowiska, takiego jak temperatura, wilgotność, kurz i wibracje itp. oraz starzenie się podzespołów, falownik może czasami ulec awarii. Dlatego wymaga okresowej konserwacji i naprawy.

Uwaga: przed przystąpieniem do prac konserwacyjnych lub naprawczych należy sprawdzić następujące elementy.

W przeciwnym razie może dojść do porażenia prądem.

1. Źródło zasilania jest odcięte.
2. Wskaźnik na panelu jest wyłączony.
3. Konserwacją zajmują się profesjonaliści.

10.1 Codzienna konserwacja i naprawa Falownik

musi być zainstalowany w standardowym środowisku zgodnie z niniejszą instrukcją. Podczas pracy mogą wystąpić pewne nieoczekiwane sytuacje.

Proszę wykonywać codzienne prace konserwacyjne zgodnie z poniższą tabelą. Utrzymuj dobre środowisko pracy, rejestruj codzienne dane i wykrywaj przyczyny usterek na wczesnym etapie. Może to wydłużyć żywotność falownika.

	Sprawdzać			KryteriumPrzedmiot
	Treść	Metoda okresu
środowisko	(1) temperatura, wilgotność(2) kurz, woda(3) gaz żrący	kiedykolwiek	(1) termometr, higrometr (2) zegarek (3) zapach	(1) zakres temperatur 10°C +40°C (2) jakikolwiek ślad wody(3) zapach
falownik	(1) ciepło, wibracje(2) hałas	kiedykolwiek	(1) dotknij muszli(2) dźwię k	(1) stałe drgania, normalna temperatura (2) dźwię knienormalny
silnik	(1) ciepło(2) hałas	kiedykolwiek	(1) dotyk (2) dźwię k	(1) nieprawidłowe nagrzewanie(2) nieprawidłowy dźwię k

10.2 Konserwacja okresowa

Falownik wymaga okresowej konserwacji co 1 lub 3 miesiące, w zależności od środowiska pracy. - 23 -

Uwaga: Konserwacja maszyny lub wymiana podzespołów muszą być wykonywane przez profesjonalistów. Jeśli wewnątrz maszyny pozostaną metalowe przedmioty, takie jak śruby lub podkładki, może to spowodować śmiertelne uszkodzenie falownika!

Sprawdź przedmioty:

1. Czy śruby portu sterującego są luźne, czy nie; 2. Czy port pętli

głównej jest luźny, czy nie. Czy są jakieś oznaki przegrzania w linii pętli głównej; 3. Czy są jakieś urazy w kablu zasilającym i sterującym.

Szczególnie sprawdź skórę rabusiów w kontakcie z innym metalem; 4. Czy bandaż izolacyjny kabla zasilającego jest luźny; 5. Użyj odkurzacza, aby wyczyścić

kurz na pokładzie i kanale wentylacyjnym; 6. Jeśli silnik wymaga

sprawdzenia, odłącz przewód silnika od portu U, V, W falownika. W przeciwnym razie może to spowodować śmiertelne uszkodzenie falownika.

Uwaga: Falownik przeszedł już test ciśnieniowy. Każdy niewłaściwy test może spowodować śmiertelne uszkodzenie falownika!

10.3 Wymiana często zużywających się części

Części zużywające się obejmują wentylator chłodzący i kondensator elektrolityczny filtra, których

żywotność zależy od środowiska i obciążenia. Gdy temperatura wynosi 25°C, żywotność

wentylatora chłodzącego wynosi 20\~40Kh, a kondensatora 30\~50Kh. Użytkownik może sam

zdecydować, kiedy wymienić te elementy.

1. Wentylator

chłodzący Przyczyna uszkodzenia: zużycie łożyska, starzenie się wentylatora, środowisko o dużym zapyleniu

Kryterium: pęknięcia wentylatorów, nienormalne wibracje w czasie

pracy. 2. Kondensator elektrolityczny

filtra Przyczyna uszkodzenia: wysoka temperatura otoczenia, częste zmiany obciążenia, długotrwałe pełne obciążenie.

Kryterium: wyciek cieczy, nieprawidłowa pozycja zaworu bezpieczeństwa, pomiar pojemności.

10.4 Magazyn falownika

Środki ostrożności podczas przechowywania falownika:

1. Nie można przechowywać go w miejscach o wysokiej temperaturze, wilgotnych, zakurzonych, w obecności pyłu metalowego, gazów żrących.
2. Przyspieszy starzenie się kondensatora podczas długotrwałego przechowywania.

Upewnij się, że włączasz falownik raz w roku. Czas działania nie może

być krótszy niż 8 godzin. A napięcie wejściowe wzrasta powoli do wartości znamionowej.

10.5 Gwarancja

Zasięg: sam falownik;

Jeśli wystąpi któraś z poniższych sytuacji, Isacon udzieli gwarancji:

Wszelkie usterki i uszkodzenia powstają w trakcie standardowego użytkowania w ciągu 18 miesięcy.

Po upływie 18 miesięcy Isacon będzie pobierał opłaty za konserwację i naprawy;

Jeśli zdarzy się jakaś sytuacja, nawet po 18 miesiącach, Isacon nadal będzie mógł

pobrać opłatę za konserwację i naprawę:

A. uszkodzenia powstałe na skutek niewłaściwej obsługi; B. szkody spowodowane przez nieprawidłowe napięcie i klęskę żywiołową, np. pożar i powodzie itp.; C. zastosowanie falownika w przypadku niestandardowego użytkowania. Koszty mogą być naliczane zgodnie z listą podaną w umowie lub jako koszt rzeczywisty.

11. Opis typu

11.1 Opis typu

A2-xxxxB

A2 to seria VFD,

xxxx Poziomy mocy i napięcia.

B to jednostka hamulcowa

11.2 Opis mocy

1XXX 1:wejście 3-fazowe 220 V, wyjście 3-fazowe 220 V
2XXX	2: wejście 1 faza 220 V, wyjście 3 fazy 220 V
3XXX	3: wejście 3-fazowe 380 V, wyjście 3-fazowe 380 V
5XXX	5: wejście 1 faza 220 V, wyjście 3 fazy 380 V
6XXX	6: wejście 1 faza 380 V, wyjście 3 fazy 380 VUwaga: wejście trójfazowe może być
8XXX	również. 8: wejście 1-3 fazowe 220 V, wyjście 3 fazowe 220 V
XXX	Specyfikacja mocy:
007	0,75 kW
015	1,5 kW
300	30kW

11.3 Przykłady modeli

A2-2022	wejście jednofazowe 220, wyjście trójfazowe 220, 2,2 kW
A2-2022B,	wejście jednofazowe 220, wyjście trójfazowe 220, 2,2 kW, z jednostką hamującą.
A2-3075	wejście trójfazowe 380, wyjście trójfazowe 380, 7,5 kW
A2-3075B	wejście trójfazowe 380, wyjście trójfazowe 380, 7,5 kW, z jednostką hamującą.

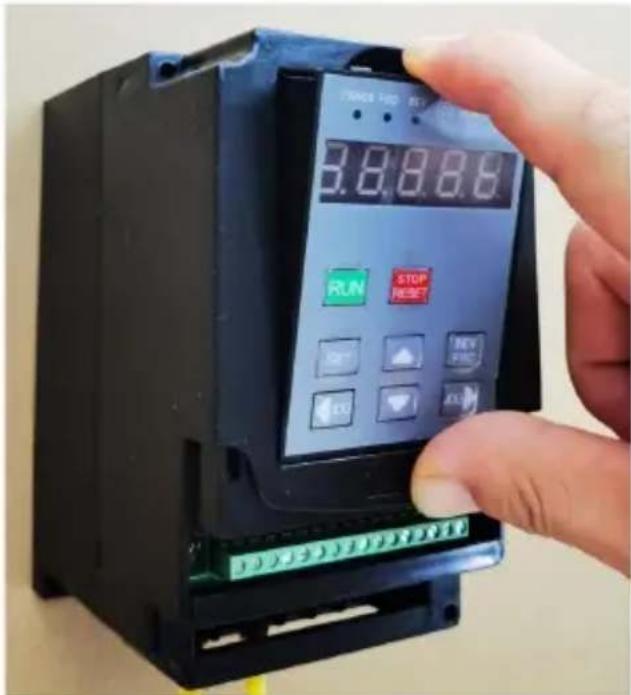

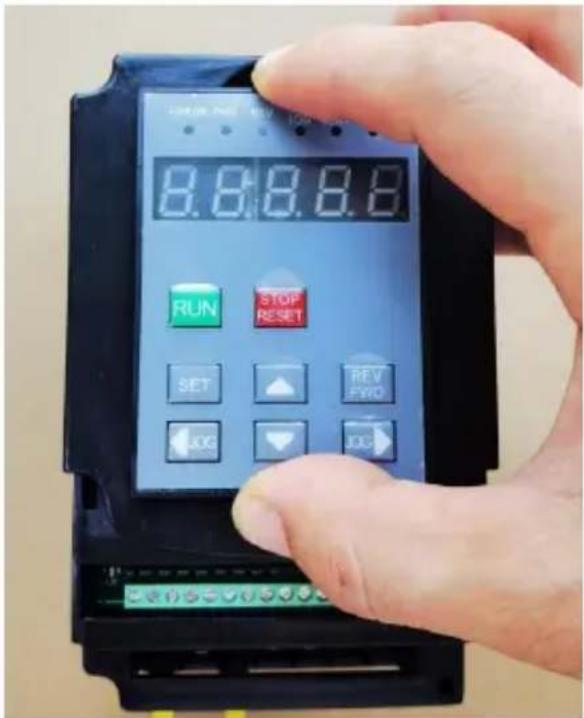

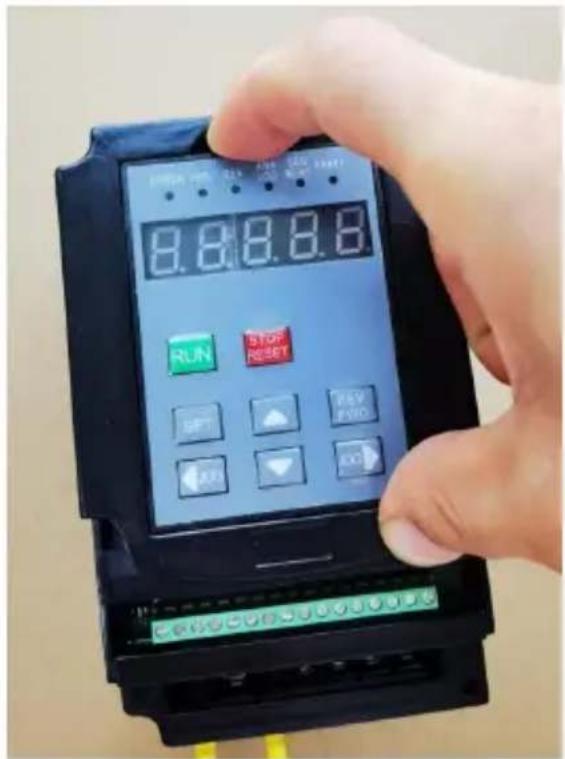

Metoda usuwania klawiatury bez podłączania przewodu Krok 1

Krok 2

Podnieś szczelinę między palcami

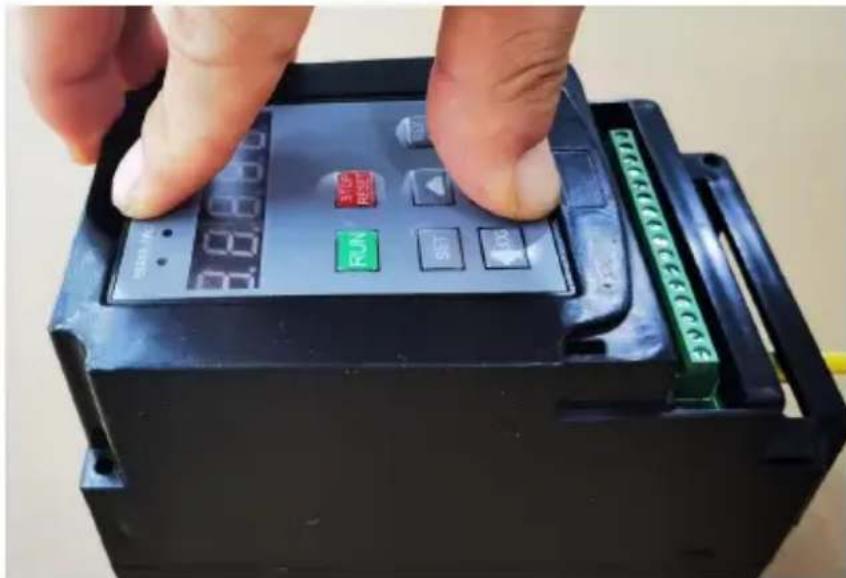

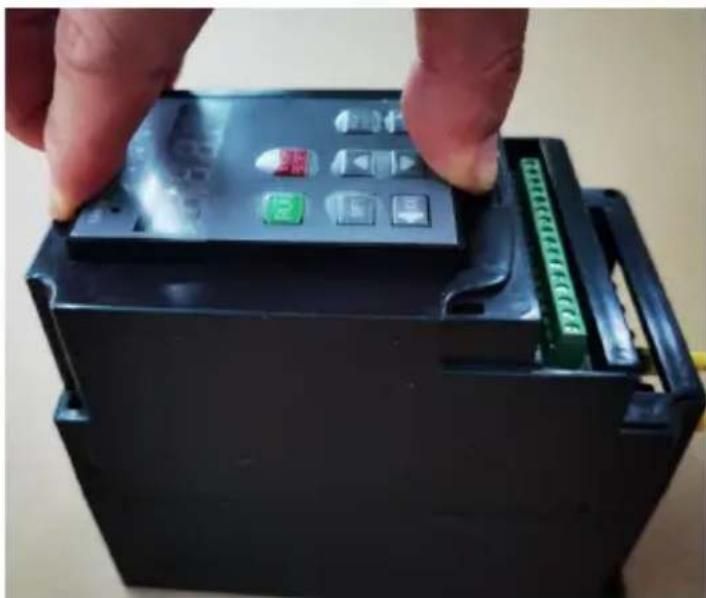

Sposób instalacji klawiatury bez przewodu łączącego Krok 1

Połóż ją poziomo na tej samej wysokości po obu stronach palców.

Naciśnij oba palce z tą samą siłą w tym samym czasie

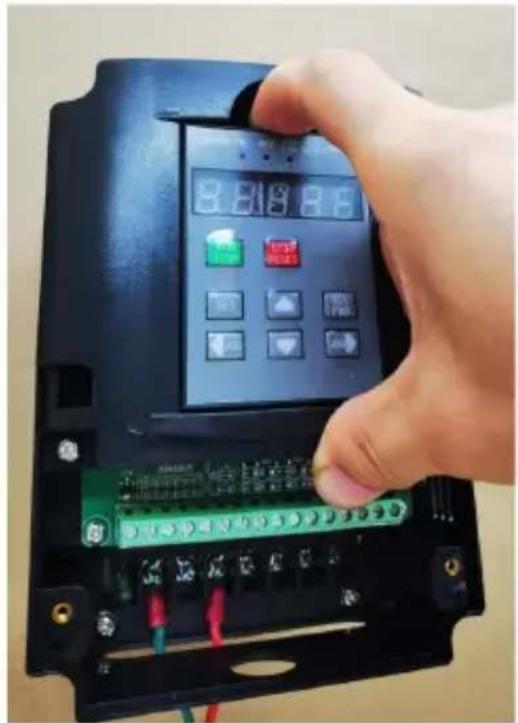

Metoda demontażu klawiatury z przewodem łączącym

Krok 1

Krok 2

Podnieś szczelinę między palcami

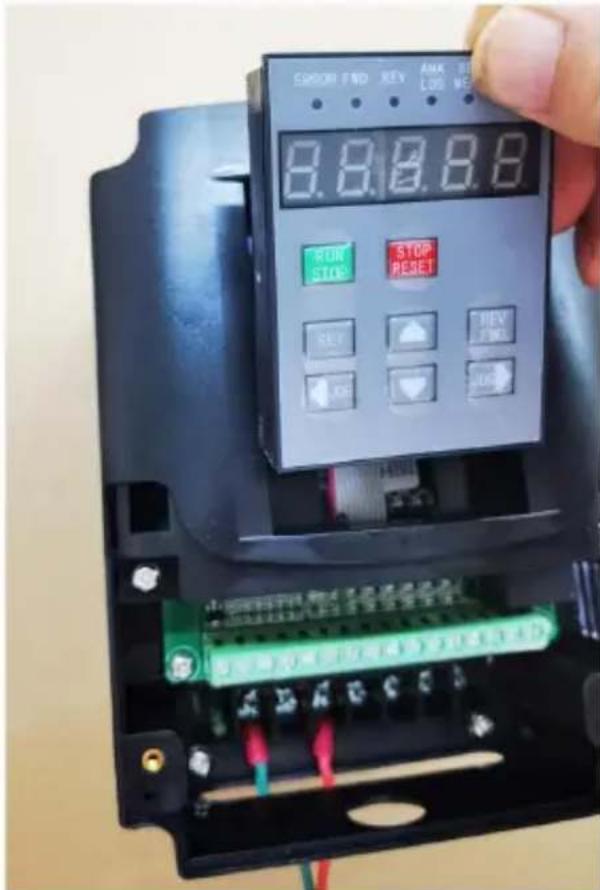

Sposób instalacji klawiatury z przewodem łączącym. Krok 1: Włóż

ją ukośnie. Najpierw włóż ją do końca po stronie z przewodem.

Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
