GEBRUIKSAANWIJZING SG-220V-110V-12VMC Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

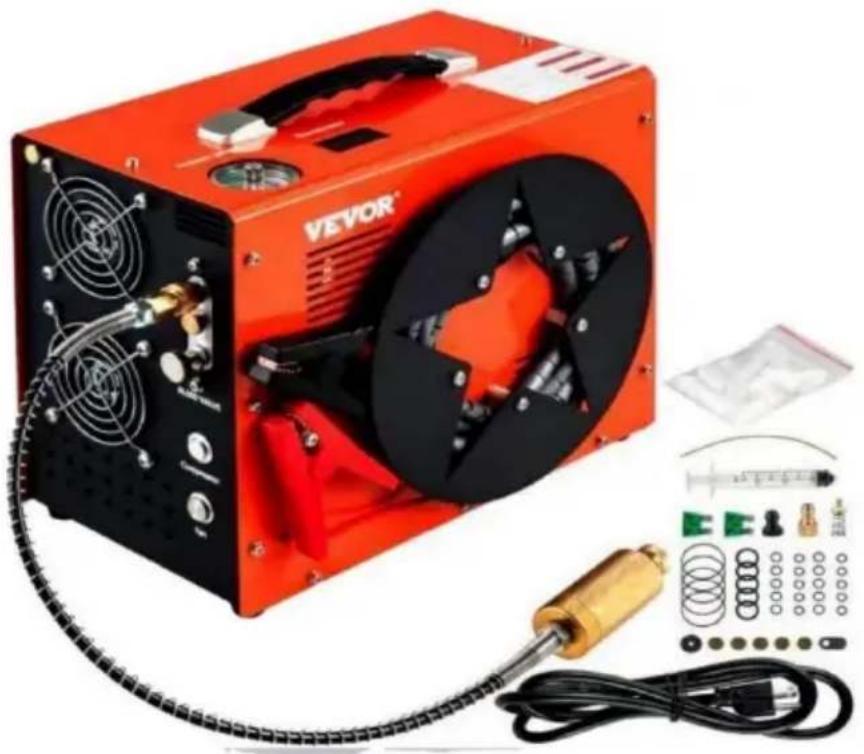

12V/220V 300BAR PCP

COMPRESSOR

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

WAARSCHUWING	WAARSCHUWING - VUL HET LUCHTPISTOOL NIET TE VEEL TANKS OF LUCHTFILINDERS. ZOALS DIT KAN
ERNSTIG LETSEL OF DE DOOD VEROORZAKEN. PROBEER NOOIT DE UITGANGSDRUK/AUTOMATISCHE UITSCHAKELING BOVEN 4500 PSI/300 BAR
GEVAAR	GEVAAR EXPLOSIE! Te volVAN persluchtcilinder
Deze compressor kan maximaal 4500 psi/300 bar vullen, maar NOOIT de maximale vuldruk van uw cilinder, luchtgeweer of andere airsoftproducten overschrijdt.Deze compressor heeft een automatische uitschakeling en overbelastingsbeveiliging , maar u Let er altijd op dat u overbelasting tijdens het werk voorkomt.
VOORZICHTIGHEID	DEMONTEER DE MACHINE NIET ZONDER PROFESSIONELE BEGELEIDING
3UW DEMONTAGE KAN LEIDEN TOT SCHADE AAN DE MACHINE EN DEZE ZAL NIET GOED WERKEN.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze vijverbeluchting worden geleverd. Het niet naleven van alle De hieronder vermelde instructies kunnen leiden tot een elektrische schok, brand en/of ernstige verwondingen. blessure.

Basisveiligheidsinformatie:

1. Het is niet toegestaan het product met behulp van de stroomkabel te slepen of te trekken.

2. Wanneer u de stekker uit het stopcontact trekt, dient u de stekker zelf vast te houden en niet aan de stroomkabel.

3. Knip en vervang de stekker niet zelf. Anders kan er ernstige schade ontstaan. welke gevolgen dit kan hebben.

4. Het is niet toegestaan het product te gebruiken bij schade aan de stroomvoorziening. lijn of de schelp.

5. Het demonteren en demonteren van het product door leken is niet toegestaan.

6. Mocht de compressor in het water vallen, schakel dan de stroomtoevoer uit voordat het wordt uitgebaggerd. Dan moet het worden overgedragen aan professionals voor controle en onderhoud.

7. Gevaar voor elektrische schokken: Raak de vijverbeluchting niet aan met natte handen of terwijl u op een nat oppervlak staat. Gebruik deCompressor altijd in een droge omgeving en steek de stekker in een geaard stopcontact.

8. Brandgevaar: Gebruik de vijverbeluchter niet in de buurt van ontvlambare of brandbare materialen. materialen. Houd de compressor uit de buurt van warmtebronnen of vonken, zoals vlammen, sigaretten of elektrische apparaten.

9. Explosiegevaar: Gebruik de vijverbeluchting niet met gassen die ontvlambaar, explosief of giftig zijn. Controleer altijd het veiligheidsinformatieblad (SDS) van het gas voordat u het met de compressor gebruikt. Overschrijd bovendien niet de aangegeven drukbereik voor de compressor.

10. Corrosiegevaar: Gebruik de compressor niet met gassen die corrosie kunnen veroorzaken. metalen of chemische ladingen uitoefenen. Controleer de compatibiliteit van het gas met de materialen van de compressor en zijn accessoires. Gebruik altijd beschermende handschoenen en een veiligheidsbril bij het hanteren van bijtende stoffen.

11. Gebruik geen beschadigde stekker of stopcontact, omdat dit een elektrische schok of brand kan veroorzaken.

12. Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen. serviceagent of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

13. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen

over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik

Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.

inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Alleen voor gebruik binnenshuis

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een

Digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen het product en de ontvanger.

- Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Inclusief onderdelen

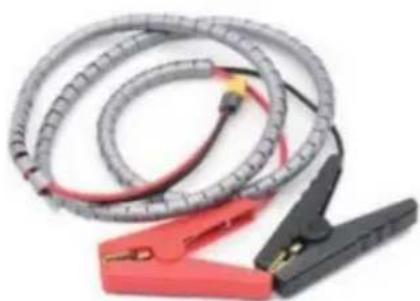

1. 12v auto-accukabel

2. 220v kabel draad

3. Hogedrukslang met luchtfilter

4. O-ring reservekits

Belangrijkste specificaties

Artikelnaam	PortairTM Super 12v pcp-compressor
Werkspanning	DC 12V auto-accu/AC 110V/220V
Werkdruk	300 bar (4500 psi)
RMS-vermogen	350 Watt
Luchtstroom	12L/min
Max. capaciteit	1,5L
Vulsnelheid	0-300 Bar, circa 13 minuten (500cc)
Koelsysteem	Luchtventilatorkoeling
Max.temperatureatuur	80ÿ
Automatische uitschakeling	Elke 30 minuten werktijd
Netto gewicht	8,9 KG
Afmetingen	340x270x170mm (LxBxH)

Bedieningsweergave

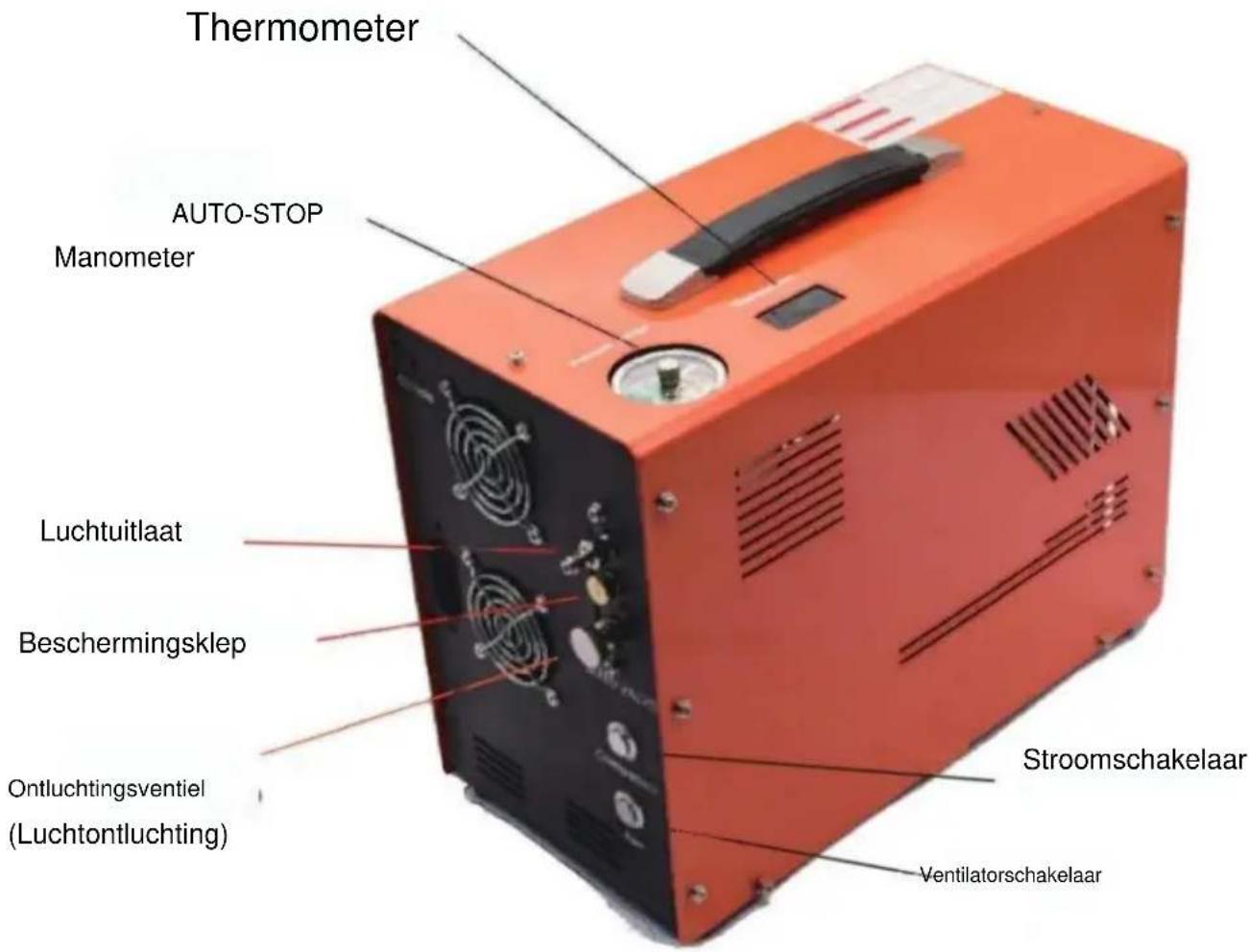

Thermometer AUTO-STOP Manometer Luchtuitlaat Beschermingsklep Ontluchtingsventiel (Luchtontluchting) Stroomschakelaar Ventilatorschakelaar

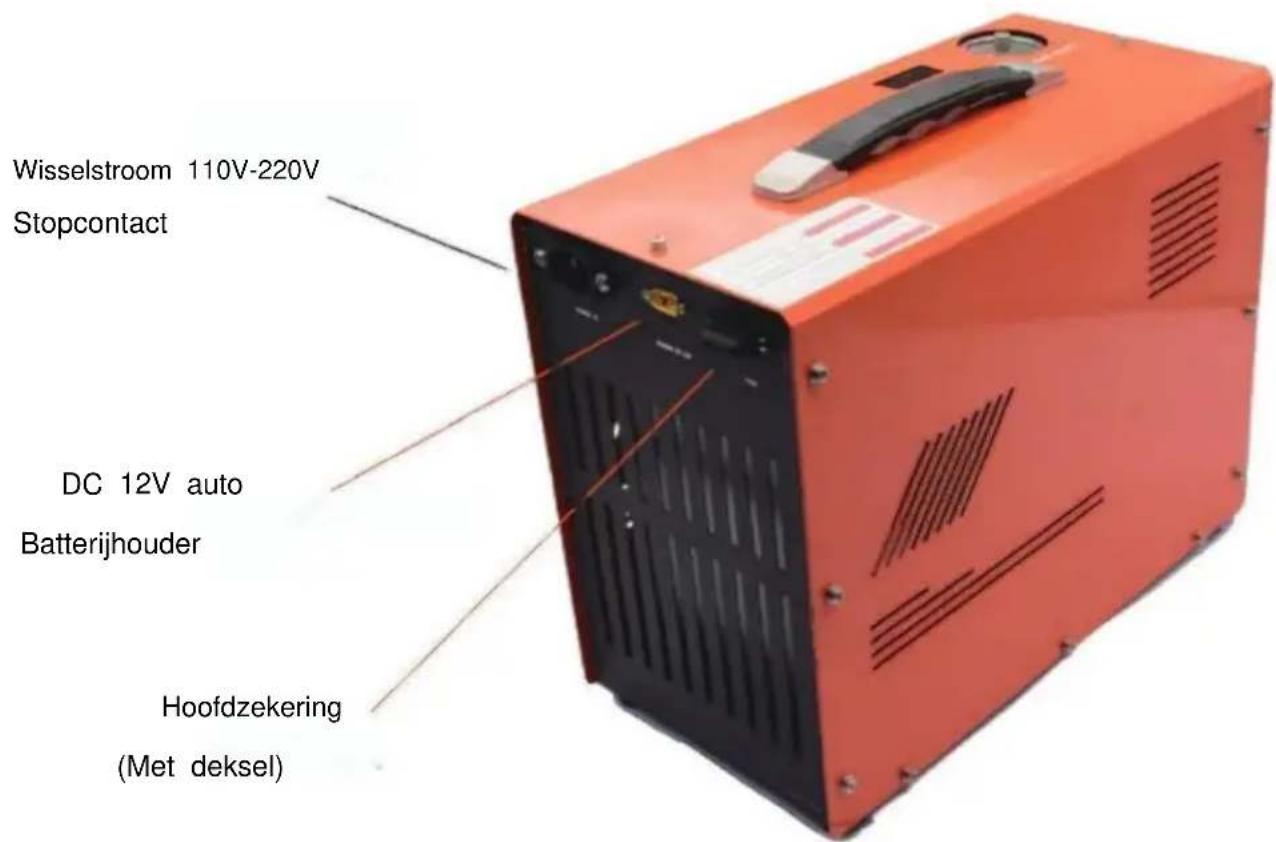

Wisselstroom 110V-220V Stopcontact DC 12V auto Batterijhouder Hoofdzekering (Met deksel)

Montage-instructies

1) Sluit de vrouwelijke snelkoppeling aan op uw luchtgeweercilinder, luchtfles of luchtsoftproducten.
2) Sluit een ander uiteinde van de foster aan op de uitgang aan de voorkant van de compressor via een mannelijke fitting. Zorg ervoor dat de foster-koppeling.
3) Sluit het meegeleverde netsnoer aan op de rechterkant van het hoofdtoestel enSluit de driepolige stekker aan op het stopcontact.
4) Draai de naald van het automatische uitschakelsysteem handmatig naar de gewenste druk.WAARSCHUWING!Vul NOOIT de maximale druk van uw cilinder en luchtgeweer. De maximale druk voor deze compressor is 300 bar (30 MPa/4500 PSI).
5) Druk op de FAN-knop bovenop de compressor om de koelventilator te starten.AANDACHT!Laat altijd eerst de ventilatorkoeling draaien voordat u begint compressor.

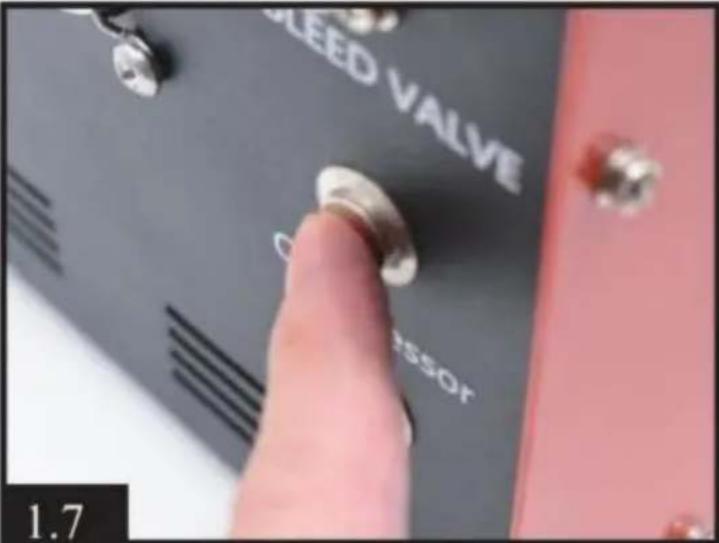

6) Sluit het ontluchtingsventiel aan de voorkant van de hoofdeenheid door het met de klok mee te draaien.Het hoeft alleen maar vingervast te zitten.
7) Druk ten slotte op de POWER-knop op de bovenkant van de hoofdeenheid. De compressoreenheid start hoorbaar op en het laadproces begint.	Gebruik van DC I2V-auto-accuvoeding

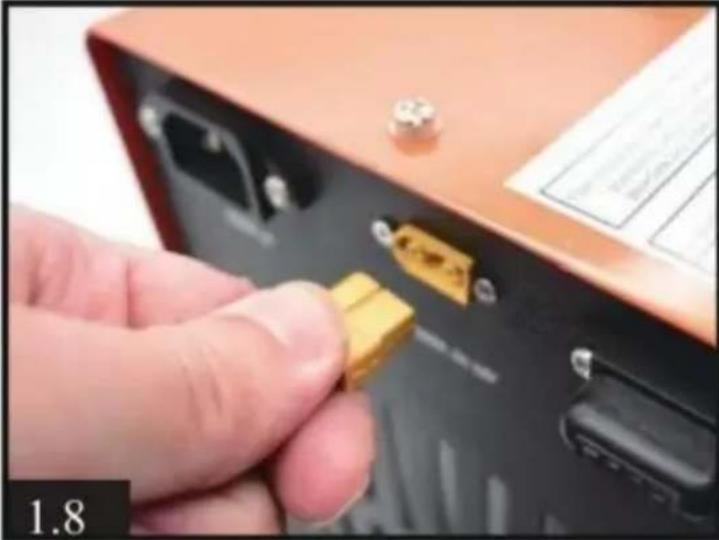

8) Zorg ervoor dat de motor van de auto draait. Sluit de meegeleverde DC-voedingskabel aan op de rechterkant van de 12V-aansluiting.

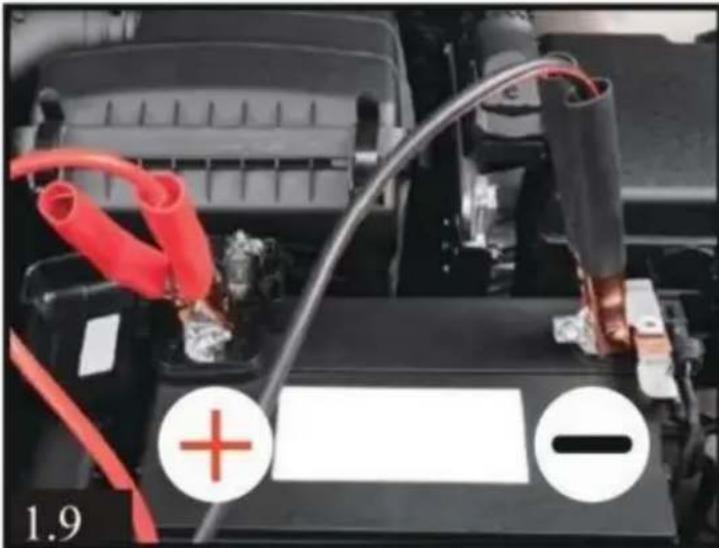

9) Sluit de rode clip aan het andere uiteinde van deze kabel aan op de positieve (+) pool van de 12-voltaccu van de auto.Sluit vervolgens de zwarte clip aan op de negatieve (-) pool van de batterij.	De restbewerking is hetzelfde als stap5 op pagina 5
OPMERKING:Als de bedrijfstemperatuur hoger is dan 80 graden Celsius, schakelt de compressor uit MOET handmatig worden uitgeschakeld, u kunt op de POWER-knop drukken om de compressor stopt met werken. Laat de koelventilator draaien. Start de compressorfunctie zodra de compressor is afgekoeld.De compressor schakelt zichzelf elke 30 minuten automatisch uit om overbelasting te voorkomen en oververhit raken. U kunt de compressor opnieuw starten door op de POWER-knop te drukker opnieuw als het vullen met lucht nog niet voltooid is.

Routineonderhoud

Let op: wij raden u aan om onderhoud uit te voeren door o-ringen te vervangen en vuil te verwijderen elke 50 stuks 500cc flesvulling of cumulatieve werktijd van 50 uur.

Zorg ervoor dat alle stroom is losgekoppeld voordat u onderhoud uit

1) Draai alle 20 schroeven op de kast los. (9 stuks aan de voorkant, 9 stuks aan de achterkant en 2 stuks aan de bovenkant). Til de hele metalen kast voorzichtig en langzaam op. Wees voorzichtig met de interne draden.

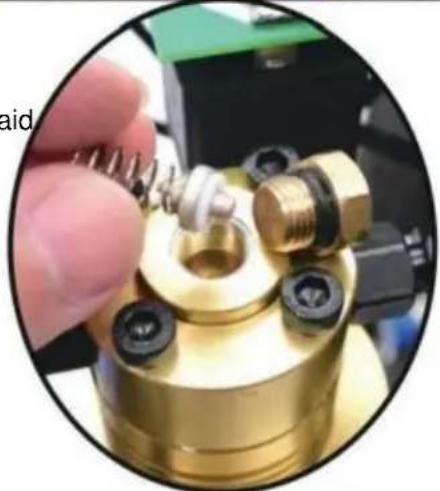

2) Draai de eenrichtingsklep (terugslagklep) los om te zien of de O-ring of de veer beschadigd is. Maak alle vuil schoon en monteer het terug, wat een beetje vaster moet worden gedraa
3) Draai de 2 schroeven van de condensatiebuis los.
4) Draai de andere 2 schroeven van de condensatiebuis aan de andere kant los.
5) Draai de 4 schroeven op de hogedrukcilinder los.
6) Controleer of de O-ring en de metalen pakking beschadigd zijn en verwijder al het vuil.
7) Draai de 4 schroeven op de lagedrukcilinder los.
8) Haal de lagedrukcilinder eraf, controleer of de hogedrukzuiger beschadigd is. Je kunt een beetje siliconen of motorolie op de zuiger-O-ring doen.
9) Haal het metalen deel van de kolom eraf, maak het vuil binnenin schoon en controleer de lagedruk-O-ringen als deze beschadigd zijn. U kunt een beetje siliconen of motorolie op de zuiger-O-ring toevoegen.
Het is normaal dat de lichtgrijze O-ring los zit.

Montage

1) De zuiger in het metalen deel van de kolom plaatsen. Zorg dat de onderkant van de zuiger gelijk ligt met het kolomdeel. Zorg dat er geen openingen tussen de onderdelen zitten.
2) De lagedrukcilinder in de hogedrukzuiger plaatsen.
3) Draai de 4 zwarte schroeven vast.
4) Plaats de hogedrukcilinder in de lagedrukzuiger. En draai de 4 schroeven vast.
5) Installeer de condensatiebuis op de cilinder.
6) Plaats nog een condensatiebuis.

Structuurweergave

1	Enkelvoudige schroeven	11	Lichte druk zuigerveer
2	Eenrichtingsveer	12	Hengel
3	Enkelvoudige pakking	13	Krukas
4	Hogedrukcilinder	14	Motorkap
5	Lagedrukcilinder	15	Motor
6		16	Teelsformator
7	Hoge druk O-ring	17	Koelventilator
8	Lagedrukcilinder	18	Manometer
9	Hoge druk zuigerveer	19	Condensatiebuis
10	Hogedrukzuiger

GARANTIE

Wij bieden twaalf (12) maanden garantie op deze compressor nadat u ontvangen. Wij zullen de defecte artikelen onder garantie repareren of vervangen.

Wat is er gedekt?

-Alle lagers

- Motor

-Alle metalen onderdelen

Wat is NIET gedekt?

• Schade of gebreken die zijn veroorzaakt door verkeerd gebruik, handelen of nalaten van de eigenaar.
• Schade veroorzaakt door misbruik of het niet uitvoeren van normaal onderhoud. - Onderdelen onderhevig aan normale slijtage.
