BRUKSANVISNING SG-220V-110V-12VMC Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KOMPRESSORPUMP

MODELL: G220V110V12V-VB18V5

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

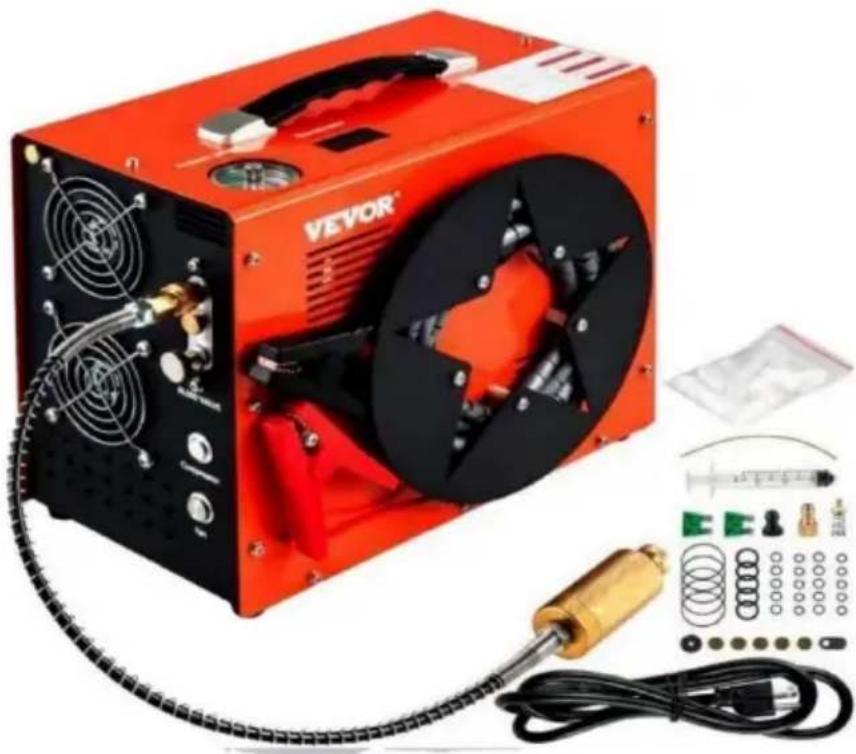

12V/220V 300 BAR PCP

KOMPRESSOR

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING	VARNING – ÖVERFYLLA INTE PISTONTANKAR ELLER LUFTCYLINDRE. SOM DET HÄR KAN
ORSAKA ALLVARLIG SKADA ELLER DÖD. FÖRSÖK ALDRIG ATT STÄLLA INUTGÅNGSTRYCK/AUTOSTÄNGNING AV ÖVER 4500 PSI/300 BAR
FARA	FARA AV EXPLOSION! Överfylldtryckluftscylinder
Denna kompressor kan maximalt fylla upp till 4500psi/300bar, men ALDRIGöverstiga max. fyllningstrycket på din cylinder, luftpistol eller andra airsoftprodukter.Denna kompressor har automatisk avstängning och överbelastningsskydd , men du måsteVar alltid uppmärksam för att förhindra överbelastning under arbetet.
FÖRSIKTIGHET	PASSA INTE DEMONTERING AV MASKINENUTAN PROFESSIONELL VÄGLEDNING
3DIN DEMONTERING KAN LEDA TILL SKADA PÅ MASKINEN OCH DENFUNGERAR INTE RIKTIGT.

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som tillhandahålls med denna dammluftning. Underlåtenhet att följa alla instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skada.

Grundläggande säkerhetsinformation:

1. Det är inte tillåtet att dra eller dra produkten med elledningen.

2. Håll i själva kontakten när du drar ut kontakten; dra inte i kraftledningen.

3. Skär och byt inte ut stickkontakten själv. Annars seriöst konsekvenser kan få.

4. Användning av produkten är inte tillåten i händelse av skada på strömmen lina eller skalet.

5. Demontering och demontering av produkten av lekmän är inte tillåtet.

6. Om kompressorn faller i vatten, bryt strömförsörjningen innan du muddrar ut den. Sedan ska det lämnas över till proffs för kontroll och underhåll.

7. Risk för elektriska stötar: Rör inte vid luftningen av dammen med våta händer eller när du står på en våt yta. Använd alltid kompressorn i en torr miljö och anslut den till ett ordentligt jordat uttag.

8. Brandrisk: Använd inte dammluftningen nära brandfarliga eller brännbara material. Håll kompressorn borta från värmekällor eller gnistor, som t.ex lågor, cigaretter eller elektriska apparater.

9. Explosionsrisk: Använd inte dammens luftning med gaser som är brandfarliga, explosiva eller giftiga. Kontrollera alltid säkerhetsdatabladet (SDS) för gasen innan du använder den med kompressorn. Dessutom, överskrid inte det specificerade tryckområde för kompressorn.
10. Risk för korrosion: Använd inte kompressorn med gaser som kan korrodera metaller eller utöva kemiska laddningar. Kontrollera gasens kompatibilitet med material i kompressorn och dess tillbehör. Använd alltid skyddshandskar och glasögon vid hantering av frätande material.
11. Använd inte en skadad kontakt eller ett skadat uttag, eftersom det kan orsaka elektriska stötar eller brand.
12. Om nätsladden är skadad måste den bytas ut av tillverkaren serviceombud eller liknande kvalificerade personer för att undvika fara.
13. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användningen av apparaten på ett säkert sätt och förstår farorna inblandade. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en

insamlingsställe för återvinning av elektriska och elektroniska apparater.

Endast inomhusbruk

FCC-information

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkt.

Obs: Denna produkt har testats och befunnits följa gränserna för a Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformad för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Delar ingår

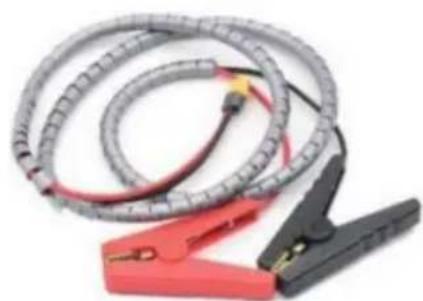

1. 12v bilbatterikabel
2. 220v kabeltråd
3. Högtrycksslang med luftfilter
4. O-rings reservsatser

Huvudspecifikationer

Objektets namn	PortairTM Super 12v pcp kompressor
Arbetsspänning	DC 12V bilbatteri/AC 110V/220V
Arbetstryck	300 bar (4500psi)
RMS Power	350 watt
Luftflöde	12L/Min
Max. Kapacitet	1,5 L
Fyllningshastighet	0-300 bar, ca 13 minuter (500cc)
Kylsystem	Luftfläktkylning
Max. Temperatur	80
Automatisk avstängning	Var 30:e minuts arbetstid
Nettovikt	8,9 KGS
Dimensioner	340x270x170 mm (Lx BxH)

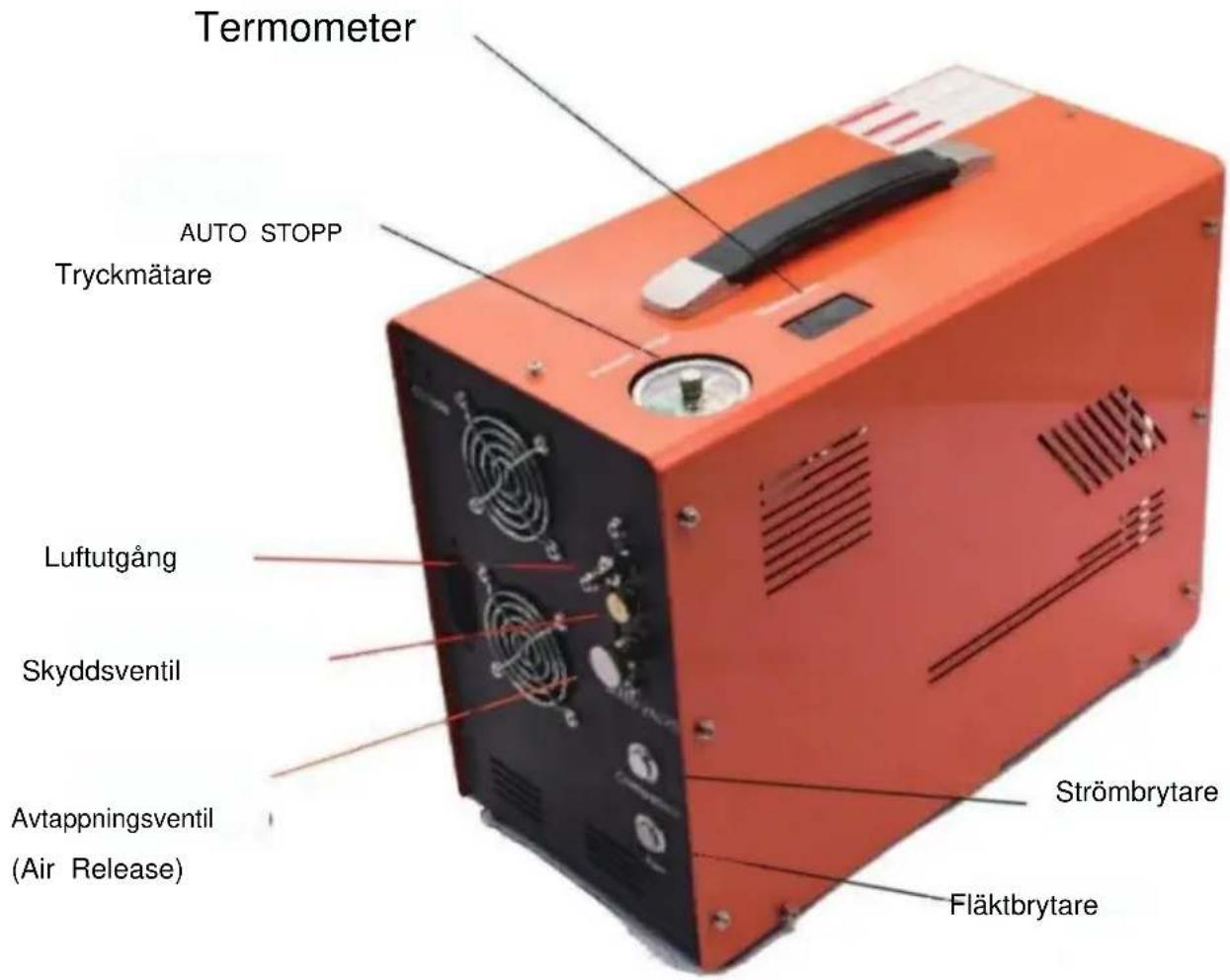

Driftvy

Termometer AUTO STOPP Tryckmätare Luftutgång Skyddsventil Avtappningsventil (Air Release) Strömbrytare Fläktbrytare

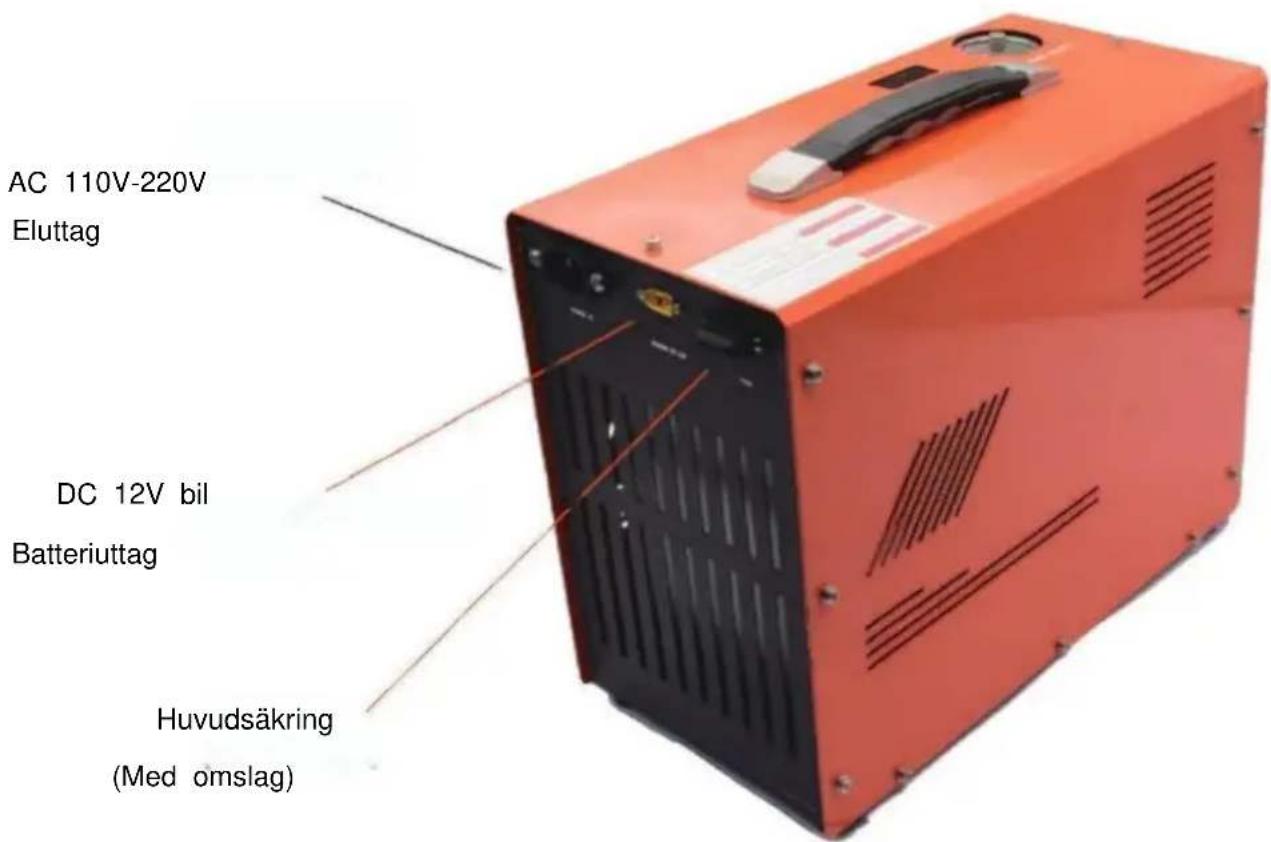

AC 110V-220V Eluttag DC 12V bil Batteriuttag Huvudsäkring (Med omslag)

1) Anslut snabbkopplingen till din Ai rgun cylinder, Air Bottle eller Air mjuka produkter.
2) Anslut en annan ändfoster till utgången på kompressorns framsida via en hankoppling. Se till att fosterkopplingen.
3) Anslut den medföljande nätkabeln till höger sida av huvudenheten och anslut den trepoliga kontakten till eluttaget.
4) Vrid manuellt nälen på det automatiska avstängningssystemet till önskat tryck.VARNING!Överfyll ALDRIG maxtrycket för din cylinder och luftpistol. Maxtrycket för denna kompressor är 300bar (30Mpa/4500PSI).
5) Tryck på FAN-knappen på toppen av kompressorn för att starta kylfläkten.UPPMÄRKSAMHET!Kör alltid fläktkylningen först innan du startar kompressor.
6) Stäng avluftningsventilen på framsidan av huvudenheten genom att vrida den medurs.Det behöver bara vara fingertight.
7) Tryck slutligen på POWER-knappen på toppen av huvudenheten. Kompressorenheten startar hörbart och laddningsprocessen börjar.	Använder DC I2V bilbatteri

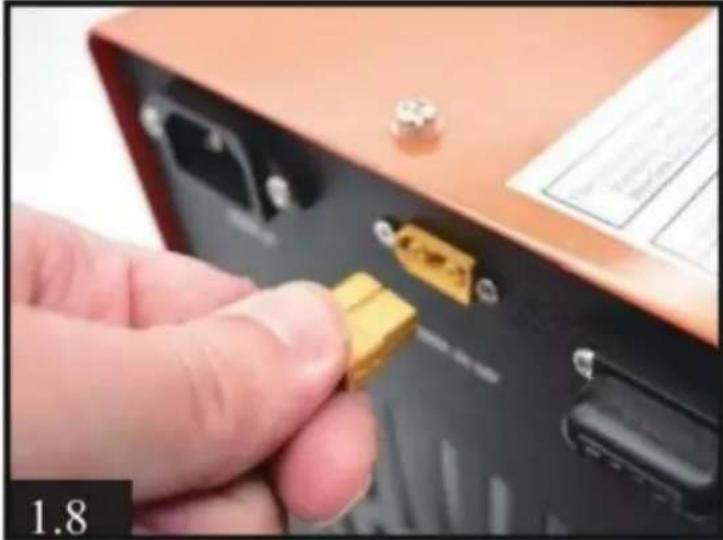

8) Se till att bilmotorn är igång. Anslut den medföljande likströmskabeln till höger sida av 12v-uttaget.
9) Anslut den röda klämman i andra änden av denna kabel till pluspolen (+) på bilens 12-voltsbatteri. Anslut sedan den svarta klämman till batteriets minuspol (-).	Resten är samma som steg5 på sidan 5
NOTERA:Om arbetstemperaturen överstiger 80 grader Celsius, kompressorn MÅSTE stängas av manuellt, du kan trycka på POWER-knappen för att göra kompressorn slutar fungera. Låt kylfläkten vara kvar igång. Starta om kompressorfunktion när kompressorn har svalnat.Kompressorn stängs automatiskt av var 30:e minut för att förhindra överbelastning och överhettas. Du kan starta om kompressorn genom att trycka på POWER-knappen igen om luftfyllningen inte är klar.

Rutinunderhåll

Obs: vi föreslår att du kan utföra underhåll genom att byta o-ringar och rensa bort smuts var 50:e stycke 500cc flaska fyllning eller kumulativ arbetstid 50 timmar.

Se till att all ström är frånkopplad innan underhåll!

1) Lossa alla 20 skruvar på skåpet. (9 stycken på framsidan, 9 stycken på baksidan och 2 stycken på toppen). Plocka upp hela metallskåpet försiktigt och långsamt. Var försiktig med de interna ledningarna.
2) Lossa envägsventilen (backventil) för att se om malm eller fjäder är skadad. Rengör all smuts och sätt tillbaka den, som måste dras åt lite.
3) Lossa de två skruvarna på kondensröret.
4) Lossa de två andra skruvarna av kondensröret på andra sidan.
5) Lossa de 4 delade skruvarna på högtryckscylindern.
6) Ta en titt om malmen och metallpackningen är skadad, rengör all smuts.
7) Lossa de 4 delade skruvarna på lågtryckscylindern.
8) Ta av lågtryckscylindern, kontrollera att högtryckskolven är skadad. Du kan lägga till lite silikon eller motorolja vid kolvning.
9) Ta av pelarens metalldel, rengör smuts inuti och kontrollera lågtrycksrören om några är skadade. Du kan lägga till lite silikon eller motorolja vid kolvning.
Det är normalt om du hittar den ljusgrå O-ringen frånkopplad.

Montering

1) Inställning av kolven i pelarens metalldel. Håll kolvens botten jämn med pelardelen. Se till att det inte finns några mellanrum mellan varje del.
2) Ställ in lågtryckscylindern i högtryckskolven.
3) Dra åt 4 svarta skruvar.
4) Ställ in högtryckscylindern i lågtryckskolven. Och dra åt de 4 skruvarna.

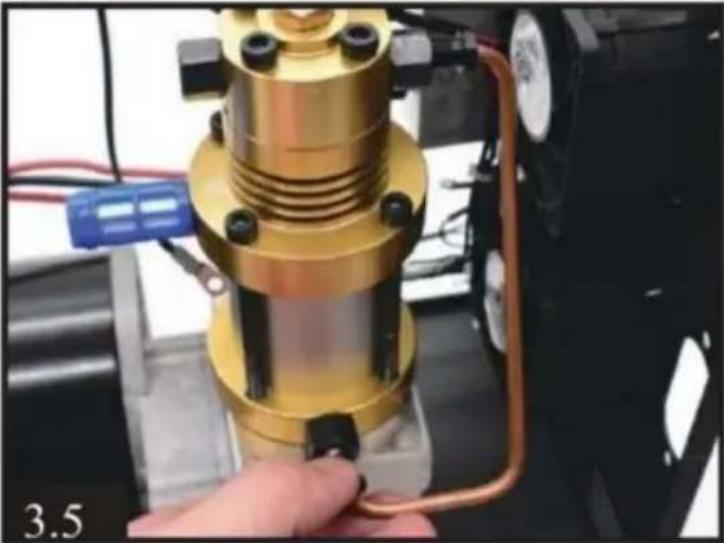

5) Montera kondensröret på cylindern.

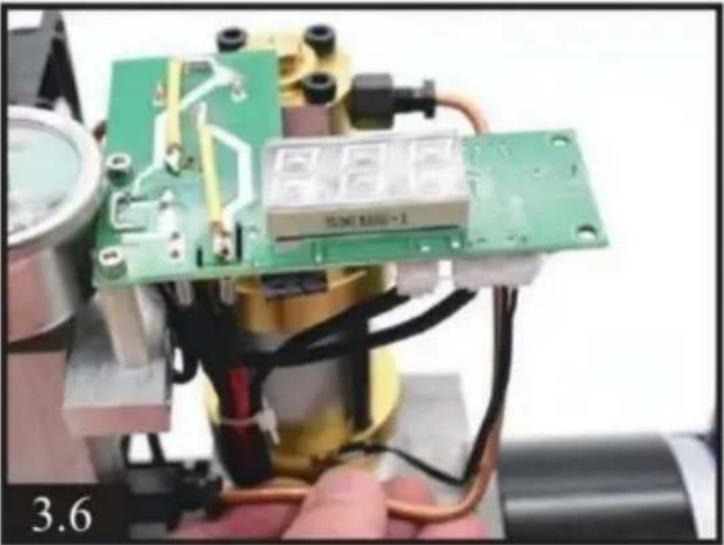

6) Installera ytterligare ett kondensrör.

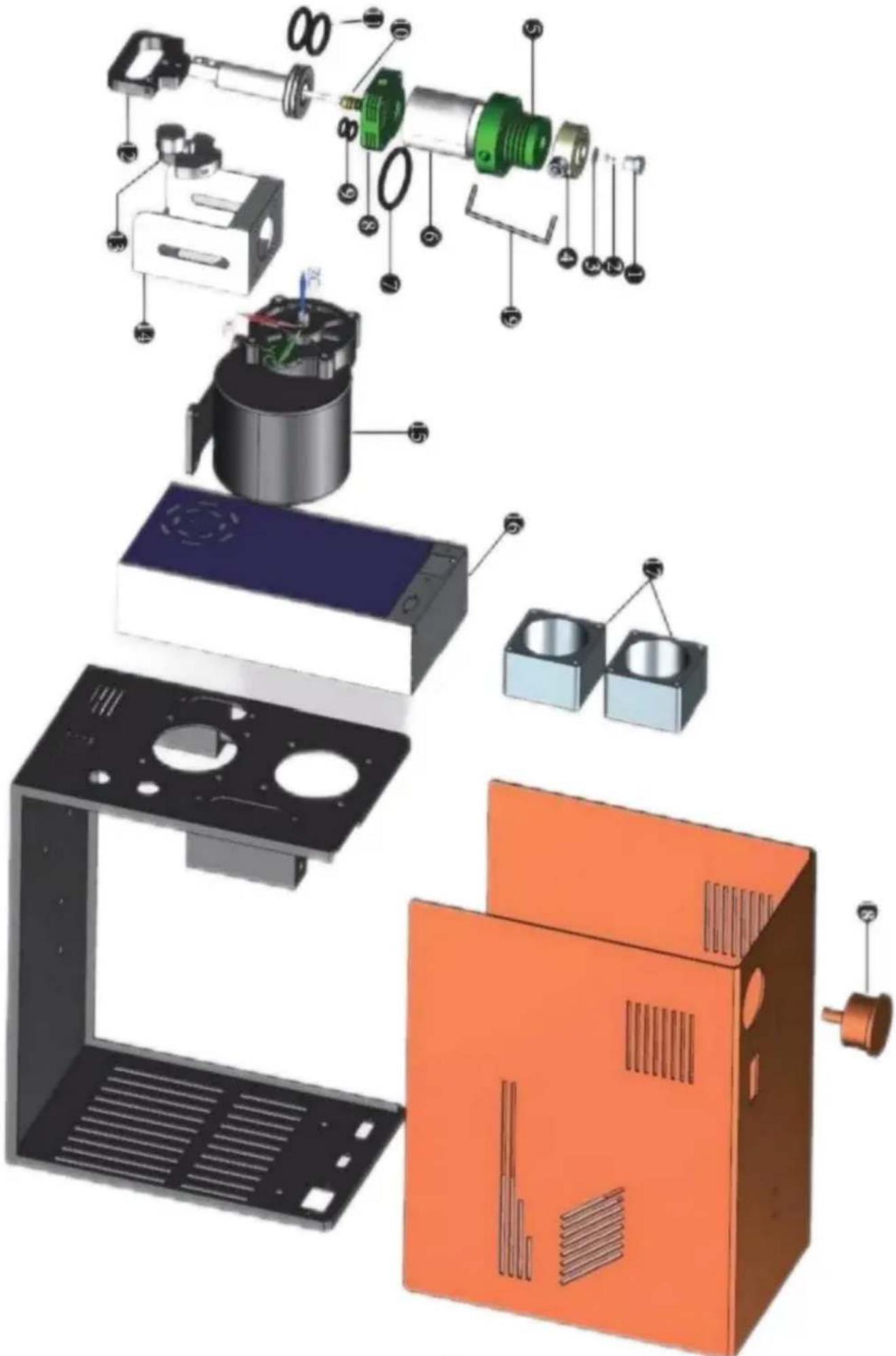

Strukturvy

1	Enkelriktade skruvar	11	Lätttryckskolvring
2	Enkelvägs vår	12	Stång
3	Envägspackning	13	Vevaxel
4	Högtryckscylinder	14	Motorkåpa
5 Moton	Lågtryckscylinder	15
6	Kolumn del	16	Transformator
7	Högtrycks O-ring	17	Kylfläkt
8	Lågtryckscylinder	18	Manometer
9	Högtryckskolvring	19	Kondensationsrör
10	Högtryckskolv

GARANTI

Vi tillhandahåller tolv (12) månaders garanti för denna kompressor efter dig ta emot det. Vi reparerar eller byter ut de defekta föremålen under garantin.

Vad omfattas?

-Alla lager

- Motor

-Alla metalldelar

Vad omfattas INTE?

• Alla skador eller fel som orsakats av ägarens missbruk, agerande eller passivitet.
• Skador orsakade av missbruk eller underlåtenhet att utföra normalt underhåll. -Delar utsätts för normalt slitage.
