BEDIENUNGSANLEITUNG SG-220V-110V-12VMC Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KOMPRESSORPUMPE

MODELL: G220V110V12V-VB18V5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

12 V/220 V 300 bar PCP

KOMPRESSOR

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG	WARNUNG - DIE DRUCKLUFTPISTOLE NICHT ÜBERFÜLLENTANKS ODER DRUCKLUFTFLASCHEN. DA DIES
FÜHREN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOD.AUSGANGSDRUCK/AUTOMATISCHE ABSCHALTUNG ÜBER 4500 PSI/300 BAR
GEFAHR	GEFAHR OF EXPLOSION! ÜberfülltDruckluftflasche
Dieser Kompressor kann maximal bis zu 4500psi/300bar füllen, aber NIEMALSÜberschreiten Sie den maximalen Fülldruck Ihrer Kartusche, Ihres Luftgewehrs oder anderer Airsoft-Produkte.Dieser Kompressor verfügt über eine automatische Abschaltung und einen Überlastungsschutz. Aber Sie müssenAchten Sie beim Arbeiten stets darauf, eine Überlastung zu vermeiden.
VORSICHT	Zerlegen Sie die Maschine nichtOHNE PROFESSIONELLE ANLEITUNG
3DIE DEMONTAGE KANN ZU SCHÄDEN AN DER MASCHINE FÜHREN UND SIEFUNKTIONIERT NICHT RICHTIG.

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit dieser Teichbelüftung geliefert werden. Die Nichtbeachtung aller Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren Verletzung.

Grundlegende Sicherheitsinformationen:

1. Das Ziehen oder Schleppen des Produkts an der Stromleitung ist nicht gestattet.

2. Halten Sie beim Herausziehen des Steckers bitte den Stecker selbst fest und ziehen Sie nicht am Stromkabel.

3. Schneiden Sie den Netzstecker nicht selbst ab und ersetzen Sie ihn nicht selbst. Andernfalls können schwere Es können Konsequenzen eintreten.

4. Der Betrieb des Produkts ist bei Schäden am Stromnetz nicht gestattet. Zeile oder die Shell.

5. Das Zerlegen und Demontieren des Produktes durch Laien ist nicht gestattet.

6. Falls der Kompressor ins Wasser fällt, unterbrechen Sie bitte die Stromversorgung bevor es ausgebaggert wird. Dann sollte es zur Überprüfung an Fachleute übergeben werden und Wartung.

7. Stromschlaggefahr: Berühren Sie die Teichbelüftung nicht mit nassen Händen oder beim Stehen auf einer nassen Oberfläche. Verwenden Sie den Kompressor immer in einer trockenen Umgebung und stecken Sie es in eine ordnungsgemäß geerdete Steckdose.

8. Brandgefahr: Verwenden Sie die Teichbelüftung nicht in der Nähe von brennbaren oder entzündlichen Materialien. Halten Sie den Kompressor von Wärmequellen oder Funken fern, wie z. B. Flammen, Zigaretten oder Elektrogeräte.

9. Explosionsgefahr: Verwenden Sie die Teichbelüftung nicht mit Gasen, die brennbar, explosiv oder giftig sind. Überprüfen Sie immer das Sicherheitsdatenblatt (SDS) des Gases bevor Sie es mit dem Kompressor verwenden. Überschreiten Sie außerdem nicht die angegebene Druckbereich für den Kompressor.
10. Korrosionsgefahr: Verwenden Sie den Kompressor nicht mit Gasen, die korrodieren können Metalle oder chemische Ladungen. Überprüfen Sie die Kompatibilität des Gases mit dem Materialien des Kompressors und seines Zubehörs. Verwenden Sie immer Schutzhandschuhe und Schutzbrille beim Umgang mit ätzenden Materialien.
11. Verwenden Sie keinen beschädigten Stecker oder keine beschädigte Steckdose, da dies zu einem Stromschlag oder Brand führen kann.
    16.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden. Um Gefährdungen zu vermeiden, müssen Sie den Reparaturdienst oder eine ähnlich qualifizierte Person hinzuziehen.
12. Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden über den sicheren Gebrauch des Geräts informiert sind und die Gefahren verstehen Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Nur für den Innenbereich geeignet.

FCC-Informationen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die kann zu unerwünschtem Betrieb führen.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des Produkt.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind wurde entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einem Installation im Wohnbereich.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet wird, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht, schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben. Störungen durch eine oder mehrere der folgenden Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger ist angeschlossen.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

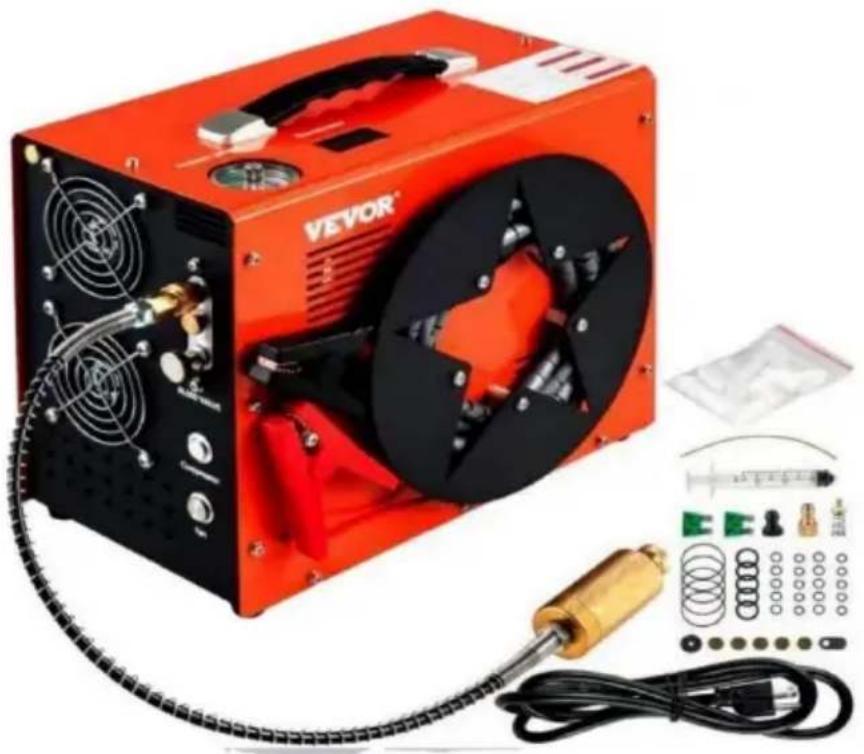

Im Lieferumfang enthaltene Teile

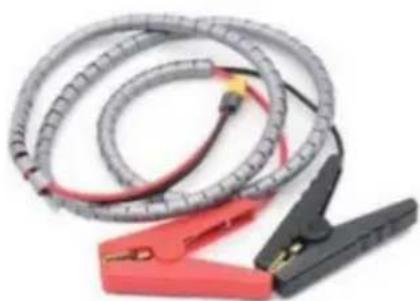

1. 12-V-Autobatteriekabel

2. 220-V-Kabel

3. Hochdruckschlauch mit Luftfilter

4. O-Ring-Ersatzteile-Sets

Hauptspezifikationen

Artikelname	PortairTM Super 12-V-PCP-Kompressor
Betriebsspannung	DC 12 V Autobatterie/AC 110 V/220 V
Arbeitsdruck	300 Bar (4500 psi)
RMS-Leistung	350 Watt
Luftstrom	12L/Min
Max. Kapazität	1,5 l
Füllgeschwindigkeit	0–300 Bar, ca. 13 Minuten (500 ccm)
Kühlsystem	Luftgebläsekühlung
Max.Temperatur	80
Automatische Abschaltung	Alle 30 Minuten Arbeitszeit
Nettogewicht	8,9 kg
Abmessungen	340 x 270 x 170 mm (L x B x H)

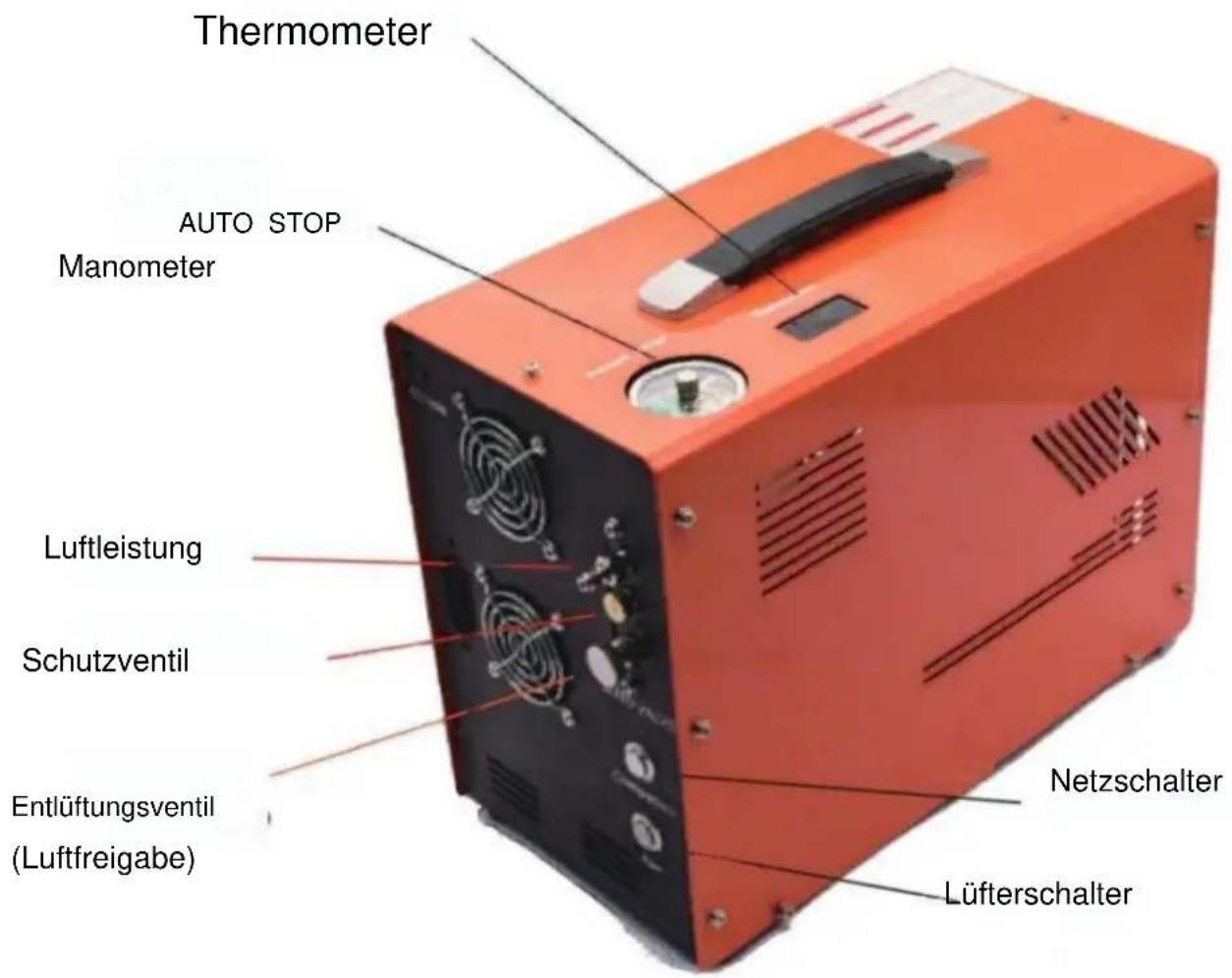

Betriebsansicht

Thermometer AUTO STOP Manometer Luftleistung Schutzventil Entlüftungsventil (Luftfreigabe) Netzschalter Lüfterschalter

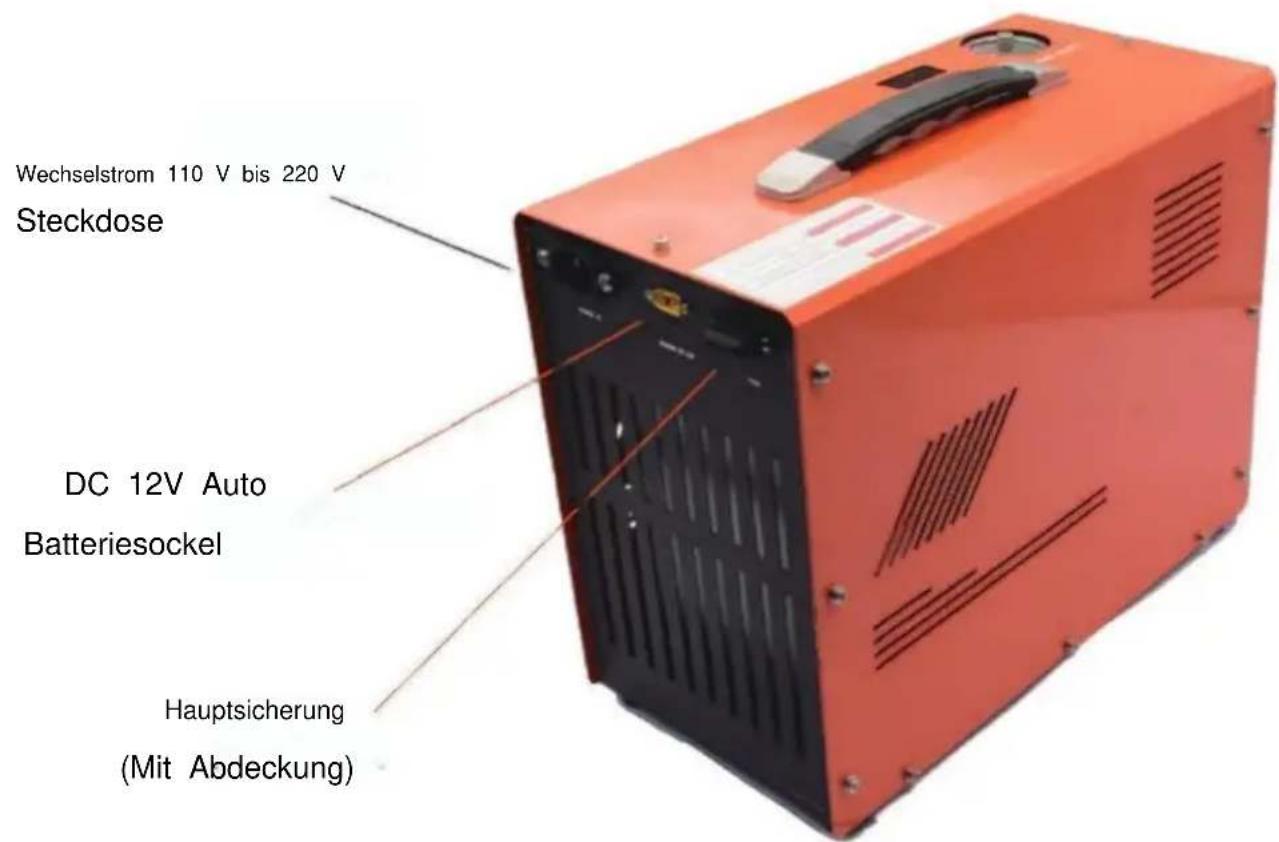

Wechselstrom 110 V bis 220 V Steckdose DC 12V Auto Batteriesockel Hauptsicherung (Mit Abdeckung)

Montageanleitung

1) Verbinden Sie die Schnellkupplung (weiblich) mit Ihrem Luftgewehr-Zylinder, Ihrer Luftflasche oder Ihren Airsoft-Produkten.
2) Verbinden Sie das andere Ende des Förderers über einen Stecker mit dem Ausgang an der Vorderseite des Kompressors. Stellen Sie sicher, dass die Förderkupplung vorhanden ist.
3) Schließen Sie das mitgelieferte Netzkabel an der rechten Seite des Hauptgeräts an und Schließen Sie den dreipoligen Stecker an die Netzsteckdose an.
4) Drehen Sie die Nadel des automatischen Absperrsystems manuell auf den gewünschten Druck.WARNUNG!Überschreiten Sie NIEMALS den Maximaldruck Ihrer Flasche und Ihres Luftgewehrs. Der Maximaldruck für diesen Kompressor beträgt 300 bar (30 MPa/4500 PSI).
5) Drücken Sie die FAN-Taste oben am Kompressor, um den Kühllüfter zu starten.AUFMERKSAMKEIT!Lassen Sie immer zuerst die Lüfterkühlung laufen, bevor Sie starten Kompressor.
6) Schließen Sie das Entlüftungsventil an der Vorderseite der Haupteinheit durch Drehen im Uhrzeigersinn. Es muss nur handfest angezogen werden.
7) Zum Schluss drücken Sie die POWER-Taste auf der Oberseite des Hauptgeräts. Die Kompressoreinheit startet hörbar und der Ladevorgang beginnt.	Verwenden von DC I2V-Autobatteriestrom
8) Stellen Sie sicher, dass der Automotor läuft. Schließen Sie das mitgelieferte Gleichstromkabel an der rechten Seite der 12-V-Steckdose an.
9) Verbinden Sie die rote Klemme am anderen Ende des Kabels mit der Pluspol (+) der 12-Volt-Batterie des Autos.Verbinden Sie dann die schwarze Klemme mit dem Minuspol (-) der Batterie.	Der Restvorgang ist der gleiche wie in Sc5 auf Seite 5
NOTIZ:Wenn die Betriebstemperatur 80 Grad Celsius überschreitet, wird der Kompressor MUSS manuell ausgeschaltet werden. Sie können die POWER-Taste drücken, um der Kompressor funktioniert nicht mehr. Lassen Sie den Kühllüfter laufen. Starten Sie den Kompressorfunktion, sobald der Kompressor abgekühlt ist.Der Kompressor wird alle 30 Minuten automatisch abgeschaltet, um eine Überlastung zu vermeiden und überhitzen. Sie können den Kompressor neu starten, indem Sie die POWER-Taste drücken erneut, wenn die Luftbefüllung nicht abgeschlossen ist.

Routinemäßige Wartung

Hinweis: Wir empfehlen Ihnen, die Wartung durch Auswechseln der O-Ringe und Entfernen von Schmutz durchzuführen. jeweils 50 Stück 500-ccm-Flaschenfüllungen oder kumulierte Arbeitszeit von 50 Stunden.

Stellen Sie sicher, dass vor der Wartung die gesamte Stromversorgung getren

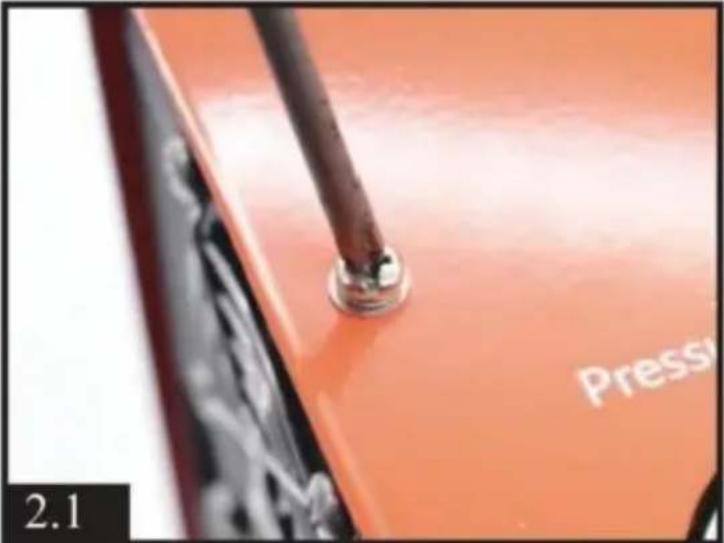

1) Lösen Sie alle 20 Schrauben am Gehäuse.(9 Stück vorne, 9 Stück hinten und 2 Stück oben). Heben Sie das gesamte Metallgehäuse vorsichtig und langsam an. Gehen Sie mit den internen Kabeln vorsichtig um.

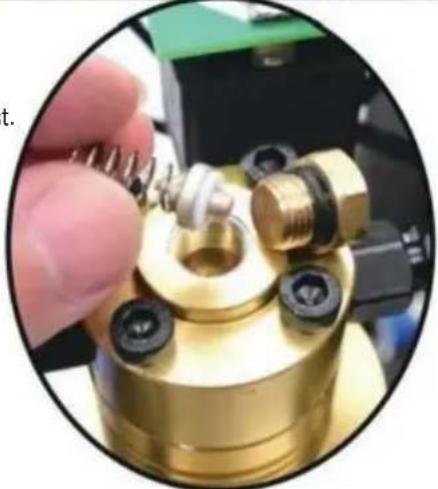

2) Lösen Sie das Einwegventil(Rückschlagventil), um zu sehen, ob der O-Ring oder die Feder beschädigt sind. Entfernen Sie allen Schmutz und bauen Sie es wieder zusammen. Ziehen Sie es dann wieder etwas fes
3) Lösen Sie die beiden Schrauben des Kondensationsrohrs.
4) Lösen Sie die beiden weiteren Schrauben des Kondensationsrohrs auf der anderen Seite.
5) Die 4 Schrauben am Hochdruckzylinder lösen.
6) Überprüfen Sie, ob der O-Ring und die Metalldichtung beschädigt sind und entfernen Sie sämtlichen Schmutz.
7) Die 4 Schrauben am Niederdruckzylinder lösen.
8) Nehmen Sie den Niederdruckzylinder ab und prüfen Sie, ob der Hochdruckkolben beschädigt ist. Sie können ein wenig Silikon oder Motoröl auf den Kolben-O-Ring auftragen.
9) Nehmen Sie das Metallteil der Säule ab, reinigen Sie das Innere von Schmutz und überprüfen Sie die Niederdruck-O-Ringe auf Beschädigungen. Sie können ein wenig Silikon oder Motoröl auf den Kolben-O-Ring auftragen.
Es ist normal, wenn der hellgraue O-Ring nicht angeschlossen ist.

Montage

1) Setzen Sie den Kolben in das Metallteil der Säule ein. Achten Sie darauf, dass die Unterseite des Kolbens bündig mit dem Säulenteil abschließt. Stellen Sie sicher, dass zwischen den einzelnen Teilen keine Lücken vorhanden sind.
2) Einsetzen des Niederdruckzylinders in den Hochdruckkolben.

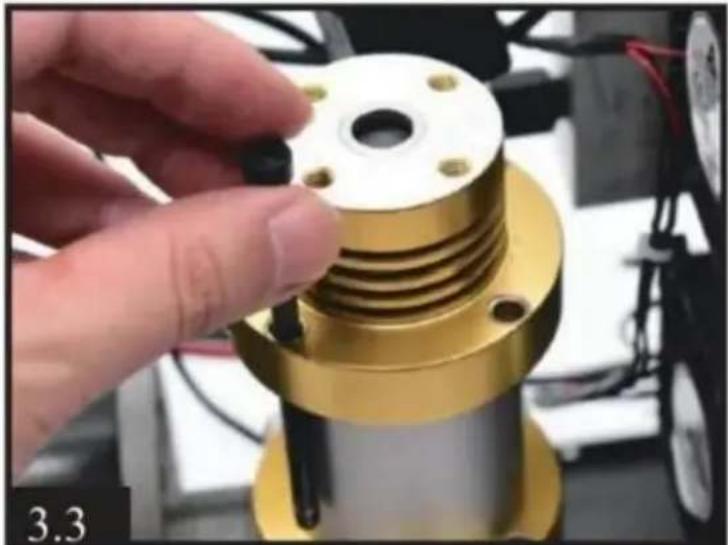

3) Die 4 schwarzen Schrauben festziehen.

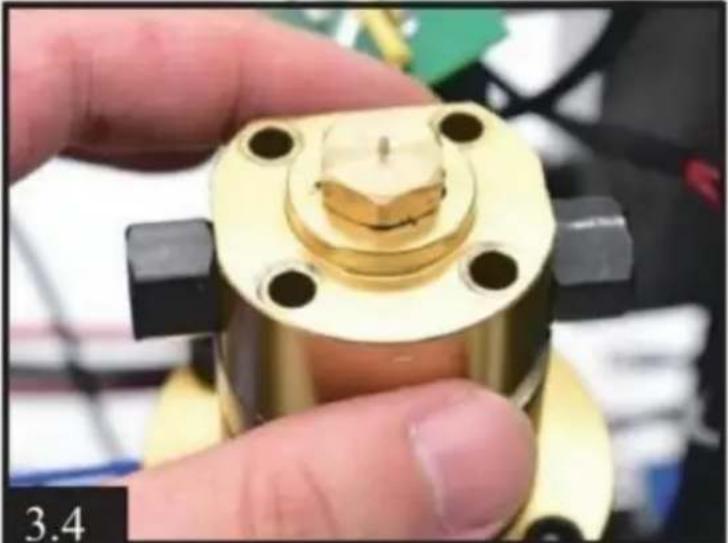

4) Den Hochdruckzylinder in den Niederdruckkolben einsetzen und die 4 Schrauben festziehen.
5) Installieren Sie das Kondensationsrohr am Zylinder.

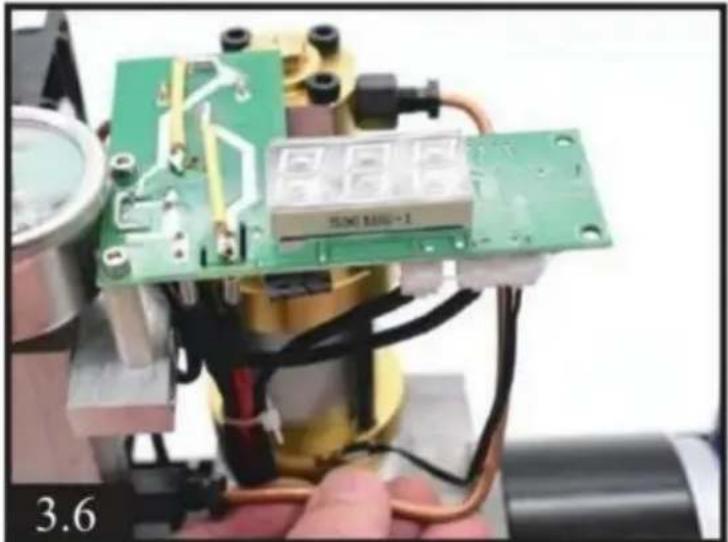

6) Installieren Sie ein weiteres Kondensationsrohr.

Strukturansicht

1	Einwegschrauben	11	Leichtdruck-Kolbenring
2	Einwegfeder	12	Stange
3	Einwegdichtung	13	Kurbelwelle
4	Hochdruckzylinder	14	Motorabdeckung
5	Niederdruckzylinder	15	Motor
6	Säulenteil	16	Transformator
7	Hochdruck-O-Ring	17	Lüfter
8	Niederdruckzylinder	18	Manometer
9	Hochdruck-Kolbenring	19	Kondensationsrohr
10	Hochdruckkolben

GARANTIE

Wir gewähren zwölf (12) Monate Garantie auf diesen Kompressor, nachdem Sie erhalten Sie es. Wir reparieren oder ersetzen die defekten Artikel im Rahmen der Garantie.

Was ist abgedeckt?

-Alle Lager

- Motor

-Alle Metallteile

Was ist NICHT abgedeckt?

- Jegliche Schäden oder Mängel, die durch Missbrauch, Handlungen oder Unterlassungen des Eigentümers verursacht wurden.

- Schäden, die durch Missbrauch oder Nichtdurchführung normaler Wartung entstanden sind. -Teile unterliegen normaler Abnutzung.
