SG-220V-110V-12VMC - Compressore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore d'aria compressa PCP portatile
Marca	Vevor
Modello	SG-220V-110V-12VMC
Dimensioni (L x l x H)	340 x 270 x 170 mm
Peso netto	8,9 kg
Alimentazione elettrica	Batteria auto 12 V CC / 110-220 V CA
Potenza nominale	350 watt
Pressione di lavoro massima	300 bar (4 500 PSI)
Portata d'aria	12 L/min
Capacità del serbatoio	1,5 L
Velocità di riempimento	0-300 bar in circa 13 min (per 500 cc)
Circuito di raffreddamento	Raffreddamento a ventola d'aria
Temperatura massima di funzionamento	80°C (arresto automatico)
Arresto automatico	Ogni 30 minuti di lavoro continuo
Funzioni principali	Riempimento di serbatoi d'aria compressa, pistole ad aria, carabine ad aria compressa, airsoft; arresto automatico regolabile; protezione da sovraccarico
Manutenzione e pulizia	Sostituire le guarnizioni O-ring e pulire ogni 50 riempimenti o 50 ore di lavoro; smontare l'involucro e controllare le guarnizioni, le valvole e i pistoni
Sicurezza	Non superare 4 500 PSI/300 bar; non utilizzare con gas infiammabili; arresto automatico; protezione da surriscaldamento; non smontare senza consulenza professionale
Ricambi e riparabilità	Kit di ricambio guarnizioni O-ring inclusi; pezzi disponibili tramite supporto tecnico Vevor; garanzia 12 mesi per motore, cuscinetti e parti metalliche
Informazioni generali	Utilizzo solo in interni; conforme FCC Classe B; certificazione CE (direttiva RAEE)
Accessori inclusi	Cavo batteria 12 V, cavo 220 V, tubo alta pressione con filtro aria, kit guarnizioni O-ring di ricambio

Domande frequenti - SG-220V-110V-12VMC Vevor

Qual è la pressione massima di questo compressore?

La pressione massima è di 300 bar (4.500 PSI). Non superare mai la pressione di riempimento massima del tuo serbatoio o carabina ad aria compressa.

Come collegare il compressore a una batteria dell'auto?

Assicurati che il motore dell'auto sia acceso. Collega il cavo di alimentazione CC fornito alla presa 12 V del compressore. Fissa il morsetto rosso al terminale positivo (+) della batteria e il morsetto nero al terminale negativo (-).

Il compressore si ferma automaticamente, è normale?

Sì, il compressore si ferma automaticamente ogni 30 minuti per evitare sovraccarico e surriscaldamento. Puoi riavviarlo premendo il pulsante POWER se il riempimento non è terminato.

Come regolare la pressione di arresto automatico?

Ruota manualmente l'astina del sistema di arresto automatico alla pressione desiderata. Attenzione: non riempire mai oltre la pressione massima della tua attrezzatura (max 300 bar).

Quando devo effettuare la manutenzione del compressore?

Si consiglia di sostituire le guarnizioni O-ring e pulire i componenti ogni 50 riempimenti di bottiglia da 500 cc o 50 ore di lavoro cumulate.

Cosa fare se la temperatura di funzionamento supera 80°C?

Il compressore deve essere spento manualmente premendo il pulsante POWER. Lascia la ventola di raffreddamento in funzione. Riavvia dopo che il compressore si è raffreddato.

Posso usare questo compressore con gas infiammabile?

No, è vietato. Il compressore è progettato solo per aria compressa. L'uso con gas infiammabili, esplosivi o tossici presenta un rischio di esplosione.

Come collegare il compressore a un serbatoio d'aria?

Collega l'accoppiatore femmina rapida al tuo serbatoio o pistola ad aria. Collega l'altra estremità del tubo Foster all'uscita anteriore del compressore. Assicurati che il raccordo sia ben stretto.

Cosa fare se il compressore non si avvia?

Controlla l'alimentazione elettrica: batteria dell'auto accesa o presa di corrente funzionante. Assicurati che il fusibile principale (con coperchio) non sia bruciato. Se il problema persiste, contatta il supporto tecnico Vevor.

Il compressore è in garanzia?

Sì, Vevor offre una garanzia di 12 mesi per questo compressore, coprendo cuscinetti, motore e tutte le parti metalliche. I danni dovuti a uso improprio o usura normale non sono coperti.

MANUALE UTENTE SG-220V-110V-12VMC Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

POMPA COMPRESSORE

MODELLO: G220V110V12V-VB18V5

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Pompa PCP 12V/220V 300 BAR

COMPRESSORE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO	ATTENZIONE - NON RIEMPIRE ECCESSIVAMENTE LA PISTOLASERBATOI O BOMBOLE AD ARIA. COME QUESTO PUÒ
CAUSA GRAVI LESIONI O MORTE. NON TENTARE MAI DI IMPOSTARE ILPRESSIONE DI USCITA/SPEGNIMENTO AUTOMATICO OLTRE 4500 PSI/300 BAR
PERICOLO	PERICOLO ESPLOSIONE! Troppo pienoBombola di aria compressa
Questo compressore può riempire al massimo fino a 4500 psi/300 bar, ma MAIsuperare la pressione massima di riempimento del cilindro, della pistola ad aria compressa o di altri prodotti airsoft.Questo compressore è dotato di spegnimento automatico e protezione da sovraccarico, ma è necessarioprestare sempre attenzione a non sovraccaricare il lavoro.
ATTENZIONE	NON SMONTARE LA MACCHINASENZA GUIDA PROFESSIONALE
3LO SMONTAGGIO PUÒ CAUSARE DANNI ALLA MACCHINA E ALLA SUANON FUNZIONERÀ CORRETTAMENTE.

ATTENZIONE: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e specifiche fornite con questa aerazione per laghetti. La mancata osservanza di tutte le le istruzioni elencate di seguito possono causare scosse elettriche, incendi e/o gravi infortunio.

Informazioni di sicurezza di base:

1. Non è consentito tirare o trascinare il prodotto con il cavo elettrico.

2. Quando si stacca la spina, afferrare la spina stessa; non tirare il cavo di alimentazione.

3. Non tagliare e sostituire la spina di alimentazione da soli. Altrimenti, gravi conseguenze potrebbero verificarsi.

4. Non è consentito il funzionamento del prodotto in caso di danni all'alimentazione linea o la conchiglia.

5. Non è consentito lo smontaggio e lo smontaggio del prodotto da parte di persone non esperte.

6. Nel caso in cui il compressore cada in acqua, interrompere l'alimentazione elettrica. prima di dragarlo. Poi dovrebbe essere consegnato ai professionisti per il controllo e manutenzione.

7. Rischio di scossa elettrica: non toccare l'aerazione dello stagno con le mani bagnate o mentre si è in piedi su una superficie bagnata. Utilizzare sempre il compressore in un ambiente asciutto e collegarlo a una presa elettrica dotata di messa a terra.

8. Rischio di incendio: non utilizzare l'aerazione dello stagno vicino a materiali infiammabili o combustibili materiali. Tenere il compressore lontano da fonti di calore o scintille, come fiamme, sigarette o apparecchi elettrici.

9. Rischio di esplosione: non utilizzare l'aerazione dello stagno con gas infiammabili, esplosivi o velenosi. Controllare sempre la scheda di sicurezza (SDS) del gas prima di utilizzarlo con il compressore. Inoltre, non superare i valori specificati intervallo di pressione per il compressore.
10. Rischio di corrosione: non utilizzare il compressore con gas che possono corrodere metalli o esercitare cariche chimiche. Verificare la compatibilità del gas con il materiali del compressore e dei suoi accessori. Utilizzare sempre guanti protettivi e occhiali protettivi quando si maneggiano materiali corrosivi.
11. Non utilizzare una spina o una presa danneggiate, poiché potrebbero causare scosse elettriche o incendi.
12. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo addetto all'assistenza o a persone con qualifica simile per evitare pericoli.
13. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione riguardo all'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere

smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un

punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Solo per uso interno

Informazioni FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un Dispositivo digitale di classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettato per fornire una protezione ragionevole contro interferenze dannose in un installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

- Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore.

- Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.

- Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

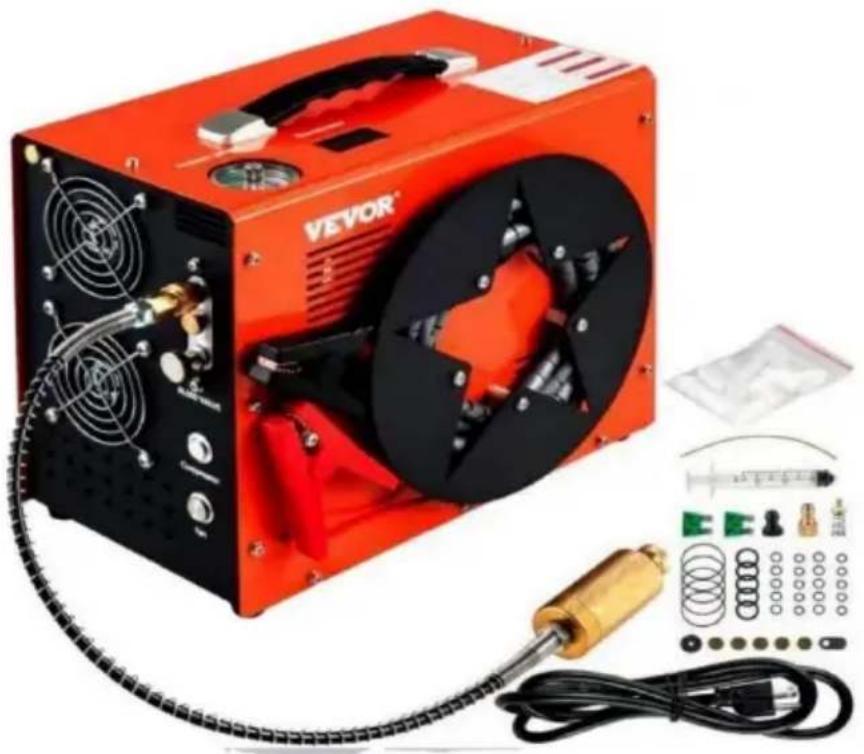

Parti incluse

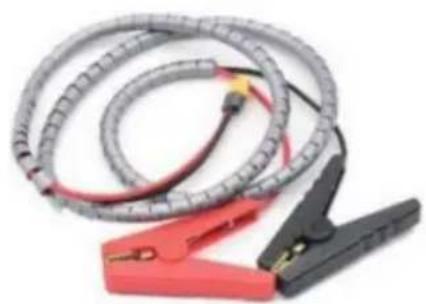

1. Cavo batteria auto da 12
2. Cavo da 220 V
3. Tubo ad alta pressione con filtro aria
4. Kit di ricambio O-ring

Specifiche principali

Nome dell'articolo	Compressore PortairTM Super 12v pcp
Tensione di lavoro	Batteria per auto DC 12V/AC 110V/220V
Pressione di lavoro	300 bar (4500 psi)
Potenza RMS	350 Watt
Flusso d'aria	12 l/min
Capacità massima	1,5 litri
Velocità di riempimento	0-300 bar, circa 13 minuti (500 cc)
Sistema di raffreddamento	Raffreddamento con ventola ad aria
Temperatura massima	80ÿ
Spegnimento automatico	Ogni 30 minuti di tempo di lavoro
Peso netto	8,9 KG
Dimensioni	340x270x170mm (L x P x A)

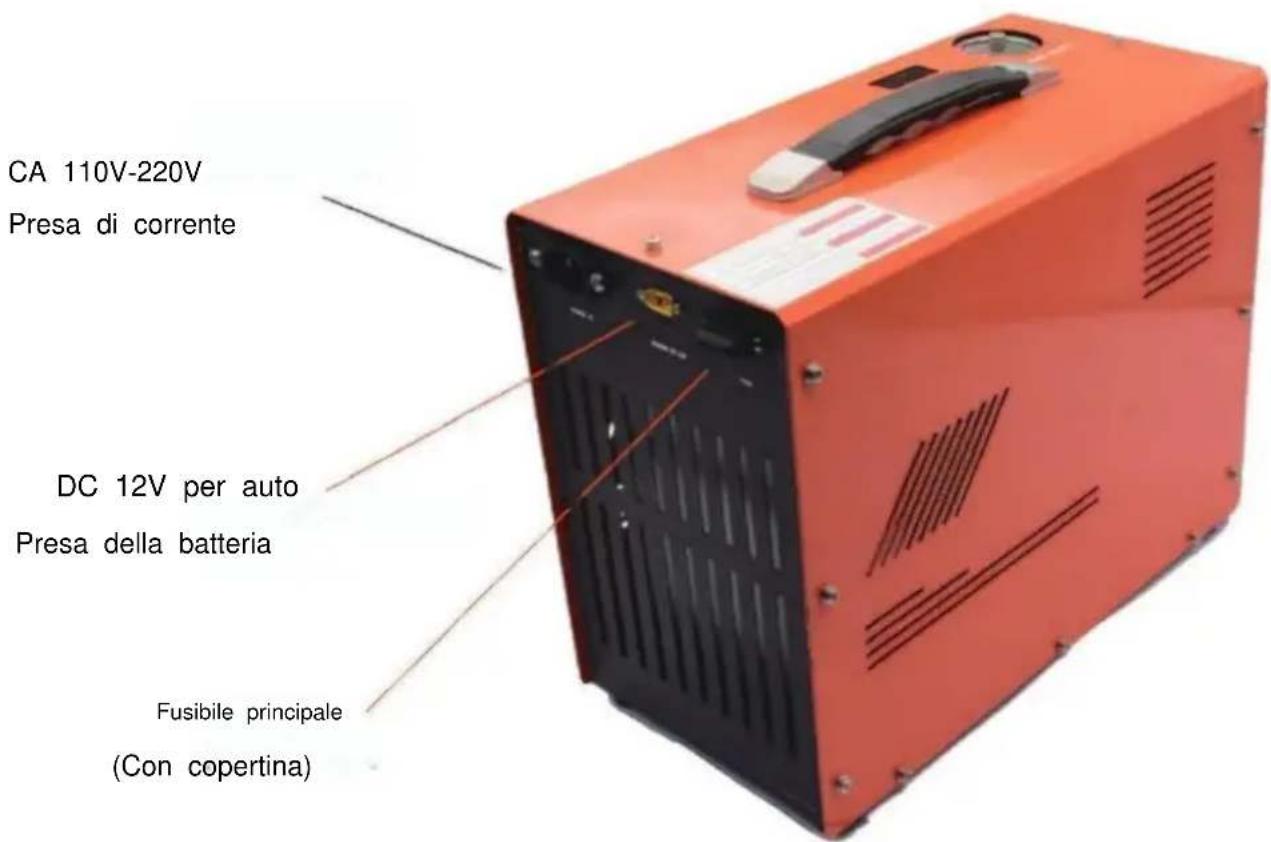

Vista operativa

Istruzioni di montaggio

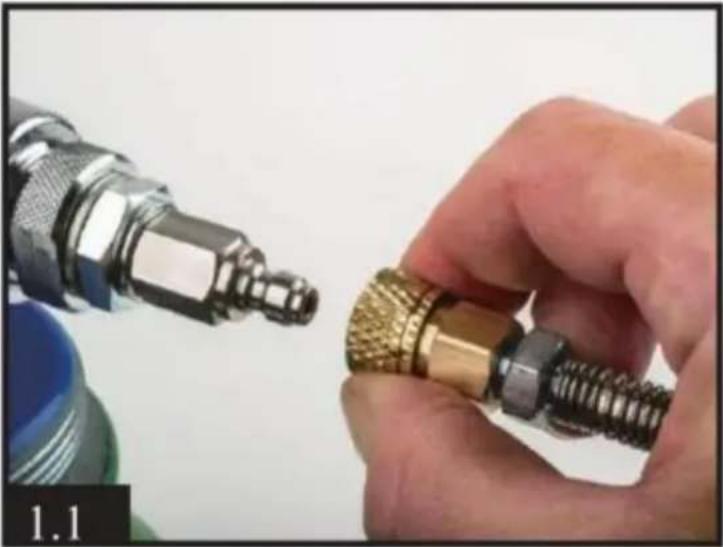

1) Collegare l'attacco rapido femmina alla bombola dell'aria compressa, alla bombola dell'aria compressa o ai prodotti Air soft.

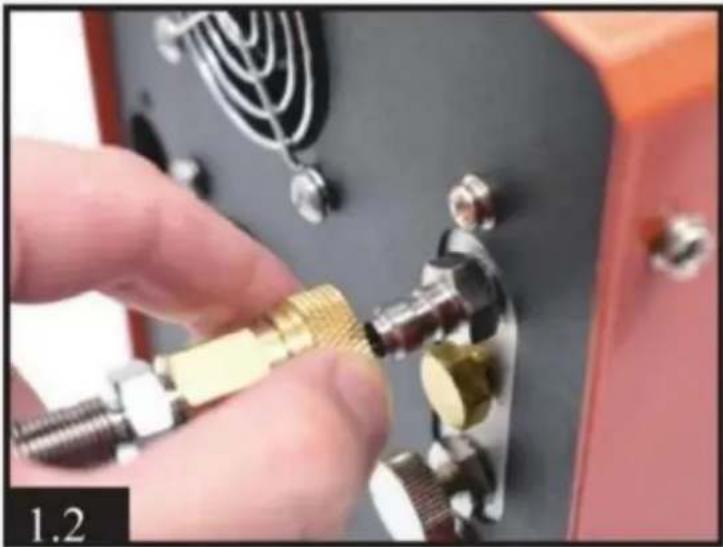

2) Collegare un'altra estremità foster all'uscita sulla parte anteriore del compressore tramite un raccordo maschio. Assicurarsi che l'accoppiamento foster.

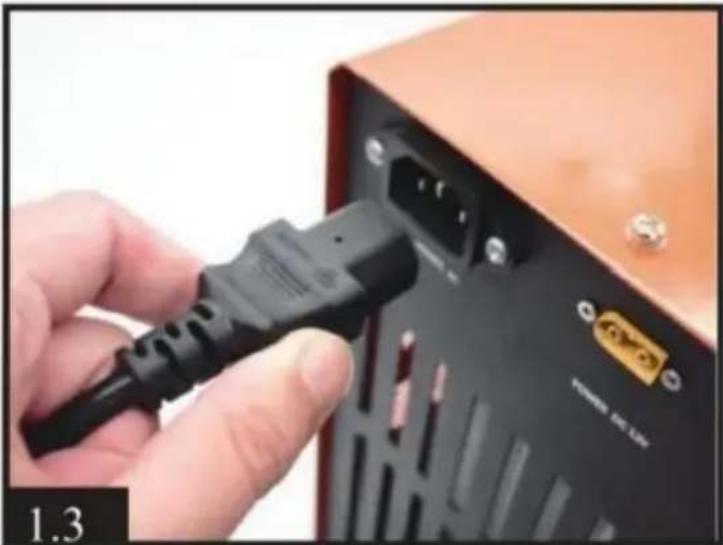

3) Collegare il cavo di alimentazione CA in dotazione al lato destro dell'unità principale e collegare la spina a tre poli alla presa di corrente.

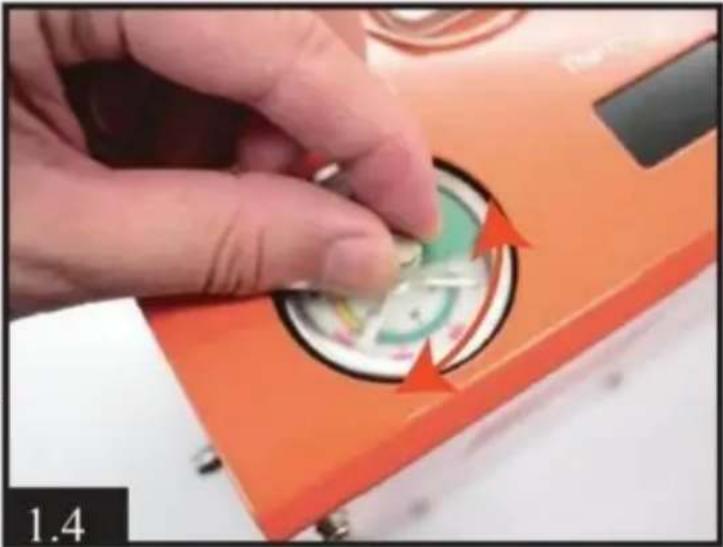

4) Ruotare manualmente l'ago del sistema di spegnimento automatico fino alla pressione desiderata.AVVERTIMENTO!NON superare MAI la pressione massima del cilindro e della pistola ad aria compressa.La pressione massima per questo compressore è di 300 bar (30 MPa/4500 PSI).

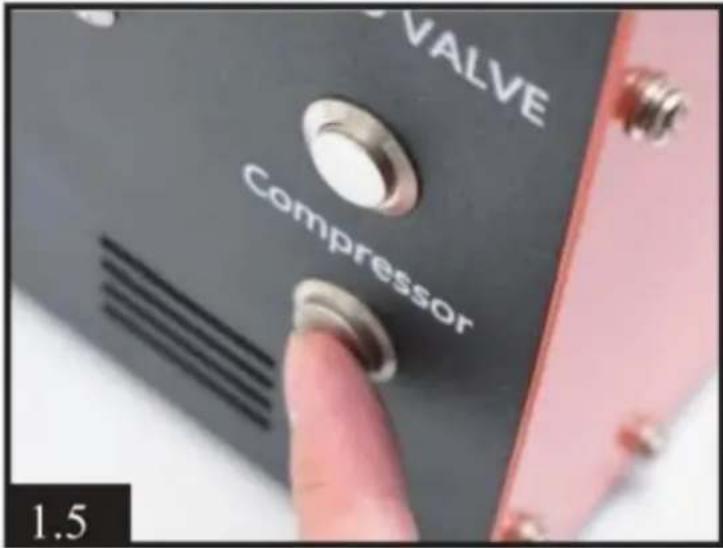

5) Premere il pulsante FAN sulla parte superiore del compressore per avviare la ventola di raffreddamento.ATTENZIONE!Prima di iniziare, far sempre funzionare la ventola di raffreddamento compressore.

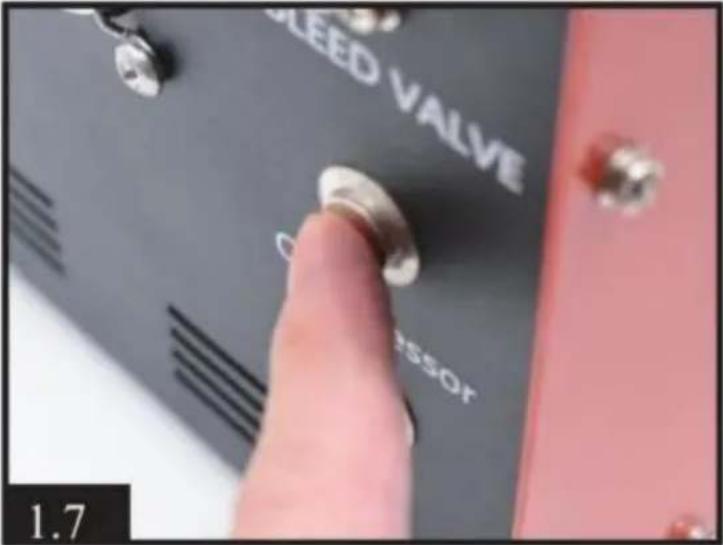

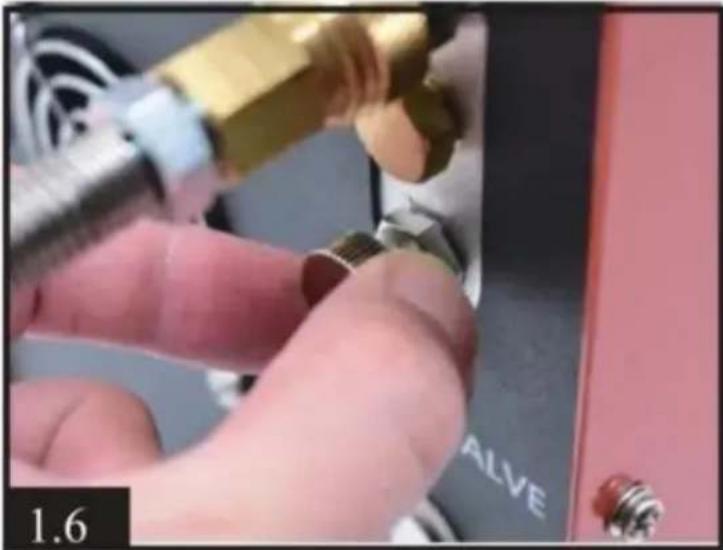

6) Chiudere la valvola di spurgo dell'aria sulla parte anteriore dell'unità principale ruotandolo in senso orario. Basta stringerlo con le dita.
7) Infine, premere il pulsante POWER sulla parte superiore dell'unità principale. L'unità compressore si avvierà in modo udibile e inizierà il processo di carica.	Utilizzo dell'alimentazione della batteria dell'auto DC I2V

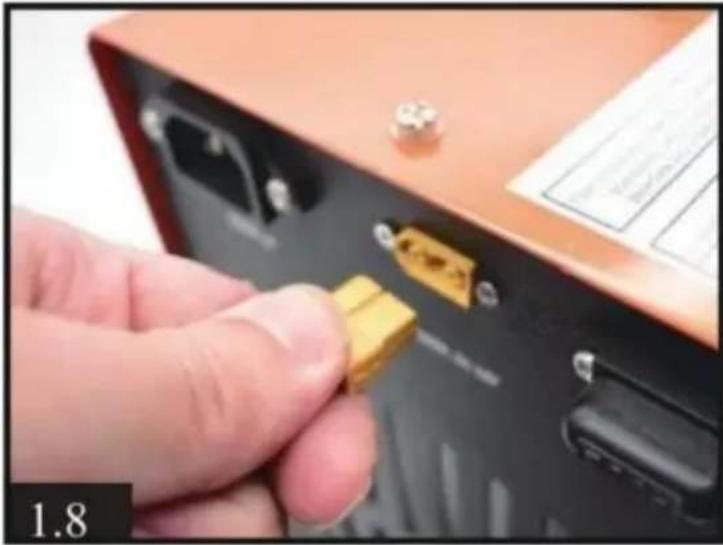

8) Assicurarsi che il motore dell'auto sia in funzione.Collegare il cavo di alimentazione CC in dotazione al lato destro della presa da 12 V.

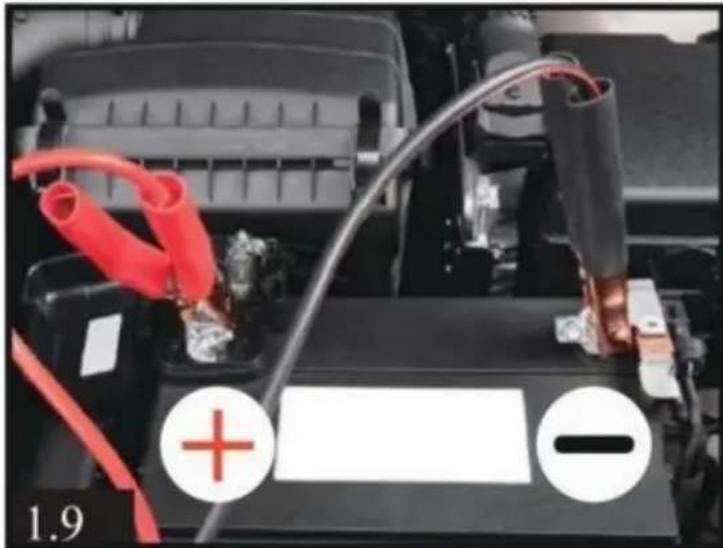

9) Collegare la clip rossa all'altra estremità di questo cavo a il terminale positivo (+) della batteria da 12 volt dell'auto.Quindi collegare la clip nera al terminale negativo (-) della batteria.	L'operazione di riposo è la stessa del passaggio

5 a pagina 5

NOTA:

Se la temperatura di lavoro supera gli 80 gradi Celsius, il compressore

DEVE essere spento manualmente, è possibile premere il pulsante POWER per effettuare

il compressore smette di funzionare. Lasciare la ventola di raffreddamento in funzione. Riavviare il funzione compressore una volta che il compressore si è raffreddato.

Il compressore si spegnerà automaticamente ogni 30 minuti per evitare sovraccarichi

e surriscaldarsi. È possibile riavviare il compressore premendo il pulsante POWER

di nuovo se il riempimento dell'aria non è terminato.

Manutenzione ordinaria

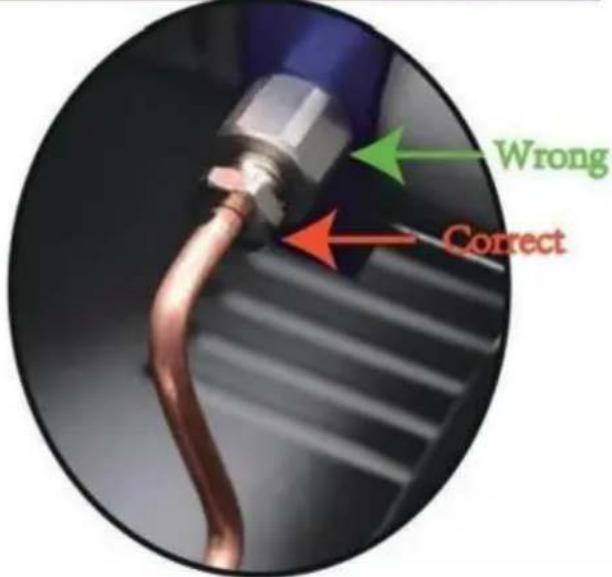

Nota: ti consigliamo di effettuare la manutenzione sostituendo gli o-ring e rimuovendo lo sporco ogni 50 pezzi riempiti con bottiglie da 500 cc o 50 ore di lavoro cumulative.

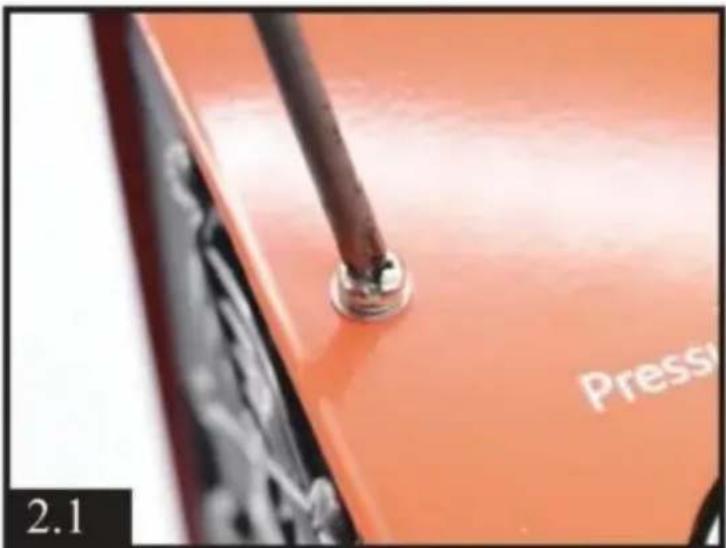

1) Allentare tutte le 20 viti sul mobiletto. (9 pezzi sul davanti, 9 pezzi sul retro e 2 pezzi sulla parte superiore). Sollevare l'intero mobiletto metallico con attenzione e lentamente. Fare attenzione ai fili interni.

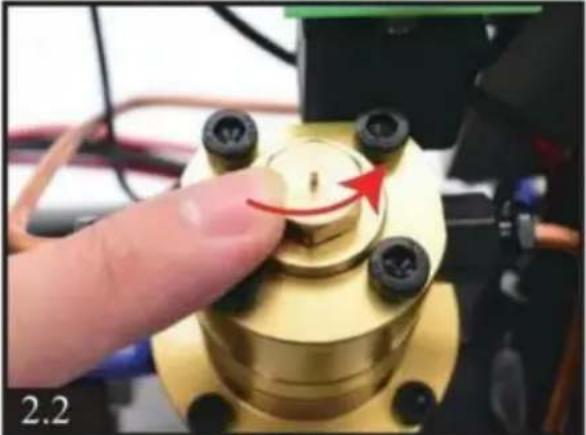

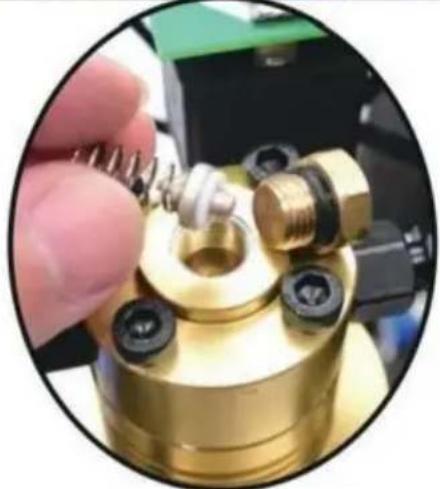

2) Allentare la valvola unidirezionale (valvola di ritegno) per vedere se l'o-ring o la molla sono danneggiati. Pulire tutto lo sporco e rimontarlo, che deve essere serrato un po'.

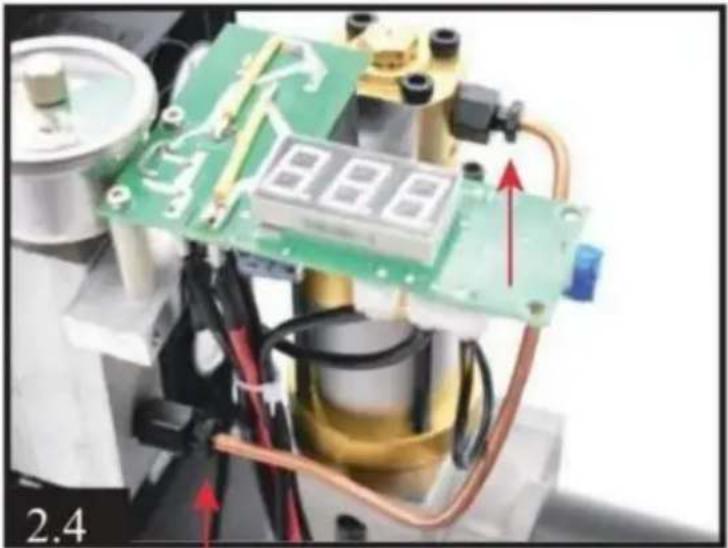

3) Allentare le 2 viti del tubo di condensa.

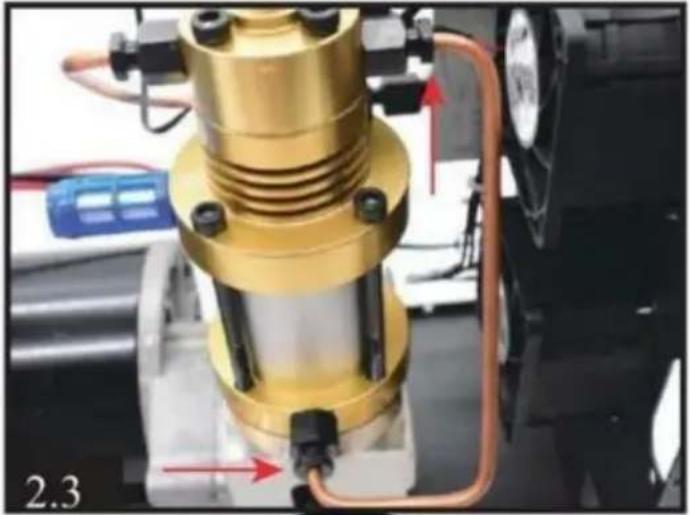

4) Allentare le altre 2 viti del tubo di condensa sull'altro lato.

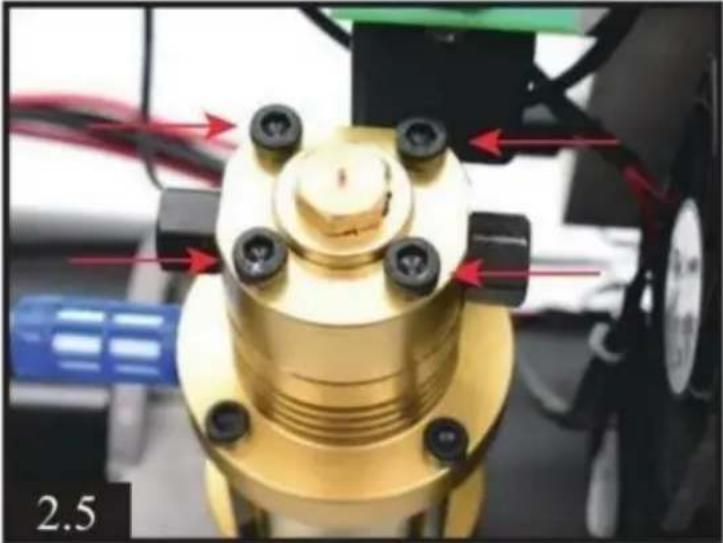

5) Allentare le 4 viti sul cilindro ad alta pressione.

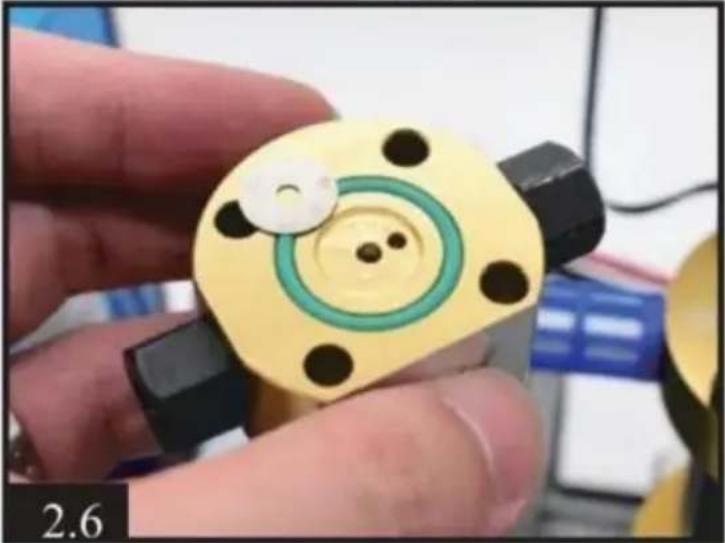

6) Controllare se l'O-ring e la guarnizione metallica sono danneggiati e pulire tutto lo sporco.
7) Allentare le 4 viti sul cilindro a bassa pressione.

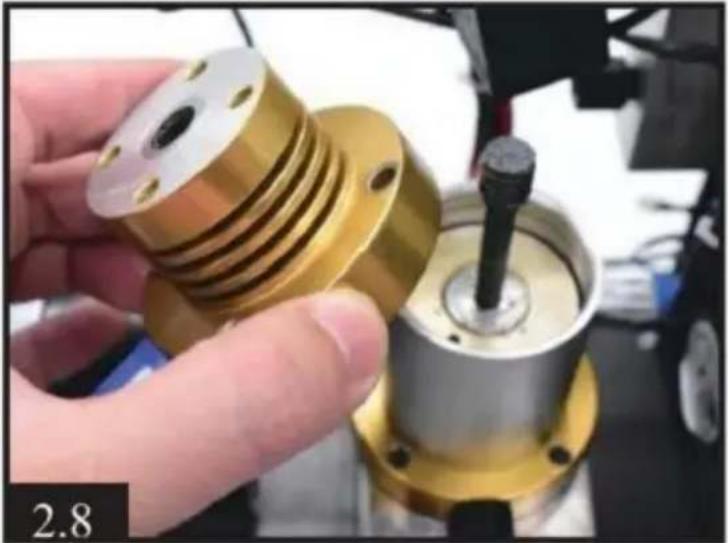

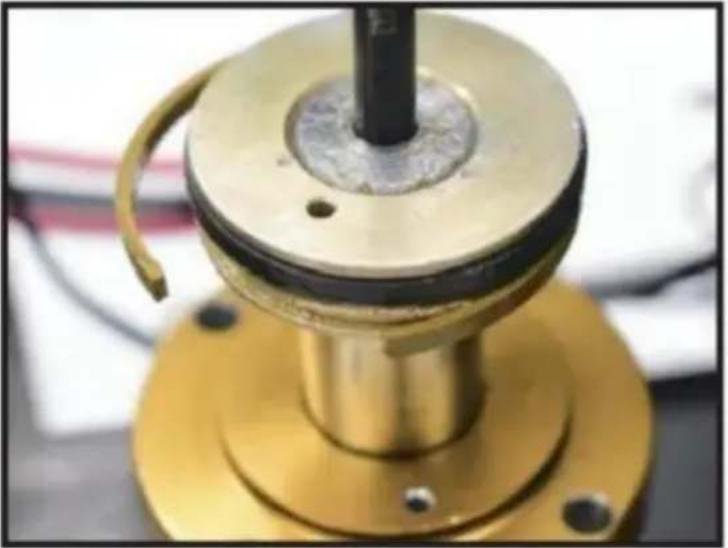

8) Togliere il cilindro a bassa pressione,controllare che il pistone ad alta pressionenon sia danneggiato. È possibile aggiungere unpo' di silicone o olio motore sull'o-ring delpistone.

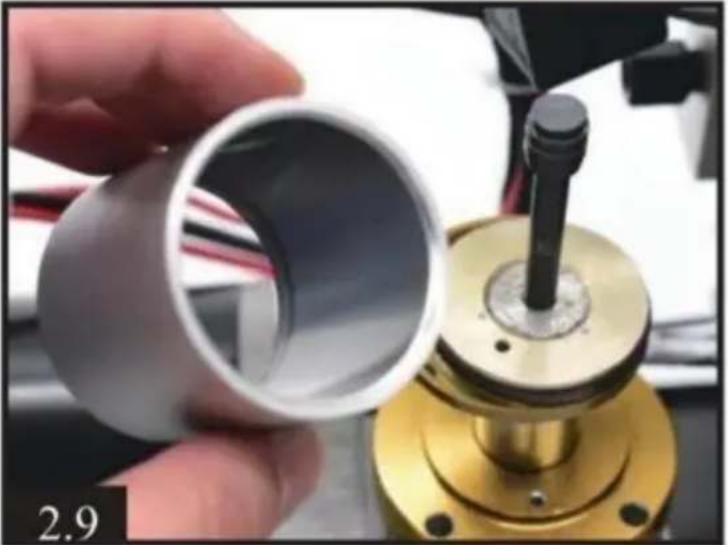

9) Togliere la parte metallica della colonna,pulire lo sporco all'interno e controllaregli o-ring a bassa pressione se sono danneggiatiÈ possibile aggiungere un po' di silicone oolio motore sull'o-ring del pistone.
È normale che l'O-ring grigio chiaro sia scollegato.

Assemblea

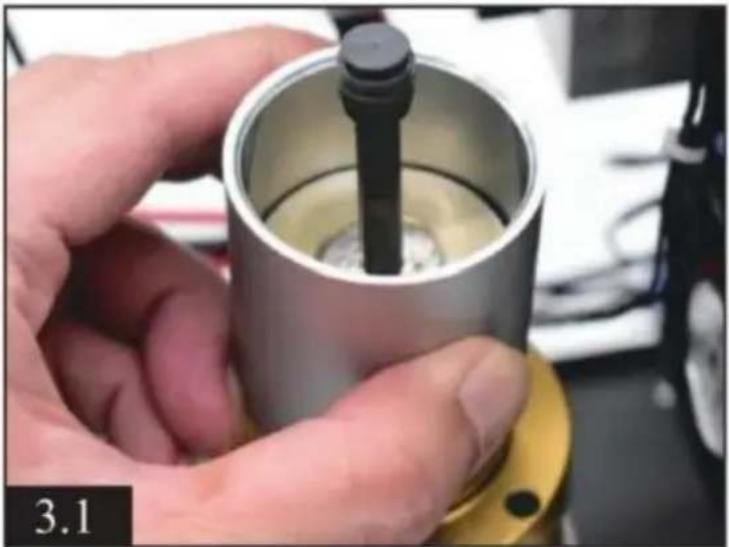

1) Posizionare il pistone nella parte metallica della colonna. Mantenere la parte inferiore del pistone a filo con la parte della colonna. Assicurarsi che non vi siano spazi vuoti tra ciascuna parte.

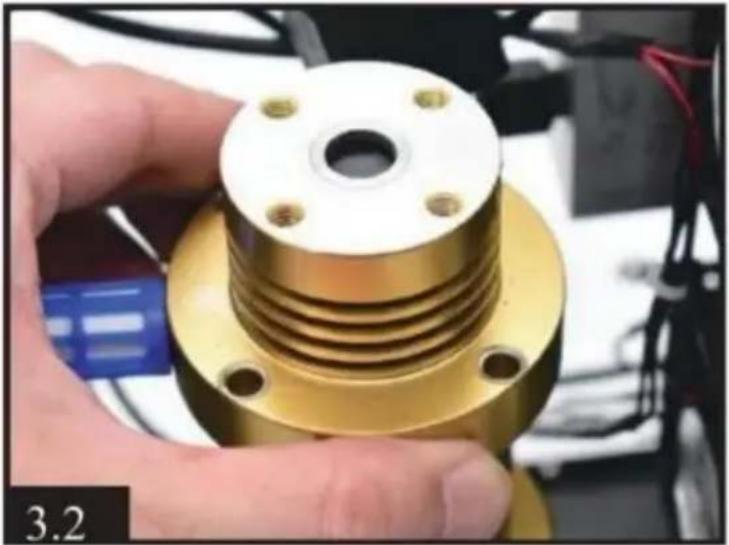

2) Inserimento del cilindro a bassa pressione nel pistone ad alta pressione.

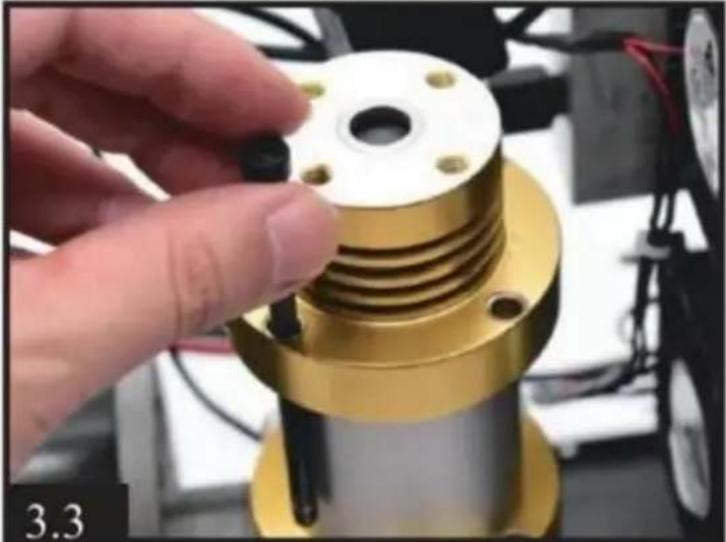

3) Stringere le 4 viti nere.

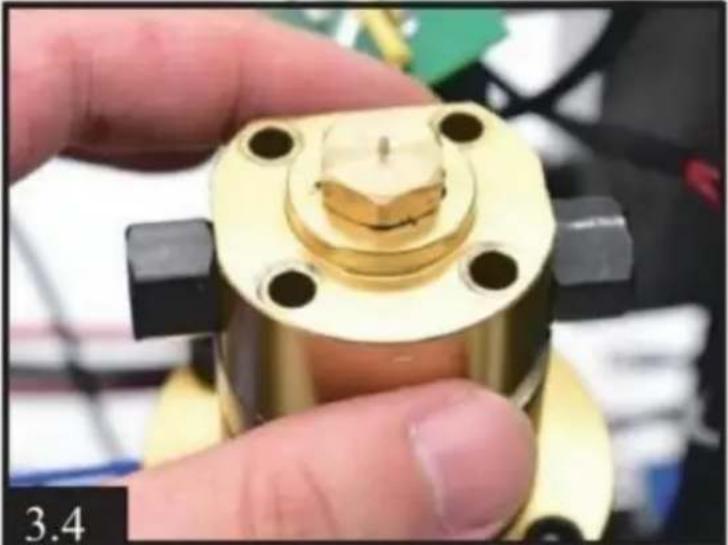

4) Posizionare il cilindro ad alta pressione nel pistone a bassa pressione. E stringere le 4 viti.

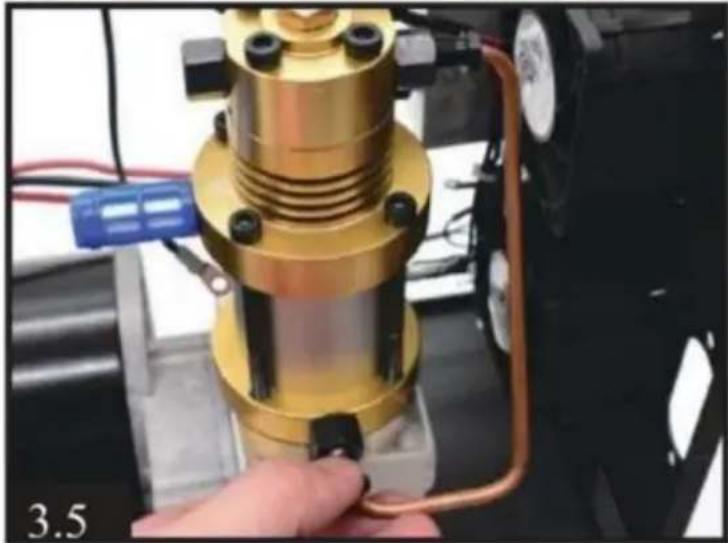

5) Installare il tubo di condensa sul cilindro.

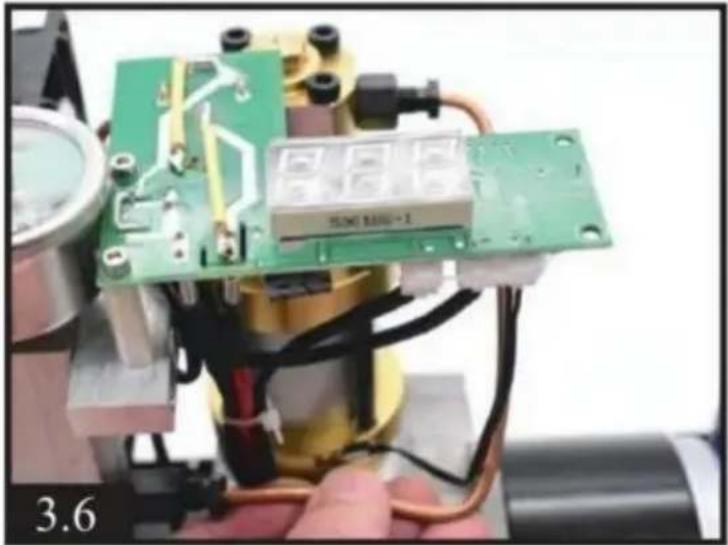

6) Installare un altro tubo di condensa.

Vista della struttura

1	Viti unidirezionali	11	Anello del pistone a bassa pressione
2	Molla unidirezionale	12	Asta
3	Guarnizione unidirezionale	13	Albero motore
4	Cilindro ad alta pressione	14	Copertura motore
5	Cilindro a bassa pressione	15	Motore
6	Parte della colonna	16	Trasformatore
7	O-ring ad alta pressione	17	Ventola di raffreddamento
8	Cilindro a bassa pressione	18	Manometro
9	Anello del pistone ad alta pressione	19	Tubo di condensazione
10	Pistone ad alta pressione

GARANZIA

Forniamo dodici (12) mesi di garanzia per questo compressore dopo che riceverlo. Ripareremo o sostituiremo gli articoli difettosi in garanzia.

Cosa è coperto?

-Tutti i cuscinetti

- Motore

-Tutte le parti in metallo

Cosa NON è coperto?

• Eventuali danni o guasti causati dall'uso improprio, dall'azione o dall'inazione del proprietario.
• Danni causati da abuso o mancata esecuzione della normale manutenzione. - Parti soggetto a normale usura.
