GEBRUIKSAANWIJZING ZM8008 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het onkwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Symbool	Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, mo de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeva Volg altijd de onderstaande aanbevelingen om het risico op letsel, brand of elektrocutie te verminderen.
	CORRECTE VERWIJDERING: Dit product is onderworpen a de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan da product in de Europese Unie gescheiden afvalinzameling ve Dit geldt voor het product en alle accessoires die met dit zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet worden mogen niet bij het normale huisvuil wo weggegooid, maar moeten worden ingeleverd bij een inzame voor de recycling van elektrische en elektronische apparaten
	Waarschuwing: Giftig materiaal. Vermijd contact met giftig materiaal.
	Waarschuwing: Ontvlambaar materiaal. Voorkom brand door ontvlambaar materiaal te ontsteken.

Verantwoordelijkheidsvereisten:

- Vevor is niet aansprakelijk voor eventuele problemen die voortvloeien uit het niet naleven van deze instructies en de voorzorgsmaatregelen die in instructies zijn opgenomen.

Het bedrijf is evenmin aansprakelijk voor problemen die voortvloeien uit reparaties die zijn uitgevoerd zonder professioneel onderhoud of het gebruik van originele reserveonderdelen/accessoires. Dit type onderhoud leidt tot

ongeldigheid van de typegoedkeuring en het ECE-typegoedkeuringscertificaat van de kachel.

SAFETY INSTRUCTION

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze dieselkachel worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en letsel. /of ernstig letsel.

1. De volgende maatregelen worden niet genomen

2. Vervang het belangrijke onderdeel van de dieselverwarming.

3. Maken gebruik van reserveonderdelen van andere fabrikanten zonder toestemming.

4. De instructies en handleiding niet opvolgt tijdens de installatie of bediening.

5. mogen uitsluitend originele bevestigingsmaterialen en reserveonderdelen worden gebruikt.

6. De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ontvlambare dampen of stof kunnen ontstaan, bijvoorbeeld:

7. Brandstofdepot

8. Koolstofopslagplaats
9. Houtopslagplaats
10. Graanschuur en soortgelijke locaties
11. Diesel-/benzinestation

En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik voor het opstarten geen sigarettenaansteker.
2. Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.
3. Tijdens het tanken dienen de verwarmingselementen uitgeschakeld te zijn.
4. Schakel de stroom niet uit terwijl het apparaat in werking is.
5. Indien er brandstof lekt of ontwijkt uit het brandstofsysteem van de kach neem dan contact op met VEVOR voor reparatie.
6. Plaats de uitlaat naar buiten om te voorkomen dat er uitlaatgassen binnendringen.
7. Het is verboden om tijdens de werkzaamheden de elektrische stroom

rechtstreeks uit te schakelen om zo de werking van de kachel te stoppen.

1. Dicht alle openingen tussen de montageplaat en de carrosserie af.

2. Het apparaat stopt met verwarmen na de oververhittingsbeveiliging. Schak het apparaat niet uit. Nadat het apparaat op natuurlijke wijze is afgekoeld en uitgeschakeld, kan het opnieuw worden opgestart.

3. Schakel het apparaat niet direct uit nadat u het hebt uitgeschakeld. Het duurt 3-5 minuten voordat het apparaat volledig stopt met werken.

4. Nadat u het apparaat 3-5 minuten hebt ingeschakeld, werkt het normaal warmt het op. Wacht even geduldig.

5. Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. V de stroomvoorziening is daarom een adapter met een spanning van 12V en stroomsterkte van 15A of meer nodig.

6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder er personen met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderho door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd

137. WAARSCHUWING: Ontvlambaar materiaal

Let er tijdens de installatie/het gebruik, het onderhoud en de afvoer het apparaat op dat er zich geen brandbare stoffen in de buurt va uitlaat bevinden. De temperatuur van de uitlaat is zeer hoog wanne

deze in werking is. Voorkom brand door het ontsteken van brandbare stoffen. materiaal.

Volg strikt de volgende methoden om isolatiehulzen correct op de uitlaatpijp te installeren en de oppervlaktetemperatuur te verlagen:

Dit installatieschema is alleen van toepassing op machines met model ZM 80

138. WAARSCHUWING: Giftig materiaal

1. Zorg tijdens installatie/gebruik, onderhoud en afvoer van het apparaat voor voldoende ventilatie om koolmonoxidevergiftiging te voorkomen. Plaats de uitlaat buiten om te voorkomen dat uitlaatgassen naar binnen lekken.

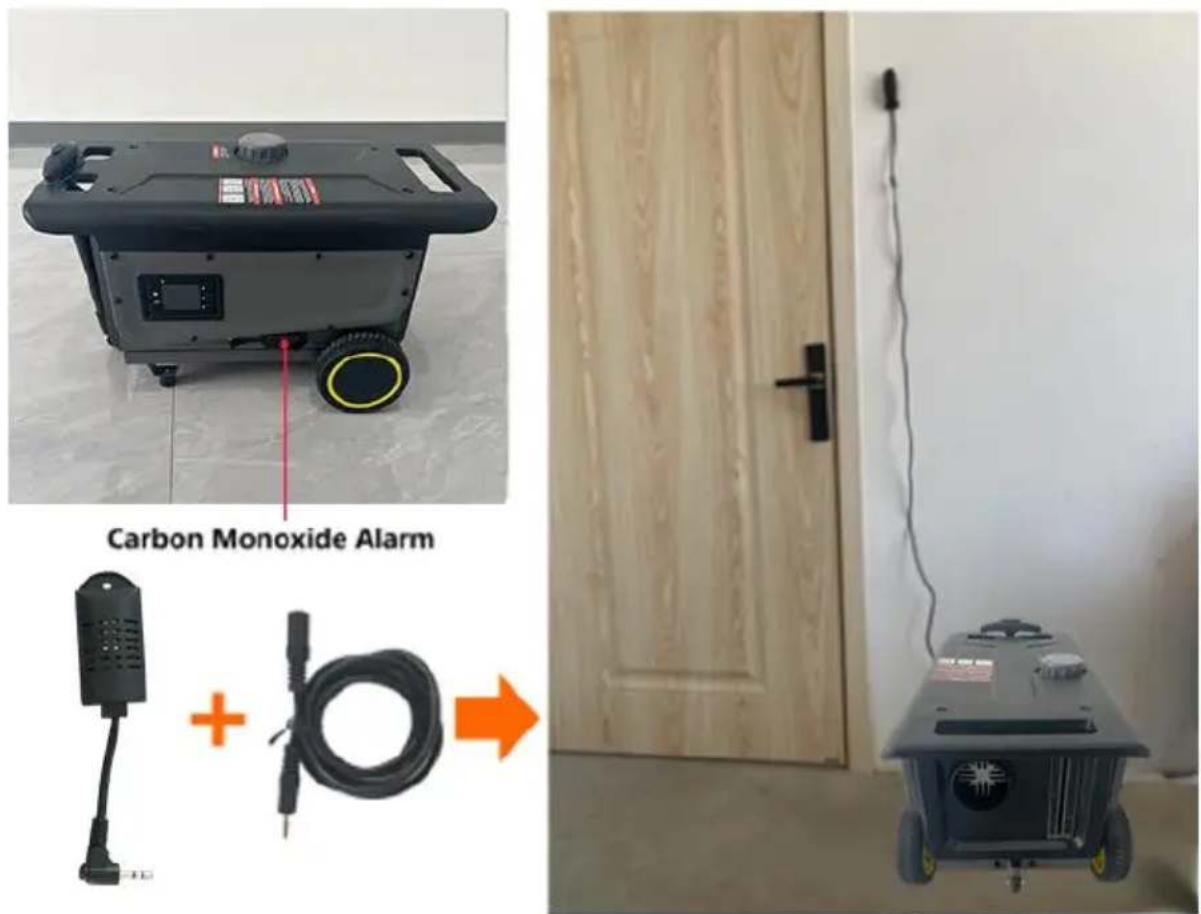

① Om het risico op koolmonoxidevergiftiging door onjuiste installatie te voorkomen, is het product uitgerust met een koolmonoxidemelder. Wanneer het koolmonoxidegehalte in de afgesloten ruimte 300 ppm bereikt, geeft de LCD-schakelaar aan dat de CO-limiet wordt overschreden. Bij een gehalte van 500 ppm gaat er een alarm af en wordt het apparaat uitgeschakeld. Controleer er repareer het lekpunt direct vóór ingebruikname.
② De koolmonoxidemelder is uitgerust met een verlengkabel van 2 meter, waarmee de sensor op elke gewenste positie kan worden geïnstalleerd. Het wordt afgeraden om de sensor te ver van of te dichtbij de dieselverwarming installeren.

Carbon Monoxide Alarm +

1. De brandstoftank die brandstof levert aan het apparaat moet voldoen aan de volgende eisen:

a) Indien er een lek is, moet de brandstof op de grond worden afgevoerd e deze niet in contact komen met de hete delen van het voertuig of de lading b) De brandstoftank met benzine moet zijn uitgerust met een effectieve vlamd bij de brandstofvulopening, of er moet een afdichtingsapparaat worden gebruikt om de opening volledig af te dichten

1. Ruimte die niet gebruikt kan worden voor het verwarmen en vervoe van gevaarlijke goederen.

BEWAAR DEZE INSTRUCTIES

FCC INFORMATION

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid var gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworper aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferenti die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal a van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoe een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat in een bepaalde installatie geen interferentie zal optreden. Mocht dit product schadelijke interferentie veroorzaken in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, dan wordt gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waar het apparaat is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCT FUNCTION

1. De dieselkachel (hierna te noemen de kachel) is onafhankelijk van het oorspronkelijke motorsysteem. Hij maakt gebruik van 12-24 V gelijkstroom om aan te drijven. Er zijn twee soorten regelmodi voor de kachel: automatische regeling en handmatige regeling. De kachel gebruikt lichte diesel, die overeenkomt met de omgevingstemperatuur als brandstof, en kan normaal worden gestart en gebruikt bij een temperatuur boven 40 N. De ingeademde verse lucht wordt via de warmtewisselaar verwarmd tot warme lucht door de energie die vrijkomt bij het verbranden van brandstof, en vervolgens naar de gewenste plek geblazen. Dit type kachel heeft de voordelen van een compact constructie, lichtgewicht, hoge thermische efficiëntie, zuinigheid in elektriciteit en brandstof, en eenvoudige installatie.
2. De verwarming herstelt schade aan de auto die wordt veroorzaakt door e plotselinge temperatuurdaling, verbetert de temperatuur in de auto en verwarmt de koelvloeistof van de motor voor om motorslijtage bij lage temperaturen te voorkomen. Bevordert het ontdooien van het interieur van de auto, het start van de auto en het ontdooien van autoruiten.

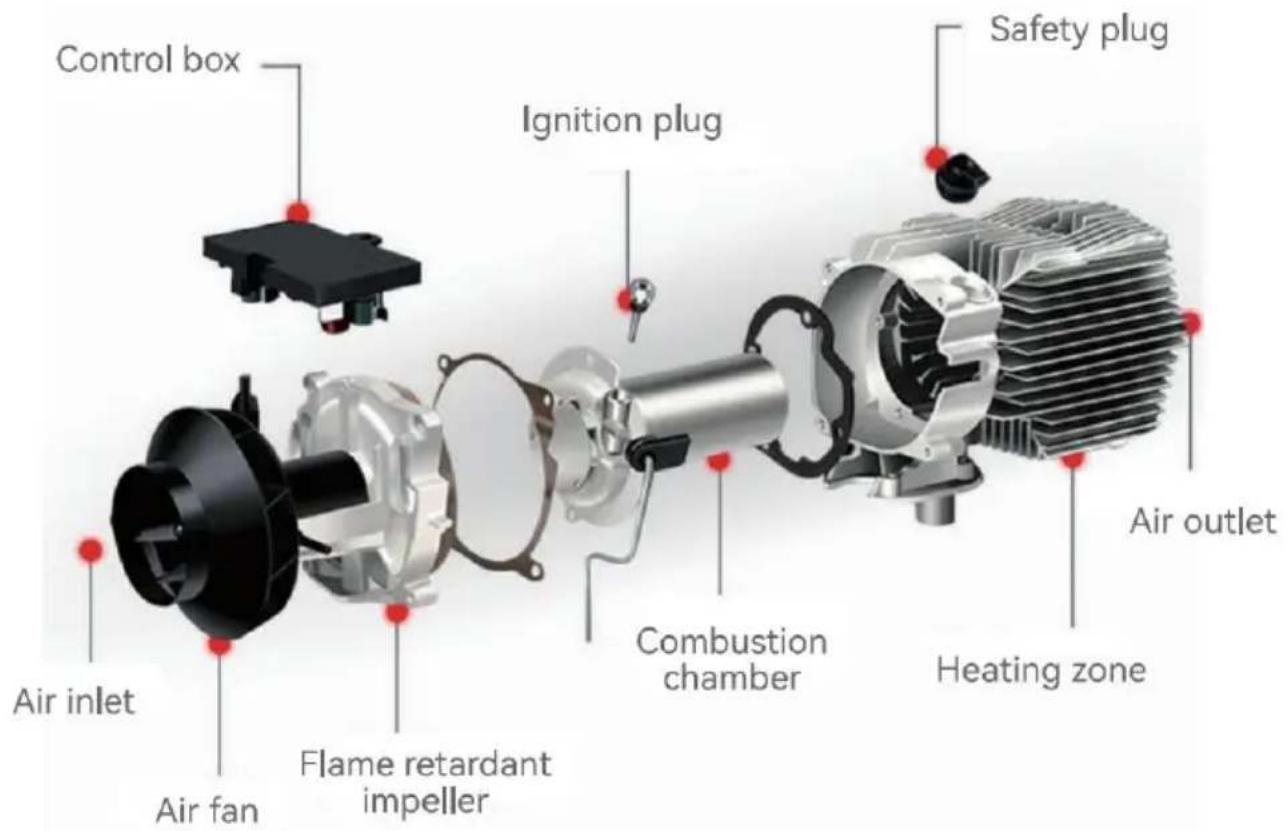

INTERNAL STRUCTURE

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

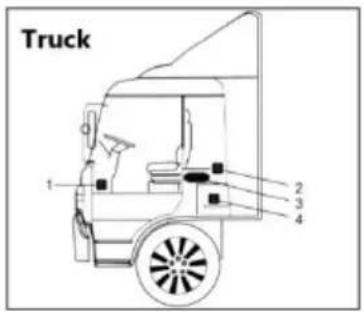

INSTALLATION POSITION

Truck 1 2 3 4

Voor de installatie van de machine is vakpersoneel nodig.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken voor het tanken van de dieselkachel. Ande brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, enz., mogen niet worden gebruikt. Anders kan de kach een onaangename geur afgeven en kan er tijdens het gebruik e storing optreden .

MODEL

Model	ZM800 8
Verschijning
Verwarming medium	Lucht
Brandstof	Diesel
Beoordelingen	DC 12-24V/40W
Adapter	100-120V~, 50-60Hz, 12V/12A Voor Amerikaanse gebruikers100-240V~, 50-60Hz, 12V/12A Voor Europese gebruikers

PACKING LIST

Model		ZM 80 0
Hoofdmotor		1
Koolmonoxidemodule		1
Uitlaatpijp		1
Blaaspijp		1
Stroomkabel		1
Afstandsbediening		1
Geluiddemper met 1 bevestigingsstuk en schroeven		1
C- lamp		2
Pijpklem		2
Machinebevestiging schroeven		2
Vloeibaar kristalschakelaar		1
Roterende blaaspijp		1
Gebruikershandleiding		1
Verlenglijn		1
Moer		2
Adapter		1
Snelle connector		1
Beschermhoes		1
Koker		1
Stofzak		1
Wielen		2

Raadpleeg het onderstaande installatieschema en lees de

voorzorgsmaatregelen zorgvuldig door bij de installatie of het gebruik:

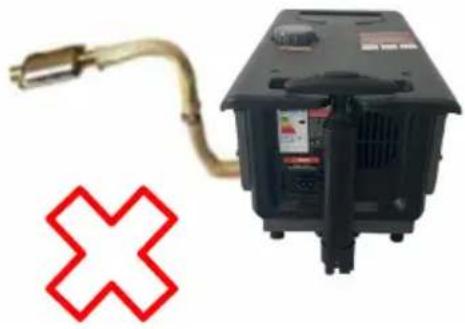

13. Geen zij - installatie :

※ Zijwaartse installatie van de dieselkachel kan na verloop van tijd olielekkage in het apparaat veroorzaken, wat leidt tot veel rookontwikkeling en koolmonoxidevergiftiging. Laat tijdens de installatie 10 cm ruimte rond de kach vrij voor een goede ventilatie.

※ Indien u de verwarming in een gebouw installeert:

13 Als de kachel binnen staat: Maak gaten in de muur zodat de afvoerpijp r buiten kan worden geleid. Let op de isolatie van de afvoerpijp, aangezien de erg heet kan worden en brand kan veroorzaken.

14 Als de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verleng om te voorkomen dat de uitlaatgassen via de achterste ventilator van de kach het gebouw in worden gezogen. Dit kan leiden tot koolmonoxidevergiftiging.

Verkeerde installatierichting Correcte installatierichting

14. Voorzorgsmaatregelen voor de stroomvoorziening :

※ De voeding voor de dieselkachel moet aan de volgende eisen voldoen: Spanning: 12 V; stroomsterkte: ≥ 12 A, direct of via een accu. Laad de acc op tijdens gebruik van de kachel, aangezien onvoldoende stroom tot storingen kan leiden. Zorg voor een stevige en veilige verbinding met de accu. Het ge van klemmen voor de bevestiging kan leiden tot slecht contact.

※Bij het verlengen van de stroomkabel voor de dieselkachel moet de draaddiameter >2mm² zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de kachel niet werkt. Gebruik na het aansluiter isolatietape om de verbinding te beschermen en lekkage te voorkomen, wat brand kan veroorzaken.

※ Schakel de stroom niet uit wanneer de dieselkachel op hoge temperaturen werkt. Dit kan terugslag veroorzaken door de hoge temperaturen. Herhaaldelijk gebruik kan permanente schade veroorzaken. Oplossingen:

- Als de stroom uitvalt en u de kachel direct weer aanzet: Wacht tot de in warmte van de kachel volledig is verdwenen voordat u de kachel weer insch voor de normale werking.

- Als de kachel na een stroomstoring langere tijd aan blijft staan: Onvolledige verbranding binnenin kan veel rook produceren. Wacht tot de rook is opgetrol dan start de kachel automatisch en werkt weer normaal.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken voor het tanken van de dieselkachel. Andere

brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, enz., kunnen niet worden gebruikt. Anders kan de kachel defect raken. een onaangename geur hebben en tijdens het gebruik niet goed functioneren.

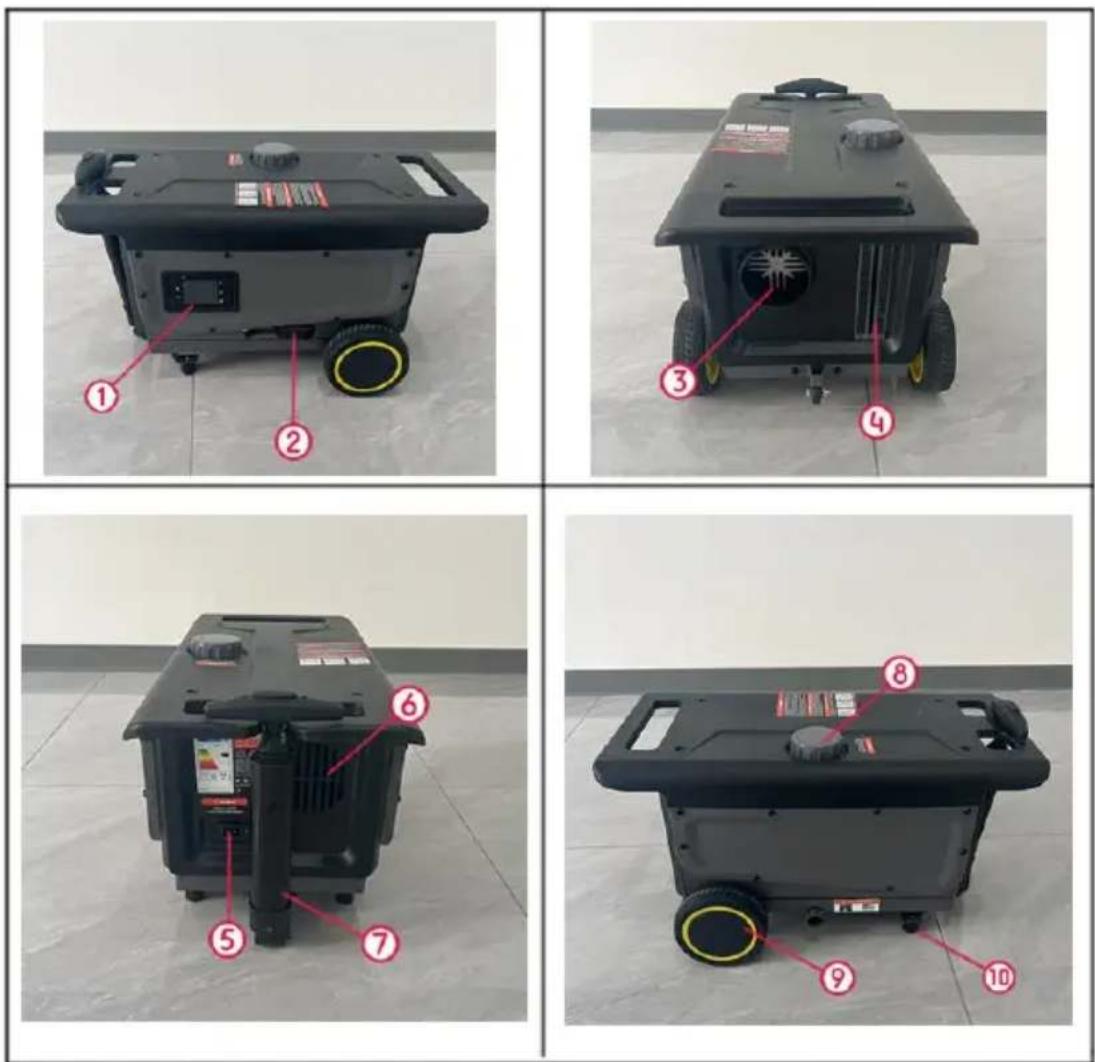

PRODUCT INFORMATION

Model : ZM8008

1	vloeibare kristalsluiter	2	Koolmonoxidemelder
3	Uitlaat	4	Weegschaal van de brandstoftank
5	Voedingspoort	6	Luchtinlaat
7	Stuurstang	8	Brandstoftankpoort
9	Wiel	10	Hoekregelwielen

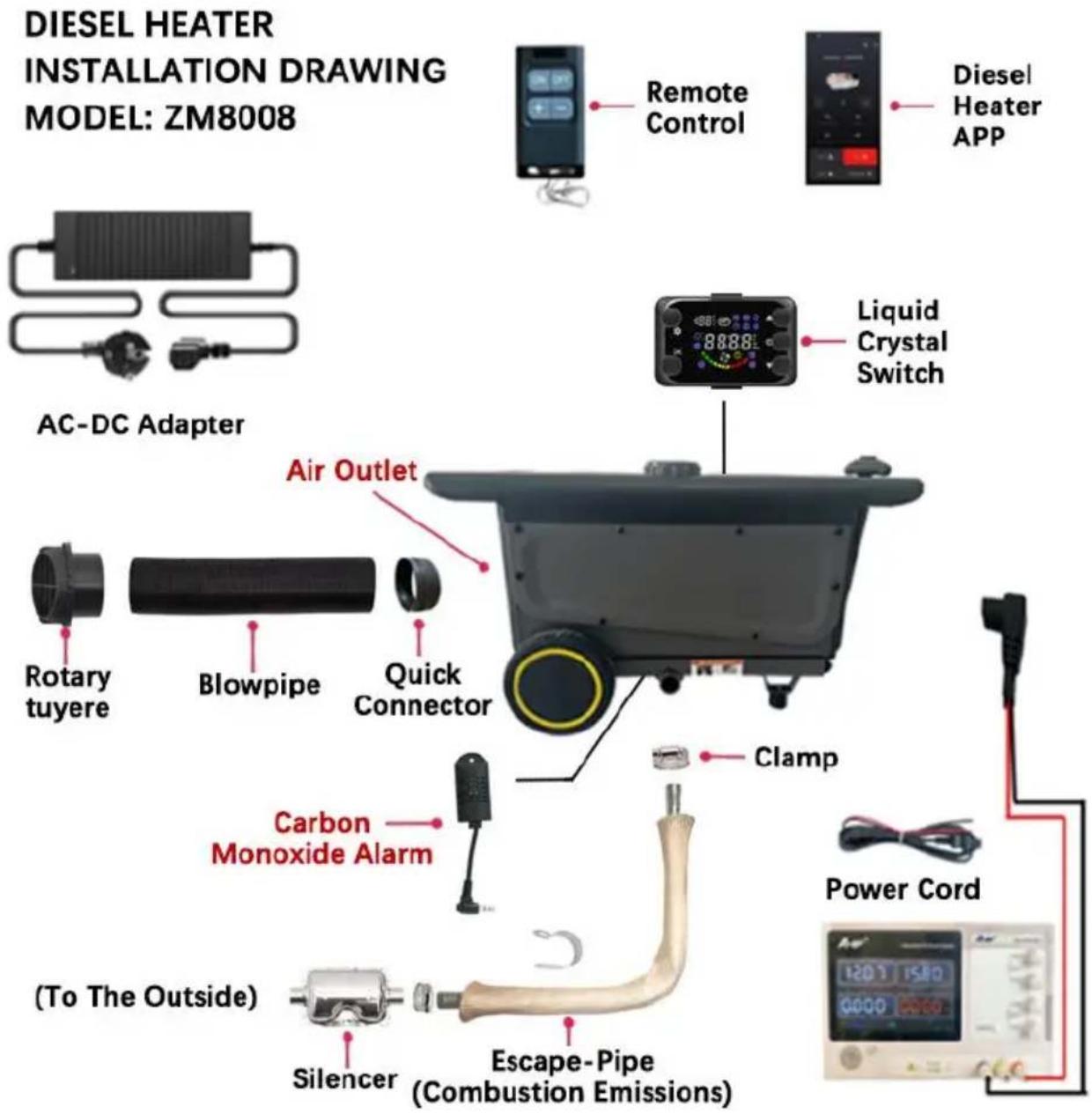

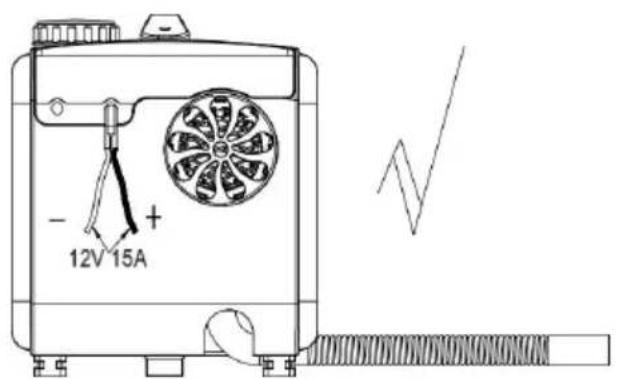

INSTALLATION DIAGRAM

Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of meer no

Z M 8008

1. De luchtinlaat mag niet geblokkeerd worden en moet open en vrij blijven.
2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van brandbare st worden gehouden. Vermijd het verhitten en ontsteken van brandbare goederen en het laden van vracht op de grond.
3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerbuis niet omhoog, maar horizontaal of omlaag geplaat kan worden.

- 12V 15A +

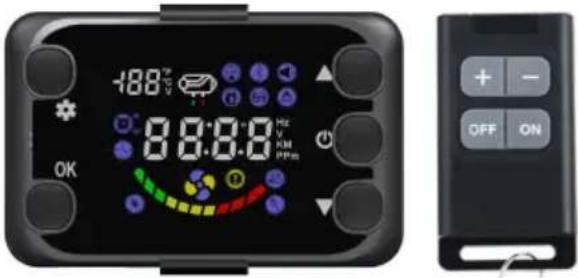

Raadpleeg de onderstaande instructies voor het gebruik van de LCD-schermschakelaar.

Om te synchroniseren, scant u de -code op de

recht om de video te bekijken.

Functie	Parameter	Werkingsmethode	Specifieke operationele stappen
Inschakelen	/	Houd de [aan/uit-knop] lang ingedrukt	Houd in uitgeschakelde toestand de aan/uit-knop 2 seconden ingedrukt of het apparaat in te schakelen en te verwarmen. Wanneer he H-nummer op het scher verschijnt, betekent dit dat het apparaat is ingeschakeld en opgewarmd.
Uitschakelen	/	Houd de [aan/uit]-knop lang ingedrukt uitknop]	Druk, terwijl het appara is ingeschakeld, lang op de aan/uit-knop om 'UIT weer te geven en het apparaat uit te schakele Tijdens het uitschakelen kan de knop niet worde bediend. Wacht tot de ventilator stopt met werken en de taal zal aankondigen dat de verwarming stopt, wat betekent dat het appara volledig wordt uitgeschakeld.Opmerking :Het is verboden om de stroom tijdens het uitschakelen met geweld uit te schakelen, anders wordt de interne warmte niet volledig afgevoerd. Een tweede keer opstarten produceert een grotehoeveelheid rook/hitte di niet volledig wordt afgevoerd, wat gemakkelijk de interne windturbine van de machine kan beschadigen. Wacht in dat geval tot de verbranding volledig is hersteld.
Huidige tijdsinstelling	24-uurs kloksysteem	Weergave in stan -bymodus	Na het inschakelen wor in de stand-bymodus [Weergavetijd] op het scherm weergegeven. N het uitschakelen wordt i de stand-bymodus automatisch overgeschakeld naar [Weergavetijd]. Houd in de stand- bymodus de [OK-toets] seconden ingedrukt om de tijdopties te openen [de tijdinterface knippert] druk op de [Aan/uit-toet om uren en minuten te selecteren, druk op de toets] en [↓-toets] om chuidige tijd aan te passen, druk op de [O toets] om de [Weekoptie te openen, druk op de toets] en [↓-toets] om chuidige week aan te passen. Druk op de [O toets] om op te slaan af te sluiten.Opmerking :De weergegeven tijd wordt na een stroomstoring automatisch op nul geze Er is geen geheugenfunctie.
Looptijd	99 uur en 59 minuten	Weergave tijdens werkproces	Automatische tijdsregistratie na het opstarten, waardoor realtime observatie van de werktijd mogelijk is.
Versnellingsmodus	Niveaus 1-6	↑-toets] en [↓-toets] om de versnellingspositie aan te passen	Destandaardversnellingsmodus is ingeschakeld wanneer het apparaat is ingeschakeld. Gebruik de toetsen [↑] en [↓] om de versnellingsgrootte aan te passen.
Schakelen tussen versnellingen en temperaturen	/	Houd [Instellingen] lang ingedrukt knop 2 seconden ingedrukt houden	Standaardversnellingsmodus wanneer ingeschakeld, houd de [Instellingen]-knop 2 seconden ingedrukt om de temperatuurmodus te wisselen.
Temperatuur - Celsius	0~40°C	Houd [Instellingen] lang ingedrukt knop 2 seconden ingedrukt houden	Houd, terwijl het appara is ingeschakeld, de kno [Instellingen] 2 seconden lang ingedrukt om grade Celsius weer te geven. Gebruik vervolgens de toetsen [↑] en [↓] om de temperatuur aan te passen.
Temperatuur - Fahrenheit	0~39°C	Houd [Instellingen] lang ingedrukt knop 2 seconden ingedrukt houden	Wanneer het apparaat ingeschakeld, houdt u d [Set]-knop 2 seconden ingedrukt om Celsius weer te geven. Houd d [↑-toets] en [Power]-knoppen 2 seconden ingedrukt om over te schakelen naar Fahrenheit. Gebruik de -toets] en [↓-toets] om temperatuur aan te passen.
Handmatige oliepomp	/	Houd de combinatietoets [↑-toets] en [↓-toets] 3 seconden lang ingedrukt	In de stand-bymodus Houd de↑-toets] en ↓{ toets] 3 seconden ingedrukt om automatiscolie te pompen. Het pompen stopt automatisch wanneer u de toetsen loslaat.Let opLet op de ol inlaat aan de onderkant van de machine en stomet pompen totdat de de inlaatpositie bereikt. Overmatig olie pompen kan leiden tot een te intern olievolume en eestoring in de ontsteking.
Afstandsbedieningsmatching	Effectieve afstand ≤ 30m	Houd de [Aan/uit-knop] en de [↓-toets] 2 seconden lang ingedrukt	Houd in de uitgeschakelde stand de combinatie van [Aan/uit-knop] en [↓] 2 seconde ingedrukt totdat [HFR1] wordt weergegeven. Dru vervolgens op een willekeurige knop op de afstandsbediening om he koppelingsproces te voltooien.Opmerking: De HFR1 tot en met de HFR4 kunnen met vier afstandsbedieningen worden gekoppeld voor gelijktijdige bediening.
Afstandsbedieningsfunctie	Effectieve afstand ≤ 30m	Standaard fabrieksaanpassing	[AAN] - aan/uit-knop, [UIT] - aan/uit-knop, [+/-tandwiel-/temperatuurgrootte

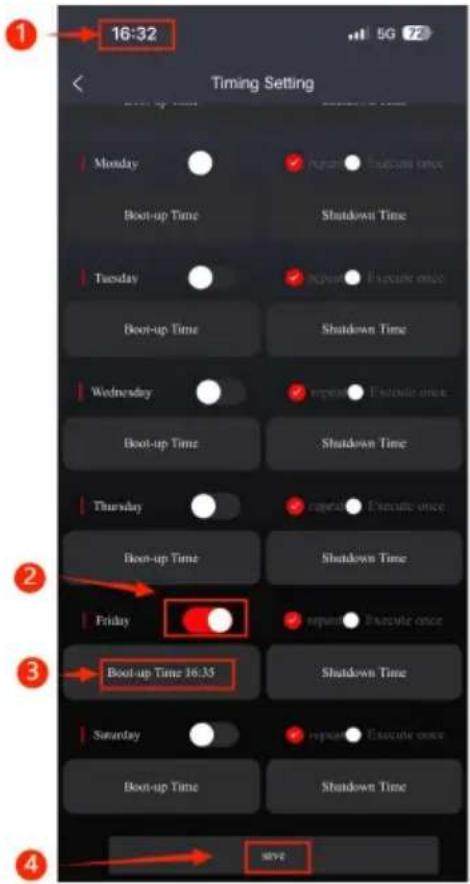

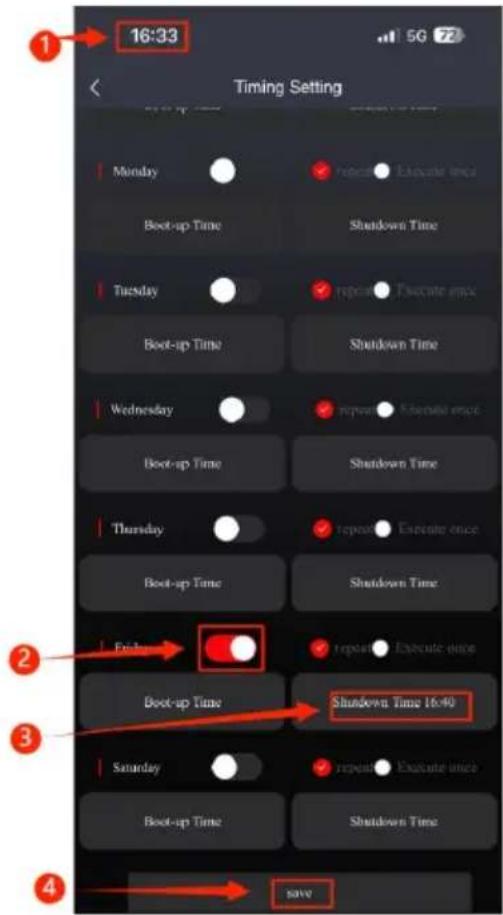

Timerinstelling	Maximaal 23 uur en 59 minuten	Minimale looptijd van 1 minuut	Instellingsvolgorde in de stand-bymodus: huidige tijdinstelling → starttijdinstelling → instelling van de tijdgestuurde werkingstijd → instelling van de tijdgestuurde functieschakelaar: 1. Na het inschakelen geeft het scherm in de stand-bymodus [weergavetijd] weer en schakelt het automatisch over naar [weergavetijd] in de stand-bymodus na het uitschakelen.Houd in de stand-bymodus de [OK-toets] seconden ingedrukt om de tijdoptie te openen [tijdinterface knippert],druk op de [aan/uit-toets om uren en minuten te selecteren, druk op de toets] en [↓-toets] om chuidige tijd aan te passen, druk op de [Otoets] om de [weekoptie te openen en druk op [↑-toets] en [↓-toets] om de huidige week aan te passen. Druk op [OK] op te slaan en af te sluiten2. Starttijdinstelling: houd de combinatietoets [↓] e [OK] 2 seconden lang ingedrukt om de tijdinstelling te openen, druk op [↑] en [↓] om uur en de minuten in stellen, druk kort op de [Aan/uit-knop] om de ur en minuten te selectere druk op [OK] om te bevestigen en stel de uitschakeltijd van de tim in; druk op [↑] en [↓] het uur en de minuten te stellen, druk kort op [Aan/uit-knop] om de ur en minuten te selectere druk op [OK] om te bevestigen, op te slaan en af te sluiten na voltooiing, het scherm geeft de wekker weer wanneer de stand- bymodus succesvol is ingesteld.3. Instelling van de timingfunctieschakelaar; Wanneer de timingfunctie is gestart, drukt u 2 seconden lang op de combinatietoets [↓] en [OK] om de timingfuncti uit te schakelen. Wanne het wekkerpictogram var het scherm verdwijnt, isdeze succesvoluitgeschakeld.Waarschuwing:Nadat de weergavetijd ingesteld, stelt u de starttijd en de looptijd i volgorde in, bijvoorbeeld de huidige tijd is 15:10 stel deze in om te sta om 15:12 en om te starten en af te sluiten 15:17. Gepland opstarten en afsluiten moeten tegelijkertijd worden ingesteld en kunnen nie onafhankelijk van elkaar worden uitgevoerd. Zodr het geplande opstarten en afsluiten zijn ingesteworden ze elke dag herhaald. Wanneer het schema niet in gebruik schakelt u het uit volge de methode voor het annuleren van het schema.
Basisinstellingen	/	Druk in de opstartstatus op de [Aan/uit-knop] om de basisinstellingente openen	Druk in de ingeschakeld toestand op de aan/uit-knop om kort de basisinstellingen te openen en informatie te bekijken:01: Shell-temperatuur [X °C]; 02: Voedingsspanning [P-12V]; 03: Koolmonoxideconcentratie [C000]; 04: Huidige versnelling [HX]
koolmonoxidemelder	300 ppm alarm, 500 ppm alarm + uitschakeling	Druk kort op de an/uit-knop ]	Druk in de ingeschakeld toestand op de aan/uit-knop om kort de basisinstellingen te openen en informatie te bekijken:0 3 : Koolmonoxidewaarde [C000], 300ppm alarm, 500ppmalarm+uitschakeling;
Spraakankondigingen	/	Engelse stemuitzending	Er wordt een stem weergegeven bij het in- en uitschakelen en bij melden van foutcodes.

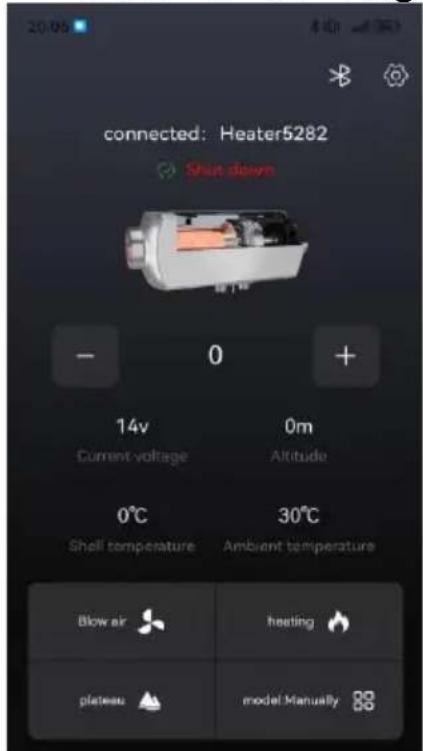

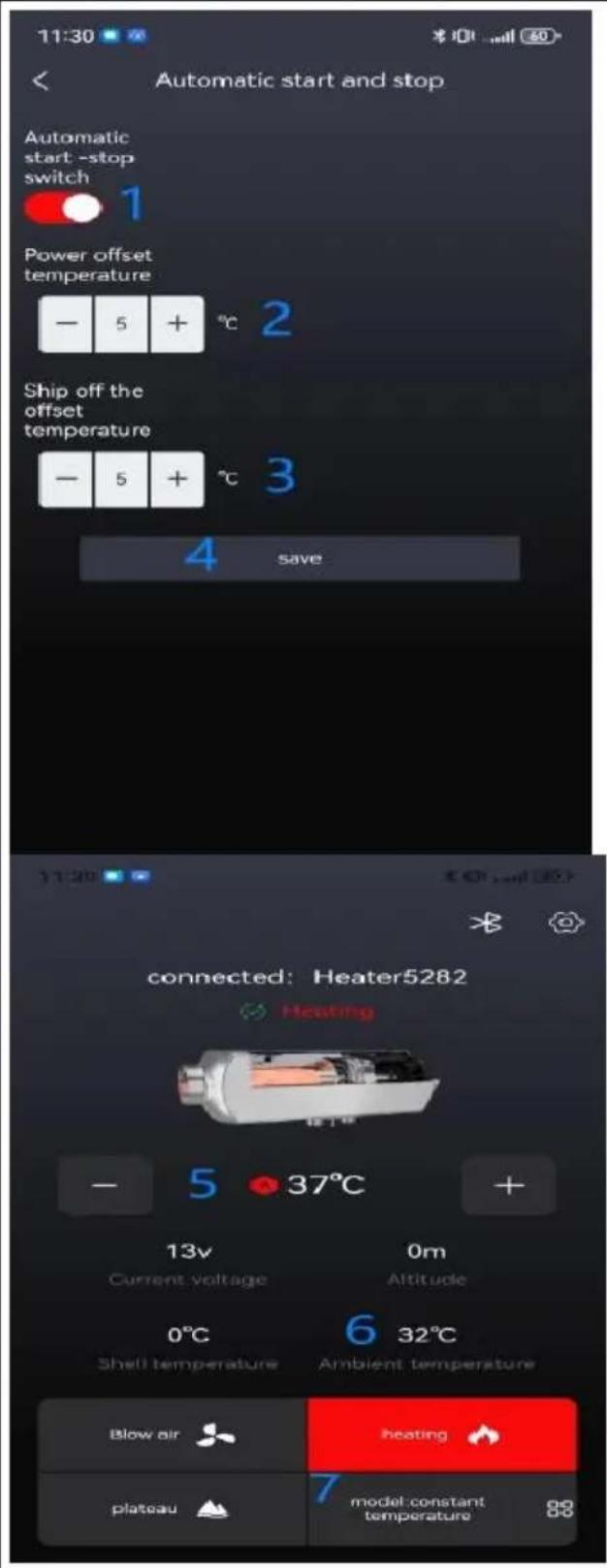

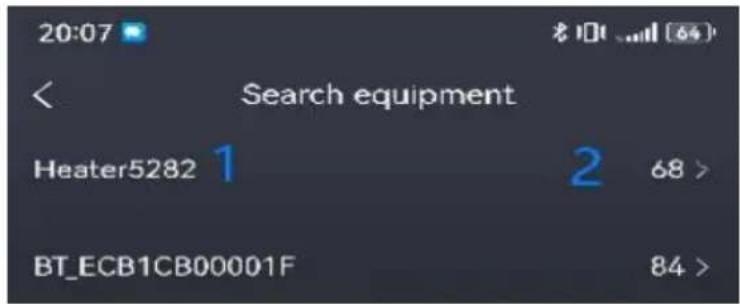

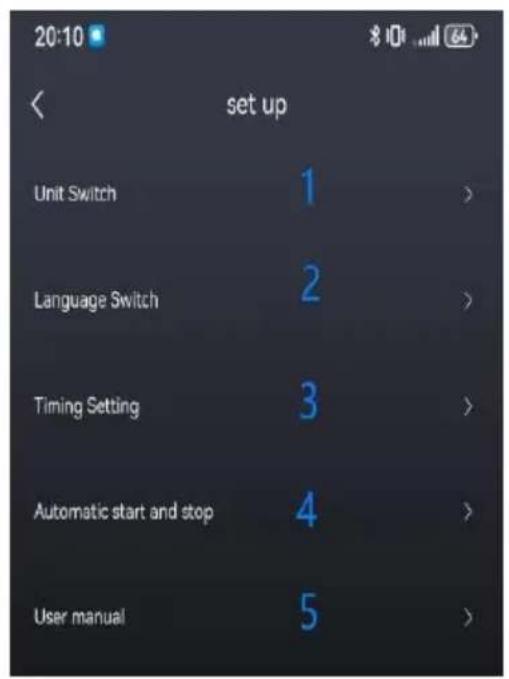

APP-functies	Bluetooth effectieve afstand ≤ 50m	Android- en iOS- systemen	1. Zoek en download d bijbehorende app met d naam "AirHeaterCC" op uw mobiele telefoon. Of scan de onderstaande QR-code met uw telefoon, klik op de bijbehorende systeemdownload en vol de onderstaande stappen om het apparaat te verbinden en te bediene met uw telefoon. Raadpleeg de gebruiksaanwijzing op de app-interface voor gedetailleerde informatie over de functies.2. Wanneer de kachel ingeschakeld, drukt u ko op de [OK]-knop om de Bluetooth-koppelingscode XXXX weer te geven. Nadat de koppeling is gelukt, verbindt u de Bluetooth-verbinding en bedient u de kachel me de app.
Taal Schakelen	Fabrieksinstelling Engels	Houd de [Set]- toets en de [↑]- toets twee seconden ingedrukt	Houd in de stand- bymodus de toets [Instellingen] en de toet [↑] twee seconden ingedrukt om de taal te wijzigen. 01: Duits [GE] 02: Russisch [rU]; 03: Taal uitschakelen aankondiging [oF]; 04: Engels [EN]

Storingsalarm

Toon de volgende afbeelding, corresponderend met het knipperende storingssymbool en corresponderend met het knipperende

storingsapparaatpictogram, geef gegevens weer als foutcode, raadpleeg de fouttabel voor de betekenis.

*Bougie, oliepomp, fan, sensor, voeding en andere symbolen, knipperen geeft aan dat het overeenkomstige apparaat defect is .

Fouttabel

Scan de QR-code om de probleemoplossingsmethode te bekijken

Foutcode	Oorzaak van het fale	oplossingen
E-02	Abnormalevoedingsspanning en -stroor	1. Controleer devoedingsapparatuur om erzeker van te zijn dat deingangsspanning 12V/24V ien de ingangsstroom ≥slant 15A, vermogen: ≥slant 150W,er kunnen verliezenoptreden als gevolg vanverschillen in de diameterlengte van deinstallatiedraad; 1 12V-voeding: kan worden gestaonder de omstandighedenvan een minimale spanning ≥slant 10V en een minimalestroomsterkte van 9,5A;224V-voeding: kan worden gestart onder de omstandigheden van een minimale spanning ≥slant 24V en een minimale stroomsterkte van 4A.Spanningsbeveiliging>32,8V meldt E-02-fout.2. Keuze van de voeding: aanbevolen voeding, batter adapter, enz.Ingangsspanning: 12V/24V, ingangsstroom: ≥slant 15A, vermogen: ≥slant 150W.3. Het opladen van de a met een verwarmingstoeste is verboden, aangezien ee te lage accustroom tot storingen kan leiden;4. Het gebruik van sigarettenaanstekers in de auto voor de stroomvoorziening is verboden, aangezien deze apparaten met een lage stroomsterkte niet kunnen werken;5. Het is verboden om klemmen te gebruiken om de verbinding tussen de accu en de draden te fixeren, aangezien slecht contact ook storingen kan veroorzaken. Let bij het verlengen van de kabelboom op draden met een diameter van ≥slant 2 n om spanningsval door een dunne draaddiameter en lage spanning of stroomsterkte te voorkomer die storingen kan veroorzaken. Als de kabelboom na verlengingniet werkt, meet dan de spanning en stroomsterkte aan de kant van de voed en de kant van de verwarmingskabelboom.
E - 03	Storing in de ontstekingsbougie	1. Controleer of de ontstekingsbougie goed vastzit.2. Verwijder de ontstekingsbougie en controleer deze op eventuele defecten, zoals een gebroken kabelboom, een gebroken ontstekingsbougiekop, oxidatie, verkoling, enz.3. Vervang de ontstekingsbougie met nieuwe accessoires.
E - 04	Storing oliepomp	1. Controleer of de stekke van de oliepomp los zit. de stekker eruit en plaats hem terug om dit te bevestigen.2. Controleer of er een pompend geluid in de oliepomp te horen is. Als geen pompend geluid is, kunnen er na herhaaldelijk tikken na demontage onzuiverheden in de pomp zitten.3. De oliepomp is defect, vervang deze.
E - 05	Overtemperatuurbeveiliging	De temperatuursensor detecteert dat de oppervlaktetemperatuur van de aluminium behuizing ≥slant 280 °C is en biedt oververhittingsbeveiliging. Let op of de inlaat-, uitlaat en uitlaatpijpen gebogen o te lang zijn, aangezien dituitlaat beïnvloedt en de warmteafvoer verhindert.
E - 06	Storing in de windturbinemotor	1. Controleer of de motorrotor vastzit, of de stekker los zit, of de aansluiting niet goed is, e Als de rotor vastzit, gebrudan twee schroevendraaier om hem parallel naar buit te bewegen en hem weer normaal te laten draaien.2. Controleer of de afstan tussen de Huo-sensor en rotormagneet te groot is e of de sensor de rotorsnelheid niet kan detecteren, waardoor foutcode E-06 wordt weergegeven;3. Controleer of de inductiemagneet van de windturbine ontbreekt of de polariteit onjuist is, en pas deze aan om de normale werking te herstellen.4. De motor en het moederbord zijn defect.Vervang de motor of het moederbord.
E-07	Communicatiefout	1. Controleer of de aansluitpoort van de afstandsbedieningsschakela ar los zit2. Controleer of de verbindingsdraad (blauw) van de afstandsbedieningsschakela ar een open circuit heeft
E - 08	Secundaire ontstekingsstoring(Storing in het oliecircuit)	Het programma detecteert automatisch of er eenoliepomp in de machine z en voert vervolgens 2 controles uit. Elke controle duurt 4 minuten.1. Bij nieuw aangeschafte machines moet de brandstoftank worden gevuld met diesel en moe men 2-3 minuten geduldig wachten voordat het verwarmingsproces begint. Als er geen olie in de olieleiding van de nieuwe machine zit, zal deze langzaam starten.2. Controleer of de diesel de brandstoftank volledig is opgebrand en bekijk de brandstoftankschaal om te controleren of er voldoend brandstof is. Als er geen brandstof in de tank zit, deze dan tijdig bij voordat de machine start en norm laat opwarmen.3. Raadpleeg de probleemoplossingsmethode voor foutcode E-10.
E-09	sensorfout	1. Controleer of de verbindingsdraad en de connector van de temperatuursensor beschadigd of loszitten en het moederbordprogramma geen signaal detecteertvanwege een signaalonderbreking.2. Sensoraccessoires vervangen.
E-10	Eén ontstekingsstoring (Storing in het oliecircuit)	1. Controleer of er voldoende olie in de brandstoftank en de olieleiding zit, of de olieleiding verstopt is en de oliepomp vastzit.2. Controleer of de in- uitlaatpijpen vrij zijn.Onvoldoende zuurstoftoevoer of slechte uitlaat kan leiden tot een defecte ontsteking.3. Overschrijdt de hoogte de kalibratieparameters? Onvoldoende zuurstofinlaat kan leiden tot een ontstekingsstoring;4. Raadpleeg de E-02- foutcodecontrole. De ontsteking is mislukt vanwege onvoldoende warmte van de bougie o het laagste punt van de voedingsspanning/-stroom.
Installatiehandleiding	De oppervlaktetemperatuur van de uitlaatpijp bedraagt ongeveer 752 °F, en er m aandacht worden besteed aan de bescherming tegen ontvlambare materialen tijdens de installatie	1. Houd er rekening mee er zich geen brandbare stoffen rond de uitlaatpijp de uitlaat voor warme luc bevinden. Gebruik isolatiemateriaal ter bescherming. Het isverboden gaten te boren machines op houten vloere te installeren. De oppervlaktetemperatuur van de uitlaatpijp bedraagt ongeveer 400 °C.2. Verbied het gebruik va lijmsoorten die niet bestan zijn tegen hoge temperaturen, om geurvergiftiging te voorkomen. Zorg ervoor da er geen brand ontstaat do ontvlambare materialen in brand te steken.3. Installatiepositie:1Reserveer een opening va 4 inch bij de luchtinlaat v een soepele luchtinlaat;2Houd de onderste uitlaatpijp op een afstand van 2 ind van de grond en voorkom brand wanneer de temperatuur van de uitlaatpijp hoog is. Buig de uitlaatpijp niet te veel, aangezien dit een slechte uitlaatstroom kan veroorzaken;4Het uitlaatkanaal is niet gemakkelijk te lang en meerdere bochten kunnen ervoor zorgen dat warmte niet kan worden afgevoerd wat resulteert in een stori met hoge temperatuur. Laa bij het bijvullen van de brandstoftank de brandstofniet op de buitenmantel stromen, aangezien deze langs de binnenkant van machine naar de uitlaatpijpositie zal stromen, waardoor rook ontstaat. Vul de brandstoftank tot een nivea dicht bij de opening van brandstoftank . Blokkeer de inlaatpijp niet, aangezien o kan leiden tot onvoldoende zuurstof en een storing va de verwarming .
Accessoires modificatie	Verbied het gebruik van materialen die niet bestand zijn tegen hoge temperature en rubberen afdichtingen di geur- en vergiftigingsgevare kunnen veroorzaken	1. Aanpassing van de verlenging van de uitlaatleiding: Het is aan t raden om buizen aan te schaffen die van hetzelfde materiaal zijn gemaakt of van hittebestendig materiaa met een lengte van maximaal 2 meter en zon grote hoeken om oververhitting te voorkomen 2. Aanpassing en verlengin van de uitlaatpijp: Het is te raden om pijpen aan t schaffen die gemaakt zijn van hetzelfde materiaal of hittebestendig roestvrij staamet een lengte van maximaal 2 meter en zon grote buighoeken. De pijpe moeten naar beneden naa buiten worden geleid en mogen niet meerdere kereomhoog worden gebogen om de afvoer van uitlaatwarmte te beïnvloede (de bedrijfstemperatuur van de uitlaatpijp bedraagt ongeveer 400 °C en de installatiepositie is verboder aangezien er gaten in de houten vloer mogen worde geboord. Rubberen afdichtingen die niet hittebestendig zijn, zijn ook verboden, aangezien deze geur- en vergiftigingsgevaak kunnen veroorzaken).
Witte rook uitstoten	Abnormale stroomuitval/overmatig olievolume bij handmatige pomp	1. Pomp handmatig olie. Aer te veel olie in de maazit, zal deze niet ontbranc en witte rook uitstoten. De juiste manier is om olie r de inlaat te pompen en t stoppen. Als het olievolum in de pomp te hoog is, de olieleiding 2-3 keer worden losgekoppeld en opnieuw worden gestart or de normale werking te herstellen voordat de olieleiding wordt aangesloten. U kunt ook e föhn gebruiken om enige in de inlaatbuis te blazen totdat deze weer goed werkt.2. Abnormale stroomuitval tijdens gebruik: Druk tijdennormaal gebruik op de aan/uit-knop om 'UIT' weete geven voor uitschakelen Tijdens het uitschakelen ka de knop niet wordeningedrukt. Wacht tot de ventilator volledig is gestop voordat u het apparaat volledig uitschakelt en koppel vervolgens de stroomtoevoer los. Tijdens het uitschakelen is het verboden om de stroomtoevoer geforceerd a te sluiten . Anders zal de interne warmte niet volledig worden afgevoerd en zal bij de tweede keer opstar veel rook vrijkomen. In da geval is het noodzakelijk te wachten tot de interne warmte volledig is opgebrand voordat de normale werking wordt hersteld .3. Raadpleeg de probleemoplossingspagina voor foutcode E-01/E-02.
Roken	Onvoldoende zuurstofinname of koolstofafzetting in de verbrandingskamer	1. Overschrijdt de hoogte kalibratieparameters? Onvoldoende zuurstofinlaat kan leiden tot een mislukt ontsteking en zwarte rookontwikkeling.2. Controleer of er een verstopping in de inlaatbui zit waardoor er onvoldoende zuurstof wordt opgenomen.3. De kleine ruimte bij de luchtinlaat zorgt voor een verstopping van de luchtinlaat.4. Controleer de foutcode 01/E-02. Het laagste punt van de voedingsspanning/-stroom zorgt ervoor dat e onvoldoende warmte van d ontstekingsbougie komt, wa resulteert in een mislukteontsteking en zwarte rookontwikkeling.5. Demonteer de verbrandingskamer van de machine om te controleren op koolstofafzettingen en vervang de verbrandingskamer tijdig.
Rookblauw	Slechte oliekwaliteit	Alleen diesel van hoge kwaliteit mag worden gebruikt. Het gebruik van gemengde diesel, andere soorten olie en niet - gloednieuwe olieproducten is verboden. In de winter moet diesel met een negatieve temperatuur worden gebruikt;
Lekkage van machineolie	Schade aan olietank/leiding, zij-installatie (Zij-installatie verboden)	1. Controleer het uiterlijk de brandstoftank/olieleiding en controleer of het mondstuk van de brandstoftank beschadigd o gebarsten is, wat olielekkage kan veroorzaken.2. Wanneer u de brandstoftank met diesel vult, moet u erop letten de diesel niet op de behuizing van de machine giet . Anders stroomt het naar binnen en ontstaat e rook vanwege de hoge interne hitte die tijdens de werking ontstaat .3. De kachel kan niet aazijkant worden geïnstalleerd De olie uit het zuurstofgat aan de kant van deontstekingsbougie zal door het gat naar buiten stromDe juiste installatiemethode is om de inlaat-/uitlaatpoornaar beneden te richten.4. Slechte oliekwaliteit leid tot verstopping van het verstuivingsnetwerk van de ontstekingsbougie in de verbrandingskamer,waardoor de ontsteking via de uitlaatpijp naar buiten stroomt. Het verstuivingsnetwerk van de ontstekingsbougie en hoogwaardige diesel moet worden vervangen .
Er zit geen olie ofhitte in de machine	De olieleiding is gebogen	Controleer of er verbogen plekken in de olieleiding zitten, waardoor er geen lucht meer in de olie kan komen.
Olie die door de uitlaatpijp stroomt	Te veel olie in de pomp/geblokkeerd verstuivingsnetwerk/abnormale spanning	1. Handmatig olie pompen als er te veel olie in de machine zit, zal deze niet ontbranden en witte rook uitstoten. Als de verbrandingskamer gevuld met overmatige olie, zal deze uit de uitlaatpijp stromen. De juiste manier om olie naar de inlaat te pompen en te stoppen is de olie te stoppen. Als h olievolume in de pomp tehoog is, moet de olieleidin 2-3 keer worden losgekoppeld en opnieuw worden gestart om de normale werking te herstellen voordat de olieleiding wordt aangesloten. U kunt ook e föhn gebruiken om enige in de richting van de inlaatpijp te blazen totdat deze weer goed werkt. 2. Het verstuivingsnet van de ontstekingsbougie is verstopt. Verwijder na het verwijderen van de ontstekingsbougie het interne verstuivingsnet en controleer op verstoppingen Maak het onmiddellijk schoon of vervang het.
Olie die door de inlaatpijp stroomt	Verkeerde installatierichting/overmatige handmatige pomp olievolum	1. Handmatig olie pompen als er te veel olie in de machine zit, zal deze niet ontbranden en witte rook uitstoten. Als de verbrandingskamer gevuld met overmatige olie, zal deze uit de inlaatbuis stromen. De juiste manier om olie naar de inlaat te pompen en te stoppen is olie te pompen. Als het olievolume in de pomp te hoog is, moet de olieleidin 2-3 keer worden losgekoppeld en opnieuw worden gestart om de normale werking teherstellen voordat de olieleiding wordt aangesloten. U kunt ook e föhn gebruiken om enige in de richting van de inlaatbuis te blazen totdat deze weer goed werkt.2. De kachel kan niet aan zijkant worden geïnstalleerd De olie in het zuurstofgataan de kant van de ontstekingsbougie zal door het gat naar buiten strom De juiste installatiemethode is om de inlaat-/uitlaatpoornaar beneden te richten .
De uitlaatpijptemperatu ur is te hoog en kleurt rood	Storing in de verbrandingskamer	Schakel het apparaat onmiddellijk uit, demonteer de aluminium behuizing en controleer of de verbrandingskamer afgedicht is, of vervang de verbrandingskamer.
abnormaal geluid	Slechte uitlaatgasstroom	Verstoppingen door vreemde voorwerpen in de uitlaatpijp hebben invloed de uitlaatgassen. De machine moet onmiddellijk worden uitgeschakeld en de uitlaatpijp, demper en uitlaatpoort moeten worden gecontroleerd op verstoppingen. Indien er verstoppingen zijn, moeten deze worden gereinigd en weer normaal functioneren.
Dieselgeur	Olielekkage/brandstoffout	1. Alleen hoogwaardige diesel mag worden gebruik Het gebruik van gemengde diesel, andere soorten olie en niet - nieuwe olieproducten is verboden. In de winter dient u diese met temperaturen onder ne te gebruiken, aangezien andere brandstoffen geurtje kunnen veroorzaken.2. Demonteer de behuizing van de machine om te controleren op eventuele olielekken en vervang de onderdelen zo snel mogelij
Plastic geur	Gebruik externe accessoires	1. Voor uitbreiding of aanpassing is de aanschat van hittebestendige accessoires vereist. Als de kachel hoge temperaturen aankan, kan deze onaangename en scherpe geuren produceren.2. Verleng de buiskoppelingen zonder ze te buigen of te lang te maken. Dit kan ertoe leide dat de warmte niet goed worden afgevoerd, wat kan leiden tot een hoge intern temperatuur en een plasticgeur.3. De bedrijfstemperatuur van de uitlaatpijp bedraagt ongeveer 400 °C. Het is verboden gaten in de hou vloer te boren of hittebestendige rubberen afdichtingen te gebruiken voor de installatie ,aangezien dit geur- en vergiftigingsgevaar kan veroorzaken.
Onderhoud	Roken/onvoldoende warmte	Als er zwarte rook of onvoldoende warmte wordt waargenomen terwijl de kachel langere tijd in werking is, wijst dit erop er koolstofafzetting in de verbrandingskamer zit. Dez moet dan tijdig worden schoongemaakt of vervangen.
Zekering doorgebrand	Inspectie van kortsluiting er uitschakeling	1. Verwijder de zekering e controleer op beschadigingen. Vervang d zekering indien deze beschadigd is.2. Meet of de plus- en minpool kortgesloten zijn. Als er kortsluiting is, verva dan het moederbord als h beschadigd is.

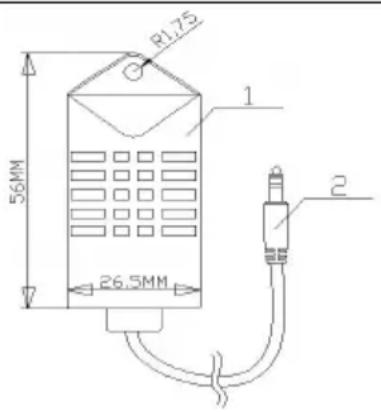

CO CONTROLLER OPERATION INSTRUCTIONS

R1.75 56MM 26.5MM 1 2

Model: C21

① Sensorsonde
②Linkstekker

Product specifications/parameters

1. Om het risico op koolmonoxidevergiftiging door onjuiste installatie te voorkomen, is het product uitgerust met een koolmonoxidemelder. Wanneer het koolmonoxidegehalte in de afgesloten ruimte 300 ppm bereikt, geeft de LCD-schakelaar aan dat de CO-limiet wordt overschreden. Bij een gehalte van 500 ppm gaat er een alarm af en wordt het apparaat uitgeschakeld. Controleer er repareer het lekpunt direct vóór ingebruikname.
2. De koolmonoxidemelder is uitgerust met een verlengkabel van 2 meter, waarmee de sensor op elke gewenste positie kan worden geïnstalleerd. Het wordt afgeraden om de sensor te ver van of te dichtbij de dieselverwarming installeren.

Configuratietabel - Model: C21
NE E.	Functie	Parameter	NE E.	Functie	Parameter
1	detectiebereik	0-99 0ppm	7	bedrijfstemperat uur	-20~50°C
2	Overbelasting detecteren	2000 ppm	8	Drukbereik	Standaard atmosferische druk ± 10%
3	herhaalbaarheid	± 3 %	9	Voedingsspanning	5,2 V ± 0,5 V
4	Reactietijd (t90)	≤ 3 0 s	10	consumptie	< 10,0 mA
5	Resolutieverhouding	≤5 ppm	11	Verlenglijn	2m
6	Nulpuntdrift (-20~40 °C)	≤10 ppm	/	/	/

1. Wanneer de CO-concentratie binnen het detectiebereik van de controller d limiet overschrijdt, geeft de schakelaar een foutmelding weer/knippert het controlelampje van de controller en schakelt de schakelaar de verwarming automatisch uit om een continue toename van de CO-concentratie te voorkom Ventilatie dient onmiddellijk te worden toegepast (als de omgeving smal is en omstandigheden het toelaten, open dan de ventilatieopeningen om zoveel mogelijk een open omgeving te creëren. Wanneer de omgeving open is of ventilatie niet goed werkt, is het raadzaam om de ventilatie te verhogen om luchtcirculatie te versnellen en CO-gas af te voeren). Personeel in de omgevin

dient onmiddellijk te evacueren uit de omgeving waar de huidige CO-concentra de norm overschrijdt.

1. Als de installatie- en gebruiksomgeving correct zijn, wordt aanbevolen dat personeel terugkeert naar het werkgebied en opnieuw start om de CO-concentratie te controleren en na te gaan of deze aan de normen voldoet.
2. Tijdens het gebruik van dit product is het belangrijk om de luchtcirculatie langdurig te handhaven en regelmatig de koolmonoxideconcentratie te controleren (internationale norm 50 mg/m³ ≈ 40 ppm) om de persoonlijke veiligheid te garanderen. Als er symptomen van koolmonoxidevergiftiging optreden (zoals duizeligheid, hoofdpijn, misselijkheid, enz.), dient men onmiddellijk uit de buurt van de bron van vervuiling te blijven, frisse lucht in ademen en medische hulp in te roepen.
3. Dit product maakt gebruik van elektrochemische sensoren, die gevoelig zijn voor lokale temperatuur- en vochtigheidsinterferentie, wat een geringe invloed heeft op de detectienauwkeurigheid. Gebruik dit product daarom objectief en redelijk, om uw veiligheid te garanderen. De levensduur wordt beïnvloed door omgeving en de nauwkeurigheid van de sensor wordt regelmatig getest. Verva de sensor als de fout te groot is.
4. Ook al is er een koolmonoxidemelder geïnstalleerd, dan nog is het belan dat de kamer goed geventileerd wordt. Zo wordt voorkomen dat er tijdens de slaap te veel CO wordt uitgestoten en dat dit niet tijdig wordt aangepakt.

1. Open de behuizing van het product niet zomaar. Voorkom dat externe krachten de sensor beschadigen.
2. Producten mogen niet in contact komen met organische oplosmiddelen (waaronder siliconenrubber en andere kleefstoffen), coatings, chemicaliën, stookolie en gassen met een hoge concentratie;
3. Het product mag tijdens gebruik en opslag niet volledig worden ingekapse met harsmaterialen en mag ook niet gedurende langere tijd in een anaërobe omgeving worden ondergedompeld, anders worden de prestaties van de senso aangetast; Beïnvloedt de detectienauwkeurigheid van het product;
4. Dit product mag niet langdurig worden gebruikt in omgevingen met corros gassen;
5. Tijdens de installatie en het gebruik moet verticale luchtinlaat aan de voed worden vermeden;

6. De luchtinlaat van het product mag niet geblokkeerd of verontreinigd zijn;

7. Dit product moet stevig worden geïnstalleerd en mag niet worden blootges aan overmatige schokken of trillingen;

8. Niet gebruiken indien de schaal beschadigd of vervormd is;
9. Langdurige opslag en gebruik van dit product in alkalische gassen met e hoge concentratie is niet toegestaan;
10. Vervang de controller tijdig door een nieuwe wanneer de verwachte levensduur is bereikt;
11. Langdurige opslag en gebruik van dit product in alkalische gassen met e hoge concentratie is niet toegestaan;
12. Vervang de controller tijdig door een nieuwe wanneer de verwachte levensduur is bereikt;

BLUETOOTH OPERATION

Zoek en download de bijbehorende APP met de naam "AirHeaterCC"; U kunt ook de onderstaande QR-code met uw telefoon scannen en op het bijbehorende systeem klikken om te downloaden. Volg vervolgens de onderstaande stappen om verbinding te maken en het apparaat met uw telefoon te bedienen.

【1】Optie is voor Android-systeem
【2】Optie is Google Download
【3】Optie is IOS-systeem

1. Schakel de Bluetooth-functie van de telefoon in en open het APP

programma om de volgende interface te openen:

1. Bluetooth-koppelingsknop 2. Instelknoppen 3. Bluetooth-verbindingstatus 4. Apparatuurstatus en storingsbeschrijving 5, -toets, 6. Stel de versnelling of temperatuur in, 7, +toets, 8, werkspanning, 9, hoogte, 10. Temperatuur van de aluminiumbehuizing van de machine, 11. Omgevingstemperatuur van de apparatuur, 12. Ventilatieknop, 13. Verwarmingsknop 14,Plateau-knop, 15. Modus-omschakelknop.

38. Apparaatverbinding via Bluetooth:

Druk op de 【Bluetooth-koppelingsknop】 om de volgende pagina te openen

20:07 Search equipment Heater5282 1 2 68 > BT_ECB1CB00001F 84 >

30° 7525

Selecteer 1 als "Verwarming + Machinecode" (wanneer het apparaat is ingeschakeld, drukt u kort op de OK-knop op het schakelpaneel om deze weer te geven). ( De machinecode op de afbeelding is alleen referentie; de daadwerkelijk weergegeven machinecode is bepalend.)

2 is de sterkte van het Bluetooth-signaal (zoals weergegeven in sign 68 hierboven; hoe lager de waarde, hoe sterker het signaal). Als er geen apparaat wordt gevonden, controleer dan of er al andere telefoons met di apparaat zijn verbonden (elk apparaat kan slechts met één telefoon worde verbonden) of schakel het apparaat opnieuw in en schakel de Bluetooth-functie van de telefoon in voordat u verdergaat met de eerste stap.

1. Nadat de koppeling succesvol is uitgevoerd, wordt het weergegeve zoals in de volgende afbeelding:

Uitschakelstatus Inschakelstatus Inschakelstatus (handmatige modus) (temperatuurmodus)

1) Inschakelwerking

Druk in de uitgeschakelde modus op de [verwarmingsknop]. Het apparaat wordt ingeschakeld voor verwarming en geeft de "ingeschakelde status" we zoals weergegeven in de bovenstaande afbeelding. Druk op de [+] knop of het apparaat op te schakelen, druk op de [-] knop om het apparaat teru schakelen, druk op de [modusschakelaar] knop om te schakelen tussen handmatige/constante temperatuurmodus (0-40 graden) en druk op de [plateauknop] knop om te schakelen tussen plateau-/normale modus.

2) Shutdown-operatie

Druk in de ingeschakelde stand op de [verwarmingsknop], waarna het apparaat in het uitschakel- en afkoelproces terechtkomt en de melding "koelen bezig" verschijnt. Het apparaat kan pas worden uitgeschakeld nada het is afgekoeld en de "uitschakelstatus" wordt weergegeven, zoals weergegeven in de bovenstaande afbeelding.

3) Ventilatiewerking

Druk in de uitgeschakelde toestand op de ventilatieknop om de ventilatie uit te schakelen en pas de ventilatorsnelheid aan door op [+] of [-] te d

1. Setpaginabeschrijving:

① Eenheidsinstellingen zijn: Fahrenheit, Celsius, voet, meter.
② Taalinstellingen zijn onder meer: Chinee Engels, Spaans, Frans, Duits, Italië, Polen, Nederland, Zweden, Russisch.
③ De timingfunctie omvat: maandag tot e met zondag en kan worden ingesteld op starttijd, sluitingstijd, enkele tijd en cyclusmodus.
4 Automatische start-stopfunctie: Nadat het apparaat is ingeschakeld, werkt het effectie de constante temperatuurmodus (sommige apparaten hebben deze functie niet).
⑤ De gebruikershandleiding bevat foutcode en methoden voor het oplossen van problemen.

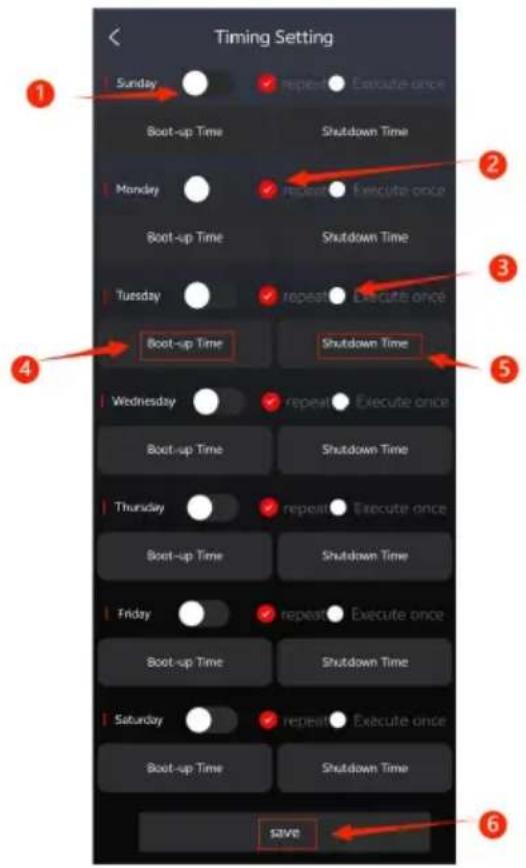

1. Beschrijving van de getimede pagina:

【3】Eenmaal uitvoeren

【4】【5】Aan- en uitschakeltijd van apparatuur

【6】Opslaan.

Stel de opstarttijd in de afgesloten toestand in, zoals weergegeven in de afbeelding links.

【1】 Huidige tijd

【2】 Open timer

【3】 Stel een getimede starttijd in

【4】Opslaan

Stel de uitschakeltijd in als h apparaat is ingeschakeld, zoal weergegeven in de afbeelding links.

【1】 Huidige tijd

【2】 Open timer

【3】 Stel een getimede uitschakeltijd in

【4】Opslaan

42. Beschrijving van de pagina Automatische start-stopfunctie:

1. Selecteer de opstarttemperatuur v het apparaat (3-10 °C)

2. Selecteer de uitschakeltemperatuur van het apparaat (3-10 °C)

3. Opslaan

4. ( A - Automatisch ) In de automatische aan/uit-modus kan de gewenste temperatuur worden aangepast door op de knoppen [+] ] te drukken (0-40 °C)

5. De omgevingstemperatuur van de apparatuur is de referentietemperatuu 7. Automatische start/stop is alleen effectief in de constante temperatuurmodus. Het bovenstaande diagram toont: stel de temperatuur op 37 °C, schakel de temperatuur 5 °C, schakel de temperatuur uit o C, stop met verwarmen wanneer de omgevingstemperatuur van het apparaat 42 °C is en schakel het verwarmen weer in wanneer de omgevingstemperatuur van het apparaat 32 °C is (de aan/uit-functi met timer is ook effectief).

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
