Producttype	Draagbare brandstoftank met overdrachtspomp
Merk en model	Vevor TKA400-E
Materiaal tank	Slagvast polyethyleen, UV-gestabiliseerd
Kleur	Rood en grijs
Voeding	12 V DC (accu)
Motorvermogen	140 W
Pompcapaciteit	40 L/min
Continue bedrijfscyclus	30 minuten
Interne bypass	Tot 3 minuten in bypass-modus
Afleverslang	4 m x 3/4" (19 mm) voor diesel
Vulpistool	Met automatische stop en draaibare kop
Aanzuigfilter	Voetzeef
Stroomsnoer	4 m met krokodillenklemmen (rood +, zwart -)
Interne zekering	25 A
Motorsnelheid	2600 tpm
Geschikte brandstof	Alleen diesel
Inhoud van de set	Tank, pomp, pistool, slang, filter, peilstok, metalen slot
Veiligheid	Automatische stop van het pistool, motorbeveiliging via bypass, zekering 25 A
Onderhoud	Reinig regelmatig de voetzeef en het filter van het pistool
Repareerbaarheid	Slijtonderdelen: schoepen, zekering; pompkop kan worden gedemonteerd
Opslag	Op een goed geventileerde plaats, uit de buurt van warmtebronnen
Transport	Moet stevig worden vastgezet; niet tillen wanneer vol
Conformiteit	Europese richtlijn 2012/19/EU (AEEA), FCC Part 15 Klasse B

Veelgestelde vragen - TKA400-E Vevor

Hoe pomp ik voor het eerst de pomp op?

Verwijder de tankdop, richt het pistool in de tank, zet de pomp aan en druk op de trekker om lucht te laten ontsnappen. Na enkele seconden zou de diesel moeten beginnen te stromen. Daarna kunt u de unit normaal gebruiken.

Hoe sluit ik de unit aan op een 12 V accu?

Bevestig de rode krokodillenklem (positieve draad) aan de positieve pool (+) van de accu en de zwarte klem aan de negatieve pool (-). Als de pomp de verkeerde kant op draait, verwissel dan gewoon de klemmen. Gebruik een kabel met voldoende doorsnede (minimaal 25 A) als u de kabel verlengt.

Welke soorten brandstof kan ik met deze tank gebruiken?

Deze tank is uitsluitend ontworpen voor het transport en pompen van diesel. Gebruik nooit benzine of andere ontvlambare vloeistoffen; dit levert brand- of explosiegevaar op.

Wat is de maximale continue bedrijfstijd?

De pomp kan maximaal 30 minuten continu draaien. In de bypass-modus (pistool gesloten) mag u niet langer dan 2 tot 3 minuten overschrijden om oververhitting van de motor te voorkomen.

Wat moet ik doen als de pomp niet start?

Controleer eerst de accuverbindingen (klemmen goed bevestigd). Inspecteer vervolgens de zekering van 25 A onder de plastic dop van de pomp; vervang deze als hij doorgebrand is. Als het probleem aanhoudt, demonteer dan de pompkop om te controleren op roest of verstopping.

Hoe onderhoud ik het filter en de voetzeef?

Reinig regelmatig de aanzuigzeef (aan het uiteinde van de slang) en het grove filter bij de ingang van het pistool. Verwijder voor dit laatste de draaikop en maak het schoon. Een verminderde doorstroming of een schel geluid duidt op vervuilde filters.

Waarom maakt de pomp een knarsend geluid?

Dit wordt meestal veroorzaakt door vuil of deeltjes die vastzitten in het schoepenrad. Demonteer de pompkast, verwijder de deeltjes en reinig de schoepen grondig. Draai de schroeven bij het monteren niet te vast.

Hoe bewaar ik de unit veilig?

Bewaar de tank op een goed geventileerde plaats, uit de buurt van warmte- of ontstekingsbronnen. Laat hem niet in een aan het huis grenzende garage staan. Ruim gemorste vloeistof onmiddellijk op en voer afval af volgens de regelgeving.

Kan ik deze tank gebruiken om benzine te vervoeren?

Nee, absoluut niet. Deze tank is uitsluitend ontworpen en gecertificeerd voor diesel. Gebruik met benzine of andere brandstoffen is gevaarlijk en kan leiden tot ernstig letsel of de dood.

Waar kan ik reserveonderdelen en technische ondersteuning vinden?

Onderdelen (schoepen, zekering, pistool, enz.) zijn verkrijgbaar bij Vevor. Voor technische ondersteuning raadpleegt u www.vevor.com/support en houdt u uw elektronische garantiecertificaat bij de hand.

GEBRUIKSAANWIJZING TKA400-E Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product kan afwijken van het product dat u hebt ontvangen. Neemt u ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

BEDIENINGSINSTRUCTIES: Lees deze zorgvuldig door en zorg dat u ze begrijpt voordat u het apparaat gebruikt. Het niet naleven van de veiligheidsregels en andere basisveiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

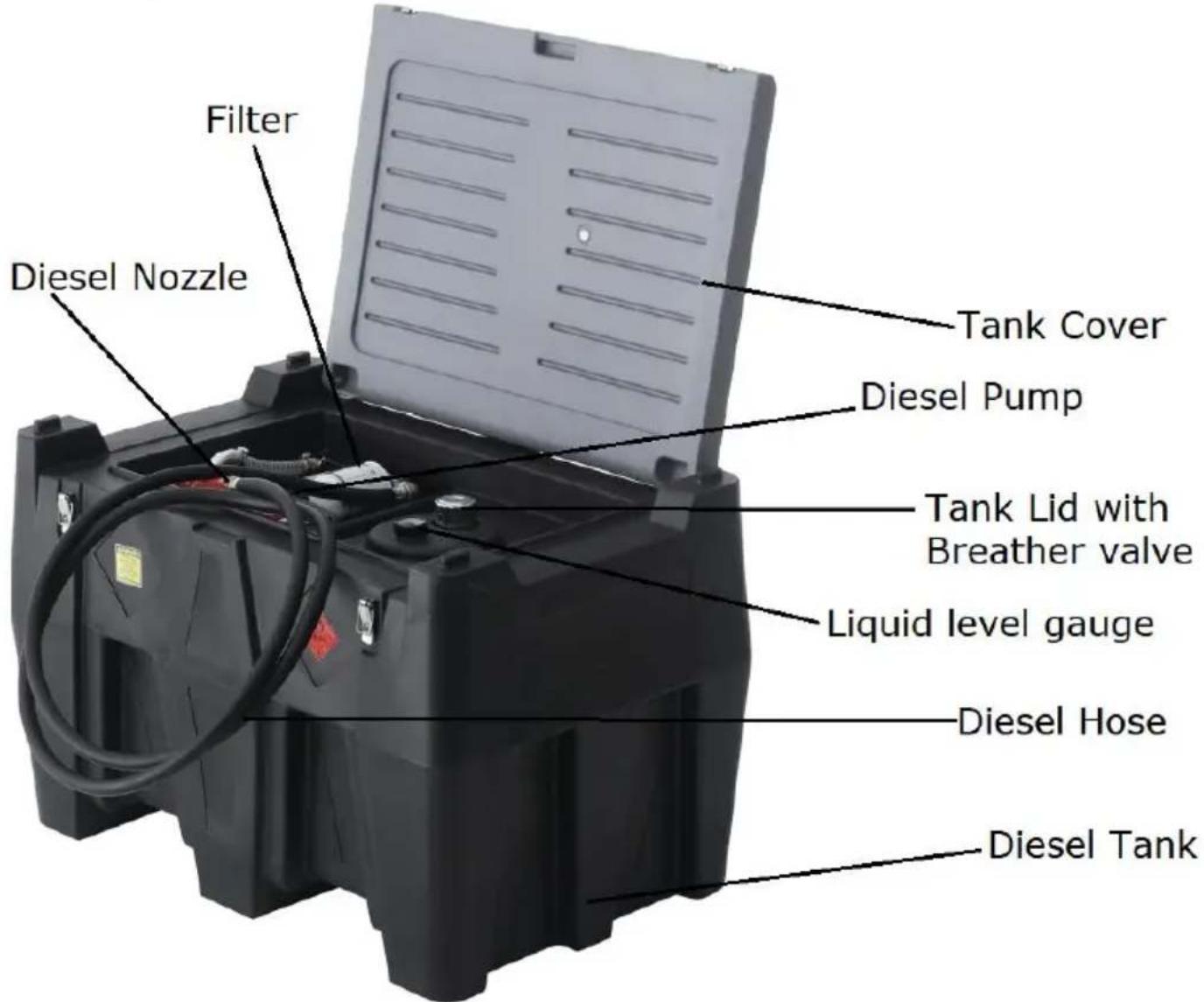

Deellijst

Alle overdrachtseenheden worden standaard geleverd met een automatisch afsluitend geweer en een pompfunctie met een verplichte cyclus van 30 minuten continu afgeven. Alle pompen bevatten ook een

interne omleiding die het mogelijk maakt om de pomp tot maximaal drie minuten te laten draaien wanneer het vulmondstuk gesloten is, zonder de pomp of motor te beschadigen.

SPECIFICATIES:

TANKS:

Gemaakt van slagvast polyethyleen, UV-gestabiliseerd, kleur rood of grijs, en gemonteerd met deksel en adempauze.

GEWEER: Trekker-vulmondstuk met automatische afsluiting en draaibare slang.

LEVERINGSSLANG: 4 m x 3/4 inch, inclusief dieseltoevoerslang.

FILTRATIE: Zuigvoet met schermfilter.

POMPEN:

StroomUitvoer	Volt	Open Stroom	Motor Plicht Cyclus	Intern Omleiding	Stroom Koor	Motor Snelheid	Intern Samensmelten
140W	12V gelijkstroom	40L/min	30 minute	Ja	4m met alligato klemmen	2600 tpm	25 AMI

BELANGRIJKE OPERATIONELE OPMERKING: De interne bypass die in de pompen is gemonteerd, is ontworpen om de pomp en motor te beschermen tegen schade wanneer de trekker gedurende een bepaalde tijd gesloten is. Overschrijd de 2-3 minuten niet.

Dit is voldoende tijd voor de exploitant om de pomp uit te schakelen of opnieuw te starten. Wanneer het mondstuk is uitgeschakeld en de pomp draait, neemt de pompdruk toe en neemt de elektrische motorbelasting toe, waardoor er meer stroom (ampère) wordt gebruikt, wat op zijn beurt meer warmte genereert in zowel de pomp als de motor, met een verhoogd risico op slijtage of mogelijk, als de pomp niet wordt uitgeschakeld.

Voordat u de dieseleenheid gaat bedienen of installeren, dient u de volgende instructies zorgvuldig te lezen en op de volgende veiligheidswaarschuwingen te letten.

Het niet naleven van deze waarschuwingen kan leiden tot letsel of de dood.

Waarschuwing! Deze dieseleenheid is uitsluitend ontworpen en vervaardigd om dieselbrandstof te dragen en te pompen. Onder geen enkele omstandigheid mag het voor andere doeleinden worden gebruikt.

Waarschuwing! Voordat u de dieseleenheid installeert of gebruikt, moeten alle exploitanten de inhoud van deze instructiehandleiding volledig hebben gelezen en begrepen, evenals alle andere meegeleverde handleidingen en de veiligheidsstickers die op de dieseleenheid zijn aangebracht.

Waarschuwing! Sta nooit toe dat een onvoldoende opgeleid persoon de dieseleenheid installeert of bedient.

Waarschuwing! Zorg ervoor dat de capaciteit van het voertuig geschikt is voor de geladen massa van de dieseleenheid. Raadpleeg de gebruikershandleiding van het voertuig voor veilige werkbelastingen, correcte bevestigingspunten en relevante veiligheidsinstructies.

Waarschuwing! Voorkom contact van diesel met huid en ogen en voorkom inademing van dampen of nevels. Raadpleeg het veiligheidsinformatieblad van uw diesel leverancier voor aanbevolen veiligheidsmaatregelen en eventueel vereiste beschermende uitrusting voor gebruik bij het hanteren. Zorg ervoor dat alle exploitanten en bijbehorend personeel op de hoogte zijn van de wettelijke voorschriften en gedragscodes die van toepassing zijn op het veilige gebruik, de opslag en de verwijdering van diesel.

Waarschuwing! Deze dieseleenheid moet veilig worden vastgehouden of vastgebonden wanneer deze in een voertuig wordt vervoerd.

Waarschuwing! Deze dieseleenheid mag niet worden opgetild wanneer deze gedeeltelijk of volledig gevuld is, tenzij ondersteund door een geschikt frame of pallet.

Waarschuwing! Deze eenheid mag nooit onbeheerd worden achtergelaten tijdens het afgeven of vullen.

Waarschuwing! Voordat u de tank bij een tankstation probeert te vullen, raadpleeg de exploitant

voor de juiste procedure.

Waarschuwing! Bewaar de dieseleenheid niet in of nabij een schuur of garage die aan een woning is bevestigd.

Waarschuwing! Bedien de dieseleenheid altijd in goed geventileerde open ruimtes.

Waarschuwing! De dieseleenheid mag niet worden opgeslagen in de nabijheid van enige verwarming of

ontstekingsbronnen.

Waarschuwing! Er mogen geen brandbare afvalstoffen of reststoffen in de grond worden gebracht of achterblijven in of rondom gebieden waar diesel is opgeslagen of gedecanteerd.

Waarschuwing! Elk morsen moet onmiddellijk worden opgeruimd en de materialen die gebruikt worden bij het opruimen moeten veilig worden afgevoerd en in overeenstemming met enige wettelijke voorschriften.

En codes van praktijk die van toepassing zijn op het veilig gebruik, de opslag en de beschikbaarheid van diesel.

Waarschuwing! Zorg ervoor dat de elektrische kabel(s) goed vastzitten, altijd in goede staat zijn en dat de draad niet wordt blootgesteld door de kunststof coating. Laat de leiding niet strak geknoopt, verpletterd of vastgepind worden.

WAARSCHUWING

Bij het bedienen van de dieseleenheid zorgvuldig lezen en nota nemen van de volgende veiligheidswaarschuwingen.

Er kan restolie in de tank zitten die niet kan worden opgepompt.

Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Waarschuwing! Wanneer de dieseleenheid in bedrijf is, mag u geen andere brandstof gebruiken dan diesel; gebruik alleen de benzineleiding voor diesel.

Waarschuwing! Wanneer de dieseleenheid in werking is, moet deze worden aangesloten op een 12V accu.

Voor vervoersdoeleinden zijn sommige overdrachtseenheden geleverd met de toevoerslang en het automatische afsluitpistool losgekoppeld van de pomp. Voordat u probeert diesel te pompen, moet u ervoor zorgen dat de toevoerslang veilig is gemonteerd op de pompaansluiting en dat het automatische afsluitpistool (met draaibare koppeling) is gemonteerd aan het andere uiteinde van de toevoerslang.

AANSLUITEN OP EEN STROOMVOORZIENING:

Alle dieseloverdrachtseenheden zijn gemonteerd met gelijkstroom elektromotoren die zijn geleverd met alligatorklemmen die rechtstreeks kunnen worden aangesloten op een 12 volt gelijkstroomaccu. Verbind de rode alligatorklem met de positieve pool en de zwarte alligatorklem met de negatieve pool. Als de pomp achteruit draait, verwissel dan gewoon de klemmen op de accu. Als u van plan bent de kabel te verlengen of een stekker toe te voegen, zorg er dan voor dat deze voldoende capaciteit heeft.

25 ampère

DE DIESELEENHEID VULLEN:

Zorg ervoor dat de tank op een vlakke ondergrond staat die geschikt is om het gewicht te dragen. Er is geen speciale apparatuur vereist om de tank te vullen, maar wanneer het deksel van de tank is verwijderd, moet u ervoor zorgen dat er geen verontreinigingen in de tank komen via de vulhals en dat het deksel vrij van verontreinigende deeltjes wordt gehouden tijdens het vullen.

DIESEL OVERBRENGEN:

De pomp moet zichzelf eerst vullen bij het eerste gebruik. Zet de pomp aan en knijp de trekker in om lucht uit de slangen te laten ontsnappen. Na een korte tijd zal de pomp

gevuld zijn en zal de levering beginnen. Wij raden aan om voor dit eerste vullen het deksel van de tank te verwijderen en het mondstuk terug in de tank te richten tijdens het pompen om morsen of verlies van diesel te voorkomen. Als dit klaar is, is de eenheid nu klaar voor gebruik.

Om te leveren moet de pomp worden ingeschakeld en de trekker van de sproeier worden ingedrukt. Het

mondstuk heeft een automatische afsluiting die werkt wanneer vloeistof de buitenkant van het mondstuk raakt. Zodra de automatische afsluiting werkt, zet u de p

binnen 2 of 3 minuten uit om te voorkomen dat de motor langer draait dan de gespecificeerde inschakelduur.

Onderhoud

De pompen zijn ontworpen en gebouwd om minimaal onderhoud te vereisen. Het is echter nog steeds belangrijk dat u de pomp altijd loskoppelt van de stroombron voor elke inspectie.

De schoepen in de pompkop zullen na verloop van tijd slijten en moeten worden vervangen. Om de levensduur van de schoepen te verlengen, moet u ervoor zorgen dat de filters schoon worden gehouden en de tank vrij van verontreinigingen. Als een verminderd debiet merkbaar is of er een gierend geluid wordt gehoord

van de pomp, kunnen vuil of brokstukken in de pomp zijn gekomen en is onmiddellijke reiniging vereist voordat onderdelen permanent worden beschadigd. Controleer periodiek het aanzuigfilter om ervoor te zorgen dat het schoon en vrij van vuil is. Dit moet worden gedaan als er een

merkbare afname in het dieseldebiet is. Er is ook een grof scherm of gaas bij de ingang van het automatische afsluitpistool en dit kan worden gecontroleerd door het pistool van de draaibare verbinding te verwijderen.

Problemen oplossen

PROBLEEM SCHIETEN GIDS
Probleem	Oplossing
Pomp doet niet bedienen	·Zorg ervoor dat de batterijdraden goed vastzitten Zijn aanges batterij ery correct.Rood Klem naar +ve·Controleer de zekering (25A) onder plastic pomp schakelaar is intact.
Testen en repareren als doet niet bedienen	·Pomp verwijderen einde deksel, stroom aansluiten naar Wit & draden naar test·Als de motor doet nog steeds niet bedienen, verwijderen 3 omslag bouten & controleer op roest of verstopping, doe niet aanspannen de schroevenbij het vervangen van de afdekking als dit zal jam de rotor bedekken en ook voorkomen dat de elektromotor van draaien blazen de samensmelten.
Oververhitting van de pompbedrading	·Dit kan gebeuren wanneer pomp is bediend in omleiding mo langer dan 3 minuten of als laag spanning/ampère. Zorg ervo pomp is niet links rennen voor langer dan 3 minuten zonder deprimerend Overdracht Geweer trekker.De kabelboom is en verlengd met draad van onvoldoende dik 25A-draad nodig en A overeenkomend connector
Pomp maakt A piepend/krassend geluid tijdens het rennen	·Dit kan zijn veroorzaakt door vuil of brokstukken binnenkomer pomp Enverstrikt raken in de werkende delen.Verwijderen de einde om de pomp door eerst los te draaien de drie Stopcontact Hoofen het optillen van de dekking.Schoon de waaier schoepen zo Jij verwijder alle vastzittende vuildeeltjes tussen de eindigt va schoepenEn de waaier behuizing. Draai de kop niet te vast schroeven opnieuw in elkaar zetten.
Pomp slaat af wanneer OverdrachtPistooltrekker wordt	·De terugslagklep in de stopcontact van de pomp kunnen zijn vastgelopen. Verwijder de uitlaat slang van de pomp.Bedienen de witte plastic klep zit erin de uitlaatpoort van de pomp ha
vrijgegeven, En pomp is a het rennen	(door te duwen Het in En uit), naar ervoor zorgen het bewe
Testen en repareren als o pomploopt maar laag of nul st van mondstuk	-Verwijder het pistool van slang &re-test,Uitvoeren de slang na de tankvulhals tijdens het controleren-Als er stroming is verbetert,controleer gat in de einde van d voor verstopping-Vervangen geweer als vereist
Pomp draait maar doet ni pomp	-Controleer rode alligator klem gemonteerd naar positief termina naar negatief.Als het is het fout manier rondom de pomp loo AchteruitControleer of de zuigslang en voet filter zijn ondergedompeld De zuigslang mag zijn gebogen omhoog uit van de deze l. -If-pomp is gloednieuw of heeft niet geweest gebruikt in A la van tijd om het automatische pistool los te draaien slang En slang in vul haarnek om de pomp te vullen

Bijpassende set

Dieseltank * 1

Filter * 1

Tankpistool * 1

Diesel slang * 1

Vloeistofniveaumeter * 1

Dieselpomp * 1

Metalen slot * 1

Gebruiksaanwijzing * 1

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een afvalverwerkingsbedrijf worden gebracht, een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken. Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet volgens de instructies wordt geïnstalleerd en gebruikt, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

- De ontvangstantenne opnieuw richten of verplaatsen.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact van een ander circuit dan dat waar de ontvanger op is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
