GEBRUIKSAANWIJZING YDIES400L-E Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich hetrecht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Neemt u het or kwalijk dat we u Niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

WAARSCHUWING: Lees alle MONTAGE- EN INSTRUCTIES zorgvuldig door enzorg dat u ze begrijpt.

GEBRUIKSAANWIJZING voor gebruik. Bij het Niet opvolgen de veiligheidsregels En ander basis veiligheidsmaatregelen konnen leiden tot series persoonlijk letsel.

Deel Lijst

ALGEMEEN:

Alle overdracht eenheden komen standard met een auto aflsuitpistool En alle pompen functie A plicht cyclus voor 30 notulen van continu afgeven, alle pompen Ook bevatten een

intern omleiding Dat staat toe voor de pomp waar opereren voor omhoog maar A maximaal van drie notulen wonneer de vulling mondstuk sluit UIT zonder schadelijk de pomp of motor.

SPECIFICATIONS:

TANKS:

Gemaakt van slagvast polyethylen, UV-gestabiliseerd , gekleurd RoodEn voorzien van deksel en ontluchter .

GEWEER: Trekker vulling mondstuk met automatisch aufsluiting En slang draai I.

LEVERING SLANG: 4mx3/4 duim Diesel Levering meegeleverde slang.

POMPEN:

Stroom Uitvoer	Volt	Open stroon	Motor Duty Cyclus	Intern Omleiding	Stroomkabel	Motor Snelheid
140W	12V DC	40L/min	30 minutes	Ja	4m met krokodillenklemmen	2300 tsp

BELANGRIJKE OPERATIONELE OPMERKING-De interne bypass gemonteerd in alle diesel pomp modellen is ontworpen maar beschemmen de pomp p En motor van schade wanner de trekker is uitgeschakeld voor eenijd nee inhalen de 2-3 notulen.

Dit is genoegijd voor de operator maar schakelaar van de pomp of hervatten pompen.

Wanneer de mondstuk is uit en de pomp is hardlopen, de pomp druk neemt toe En de elektrische motorbelasting neemt toe door meer te gebruiken stroom (ampere), die op+zijn beurt genereert更是 warmte binnen beiden de pomp en motor, risico verhoogde slijtage of möglichk, als de pomp is nicht geschakeld uit.

Safety Instructions

Voordat u probeert het apparaat te bedieren of installeren de diesel ee

voorzichtig lezen En

WAARSCH UWING

let op van de volgend vergilheid waarschuwingen.

Het Niet naleven van deze waarschuwingen können resultaat in series of dood.

Waarschuwing! Deze dieselunit is ontworpen en uitsluitend vervaardigd om te dragen En pomp diesel / g als oline brandstof. Onder Nee omstandigheden können Het zich gebruikt voor andere doeleinden.

Waarschuwing! Voordat u het product installeert of gebruikt, de dieseleenheid, alleoperators要去en hebben gelezen en de inhoud van deze gebruiksaanwijzing en alleandere meegeleverde handleidingen volledig begrijpt, en de veiligheidsstickergemonteerd maar de Diesel/benzine eenheid.

Waarschuwing! Laat nooit een ongeschoolde persoon maar installereren of bedieren de Diesel /benzine eenheid.

Waarschuwing! Ervvoor zorgen de capacititeit van de voertuig is geschikt voor de geladen massa van de dieseleenheid. Verwijzen maar de voertuig gebruikershandleiding voor veilig werkend ladingen,correct zeker punten en relevante veiligheidsinstructies.

Waarschuwing! Vermijd contact van diesel/benzine met huid en ogen en vermijd het inademen van dampen of nevelen. Refererenaar de Materialaal Gegevens Veiligheid laken van jouw Diesel leverancier voor aanbevolen veiligheidsmaatregelen En elk vereist beschermend apparatuur voor gebruik bij het hanteren. Zorg ervoor dat alle exploitanten En geassocieerd personeel Zijn

bekend met de wettelijkke voorschriften en gedragscodes die van toepassing zich op de veilige gebruik, opslag en beschikbaarheid van diesel.

Waarschuwing! Deze tankeenheid moet veilig ingehouden of tied omlaag wonneer wezen vervoerd in een voertuig

Waarschuwing! Dit tankeenheid mag nicht worden opgetild wanner geedeeltelijk of volledig vol tenzij ondersteund door een gepadst kader of pallet.

Waarschuwing! Dit eenheid zou moeten nooit+zijn links onbeheerd verwijl afgeven of wezen gezuld.

Waarschuwing! Voor proberen maar vullen Hij tank bij A Dienst station, consult de exploitant voor de juist procedure.

Waarschuwing! Bewaar de benzinetankeenheid nicht in of naast A onderkomen of garage bijgevoegd maar een onderkomen.

Waarschuwing! Altijd winkel de diesel/benzine eenheid in Goed geventileerd open gebieden.

Waarschuwing! Opslag van diesel / benzine eenheid要去en nicht zich in de nabijheid van elk verwarming of ontstekingsbronnen.

Waarschuwing! Er mag geen brandbaar afvalmaterialial of restmaterial in de container worden gegood. blijven in of rondon gebieden in welke diesel /benzine is opgeslagen of gedecanteerd

Waarschuwing! Eventuele morsingen dienen te worden opgeruimd onmiddelijk en de materialen gebruikt in de opruimen zullen zich weglooien van veilig En in overeenstemming met elk wettelijk voorschriften en gedragscodes die van toepassing�n op het veilige gebruik, de opslag en de verwijdering van Diesel/benzine

Waarschuwing! Zorg ervoor dat de elektrische kabel(s) altijd goed vast zitten. in goede staat voorwaarde en de draad is Niet blootgesteld door de plastic coating. Niet toesta de leiding maar worden strak geknoopct, verplefterd of geknepen.

WAARSC HUWING

Bij het bedieren van de tank u nit zorgvuldig lezen en nemen opmerking vande volgende veiligheidswaarschuwingen.

Theremay zijn restolie in de tank die nicht kan opgeprompt.

Het Niet naleven van deze waarschuwingen kan leiden tot: in serie of de dood

Waarschuwing! De tank is alleen geschikt voor benzine En diesel.

Waarschuwing! Wanner operationeel, de diesel /benzine eenheid nodig hebben maar verbinden met A 12V batterij. Waarschuwing! De benzinetank mag Niet binnenshuis of buitenshuis worden gebruikt. in bijgevoegd ruimtes

Waarschuwing ! wonneer bevuld met benzine , alstublieft draaiuit de schakelaar vcverbinden met de elektrische .

Voor transportdoeleinden sommige overdrachtseenheden zal worden geleverd met de De -leveringsslang en het automatisch aflsuitpistol losgekoppeld van de pomp.Voordat u probeert pomp elk Diesel ervoor zorgen Dat de levering slang is veilig gemonteerd maar de pomp stopcontact, en dat de Automatische Afsluiten geweer (met draaabaar)is gemonteerd maar de ander einde van de levering slang.

VERBINDEN MET EEN STROOM LEVERING:

Alle benzine-overdrachtsunits zijn uitgerust met gelijkstroom-elektromotoren Dat Zijngeleverd met alligator klemmen Dat kanং aangesloten directaar een 12

volt gelijkstroom batterij.Verbinden de Rood alligator klem maar de positieve pool en de zwarte alligator clip maar het negatieve terminal,Een andere draad is aarding prima Als de pomp draait awhile, verwissel eenvoudig de klemmen op de batterij. Als je van plan+zijn om verleng de kabel of toevoegen A stekker,makez Zek Het is van voldoende capaciteit 7 Ampere

VULLING DE DIESEL EENHEID;

Ervoor zorgen Dat de tank is ondersteund op een zichs basis die is geschikt va het nemen de gewicht. Nee Speciaal apparatuur is vereist na a r vul de tank, Echter wonneer de deksel heeft geweest VERWIJDERD van de tank, nemen zorg nichtaar introduceren cont aminantenaar binnen de tank via de vulmiddel nek, En ervoor zorgen Dat de deksel is bewaard vrij van verontreinigend deeltjes terwijl vullen.

OVERDRAGEN DIESEL:

De pomp zal behoefte maar prime zich bij de eerste t gebruik. Draai de pomp op Endeprimeren de trekker maar toestaan lustt maar bloeden van de slangen, na A kortijd , de pomp zullen hebben gepreareerd En levering zullen beginnen.Wij aanbevelen voor dit Eerst voorbereiden Dat de deksel is VERWIJDERD van detank En de een spreier is geregisseerd rug maar binnen de tank terwijl pomperraar voorkomen morsen of verlies van diesel; met dit�ak , de eenheid is nu klaar maar opereren.

Naar afgeven de pomp要去en zichdraide op En de sproeiers trekker depressief, de

mondstuk functies een automaat – aflsuiting die werkt wonneer vloeistof contacten de buitenste mondstuk. Zodra de auto dicht uit werkt draaien van de pomp binnen 2 of 3 notulen Dus als nicht maar toestaan de motor�nloop voor langer dan zich gespecifieerd plicht cyclus.

Maintenance

De pompen hebben is ontworpen en gebouwd waar vereisen minimaal onderhoud Echter, Het is nog steeds belangrijk dat je Altijd verwijder de pomp van de stroombron voor elk inspectie

De Vanes in de hoofd van de pomp zal slijten over vrij En vereisen verranging verlengen de leven van de Vanes,zorg ervoor Dat de filters Zijn bewaard schoon Ende tank vrij van verontreinigingen.Als A verminderd stroom tarief is merkbaar, of A gekrijs geluid is gohoord

van de pomp,vuil of brokstukken konnen hebben ingevoerd de pompen En vereisen onmiddelijk schoonmaak voor onderdelen Zijn permanent beschadigd. Periodiek rekening de zuigkracht voet filter maar ervoor zorgen Dat Het is schoon En vrij van pun s.Dit zou要去en+zijn的那一ar als er is A merkbare.afnar diesel I-stroom tarief.Er is ook een grof scherm gaas bij de inlaat van de Auto afsluiting geweer en het kan zich gecontroleerd door verwijderen de gu n van de draaibaar.

Trouble shoot

PROBLEEM SCHIETEN GIDS
Probleem	Oplossing
Pomp werkt nicht	Zorg ervoor dat de batterijdraden goed op de batterij zich aangesloten. Rode klem op +ve Rekening f gebruik(7A)onder de plastic pomschakelaarkap intact is.
Testen en repareren a de pomp nicht werkt	·Verwijder de eindkap van de pomp, sluit de stroom aan witte en zwarte draden om te testen ·Als de motor nog steeds Niet werkt, verwijder dan de 3 van de motorkap en controllerer op roest en andere obsta Draai de schroeven Niet te vast wonneer u de kap terug want dan klemt de rotor gegen de kap en kan de elektrmeer draaien. Hierdoor brandt de zekering door.
Pompbedrading Oververhitting	Dit kan geleuren als de pomp bediend in bypass-modus nicht langer dan 3 minutes of bij rage spanning/ampère. Z ervoir dat de pomp is Niet links langer dan 3 minutes zonder het indrukken van de trekker van het Transfer Gun. De kabelboom is verlengd met draad van onvoldoende dikte. 25A draad is en een bijpassende connector
Pomp maakt een piepend/krassend geluid tijdens het rijden	Dit kan worden veroorzaakt doordat er vuil of gruis in dekomt en vast komt te zitten in de werkende onderdelen.de eindkap van de pomp door eerst de drie inbusschroe draaien en de kap eraf te tillen. Reinig de waaierbladen ervoor dat u alle vuildeeltjes verwijdert die:tussen de uite van de pomp vastzitten.schoepen en de waaierbehuzing . Draai de kopschroeveniet te vast bij het hermonteren.
Pomp slaat af wannee De trekker van het overdrachtspistool word losgelaten en de pomp rennen	De terugslagklep in de uitlaat van de pomp kan vastgelopen. Verwijder de uitlaatslang van de pomp. Bedie De witte kunststof klep bevindt zich handmatig in de uitla van de pomp (door hem in en uit te duwen), zodate hij bewegen.
Om te testen en te repareren als de Pompen draaien maar laag of geen stroom UIT het mondstuk	Verwijder het pistooluit slang en opnieuw testen, staat de in de vulhals van de tank lopen terwijl u controleert Als de stroming verbeturt, controlleren dan het gat in het van het mondstuk op verstopping Vervang het pistool indien nodig
Pomp draait maar doe het nicht pomp	Rekening rode krokodillenklem bevestigd aan de positieve Zwarte aan de negatieve. Als de klem verkeerd om zit, pomp.chyteruit Controller of de aanzuigslang en het voetfilter in de dies ondergedompeld. De aanzuigslang kan uit de diesel zijn Als de pomp van een merk is nieuw of gedurende eenperiode nicht gezbrukt Draai het automatische pistool van o af en plaats de slang in de vulopening nek� prime

Matching set

Diesel tank*1

Filter*1

Tanken geweer*1

Olie pijp*1

Vloeistofiveau meter *1

Diesel pomp*1

Metaal slot*1

Instructie handleiding*1

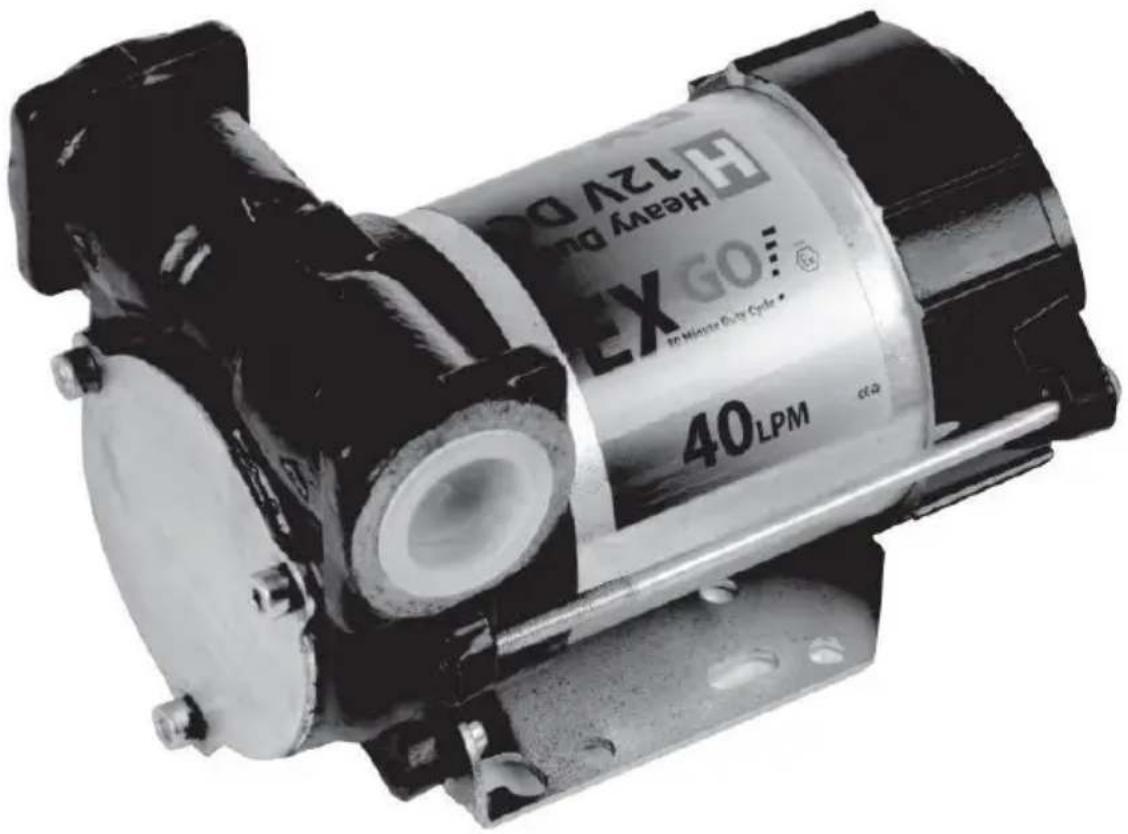

POMP VAN BRANDSTOFTANK 12V

MACHINE

BESCHRIJVING

POMP MOTOR

Zelf aanzuigende, volumetrische, roterende elektrische schoepenpomp, uitgerust met by - pass klep.

Borstel motor aangedreven door continu huidige, lage spanning, met met tussenpozen cyclus,

WAARSCHU WING	MOTOR UITGERUST MET AUTOMATISCHE THERMISCHE OVERBELASTING BESCHERMING. MOET DE BESCHERMING ACTIVEREN, UITSCHAKELEN P EN WACHET VOOR HET NAAR AFKOELING.
DEFINITIE VAN GECLASSIFICIERDE ZONES
VOORWOOR D	Definitie van zones zoals weergegeven in richtlijn 99/92/EG
ZONE 0 X	Plaats waar een explosieve atmosefer, bestaande uit een mengsel van lucht ontvlambare stoffen in de vorm van gas, damp of nevel, continu aanweizi- langdurig, hetzij freiuent. Opmerking: Over het algemeen hebben de geno- omstandigheden, wanner ze zich voordoen, betrekking op de binnenkant tanks, leidingen en containers, enz.
ZONE 1 √	Plaats waar het waarschijnlijk is dat er tijdens normal bedrijf incidenteel explosieve atmosefer kan ontstaan, bestaande uit een mengsel van lucht ontvlambare stoffen in de vorm van gas, damp of nevel. Let op: Deze zone kan ook het volgende omvatten: plaatsen in de directe omgeving van zone O; plaatsen in de directe nabijheid van toevoeropeningen; plaatsen in de directe nabijheid van vul- en leegloopopeningen; plaatsen in de directe nabijheid van apparaten, beveiligingsystemen en kva- gas- en keramische onderdelen of onderdelen van andere soortgelijke mat- plaatsen in de directe nabijheid van onvoldoende afgedichte pakkingbussen, bijvoorbeeld op pompen en kleppen met pakkingbus.
ZONE 2 √	Plaats waar het onwaarschijnlijk is dat er tijdens normal bedrijf een expl- atmosfeer ontstaat, bestaande uit een mengsel van lucht en ontvlambare de vorm van gas, damp of nevel, en waar, als dat toch gebeurt, de at- slechts van korte duur is. Let op: Deze zone kan onder andereplaatsen omvatten rondon zone 0 of 1.
ZONE 20 X	Plaats waar een explosieve atmosefer in de vorm van een wolk van bra- poeder in de lucht aanwezig is is continu aanwezig, hetzij gedurende Lange perioden of frequent.Opmerking: Over het algemeen hebben deze omstandigheden, wanner ze optreden, betrekking op de binnenkant van ta- leidingen en containers, enz.
ZONE 21 X	Plaats waar het waarschijnlijk is dat er een explosieve atmosefer heerst, in de vorm van een wolk van brandbaar poeder in de lucht, kan incidenteel voorkomen tijdens normale werking.Let op: Deze zone kan bijvoorbeeld onder andere plaatse directe omgeving van poederlaad- en -lospunten enplaatsen waar poederl- ontstaan of die tijdens bij normale werking kan een explosieve concentrati- brandbare poeders ontstaan met de lucht.
ZONE 22 X	Plaats waar het onwaarschijnlijk is dat er een explosieve atmosefer ontstaan vorm van een wolk van brandbare poeders in de lucht, die tijdens normale werking ontstaan, maar die, als ze al voorkomen, alleen blijft een korte tijd aanh op: Deze zone kan onder andere bestaan uitplaatsen in de buurt van a beveiligingsystemen en componenten die poeder bevatten, waaruit het poe- kan komen doorlekken met de vorming van poederafzettingen (bijvoorbeeld bij het malen van zout, waarbij het poeder uit de molens komt en deposito's).

ZONE 1

ZONE 2

ZONE O

ZONE 20

ZONE 21

INTENDED USE

INTENDED USE

PUMP FOR TRANFERRING FUEL SUITABLE FOR OPERATING IN ZONES CLASSIFIED "1"AND "2", ACCORDING TO DIRECTIVE 99/92/CE

THE DETERMINATION OF THE AREAS (ZONES) IS TO BE CARRIED OUT BY THE USER

FORBIDDEN USE

VOORZICHTIGHEID: Wijzigingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door de feest verantwoordelijk voor de naleving kan de bevoegdheid van de gebruiker om Bedien de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC Regels.Operatie is onderworpen aan de de volgende twee voorwaarden:

1)Dit product kan veroorzaken schadelijk interferentie.
2) Dit product要去 alle interferentie ontvangen , inclusief inmenging die kongewenste effecten veroorzaken werkung .

WAARSCHUWING: Wijzigingen of wijzigingen aan deze product Niet uitdukkelijk goedgekeurd door de partij. Verantwoordelijk voor naleving kan de gebruikersrechten ongeldig verklaren bevoegtheid om bedieren de product.

Opmerking: Dit product heeft getest en in overeenstemming bevonden met de limieten voor A Klas B digitaal apparaat overeenkomstig Deel 15 van de FC Regels. Deze limieten zijn ontworpen om voorzien redelijk bescherming tegen schadelijk interferentie in een woonwijk

installatie.

Dit product genereert, gebrukt En kanuitstralen radiofrequentie energia,en als Niet geinstalleerd En gebrukt in in overeenstemming met de instructies , het hunnen oorzaak schadelijk

interferentie maar radio communicaie.Er is darüber is Nee garantie Dat interferentie zal nicht voorkomen in A bijzonder installmentie. Als dit s product doeoorzaak schadelijk verstoring van de radio- of televisionontvangst, die kan zichbepaald door de product aan en uit, de gebruiker worden aangemoedigd maar poging maar juist de

interferentie door een of meer van de volgende maatregelen.

Herorienteren of verhuizen de ontvangen antennae.

• Verhoog de aufstand:tussen de product En ontvanger.

• Sluit de product waar een stopcontact op A circuit verschillend van Dat waar welke de ontvanger is verbonden d.

·Raadpleeg de dealer of een ervaren radio/ tv technicus voor bijstand.

JUIST BESCHIKBAARHEID

Dit product is onderworpen aan de bepalingen van Europa en Richtlijn 2012/19/EU. Het symbol met een doorgestreepte vuilnisbak geeft aan dat de product vereist(APpe afvalinzameling in de

Europese Unie.Dit geldt voor het product en alle accessoires gemarkeerd

met dit symbol. Producten die als zodanig zijn gemarkeerd, können nicht zich weggegooid met normalaal

huishoudelijk afval, maar moet worden genomen tot een verzamelpunt voor recycling elektrisch En elektronische apparaten.

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd maar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Plaats, Rancho Cucamonga, CA 91730

UK

REP
