Produkttyp	Tragbarer Kraftstofftank mit Transferpumpe
Marke und Modell	Vevor TKA400-E
Tankmaterial	Schlagfestes Polyethylen, UV-stabilisiert
Farbe	Rot und Grau
Stromversorgung	12 V DC (Batterie)
Motorleistung	140 W
Pumpenförderleistung	40 L/min
Dauerbetriebszyklus	30 Minuten
Interner Bypass	Bis zu 3 Minuten im Bypass-Modus
Abgabeschlauch	4 m x 3/4" (19 mm) für Diesel
Zapfpistole	Mit automatischer Abschaltung und Drehgelenk
Ansaugfilter	Fußsieb
Stromkabel	4 m mit Krokodilklemmen (rot +, schwarz -)
Interner Sicherung	25 A
Motordrehzahl	2600 U/min
Kompatibler Kraftstoff	Nur Diesel
Lieferumfang	Tank, Pumpe, Pistole, Schlauch, Filter, Füllstandsanzeige, Metallschloss
Sicherheit	Automatische Abschaltung der Pistole, Motorschutz-Bypass, Sicherung 25 A
Wartung	Regelmäßig Sieb und Filter der Pistole reinigen
Reparierbarkeit	Verschleißteile: Flügel, Sicherung; Demontage des Pumpenkopfes möglich
Lagerung	An einem gut belüfteten Ort, fern von Wärmequellen
Transport	Muss sicher verzurrt werden; nicht heben, wenn voll
Konformität	EU-Richtlinie 2012/19/EU (WEEE), FCC Part 15 Klasse B

Häufig gestellte Fragen - TKA400-E Vevor

Wie entlüfte ich die Pumpe beim ersten Gebrauch?

Entfernen Sie den Tankdeckel, richten Sie die Pistole in den Tank, schalten Sie die Pumpe ein und drücken Sie den Abzug, um die Luft zu entlüften. Nach einigen Sekunden sollte Diesel zu fließen beginnen. Danach können Sie das Gerät normal verwenden.

Wie schließe ich das Gerät an eine 12-V-Batterie an?

Befestigen Sie die rote Krokodilklemme (Pluspol) am Pluspol (+) der Batterie und die schwarze Klemme am Minuspol (-). Wenn die Pumpe rückwärts läuft, tauschen Sie einfach die Klemmen. Verwenden Sie ein Kabel mit ausreichendem Querschnitt (mindestens 25 A), wenn Sie das Kabel verlängern.

Welche Kraftstoffarten kann ich mit diesem Tank verwenden?

Dieser Tank ist ausschließlich für den Transport und das Pumpen von Dieselkraftstoff ausgelegt. Verwenden Sie niemals Benzin oder andere brennbare Flüssigkeiten, da dies eine Brand- oder Explosionsgefahr darstellt.

Wie lange kann die Pumpe ununterbrochen laufen?

Die Pumpe kann maximal 30 Minuten ununterbrochen laufen. Im Bypass-Modus (Pistole geschlossen) überschreiten Sie nicht 2 bis 3 Minuten, um eine Überhitzung des Motors zu vermeiden.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Batterieanschlüsse (Klemmen gut befestigt). Überprüfen Sie dann die 25-A-Sicherung unter der Kunststoffkappe der Pumpe; ersetzen Sie sie, wenn sie durchgebrannt ist. Wenn das Problem weiterhin besteht, demontieren Sie den Pumpenkopf, um auf Rost oder Verstopfungen zu prüfen.

Wie pflege ich Filter und Sieb?

Reinigen Sie regelmäßig das Ansaugsieb (am Ende des Schlauchs) und den Grobfilter am Pistoleneingang. Entfernen Sie dazu das Drehgelenk und reinigen Sie es. Ein reduzierter Durchfluss oder ein schrilles Geräusch weisen auf verschmutzte Filter hin.

Warum macht die Pumpe ein knirschendes Geräusch?

Dies liegt normalerweise an Schmutz oder Ablagerungen im Flügelrad. Demontieren Sie die Pumpenabdeckung, entfernen Sie die Partikel und reinigen Sie die Flügel sorgfältig. Ziehen Sie die Schrauben beim Zusammenbau nicht zu fest an.

Wie lagere ich das Gerät sicher?

Lagern Sie den Tank an einem gut belüfteten Ort, fern von Wärme- oder Zündquellen. Lassen Sie ihn nicht in einer an ein Wohnhaus angrenzenden Garage. Reinigen Sie sofort alle Verschüttungen und entsorgen Sie Abfälle gemäß den Vorschriften.

Kann ich diesen Tank für Benzin verwenden?

Nein, auf keinen Fall. Dieser Tank ist ausschließlich für Diesel ausgelegt und zertifiziert. Die Verwendung mit Benzin oder anderen Kraftstoffen ist gefährlich und kann zu schweren oder tödlichen Verletzungen führen.

Wo finde ich Ersatzteile und technischen Support?

Ersatzteile (Flügel, Sicherung, Pistole usw.) sind bei Vevor erhältlich. Für technische Unterstützung besuchen Sie www.vevor.com/support und halten Sie Ihre elektronische Garantieurkunde bereit.

BEDIENUNGSANLEITUNG TKA400-E Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WARNUNG: Lesen Sie die MONTAGE- UND

BEDIENUNGSANWEISUNGEN vor der Inbetriebnahme sorgfältig durch. Die Nichtbeachtung der Sicherheitsvorschriften und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

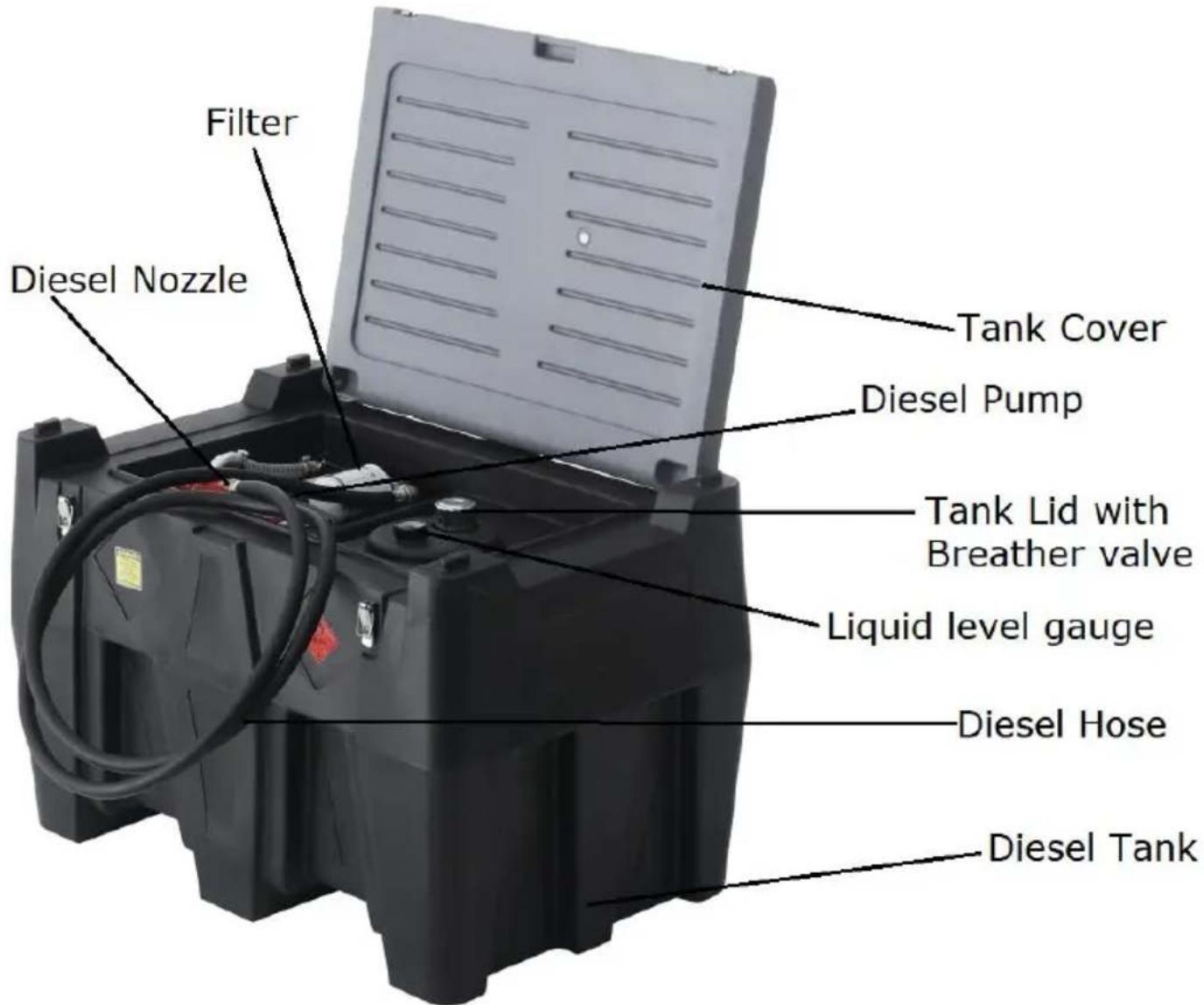

Teileliste

Foto als Referenz ALLGEMEIN:

Alle überwiesenen Einheiten kommen standardmäßig mit einer automatischen Absperrpistole. Und alle Pumpen haben eine PS-Besonderheit: einen Pflichtzyklus für 30 Minuten kontinuierlicher Abgabe. Alle Pumpen enthalten auch einen internen Bypass, der es der Pumpe ermöglicht, bis zu maximal drei Minuten zu arbeiten, wenn die Fülldüse schließt, ohne die Pumpe oder den Motor zu schädigen.

SPEZIFIKATIONEN:

TANK:

Hergestellt aus schlagfestem Polyethylen, UV-stabilisiert, Farbe rot-grau und ausgestattet mit Deckel und Entlüftung.

PISTOLE: Auslöse-Fülldüse mit automatischer Absperrung und Schlauchschwenk.

LIEFERSCHLAUCH: 4m x 3/4 Zoll Diesel-Förderschlauch wird mitgeliefert.

FILTRATION: Ansaug-Fußsiebfilter

PUMPEN:

Leistung Ausgabe	Volt	Offen Fließen	Motor Pflicht Zyklus	Intern Bypass	Leistung Kabel	Motor Gesch windigkeit	Intern Sicherung
140 W	12 V Gleichstrom	40 l/min	30 Minute	Ja	4 m mit Alligat Clips	2600 U/min	25 AMPER E

WICHTIGE BETRIEBSHINWEISE: NOTIZ - Der interne Bypass ist in alle Pumpenmodelle eingebaut. Er ist entworfen, um die Pumpe und den Motor vor Schäden zu schützen, wenn die Auslösung für eine Zeit von 2-3 Minuten geschlossen ist. Keine Überholung erforderlich.

Minuten.

Das ist genug Zeit für den Bediener, um die Pumpe abzuschalten oder wieder zu starten. Wenn die Düse ausgeschaltet ist und die Pumpe läuft, erhöht sich der Pumpendruck und die elektrische Motorlast steigt mit mehr Leistung (Ampere), was wiederum mehr Hitze erzeugt.

innerhalb sowohl der Pumpe als auch des Motors, was das Risiko von erhöhtem Verschleiß oder möglichen Schäden birgt, wenn die Pumpe nicht abgeschaltet wird.

Sicherheitshinweise

Bevor Sie die Dieseleinheit betreiben oder installieren, lesen Sie sorgfältig und beachten Sie die folgenden Sicherheitswarnungen.

Die Nichtbeachtung dieser Warnungen kann zu ernsthaften Verletzungen oder Tod führen.

Warnung! Dieses Dieselaggregat ist ausschließlich zum Tragen und Pumpen von Dieselkraftstoff entworfen und hergestellt. Unter keinen Umständen darf es für andere Zwecke verwendet werden.

Achtung! Vor der Installation oder dem Betrieb der Dieseleinheit müssen alle Bediener den Inhalt des Anweisungshandbuchs sowie alle anderen mitgelieferten Handbücher und die Sicherheitsaufkleber an der Dieseleinheit gelesen und vollständig verstanden haben.

Warnung! Lassen Sie niemals eine unzureichend ausgebildete Person die Dieseleinheit installieren oder bedienen.

Achtung! Stellen Sie sicher, dass die Kapazität des Fahrzeugs für die geladene Masse der Dieseleinheit geeignet ist. Beachten Sie das Fahrzeugbetreiberhandbuch für sichere Arbeitslasten, korrekte Sicherungspunkte und relevante Sicherheitsanweisungen.

Warnung! Vermeiden Sie Haut- und Augenkontakt mit Diesel und vermeiden Sie das Einatmen von Dämpfen oder Nebel. Beachten Sie das Materialsicherheitsdatenblatt Ihres Dieselanbieters für empfohlene Sicherheitsvorkehrungen und gegebenenfalls erforderliche Schutzausrüstung beim Umgang. Stellen Sie sicher, dass alle Bediener und verbundenes Personal mit den gesetzlichen Vorschriften und Praktiken vertraut sind, die für die sichere Verwendung, Lagerung und Entsorgung von Diesel gelten.

Warnung! Die Dieseleinheit sollte sicher zurückgehalten oder festgebunden werden, wenn sie in einem Fahrzeug transportiert wird.

Warnung! Die Dieseleinheit sollte nicht angehoben werden, wenn sie teilweise oder vollständig voll ist, es sei denn, sie wird von einem geeigneten Rahmen oder einer Palette unterstützt.

Warnung! Die Einheit sollte niemals unbeaufsichtigt gelassen werden, während sie abgegeben oder befüllt wird.

Warnung! Bevor Sie versuchen, den Tank an einer Tankstelle zu füllen, konsultieren Sie den Betreiber.

für das richtige Verfahren.

Warnung! Lagern Sie dieses Gerät nicht in oder in der Nähe einer Wohnung oder Garage, die zu einer Wohnung gehört.

Warnung! Lagern Sie das Dieselaggregat immer in gut belüfteten, offenen Bereichen.

Achtung! Die Lagerung des Dieselaggregats darf nicht in der Nähe von Heizungen oder Zündquellen erfolgen.

Achtung! Die Lagerung der Diesel-Einheit darf nicht in der Nähe von Heizungen oder

Achtung! Verschüttete Flüssigkeiten sind unverzüglich zu reinigen und die bei der Reinigung verwendeten Materialien sind sicher und in Übereinstimmung mit allen gesetzlichen Bestimmungen und Vorschriften zu entsorgen, die für die sichere Verwendung, Lagerung und Entsorgung von Diesel gelten.

Achtung! Stellen Sie sicher, dass die elektrischen Leitungen stets in gutem Zustand sind und die Drähte nicht durch die Kunststoffbeschichtung beschädigt werden. Lassen Sie nicht zu, dass die Leitungen stark verknotet, gequetscht oder eingeklemmt werden.

Achtung! Verschüttungen sind unverzüglich zu reinigen und die verwendeten Materialien sind sicher und in Übereinstimmung mit allen gesetzlichen Bestimmungen zu entsorgen.

Üben Sie die Anwendung und Codes. Zur sicheren Verwendung, Lagerung und Entsorgung von Diesel.

Es kann sein, dass sich Restöl im Tank befindet, das nicht abgepumpt werden kann.

Die Nichtbeachtung dieser Warnungen kann zu ernsthaften Verletzungen führen.

Warnung! Während des Betriebs darf die Dieseleinheit nicht verwendet werden.

Kraftstoffgasleitung, nur für Diesel geeignet.

Warnung! Während des Betriebs muss das Dieselaggregat mit einer 1

2-V-Batterie verbunden sein.

VORBEREITUNG DER ÜBERTRAGUNGSEINHEIT FÜR DEN BETRIEB;

Für Transportzwecke werden manche Übertragungseinheiten mit einem Lieferschlauch und einer automatischen Absperrpistole geliefert, die von der Pumpe getrennt sind. Bevor Sie versuchen, Diesel zu pumpen, stellen Sie sicher, dass der Lieferschlauch sicher an den Pumpenausgang angeschlossen ist und dass die automatische Absperrpistole (mit Schwenkarm) am anderen Ende des Lieferschlauchs angebracht ist.

ANSCHLUSS AN EINE STROMVERSORGUNG:

Alle Dieselübertragungseinheiten sind mit Gleichstrommotoren ausgestattet, die mit Krokodilklemmen geliefert werden, die direkt an eine 12-Volt-Gleichstrombatterie angeschlossen werden können. Verbinden Sie die rote Krokodilklemme mit dem Pluspol und die schwarze Krokodilklemme mit dem Minuspol. Wenn die Pumpe rückwärts läuft, tauschen Sie einfach die Klemmen an der Batterie. Wenn Sie die Kabel verlängern oder einen Stecker hinzufügen möchten, stellen Sie sicher, dass dieser eine ausreichende Kapazität hat.

25 Ampere

BEFÜLLUNG DER DIESELEINHEIT;

Stellen Sie sicher, dass der Tank auf einer ebenen Fläche steht, die das Gewicht tragen kann. Es ist keine spezielle Ausrüstung zum Befüllen des Tanks erforderlich. Wenn der Deckel vom Tank entfernt wurde, achten Sie darauf, keine Verunreinigungen über den Einfüllstutzen in den Tank einzuführen, und stellen Sie sicher, dass der Deckel während des Befüllens frei von Verunreinigungen bleibt.

DIESEL ÜBERTRAGEN:

Die Pumpe muss sich beim ersten Gebrauch selbst ansaugen. Schalten Sie die Pumpe ein und betätigen Sie den Auslöser, um Luft aus den Schläuchen zu lassen. Nach kurzer Zeit ist die Pumpe angesaugt und die Förderung beginnt. Wir empfehlen für das erste Ansaugen, dass der Deckel vom Tank entfernt und die Düse zurück in den Tank gerichtet ist, um Verschütten oder Verlust von Diesel während des Pumpens zu vermeiden. Danach ist die Einheit betriebsbereit.

Um Diesel abzugeben, muss die Pumpe eingeschaltet und der Düsenauslöser gedrückt werden. Die

Düse verfügt über eine automatische Absperrung, die aktiviert wird, wenn Flüssigkeit die äußere Düse berührt. Sobald die automatische Absperrung aktiviert ist, schalten Sie die Pumpe aus.

Pumpe innerhalb von 2 oder 3 Minuten nicht laufen lassen, und nicht zulassen, dass der Motor länger läuft als der vorgeschriebene Zyklus.

Wartung

Die Pumpen sind so konstruiert und gebaut, dass sie nur minimale Wartung erfordern. Es ist jedoch trotzdem wichtig, dass Sie die Pumpe vor jeder Inspektion immer von der Stromquelle trennen.

Die Flügel im Kopf der Pumpe nutzen sich mit der Zeit ab und müssen ersetzt werden. Um die Lebensdauer der Flügel zu verlängern, stellen Sie sicher, dass die Filter sauber gehalten werden und der Tank frei von Verunreinigungen ist. Wenn eine reduzierte Durchflussrate auffällt oder ein kreischendes Geräusch aus der Pumpe zu hören ist, könnten Schmutz oder Ablagerungen in die Pumpe gelangt sein und eine sofortige Reinigung erfordern, bevor Teile dauerhaft beschädigt werden. Überprüfen Sie regelmäßig den Ansaugfußfilter, um sicherzustellen, dass er sauber und frei von Ablagerungen ist. Dies sollte erfolgen, wenn ein spürbarer Rückgang der Dieseldurchflussrate festzustellen ist. Es gibt auch ein grobes Sieb am Einlass der Zapfpistole, das geprüft werden kann, indem die Pistole vom Schwenkarm entfernt wird.

Fehlerbehebung

PROBLEM SCHIESSEN FÜHRUNG
Problem	Lösung
Pumpe funktioniert nicht arbeiten	Sicherstellen, dass die Batteriekabel Sind verbunden Zu Battrichtig.Rot Clip Zu +veÜberprüfen Sie die Sicherung (25A) unter Plastik Pumpe scha Abdeckung Ist intakt.
Zum Testen und Reparierewenn Pumpe tut nicht arbeiten	Pumpe ausbauen Ende Abdeckung, Strom anschließen Zu We &Schwarz Drähte Zu prüfenWenn der Motor tut immer noch nicht bedienen, entfernen 3 Abdeckung Schrauben & Überprüfen Sie auf Rost oder Versto nicht über anziehen Die Schrauben beim Wiederanbringen der Abdeckung das wird Marmelade Die gegen Die abdecken und auch verhindern, dass Elektromotor Drehen Und Blasen Die Sicherung.
Überhitzung der Pumpenverkabelung	Das kann passieren Wann Pumpe Ist betrieben In Bypass Mo länger als 3 Minuten oder Wenn niedrig Spannung/Ampere.Ste sicher DasPumpe ist nicht links laufen für länger als 3 Minuten ohne deprimierend Überweisen Pistole auslösen.Der Kabelbaum wurde mit Draht verlängert von unzureichende 25A-Kabel ist erforderlich und A passend Anschluss
Pumpenhersteller A quietschendes/kratzendes Geräusch beim Laufen	Dies kann verursacht von Schmutz oder Trümmer Eingabe DiPumpe Und gefangen werden in die Arbeitsteile.Entfernen Die Ende AbdeckuPumpe, indem Sie zuerst Die drei Buchse Kopf Schrauben und Abheben des Abdeckung.Reinigen Die Laufrad Flügel Gewährleistung Du Entfernen Sie alle Schmutzpartikel, die sic zwischen Die endet von Die FlügelUnd Die Laufrad Gehäuse.Kopf nicht zu fest anziehen Schrauben Wann wieder zusammenbauen.
Die Pumpe bleibt stehen, wenn ÜberweisenPistolenabzug freigegeben wird, Und Pumpe läuft	·Das Rückschlagventil In Die Steckdose von Die Pumpe Mai verklemmt. Entfernen Sie die Steckdose Schlauch aus Die Pumpe.Betriebdas weiße Kunststoffventil ist in Die Auslassanschluss von Die manuell (durch Drücken Es In Und aus), um sicherstellen es sich frei.
Zum Testen und RepariereWenn die Pumpeläuft, aber niedrig oder N fließen von der Düse	· Pistole entfernen vom Schlauch &erneut testen,Ausführen Die Schlauch hinein Die Tankeinfüllstutzen beim Prüfen·Wenn fließen verbessert, Loch prüfen In Die Ende von Die Blockierung·Ersetzen Pistole als erforderlich
Pumpe läuft aber tut nichPumpe	· Kariertes rotes Alligatorleder Clip tailliert Zu positiv Terminal,Zu negativ.Wenn es ist das falsche Weg um Die Pumpe Läu RückwärtsÜberprüfen Sie , ob der Saugschlauch und Fuß Filter sind ei In Diesel. Der Saugschlauch kann Sei gebogen hoch aus vor I.·If-Pumpe ist brandneu oder hat nicht gewesen gebraucht In Zeitraum von Zeit, automatische Pistole abschrauben Schlauch setzen Schlauch In FüllerNacken zur Ansaugpumpe

Passendes Kit

Dieseltank * 1

Filter * 1

Zapfpistole * 1

Diesel-Schlauch * 1

Flüssigkeitsstandsanzeige * 1

Dieselpumpe * 1

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der Europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen einer Sammelstelle zugeführt werden. Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei der Installation in Wohngebäuden bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es Funkstörungen verursachen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt

Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises als den Empfänger an.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe zu erhalten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
