TKA400-E - Bärbar bränsletank Vevor - Gratis bruksanvisning och manual

Produkttyp	Portabel bränsletank med överföringspump
Märke och modell	Vevor TKA400-E
Tankmaterial	Stötsäker polyeten, UV-stabiliserad
Färg	Röd och grå
Strömförsörjning	12 V DC (batteri)
Motoreffekt	140 W
Pumpflöde	40 L/min
Kontinuerlig driftscykel	30 minuter
Intern bypass	Upp till 3 minuter i bypass-läge
Utmatningsslang	4 m x 3/4" (19 mm) för diesel
Påfyllnadspistol	Med automatisk avstängning och vridbar
Sugfilter	Fotsil
Strömsladd	4 m med krokodilklämmor (röd +, svart -)
Intern säkring	25 A
Motorhastighet	2600 varv/min
Kompatibelt bränsle	Endast diesel
Kitinnehåll	Tank, pump, pistol, slang, filter, nivåmätare, metallås
Säkerhet	Automatisk pistolsavstängning, motorskyddsbypass, 25 A säkring
Underhåll	Rengör fotsilen och pistolens filter regelbundet
Reparerbarhet	Slitage delar: skovlar, säkring; pumpens huvud kan demonteras
Förvaring	På en väl ventilerad plats, borta från värmekällor
Transport	Måste säkras ordentligt; lyft inte när den är full
Överensstämmelse	Europeiska direktivet 2012/19/EU (WEEE), FCC del 15 klass B

Vanliga frågor - TKA400-E Vevor

Hur startar jag pumpen första gången?

Ta bort tanklocket, rikta pistolen inuti tanken, starta pumpen och tryck på avtryckaren för att lufta. Efter några sekunder bör dieseln börja rinna. Du kan sedan använda enheten normalt.

Hur ansluter jag enheten till ett 12 V-batteri?

Fäst den röda krokodilklämman (positiva ledningen) på batteriets positiva (+) pol och den svarta klämman på den negativa (-) polen. Om pumpen går baklänges, byt helt enkelt klämmor. Använd en kabel med tillräcklig area (minst 25 A) om du förlänger kabeln.

Vilka bränsletyper kan jag använda med denna tank?

Denna tank är uteslutande konstruerad för transport och pumpning av diesel. Använd aldrig bensin eller andra brandfarliga vätskor, det skulle innebära risk för brand eller explosion.

Vad är maximal kontinuerlig drifttid?

Pumpen kan gå kontinuerligt i max 30 minuter. I bypass-läge (pistol stängd), överskrid inte 2 till 3 minuter för att undvika motoröverhettning.

Vad gör jag om pumpen inte startar?

Kontrollera först batterianslutningarna (klämmorna ordentligt fastsatta). Inspektera sedan 25 A-säkringen under pumpens plastlock; byt ut den om den är trasig. Om problemet kvarstår, demontera pumpens huvud för att kontrollera om det finns rost eller blockering.

Hur underhåller jag filtret och sile?

Rengör regelbundet sugsilen (i änden av slangen) och grovfiltret vid pistolens ingång. För det senare, ta bort vriden och rengör den. Minskat flöde eller gällt ljud indikerar att filtren är smutsiga.

Varför gnisslar pumpen?

Detta beror vanligtvis på smuts eller skräp som fastnat i skovelhjulet. Demontera pumpkåpan, ta bort partiklarna och rengör skovlarna noggrant. Dra inte åt skruvarna för hårt vid återmontering.

Hur förvarar jag enheten säkert?

Förvara tanken på en väl ventilerad plats, borta från alla värmekällor eller antändningskällor. Lämna den inte i ett garage som är anslutet till en bostad. Rengör omedelbart eventuellt spill och kassera avfall enligt bestämmelser.

Kan jag använda denna tank för att transportera bensin?

Nej, absolut inte. Denna tank är konstruerad och certifierad endast för diesel. Användning med bensin eller andra bränslen är farlig och kan leda till allvarliga skador eller dödsfall.

Var hittar jag reservdelar och teknisk support?

Reservdelar (skovlar, säkring, pistol, etc.) finns tillgängliga från Vevor. För teknisk support, besök www.vevor.com/support och ha ditt elektroniska garantibevis till hands.

BRUKSANVISNING TKA400-E Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

VARNING: Läs noga och förstå alla MONTERINGS- OCH DRIFTINSTRUKTIONER innan användning. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

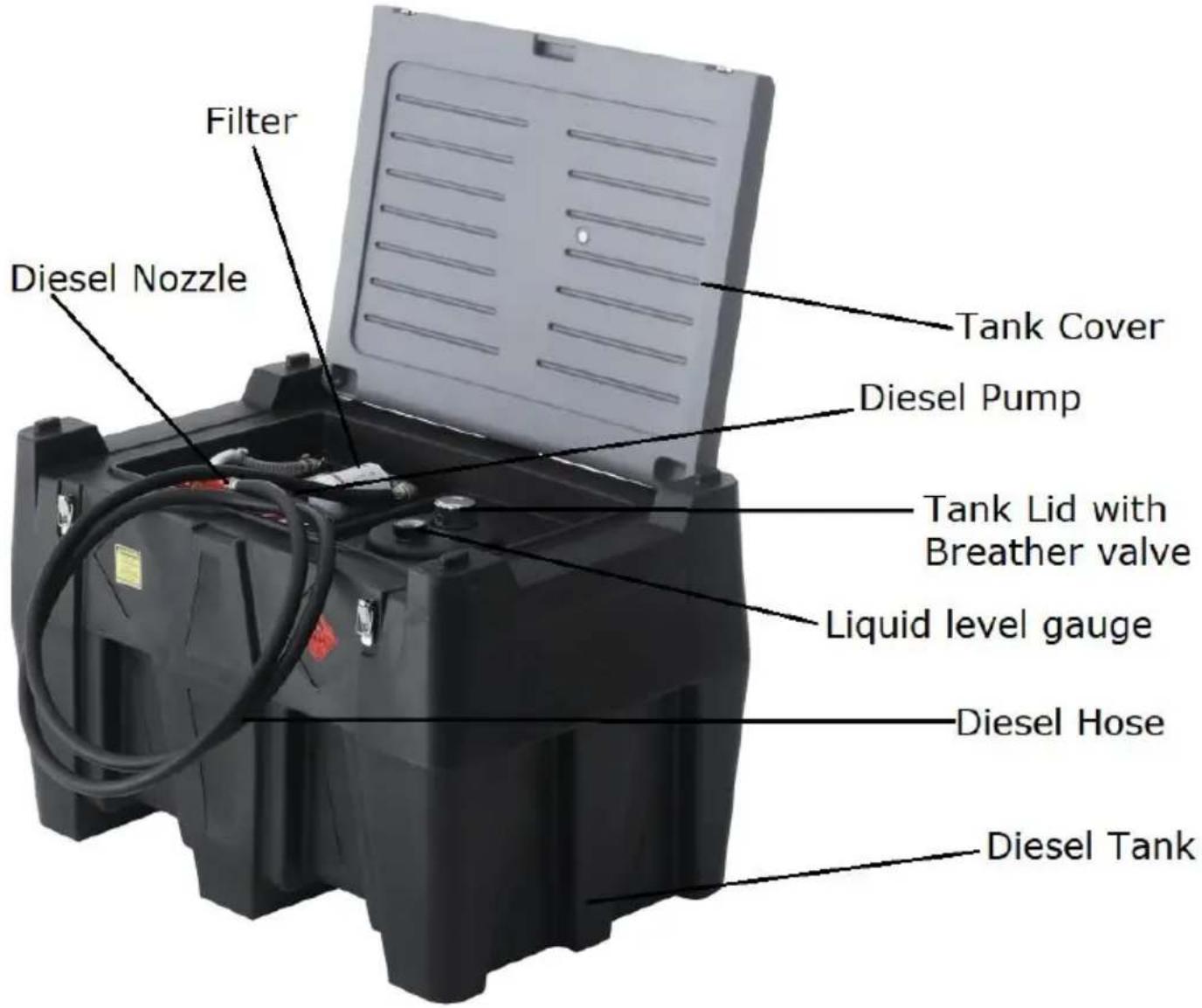

Delista

Alla överföringsenheter levereras standard med en avstängningspistol och alla pumpar har funktioner för 30 minuters kontinuerlig dispensering. Alla pumpar innehåller också en

inre bypass som gör att pumpen kan fungera i upp till maximalt 2-3 minuter när påfyllningsmunstycket stängs av utan att skada pumpen eller motorn.

SPECIFIKATIONER:

TANKAR:

Gjord av slagtålig polyeten, UV-stabiliserad, färg rödgrå och försedd med lock och andning.

PISTOL: Avtryckare, påfyllningsmunstycke med automatisk avstängning och slanganslutning.

LEVERANSSLANG: 4 m x 3/4 tum dieselslang medföljer.

FILTRERING: Sugfotsskärm filter.

PUMPS:

Driva Produktion	Volt	Öppna Flöde	Motor Tull Cykel	Inre Gå förb	Driva Sladd	Motor Hastighet	Inre Säkring
140W	12V DC	40 l/min	30 minute	Ja	4m med alligato clips	2600 RPM	25 AMI

Säkerhetsinstruktioner (forts.)

VIKTIG DRIFTNOTERING: Den interna bypassen som är monterad i alla dieselpumpmodeller är utformad för att skydda pumpsidan och motorn från skada när avtryckaren är avstängd under en tid som inte överstiger 2-3 minuter.

Detta är tillräckligt med tid för operatören att växla pump eller börja pumpa igen. När munstycket är avstängt och pumpen är igång, ökar pumptrycket och den elektriska motorn belastas mer, vilket gör att den använder mer ström (ampere), vilket i sin tur genererar mer värme i både pumpen och motorn, vilket riskerar ökat slitage eller möjligen, om pumpen inte byts ut.

Säkerhetsinstruktioner

Innan du försöker använda eller installera dieselenheten, läs noggrant och följ följande säkerhetsvarningar.

Underlåtenhet att följa dessa varningar kan leda till allvarliga skador eller dödsfall.

Varning! Denna dieselenhet är konstruerad och tillverkad endast för att bära och pumpa dieselbränsle. Under inga omständigheter får den användas för några andra ändamål.

Varning! Innan du installerar eller använder dieselenheten måste alla operatörer ha läst och fullt förstått innehållet i denna instruktionsmanual samt alla medföljande handböcker och säkerhetsdekaler som är fästa på dieselenheten.

Varning! Tillåt aldrig en otillräckligt utbildad person att installera eller använda dieselenheten.

Varning! Säkerställ att fordonets kapacitet är lämplig för den lastade massan av dieselenheten. Se fordonets användarmanual för säkra lastningsmetoder, korrekta förankringspunkter och relevanta säkerhetsinstruktioner.

Varning! Undvik kontakt mellan diesel och hud eller ögon, och undvik att andas in ångor eller dimma. Se säkerhetsdatabladet från din diesellevrantör för rekommenderade säkerhetsåtgärder och eventuell nödvändig skyddsutrustning vid hantering. Säkerställ att alla operatörer och berörd personal är bekanta med de lagar och regler som gäller för säker användning, förvaring och bortskaffande av diesel.

Varning! Denna dieselenhet ska vara säkert fastspänd eller surrad när den transporteras i ett fordon.

Varning! Denna dieselenhet ska inte lyftas när den är delvis eller helt fylld, om den inte stöds av en lämplig ram eller lastpall.

Varning! Denna enhet ska aldrig lämnas utan tillsyn under tömning eller påfyllning.

Varning! Innan du försöker fylla tanken på en bensinstation, rådfråga ägaren

för rätt procedur.

Varning! Förvara inte dieselenheten i eller i närheten av en bostad eller ett garage som är anslutet till en bostad.

Varning! Förvara alltid dieselenheten på väl ventilerade öppna ytor.

Varning! Dieselenheten får inte förvaras i anslutning till någon värmekälla eller

antändningskällor.

Varning! Inget brännbart avfall eller rester ska tillåtas förbli i eller runt områden där diesel förvaras eller dekanteras.

Varning! Alla spill ska städas omedelbart och de material som används vid rengöring ska kasseras på ett säkert sätt och i enlighet med gällande lagar och regler.

och koder som gäller för säker användning, förvaring och avfallshantering av diesel.

Varning! Se till att de elektriska ledningarna alltid är i gott skick och att trådarna inte är genomträngda genom plastbeläggningen. Tillåt inte att de blir hårt knutna eller krossade.

VARNING

När du kör dieselenheten, läs noggrant och beakta följande säkerhetsvarningar.

Det kan finnas kvarvarande olja i tanken som inte kan pumpas ut.

Underlåtenhet att följa dessa varningar kan leda till allvarlig skada eller dödsfall.

Varning! När dieselenheten används får endast diesel användas, inte bensinledning.

Varning! Vid drift måste dieselenheten anslutas till ett 12V-batteri.

För transportändamål ska eventuella överföringsenheter levereras med leveransslangen och automatisk avstängningspistol frånkopplade från pumpen. Innan du försöker

pumpa diesel, se till att leveransslangen är säkert ansluten till pumpens utlopp och att den automatiska avstängningspistolen (med vridbar) är ansluten till den andra änden av leveransslangen.

ANSLUTER TILL A DRIVA FÖRSE:

Alla dieselöverföringsenheter är utrustade med DC-elektriska motorer som levereras med alligatorklämmor som kan anslutas direkt till ett 12-volts DC-batteri. Anslut den röda alligatorklämman till den positiva polen och den svarta alligatorklämman till den negativa polen. Om pumpen går baklänges, byt helt enkelt klämmorna på batteriet. Om du tänker förlänga kabeln eller lägga till en kontakt, se till att den har tillräcklig kapacitet.

25 ampere

FYLLNING AV DIESELENHETEN:

Säkerställ att tanken är stödd på en jämn bas som är kapabel att ta emot den. Särskild utrustning krävs för att fylla tanken. När locket har tagits bort från tanken, var noga med att inte införa föroreningar i tanken via påfyllningsöppningen. Se till att locket hålls fritt från kontaminerande partiklar medan fyllning pågår.

ÖVERFÖRING AV DIESEL:

Pumpen behöver primas vid första användningen. Sätt på pumpen och öppna avtryckaren för att låta luft blöda ur slangarna. Efter en kort tid kommer pumpen att vara grundad och leveransen börjar. Vi rekommenderar att för denna första priming tas locket bort från tanken och munstycket riktas tillbaka till tanken medan pumpning sker för att undvika spill eller förlust av diesel. När detta är gjort är enheten redo att fungera.

För att fördela pumpen måste den vara vänd på och munstyckets avtryckare tryckas in.

Munstycket har en automatisk avstängning som fungerar när vätska når munstyckets yttre del. När bilen stängs av, stäng av pumpen inom 2 minuter för att inte låta motorn gå längre än dess specificerade cykel.

Underhåll

Pumparna är designade och byggda för att kräva minimalt underhåll, men det är fortfarande viktigt att alltid ta bort pumpen från strömkällan före någon inspektion.

Vingarna i pumphuvudet kommer att slitas över tid och behöva ersättas. För att förlänga vingarnas livslängd, se till att filtret hålls rent och att tanken är fri från föroreningar. Om en nedsatt flödeshastighet märks, eller om ett skrikande ljud hörs från pumpen, kan smuts eller skräp ha kommit in i pumpen och kräver omedelbar rengöring innan delar skadas permanent. Kontrollera periodiskt sugfotens filter för att säkerställa att det är rent och fritt från skräp. Detta bör göras om det finns en

märkbar minskning i dieselflödeshastigheten. Det finns också en grov sil i munstycket på avstängningspistolen och den kan kontrolleras genom att ta bort pistolens snurra.

Felsökning

PROBLEM SKYTTE GUIDE
Problem	Lösning
Det gör pumpen inte fung	· Säkerställ batterikablarna är ansluten till batt ery ordentligt.RöKlämma till +ve· Kontrollera säkringen (25A) under plast pump växla c över ä
För att testa & repareraPump gör inte fungera	· Ta bort pumpen avsluta lock, anslut ström till Vit &Svart ledtesta· Om motorn gör det fortfarande inte använda, ta bort 3 x t bultar & kontrollera för rost eller hinder, gör inte över spänna vid byte av locket som detta kommer sylt de rotor mot de t förhindra elmotor från vändning ochblåsa ing de säkring.
Pumpledningar överhettning	· Detta kan hända när pump är opererades i gå förbi läge i minuter eller om låg spänning/ampere. Se till attpumpen är det inte lämnade igång för längre än 3 minuter u deprimerande Överföra Pistol utlösare.Ledningsväven har varit en utökas med hjälp av tråd av otillr tjocklek.25A tråd krävs och a motsvarande kontakt
Pump gör agnisslande/skrapande ljudmedan du springer	· Detta kan vara orsakade av smuts eller skräp går in de patt fastna i de fungerande delarna. Ta bort de avsluta täckagenom att först skruva loss de tre Utttag Huvud skruvaroch lyfter av lock. Rengör de impeller skovlar säkerställa y o eventuella smutspartiklar som fastnat mellan de slutar av de och de impeller hus. Dra inte åt huvudet för hårt skruvar nä återmontering.
Pumpen stannar när ÖverPistolavtryckare släpps, ochpump är igång	· Backventilen i de utlopp av de pump maj vara har fastnat.uttaget slang från de pump.Driftden vita plastventilen är i de utloppsport av de pump manueatt trycka det i och ut), till säkerställa den rör sig fritt.
För att testa & reparera umpkör men låg eller noll flö från munstycket	·Ta bort pistolen från slangen &retest,Kör de slang till de tankpåfyllningshals vid kontroll·Om flöde förbättras, kontrollera hålet i de avsluta av de mur blockering·Ersätta pistol som nödvändig
Pumpen går men gör inte pump	·Kontrollera röd alligator klämma inpassad till positiv terminal,negativ. Om det är fel sätt runt de pump springerBakåtKontrollera att sugslangen och fot filter är nedsänkt i diesel.sugslang kan vara böjd upp ut av de diese l.·If pump är helt ny eller h som inte varit begagnad i a lång skruva loss automatpistol från slang och sätta slang i fyll er hals för att fylla pumpen

Matchande kit

Dieseltank * 1

Filter * 1

Tankpistol * 1

Diesel Slang * 1

Vätskenivämätare * 1

Dieselpump * 1

Metalllås * 1

Bruksanvisning * 1

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en överkryssad soptunna anger att

produkten kräver separat sophämtning i EU. Detta gäller för produkten och all tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan ska lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

FCC-information:

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts

av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B enligt del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat www.vevor.com/support
