GEBRUIKSAANWIJZING MCN70 Vevor

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

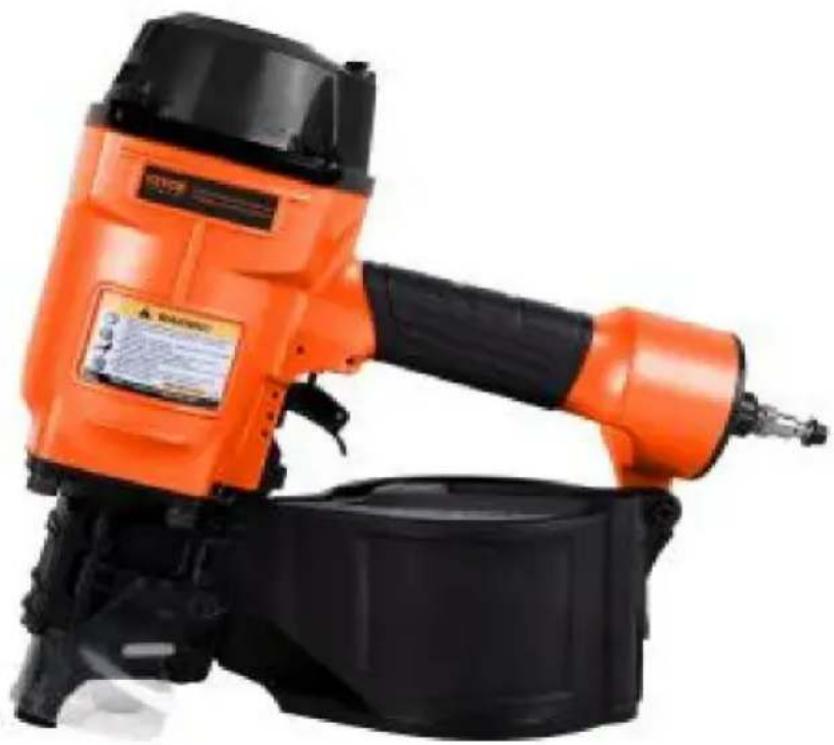

Rolspijkermachine

MODEL:MCN70

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOELNAGELAAR

MODEL:MCN70

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www. vurig. com/ ondersteuning

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	Draag altijd een ANSL-goedgekeurde veiligheidsbril wanneer u met gereedschap werkt en uitrusting.Draag oogbescherming.Draag gehoorbescherming.Draag stofmaskersDraag beschermende handschoenen.

Technische data

MODEL	MCN70	Geluid volgens EN12549:1999 en INISO4871
SNELKOPPELING	VS-TYPEEUROPA-TYPEJAPANS TYPE	A-gewogen geluiddruk niveau	LpA=84dB(A)
Werkdruk	70-110PSI(4,8-7,5 bar)	Geluidsvermogensniveau	LwA=97dB(A)
Max. druk	120PSI (8,3bar)	Trillingen	4,6 cm/s ^2

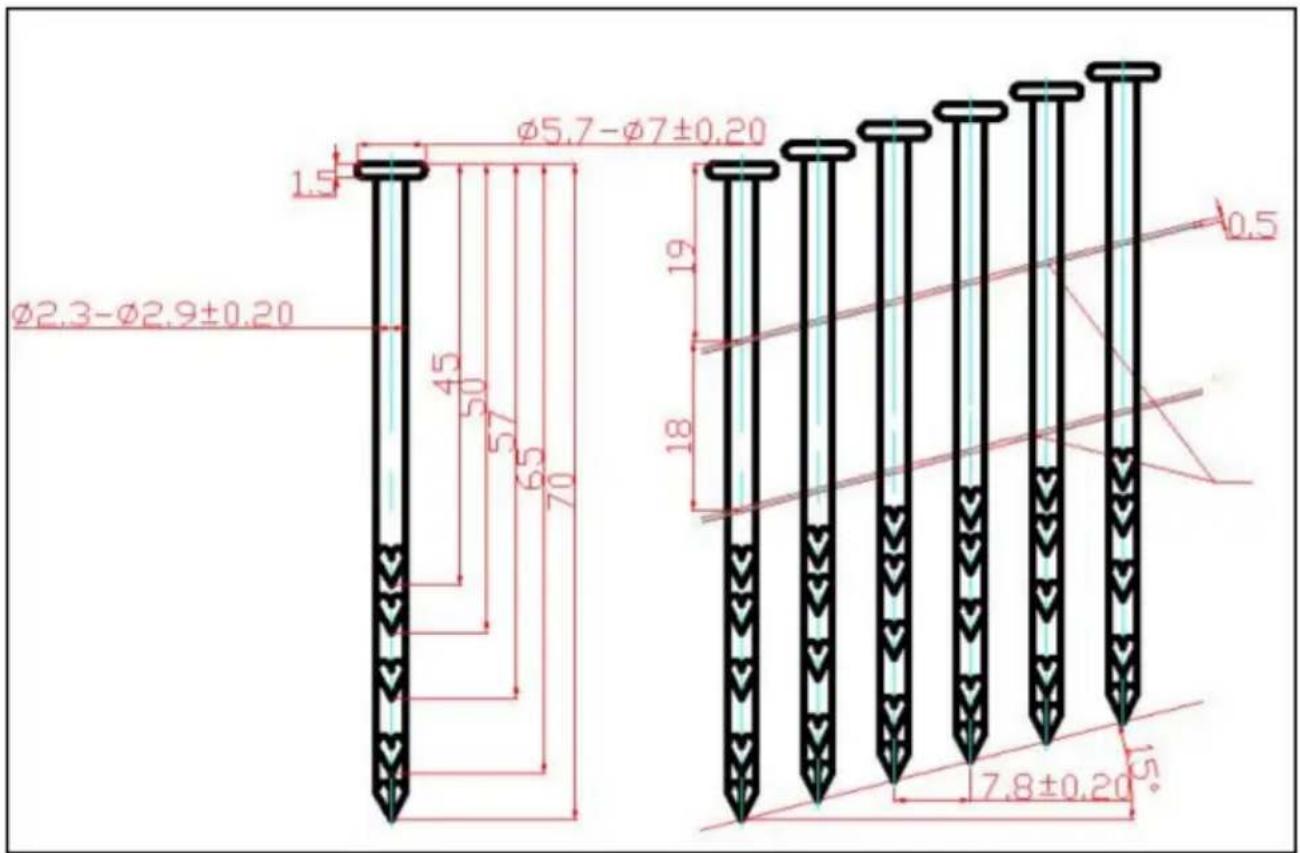

1.1 Bevestigingsmiddel

capaciteit: 250-300 stuks

Maat bevestigingsmiddel:

Ø2.3-Ø2.9±0.20 1.5 45 50 57 65 70 Ø5.7-Ø7±0.20 19 18 0.5 7.8±0.20

Toepassing: onderlaag van dakbedekking, muurbekleding, inlijsten, recreatiedekken, pelstrips

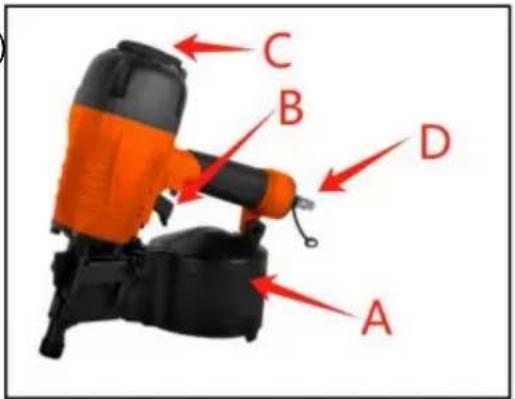

1.4 locaties van onderdelen (zie afbeelding)

Een tijdschrift

B-trigger

C-uitlaatopening

D-luchtsnelkoppeling

A B C D

Speciale referenties

2.1 Instructies

De volgende norm is van toepassing op gereedschappen voor het indrijven van bevestigingsmiddelen;

EN792-13:2000+A1:2008"Veiligheidseisen voor handbediende niet-elektrische elektrische gereedschappen – Deel 13:

Gereedschap voor het indrijven van bevestigingsmiddelen".

bevestigingsmiddelen worden gespecificeerd in de bedieningsinstructies (zie

TECHNISCHE GEGEVENS) worden gebruikt in gereedschappen voor het indrijven van bevestigingsmiddelen. Het bevestigingsmiddel rijdt

gereedschap en de in de gebruiksaanwijzing aangegeven bevestigingsmiddelen moeten in acht worden genomen als één-eenheid veiligheidssysteem; -

Voor de aansluiting op het persluchtsysteem moeten snelkoppelingen worden gebruikt

en de niet-afdichtbare nippel moet zodanig op het gereedschap worden gemonteerd dat nr

na het loskoppelen blijft er perslucht in het gereedschap achter; - zuurstof of

brandbare gassen mogen niet als energiebron worden gebruikt

met perslucht bediende bevestigingsmiddelen; - gereedschap voor het

indrijven van bevestigingsmiddelen mag alleen worden aangesloten op een luchttoevoer waarbij de

De maximaal toegestane druk van het gereedschap mag niet met meer dan 10% worden overschreden

in het geval van hogere druk, een drukreduceerventiel met een

een stroomafwaartse veiligheidsklep moet in de persluchttoevoer worden ingebouwd; - alleen

reserveonderdelen gespecificeerd door de fabrikant of zijn gemachtigde vertegenwoordiger

wordt gebruikt bij de reparatie van gereedschappen voor het indrijven van

bevestigingsmiddelen; - reparaties mogen alleen worden uitgevoerd door geautoriseerde agenten van de fabrikant of door

andere deskundigen, met inachtneming van de in de operationele informatie verstrekte informatie

instructies.

- staat voor het bevestigen van het bevestigingsgereedschap aan een steun, bijvoorbeeld aan een werkstuk tafel, moet worden ontworpen en

door de standfabrikant zo geconstrueerd dat de bevestiger indraaigereedschappen heeft

veilig kan worden bevestigd voor het beoogde gebruik, waardoor bijvoorbeeld schade, vervorming of verplaatsing

wordt vermeden.

Voor speciale toepassingsgebieden van het bevestigingsgereedschap kan het nodig zijn

het naleven van aanvullende bepalingen en voorschriften. - mogen alleen de

belangrijkste energie- en smeermiddelen zijn die in de gebruiksaanwijzing worden vermeld

gebruikt:

- gereedschap voor het indrijven van bevestigingsmiddelen, gemarkeerd met een omgekeerde gelijkzijdige driehoek die op één staat

punt mag alleen worden gebruikt met een effectief veiligheidsjuk; - voor het onderhoud van

gereedschappen voor het indrijven van bevestigingsmiddelen mogen alleen reserveonderdelen worden gebruikt die zijn gespecificeerd door de

er moet gebruik worden gemaakt van de fabrikant of zijn gemachtigde vertegenwoordiger;

- reparaties mogen uitsluitend worden uitgevoerd door door de fabrikant geautoriseerde agenten of door

andere specialisten, met inachtneming van de informatie die in de bedieningshandleiding wordt verstrekt

instructies;

- OPMERKING: Specialisten zijn degenen die, als resultaat van een professionele opleiding of

ervaring, voldoende expertise hebben op het gebied van bevestigingsgereedschappen en

voldoende bekendheid met relevante industriële beschermingsbepalingen van de overheid, voorschriften ter voorkoming van ongevallen, richtlijnen en algemeen erkende technische voorschriften regelgeving (bijvoorbeeld CEN- en CENELEC-normen), om de veiligheid te kunnen beoordelen werkende staat van bevestigingsmiddelen.

2.2 Geluidsemissie

De karakteristieke geluidswaarden voor het bevestigingsgereedschap zijn bepaald in overeenstemming met EN12549:1999 en EN ISO4871" Akoestiek-ruis testcode

voor bevestigingsgereedschappen-Technische methode" (zie Technische gegevens).

Deze waarden zijn gereedschapsgerelateerde karakteristieke waarden en vertegenwoordigen niet het geluid ontwikkeling op het punt van gebruik. De geluidsontwikkeling op de gebruiksplaats zal ervoor zorgen hangt bijvoorbeeld af van de werkomgeving, het werkstuk, het werkstuk

ondersteuning en het aantal rijoperaties, etc.

Afhankelijk van de omstandigheden op de werkplek en de vorm van de werkplek,

Het kan nodig zijn om individuele geluiddempende maatregelen uit te voeren, zoals plaatsing werkstukken op geluiddempende steunen, waardoor trillingen van het werkstuk worden voorkomen middel van klemmen of afdekken, aanpassen aan de minimaal benodigde luchtdruk de betrokken operatie, enz. Het is noodzakelijk om gehoorbescherming te dragen.

2.3 Informatie over mechanische impact (trillingen)

De karakteristieke trillingswaarden voor het bevestigingsgereedschap zijn bepaald overeenkomstig ISO 8662-11:1999 en EN 12096 – Meting

van trillingen in elektrisch handgereedschap – Deel 11: Gereedschap voor het aandrijven van bevestigingsmiddelen (zie Technische data).

Deze waarde is een gereedschapsgerelateerde kenmerkwaarde en vertegenwoordigt niet de invloed op het hand-armsysteem bij gebruik van het gereedschap. Een invloed op de hand-arm-systeem bij het gebruik van het gereedschap zal bijvoorbeeld afhangen van de grip kracht, de contactdrukkracht, de werkrichting, de aanpassing van energie bevoorrading, de werkplek, de werkstukondersteuning.

2.4 Veiligheid van het bevestigingsgereedschap

- Controleer vóór elke handeling of het veiligheids- en activeringsmechanisme in orde is goed functioneert en dat alle moeren en bouten goed zitten.

- Voer geen wijzigingen aan het bevestigingsgereedschap uit zonder de

autorisatie produceert.

• Demonteer of maak geen onderdelen van het bevestigingsgereedschap onbruikbaar zoals het veiligheidsjuk.
• Voer geen "noodreparaties" uit zonder het juiste gereedschap en uitrusting.
• Het bevestigingsgereedschap moet op de juiste manier en met regelmatige tussenpozen worden onderhouden overeenstemming met de instructies van de fabrikant.
• Vermijd het verzwakken of beschadigen van deze, bijvoorbeeld door:

ponsen of graveren; wijziging die niet is goedgekeurd door de fabrikant

tegen sjablonen gemaakt van hard materiaal zoals staal; Gebruik de apparatuur als een

hamer; het toepassen van buitensporige kracht van welke aard dan ook

2.5 Veiligheid op het werk

Richt nooit enig werkend bevestigingsgereedschap op uzelf of op tegen een andere persoon of dier.

Houd het bevestigingsgereedschap tijdens de werkzaamheden zo vast

zodanig dat er geen verwondingen aan het hoofd of het lichaam kunnen ontstaan in het geval van een mogelijke terugslag als gevolg van een verstoring van de de energievoorziening of harde plekken op de werkplek.ëzie afb 2)

Bedien het bevestigingsgereedschap nooit in een vrije ruimte.

Dit voorkomt elk gevaar veroorzaakt door losvliegende bevestigingsmiddelen en overmatige belasting van het gereedschap.

Het gereedschap moet worden losgekoppeld van de perslucht vooral voor transportdoeleinden

waar ladders worden gebruikt of waar sprake is van een ongewone fysieke situatie Tijdens het bewegen wordt een houding aangenomen (zie figuur 3).

Draag het bevestigingsgereedschap uitsluitend op de werkplek het handvat, en nooit met de trekker ingedrukt.

Houd rekening met de omstandigheden op de werkplek. Bevestigingsmiddelen kunnen in dun werk doordringen stukken of glijden van hoeken en randen van werkplekken en brengen zo mensen in gevaar.

Gebruik voor uw persoonlijke veiligheid beschermende uitrusting, zoals gehoor- en oogbescherming (zie afbeelding 2)

BELANGRIJK: Richt het verstelbare ventilatiegat NIET op de bestuurder of iemand anders persoon of dieren tijdens het gebruik.

2.6 Triggerapparaten

Gereedschap voor het indrijven van bevestigingsmiddelen wordt bediend door de trekker met behulp van vingerdruk te bedienen.

Bovendien is het gereedschap voor het indrijven van bevestigingsmiddelen uitgerust met een veiligheidsjuk dat het mogelijk maakt

De aandrijfhandeling mag alleen worden uitgevoerd nadat de loop van het gereedschap is ingedrukt tegen een werkstuk. Dit gereedschap is gemarkeerd met een omgekeerde driehoek (Verachter het serienummer en zijn niet toegestaan voor gebruik zonder een effectief veiligheidsjuk.

2.7 Aansturingssystemen

Afhankelijk van hun doel is het bevestigingsgereedschap uitgerust met een bedieningssysteem van enkele opeenvolgende bediening en contactbediening.

U kunt overschakelen naar één spijkerfiguur om een enkele opeenvolgende bediening te kiezen, en schakel over naar twee nagelfiguren om contactbediening te kiezen.

- Enkelvoudige sequentiële bediening: een bedieningssysteem waarbij de trekker en de veiligheidsjuk moet worden geactiveerd, zodat de enige enkele rijhandeling mogelijk is bediend via de trekker nadat de snuit van het gereedschap op de aandrijving is toegepast locatie, daarna kunnen verdere rijwerkzaamheden pas worden uitgevoerd nadat de De trekker is teruggezet naar de niet-rijpositie terwijl het veiligheidsjuk aanwezig blijft depressief.

- Contactbediening (beperkte versie): een bedieningssysteem waarbij de trigger en het veiligheidsjuk moeten voor elke rijhandeling bij de bestelling worden bediend van de bediening is niet gespecificeerd. Voor herhaaldelijk rijden is het voldoende als óf de trekker blijft geactiveerd en het veiligheidsjuk wordt daarna geactiveerd, óf vice versa.

Gereedschappen voor het indrijven van bevestigingsmiddelen die zijn uitgerust met contactbediening moeten worden gemarkeerd met de symbool" Niet gebruiken op steigers, ladders (zie Fig.4) en mag niet worden gebruikt voor specifieke toepassing bijvoorbeeld: - bij

het wisselen van de ene rijlocatie naar de andere waarbij gebruik wordt gemaakt van steigers, trappen, ladders of ladderachtige constructies, bijvoorbeeld daklatten; - het sluiten

van dozen of kratten; - het

aanbrengen van transportveiligheidssystemen op bijvoorbeeld voertuigen en wagons.

Afb. 4: Symbool "Niet gebruiken op steigers, ladders"

3 Persluchtsysteem

Voor een goede werking van het bevestigingsgereedschap is voldoende gefilterde, droge en gesmeerde perslucht nodig.

Als de luchtdruk in het leidingsysteem de maximaal toegestane waarde van het

bevestigingsgereedschap overschrijdt, moet bovendien een drukreduceerventiel, gevolgd door een stroomafwaartse veiligheidsklep, in de toevoerleiding naar het gereedschap worden gemonteerd.

OPMERKING: Wanneer perslucht wordt gegenereerd door compressoren, condenseert het natuurlijke vocht in de lucht en verzamelt zich als gecondenseerd water in drukvaten en pijpleidingen. Dit condensaat moet worden verwijderd door waterafscheiders.

Deze waterafscheiders moeten dagelijks worden gecontroleerd en indien nodig worden afgetapt, omdat er anders corrosie kan ontstaan in het persluchtsysteem en in het bevestigingsgereedschap. Wat dient om de slijtage te versnellen.

De compressorinstallatie moet qua drukopbrengst en prestatie (volumestroom) voldoende gedimensioneerd zijn voor het te verwachten verbruik. Leidingsecties die te klein zijn in verhouding tot de lengte van de leiding (leidingen en slangen), evenals overbelasting van de compressor, zullen resulteren in drukval.

Permanent aangelegde persluchtleidingen moeten een binnendiameter van minimaal hebben

19 mm en een overeenkomstige grote diameter bij relatief lange leidingen of meerdere

gebruikers zijn erbij betrokken.

Persluchtleidingen moeten zo worden aangelegd dat ze een helling vormen (het hoogste punt in de lucht).

richting de compressor). Er moeten gemakkelijk toegankelijke waterafscheiders worden geïnstalleerd

de laagste punten.

Verbindingspunten voor gebruikers moeten van bovenaf met de pijpleidingen worden verbonden.

Verbindingspunten voor bevestigingsmiddelen moeten worden voorzien van perslucht

onderhoudseenheid (filter/waterafscheider/olieman) direct op het verbindingspunt.

De oliespuiters moeten dagelijks worden gecontroleerd en indien nodig worden bijgevuld

aanbevolen oliekwaliteit (zie TECHNISCHE GEGEVENS). Bij slanglengtes van meer dan 10 m

worden gebruikt, kan de olietoevoer voor het bevestigingsgereedschap niet worden gegarandeerd

adviseer daarom 2 tot 5 druppels (afhankelijk van de belasting van de bevestigingsschroef).

gereedschap) van de aanbevolen olie (zie TECHNISCHE GEGEVENS) moet via de luchtinlaat worden toegevoegd

van het gereedschap, of een oliespuit die rechtstreeks op het bevestigingsgereedschap is

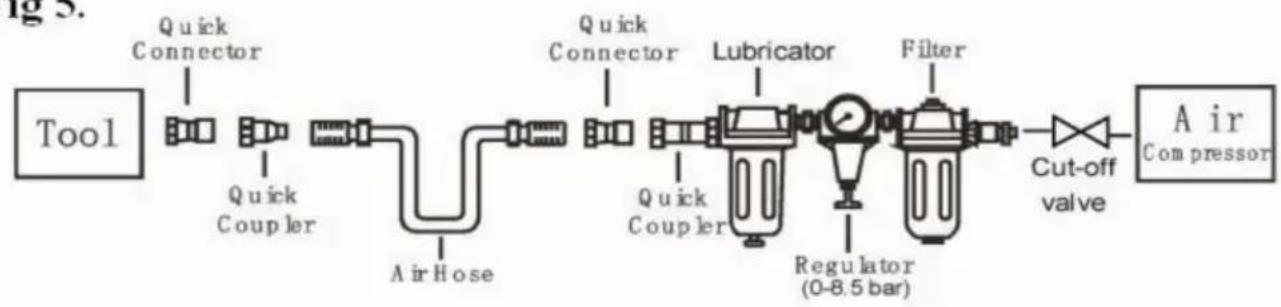

bevestigd. (zie afb. 5)

Fig 5.

4 Het gereedschap gereedmaken voor gebruik

4.1 Gereedschap voorbereiden voor het eerste gebruik

Lees en volg deze gebruiksaanwijzing voordat u het gereedschap gebruikt.

Basisveiligheidsmaatregelen moeten altijd strikt worden gevolgd ter bescherming tegen schade aan de apparatuur en persoonlijk letsel bij de gebruiker of andere mensen werken in de omgeving van de operatie.

4.2 Aansluiting op het persluchtsysteem

Zorg ervoor dat de door het persluchtsysteem geleverde druk niet te hoog wordt

overschrijd de maximaal toegestane druk van het bevestigingsgereedschap. Set de luchtdruk aanvankelijk naar de lagere waarde van de aanbevolen toegestane waarde druk (zie TECHNISCHE GEGEVENS).

Leeg het magazijn om te voorkomen dat er bij het volgende magazijn een sluiting wordt uitgeworpen fase van het werk in het geval dat interne delen van het bevestigingsgereedschap aanwezig zijn niet in de uitgangspositie na onderhouds- en reparatiewerkzaamheden of vervoer.

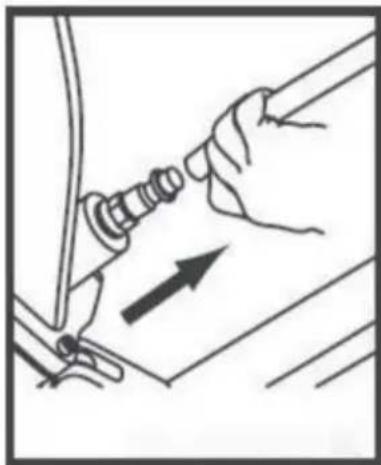

Sluit het bevestigingsgereedschap aan op de persluchttoevoer met behulp van geschikte drukslang voorzien van snelkoppelingen.

Controleer de goede werking door de snuit van de bevestiger aan te brengen gereedschap op een stuk hout of houten materiaal en druk de trekker eenmaal in of twee keer.

4.3Het magazijn vullen

Alleen de bevestigingsmiddelen gespecificeerd onder TECHNISCHE GEGEVENS (zie 1.1) mogen dat zijn gebruikt

Houd bij het vullen van het magazijn het gereedschap zo vast dat de snuit niet wijst jegens de bediener of enige andere persoon of dieren.

4.4 Omgaan met het gereedschap

Let op 2-Speciale referentie-van deze gebruiksaanwijzing.

Nadat u heeft gecontroleerd of het bevestigingsgereedschap correct functioneert, brengt u het aan het gereedschap op een werkstuk en activeer de trekker.

Controleer of de bevestiger in het werkstuk is gedreven overeenstemming met de eisen. - als de

sluiting uitsteekt, verhoog dan de luchtdruk in stappen van 0,5 bar, waarbij het resultaat na elke nieuwe aanpassing wordt

gecontroleerd; - als de bevestiger in een te grote diepte wordt gedreven, verlaag dan de luchtdruk stappen van 0,5 bar totdat het resultaat bevredigend is.

Probeer in ieder geval met zo laag mogelijke lucht te werken druk. Dit levert u drie belangrijke voordelen op;

1. Er wordt energie bespaard, 2. Er

wordt minder geluid geproduceerd, 3. Er wordt

een vermindering van de slijtage van het aandrijfgereedschap voor bevestigingsmiddelen bereikt.

Vermijd het activeren van het bevestigingsgereedschap als het magazijn leeg is.

Elk defect of niet goed functionerend bevestigingsgereedschap moet

onmiddellijk worden losgekoppeld van de persluchttoevoer en worden doorgegeven

naar een specialist voor inspectie.

Bij langere werkonderbrekingen of aan het einde van de dienst het gereedschap loskoppelen van de persluchttoevoer. Het wordt aanbevolen

om het magazijn leeg te maken.

De persluchtaansluitingen van het bevestigingsgereedschap en de slangen

moet worden beschermd tegen verontreiniging en het binnendringen van grof stof

spanen, zand etc. zullen lekkages en schade aan het bevestigingsgereedschap tot gevolg hebben en de koppelingen.

5. Onderhoud

Koppel het gereedschap los van de compressor vóór het afstellen, het verhelpen van storingen, service en onderhoud, het verplaatsen en wanneer het apparaat niet in gebruik is.

Regelmatig smeren. Als uw gereedschap zonder gebruik te maken van de automatische olie-invoering, plaats dan vóór elk werk 2 of 6 druppels pneumatische gereedschapsolie in de luchtinlaat dag of na 2 uur continu gebruik, afhankelijk van de kenmerken van

werkstuk of type bevestigingsmiddel.

Pneumatisch gereedschap moet periodiek worden geïnspecteerd en versleten of versleten zijn kapotte onderdelen moeten worden vervangen om het gereedschap veilig te laten werken en efficiënt. Controleer en vervang alle versleten of beschadigde O-ringen, afdichtingen, enz.

Draai alle schroeven en doppen vast om persoonlijk letsel te voorkomen. Dit zou moeten zijn gedaan door een deskundige.

Controleer regelmatig of de trekker, de veer en de veiligheid vrij kunnen bewegen mechanisme om te verzekeren dat het veilige systeem compleet en functioneel is: geen losse en ontbrekende onderdelen, geen bouw- of voorraadonderdelen.

Houd het magazijn en de neus van het gereedschap schoon en vrij van vuil, pluisjes of schuurmiddelen deeltjes.

Wanneer de temperatuur onder het vriespunt ligt, moet gereedschap door iedereen warm worden gehouden handige, veilige methode.

6 Problemen oplossen (zie tabel 1)

SYMPTOOM PROBLEEM		OPLOSSINGEN
Luchtlekdichtbij de bovenkant van gereedschap of in	1. O-ring in triggerklep zitbeschadigd.2. Triggerklepkop is schade.3. Activeer de klepsteel, afdichting oftrigger O-ring is beschadigd.	1. Controleer en vervang de O-ring.2. Controleer en vervang.3. Controleer en vervang de trekker gelpsteel, afdichting of O-ring
Luchtlek nabijonderkant van het gereedschap.	1. Losse schroeven.2. Versleten of beschadigde O-ringen of bumper.	1. Draai de schroeven vast.2. Controleer en vervang de O-ringen of bumper.
Luchtlektussen lichaamen cilinder dop.	1. Losse schroeven.2. Versleten of beschadigde O-ringen of zeehonden.	1. Draai de schroef vast.2. Controleer en vervang de O-ringen of bumper.
Blade rijden bevestigingsmiddel ook diep.	1. Versleten bumper.2. De luchtdruk is te hoog.	1. Vervang de bumper.2. Pas de luchtdruk aan.
Gereedschap welniet opererenNou ja: kanniet rijdenbevestigingsmiddol ofbedienentraag.	1. Onvoldoende luchttoevoer.2. Onvoldoende smering.3. Versleten of beschadigde O-ringen of zeehonden.4. Uitlaatpoort in cilinderkop is geblokkeerd.	1. Controleer of er voldoende luchttoevoer is.2. Doe er 2 of 6 druppels olie in luchtinlaat.3. Controleer en vervang de O-ringen of zegel.4. Vervang de beschadigde binnenkant onderdelen.
Gereedschap slaat over bevestigingsmiddelen.	1. Versleten bumper of beschadigd lente.2. Vuil in voorplaat.3. Vuil of beschadigingen voorkomen bevestigingsmiddelen niet vrij kunnen bewegen in tijdschrift.4. Versleten of droge O-ring op de zuiger of gebrek aan smering. 5.De afdichting van de cilinderdeksels lekt.	1. Vervang de bumper of duwer lente.2. Aandrijfkanaal aan voorzijde reinigen bord.3. Tijdschrift moet dat zijn schoongemaakt.4. O-ring moet aanwezig zijn vervangen. En smeren.5. Vervang de afdichtring.
Gereedschapsstoringen.	1. Onjuist of beschadigd bevestigingsmiddelen.2. Beschadigde of versleten bestuurder gids.3. Magazijn- of neusschroef loszittend.4. Magazijn is vuil.	1. Wijzigen en correct gebruiken bevestigingsmiddel.2. Controleer en vervang de bestuurder.3. Draai het magazijn vast.4. Maak het magazijn schoon.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat

www. vurig. com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
