MANUALE UTENTE MCN70 Vevor

Supporto tecnico e certificato di garanzia elettronico www. vevor. com/supporto

Chiodatrice a bobina

MODELLO:MCN70

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

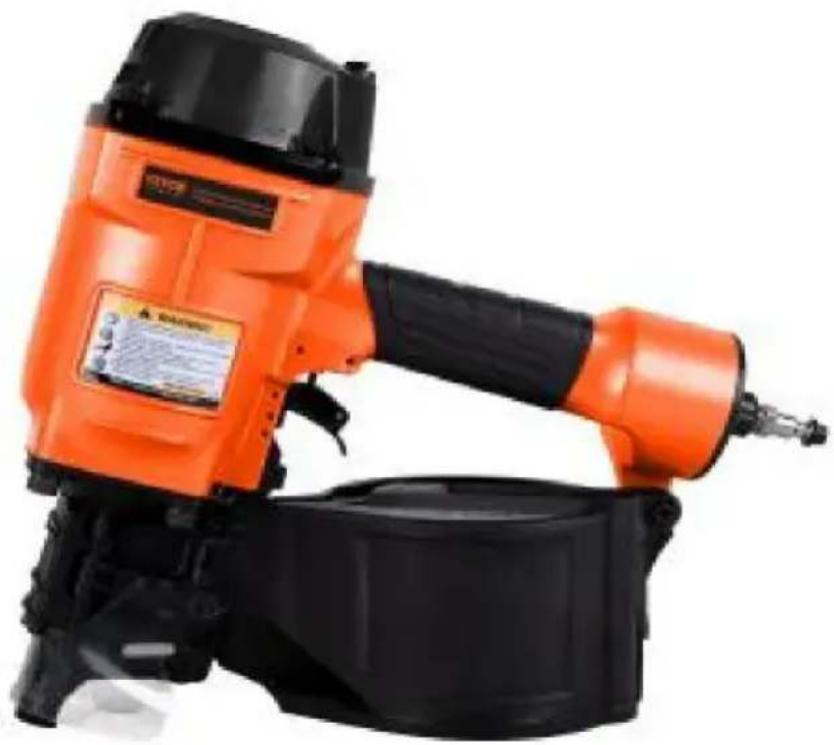

CHIODATRICE A BOBINA

MODELLO:MCN70

Vevor MCN70 - MODELLO:MCN70 - 1

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Vevor MCN70 - MODELLO:MCN70 - 2Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
Vevor MCN70 - MODELLO:MCN70 - 3Vevor MCN70 - MODELLO:MCN70 - 4Vevor MCN70 - MODELLO:MCN70 - 5Vevor MCN70 - MODELLO:MCN70 - 6Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumenti e attrezzature.Indossare una protezione per gli occhi.Indossare protezioni per le orecchie.Indossare maschere antipolvereIndossare guanti protettivi.

Dati tecnici

MODELLOMCN70Rumore secondo EN12549:1999 e NELLA ISO 4871
ATTACCO RAPIDOTIPO USA TIPO EUROPA TIPO GIAPPONESESuono ponderato A livello di pressioneLpA=84dB (UN)
Pressione lavorativa70-110 PSI (4,8-7,5 bar)Livello di potenza sonoraLwA=97dB (UN)
Massimo. pressione120 PSI (8,3 bar)Vibrazione4,6 cm/s ^2

1.1 Dispositivo di fissaggio

capacità: 250-300 pezzi

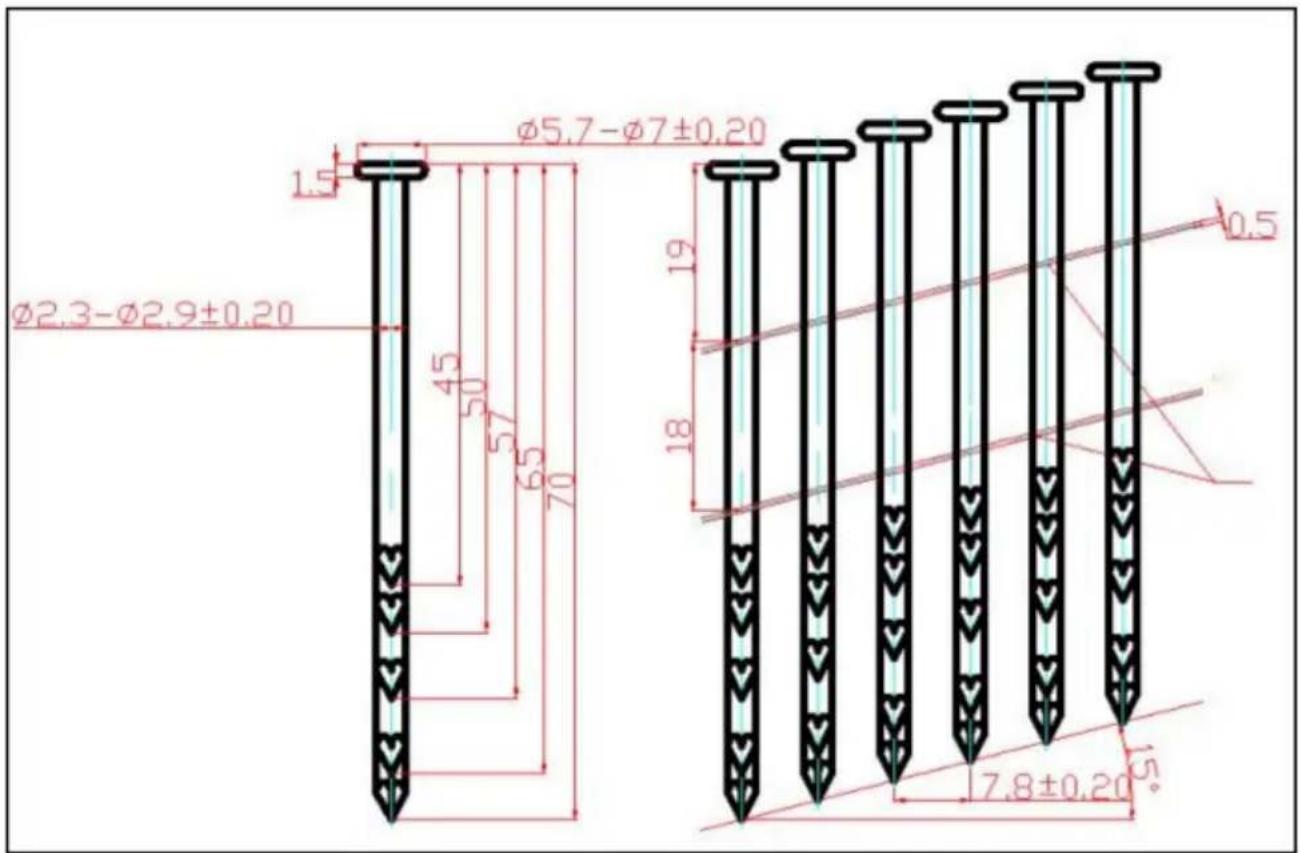

Dimensioni del dispositivo di fissaggio:

Vevor MCN70 - Dispositivo di fissaggio - 1

text_image Ø2.3-Ø2.9±0.20 1.5 45 50 57 65 70 Ø5.7-Ø7±0.20 19 18 0.5 7.8±0.20

Applicazione: Sottostrato per coperture del tetto, Rivestimento di pareti, Strutture, Ponti ricreativi, Strisce per furring

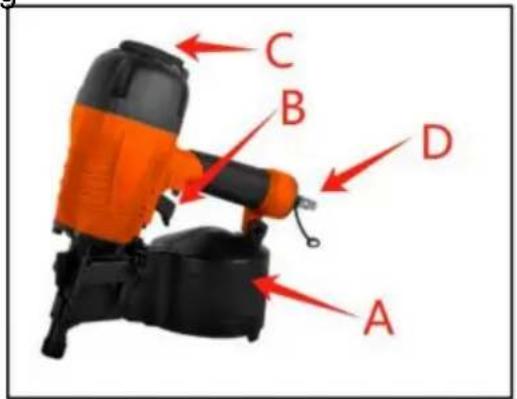

1.4 posizioni delle parti (vedi figura)

Una rivista

B-Trigger

C-Bocchetta di scarico

D- Attacco rapido aria

Vevor MCN70 - posizioni delle parti (vedi figura) - 1

text_image A B C D

Riferimenti speciali

2.1 Istruzioni

La seguente norma è applicabile agli utensili per l'inserimento di elementi di fissaggio;

EN792- 13:2000+A1:2008"Requisiti di sicurezza per utensili elettrici portatili non elettrici – Parte 13:

Utensili per l'inserimento di elementi di fissaggio".

Questa norma richiede che - solo

gli elementi di fissaggio specificati nelle istruzioni per l'uso (vedi

DATI TECNICI) devono essere utilizzati negli strumenti per l'inserimento di elementi di fissaggio. La guida del dispositivo di fissaggio

considerare l'utensile e gli elementi di fissaggio specificati nelle istruzioni per l'uso come sistema di sicurezza di un'unica unità; - Per il collegamento al sistema di aria compressa devono essere utilizzati raccordi ad azione rapida e il nipplo non sigillabile deve essere montato sull'utensile in modo tale che n l'aria compressa rimane nell'utensile dopo la disconnessione; - non è consentito utilizzare ossigeno o gas combustibili come fonte di energia Strumenti per l'inserimento di dispositivi di fissaggio ad aria compressa; - Gli utensili per l'inserimento di elementi di fissaggio devono essere collegati solo a una fornitura d'aria in cui la pressione massima consentita dell'utensile non può essere superata di oltre il 10%;in nel caso di pressione più elevata, una valvola riduttrice di pressione che include a la valvola di sicurezza a valle dovrà essere integrata nella fornitura di aria compressa; - solo pezzi di ricambio specificati dal produttore o dal suo rappresentante autorizzato deve essere utilizzato nella riparazione di strumenti per l'inserimento di elementi di fissaggio; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri esperti, avuto riguardo alle informazioni fornite nell'operazione Istruzioni.

- indica il montaggio degli utensili per l'inserimento degli elementi di fissaggio su un supporto, ad esempio su un lavoro tavolo, deve essere progettato e

costruito dal produttore dello stand in modo tale che gli strumenti di fissaggio

possono essere fissati in sicurezza per l'uso previsto, evitando così ad esempio danneggiamenti, distorsioni, spostamenti.

Campi di applicazione speciali per l'utensile per l'inserimento di elementi di fissaggio possono richiedere il osservanza di ulteriori disposizioni e regolamenti. - Possono essere

utilizzati solo i principali prodotti energetici e lubrificanti elencati nelle istruzioni per l'uso usato:

- utensili per l'inserimento di elementi di fissaggio contrassegnati da un triangolo equilatero rovesciato appoggiato su uno la punta può essere utilizzata solo con un efficace giogo di sicurezza; -

per la manutenzione degli utensili per l'inserimento di elementi di fissaggio, solo pezzi di ricambio specificati dal deve essere utilizzato il produttore o il suo rappresentante autorizzato; - le

riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri specialisti, tenendo in debito conto le informazioni fornite nell'operazione Istruzioni;

- NOTA: Gli specialisti sono coloro che, a seguito di formazione professionale o esperienza, avere sufficiente esperienza nel campo degli strumenti di fissaggio e

sufficiente familiarità con le pertinenti disposizioni governative in materia di protezione industriale, norme antinfortunistiche, direttive e tecniche generalmente riconosciute regolamenti (ad esempio standard CEN e CENELEC), per essere in grado di valutare la sicurezza condizioni di lavoro degli strumenti di fissaggio.

2.2 Emissione di rumore

Sono stati determinati i valori di rumore caratteristici dell'utensile per l'inserimento di elementi di fissaggio in conformità alla norma EN12549:1999 e EN ISO4871" Codice di prova Acustica-Rumore per strumenti di fissaggio-Metodo ingegneristico" (vedi Dati Tecnici).

Questi valori sono valori caratteristici riferiti all'utensile e non rappresentano il rumore sviluppo al punto di utilizzo. Lo sviluppo del rumore nel punto di utilizzo servirà l'esempio dipende dall'ambiente di lavoro, dal pezzo da lavorare, dal pezzo da lavorare supporto e il numero di operazioni di guida, ecc.

A seconda delle condizioni sul posto di lavoro e della forma del posto di lavoro, Potrebbe essere necessario adottare misure individuali di attenuazione del rumore, come ad esempio la collocazione pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare mezzi di bloccaggio o copertura, regolazione della pressione dell'aria minima richiesta per l'operazione coinvolta, ecc. È necessario indossare dispositivi di protezione dell'udito.

2.3 Informazioni sull'impatto meccanico (vibrazioni)

I valori di vibrazione caratteristici per l'utensile per l'inserimento di elementi di fissaggio sono stati determinato in conformità alla norma ISO 8662-11:1999 e EN 12096 – Misurazione

delle vibrazioni negli utensili elettrici portatili – Parte 11: Utensili per l'inserimento di elementi di fissaggio (vedi Dati tecnici).

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta il influenza sul sistema mano-braccio durante l'utilizzo dell'utensile. Un'influenza per il Il sistema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, dalla presa forza, la forza di pressione di contatto, la direzione di lavoro, la regolazione dell'energia fornitura, il posto di lavoro, il supporto del pezzo da lavorare.

2.4 Sicurezza dell'utensile per l'inserimento di elementi di fissaggio

  • Controllare prima di ogni operazione che il meccanismo di sicurezza e di azionamento sia funzionante funzioni correttamente e che tutti i dadi e i bulloni siano corretti.
  • Non effettuare alcuna modifica all'utensile per l'inserimento di elementi di fissaggio senza l'ausilio di

autorizzazione alla produzione.

  • Non smontare o rendere inoperanti le parti dell'utensile per l'inserimento di elementi di fissaggio come il giogo di sicurezza.
  • Non eseguire alcuna "riparazione di emergenza" senza strumenti e attrezzature adeguati.
  • L'utensile per l'inserimento dei dispositivi di fissaggio deve essere sottoposto a manutenzione correttamente e a intervalli regolari secondo le istruzioni del Costruttore.
  • Evitare di indebolirlo o danneggiarlo, ad esempio:

punzonatura o incisione; modifica non autorizzata dalla guida del produttore contro dime in materiale duro come l'acciaio; utilizzare l'attrezzatura come a martello; applicare una forza eccessiva di qualsiasi tipo

2.5 Sicurezza sul lavoro

Non puntare mai alcuno strumento operativo per l'inserimento di dispositivi di fissaggio verso se stessi o contro qualsiasi altra persona o animale.

Tenere l'utensile per l'inserimento dei dispositivi di fissaggio durante l'operazione di lavoro in tale posizione modo che non si possano causare lesioni alla testa o al corpo

in caso di possibile rinculo conseguente ad un'interruzione

la fornitura di energia o aree difficili all'interno del posto di lavoro.ÿvedere fig 2ÿ

Non azionare mai l'utensile per l'inserimento di dispositivi di fissaggio nello spazio libero.

Ciò eviterà qualsiasi pericolo causato da elementi di fissaggio volanti e sforzo eccessivo dell'utensile.

Lo strumento deve essere scollegato dall'aria compressa

sistema ai fini del trasporto, in particolare

dove vengono utilizzate scale o dove si verificano condizioni fisiche insolite la postura viene adottata durante il movimento (vedi Fig 3).

Trasportare lo strumento per l'inserimento di dispositivi di fissaggio sul posto di lavoro utilizzando solo dalla maniglia e mai con il grilletto azionato.

Vevor MCN70 - Sicurezza sul lavoro - 1

Prendere in considerazione le condizioni sul posto di lavoro. Gli elementi di fissaggio possono penetrare in lavori sottili pezzi o scivolare dagli angoli e dai bordi dei posti di lavoro, mettendo così a rischio le persone.

Per la sicurezza personale, utilizzare dispositivi di protezione come protezioni per l'udito e gli occhi (vedi figura 2)

IMPORTANTE: NON dirigere il foro di sfiato regolabile verso l'operatore o altro persone o animali durante l'utilizzo.

2.6 Dispositivi di azionamento

Gli strumenti per l'inserimento degli elementi di fissaggio vengono azionati azionando il grilletto mediante la pressione delle dita. Inoltre, l'utensile per l'inserimento di dispositivi di fissaggio è dotato di un giogo di sicurezza che consente il operazione di guida da effettuare solo dopo aver premuto la volata dell'utensile

contro un pezzo da lavorare. Questi utensili sono contrassegnati dietro da un triangolo invertito (). il numero di serie e non è consentito l'uso senza un efficace giogo di sicurezza.

2.7 Sistemi di attuazione

A seconda del loro scopo, l'utensile per l'inserimento di elementi di fissaggio è dotato di un sistema di azionamento di azionamento sequenziale singolo e azionamento a contatto.

Potresti passare a una figura del chiodo per scegliere la singola attuazione sequenziale e passare alla figura a due chiodi per scegliere l'attivazione del contatto.

- Azionamento sequenziale singolo: un sistema di attuazione in cui il grilletto e il

il giogo di sicurezza deve essere attivato in modo che l'unica operazione di guida sia unica azionato tramite il grilletto dopo che la volata dell'attrezzo è stata applicata alla guida posizione, Successivamente ulteriori operazioni di guida possono essere eseguite solo dopo il il grilletto è stato riportato nella posizione di non guida mentre la levetta di sicurezza rimane depresso.

- Attuazione del contatto (versione limitata): un sistema di attuazione in cui il grilletto e il giogo di sicurezza devono essere azionati per ogni manovra di guida, previo ordine di attuazione non specificata. Per guidazioni ripetute è sufficiente se

o il grilletto rimane attivato e successivamente viene attivato il giogo di sicurezza, oppure vice versa.

Gli utensili per l'inserimento di elementi di fissaggio dotati di azionamento a contatto devono essere contrassegnati con il simbolo" Non utilizzare su impalcature, scale (vedere Fig.4) e non deve essere utilizzato per applicazione specifica, ad esempio: - quando

il passaggio da un luogo di guida a un altro comporta l'uso di impalcature, scale, scale a pioli o costruzioni simili a scale, ad esempio listelli del tetto; - chiusura di scatole o gabbie; - installazione di sistemi di sicurezza nel trasporto,

ad esempio su veicoli e vagoni.

Vevor MCN70 - Sistemi di attuazione - 1

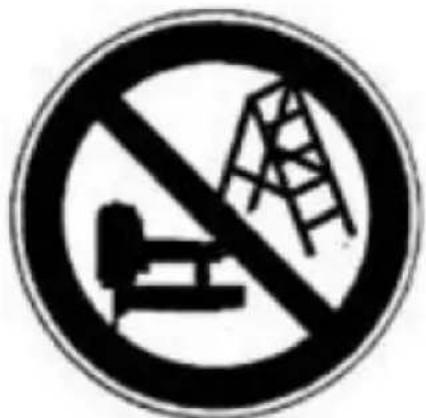

Fig. 4: Simbolo "Non utilizzare su ponteggi, scale"

3 Sistema di aria compressa

Il corretto funzionamento

dell'utensile per l'inserimento di dispositivi di fissaggio richiede aria compressa filtrata, secca e lubrificata in quantità adeguate.

Vevor MCN70 - Sistema di aria compressa - 1

Se la pressione dell'aria nel sistema di tubazioni supera il massimo consentito per l'utensile per

l'inserimento di elementi di fissaggio, nella linea di alimentazione dell'utensile dovrà essere inoltre installata una valvola di riduzione della pressione seguita da una valvola di sicurezza a valle.

NOTA: quando l'aria compressa viene generata dai compressori, l'umidità naturale dell'aria si condensa e si raccoglie come acqua condensata nei recipienti a pressione e nelle tubazioni. Questa condensa deve essere rimossa mediante separatori d'acqua.

Questi separatori d'acqua devono essere controllati quotidianamente e, se necessario, svuotati, poiché altrimenti può svilupparsi corrosione nel sistema di aria compressa e nell'avvitatore. Il che serve ad accelerare l'usura.

L'impianto di compressione deve essere adeguatamente dimensionato in termini di pressione in uscita e prestazioni (portata volumetrica) per il consumo previsto. Sezioni di linea troppo piccole rispetto alla lunghezza della linea (tubi e manichette), oltre a sovraccaricare il compressore, causeranno perdite di carico.

Le tubazioni dell'aria compressa posate in modo permanente devono avere un diametro interno di almeno 19 mm e un corrispondente diametro grande in caso di tubazioni relativamente lunghe o multiple gli utenti sono coinvolti.

Le tubazioni dell'aria compressa devono essere posate in modo da formare una pendenza (punto più alto del direzione al compressore). Dovrebbero essere installati separatori d'acqua facilmente accessibili i punti più bassi.

Le giunzioni per gli utenti devono essere unite alle tubazioni dall'alto, i punti di collegamento per gli strumenti di fissaggio devono essere dotati di aria compressa unità di manutenzione (filtro/separatore d'acqua/oliatore) direttamente nel punto di giunzione.

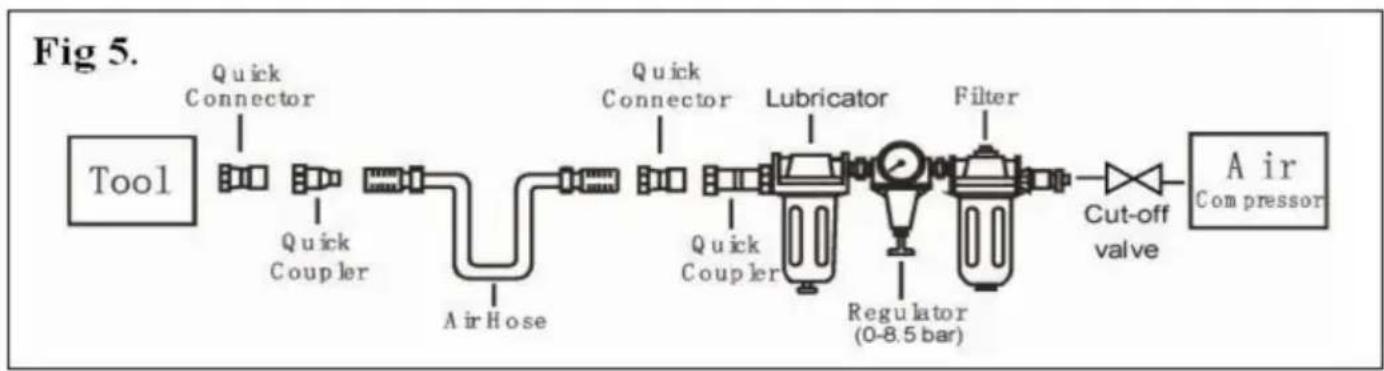

Gli oliatori devono essere controllati quotidianamente e se necessario rabboccati con il grado di olio consigliato (vedi DATI TECNICI). Dove la lunghezza dei tubi supera i 10 m vengono utilizzati., non è possibile garantire la fornitura di olio per l'utensile per l'inserimento di dispositivi di fissaggio, Noi pertanto si consiglia di applicare da 2 a 5 gocce (a seconda del carico dell'elemento di fissaggio utensile) dell'olio consigliato (vedi DATI TECNICI) deve essere aggiunto attraverso l'ingresso dell'aria dell'utensile, o un oliatore collegato direttamente all'utensile per l'inserimento dei dispositivi di fissaggio.

(vedi figura 5)

Vevor MCN70 - Sistema di aria compressa - 2

4 Preparazione dello strumento per l'uso

4.1 Preparazione di uno strumento per la prima messa in funzione

Si prega di leggere e osservare queste istruzioni per l'uso prima di utilizzare lo strumento.

Le misure di sicurezza di base dovrebbero essere sempre seguite rigorosamente per proteggersi danni all'apparecchiatura e lesioni personali all'utente o ad altre persone lavorare nelle vicinanze dell'operazione.

4.2 Collegamento all'impianto di aria compressa

Assicurarsi che la pressione fornita dal sistema di aria compressa non lo faccia

superare la pressione massima consentita dell'utensile per l'inserimento dei dispositivi di fissaggio. Impostato la pressione dell'aria inizialmente al valore inferiore consentito raccomandato pressione (vedi DATI TECNICI).

Svuotare il caricatore per evitare che un elemento di fissaggio venga espulso successivamente fase di lavoro nel caso in cui le parti interne dell'utensile per l'inserimento degli elementi di fissaggio lo siano non nella posizione iniziale dopo lavori di manutenzione e riparazione oppure trasporto.

Collegare l'utensile per l'inserimento di dispositivi di fissaggio all'alimentazione dell'aria compressa utilizzando tubo di pressione adatto dotato di connettori ad azione rapida.

Verificare il corretto funzionamento applicando la volata del dispositivo di fissaggio strumento su un pezzo di legno o materiale di legno e azionando il grilletto una volta o due volte.

4.3 Riempimento del caricatore

Possono essere utilizzati solo gli elementi di fissaggio specificati nei DATI TECNICI (vedere 1.1). usato

Quando riempite il caricatore, tenete l'utensile in modo che la volata non sia rivolta nei confronti dell'operatore o di qualsiasi altra persona o animale.

4.4 Movimentazione dell'utensile

Prestare attenzione al 2-Riferimento speciale-di queste istruzioni per l'uso.

Dopo aver controllato che l'utensile per l'inserimento dei dispositivi di fissaggio funzioni correttamente, applicare l'utensile sul pezzo da lavorare e azionare il grilletto.

Controllare se l'elemento di fissaggio è stato inserito nel pezzo da lavorare conformità con i requisiti. - se l'elemento di

fissaggio sporge, aumentare la pressione dell'aria con incrementi di 0,5 barra, controllando il risultato dopo ogni nuova regolazione; - se il

dispositivo di fissaggio viene inserito ad una profondità eccessiva ridurre la pressione dell'aria I incrementi di 0,5 bar finché il risultato non è soddisfacente.

Dovreste cercare in ogni caso di lavorare con la quantità d'aria più bassa possibile pressione. Questo ti darà tre vantaggi significativi;

  1. Si risparmierà energia, 2.

Verrà prodotto meno rumore, 3. Si otterrà

una riduzione dell'usura degli strumenti di fissaggio.

Evitare di attivare l'utensile per l'inserimento di dispositivi di fissaggio se il caricatore è vuoto.

Qualsiasi utensile per l'inserimento di dispositivi di fissaggio difettoso o non correttamente funzionante deve essere immediatamente scollegato dall'alimentazione dell'aria compressa e superato ad uno specialista per un controllo.

In caso di pause di lavoro prolungate o al termine del turno di lavoro, scollegare l'utensile dall'alimentazione dell'aria compressa e si consiglia

per svuotare il caricatore.

I connettori dell'aria compressa dell'utensile per l'inserimento dei dispositivi di fissaggio e i tubi flessibili dovrebbe essere protetto dalla contaminazione e dall'ingresso di polvere grossolana trucioli, sabbia, ecc., causeranno perdite e danni allo strumento di avvitamento e gli accoppiamenti.

5. Manutenzione

Scollegare l'utensile dal compressore prima di effettuare regolazioni, eliminare inceppamenti, effettuare interventi di assistenza e manutenzione, spostarsi e durante il mancato funzionamento.

Lubrificazione regolare, se l'utensile non utilizza l'oliatore automatico interno, inserire 2 o 6 gocce di olio per utensili pneumatici nell'ingresso dell'aria prima di ogni lavoro

giorno o dopo 2 ore di uso continuo a seconda delle caratteristiche del pezzo da lavorare o tipo di elementi di fissaggio.

Gli strumenti pneumatici devono essere ispezionati periodicamente e indossati o le parti rotte devono essere sostituite per garantire il funzionamento sicuro dell'utensile ed efficiente. Controllare e sostituire tutti gli O-ring, le guarnizioni, ecc. usurati o danneggiati.

Stringere tutte le viti e i cappucci per evitare lesioni personali. Questo dovrebbe essere fatto da un esperto.

Effettuare un'ispezione regolare per verificare il libero movimento del grilletto, della molla e della sicura meccanismo per garantire che il sistema sicuro sia completo e funzionante: non allentato e parti mancanti, nessuna parte di costruzione o di stoccaggio.

Mantenere il caricatore e la punta dell'utensile puliti e privi di residui di sporco o abrasivi particelle.

Quando le temperature sono sotto lo zero, gli strumenti dovrebbero essere tenuti al caldo da qualsiasi metodo comodo e sicuro.

6 Risoluzione dei problemi (vedere tabella 1)

PROBLEMA SINTOMOSOLUZIONI
Perdita d'aria vicino alla parte superiore strumento o in zona di innesco 3. Stelo della valvola di attivazione, guarnizione o Gli O-ring sono danneggiati.1. L'O-ring nella valvola del grilletto è danneggiato.2. La testa della valvola a grilletto è danno.1. Controllare e sostituire l'O-ring.2. Controllare e sostituire.3. Controllare e sostituire il grilletto stelo della valvola, guarnizione o O-ring
Perdita d'aria vicina parte inferiore dello strumento.1. Viti allentate.2. O-ring usurati o danneggiati o paraurti.1. Stringere le viti.2. Controllare e sostituire gli O-ring o paraurti.
Perdita d'aria tra il corpo e cilindro berretto.1. Viti allentate.2. O-ring usurati o danneggiati o foche.1. Stringere la vite.2. Controllare e sostituire gli O-ring o paraurti.
Guida della lama anche il fissaggio profondo.1. Paraurti usurato.2. La pressione dell'aria è troppo alta.1. Sostituire il paraurti.2. Regolare la pressione dell'aria.
Lo strumento lo fanon operarebeh: puònon guidaredispositivo di fissaggioOperarelentamente.1. Alimentazione d'aria inadeguata.2. Lubrificazione inadeguata.3. O-ring usurati o danneggiati ofoche.4. Luce di scarico nella testataè bloccato.1. Verificare che l'alimentazione d'aria sia adeguata.2. Versare 2 o 6 gocce di oliopresa d'aria.3. Controllare e sostituire gli O-ringo sigillo.4. Sostituire l'interno danneggiatoparti.
Lo strumento saltaelementi di fissaggio.1. Paraurti usurato o danneggiatoprimavera.2. Sporco nella piastra anteriore.3. Previene sporco o dannigli elementi di fissaggio si muovano liberamenteInrivista.4. O-ring sul pistone usurato o secco o mancanza di lubrificazione. 5.La guarnizione del coperchio del cilindro perde.1. Sostituire il paraurti o lo spintoreprimavera.2. Pulire il canale di azionamento anteriorepiatto.3. La rivista deve esserlopuliti.4. L'O-ring deve esseresostituito.E lubrificare.5. Sostituire la rondella di tenuta.
Gili strumenti si inceppano.1. Errato o danneggiatoelementi di fissaggio.2. Driver danneggiato o usuratoguida.3. Caricatore o vite frontalesciolto.4. Il caricatore è sporco.1. Cambia e usa correttamentedispositivo di fissaggio.2. Controllare e sostituire ilautista.3. Stringere il caricatore.4. Pulisci il caricatore.
