GEBRUIKSAANWIJZING MCN55 Vevor

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

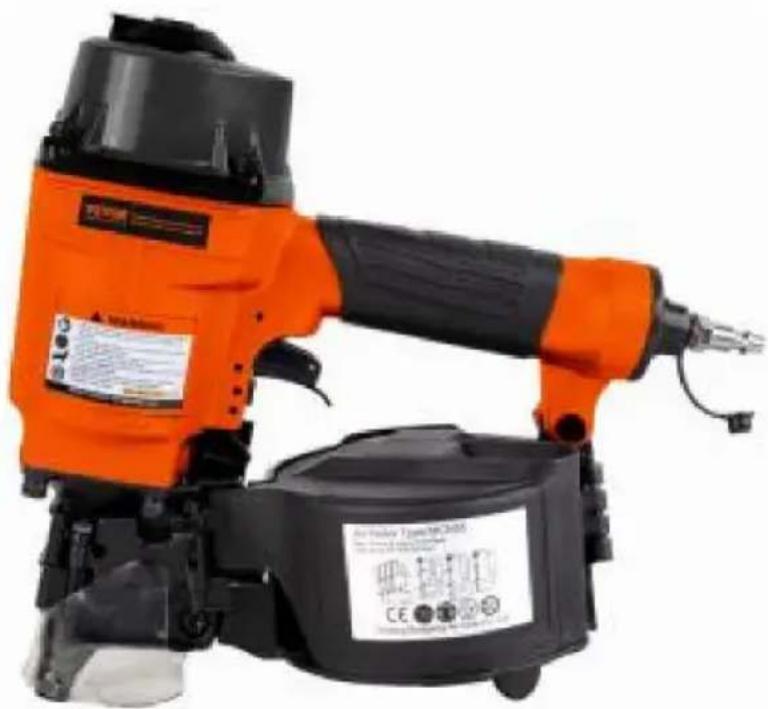

Rolspijkermachine

MODEL:MCN55

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOELNAGELAAR

MODEL:MCN55

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www. vurig. com/ ondersteuning

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	Draag altijd een ANSL-goedgekeurde veiligheidsbril wanneer u met gereedschap werkt en uitrusting.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag stofmaskers
	Draag beschermende handschoenen.

Technische data

MODEL	MCN55	Geluid volgens EN12549:1999en EN ISO 4871
SNELKOPPELING	VS-TYPEEUROPA-TYPEJAPANS TYPE	A-gewogen geluiddruk niveau	LpA=84dB(A)
Werkdruk	70-110PSI(4,8-7,5 bar)	Geluidsvermogensniveau	LwA=97dB(A)
Max. druk	120PSI (8,3bar)	Trillingen	4,6 cm/s2

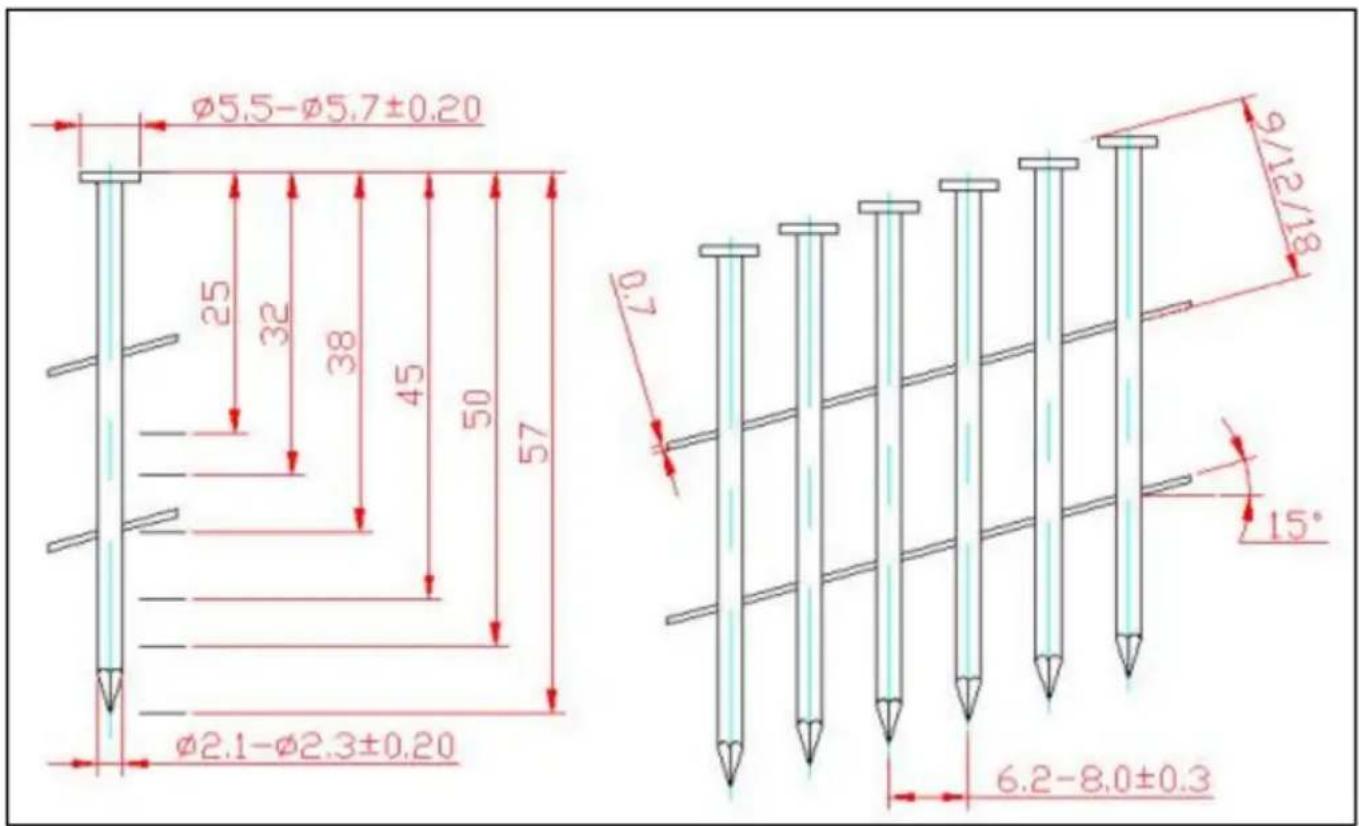

1.1 Bevestigingsmiddel

Capaciteit: 300-350 stuks

Grootte bevestigingsmiddel:

Ø5.5-Ø5.7±0.20 25 32 38 45 50 57 Ø2.1-Ø2.3±0.20 Ø7 9/12/18 15° 6.2-8.0±0.3

Toepassing: Dakterras Onderlaag, Wandbekleding, Inlijsten, Recreatiedaken, Furringstrips 1,4 locaties van onderdelen (zie

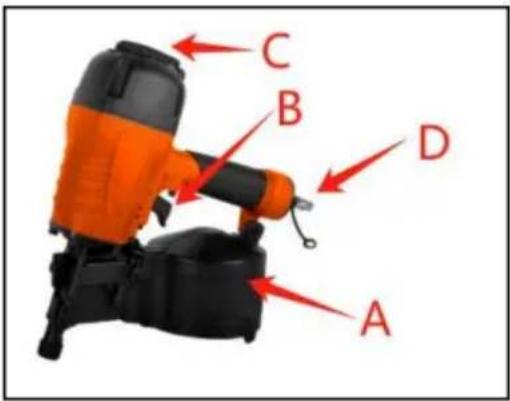

afbeelding )

Een tijdschrift

B-trigger

C-uitlaatopening

D-luchtsnelkoppeling

A B C D

Speciale referenties

2.1 Instructies

De volgende norm is van toepassing op gereedschappen voor het indrijven van

bevestigingsmiddelen; EN792- 13:2 000+A1: 2008" Handbediende niet-elektrische elektrische gereedschappen

- veiligheidseisen - Deel 13: Gereedschap voor het indrijven van bevestigingsmiddelen".

Deze norm vereist dat - alleen de

bevestigingsmiddelen die zijn gespecificeerd in de bedieningsinstructies (zie TECHNISCHE GEGEVENS)

mogen worden gebruikt in gereedschap voor het indrijven van bevestigingsmiddelen. Het bevestigingsmiddel rijdt

gereedschap en de in de gebruiksaanwijzing aangegeven bevestigingsmiddelen moeten in acht worden genomen als één-eenheid veiligheidssysteem; -

Voor de aansluiting op het persluchtsysteem moeten snelkoppelingen worden gebruikt

en de niet-afdichtbare nippel moet zodanig op het gereedschap worden gemonteerd dat nr

na het loskoppelen blijft er perslucht in het gereedschap achter; - zuurstof of

brandbare gassen mogen niet als energiebron worden gebruikt

met perslucht bediende bevestigingsmiddelen; - gereedschap voor het

indrijven van bevestigingsmiddelen mag alleen worden aangesloten op een luchttoevoer waarbij de

De maximaal toegestane druk van het gereedschap mag niet met meer dan 10% worden overschreden

in het geval van hogere druk, een drukreduceerventiel met een

een stroomafwaartse veiligheidsklep moet in de persluchttoevoer worden ingebouwd; - alleen

reserveonderdelen gespecificeerd door de fabrikant of zijn gemachtigde vertegenwoordiger

wordt gebruikt bij de reparatie van gereedschappen voor het indrijven van

bevestigingsmiddelen; - reparaties mogen alleen worden uitgevoerd door geautoriseerde agenten van de fabrikant of door

andere deskundigen, met inachtneming van de in de operationele informatie verstrekte informatie

instructies.

- staat voor het bevestigen van het bevestigingsgereedschap aan een steun, bijvoorbeeld aan een werkstuk tafel, moet worden ontworpen en

door de standfabrikant zo geconstrueerd dat de bevestiger indraaigereedschappen heeft

veilig kan worden bevestigd voor het beoogde gebruik, waardoor bijvoorbeeld schade, vervorming of verplaatsing wordt vermeden.

Voor speciale toepassingsgebieden van het bevestigingsgereedschap kan het nodig zijn

het naleven van aanvullende bepalingen en voorschriften. - mogen alleen de

belangrijkste energie- en smeermiddelen zijn die in de gebruiksaanwijzing worden vermeld gebruikt:

- gereedschap voor het indrijven van bevestigingsmiddelen, gemarkeerd met een omgekeerde gelijkzijdige driehoek die op één staat

punt mag alleen worden gebruikt met een effectief veiligheidsjuk; - voor het onderhoud van

gereedschappen voor het indrijven van bevestigingsmiddelen mogen alleen reserveonderdelen worden gebruikt die zijn gespecificeerd door de

er moet gebruik worden gemaakt van de fabrikant of zijn gemachtigde vertegenwoordiger;

- reparaties mogen uitsluitend worden uitgevoerd door door de fabrikant geautoriseerde agenten of door

andere specialisten, met inachtneming van de informatie die in de bedieningshandleiding wordt verstrekt

instructies;

- OPMERKING: Specialisten zijn degenen die, als resultaat van een professionele opleiding of

ervaring, voldoende expertise hebben op het gebied van bevestigingsgereedschappen en

voldoende bekendheid met relevante industriële beschermingsbepalingen van de overheid, voorschriften ter voorkoming van ongevallen, richtlijnen en algemeen erkende technische voorschriften regelgeving (bijvoorbeeld CEN- en CENELEC-normen), om de veiligheid te kunnen beoordelen werkende staat van bevestigingsmiddelen.

2.2 Geluidsemissie

De karakteristieke geluidswaarden voor het bevestigingsgereedschap zijn bepaald in overeenstemming met EN12549:1999 en EN ISO4871 "Akoestiek-ruis testcode voor

gereedschap voor het indrijven van bevestigingsmiddelen-Technische methode"(zie Technische gegevens).

Deze waarden zijn gereedschapsgerelateerde karakteristieke waarden en vertegenwoordigen niet het geluid ontwikkeling op het punt van gebruik. De geluidsontwikkeling op de gebruiksplaats zal ervoor zorgen hangt bijvoorbeeld af van de werkomgeving, het werkstuk, het werkstuk

ondersteuning en het aantal rijoperaties, etc.

Afhankelijk van de omstandigheden op de werkplek en de vorm van de werkplek,

Het kan nodig zijn om individuele geluiddempende maatregelen uit te voeren, zoals plaatsing werkstukken op geluiddempende steunen, waardoor trillingen van het werkstuk worden voorkomen middel van klemmen of afdekken, aanpassen aan de minimaal benodigde luchtdruk de betrokken operatie, enz. Het is noodzakelijk om gehoorbescherming te dragen.

2.3 Informatie over mechanische impact (trillingen)

De karakteristieke trillingswaarden voor het bevestigingsgereedschap zijn bepaald overeenkomstig ISO 8662-11:1999 en EN 12096 – Meting

van trillingen in elektrisch handgereedschap – Deel 11: Gereedschap voor het aandrijven van bevestigingsmiddelen (zie Technische data).

Deze waarde is een gereedschapsgerelateerde kenmerkwaarde en vertegenwoordigt niet de invloed op het hand-armsysteem bij gebruik van het gereedschap. Een invloed op de hand-arm-systeem bij het gebruik van het gereedschap zal bijvoorbeeld afhangen van de grip kracht, de contactdrukkracht, de werkrichting, de aanpassing van energie bevoorrading, de werkplek, de werkstukondersteuning.

2.4 Veiligheid van het bevestigingsgereedschap

- Controleer vóór elke handeling of het veiligheids- en activeringsmechanisme in orde is goed functioneert en dat alle moeren en bouten goed zitten.

- Voer geen wijzigingen aan het bevestigingsgereedschap uit zonder de

autorisatie produceert.

• Demonteer of maak geen onderdelen van het bevestigingsgereedschap onbruikbaar zoals het veiligheidsjuk.
• Voer geen "noodreparaties" uit zonder het juiste gereedschap en uitrusting.
• Het bevestigingsgereedschap moet op de juiste manier en met regelmatige tussenpozen worden onderhouden overeenstemming met de instructies van de fabrikant.
• Vermijd het verzwakken of beschadigen van deze, bijvoorbeeld door: ponsen of graveren; wijziging die niet door de fabrikant is goedgekeurd en die tegen de gemaakte sjablonen ingaat van hard materiaal zoals staal; gebruik de uitrusting als hamer; toepassen

buitensporig geweld van welke aard dan ook

2.5 Veiligheid op het werk

Richt nooit een werkend bevestigingsgereedschap op uzelf

of tegen een ander persoon of dier.

Houd het bevestigingsgereedschap tijdens de werkzaamheden vast

zodanig dat er geen verwondingen aan het hoofd of aan het hoofd kunnen worden veroorzaakt

het lichaam in het geval van een mogelijke terugslag als gevolg van a verstoring van de energievoorziening of moeilijke gebieden binnen de werkplek. (zie afbeelding 2)

Fig 2 akt

Bedien het bevestigingsgereedschap nooit in een vrije ruimte.

Dit voorkomt elk gevaar veroorzaakt door vrij vliegen

bevestigingsmiddelen en overmatige belasting van het gereedschap.

Het gereedschap moet worden losgekoppeld van de perslucht

vooral voor transportdoeleinden

waar ladders worden gebruikt of waar sprake is van een ongewone fysieke situatie

Tijdens het bewegen wordt een houding aangenomen (zie figuur 3).

Draag het bevestigingsgereedschap op de werkplek met behulp van

alleen de hendel, en nooit met de trekker ingedrukt.

Houd rekening met de omstandigheden op de werkplek. Bevestigingsmiddelen kunnen in dun werk doordringen

stukken of glijden van hoeken en randen van werkplekken en brengen zo mensen in gevaar.

Gebruik voor uw persoonlijke veiligheid beschermende uitrusting, zoals gehoor- en oogbescherming

(zie afbeelding 2)

BELANGRIJK: Richt het verstelbare ventilatiegat NIET op de bestuurder of iemand anders persoon of dieren tijdens het gebruik.

2.6 Triggerapparaten

Gereedschap voor het indrijven van bevestigingsmiddelen wordt bediend door de trekker met behulp van vingerdruk te bedienen.

Bovendien is het gereedschap voor het indrijven van bevestigingsmiddelen uitgerust met een veiligheidsjuk dat het mogelijk maakt

De aandrijfhandeling mag alleen worden uitgevoerd nadat de loop van het gereedschap is ingedrukt tegen een werkstuk. Dit gereedschap is gemarkeerd met een omgekeerde driehoek ( ) verachter het serienummer en zijn niet toegestaan voor gebruik zonder een effectief veiligheidsjuk.

2.7 Aansturingssystemen

Afhankelijk van hun doel is het bevestigingsgereedschap uitgerust met een bedieningssysteem van enkele opeenvolgende bediening en contactbediening.

U kunt overschakelen naar één spijkerfiguur om een enkele opeenvolgende bediening te kiezen, en schakel over naar twee nagelfiguren om contactbediening te kiezen.

- Enkelvoudige sequentiële bediening: een bedieningssysteem waarbij de trekker en de veiligheidsjuk moet worden geactiveerd, zodat de enige enkele rijhandeling mogelijk is bediend via de trekker nadat de snuit van het gereedschap op de aandrijving is toegepast locatie, daarna kunnen verdere rijwerkzaamheden pas worden uitgevoerd nadat de De trekker is teruggezet naar de niet-rijpositie terwijl het veiligheidsjuk aanwezig blijft depressief.

- Contactbediening (beperkte versie): een bedieningssysteem waarbij de trigger en het veiligheidsjuk moeten voor elke rijhandeling bij de bestelling worden bediend van de bediening is niet gespecificeerd. Voor herhaaldelijk rijden is het voldoende als óf de trekker blijft geactiveerd en het veiligheidsjuk wordt daarna geactiveerd, óf vice versa.

Gereedschappen voor het indrijven van bevestigingsmiddelen die zijn uitgerust met contactbediening moeten worden gemarkeerd met de symbool" Niet gebruiken op steigers, ladders (zie Fig.4) en mag niet worden gebruikt voor specifieke toepassing bijvoorbeeld: - bij

het wisselen van de ene rijlocatie naar de andere waarbij gebruik wordt gemaakt van steigers, trappen, ladders of ladderachtige constructies, bijvoorbeeld daklatten; - het sluiten van dozen of kratten; - het aanbrengen van transportveiligheidssystemen op bijvoorbeeld voertuigen en wagons.

Afb. 4: Symbool "Niet gebruiken op steigers, ladders"

3 Persluchtsysteem

Voor een goede werking van het bevestigingsgereedschap is voldoende gefilterde, droge en gesmeerde perslucht nodig.

WARNING

Als de luchtdruk in het leidingsysteem de maximaal toegestane waarde van het bevestigingsgereedschap overschrijdt, moet bovendien een drukreduceerventiel, gevolgd door een stroomafwaartse veiligheidsklep, in de toevoerleiding naar het gereedschap worden gemonteerd.

OPMERKING: Wanneer perslucht wordt gegenereerd door compressoren, condenseert het natuurlijke vocht in de lucht en verzamelt zich als gecondenseerd water in drukvaten en pijpleidingen. Dit condensaat moet worden verwijderd door waterafscheiders.

Deze waterafscheiders moeten dagelijks worden gecontroleerd en indien nodig worden afgetapt, omdat er anders corrosie kan ontstaan in het persluchtsysteem en in het bevestigingsgereedschap. Wat dient om de slijtage te versnellen.

De compressorinstallatie moet qua drukopbrengst en prestatie (volumestroom) voldoende gedimensioneerd zijn voor het te verwachten verbruik. Leidingsecties die te klein zijn in verhouding tot de lengte van de leiding (leidingen en slangen), evenals overbelasting van de compressor, zullen resulteren in drukval.

Vast aangelegde persluchtleidingen dienen een binnendiameter van minimaal 19 mm te hebben en een overeenkomstige grote diameter bij relatief lange leidingen of meerdere gebruikers.

Persluchtleidingen moeten zo worden aangelegd dat er een helling ontstaat (hoogste punt in de richting naar de compressor). Gemakkelijk toegankelijke waterafscheiders moeten dat zijn op de laagste punten geïnstalleerd.

Verbindingspunten voor gebruikers moeten van bovenaf met de pijpleidingen worden verbonden. Verbindingspunten voor bevestigingsmiddelen moeten worden voorzien van perslucht onderhoudsunit (filter/waterafscheider/oliespuit) direct op het aansluitpunt.

De oliespuiters moeten dagelijks worden gecontroleerd en indien nodig worden bijgevuld aanbevolen oliekwaliteit (zie TECHNISCHE GEGEVENS). Bij slanglengtes van meer dan 10 m worden gebruikt, kan de olietoevoer voor het bevestigingsgereedschap niet worden gegarandeerd. Wij raden daarom aan om 2 tot 5 druppels te gebruiken (afhankelijk van de belasting van de bevestigingsgereedschap) van de aanbevolen olie (zie TECHNISCHE GEGEVENS).

toegevoegd via de luchtinlaat van het gereedschap, of een oliespuit die rechtstreeks op de aandrijving van de bevestiger is bevestigd hulpmiddel.

(zie afb. 5)

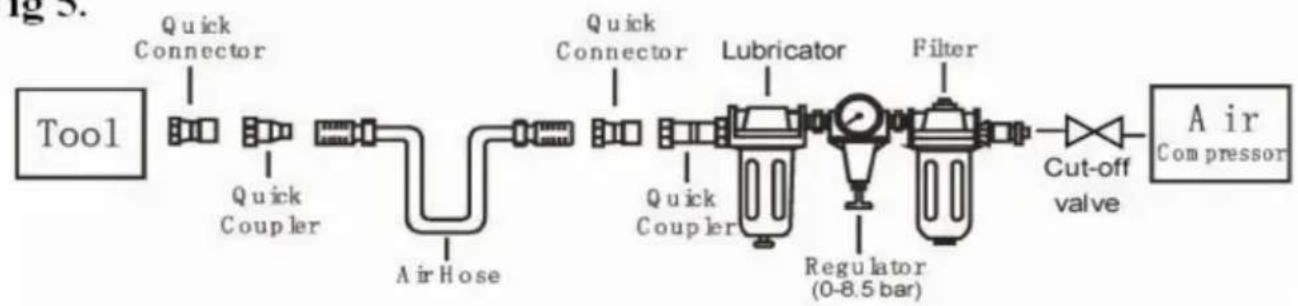

Fig 5.

4 Het gereedschap gereedmaken voor gebruik

4.1 Gereedschap voorbereiden voor het eerste gebruik

Lees en volg deze gebruiksaanwijzing voordat u het gereedschap gebruikt. Basis

Veiligheidsmaatregelen moeten altijd strikt worden nageleefd om schade aan uw apparaat te voorkomen de apparatuur en persoonlijk letsel bij de gebruiker of andere mensen die in de apparatuur werken omgeving van de operatie.

4.2 Aansluiting op het persluchtsysteem

Zorg ervoor dat de door het persluchtsysteem geleverde druk niet hoger wordt de maximaal toegestane druk van het bevestigingsgereedschap. Stel de luchtdruk in

aanvankelijk tot de lagere waarde van de aanbevolen toegestane druk (zie TECHNISCHE DATA).

Leeg het magazijn om te voorkomen dat er in de volgende fase een bevestigingsmiddel wordt uitgeworpen werken in het geval dat de interne onderdelen van het bevestigingsgereedschap zich niet in de uitgangspositie na onderhouds- en reparatiewerkzaamheden of transport.

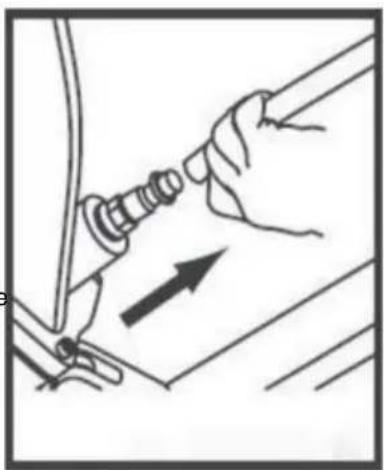

Sluit het bevestigingsgereedschap aan op de persluchttoevoer met behulp van een geschikt apparaat drukslang voorzien van snelkoppelingen.

Controleer de goede werking door de loop van het bevestigingsgereedschap erop aan te brengen een stuk hout of houten materiaal en druk één of twee keer op de trekker.

4.3 Het magazijn vullen

Er mogen uitsluitend de onder TECHNISCHE GEGEVENS (zie 1.1) gespecificeerde bevestigingsmiddelen worden gebruikt Houd bij het vullen van het magazijn het gereedschap zo vast dat de snuit niet naar voren wijst de exploitant of een andere persoon of dieren.

4.4 Omgaan met het gereedschap

Let op 2-Speciale referentie-van deze gebruiksaanwijzing.

Nadat u heeft gecontroleerd of het bevestigingsgereedschap correct functioneert, brengt u het gereedschap aan naar een werkstuk en activeer de trekker.

Controleer of de bevestiger overeenkomstig in het werkstuk is gedreven

met de eisen. - als de sluiting

uitsteekt, verhoog dan de luchtdruk in stappen van 0,5 bar en controleer het resultaat na elke nieuwe

aanpassing; - als de bevestiger in een te grote diepte wordt

gedreven, verlaag dan de luchtdruk I

stappen van 0,5 bar totdat het resultaat bevredigend is.

Probeer in ieder geval met een zo laag mogelijke luchtdruk te werken.

Dit levert u drie belangrijke voordelen op;

1. Er wordt energie bespaard, 2. Er

wordt minder geluid geproduceerd, 3. Er wordt

een vermindering van de slijtage van het aandrijfgereedschap voor bevestigingsmiddelen bereikt.

Vermijd het activeren van het bevestigingsgereedschap als het magazijn leeg is.

Elk defect of niet goed functionerend bevestigingsgereedschap moet onmiddellijk worden gerepareerd losgekoppeld van de persluchttoevoer en doorgegeven aan een specialist inspectie.

Bij langere werkonderbrekingen of aan het einde van de dienst moet u de verbinding verbreken het gereedschap uit de persluchttoevoer en het wordt aanbevolen om het leeg te maken tijdschrift.

De persluchtaansluitingen van het bevestigingsgereedschap en de slangen moeten dat doen worden beschermd tegen vervuiling, het binnendringen van grove stofdeeltjes, zand enz resulteren in lekkages en schade aan het bevestigingsgereedschap en de koppelingen.

5. Onderhoud

Koppel het gereedschap los van de compressor voordat u aanpassingen uitvoert, storingen verhelpt en onderhoud uitvoert &onderhoud, verhuizing en buitengebruikstelling.

Regelmatig smeren, als uw gereedschap zonder gebruik te maken van de automatische olie-inliner, plaats 2 of 6 druppels pneumatische gereedschapsolie in de luchtinlaat vóór elke werkdag of na 2 uur van continu gebruik, afhankelijk van de kenmerken van het werkstuk of het type

bevestigingsmiddelen.

Pneumatisch gereedschap moet periodiek worden geïnspecteerd, evenals versleten of kapotte onderdelen worden vervangen om het gereedschap veilig en efficiënt te laten werken. Controleer en wijzig alles versleten of beschadigde O-ringen, afdichtingen, enz. Draai alle schroeven en doppen vast om dit te voorkomen persoonlijk letsel. Dit moet door een deskundige worden gedaan.

Controleer regelmatig of de trekker, de veer en de veiligheid vrij kunnen bewegen

mechanisme om te verzekeren dat het veilige systeem compleet en functioneel is: geen losse en ontbrekende onderdelen, geen bouw- of voorraadonderdelen.

Houd het magazijn en de neus van het gereedschap schoon en vrij van vuil, pluisjes of schurende deeltjes.

Wanneer de temperatuur onder het vriespunt ligt, moet gereedschap door iedereen warm worden gehouden handige, veilige methode.

6 Problemen oplossen (zie tabel 1)

SYMPTOOM	PROBLEEM	OPLOSSINGEN
Luchtlek nabijbovenkant van het gereedschap of in trigger gebied	1. O-ring in triggerklep zitbeschadigd.2. Triggerklepkop is schade.3. Activeer de klepsteel, afdichting of O-ring is beschadigd.	1. Controleer en vervang de O-ring.2. Controleer en vervang.3. Controleer en vervang de trekker klepsteel, afdichting of O-ring
Luchtlek nabijonderkant van het gereedschap.	1. Losse schroeven.2. Versleten of beschadigde O-ringen of bumper.	1. Draai de schroeven vast.2. Controleer en vervang de O-ringen of bumper.
Luchtlek tussen lichaam en cilinder dop.	1. Losse schroeven.2. Versleten of beschadigde O-ringen of zegels.	1. Draai de schroef vast.2. Controleer en vervang de O-ringen of bumper.
Blade rijden bevestigingsmiddel ook diep.	1. Versleten bumper.2. De luchtdruk is te hoog.	1. Vervang de bumper.2. Pas de luchtdruk aan.
Gereedschap niet goed functioneren: kan niet rijden bevestigingsmiddel of bedienen traag.	1. Onvoldoende luchttoevoer.2. Onvoldoende smering.3. Versleten of beschadigde O-ringen of zegels.4. Uitlaatpoort in cilinder hoofd is geblokkeerd.	1. Controleer of er voldoende luchttoevoer is.2. Doe er 2 of 6 druppels olie in luchtinlaat. 3. Controleer en vervang O-ringen of afdichting. 4. Vervangen beschadigde interne onderdelen.
Gereedschap slaat over bevestigingsmiddelen.	1. Versleten bumper of beschadigd lente.2. Vuil in voorplaat.3. Vuil of beschadigingen voorkomen bevestigingsmiddelen niet vrij kunnen bewegen in tijdschrift.4. Versleten of droge O-ring eropzuiger of gebrek aan smering.5. Afdichting cilinderdeksels lekt.	1. Vervang de bumper of duwer lente.2. Aandrijfkanaal aan voorzijde reinige bord.3. Tijdschrift moet dat zijn schoongemaakt.4. O-ring moet worden vervangen.En smeren.5. Vervang de afdichtring.
Gereedschapsstoringen.	1. Onjuist of beschadigd bevestigingsmiddelen.2. Beschadigde of versleten bestuurder gids.3. Magazijn- of neusschroef loszittend.4. Magazijn is vuil.	1. Wijzigen en correct gebruiken bevestigingsmiddel.2. Controleer en vervang de bestuurder.3. Draai het magazijn vast.4. Maak het magazijn schoon.
