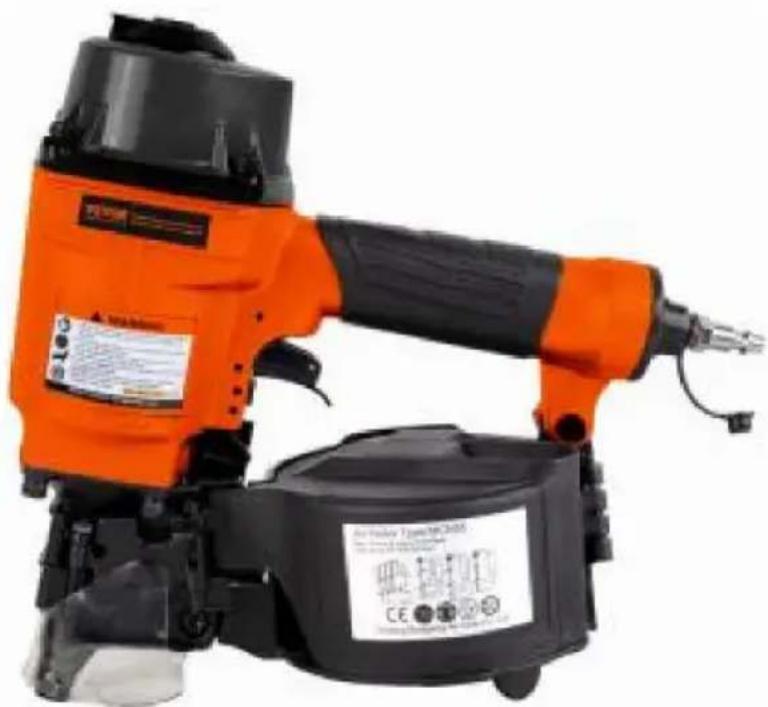

CHIODATRICE A BOBINA

MODELLO:MCN55

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumenti e attrezzature.Indossare una protezione per gli occhi.Indossare protezioni per le orecchie.Indossare maschere antipolvereIndossare guanti protettivi.

Dati tecnici

MODELLO	MCN55	Rumore secondo EN12549:1999e EN ISO 4871
ATTACCO RAPIDO	TIPO USATIPO EUROPATIPO GIAPPONESE	Suono ponderato Alivello di pressione	LpA=84dB(UN)
Pressione lavorativa	70-110 PSI(4,8-7,5 bar)	Livello di potenza sonora	LwA=97dB(UN)
Massimo. pressione	120 PSI (8,3 bar)	Vibrazione	4,6 cm/s ^2

1.1 Dispositivo di fissaggio

Capacità: 300-350 pezzi

Dimensioni del dispositivo di fissaggio:

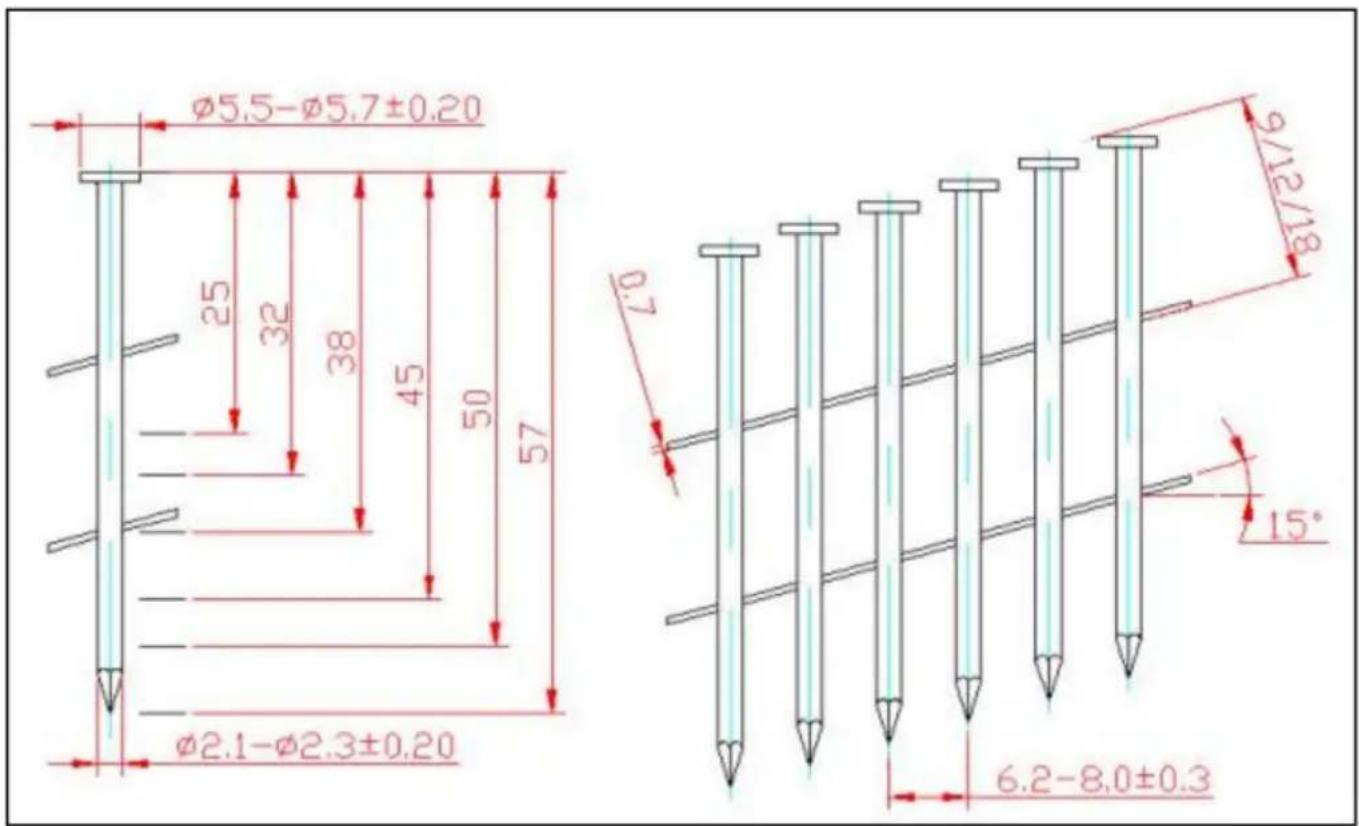

Ø5.5-Ø5.7±0.20 25 32 38 45 50 57 Ø2.1-Ø2.3±0.20 Ø7 9/12/18 15° 6.2-8.0±0.3

Applicazione: Copertura del tetto sotto, rivestimento delle pareti, incorniciatura, ponti ricreativi, strisce di rivestimento 1.4 posizioni

delle parti (vedere Figura)

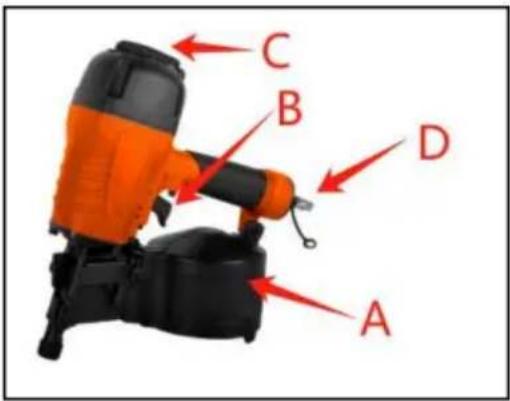

Una rivista

B-Trigger

C-Bocchetta di scarico

D- Attacco rapido aria

A B C D

Riferimenti speciali

2.1 Istruzioni

La seguente norma è applicabile agli utensili per l'inserimento di elementi di

fissaggio; EN792- 13:2 000+A1: 2008" Requisiti di sicurezza per utensili elettrici portatili non

elettrici – Parte 13: Utensili per l'inserimento di elementi di fissaggio".

Questo standard richiede che - solo

gli elementi di fissaggio specificati nelle istruzioni operative (vedi DATI TECNICI) debbano essere

utilizzati negli strumenti per l'inserimento di elementi di fissaggio. La guida del dispositivo di fissaggio

considerare l'utensile e gli elementi di fissaggio specificati nelle istruzioni per l'uso

come sistema di sicurezza di

un'unica unità; - Per il collegamento al sistema di aria compressa devono essere utilizzati raccordi ad azione rapida

e il nipplo non sigillabile deve essere montato sull'utensile in modo tale che n

l'aria compressa rimane nell'utensile dopo la disconnessione; - non è

consentito utilizzare ossigeno o gas combustibili come fonte di energia

Strumenti per l'inserimento di dispositivi di fissaggio ad aria compressa;

- Gli utensili per l'inserimento di elementi di fissaggio devono essere collegati solo a una fornitura d'aria in cui

la pressione massima consentita dell'utensile non può essere superata di oltre il 10%;in

nel caso di pressione più elevata, una valvola riduttrice di pressione che include a

la valvola di sicurezza a valle dovrà essere integrata nella fornitura di aria compressa; - solo

pezzi di ricambio specificati dal produttore o dal suo rappresentante autorizzato

deve essere utilizzato nella riparazione di strumenti per l'inserimento

di elementi di fissaggio; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da

altri esperti, avuto riguardo alle informazioni fornite nell'operazione

Istruzioni.

- indica il montaggio degli utensili per l'inserimento degli elementi di fissaggio su un supporto, ad esempio su un lavoro

tavolo, deve essere progettato e

costruito dal produttore dello stand in modo tale che gli strumenti di fissaggio

possono essere fissati in sicurezza per l'uso previsto, evitando così ad esempio danneggiamenti,

distorsioni, spostamenti.

Campi di applicazione speciali per l'utensile per l'inserimento di elementi di fissaggio possono richiedere il

osservanza di ulteriori disposizioni e regolamenti. - Possono essere

utilizzati solo i principali prodotti energetici e lubrificanti elencati nelle istruzioni per l'uso

usato:

- utensili per l'inserimento di elementi di fissaggio contrassegnati da un triangolo equilatero rovesciato appoggiato su uno

la punta può essere utilizzata solo con un efficace giogo di sicurezza; -

per la manutenzione degli utensili per l'inserimento di elementi di fissaggio, solo pezzi di ricambio specificati dal

deve essere utilizzato il produttore o il suo rappresentante autorizzato; - le

riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da

altri specialisti, tenendo in debito conto le informazioni fornite nell'operazione

Istruzioni;

- NOTA: Gli specialisti sono coloro che, a seguito di formazione professionale o

esperienza, avere sufficiente esperienza nel campo degli strumenti di fissaggio e

sufficiente familiarità con le pertinenti disposizioni governative in materia di protezione industriale, norme antinfortunistiche, direttive e tecniche generalmente riconosciute

regolamenti (ad esempio norme CEN e CENELEC), per essere in grado di valutare la sicurezza condizioni di lavoro degli strumenti di fissaggio.

2.2 Emissione di rumore

Sono stati determinati i valori di rumore caratteristici dell'utensile per l'inserimento di elementi di fissaggio in conformità con EN12549:1999 e EN ISO4871"Codice di test acustico-rumore per

Utensili per l'inserimento di elementi di fissaggio-Metodo ingegneristico"(vedi Dati Tecnici).

Questi valori sono valori caratteristici riferiti all'utensile e non rappresentano il rumore

sviluppo al punto di utilizzo. Lo sviluppo del rumore nel punto di utilizzo servirà

l'esempio dipende dall'ambiente di lavoro, dal pezzo da lavorare, dal pezzo da lavorare

supporto e il numero di operazioni di guida, ecc.

A seconda delle condizioni sul posto di lavoro e della forma del posto di lavoro,

Potrebbe essere necessario adottare misure individuali di attenuazione del rumore, come ad esempio la collocazione

pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare

mezzi di bloccaggio o copertura, regolazione della pressione dell'aria minima richiesta per

l'operazione coinvolta, ecc. È necessario indossare dispositivi di protezione dell'udito.

2.3 Informazioni sull'impatto meccanico (vibrazioni)

I valori di vibrazione caratteristici per l'utensile per l'inserimento di elementi di fissaggio sono stati

determinato in conformità alla norma ISO 8662-11:1999 e EN 12096 – Misurazione

delle vibrazioni negli utensili elettrici portatili – Parte 11: Utensili per l'inserimento di elementi di fissaggio (vedi

Dati tecnici).

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta il

influenza sul sistema mano-braccio durante l'utilizzo dell'utensile. Un'influenza per il

Il sistema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, dalla presa

forza, la forza di pressione di contatto, la direzione di lavoro, la regolazione dell'energia

fornitura, il posto di lavoro, il supporto del pezzo da lavorare.

2.4 Sicurezza dell'utensile per l'inserimento di elementi di fissaggio

- Controllare prima di ogni operazione che il meccanismo di sicurezza e di azionamento sia funzionante funzioni correttamente e che tutti i dadi e i bulloni siano corretti.

- Non effettuare alcuna modifica all'utensile per l'inserimento di elementi di fissaggio senza l'ausilio di

autorizzazione alla produzione.

• Non smontare o rendere inoperanti le parti dell'utensile per l'inserimento di elementi di fissaggio come il giogo di sicurezza.
• Non eseguire alcuna "riparazione di emergenza" senza strumenti e attrezzature adeguati.
• L'utensile per l'inserimento dei dispositivi di fissaggio deve essere sottoposto a manutenzione correttamente e a intervalli regolari secondo le istruzioni del Costruttore.
• Evitare di indebolirlo o danneggiarlo, ad esempio mediante: punzonatura o incisione; modifica non autorizzata dal produttore in riferimento ai modelli realizzati di materiale duro come l'acciaio; utilizzare l'attrezzatura come un martello; applicando forza eccessiva di qualsiasi tipo

2.5 Sicurezza sul lavoro

Non puntare mai verso se stessi alcuno strumento operativo per l'inserimento di dispositivi di fissaggio o a qualsiasi altra persona o animale.

Tenere l'utensile per l'inserimento dei dispositivi di fissaggio durante l'operazione di lavoro in modo tale che non si possano causare lesioni alla testa o al il corpo in caso di possibile rinculo conseguente a a interruzione della fornitura di energia o aree difficili all'interno del posto di lavoro.ÿvedi fig 2ÿ

Non azionare mai l'utensile per l'inserimento di dispositivi di fissaggio nello spazio libero

Ciò eviterà qualsiasi pericolo causato dal volo libero elementi di fissaggio e sollecitazioni eccessive dell'utensile.

Lo strumento deve essere scollegato dall'aria compressa sistema ai fini del trasporto, in particolare

dove vengono utilizzate scale o dove si verificano condizioni fisiche insolite la postura viene adottata durante il movimento (vedi Fig 3).

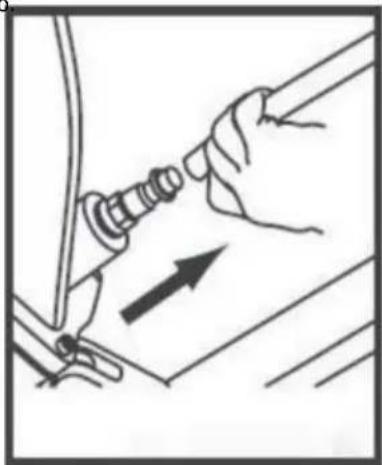

Trasportare lo strumento per l'inserimento degli elementi di fissaggio sul posto di lavoro utilizzando solo con la maniglia e mai con il grilletto azionato.

Prendere in considerazione le condizioni sul posto di lavoro. Gli elementi di fissaggio possono penetrare in lavori sottili pezzi o scivolare dagli angoli e dai bordi dei posti di lavoro, mettendo così a rischio le persone.

Per la sicurezza personale, utilizzare dispositivi di protezione come protezioni per l'udito e gli occhi (vedi figura 2)

IMPORTANTE: NON dirigere il foro di sfiato regolabile verso l'operatore o altro persone o animali durante l'utilizzo.

2.6 Dispositivi di azionamento

Gli strumenti per l'inserimento degli elementi di fissaggio vengono azionati azionando il grilletto mediante la pressione delle dita. Inoltre, l'utensile per l'inserimento di dispositivi di fissaggio è dotato di un giogo di sicurezza che consente il operazione di guida da effettuare solo dopo aver premuto la volata dell'utensile contro un pezzo da lavorare. Questi utensili sono contrassegnati dietro da un triangolo invertito (). il numero di serie e non è consentito l'uso senza un efficace giogo di sicurezza.

2.7 Sistemi di attuazione

A seconda del loro scopo, l'utensile per l'inserimento di elementi di fissaggio è dotato di un sistema di azionamento di azionamento sequenziale singolo e azionamento a contatto.

Potresti passare a una figura del chiodo per scegliere la singola attuazione sequenziale e passare alla figura a due chiodi per scegliere l'attivazione del contatto.

- Azionamento sequenziale singolo: un sistema di attuazione in cui il grilletto e il il giogo di sicurezza deve essere attivato in modo che l'unica operazione di guida sia unica azionato tramite il grilletto dopo che la volata dell'attrezzo è stata applicata alla guida posizione, Successivamente ulteriori operazioni di guida possono essere eseguite solo dopo il il grilletto è stato riportato nella posizione di non guida mentre la levetta di sicurezza rimane depresso.

- Attuazione del contatto (versione limitata): un sistema di attuazione in cui il grilletto e il giogo di sicurezza devono essere azionati per ogni manovra di guida, previo ordine di attuazione non specificata. Per guidazioni ripetute è sufficiente se

o il grilletto rimane attivato e successivamente viene attivato il giogo di sicurezza, oppure vice versa.

Gli utensili per l'inserimento di elementi di fissaggio dotati di azionamento a contatto devono essere contrassegnati con il simbolo" Non utilizzare su impalcature, scale (vedere Fig.4) e non deve essere utilizzato per applicazione specifica, ad esempio: - quando

il passaggio da una posizione di guida a un'altra comporta l'uso di impalcature, scale, scale a pioli o costruzioni simili, ad esempio listelli per tetti; - chiusura di scatole o gabbie; - installazione di sistemi di sicurezza nel trasporto, ad esempio su veicoli e vagoni.

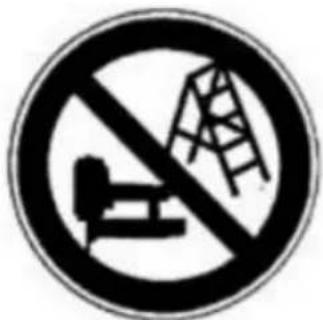

Fig. 4: Simbolo "Non utilizzare su ponteggi, scale"

3 Sistema di aria compressa

Il corretto funzionamento dell'utensile per l'inserimento di dispositivi di fissaggio richiede aria compressa filtrata, secca e lubrificata in quantità adeguate.

WARNING

Se la pressione dell'aria nel sistema di tubazioni supera il massimo consentito per l'utensile per l'inserimento di elementi di fissaggio, nella linea di alimentazione dell'utensile dovrà essere inoltre installata una valvola di riduzione della pressione seguita da una valvola di sicurezza a valle.

NOTA: quando l'aria compressa viene generata dai compressori, l'umidità naturale dell'aria si condensa e si raccoglie come acqua condensata nei recipienti a pressione e nelle tubazioni. Questa condensa deve essere rimossa mediante separatori d'acqua.

Questi separatori d'acqua devono essere controllati quotidianamente e, se necessario, svuotati, poiché altrimenti può svilupparsi corrosione nel sistema di aria compressa e nell'avvitatore. Il che serve ad accelerare l'usura.

L'impianto di compressione deve essere adeguatamente dimensionato in termini di pressione in uscita e prestazioni (portata volumetrica) per il consumo previsto. Sezioni di linea troppo piccole rispetto alla lunghezza della linea (tubi e manichette), oltre a sovraccaricare il compressore, causeranno perdite di carico.

Le tubazioni dell'aria compressa posate in modo permanente devono avere un diametro interno di almeno 19 mm e un diametro corrispondente di grandi dimensioni nel caso in cui siano coinvolte tubazioni relativamente lunghe o più utenti.

Le tubazioni dell'aria compressa devono essere posate in modo da formare una pendenza (punto più alto verso l'interno).

la direzione verso il compressore). Dovrebbero essere separatori d'acqua facilmente accessibili

installato nei punti più bassi.

Le giunzioni per gli utenti devono essere unite alle tubazioni dall'alto, i punti di collegamento per

gli strumenti di fissaggio devono essere dotati di aria compressa

unità di manutenzione (filtro/separatore d'acqua/oliatore) direttamente nel punto di giunzione.

Gli oliatori devono essere controllati quotidianamente e se necessario rabboccati con il

grado di olio consigliato (vedi DATI TECNICI). Dove la lunghezza del tubo è superiore

10 m., la fornitura di olio per l'avvitatore di fissaggio non può essere garantita, pertanto consigliamo da 2 a 5 gocce (a

seconda del carico dell'utensile

utensile per l'inserimento di dispositivi di fissaggio) dell'olio consigliato (vedere DATI TECNICI).

aggiunto tramite l'ingresso dell'aria dell'utensile o un oliatore collegato direttamente all'inserimento del dispositivo di fissaggio attrezzo.

(vedi figura 5)

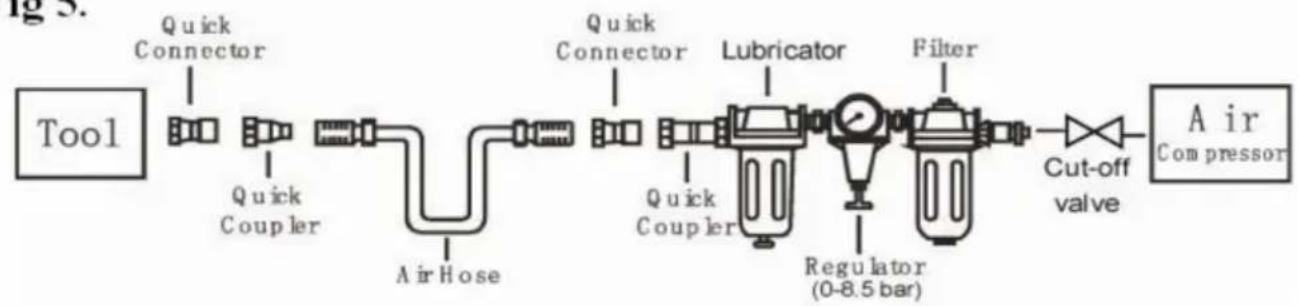

Fig 5.

4 Preparazione dello strumento per l'uso

4.1 Preparazione di uno strumento per la prima messa in funzione

Si prega di leggere e osservare queste istruzioni per l'uso prima di utilizzare lo strumento. Di base

le misure di sicurezza devono essere sempre seguite rigorosamente per proteggere da eventuali danni

l'apparecchiatura e lesioni personali all'utente o ad altre persone che lavorano nell'ambiente

vicinanze dell'operazione.

4.2 Collegamento all'impianto di aria compressa

Assicurarsi che la pressione fornita dal sistema di aria compressa non superi

la pressione massima consentita dell'utensile per l'inserimento di dispositivi di fissaggio. Impostare la pressione dell'aria

inizialmente al valore più basso della pressione ammissibile consigliata (vedi DATI TECNICI).

Svuotare il caricatore per evitare che un elemento di fissaggio venga espulso nella fase successiva lavorare nel caso in cui le parti interne dell'utensile per l'inserimento dei dispositivi di fissaggio non siano presenti posizione iniziale dopo lavori di manutenzione e riparazione o trasporto.

Collegare l'utensile per l'inserimento di dispositivi di fissaggio all'alimentazione dell'aria compressa utilizzando un attrezzo adatto tubo di pressione dotato di connettori ad azione rapida.

Verificare il corretto funzionamento applicando la volata dell'utensile per l'inserimento dei dispositivi di fissaggio un pezzo di legno o materiale legnoso e azionando il grilletto una o due volte.

4.3 Riempimento del caricatore

Possono essere utilizzati solo gli elementi di fissaggio specificati nei DATI TECNICI (vedi 1.1).

Quando si riempie il caricatore, tenere l'utensile in modo che la volata non sia rivolta verso l'operatore o qualsiasi altra persona o animale.

4.4 Movimentazione dell'utensile

Prestare attenzione al 2-Riferimento speciale-di queste istruzioni per l'uso.

Dopo aver controllato che l'utensile per l'inserimento dei dispositivi di fissaggio funzioni correttamente, applicare l'utensile al pezzo da lavorare e azionare il grilletto.

Controllare se l'elemento di fissaggio è stato inserito nel pezzo in lavorazione in conformità con i requisiti. - se l'elemento

di fissaggio sporge, aumentare la pressione dell'aria con incrementi di 0,5 bar, controllando il risultato dopo ogni

nuova regolazione; - se il dispositivo di fissaggio viene inserito ad una profondità eccessiva ridurre la pressione dell'aria I

incrementi di 0,5 bar finché il risultato non è soddisfacente.

In ogni caso si dovrebbe cercare di lavorare con la pressione atmosferica più bassa possibile.

Questo ti darà tre vantaggi significativi;

1. Si risparmierà energia, 2.

Verrà prodotto meno rumore, 3. Si otterrà

una riduzione dell'usura degli strumenti di fissaggio.

Evitare di attivare l'utensile per l'inserimento di dispositivi di fissaggio se il caricatore è vuoto.

Qualsiasi utensile per l'inserimento di dispositivi di fissaggio difettoso o non correttamente funzionante deve essere immediatamente rimosso scollegato dall'alimentazione dell'aria compressa e consegnato a uno specialista per ispezione.

In caso di interruzioni prolungate del lavoro o al termine del turno di lavoro, disconnettersi l'utensile dall'alimentazione dell'aria compressa e si consiglia di svuotare il rivista.

I connettori dell'aria compressa dell'utensile per l'inserimento dei dispositivi di fissaggio e i tubi flessibili dovrebbero essere protetto dalla contaminazione, dall'ingresso di trucioli di polvere grossolana, sabbia, ecc provocare perdite e danni all'utensile per l'inserimento dei dispositivi di fissaggio e ai giunti.

5. Manutenzione

Scollegare l'utensile dal compressore prima di effettuare regolazioni, eliminare inceppamenti o effettuare interventi di manutenzione &manutenzione, trasferimento e durante il mancato funzionamento.

Lubrificazione regolare, se il tuo strumento non utilizza l'oliatore automatico interno, posizionare 2 o 6 gocce di olio per utensili pneumatici nella presa d'aria prima di ogni giornata lavorativa o dopo 2 ore di uso continuo a seconda delle caratteristiche del pezzo da lavorare o del tipo di

elementi di fissaggio.

Gli strumenti pneumatici devono essere ispezionati periodicamente e le parti usurate o rotte devono essere ispezionate essere sostituiti per mantenere lo strumento funzionante in modo sicuro ed efficiente. Controlla e cambia tutto

O-ring, guarnizioni, ecc. usurati o danneggiati. Stringere tutte le viti e i cappucci per evitare lesione personale. Questo dovrebbe essere fatto da un esperto.

Effettuare un'ispezione regolare per verificare il libero movimento del grilletto, della molla e della sicura meccanismo per garantire che il sistema sicuro sia completo e funzionante: non allentato e parti mancanti, nessuna parte di costruzione o di stoccaggio.

Mantenere il caricatore e la punta dell'utensile puliti e privi di residui di sporco o particelle abrasive.

Quando le temperature sono sotto lo zero, gli strumenti dovrebbero essere tenuti al caldo da qualsiasi metodo comodo e sicuro.

6 Risoluzione dei problemi (vedere tabella 1)

SINTOMO	PROBLEMA	SOLUZIONI
Perdita d'aria vicinaparte superiore dell'utensile o all'internozona di innesco	1. L'O-ring nella valvola del grilletto è danneggiato.2. La testa della valvola a grilletto è danno.3. Stelo della valvola di attivazione, guarnizione o Gli O-ring sono danneggiati.	1. Controllare e sostituire l'O-ring.2. Controllare e sostituire.3. Controllare e sostituire il grilletto stelo della valvola, guarnizione o O-ring
Perdita d'aria vicinaparte inferiore dello strumento.	1. Viti allentate.2. O-ring usurati o danneggiati o paraurti.	1. Stringere le viti.2. Controllare e sostituire gli O-ring o paraurti.
Perdita d'aria tracorpo e cilindroberretto.	1. Viti allentate.2. O-ring usurati o danneggiati o sigilli.	1. Stringere la vite.2. Controllare e sostituire gli O-ring o paraurti.
Guida della lamaanche il fissaggioprofondo.	1. Paraurti usurato.2. La pressione dell'aria è troppo alta.	1. Sostituire il paraurti.2. Regolare la pressione dell'aria.
Lo strumento nofunzionare bene:non può guidaredispositivo di fissaggio ooperarelentamente.	1. Alimentazione d'aria inadeguata.2. Lubrificazione inadeguata.3. O-ring usurati o danneggiati o sigilli.4. Attacco di scarico nel cilindrola testa è bloccata.	1. Verificare che l'alimentazione d'aria sia adeguata.2. Versare 2 o 6 gocce di olio presa d'aria. 3. Controllare e sostituire O-ring o guarnizione. 4. Sostituisciparti interne danneggiate.
Lo strumento saltaelementi di fissaggio.	1. Paraurti usurato o danneggiato primavera.2. Sporco nella piastra anteriore.3. Previene sporco o danni gli elementi di fissaggio si muovano liberamente nella rivista.4. O-ring usurato o asciuttopistone o mancanza di lubrificazione.5. Guarnizione dei coperchi del cilindro perdite.	1. Sostituire il paraurti o lo spintore primavera.2. Pulire il canale di azionamento anteriori piatto.3. La rivista deve esserlo puliti.4. L'O-ring deve essere sostituito.E lubrificare.5. Sostituire la rondella di tenuta.
Gli strumenti si inceppano.	1. Errato o danneggiato elementi di fissaggio.2. Driver danneggiato o usurato guida.3. Caricatore o vite frontale sciolto.4. Il caricatore è sporco.	1. Cambia e usa correttamente dispositivo di fissaggio.2. Controllare e sostituire il autista.3. Stringere il caricatore.4. Pulisci il caricatore.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/supporto

VEVOR®

TOUGH TOOLS, HALF PRICE
