BRUKSANVISNING MCN55 Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

Spikrulle

MODELL: MCN55

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

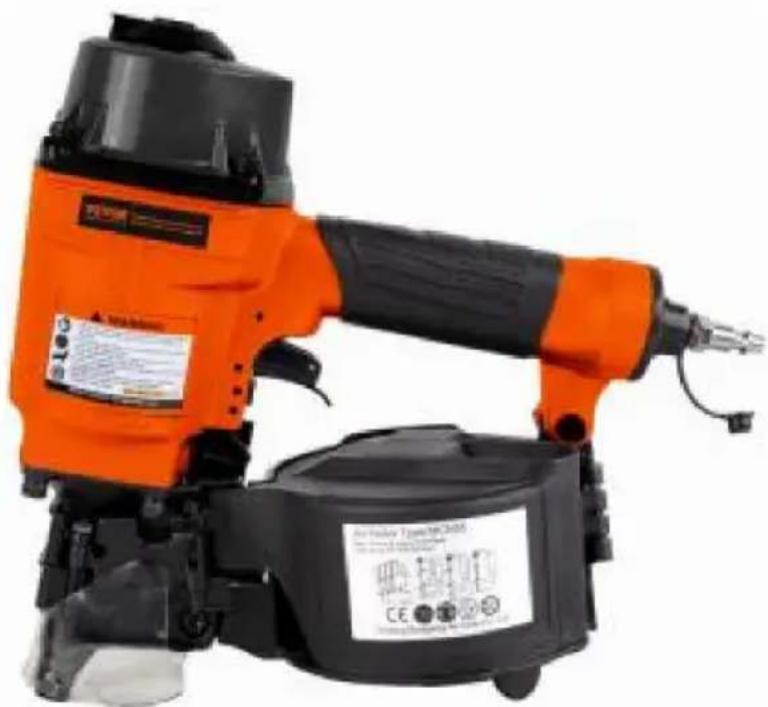

SPIRKARE

MODELL: MCN55

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www. vevor. se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.Använd ögonskydd.Använd hörselskydd.Bär dammmaskerAnvänd skyddshandskar.

Teknisk data

MODELL	MCN55	Buller enligt EN12549:1999och EN ISO 4871
SNABB KOPPLARE	USA TYPEUROPA TYPJAPAN TYP	A-vägt ljudtrycknivå	LpA=84dB(A)
Arbetstryck	70-110PSI(4,8-7,5 bar)	Ljudeffektnivå	LwA=97dB(A)
Max. tryck	120PSI (8,3 bar)	Vibration	4,6 cm/s ^2

1.1 Fästelement

Kapacitet: 300-350 st

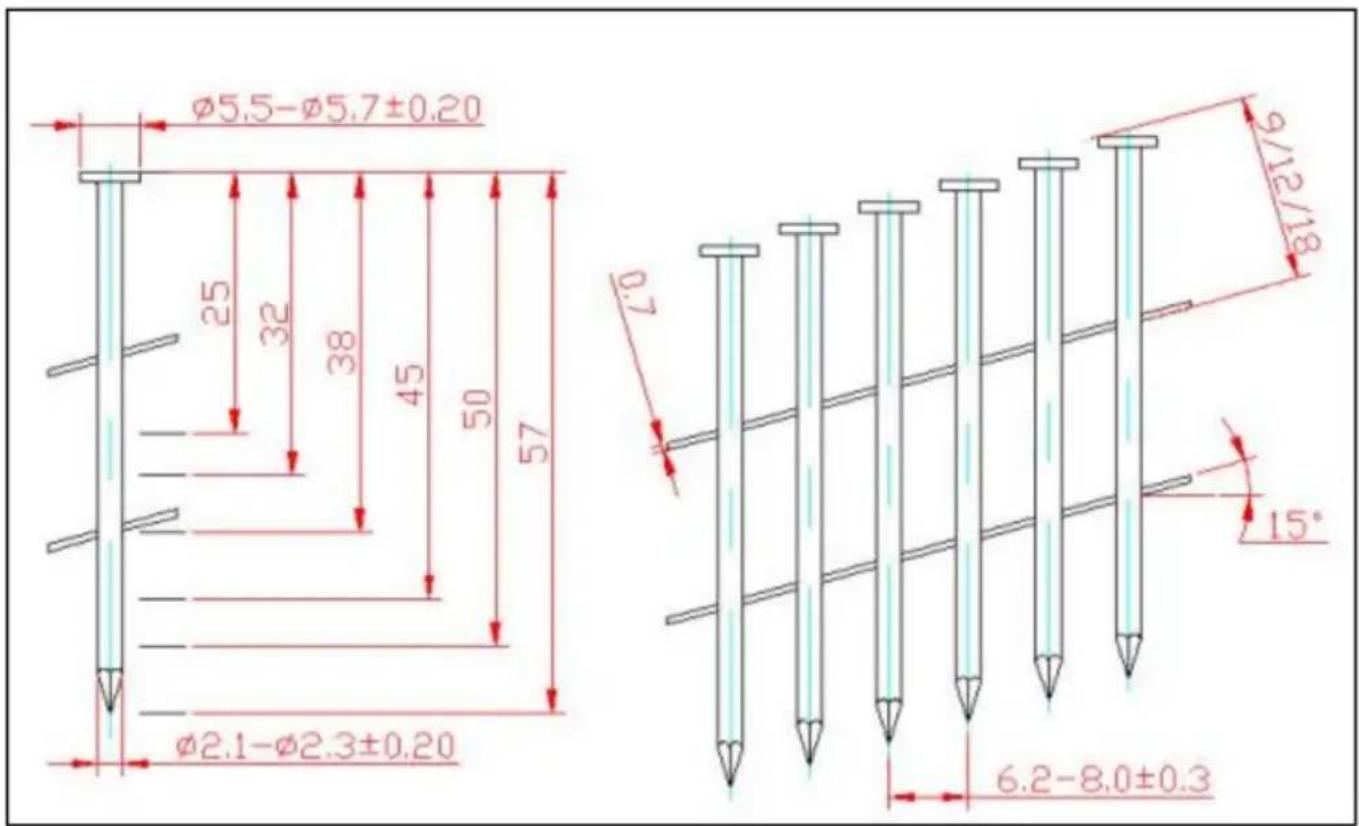

Fäststorlek:

Ø5.5-Ø5.7±0.20 25 32 38 45 50 57 Ø2.1-Ø2.3±0.20 Ø7 9/12/18 15° 6.2-8.0±0.3

Användning: Takbeklädnad under läggning, väggbeklädnad, inramning, rekreationsdäck, pälslister 1,4 placeringar av delar (se

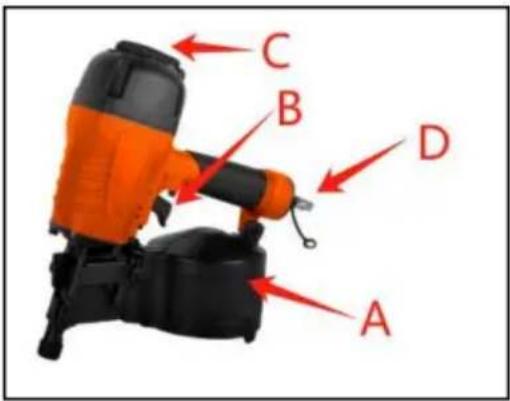

figur)

En tidning

B-Trigger

C-avgasventil

D- Air Quick Coupler

A B C D

Särskilda referenser

2.1 Instruktioner

Följande standard är tillämplig på verktyg för att driva fästelement; EN792- 13:2

000+A1: 2008" Handhållna icke-elektriska elverktyg-säkerhetskrav – Del 13: Fästverktyg för drivande verktyg".

Denna standard kräver att - endast

de fästelement som anges i bruksanvisningen (se TEKNISKA DATA) får användas i fästdonsdrivningsverktyg. Fästelementet körning

verktyget och de fästelement som anges i bruksanvisningen ska beaktas som en enhetssäkerhetssystem;

- snabbkopplingar ska användas för anslutning till tryckluftssystemet

och den icke tätningsbara nippeln måste monteras vid verktyget på ett sådant sätt att nr tryckluft finns kvar i verktyget efter frånkoppling; - syre eller

brännbara gaser får inte användas som energikälla för

tryckluftdrivna fästdonsdrivverktyg; - verktyg för att

driva fästelement får endast anslutas till en lufttillförsel där

maximalt tillåtet tryck för verktyget får inte överskridas med mer än 10 %;in

fallet med högre tryck, en tryckreduceringsventil som inkluderar en

nedströms säkerhetsventil ska byggas in i tryckluftsförsörjningen; - endast

reservdelar specificerade av tillverkaren eller dennes auktoriserade representant

ska användas vid reparation av verktyg för att driva

fästelement; - reparationer får endast utföras av tillverkarens auktoriserade ombud eller av andra experter, med vederbörlig hänsyn till den information som ges i verksamheten instruktioner.

- står för montering av fästdonsdrivverktygen på ett stöd, till exempel på ett arbete bord, ska utformas och

konstruerad av stativtillverkaren på ett sådant sätt att fästelementet driver verktyg

kan säkert fixeras för den avsedda användningen, på så sätt till exempel undvika skador,

förvrängning, förskjutning.

Särskilda användningsområden för fästdonsdrivverktyget kan kräva

iakttagande av ytterligare bestämmelser och föreskrifter. -

endast den huvudsakliga energi och smörjmedel som anges i bruksanvisningen får vara

Begagnade:

- verktyg för att driva fästelement märkta med en inverterad liksidig triangel som står på en

spets får endast användas med ett effektivt säkerhetsok; - för

underhåll av verktyg för att driva fästelement, endast reservdelar specificerade av

tillverkaren eller dennes representant ska användas. - Reparationer

får endast utföras av agenter auktoriserade av tillverkaren eller av

andra specialister, med vederbörlig hänsyn till den information som ges i operationen

instruktioner;

- OBS: Specialister är de som till följd av yrkesutbildning eller

erfarenhet, ha tillräcklig expertis inom området för indrivningsverktyg för fästelement och

tillräcklig förtrogenhet med relevanta statliga industriskyddsbestämmelser, föreskrifter för förebyggande av olyckor, direktiv och allmänt erkänd teknisk

föreskrifter (t.ex. CEN- och CENELEC-standarder), för att kunna bedöma det säkra arbetstillständ för indrivningsverktyg för fästelement.

2.2 Bulleremission

De karakteristiska ljudvärdena för fästdonsdrivverktyget har bestämts

i enlighet med EN12549:1999 och EN ISO4871"Akustik-Noise testkod för

fästelement drivande verktyg-Engineering metod"(se Tekniska data).

Dessa värden är verktygsrelaterade karakteristiska värden och representerar inte bruset utveckling vid användningstillfället. Bullerutveckling vid användningsplatsen kommer för till exempel beror på arbetsmiljön, arbetsstycket, arbetsstycket

stöd och antal köroperationer m.m.

Beroende på förhållandena på arbetsplatsen och arbetsplatsens form, individuella bullerdämpningsåtgärder kan behöva utföras, såsom placering arbetsstycken på ljuddämpande stöd, förhindrar arbetsstyckets vibrationer genom medel för klämning eller täckning, justering till det lägsta lufttryck som krävs för operationen etc. Det är nödvändigt att bära hörselskydd.

2.3 Information om mekanisk påverkan (vibration)

De karakteristiska vibrationsvärdena för fästdonsdrivverktyget har varit bestäms i enlighet med ISO 8662-11:1999 och EN 12096 – Mätning

av vibrationer i handhållna elverktyg – Del 11: Fästverktyg för drivning (se Teknisk data).

Detta värde är ett verktygsrelaterat karakteristiskt värde och representerar inte påverkan på hand-arm-systemet vid användning av verktyget. Ett inflytande till hand-arm-system vid användning av verktyget beror till exempel på greppet kraft, kontakttryckkraft, arbetsriktning, justering av energi utbudet, arbetsplatsen, arbetsstyckets stöd.

2.4 Säkerhet för indrivningsverktyget för fästelement

- Kontrollera före varje operation att säkerhets- och utlösningsmekanismen är fungerar korrekt och att alla muttrar och bultar är rätt.

- Utför inga ändringar på fästdonets drivverktyg utan att

tillverkar auktorisation.

- Ta inte isär eller gör några delar av fästdonsdrivverktyget ur funktion såsom säkerhetsoket.

- Utför inga "nödreparationer" utan rätt verktyg och utrustning.

- Fästverktyget ska servas ordentligt och med jämna mellanrum i i enlighet med tillverkarens instruktioner.

- Undvik att försvaga eller skada också, till exempel genom: stansning eller gravering; modifiering som inte är godkänd av tillverkaren som vägleder mot gjorda mallar av hårt material såsom stål; använd utrustningen som en hammare; ansöker överdriven kraft av något slag

2.5 Säkerhet i arbetet

Rikta aldrig något fungerande fästdon mot dig själv

eller på någon annan person eller andra djur.

Håll fästdonets indrivningsverktyg under arbetsoperationen in på ett sådant sätt att inga skador kan orsakas på huvudet eller på kroppen i håndelse av eventuell rekyl till följd av en avbrott i energiförsörjningen eller härda områden inom arbetsplats. (se fig 2)

Aktivera aldrig fästdonsdrivverktyget till fritt utrymme.

Detta kommer att undvika alla faror orsakade av fritt flygande fästelement och överdriven belastning av verktyget.

Verktyget ska kopplas bort från tryckluften

system för transportändamål, särskilt

där stegar används eller där en ovanlig fysisk

hållningen antas under rörelse (se fig 3).

Bär fästdonsdrivverktyget på arbetsplatsen med hjälp av endast handtaget och aldrig med avtryckaren aktiverad.

Ta hänsyn till förhållandena på arbetsplatsen. Fästelement kan tränga igenom tunt arbete bitar eller glider av hörn och kanter på arbetsplatser, och därmed utsätta människor för risker. För personlig säkerhet, använd skyddsutrustning såsom hörsel- och ögonskydd (se fig 2)

VIKTIGT: Rikta INTE det justerbara ventilationshålet mot operatören eller någon annan person eller djur under användningen.

2.6 Triggande enheter

Verktyg för att driva fästelement manövreras genom att manövrera avtryckaren med fingertryck. Dessutom är fästdonsdrivverktyg försett med ett säkerhetsok som möjliggör körning ska utföras först efter att verktygets mynning har tryckts ned mot ett arbetsstycke, Dessa verktyg är markerade med en inverterad triangel ( ) bakom serienumret och är inte tillåtna för användning utan ett effektivt säkerhetsok.

2.7 Manöversystem

Beroende på deras syfte är fästdonsdrivverktyg försett med manöversystem av enkel sekventiell aktivering och kontaktaktivering.

Du kan byta till en nagelfigur för att välja enkel sekventiell aktivering, och byt till två nagelfigurer för att välja kontaktaktivering.

- Enkel sekventiell aktivering: Ett manöversystem där avtryckaren och den säkerhetsoket måste aktiveras så att den enda enstaka köroperationen är aktiveras via avtryckaren efter att verktygets mynning har applicerats på drivningen plats, Därefter kan ytterligare köroperationer endast utföras efter den avtryckaren har återställts till icke körläge medan säkerhetsoket finns kvar deprimerad.

- Kontaktaktivering (begränsad version): Ett manöversystem där avtryckaren och säkerhetsoket måste aktiveras för varje körning, med beställningen av aktivering är inte specificerad. För upprepad körning är det tillräckligt om antingen förblir avtryckaren aktiverad och säkerhetsoket aktiveras därefter, eller vice versa.

Fästdonsdrivverktyg utrustade med kontaktmanövrering måste märkas med symbol" Använd inte på byggnadsställningar, stegar (se Fig.4) och ska inte användas till specifik tillämpning till exempel: - när

byte av en körplats till en annan innebär användning av

byggnadsställningar, trappor, stegar eller stegliknande konstruktioner, t.ex. takribbor;

- att stänga lådor eller lådor;

- montering av transportsäkerhetssystem t.ex. på fordon och vagnar.

Fig. 4: Symbol" Använd inte på byggnadsställningar, stegar"

3 Tryckluftssystem

För att fästdonsdrivverktyget ska fungera korrekt krävs filtrerad, torr och smord tryckluft i tillräckliga mängder.

Om lufttrycket i ledningssystemet överstiger det maximalt tillåtna för fästdonsdrivverktyget, ska en tryckreduceringsventil följt av en nedströms säkerhetsventil dessutom monteras i tillförselledningen till verktyget.

OBS: När tryckluft genereras av kompressorer, kondenserar den naturliga fukten i luften och samlas som kondensvatten i tryckkärl och rörledningar. Detta kondensat måste avlägsnas med vattenavskiljare.

Dessa vattenavskiljare måste kontrolleras dagligen och vid behov dräneras, eftersom det annars kan utvecklas korrosion i tryckluftssystemet och i fästverktyget. Vilket tjänar till att påskynda slitaget.

Kompressoranläggningen ska vara tillräckligt dimensionerad med avseende på tryckeffekt och prestanda (volymflöde) för den förbrukning som kan förväntas.

Ledningssektioner som är för små i förhållande till ledningens längd (rör och slangar), samt överbelastning av kompressorn kommer att resultera i tryckfall.

Permanent utlagda tryckluftsledningar bör ha en innerdiameter på minst 19 mm och motsvarande stor diameter där relativt långa rörledningar eller flera användare är inblandade.

Tryckluftsrörledningar ska läggas så att de bildar en gradient (högsta punkten in riktningen till kompressorn). Lättåtkomliga vattenavskiljare ska vara installeras på de lägsta punkterna.

Kopplingar för användare ska anslutas till rörledningarna ovanifrån,

Anslutningspunkter för fästdonsdrivverktyg ska förses med en tryckluft

serviceenhet (filter/vattenavskiljare/olja) direkt vid kopplingspunkten.

Oljor måste kontrolleras dagligen och vid behov fyllas på med

rekommenderad oljekvalitet (se TEKNISKA DATA). Där slanglängder på över

10 m används., oljetillförseln för fästdonsdrivverktyget kan inte garanteras. Vi rekommenderar

därför att 2 till 5 droppar (beroende på belastningen av

fästdonsdrivverktyg) av den rekommenderade oljan (se TEKNISKA DATA) bör vara

läggs till via verktygets luftintag, eller en smörjanordning som är fäst direkt på fästelementets drivning. verktyg.

(se fig 5)

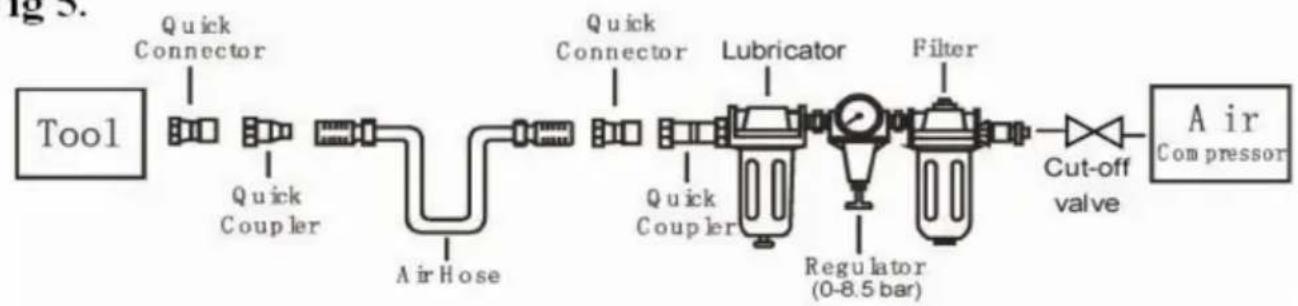

Fig 5.

4 Förbereda verktyget för användning

4.1 Förbereda ett verktyg för förstagångsdrift

Läs och följ denna bruksanvisning innan du använder verktyget. Grundläggande

säkerhetsåtgärder bör alltid följas strikt för att skydda mot skador på

utrustningen och personskador på användaren eller andra personer som arbetar i verksamhetens närhet.

4.2 Anslutning till tryckluftssystemet

Se till att trycket som tillförs av tryckluftssystemet inte överstiger

det högsta tillåtna trycket för fästdonsdrivverktyget. Ställ in lufttrycket

initialt till det lägre värdet av det rekommenderade tillåtna trycket (se TEKNISK DATA).

Töm magasinet för att förhindra att ett fästelement skjuts ut i nästa steg av arbete i händelse av att inre delar av fästdonsdrivverktyget inte finns i startposition efter underhålls- och reparationsarbete eller transport.

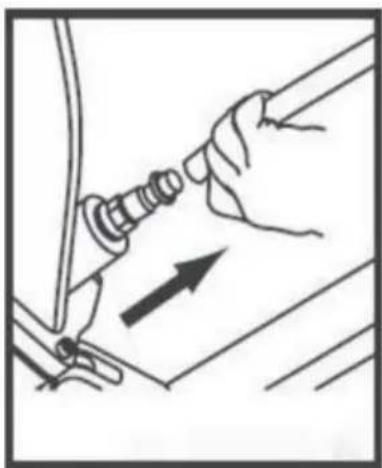

Anslut fästdonsdrivverktyget till tryckluftsförsörjningen med lämplig tryckslang utrustad med snabbkopplingar.

Kontrollera att den fungerar korrekt genom att applicera munstycket på fästanordningens drivverktyg en bit trä eller trämaterial och aktivera avtryckaren en eller två gånger.

4.3 Fylla magasinet

Endast de fästelement som specificeras under TEKNISKA DATA (se 1.1) får användas När du fyller magasinet, håll verktyget så att mynningen inte pekar mot operatören eller någon annan person eller andra djur.

4.4 Hantering av verktyget

Var uppmärksam på 2-Special Reference-i denna bruksanvisning.

Efter att ha kontrollerat att fästdonsdrivverktyget fungerar korrekt, applicera verktyget till ett arbetsstycke och aktivera avtryckaren.

Kontrollera om fästelementet har slagits in i arbetsstycket i enlighet med detta med kraven. - om

fästelementet sticker ut, öka lufttrycket i steg om 0,5 bar, kontrollera resultatet efter varje ny justering; - om fästelementet drivs in på ett för stort djup, minska lufttrycket I

steg om 0,5 bar tills resultatet är tillfredsställande.

Du bör i alla händelser sträva efter att arbeta med lägsta möjliga lufttryck.

Detta kommer att ge dig tre betydande fördelar;

1. Energi kommer att sparas,
2. Mindre ljud kommer att produceras,
3. En minskning av slitaget på fästelementdrivande verktyg kommer att uppnås.
   Undvik att utlösa fästdonsdrivverktyget om magasinet är tomt.
   Alla defekta eller felaktigt fungerande fästdonsdrivverktyg måste omedelbart göras kopplas bort från tryckluftsförsörjningen och skickas till en specialist för inspektion.

Vid längre uppehåll i arbetet eller i slutet av arbetspasset, koppla ur verktyget från tryckluftsförsörjningen och det rekommenderas att tömma tidskrift.

Tryckluftsanslutningarna på fästdonsdrivverktyget och slangarna ska skyddas mot kontaminering, inträngning av grova dammspån, sand etc resultera i läckor och skador på fästdonsdrivverktyget och kopplingarna.

5. Underhåll

Koppla bort verktyget från kompressorn innan du justerar, åtgärdar trassel, servar &underhåll, omlokalisering och under utebliven drift.

Regelbunden smörjning, om ditt verktyg utan att använda den automatiska in-liner-oljoraren, placera 2 eller 6 droppar pneumatisk verktygsolja i luftintaget före varje arbetsdag eller efter 2 timmar för kontinuerlig användning beroende på egenskapen hos arbetsstycket eller typen av fästelement.

Luftdrivna verktyg måste inspekteras regelbundet och slitna eller trasiga delar måste bytas ut för att hålla verktyget i drift säkert och effektivt. Kontrollera och ändra alla slitna eller skadade O-ringar, tätningar etc. Dra åt alla skruvar och lock för att undvika personlig skada. Detta bör göras av en expert.

Gör regelbunden inspektion för fri rörlighet av avtryckare, fjäder och säkerhet mekanism för att säkerställa att ett säkert system är komplett och funktionellt: inga lösa och saknade delar, inga byggnads- eller lagerdelar.

Håll magasin och nos på verktyget rena och fria från smuts, ludd eller slipande partiklar. När temperaturen är under fryspunkten bör verktyg hållas varma av någon bekväm och säker metod.

6 Felsökning (se tabell 1)

SYMPTOM	PROBLEM	LÖSNINGAR
Luftläcka nära ovanpå verktyget eller i triggerområdet	1. O-ring i avtryckarventilen är skadad.2. Avtryckarventilhuvudet är skada.3. Avtryckare ventilskraft, tätning eller O-ringen är skadad.	1. Kontrollera och byt ut O-ringen.2. Kontrollera och byt ut.3.Kontrollera och byt ut avtryckaren ventilskraft, tätning eller O-ring
Luftläcka nära botten av verktyget.	1. Lösa skruvar.eller stötfångare.	1. Dra åt skruvarna.2. Kontrollera och byt ut O-ringar2. Steller stötfångare.
Luftläckage mellan kropp och cylinder keps.	1. Lösa skruvar.2. Slitna eller skadade O-ringar eller tätningar.	1. Dra åt skruven.2. Kontrollera och byt ut O-ringar eller stötfångare.
Bladdrivning fäste också djup.	1. Sliten stötfångare.2. Lufttrycket är för högt.	1. Byt ut stötfångaren.2. Justera lufttrycket.
Verktyget gör det inte fungera bra:kan inte köra fästelement eller fungera trögt.	1. Otilräcklig lufttillförsel.2. Otilräcklig smörjning.3. Slitna eller skadade O-ringar eller tätningar.4. Avgasport i cylindern huvudet är blockerat.	1. Verifiera tillräcklig lufttillförsel.2. Häll 2 eller 6 droppar olja i luftintag. 3. Kontrollera och byt ut O-ringar eller tätning. 4. Byt ut skadade inre delar.
Verktygshopp fästelement.	1. Sliten stötfångare eller skadad vår.2. Smuts i frontplåten.3. Smuts eller skador förhindrar fästelement från att röra sig fritt i tidningen.4. Sliten eller torr O-ring påkolv eller brist på smörjning.5. Cylinderkåpor tätar läcker.	1. Byt ut stötfångaren eller påskjutaren vår.2. Rengör drivkanalen på framsidan tallrik.3. Tidningen måste vara rengöras.4. O-ringen måste bytas ut.Och smörja.5. Byt ut tätningsbrickan.
Verktyg fastnar.	1. Felaktig eller skadad fästelement.2. Skadad eller sliten förare guide.3. Magasin eller nosskruv lösa.4. Tidningen är smutsig.	1. Ändra och använd korrekt fästanordning.2. Kontrollera och byt ut förare.3. Dra åt magasinet.4. Rengör magasinet.
